以西门子 S7-1200 G2 为例
在连接设置过密码的西门子 PLC 时（本文章以西门子 S7-1200 G2 为例），会出现两种情况。
– 情况一：TIA Portal 还能在线连接 CPU。
– 情况二：完全无法访问与转在线。本文重点说明该情况。
情况一：TIA Portal 还能在线连接 CPU
即还能进入“在线与诊断”，只是需要清除组态保护密码的情况。
由于该情况与我实际所遇情况不符合，故不展开论述，只提供 AI 所提供方案（可行性并未验证）。
操作步骤
1. 将 CPU 切换至 STOP。
2. 在 TIA Portal 中打开：在线与诊断 → 功能 → 恢复出厂设置。
3. 根据需要选择：删除 IP 地址、删除机密 PLC 组态数据保护密码；CPU 中插有存储卡且也需要清空时，选择格式化存储卡。
4. 单击 复位 PLC / Reset PLC。
5. 确认恢复出厂设置。
影响说明
复位会清除工作存储器、保持数据和内部装载存储器中的程序；IP 地址是否保留取决于选项。S7-1200 G2 要求 CPU 在线并处于 STOP 状态。
情况二：完全无法访问与转在线
双击“在线与诊断”会弹出以下界面：

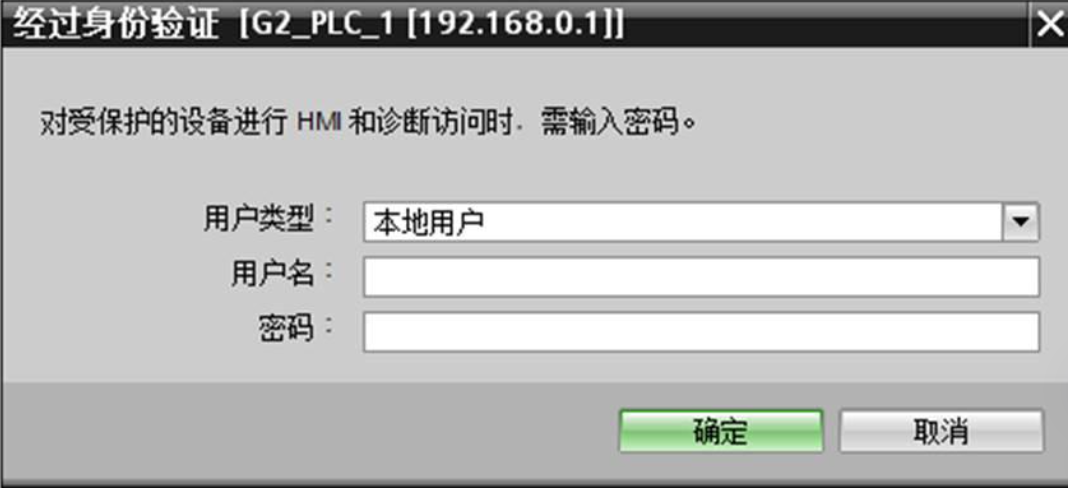

图 1 “在线与诊断”提示界面
此时只能通过 Memory_Card（西门子魔改 SD 卡，绝对不允许在博图外的软件直接格式化操作，会直接导致整张卡作废）清除 CPU 内部的项目文件和密码。
Memory_Card 作用说明
Memory_Card 作用有如下三种：
1. 作为 CPU 的装载存储区，用户项目文件可以仅存储在卡中，CPU 中没有项目文件，离开存储卡无法运行。
2. 在有编程器的情况下，作为向多个 S7-1200 PLC 传送项目文件的介质。
3. 忘记密码时，清除 CPU 内部的项目文件和密码。（本文章仅对该作用进行说明）
具体操作
1. 设备选型
SD 卡：S7-1200 G2 与 S7-1200/S7-1500 系列通用同一张 SIMATIC 存储卡（200 系列不互通），其订货号与用途如下：
|
容量 |
订货号 |
用途说明 |
|
4 MB |
6ES7954-8LC03-0AA0 |
清除密码/传送程序够用 |
|
12 MB |
6ES7954-8LE03-0AA0 |
清除密码 + 固件更新（固件更新至少需要 12MB） |
|
24 MB |
6ES7954-8LF03-0AA0 |
更大容量，兼顾未来需求 |
|
256 MB |
6ES7954-8LL03-0AA0 |
大容量版本 |
读卡器：Memory_Card 本身规格与普通 SD 卡无异，电商平台搜索关键词“SD 卡读卡器”即可。
2. 准备工作：写入传送卡
1. 先写一个不需要密码的程序（详情可见关于如何在博图V21中创建完全访问权限的1200g2项目-CSDN博客），将 Memory_Card 通过读卡器连接到电脑后，会显示在博图软件中。

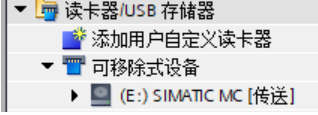

图 2 存储卡显示在博图软件中
2. 右键选择属性，进入二级菜单，配置其 PLC 卡模式。

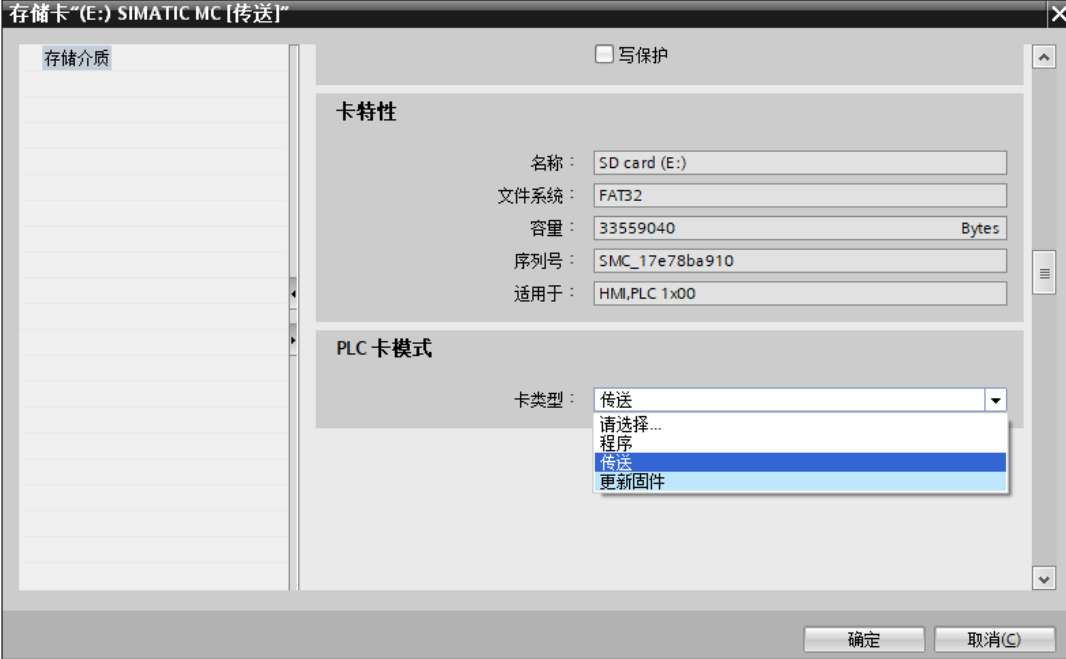

图 3 进入属性设置 PLC 卡模式
3. 将其改为“传送”。

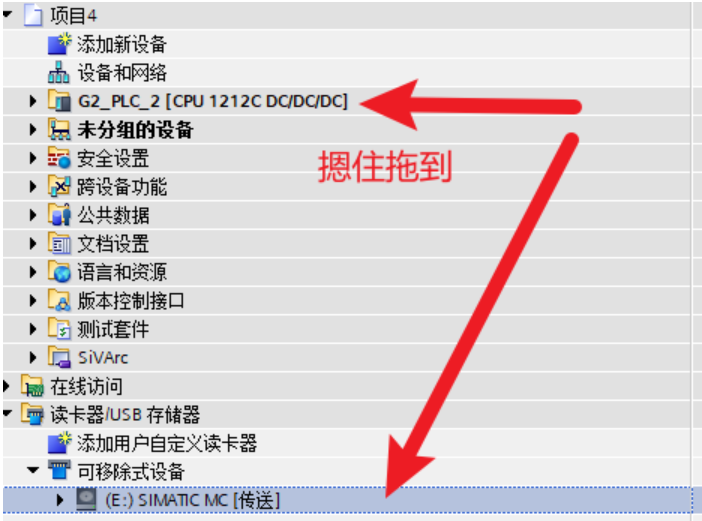

4. 将整个 PLC 文件夹拖到 (E: SIMATIC MC)，执行程序下载。（文件夹原本内容无需删除，会自动覆盖）
图 4 执行程序下载
3. 插卡清除 CPU 内部项目文件和密码
1. 弹出 Memory_Card。
2. 在 PLC 断电状态下，将 Memory_Card 插入 PLC，然后上电。
3. 此时 CPU 会停止；当“MAINT”指示灯闪烁时，将 S7-1200 设备断电。（多次实验中1200-G2的maint灯并未闪烁，但程序写入成功）
4. 取出 Memory_Card，此时再重新上电 PLC，密码便可消除了。
可能存在的问题

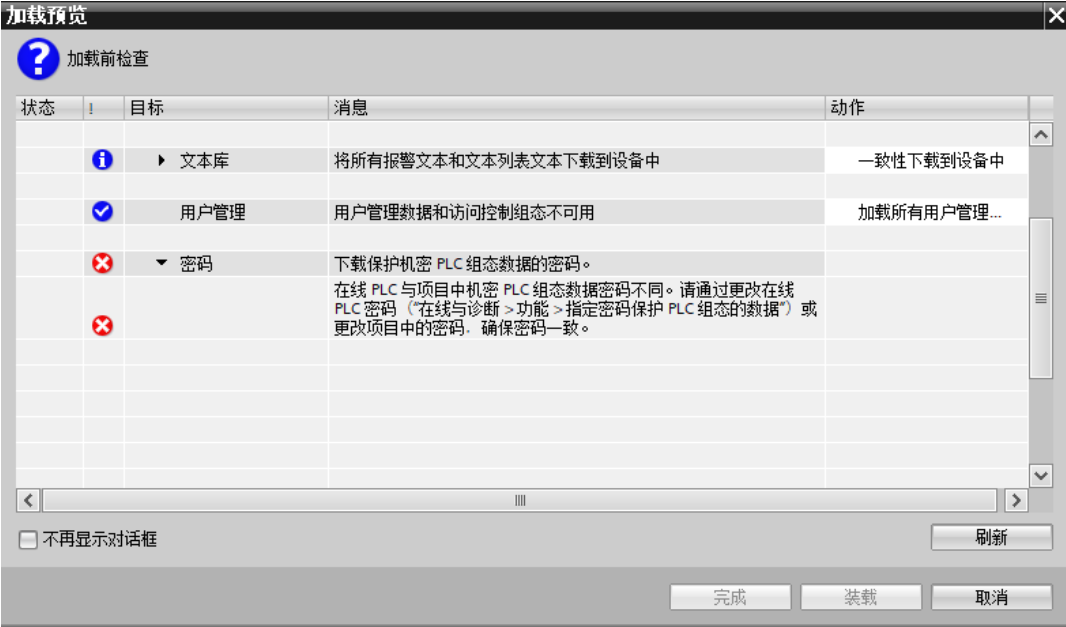

为什么能在线访问到后无法执行下载操作？

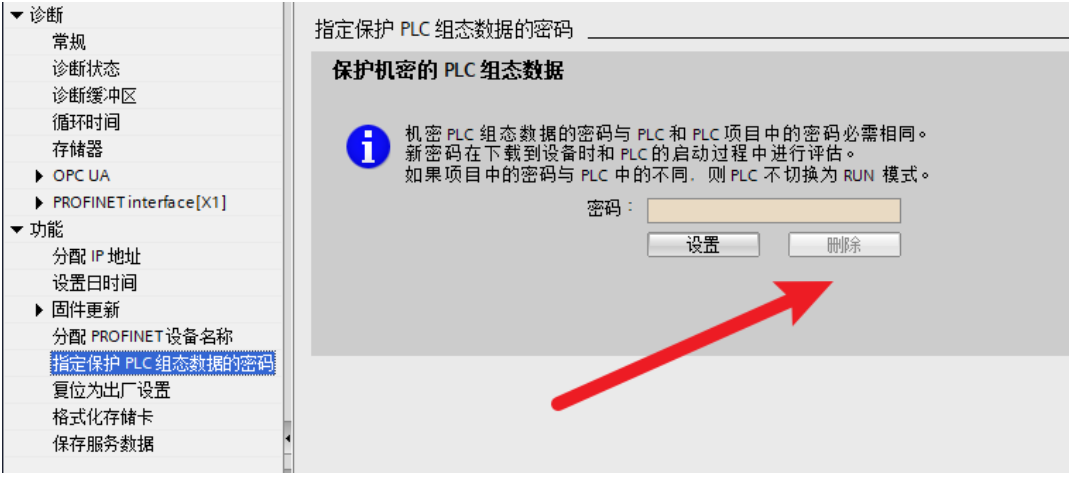

回答：按软件提示进行密码删除即可
为什么PLC无法切换到run模式，一直停留在STOP模式
回答：在博图中执行一次程序下载即可恢复正常
