基于51单片机mlx90614温控系统

一、项目概述

本项目基于AT89C52单片机搭建一套非接触红外测温装置，使用MLX90614（GY-906）红外测温传感器采集物体温度，温度数据通过LCD1602液晶屏实时可视化展示；配套独立按键实现交互，有源蜂鸣器作为温度超标报警提示。
系统通信采用SMBus（兼容I2C）协议读取红外测温芯片，硬件包含最小系统、测温模块、显示模块、按键输入、声光报警单元，可直接用于Proteus仿真调试，也能适配实物PCB打样开发。

二、硬件模块原理分析

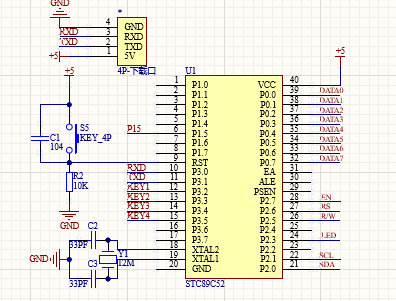

标准51最小运行环境：

1. 晶振电路：12MHz无源晶振搭配33pF起振电容，系统机器周期1μs，方便精准编写模拟I2C时序、延时函数；

2. 复位电路：上电复位+手动按键复位。上电瞬间电容充电，RST引脚维持高电平完成单片机初始化；按下SW2可以手动重启系统；

3. EA引脚默认接高电平（原理图隐含），优先使用片内Flash程序存储。

2. MLX90614非接触红外测温模块（GY-906）

MLX90614是红外热电堆传感器，无需接触被测物体即可采集温度，采用SMBus通信（兼容I2C）。

1. 硬件接线：SDA接P2.1，SCL接P2.0；外部7.5k上拉电阻R2、R3，保证总线电平稳定；

2. 设备地址：默认单播地址0x5A；区别于广播地址0x00，正式读取数据推荐使用0x5A；

3. 通信重点：读取温度时需要完整接收 DataL+DataH+PEC(CRC校验字节)；
重要踩坑提示：MLX90614不能直接套用普通I2C时序，SCL高电平时间需要满足SMBus ≥4.7μs要求，时序不足会出现无应答、读数乱跳。

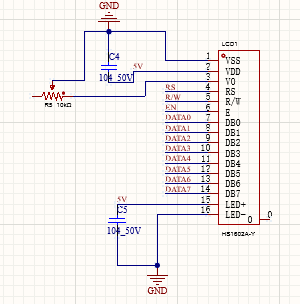

3. LCD1602液晶显示电路

LCD1602采用8位并行模式连接51单片机P0口：

1. P0端口为开漏输出，外接10k排阻RP1作为上拉电阻，保障高低电平输出正常；

2. 控制引脚：

◦ LCD_RS → P2.6 寄存器选择

◦ LCD_WR → P2.5 读写控制

◦ LCD_EN → P2.7 使能信号

3. 功能：实时显示环境温度、被测物体温度，支持摄氏度符号显示。

4. 按键输入电路

4路独立按键 SW3~SW6，分别接入P3.2~P3.5。
按键一端接IO口，一端直连GND；默认IO内部上拉，按键按下为低电平。可以拓展功能：温度阈值设置、页面切换、报警开关等交互逻辑。

5. 有源蜂鸣器报警电路（重点避坑）

电路采用NPN三极管（S9013/S8050）低端驱动方案

• IO口P1.5经过1k限流电阻R4驱动Q1基极

• BUZ有源蜂鸣器串联在5V与三极管集电极之间，三极管导通时蜂鸣器通电鸣叫

三、整体工作流程

1. 系统上电，单片机初始化LCD1602、I2C时序、IO口；

2. 循环通过SMBus读取MLX90614的环境温度、物体温度原始数据；

3. 对接收的数据进行CRC校验，校验失败直接丢弃本次采样，保留上一次有效值，抑制温度跳变；

4. 将原始数据换算成摄氏温度，在LCD1602刷新显示；

5. 程序判断当前温度，如果超过设定报警阈值，置高P1.5，三极管导通，蜂鸣器启动报警；

6. 扫描独立按键，支持用户调整温度报警阈值。

有什么问题评论区询问吧！
