一、实验目的
这次使用Multisim搭建一个Buck降压开关电路，输入电压为12V，并分别接入50Ω和100Ω负载，观察输出电压波形的变化。
本次电路采用固定PWM信号控制MOS管，暂时没有加入反馈，因此它属于开环Buck电路。
开环电路可以完成降压，但输出电压会受到占空比、负载和元器件损耗的影响，还不能算真正稳定的5V电源。

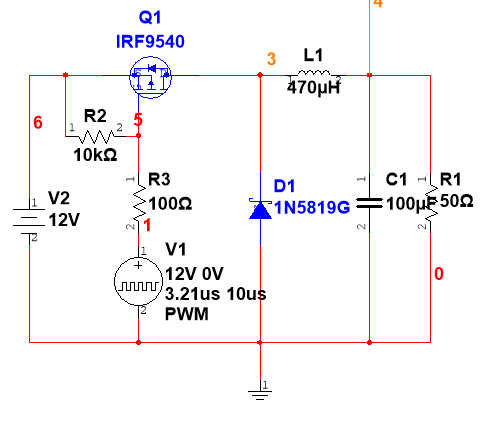

二、电路图
电路主要由以下元器件组成：
输入电源：12V
开关管：IRF9540
续流二极管：1N5819
电感：470μH
输出电容：100μF
栅极上拉电阻：10kΩ
栅极串联电阻：100Ω
负载电阻：50Ω或100Ω
PWM周期：10μs
低电平脉宽：3.21μs
整体工作过程可以简单理解为：
12V直流电源
→ MOS管高速开关
→ 电感储存和释放能量
→ 电容滤除电压波动
→ 向负载提供直流电压
三、PWM信号的设置
PWM周期为10μs，因此开关频率为：
f = 1 ÷ 10μs = 100kHz
电路中使用的是P沟道MOS管IRF9540。
P沟道MOS管的特点是：
栅极接近12V：Q1截止
栅极接近0V：Q1导通
因此，真正控制Q1导通的是PWM信号的低电平部分。
本次低电平脉宽为3.21μs，所以Q1的导通占空比为：
D = 3.21μs ÷ 10μs
= 32.1%
这也是本次仿真实际使用的参数。
需要注意，理想Buck电路从12V降到5V时，理论占空比为：
D = 5V ÷ 12V ≈ 41.7%
如果周期为10μs，对应的理论导通时间约为：
Ton = 10μs × 41.7% ≈ 4.17μs
而本次实际设置为3.21μs，与理论值存在差别。因此在观察波形时，应该看稳定后的平均电压，不能只看启动瞬间或波形最高值。
这也是这次仿真中值得记录的一个问题：脉冲宽度、占空比和MOS管实际导通时间并不一定是同一个概念，还要看MOS管是高电平导通还是低电平导通。
四、IRF9540的作用
Q1是整个Buck电路的开关器件。
当Q1导通时，12V电源通过Q1和L1向负载供电，同时电感和电容储存能量。
当Q1截止时，输入电源与后级断开，但电感中的电流不能突然变为零，电感会继续向负载供电。
选择IRF9540的主要原因是它属于P沟道MOS管，放在电源正端时比较容易理解和驱动。
在本次几十到上百毫安的仿真中，IRF9540的电流和耐压能力都足够，实际上还有较大余量。
需要注意，仿真中的PWM电源能够直接输出0V和12V。真实单片机通常只能输出3.3V或5V，不能直接完全照搬这个驱动方法，实际制作时可能还需要MOS管驱动电路。
五、R2为什么选择10kΩ
R2连接在Q1的源极和栅极之间，相当于栅极上拉电阻。
它的作用是把Q1的栅极拉到12V，使Q1在没有PWM控制时可靠截止，避免栅极悬空导致MOS管误导通。
10kΩ是比较常用的栅极上拉电阻：
- 阻值太大，栅极可能容易受到干扰
- 阻值太小，Q1导通时会产生较大的额外电流
- 10kΩ兼顾了可靠关闭和较小功耗
当PWM输出0V时，R2中大约有：
I = 12V ÷ (10kΩ + 100Ω)
≈ 1.19mA
这个电流比较小，不会造成明显的额外功耗。
六、R3为什么选择100Ω
MOS管栅极在直流状态下几乎不消耗电流，但栅极内部存在电容。
PWM电平变化时，需要快速给栅极电容充电或放电，瞬间电流可能比较大。
R3串联在PWM信号与栅极之间，主要作用是：
- 限制栅极瞬间充放电电流
- 减小开关过程中的振荡
- 保护PWM驱动信号源
100Ω属于常见的栅极串联电阻。它不会明显影响100kHz下的开关速度，又能起到一定的限流作用。
七、为什么选择470μH电感
L1是Buck电路中负责储存能量的元器件。
Q1导通时，电感电流逐渐增加；Q1截止时，电感释放能量，继续向负载供电。
如果没有电感，输出将接近快速变化的脉冲，而不是较平稳的直流电压。
选择470μH可以让电感电流变化得比较平缓，也有利于在50Ω和100Ω负载下观察相对稳定的输出。
不过，电感也不能只看电感量。实际制作电路时，还要注意：
电感的额定电流
电感的饱和电流
电感的直流内阻
如果电流超过饱和值，电感的滤波和储能能力会明显下降。
八、为什么选择1N5819
D1是续流二极管。
Q1截止后，电感仍然要维持原来的电流方向。此时1N5819导通，为电感电流提供回路。
如果没有这个二极管，电感可能产生较高的反向电压，对MOS管造成影响。
1N5819属于肖特基二极管，主要优点是：
- 正向压降较低
- 开关速度较快
- 最大电流约为1A
- 反向耐压约为40V
Buck电路工作频率为100kHz，因此1N5819比普通低频整流二极管更加合适。
二极管方向也不能接反。本电路中，二极管阳极接地，阴极连接Q1与电感之间的开关节点。
九、为什么选择100μF电容
C1是输出滤波电容。
它的作用是：
- Q1导通时储存电荷
- Q1截止时向负载补充电流
- 减小输出电压纹波
如果电容太小，输出电压波动会比较明显。电容增大通常可以改善滤波效果，但启动时间也会变长。
100μF适合作为本次仿真的起始值。
在实际电路中，还可以并联一个0.1μF陶瓷电容，用来滤除更高频率的开关干扰。

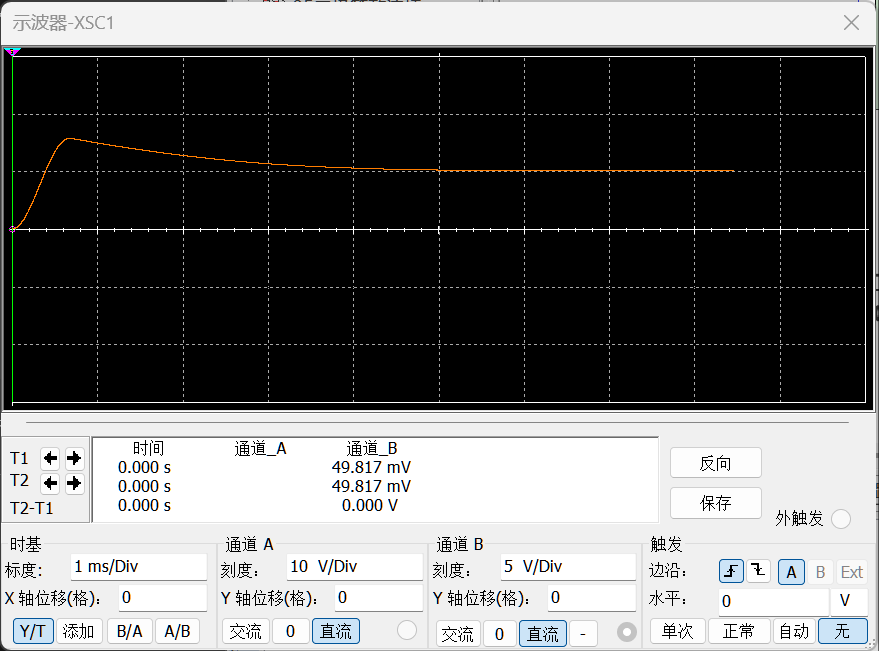

十、50Ω负载测试
当输出电压按5V计算时，50Ω负载电流约为：
I = 5V ÷ 50Ω = 100mA
负载消耗的功率约为：
P = 5² ÷ 50Ω = 0.5W
因此，如果搭建真实电路，50Ω负载电阻最好选择1W或更高功率。
50Ω属于相对较重的负载，电路需要提供更大的电流。MOS管、二极管和电感上的损耗也会更加明显。

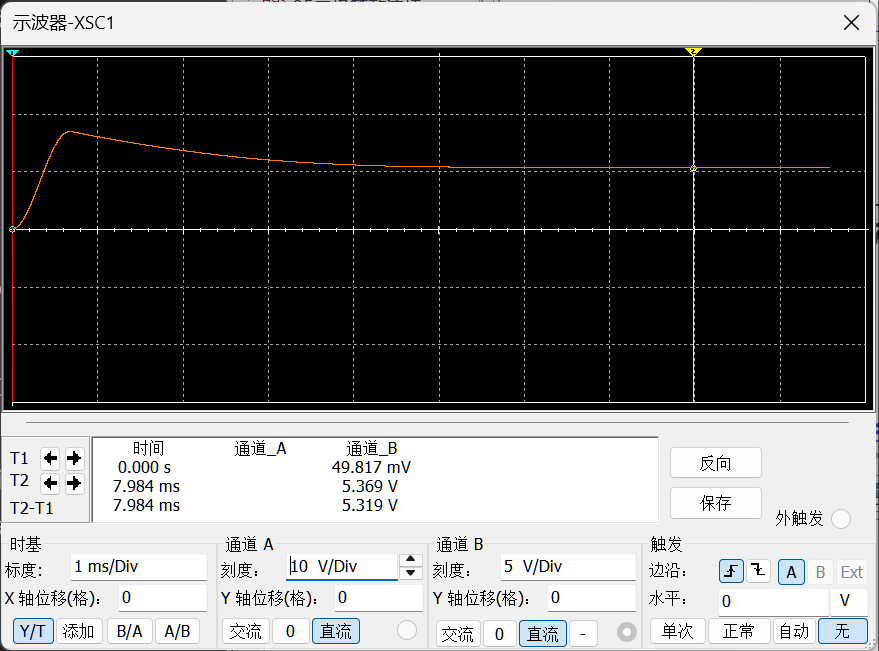

十一、100Ω负载测试
100Ω负载下的理论电流约为：
I = 5V ÷ 100Ω = 50mA
负载功率约为：
P = 5² ÷ 100Ω = 0.25W
与50Ω相比，100Ω负载更轻，输出电流降低了一半。
对比两张波形，可以观察负载变化后输出平均电压和纹波是否发生变化。如果输出电压随负载改变，就说明固定占空比还不能实现真正的稳压。
十二、这次遇到的问题
1. 把理论占空比当成实际参数
最开始根据5V÷12V计算出理论占空比为41.7%，但电路图中的实际低电平脉宽是3.21μs，对应32.1%。
理论公式适合用来确定初始范围，实际电路还需要结合PWM极性、开关方式和测量结果分析。
2. 忽略了P沟道MOS管是低电平导通
如果只看PWM的高电平，很容易把MOS管的导通时间判断错误。
IRF9540是P沟道MOS管，PWM变成低电平时，它才会导通。
3. 启动波形不能代表稳定输出
刚开始仿真时，100μF电容需要充电，因此输出会经历一个上升过程。
测量输出电压时，应等待波形进入稳定状态，再观察平均值和纹波。
4. 固定占空比不能自动稳压
当前电路不会检测输出电压。
负载从50Ω换成100Ω后，即使PWM完全不变，输出电压也可能发生变化。这不是仿真错误，而是开环Buck电路本身的局限。
十三、为什么还要加入反馈
如果希望输出始终稳定在5V，就需要加入反馈控制。
基本过程是：
检测输出电压
→ 与5V目标值比较
→ 判断输出偏高还是偏低
→ 自动调整PWM占空比
输出低于5V时，控制电路增大导通时间；输出高于5V时，控制电路减小导通时间。
因此，加入反馈后电路会变得更大，但这也是从“能够降压”变成“能够稳压”必须增加的部分。
十四、总结
这次在Multisim中搭建了一个由IRF9540、1N5819、470μH电感和100μF电容组成的Buck降压电路，并比较了50Ω和100Ω负载下的输出波形。
本次PWM周期为10μs，开关频率为100kHz。由于IRF9540在低电平期间导通，3.21μs低电平脉宽对应32.1%的实际导通占空比。
通过这次仿真，可以理解MOS管、续流二极管、电感和电容在Buck电路中的作用，可以也认识到固定PWM只能完成基本降压。下一步需要加入反馈控制，让输出电压在负载变化时仍然保持稳定。
