在地质科学和工程领域，三维地质建模一直是理解地下结构、评估资源潜力和指导工程决策的关键技术。然而，传统的建模方法往往面临复杂地质结构表达困难、建模流程繁琐、结果难以验证等挑战。开源Python库GemPy的出现，通过其革命性的隐式建模技术，正在彻底改变这一局面。

什么是隐式地质建模？

隐式地质建模是一种基于数学函数描述地质空间分布的方法。与传统的显式建模（需要手动定义每个地质单元的边界）不同，隐式建模通过数学标量场自动"生长"出完整的地质结构。这种方法的核心思想是将地质界面表示为数学函数的等值面，从而能够自动处理褶皱、断层、不整合面等复杂地质现象。

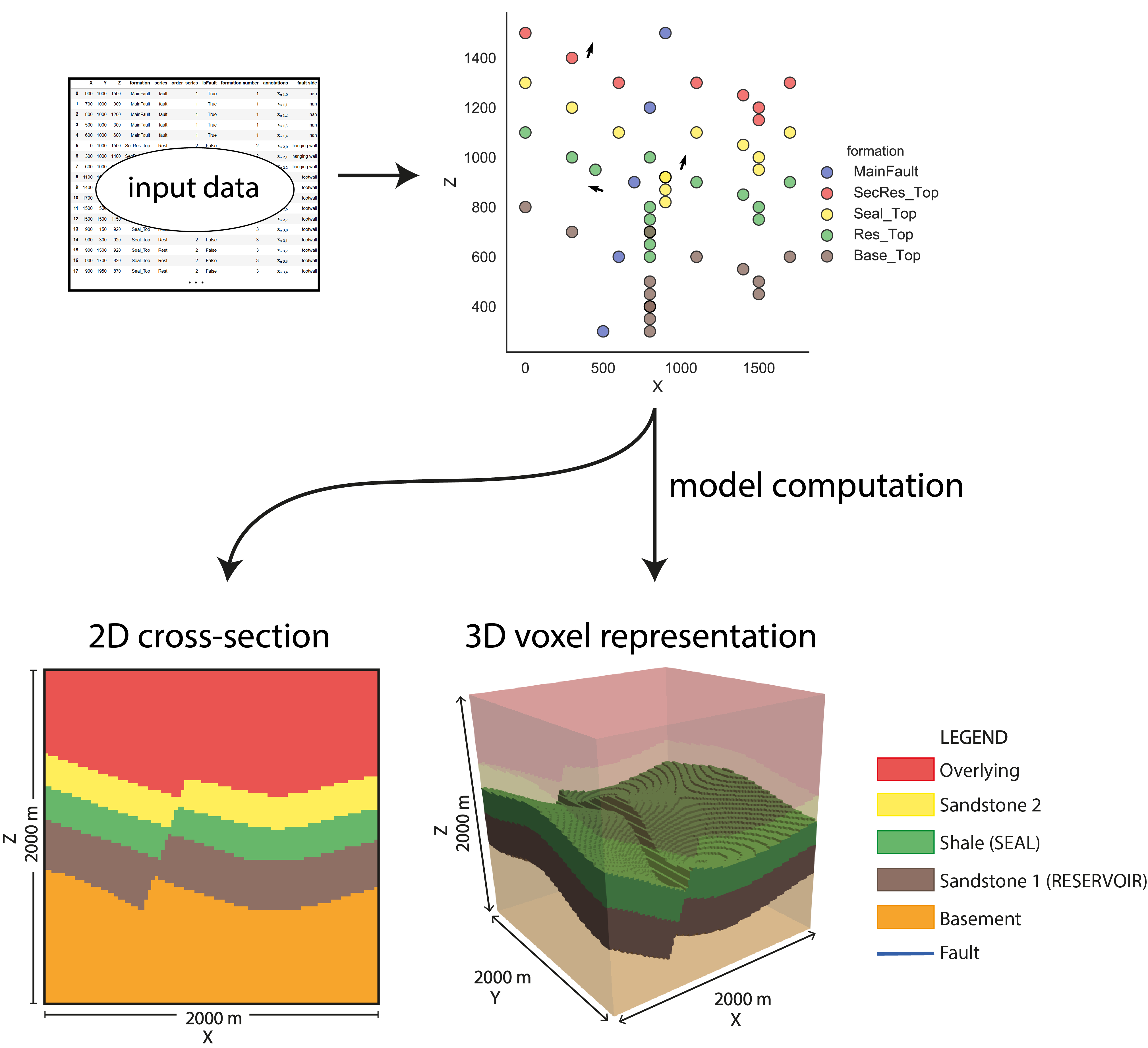

GemPy隐式建模原理：通过数学函数自动生成地质界面

GemPy采用的隐式建模方法基于克里金插值算法，能够从有限的观测数据（如钻孔数据、地质界面点、产状数据）中推断出完整的三维地质模型。这种技术不仅大幅提高了建模效率，更重要的是为地质不确定性分析提供了坚实的数学基础。

GemPy的核心技术架构

1. 模块化设计理念

GemPy采用高度模块化的架构，将地质建模流程分解为多个独立的组件：

• 数据管理模块：支持CSV、Excel等多种格式的地质数据导入和处理
• 结构框架模块：定义地质序列、断层关系和地层接触关系
• 网格生成模块：支持规则网格和八叉树网格，适应不同精度需求
• 计算引擎模块：基于PyTorch后端，提供高性能并行计算能力
• 可视化模块：与PyVista集成，提供丰富的2D/3D可视化功能

2. 关键特性一览

实战应用：从数据到三维模型

数据准备与导入

GemPy支持多种数据格式的导入。以下是一个简单的水平层状地层建模示例：

import gempy as gp
import gempy_viewer as gpv

# 创建地质模型实例
data = gp.create_geomodel(
project_name='水平地层模型',
extent=[0, 1000, 0, 1000, 0, 1000], # 模型范围：x,y,z
refinement=6, # 网格细化级别
importer_helper=gp.data.ImporterHelper(
path_to_orientations="data/产状数据.csv",
path_to_surface_points="data/表面点数据.csv"
)
)

# 映射地质序列到表面
gp.map_stack_to_surfaces(
gempy_model=data,
mapping_object={"地层序列": ('岩石层2', '岩石层1')}
)

# 计算地质模型
gp.compute_model(data)

复杂地质构造建模

对于包含断层系统的复杂地质模型，GemPy能够自动处理断层关系：

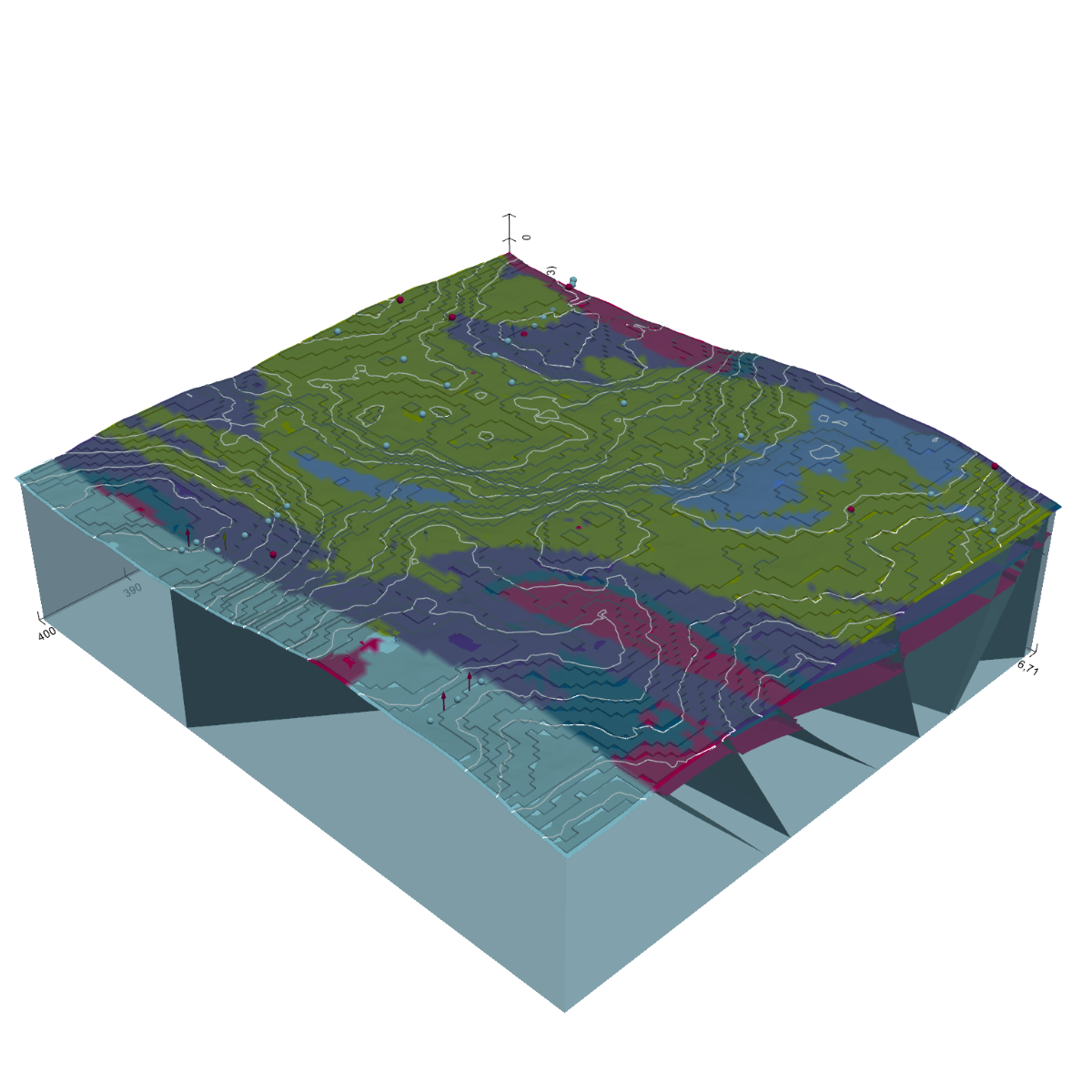

澳大利亚珀斯盆地复杂断层系统的三维地质模型

可视化与结果分析

GemPy提供了丰富的可视化选项，帮助地质学家直观理解建模结果：

# 2D剖面可视化
gpv.plot_2d(data, direction=['x', 'y'], show_data=True)

# 3D模型可视化
p = gpv.plot_3d(data, show_data=True, show_results=True, show_boundaries=True)

# 导出为VTK格式，支持多种地质软件
p.surface_poly['岩石层1'].save('岩石层1.vtk')

GemPy在资源勘探中的应用

矿产资源评估

在矿产资源评估中，准确的三维地质模型对于确定矿体形态、估算资源量和指导勘探工作至关重要。GemPy能够：

水文地质研究

地下水资源评估需要精确刻画含水层的三维空间分布。GemPy的应用优势包括：

• 含水层结构建模：精确刻画含水层与隔水层的空间关系
• 污染物迁移模拟：为污染物迁移路径分析提供地质背景
• 水源地保护：识别潜在污染源与含水层的连通性

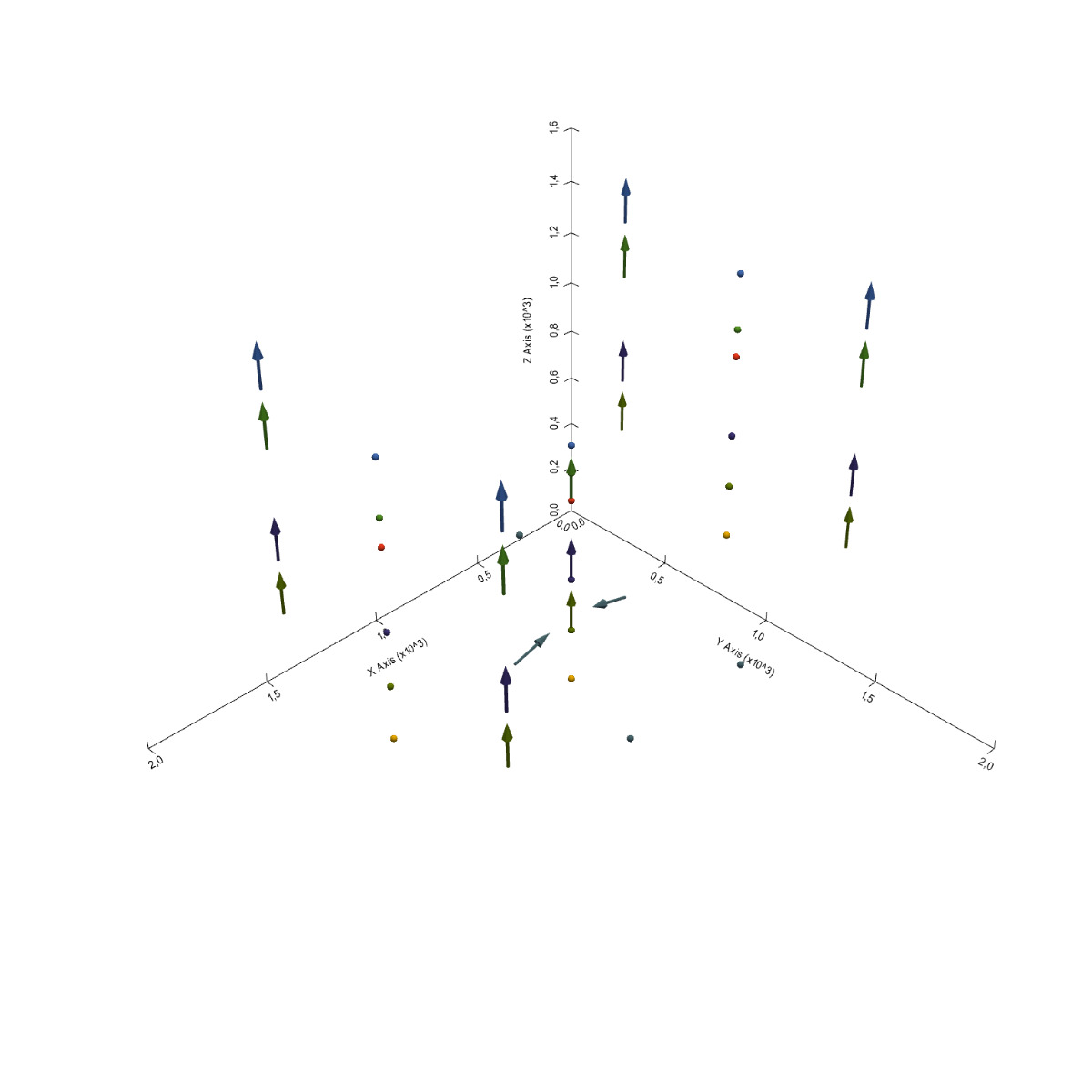

GemPy提供的地质数据多样化可视化展示

技术优势与创新点

1. 开源生态优势

作为开源软件，GemPy具有以下显著优势：

• 社区驱动开发：全球地质学家和开发者共同贡献代码和功能
• 透明算法：所有建模算法完全开源，便于验证和定制
• 免费使用：无需昂贵的商业软件许可费用

2. Python生态系统集成

GemPy深度集成Python科学计算生态系统：

• NumPy/Pandas集成：无缝处理地质数据表格
• PyVista可视化：提供专业级的三维可视化能力
• Jupyter Notebook支持：支持交互式建模和分析工作流

3. 高性能计算支持

通过PyTorch后端，GemPy能够利用GPU加速计算：

• 并行计算：大幅缩短大型模型的计算时间
• 内存优化：高效处理百万级网格单元
• 可扩展性：支持从笔记本电脑到高性能集群的部署

实际案例：绿色岩带地质建模

在绿色岩带地质建模项目中，研究人员使用GemPy成功构建了包含多个地层单元和复杂褶皱构造的精细模型：

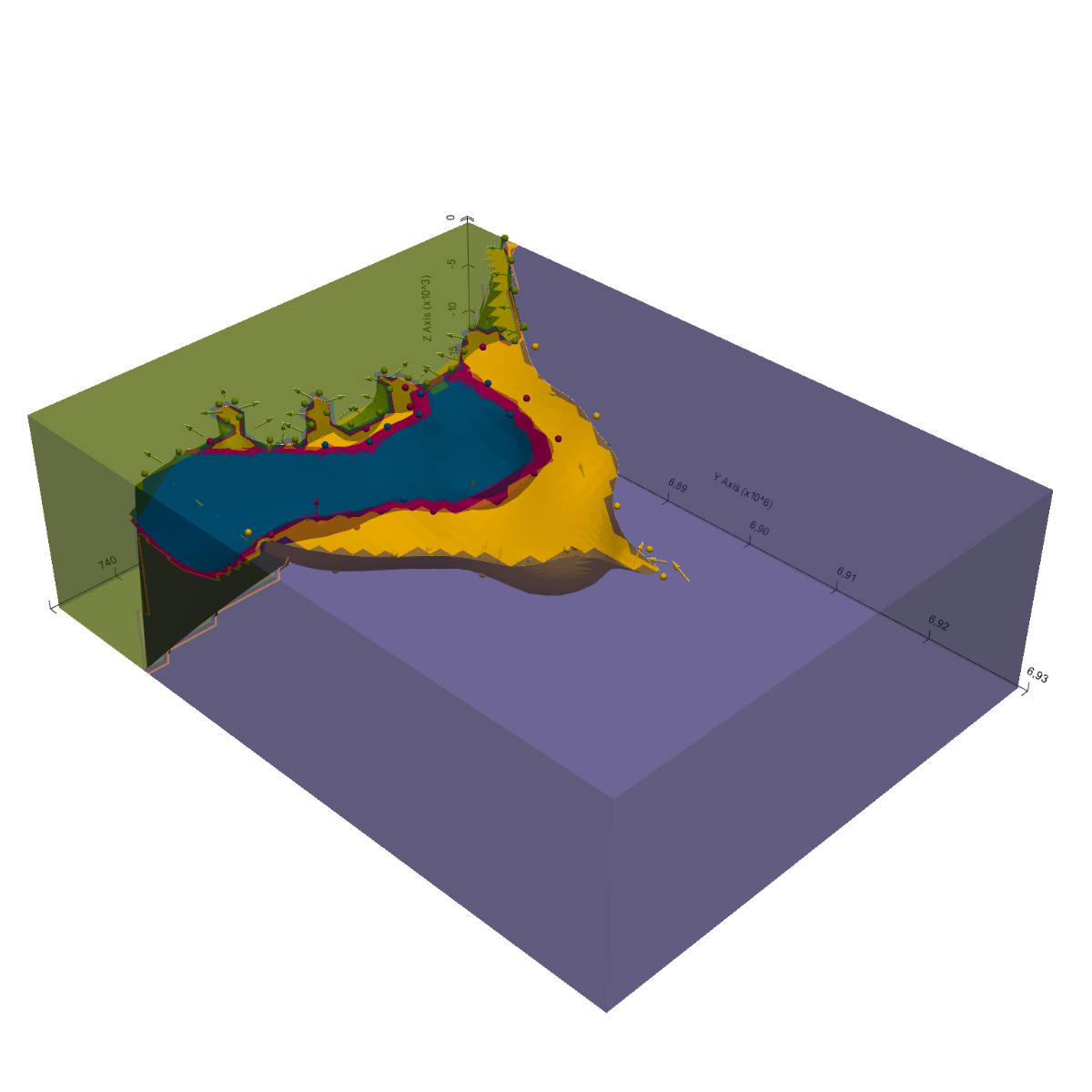

绿色岩带复杂褶皱构造的三维地质模型

该项目展示了GemPy在处理以下挑战时的能力：

安装与快速入门

安装步骤

GemPy可以通过pip轻松安装：

pip install gempy[base]

学习路径建议

对于初学者，建议按照以下路径学习：

资源获取

项目提供了丰富的学习资源：

• 教程文档：examples/tutorials/ 目录包含从入门到高级的完整教程
• 示例代码：examples/examples/ 提供多种地质场景的建模示例
• 社区支持：通过GitHub讨论区获取技术支持和交流经验

未来发展方向

GemPy项目正在向更智能、更集成的方向发展：

1. 人工智能集成

• 机器学习辅助建模：利用深度学习算法自动识别地质模式
• 智能参数优化：基于历史数据和专家知识自动优化建模参数
• 自动化质量控制：开发自动化的模型质量评估算法

2. 多学科融合

• 地球物理数据集成：结合重力、磁法、地震等地球物理数据
• 水文地质耦合：与地下水流动模拟软件集成
• 工程地质应用：为岩土工程提供地质背景支持

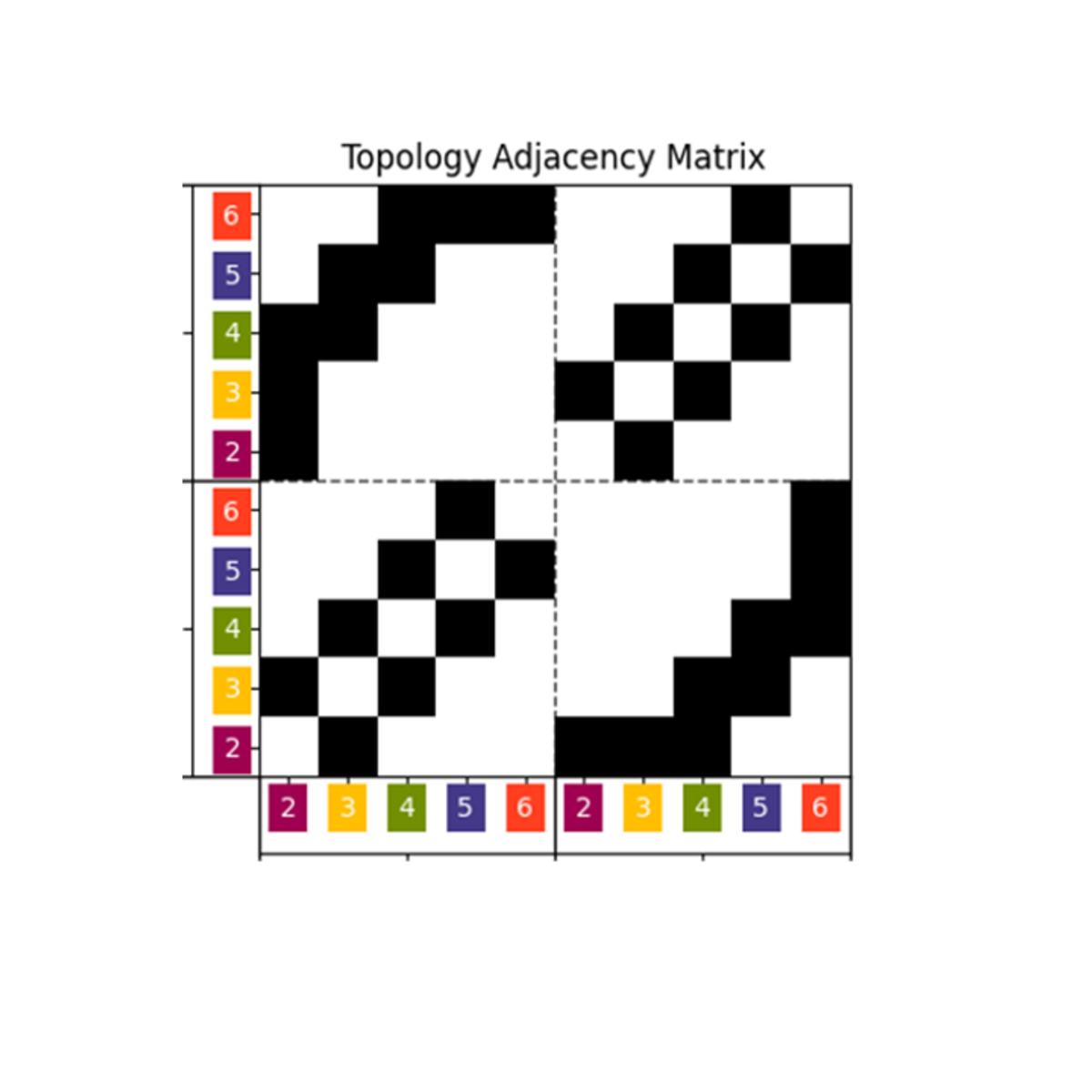

地质结构拓扑关系的数学矩阵表示，为智能分析提供基础

3. 云计算与协作

• 云端建模平台：提供基于Web的协作建模环境
• 版本控制集成：支持地质模型的历史版本管理和对比
• 标准化数据交换：开发行业标准的地质模型交换格式

结语：开启地质建模新篇章

GemPy代表了地质建模技术的重要进步，它将复杂的数学理论与实际地质问题相结合，为地质学家、工程师和研究人员提供了强大而灵活的工具。无论是矿产资源评估、工程地质调查还是学术研究，GemPy都能提供专业级的三维地质建模解决方案。

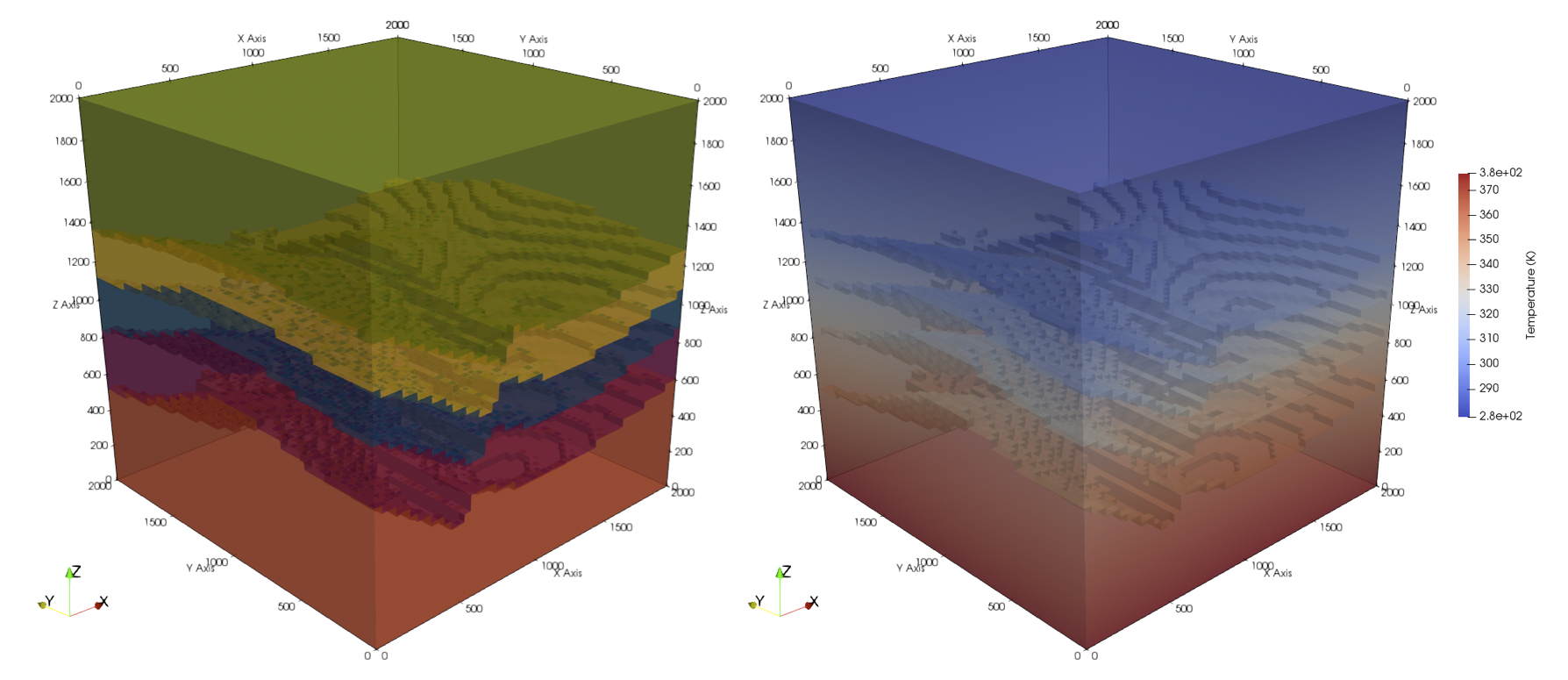

GemPy生成的综合地质模型，展示多种地质构造的集成表达

随着开源社区的不断壮大和技术的持续发展，GemPy将继续推动地质建模领域的创新，帮助人类更深入地理解地球内部结构，为资源可持续开发和环境保护提供科学依据。现在就是开始探索三维隐式地质建模世界的最佳时机。
