Multisim仿真：二极管与P沟道MOS管电源反接保护电路对比

一、实验目的

电源正负极接反后，反向电压可能损坏后级电路。

这次使用Multisim分别搭建两种反接保护电路：

方案一：1N5819肖特基二极管保护
方案二：IRF9540 P沟道MOS管保护

通过正接和反接测试，比较两种方案的输出电压、压降和优缺点。

二、为什么需要反接保护

实际使用电池、插头或接线端子时，有可能接反电源。

如果没有保护，反向电压可能导致：

• 电解电容反向工作
• 芯片和三极管损坏
• 电源出现较大的反向电流
• 后级电路无法正常工作

反接保护的目标是：

电源接对：负载正常供电
电源接反：阻止反向电流进入负载

三、实验元器件

本次使用的主要元器件如下：

直流电源：5V
负载电阻：100Ω
肖特基二极管：1N5819
P沟道MOS管：IRF9540
MOS管栅极电阻：10kΩ
直流万用表
GROUND

两种电路均使用5V输入和100Ω负载，方便直接比较。

四、二极管反接保护电路

1. 电路连接

1N5819串联在电源正极和负载之间：

电源正极
→ 1N5819阳极
→ 1N5819阴极
→ 100Ω负载
→ 电源负极和地

二极管符号中带横线的一端是阴极，应朝向负载。

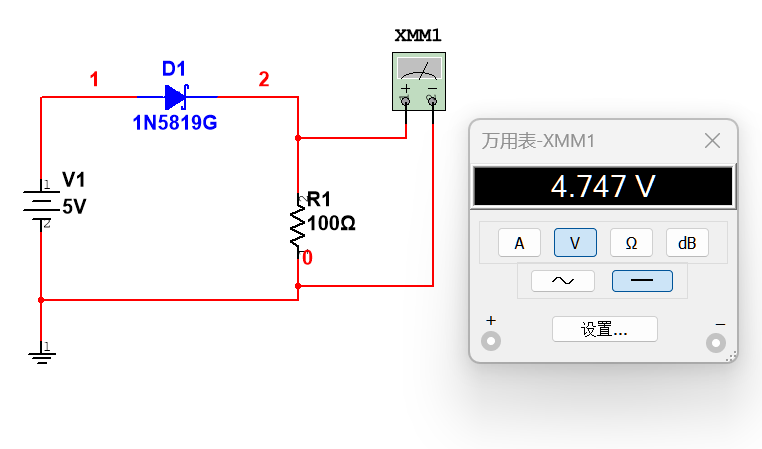

2. 电源正常接入

输入电压为5V，万用表测得输出电压为：

VOUT = 4.747V

因此，二极管的正向压降约为：

VD = 5V – 4.747V
= 0.253V

负载电流约为：

I = 4.747V ÷ 100Ω
≈ 47.5mA

这个结果符合肖特基二极管正向压降较低的特点。

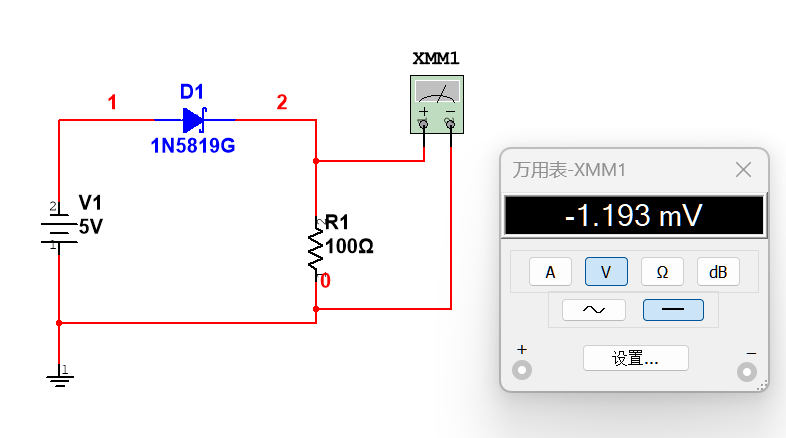

3. 电源反接

电源反接后，万用表测得：

VOUT = -1.193mV

该数值非常接近0V。

此时1N5819承受反向电压并截止，负载中几乎没有电流，说明反接保护正常工作。

五、为什么选择1N5819

1N5819是一种常用的肖特基二极管，主要特点是：

• 正向压降较低
• 开关速度较快
• 最大正向电流约为1A
• 反向耐压约为40V

普通硅二极管的压降通常约为0.6～0.7V，而1N5819在本次测试中的压降只有约0.253V，因此能够减少电压损失。

不过，无论压降多小，串联二极管仍然会损失一部分电压和功率。

本次二极管损耗约为：

P = VD × I
≈ 0.253V × 47.5mA
≈ 0.012W

负载电流增大后，二极管的发热也会更加明显。

六、P沟道MOS管反接保护电路

为了进一步降低压降，我将1N5819替换为IRF9540。

1. 电路连接

IRF9540的连接方式如下：

电源正极 → IRF9540漏极D
IRF9540源极S → 100Ω负载
100Ω负载另一端 → 电源负极和地
IRF9540栅极G → 10kΩ → 电源负极和地

这里需要注意：作为反接保护使用时，MOS管的方向与普通高端开关不完全相同。

本电路中必须让漏极连接电源正极，源极连接负载，以便利用MOS管内部的体二极管启动导通。

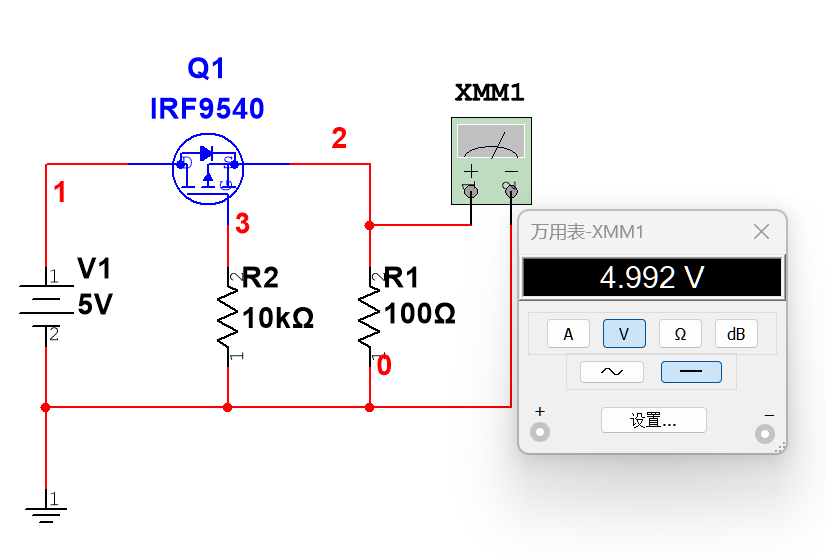

2. 电源正常接入

正常接入5V电源后，输出电压为：

VOUT = 4.992V

MOS管上的压降约为：

VDS = 5V – 4.992V
= 0.008V

也就是只有约8mV，明显低于1N5819的253mV。

负载电流约为：

I = 4.992V ÷ 100Ω
≈ 49.9mA

按照仿真结果估算，MOS管此时的等效导通电阻约为：

R = 0.008V ÷ 49.9mA
≈ 0.16Ω

因此，MOS管导通后的损耗非常小。

七、MOS管为什么能够保护反接

电源正常接入时，MOS管内部的体二极管首先短暂导通，使负载一侧产生正电压。

此时：

栅极电压接近0V
源极电压接近5V
VGS约为-5V

IRF9540是P沟道MOS管。当VGS为负值并达到导通条件时，MOS管打开，电流主要通过导通沟道，而不再只经过体二极管。

电源反接时，体二极管方向相反而截止，MOS管也无法形成正确的负VGS，因此负载与反向电源被隔离。

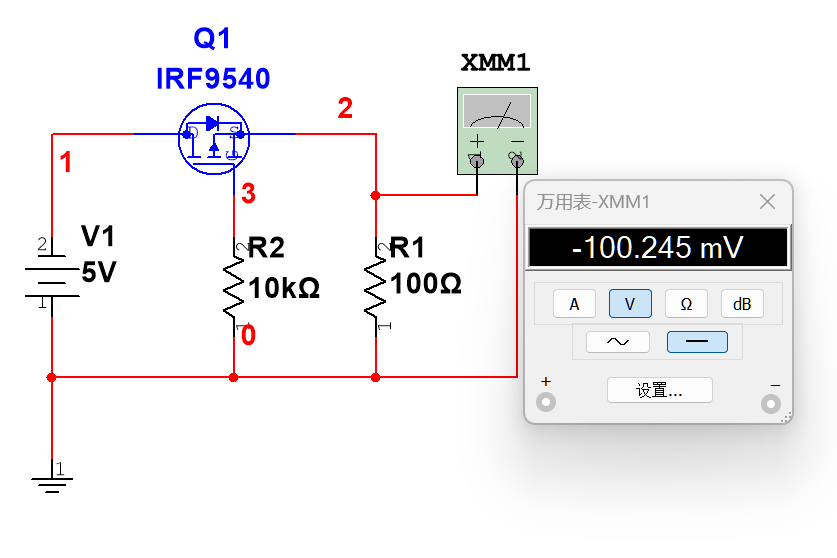

八、MOS管电源反接测试

反接后，万用表测得输出电压约为：

VOUT = -100.245mV

虽然不是完全等于0V，但与反接输入的-5V相比已经非常小，负载没有承受完整的反向电压。

该微小电压与Multisim中的器件模型、漏电和仿真计算有关，不代表MOS管处于正常导通状态。

九、10kΩ栅极电阻的作用

10kΩ电阻连接在IRF9540的栅极与电源负极之间，主要作用是：

• 将栅极电压稳定在电源负极附近
• 防止栅极悬空
• 保证电源正常接入时产生负的VGS
• MOS管栅极几乎不消耗直流电流，因此不会产生明显功耗

阻值太大时，栅极更容易受到干扰；阻值太小时，则会增加不必要的电流。

10kΩ是常用的起始值。

十、两种方案对比

本次仿真结果如下：

1N5819的优点：

• 电路最简单
• 元器件少
• 成本低
• 不容易接错

缺点：

• 存在固定的正向压降
• 电流较大时会发热
• 会降低负载得到的电压

MOS管方案的优点：

• 正常工作时压降很小
• 功率损耗较低
• 更适合较大电流

缺点：

• 必须确认漏极、源极和栅极
• MOS管方向接反后可能失去保护作用
• 需要根据工作电压选择合适的型号

十一、IRF9540是否是最佳选择

IRF9540可以用于本次原理仿真，但它不是专门为5V低压驱动设计的逻辑电平MOS管。

本次负载只有约50mA，因此仿真中能够正常导通。实际制作时，最好选择数据手册明确给出VGS=-4.5V条件下导通电阻的P沟道MOS管。

还应检查：

漏源耐压VDS
允许电流ID
导通电阻RDS(on)
最大栅源电压VGS
封装和散热能力

如果输入电压较高，还可能需要在栅极与源极之间加入稳压二极管，避免超过MOS管允许的最大VGS。

十二、总结

这次在Multisim中分别搭建了1N5819串联二极管和IRF9540 P沟道MOS管反接保护电路。

两种电路在电源反接时都能使负载电压接近0V。其中，1N5819方案简单可靠，但正常工作时产生约0.253V压降；IRF9540方案的压降只有约8mV，损耗明显更小。

通过这次仿真，我理解了二极管单向导电的保护作用，也认识了P沟道MOS管内部体二极管、栅源电压和导通电阻在反接保护中的作用。
