一、电路概述

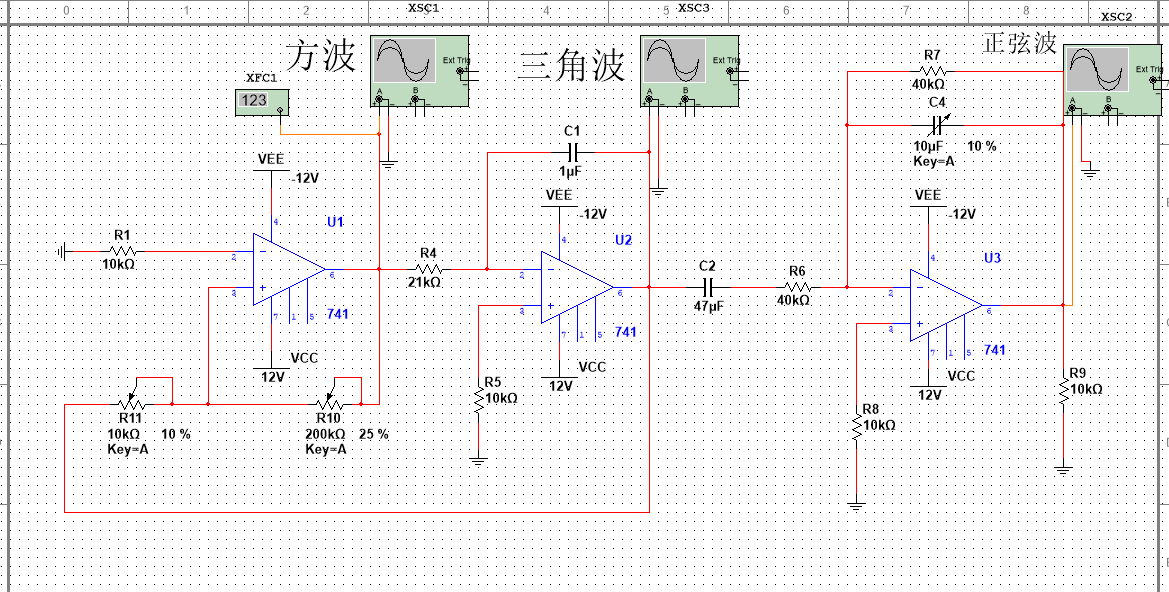

本电路采用UA741 通用运算放大器，在 Multisim 仿真平台搭建，实现同时输出方波、三角波、正弦波三种波形。 电路分为三级：
整体信号流向：滞回比较器输出方波 → 积分电路输出三角波 → 非线性变换网络输出正弦波；三路波形可同时观测。
二、各级电路原理分析
1、第一级：滞回比较器（方波产生）
核心器件：U1（UA741），R1、R10、R11 构成滞回比较器。
- 原理：利用运放开环增益，输出饱和在 ±12V，通过 R10、R11 正反馈形成滞回阈值，输出连续方波。
- R10（200k 电位器）、R11（10k 电位器）：调节电位器，可以改变方波输出频率与输出幅值阈值。
输出：高低电平接近运放正负电源，输出方波。示波器 XSC1 观测方波输出。
2、第二级：积分运算电路（方波转三角波）
核心器件：U2（UA741），R4，C1，R5。
- 输入为 U1 输出的方波，方波正负电平对电容 C1 充放电。
- 方波高电平时电容充电，输出线性负向斜变；方波低电平时电容放电，输出线性正向斜变，输出三角波。
- R4、C1 决定积分斜率，直接决定三角波频率。R5 为直流平衡电阻。
输出三角波，示波器 XSC3 观测三角波波形。
🔔知识点：滞回比较器 + 积分器是经典三角波发生器组合，改变 R4 或者 C1 参数，即可改变输出波形频率。
3、第三级：三角波转正弦波变换电路
核心器件 U3（UA741），R6、R7、R8、R9，可变电容 C4。 三角波是线性折线波形，正弦波是非线性曲线；本电路利用 RC 网络对三角波的高低幅值做衰减，对三角波进行折线拟合，近似得到正弦波形。
- R6、C2 组成隔直，去掉三角波直流分量；
- R7、C4 可调 RC 网络做波形整形；R8、R9 为运放外围平衡电阻。
- 调节可调电容 C4 按键 A，可以优化正弦波失真度，减小波形畸变。 示波器 XSC2 观测最终输出正弦波。
⚠️注意：该方案属于近似正弦波，不是纯正弦，会存在一定失真；想要更低失真，可使用专用波形发生芯片如 ICL8038。
三、元器件参数表
表格
| U1/U2/U3 | UA741 | 运算放大器，±12V 双电源供电 |
| R1 | 10kΩ | 滞回比较器输入电阻 |
| R10 | 200kΩ 电位器 | 调节输出频率 |
| R11 | 10kΩ 电位器 | 调节滞回阈值 |
| R4 | 21kΩ | 积分电阻，影响频率 |
| C1 | 1μF | 积分电容，方波转三角波 |
| R5 | 10kΩ | 平衡电阻 |
| C2 | 47μF | 隔直电容 |
| R6 | 40kΩ | 信号输入电阻 |
| R7 | 40kΩ | 整形网络电阻 |
| C4 | 10μF 可调电容 | 调节正弦波失真度 |
| R8/R9 | 10kΩ | 平衡电阻 |
四、仿真现象与调试要点
- 调节 C4（按键 A）微调电容，优化 RC 整形网络，改善正弦波边角失真。
- 三角波幅值不能过大，幅值太大输出正弦波顶部会出现削顶。
- 无波形输出：检查 741 的引脚供电，确认 VCC=+12V，VEE=-12V，双电源不能接错。
- 三角波不是线性：积分电容 C1 漏电影响仿真，Multisim 中尽量选择理想电容。
- 正弦波几乎还是三角波：C4 参数不合适，重新调整 RC 参数。
五、总结
该模拟函数发生器，使用 3 片 UA741 运放，就实现方波、三角波、正弦波同时输出。
- 优点：电路简单，全部通用元器件，仿真容易复现，可以理解滞回比较器、积分运算、波形变换的模拟电路原理，适合模电课程实验。
- 缺点：输出正弦波为拟合近似波形，失真度较高，输出频率受运放带宽限制，UA741 带宽很低，只适合低频信号（百 Hz 级别），不适合高频输出。
