6.1 什么需要随机化
通常能想到的是输入数据随机化，但这只能测出数据通路上的问题。我们还需要关注控制点。
下面是我们设计输入的各个方面
器件配置
我们的设计被用户使用的时候，要接多少个输入设备，多少个输出设备，这都是不确定的，所以在测试过程中，要考虑如果有多个不相关通道接了大量设备会不会出问题。
环境配置
我们的器件通常会和其他许多器件一起工作，testbench需要模拟这种多器件工作的情形。包括objects的数量以及它们如何配置。
原始输入数据
最容易想到的，但需要涉及协议的各个层次和故障注入。
封装后的输入数据
许多器件会处理协议的不同层次。每个层次都有自己的控制域，我们需要测试不同的组合，通过约束产生有效控制域，同时允许故障注入。
协议异常、error和violation
你需要预测哪里可能会出错，设计规范的边界处行为。比如两个器件通信时，如果通信中断会怎么样？正确的设计应该能够正常处理
延迟
测试平台应该合理利用延迟，使用随机，合法的延迟检测出设计中的问题。一些设计可能对时钟敏感，可以通过配置上升沿前后移动来模拟clock jitter检测是否正常。另外，之前说过时钟发生器应该在测试平台之外，但是它的频率，偏移应该是可配置的。
再次注意，你要测试的是功能性错误，而非时域错误。
6.2 sv中的随机
最好的随机是事务层的随机，而非一次性的随机值。
带有随机变量的class
下面是一个带有随机变量和约束的class。
rand类型，在每次对class进行随机化的时候都会被随机赋一个值。
randc类型，有周期的rand，只有在所有可能性都被测试完毕后才会重复。如果现在有一个8元素array是randc类型的，那么每个元素都有自己的周期，所以一共有8个周期。
constraint是约束，描述选择变量值必须满足的要求。
randomize函数在执行失败，遇到问题时会返回0。
$fatal在打印错误信息后会结束仿真。此后不再额外写出else语句。
Sample 6.1 Simple random class
class Packet;
// The random variables
rand bit [31:0] src, dst, data[8];
randc bit [7:0] kind;
// Limit the values for src
constraint c {src > 10;
src < 15;}
endclass
Packet p;
initial begin
p = new();// Create a packet
assert (p.randomize())
else $fatal(0, "Packet::randomize failed");
transmit(p);
end
不要在构造函数new()中做随机化，因为你可能希望开启/关闭约束，构造函数只是为了初始化的。
class中的所有变量都需要被随机化并公有。
检查随机后的结果
如果你的代码有违约束，会报错。randomize会随机化所有rand, randc变量并检查是否满足约束。
前面通过SVA来检查设计是否有误。你也可以自己写程序来检查。
约束求解器（constraint solver）
sv中的约束求解器会根据约束选出可用值，值来自PRNG（伪随机数发生器），有初始化的种子，如果你的testbench和seed都相同，结果也会是相同的。
不同solver会产生不同的向量vendor，所以不同仿真器的结果可能不同，相同仿真器的不同版本结果也可能不同。
什么可以随机
整型变量，就是常见的bit位。只能随机化为0/1。字符串不行，handle变量不能写进constraint。
截至2007（书里写的年份），实数随机化还比较困难，不能出现x==0.333这类句子。
但是在2023中已经加入了real变量，能解决了。
6.3 约束
简单表达式
好的简单表达式只能有一个比较符，下面的是不好的
Sample 6.4 Bad ordering constraint
class order;
rand bit [7:0] lo, med, hi;
constraint bad {lo < med < hi;} // Gotcha!
endclass
约束中不能有assign语句，但是可以用==来等效起作用，比如下面的都是合法的
len==42
len == header.addr_mode* 4 + payload.size()
权重分布
如果我们想控制一些值出现的概率，可以用dist。
dist中有两个操作符，第一个是:=，这个操作符左侧是取值或取值范围，右侧是它对应的权重，如果是取值范围，如下的src，那么其中每个值的权重都是右边的值。
第二个是:/，区别只在于左侧是取值范围时，右侧的值并不是每个取指的权重，而是取值范围的权重，每个取值的取值权重平分它。
对于两种操作符，右侧的权重加和都不要求是100。
Sample 6.7 Weighted random distribution with dist
rand int src, dst;
constraint c_dist {
src dist {0:=40, [1:3]:=60};
// src = 0, weight = 40/220
// src = 1, weight = 60/220
// src = 2, weight = 60/220
// src = 3, weight = 60/220
dst dist {0:/40, [1:3]:/60};
// dst = 0, weight = 40/100
// dst = 1, weight = 20/100
// dst = 2, weight = 20/100
// dst = 3, weight = 20/100
}
等式的右侧不一定非得是上面展示的数字，也可以是变量，如下所示
Sample 6.8 Dynamically changing distribution weights
// Bus operation, byte, word, or longword
class BusOp;
// Operand length
typedef enum {BYTE, WORD, LWRD } length_e;
rand length_e len;
// Weights for dist constraint
bit [31:0] w_byte=1, w_word=3, w_lwrd=5;
constraint c_len {
len dist {BYTE := w_byte, // Choose a random
WORD := w_word, // length using
LWRD := w_lwrd}; // variable weights
}
endclass
对于上面的代码，我们可以通过调整三个w_*的值来控制len的取值概率，甚至可以通过将一个变量的值设为0来删除对应值的出现可能。
集合（set）成员和inside操作符
写约束时，如果你不喜欢写表达式，也可以用inside操作符实现相同的功能
这样很方便修改取值范围
Sample 6.9 Random sets of values
rand int c; // Random variable
int lo, hi; // Non-random variables used as limits
constraint c_range {
c inside {[lo:hi]}; // lo <= c && c <= hi
}
如果你取值范围的上限/下限和变量的边界值一样，那么可以用$来直接表示
Sample 6.10 Specifying minimum and maximum range with $
rand bit [6:0] b; // 0 <= b <= 127
rand bit [5:0] e; // 0 <= e <= 63
constraint c_range {
b inside {[$:4], [20:$}; // 0 <= b <= 4 || 20 <= b <= 127
e inside {[$:4], [20:$}; // 0 <= e <= 4 || 20 <= e <= 63
}
同样，你也可以通过!操作符来选出目标集合之外的部分
Sample 6.11 Inverted random set constraint
constraint c_range {
!(c inside {[lo:hi]}); // c < lo or c > hi
}
你也可以在集合中使用数组
Sample 6.12 Random set constraint for an array
rand int f;
int fib[5] = '{1,2,3,5,8};
constraint c_fibonacci {
f inside fib;
}
书中举了一个例子，我截取了部分关键代码，对于下面这种数组，有重复值，这时候随机化选值从概率上看会怎么样呢？答案是12358被选中的概率基本相等。
Sample 6.14 Repeated values in inside constraint
class Weighted;
rand int val;
int array[] = '{1,1,2,3,5,8,8,8,8,8};
constraint c {val inside array;}
endclass
下面的代码展示另一种使用方法：定义好总的选择域，但是每次从队列中选，随机化之前把队列初始化为我们想选的值的队列。
Sample 6.16 Class to choose from an array of possible values
class Days;
typedef enum {SUN, MON, TUE, WED,
THU, FRI, SAT} days_e;
days_e choices[$];
rand days_e choice;
constraint cday {choice inside choices;}
endclass
Sample 6.17 Choosing from an array of values
initial begin
Days days;
days = new();
days.choices = {Days::SUN, Days::SAT};
assert (days.randomize());
$display("Random weekend day %s\\n", days.choice.name);
days.choices = {Days::MON, Days::TUE, Days::WED,
Days::THU, Days::FRI};
assert (days.randomize());
$display("Random week day %s", days.choice.name);
end
下面有一个问题，如果你想动态地向集合中添加/删除元素，要谨慎使用inside，因为每次修改集合中的元素个数，solver都会重新计算约束，可能是很大的计算量。
比如你想把集合中的元素每个都只输出一次，一种方法是删除约束中剩下的量，下面是另一种方法，用randc（有周期的随机）
Sample 6.18 Using randc to choose array values in random order
class RandcInside;
int array[]; // Values to choose
randc bit [15:0] index; // Index into array
function new(input int a[]); // Construct & initialize
array = a;
endfunction
function int pick; // Return most recent pick
return array[index];
endfunction
constraint c_size {index < array.size();}
endclass
initial begin
RandcInside ri;
ri = new('{1,3,5,7,9,11,13});
repeat (ri.array.size()) begin
assert(ri.randomize());
$display("Picked %2d [%0d]", ri.pick(), ri.index);
end
end
条件约束
如果有一些约束知在某些条件下生效，你可以用->或if-else
Sample 6.19 Constraint block with implication operator
class BusOp;
…
constraint c_io {
(io_space_mode) ->
addr[31] == 1Õb1;
}
Sample 6.20 Constraint block with if-else operator
class BusOp;
…
constraint c_len_rw {
if (op == READ)
len inside {[BYTE:LWRD]};
else
len == LWRD;
}
双向约束
所有的约束都是同时生效，解也是同时计算出的，而不是先解出一个再求解另一个
选用合适的运算符
在sv中，加、减、位运算都是好的，乘、除、模运算都是很慢的。
比如，你现在想生成一个靠近页边界的地址值，页大小是4096 bytes，那么下面两个是等效的，但6.23更好
Sample 6.22 Expensive constraint with mod and unsized variable
rand bit [31:0] addr;
constraint slow_near_page_boundary {
addr % 4096 inside {[0:20], [4075:4095]};
}
Sample 6.23 Efficient constraint with bit extract
rand bit [31:0] addr;
constraint near_page_boundry {
addr[11:0] inside {[0:20], [4075:4095]};
}
6.4 解的概率
->是逻辑表达式
注意，->不同于if，它是逻辑表达式，意思是他会把一个约束转换为对应的逻辑。
对于下面的约束，(x==0) -> y==0 等价于 !(x==0) || (y==0)
Sample 6.25 Class with implication
class Imp1;
rand bit x;
rand bit [1:0] y;
constraint c_xy {
(x==0) -> y==0;
}
endclass
因此解的概率为
双向传播
如果我们加入新的条件y>0，此时由于x=0会导致y=0，因此逻辑表达式会变为x不能等于0的样子
虽然从代码上看，是x约束y，但注意约束是双向传播的，任何变量的变化都会反向影响其他变量的变化
Sample 6.26 Class with implication and constraint
class Imp2;
rand bit x;
rand bit [1:0] y;
constraint c_xy {
y > 0;
(x==0) -> y==0;
}
endclass

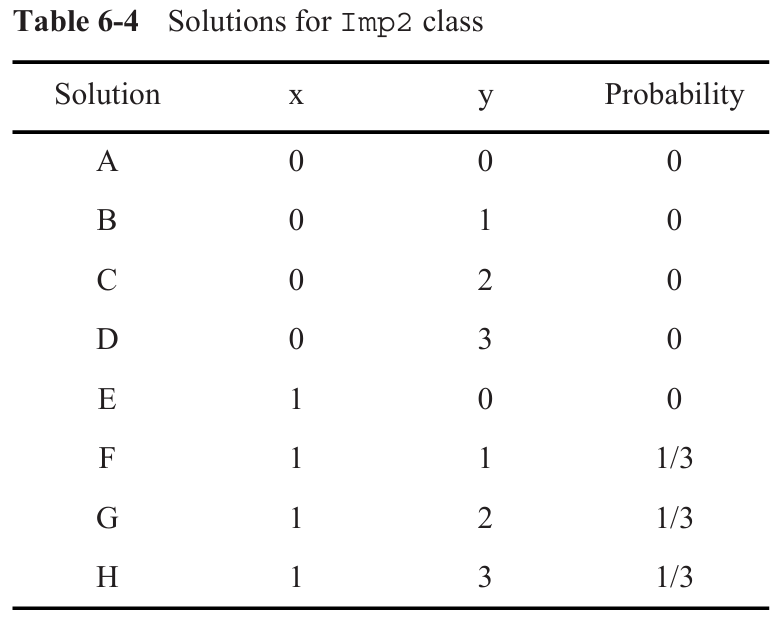

此时解的概率为
solve…before

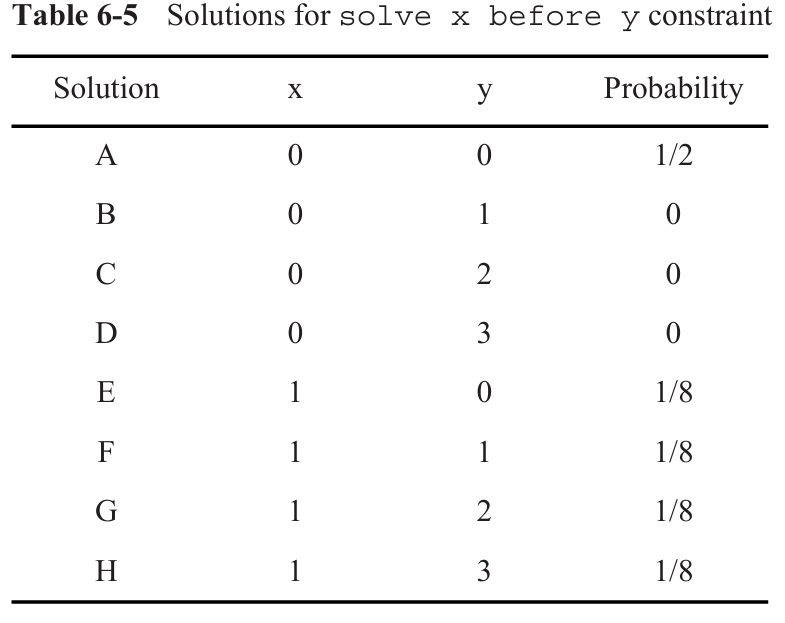

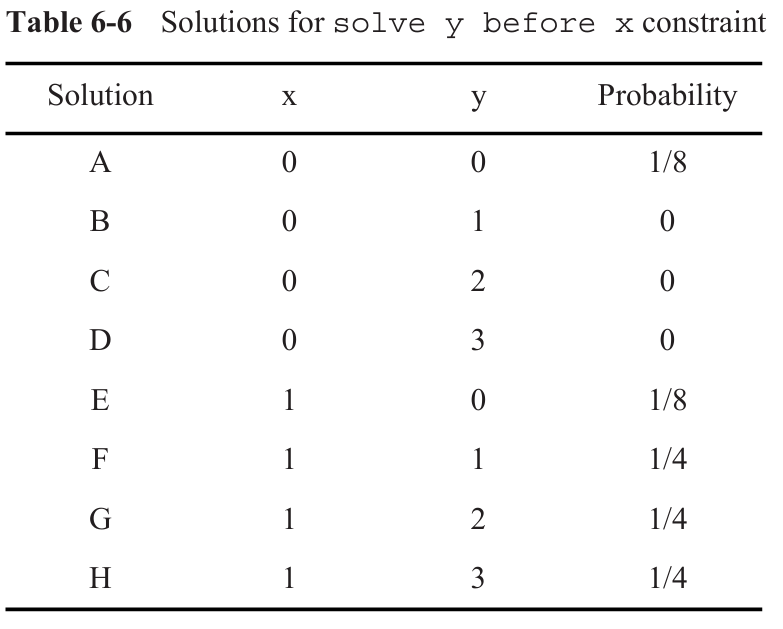

它不改变解空间，但会改变解出现的概率，如字面意思，如果我们写solve x before y，sv会先以1/2的概率选择x，再选择y，如果写solve y before x，会先以1/4的概率选择y，再选择x。
Sample 6.27 Class with implication and solve…before
class SolveBefore;
rand bit x;
rand bit [1:0] y;
constraint c_xy {
(x==0) -> y==0;
solve x before y;
}
endclass
一般情况下我们都不用solve…before，只有当你对解空间不满意，想更多地探索边界才会用。
6.5 多约束块控制
如果你想控制某个/某几个约束块生效，那么可以用一个函数。函数的标准形式为handle.constraint.constraint_mode()，它用来控制特定约束块； handle.constraint_mode()用来控制所有约束块，写0表示禁能1表示使能
Sample 6.28 Using constraint_mode
class Packet;
rand int length;
constraint c_short {length inside {[1:32]}; }
constraint c_long {length inside {[1000:1023]}; }
endclass
Packet p;
initial begin
p = new();
// Create a long packet by disabling short constraint
p.c_short.constraint_mode(0);
assert (p.randomize());
transmit(p);
// Create a short packet by disabling all constraints
// then enabling only the short constraint
p.constraint_mode(0);
p.c_short.constraint_mode(1);
assert (p.randomize());
transmit(p);
end
6.6 有效约束
好的约束技巧是用约束块确保随即约束的有效性。
下面的约束描述了一个事务的正确行为，如果你想违反事务来测试，只需要把它设置无效。
Sample 6.29 Checking write length with a valid constraint
class Transaction;
rand enum {BYTE, WORD, LWRD, QWRD} length;
rand enum {READ, WRITE, RMW, INTR} opc;
constraint valid_RMW_LWRD {
(opc == RMW) -> length == LWRD;
}
endclass
6.7 内嵌约束
如果有一些约束只是少数几次测试用到，大部分时候用不到的，那么反复编写他们的disable代码会比较麻烦，sv中提供了一种不把约束块写在class内部的方法：randomize() with，他后面可以接一次性的约束。
randomize() with的作用域是class，所以你看到它后面写的是addr而不是t.addr。
Sample 6.30 The randomize() with statement
class Transaction;
rand bit [31:0] addr, data;
constraint c1 {addr inside{[0:100],[1000:2000]};}
endclass
Transaction t;
initial begin
t = new();
// addr is 50-100, 1000-1500, data < 10
assert(t.randomize() with {addr >= 50; addr <= 1500;
data < 10;});
driveBus(t);
// force addr to a specific value, data > 10
assert(t.randomize() with {addr == 2000; data > 10;});
driveBus(t);
end
6.8 pre_randomize和post_randomize函数
有时候我们需要在randomize之前或之后立即进行一些操作，比如随机化之前设置类中的一些非随机变量，又比如随机化之后计算随机数据的误差校正位。

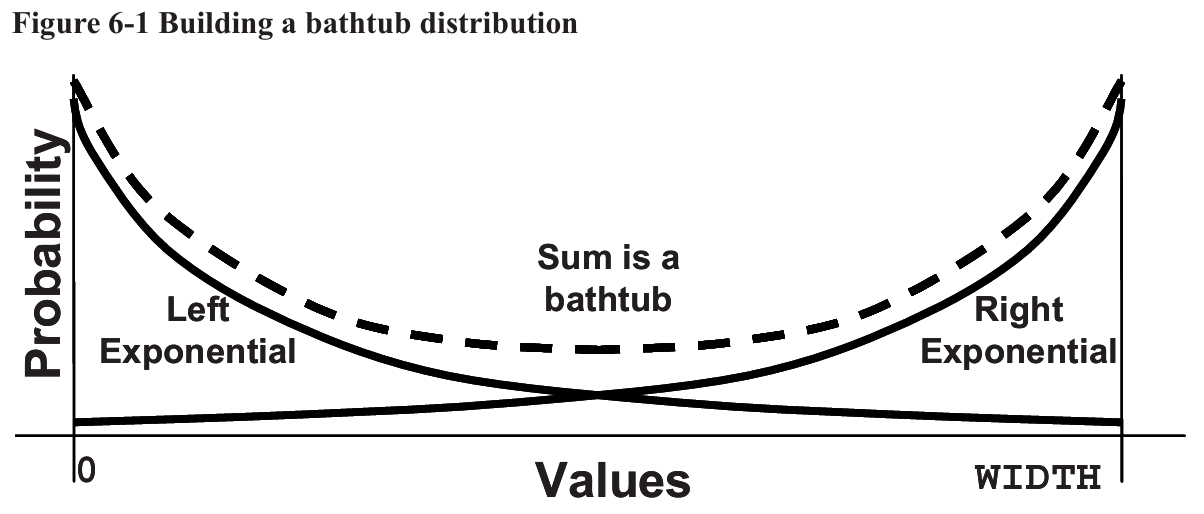

构造浴缸型分布
有一些应用中我们需要非线性分布，比如浴缸型分布，它的特点是两端的概率大，中间的概率小。
$dist_exponential函数会随机在e指数函数上选取一个点，计算完毕后随机选择把它放在左边还是右边
关于void函数
pre和post这两个函数只能调用其他函数，不能调用消耗时间的任务，所以执行randomize期间无法产生一段延迟。如果想调试随机化过程中出现的问题，可以调用预先写好的void函数输出。
6.9 随机数函数
常见函数
6.10 约束技巧和技术
用变量约束
前面提到过两种，这里简单回顾，不贴出代码。
1.通过用变量设置inside的上下限
2.通过变量设置dist取值的出现概率
用非随机值
如果在产生激励的时候已经产生了大部分的激励，但是还缺少部分，这时候可以先写randomize，再通过rand_mode手动设置某个变量的值。
Sample 6.35 rand_mode disables randomization of variables
// Packet with variable length payload
class Packet;
rand bit [7:0] length, payload[];
constraint c_valid {length > 0;
payload.size() == length;}
function void display(string msg);
$display("\\n%s", msg);
$write("Packet len=%0d, payload size=%0d, bytes = ",
length, payload.size());
for(int i=0; (i<4 && i<payload.size()); i++)
$write(" %0d", payload[i]);
$display;
endfunction
endclass
Packet p;
initial begin
p = new();
// Randomize all variables
assert (p.randomize());
p.display("Simple randomize");
p.length.rand_mode(0); // Make length nonrandom,
p.length = 42; // set it to a constant value
assert (p.randomize()); // then randomize the payload
p.display("Randomize with rand_mode");
end
上面的代码约束length=payload.size，通过手动设置取消length的随机属性，再手动赋值，就可以控制payload数组的大小为42。
用约束检查取值
如果你手动改变了一些变量的值，可以通过handle.ran domize(null) 函数将所有变量都视为非随机，这样就能检查取值是否合法。
随机化部分变量
如果你只想随机化一部分变量，也可以，甚至可以单独随机化没有被标记为rand类型的变量。
这种方法不太常用，有时候可以用于探索边界。
Sample 6.36 Randomizing a subset of variables in a class
class Rising;
byte low;
// Not random
rand byte med, hi; // Random variable
constraint up
{ low < med; med < hi; } // See Section 6.4.2
endclass
initial begin
Rising r;
r = new();
r.randomize();
// Randomize med, hi; low untouched
r.randomize(med); // Randomize only med
r.randomize(low); // Randomize only low
end
开/关约束
如果你想得到两类完全不同的测试，常见办法是为每一类测试建立独自的约束，在随机化的时候启用/禁用。
Sample 6.38 Turning constraints on and off with constraint_mode
class Instruction;
rand opcode_e opcode;
constraint c_no_operands {
opcode == NOP || opcode == HALT;}
constraint c_one_operand {
opcode == CLR || opcode == NOT;}
endclass
Instruction instr;
initial begin
instr = new();
// Generate an instruction with no operands
instr.constraint_mode(0); // Turn off all constraints
instr.c_no_operands.constraint_mode(1);
assert (instr.randomize());
// Generate an instruction with one operand
instr.constraint_mode(0); // Turn off all constraints
instr.c_one_operand.constraint_mode(1);
assert (instr.randomize());
end
使用内嵌约束
前面已经介绍过，这里提一下它的问题。
1.由于内嵌约束分散在不同地方，所以当你在class内部的约束中加入新的时，可能会和某部分的内嵌约束冲突
2.这种内嵌约束难以重用
使用外部约束
外部约束和内嵌约束类似，都是可以增加约束，但它有一些优点。
1.可重用‘
2.可以对所有这个class的objects生效，而非仅仅在一次randomize中生效
如果外部约束声明了但是从来没使用会发生什么？不知道
Sample 6.39 Class with an external constraint
// packet.sv
class Packet;
rand bit [7:0] length;
rand bit [7:0] payload[];
constraint c_valid {length > 0;
payload.size() == length;}
constraint c_external;
endclass
Sample 6.40 Program defining an external constraint
// test.sv
program test;
constraint Packet::c_external {length == 1;}
…
endprogram
扩展类
未来会学到。有了它可以基于已有的类切换到增加了很多东西的扩展类。
6.11 随机化的常见错误
小心使用有符号变量
小心使用int，byte类有符号变量，除非你真的确定应该是有符号的。
对于下面的情况，我们可能得到32,32；也可能得到-63,127
Sample 6.41 Signed variables cause randomization problems
class SignedVars;
rand byte pkt1_len, pk2_len;
constraint total_len {
pkt1_len + pk2_len == 64;
}
endclass
你可能想那就不用有符号，换为下面的情况
也有问题，比如一个是32'h8000_0000和32'h8000_0040，相加后舍弃高位也可能符合结果
Sample 6.42 Randomizing unsigned 32-bit variables
class Vars32;
rand bit [31:0] pkt1_len, pk2_len; // unsigned type
constraint total_len {
pkt1_len + pk2_len == 64;
}
endclass
最好的办法是需要几位就给几位，尽量不要给32位这种很大的
Sample 6.43 Randomizing unsigned 8-bit variables
class Vars8;
rand bit [7:0] pkt1_len, pkt2_len; // 8-bits wide
constraint total_len {
pkt1_len + pkt2_len == 9Õd64;
}
endclass
提高solver的性能小技巧
1.不要用乘除，如果是2次幂的操作，用移位符
2.2次幂的取模操作可以替换为带掩码的位与
3.位宽小于32位的更快
6.12 迭代和数组约束
如何对数组进行约束？你可能想到foreach，但是它的性能比较差。我们可以用以下几个方面
数组大小
用.size约束数组大小。记得要加上界，否则可能会特别大。
Sample 6.44 Constraining dynamic array size
class dyn_size;
rand logic [31:0] d[];
constraint d_size {d.size() inside {[1:10]}; }
endclass
元素之和
如果我们要在10周期内串行发送4bit数，那么就需要一个信号来指示当前周期的数据是否有效，下面的例子用的是strobe，通过控制和为4控制了有效个数。
Sample 6.45 Random strobe pattern class
parameter MAX_TRANSFER_LEN = 10;
class StrobePat;
rand bit strobe[MAX_TRANSFER_LEN];
constraint c_set_four { strobe.sum() == 4Õh4; }
endclass
initial begin
StrobePat sp;
int count = 0; // Index into data array
sp = new();
assert (sp.randomize());
foreach (sp.strobe[i]) begin
@bus.cb;
bus.cb.strobe <= sp.strobe[i];
// If strobe is enabled, drive out next data word
if (sp.strobe[i])
bus.cb.data <= data[count++];
end
end
数组约束的问题
本节讲的问题前面出现过，这里简单表述一下。如果以一个数组的和作为约束点，要求和小于1024，数组的元素个数在1-8之间。
1.如果是有符号变量，那么产生的数值可能有正有负
2.如果以无符号为变量，每个变量为8bits，那么和也会是8bits，所以产生的数值可能正常，但计算出的和并不正常
3.如果用无符号32bit，那么会有大变量导致和溢出，反而使和变小
4.如果用10bit，那么每个元素的大小经常会大于255，这也是我们不想要的。
最后，单独从和的宏观角度进行约束是不够的，还是需要对单个元素进行约束。
约束数组和队列的每一个元素
最简单的约束方法就是用foreach
Sample 6.55 Simple foreach constraint: good_sum5
class good_sum5;
rand uint len[];
constraint c_len {foreach (len[i])
len[i] inside {[1:255]};
len.sum < 1024;
len.size() inside {[1:8]};}
endclass
也可以用foreach约束元素之间的关系，但是这么做的话要注意边界元素
Sample 6.57 Creating ascending array values with foreach
class Ascend;
rand uint d[10];
constraint c {
foreach (d[i]) // For every element
if (i>0) // except the first
d[i] > d[i-1]; // compare with previous element
}
endclass
产生具有不同元素值的数组
怎么样能够得到一个随机数组，它的元素值各不相同？你可能会想到用randc标记数组，但是这样随机化得到的数组元素值基本相同。你也可能想到在约束中写循环判断，但是这种方法的复杂度极高。
下面是一个标准方法。用一个随机标量去随机化，得到结果以后赋值给数组。
Sample 6.59 Creating unique array values with a randc helper class
class randc8;
randc bit [7:0] val;
endclass
class LittleUniqueArray;
bit [7:0] ua [64]; // Array of unique values
function void pre_randomize;
randc8 rc8;
rc8 = new();
foreach (ua[i]) begin
assert(rc8.randomize());
ua[i] = rc8.val;
end
endfunction
endclass
随机化handle array
handle array的随机化特点是在randomize之前要手动为每个handle创建object，也即array[i] = new()。object的内容不会被随机化。
Sample 6.63 Constructing elements in a random array
parameter MAX_SIZE = 10;
class RandStuff;
rand int value;
endclass
class RandArray;
rand RandStuff array[]; // DonÕt forget rand!
constraint c {array.size() inside {[1:MAX_SIZE]}; }
function new();
array = new[MAX_SIZE]; // Allocate maximum size
foreach (array[i])
array[i] = new();
endfunction;
endclass
RandArray ra;
initial begin
ra = new(); // Construct array and all objects
assert(ra.randomize()); // Randomize and maybe shrink array
foreach (ra.array[i])
$display(ra.array[i].value);
end
6.13 原子激励vs场景激励
基于历史的原子发生器
你可以写一个post_randomize函数复制历史事务用于下一次随机化
这种方法对较小规模的测试比较好。
随机序列
下面的代码就是随即序列，它是程序性代码，和类中写数据和约束的代码不一样。
stream表示序列由以下三个事务组成，每个事务由各自的权重。
cfg_read是对这个事务的描写，它的行为是可能执行一次cfg_read_task；也可能是执行一次cfg_read_task再执行一次cfg_read。
Sample 6.64 Command generator using randsequence
initial begin
for (int i=0; i<15; i++) begin
randsequence (stream)
stream : cfg_read := 1 |
io_read := 2 |
mem_read := 5;
cfg_read : { cfg_read_task; } |
{ cfg_read_task; } cfg_read;
mem_read : { mem_read_task; } |
{ mem_read_task; } mem_read;
io_read : { io_read_task; } |
{ io_read_task; } io_read;
endsequence
end // for
end
task cfg_read_task;
…
endtask
使用它有几个问题。
1.随机序列是程序性代码，有别于其他代码，需要单独维护
2.如果你想加一个事务进去，必须要改源代码，不能用扩展的方式加
随机object数组
最后一种产生随机序列的形式是随机化整个对象数组。你可以建立指向数组的前一个和后一个对象的约束，solver会同时求解所有的约束。由于整个序列同时产生，你可以在发送第一个事务前就知道所有数据的校验和、事务的总数等信息。
组合序列
你可以把多个序列组合在一起，得到一个更真实地事务流。
6.14 随机控制
randcase
Sample 6.65 Random control with randcase and $urandom_range
initial begin
int len;
randcase
1: len = $urandom_range(0, 2); // 10%: 0, 1, or 2
8: len = $urandom_range(3, 5); // 80%: 3, 4, or 5
1: len = $urandom_range(6, 7); // 10%: 6 or 7
endcase
$display("len=%0d", len);
end
randcase比随即约束更难修改，如果是一个大类中的小部分，那么用随机约束要更好。
Sample 6.66 Equivalent constrained class
class LenDist;
rand int len;
constraint c
{len dist {[0:2] := 1, [3:5] := 8, [6:7] := 1}; }
endclass
LenDist lenD;
initial begin
lenD = new();
assert (lenD.randomize());
$display("Chose len=%0d", lenD.len);
end
小心使用randcase，因为它不留下任何线索，如果你想注入错误，就需要一个变量告诉scoreboard。如果在class中使用这个变量，就必须声明成rand，并用约束在不同测试中改变。
randcase决策树
Sample 6.67 Creating a decision tree with randcase
initial begin
// Level 1
randcase
one_write_wt: do_one_write();
one_read_wt: do_one_read();
seq_write_wt: do_seq_write();
seq_read_wt: do_seq_read();
endcase
end
// Level 2
task do_one_write;
randcase
mem_write_wt: do_mem_write();
io_write_wt: do_io_write();
cfg_write_wt: do_cfg_write();
endcase
endtask
task do_one_read;
randcase
mem_read_wt: do_mem_read();
io_read_wt: do_io_read();
cfg_read_wt: do_cfg_read();
endcase
endtask
6.15 随机数发生器
伪随机数发生器（PRNG）
state就是种子
Sample 6.68 Simple pseudorandom number generator
reg [31:0] state = 32Õh12345678;
function logic [31:0] my_random;
logic [63:0] s64;
s64 = state * state;
state = (s64 >> 16) + state;
my_random = state;
endfunction
多个发生器
如果所有线程共享一个generator，那么他们会污染彼此的数据，随机稳定性变差。
sv中为每一个object和thread配备了单独的发生器。
层次化种子
每个测试的PRNG的种子都来源于它的父种子，每个测试之间的种子都是互相独立的。
任何对于代码的修改都会改变测试的事务流，如果你在测试一半的时候因为修改代码导致某个事务不再出现了，这就不太好。解决办法是在原有代码下面新增代码，新开一个线程，这样虽然也会改变，但是会减小危害。
Sample 6.70 Test code after modification
function void build();
pci_gen gen0, gen1;
atm_gen agen;
gen0 = new();
gen1 = new();
gen = new();
fork
gen0.run();
gen1.run();
gen.run();
join
endfunction : build
6.16 随机器件配置
将“测试平台的硬件配置”封装成一个独立的随机类，然后在仿真流程的不同阶段（生成、构建、运行）使用这个随机结果，从而高效地验证 DUT 在不同配置模式下的行为。
比如，下面定义了4个以太网口的配置
Sample 6.71 Ethernet switch configuration class
class eth_cfg;
rand bit [ 3:0] in_use; // Ports used in test
rand bit [47:0] mac_addr[4]; // MAC addresses
rand bit [ 3:0] is_100; // 100mb mode
rand uint run_for_n_frames; // # frames in test
// Force some addr bits when running in unicast mode
constraint local_unicast {
foreach (mac_addr[i])
mac_addr[i][41:40] == 2'b00;
}
constraint reasonable { // Limit test length
run_for_n_frames inside {[1:100]};
}
endclass : eth_cfg
下面是把以太网口配置放到了environment中，通过随机化得到哪个口被使用，build是把要使用的gen和drv器件生成，run则是启动。
注意，build也可以不管使不使用都生成，这样run的时候也不用判断，坏处是内存消耗多一点
Sample 6.72 Building environment with random configuration
class Environment;
eth_cfg cfg;
eth_src gen[4];
eth_mii drv[4];
function new();
cfg = new(); // Construct the cfg
endfunction
function void gen_cfg;
assert(cfg.randomize()); // Randomize the cfg
endfunction
// Use random configuration to build the environment
function void build();
foreach (gen[i])
if (cfg.in_use[i]) begin
gen[i] = new();
drv[i] = new();
if (cfg.is_100[i])
drv[i].set_speed(100);
end
endfunction
task run();
foreach (gen[i])
if (cfg.in_use[i]) begin
// Start the testbench transactors
gen[i].run();
…
end
endtask
task wrap_up();
// Not currently used
endtask
endclass : Environment
下面是在测试中使用的示例
ample 6.73 Simple test using random configuration
program test;
Environment env;
initial begin
env = new(); // Construct environment
env.gen_cfg; // Create random configuration
env.build(); // Build the testbench environment
env.run(); // Run the test
env.wrap_up(); // Clean up after test & report
end
endprogram
约束随机测试（CRT）是产生验证复杂设计所需激励的唯一办法。
