本篇介绍薄膜热电偶的材料属性定义，以及如何在壳模型中配置多层材料堆叠。
1. 材料体系
K 型热电偶由 NiCr（镍铬，正极）和 NiSi（镍硅，负极）两种材料组成。在 COMSOL 中分别创建两种材料，并赋予全部所需属性。
NiSi 材料参数（mat3 /mat6）：
表格
| 密度 | rho | 8585 | kg/m³ |
| 导热系数 | k_iso | 16 | W/(m·K) |
| 恒压热容 | Cp | 500 | J/(kg·K) |
| 电导率 | sigma | 1.11e6 | S/m |
| 塞贝克系数 | S_iso | -19e-6 | V/K |
| 相对介电常数 | epsilon | 6 | 1 |
NiCr 材料参数（mat4 /mat5）：
表格
| 密度 | rho | 8500 | kg/m³ |
| 导热系数 | k_iso | 16 | W/(m·K) |
| 恒压热容 | Cp | 450 | J/(kg·K) |
| 电导率 | sigma | 9.09e5 | S/m |
| 塞贝克系数 | S_iso | 22e-6 | V/K |
| 相对介电常数 | epsilon | 6 | 1 |
注意塞贝克系数的符号差异：NiCr 为正（+22 μV/K），NiSi 为负（-19 μV/K），两者温差电动势叠加，这是 K 型热电偶输出信号的来源。
2. 壳材料厚度设置
由于采用壳模型，需要在材料节点中额外指定壳厚度：
- NiCr（mat5）：厚度 lth = 800 [nm]
- NiSi（mat6）：厚度 lth = 800 [nm]
- 坐标系选择「边界坐标系 1」，位置「底边在边界」
3. 多层材料堆叠（Layered Material）
在热结点环形区域，NiCr 和 NiSi 薄膜上下堆叠，因此需要创建多层材料堆叠节点。

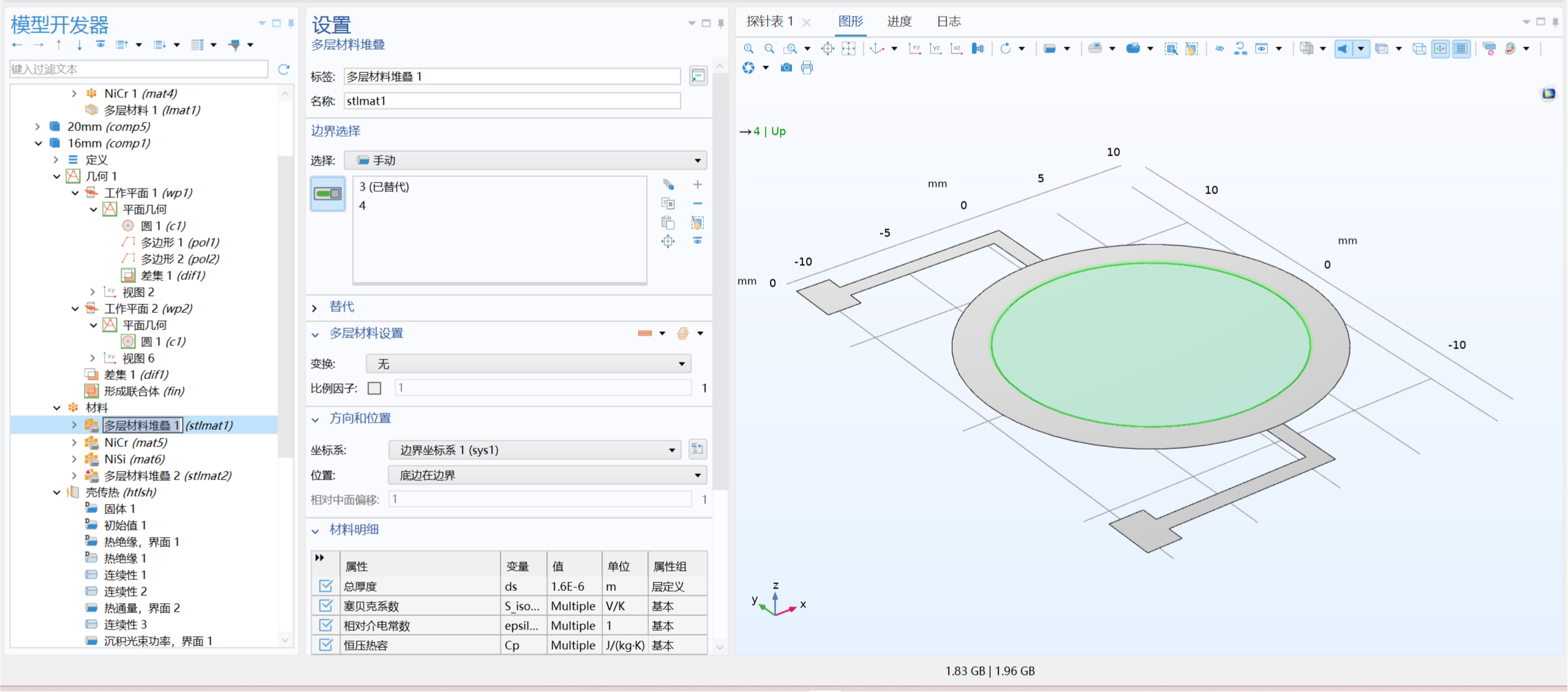

多层材料堆叠 1（stlmat1）：
- 边界选择：中心内圆区域（边界 4）
- 总厚度 ds = 1.6E-6 m（即两层 800nm 薄膜之和）
- 坐标系：边界坐标系 1，位置「底边在边界」
- 材料明细包含：塞贝克系数（Multiple）、相对介电常数（Multiple）、恒压热容（Multiple）等，各层取对应材料的值
多层材料堆叠 2（stlmat2）：
- 边界选择：环形过渡区（边界 3）
- 总厚度同样为 1.6E-6 m
- 配置与 stlmat1 一致
4. 材料分配总结
表格
| NiSi 引线 | 1 (mat6) | NiSi 单层壳，800nm |
| NiCr 引线 | 2 (mat5) | NiCr 单层壳，800nm |
| 环形过渡区 | 3 (stlmat2) | NiCr/NiSi 多层堆叠，1.6μm |
| 中心热结点 | 4 (stlmat1) | NiCr/NiSi 多层堆叠，1.6μm |
5. 关键注意事项
下一篇将介绍壳传热物理场的设置，重点是高斯激光脉冲沉积边界条件。
