光通信：原理、器件与系统设计
本文从工程角度系统介绍光通信系统，包括光源、调制器、光纤、光放大器和接收机等关键器件，阐述主要损伤和链路预算，并将这些概念与长途、城域和数据中心光系统联系起来。

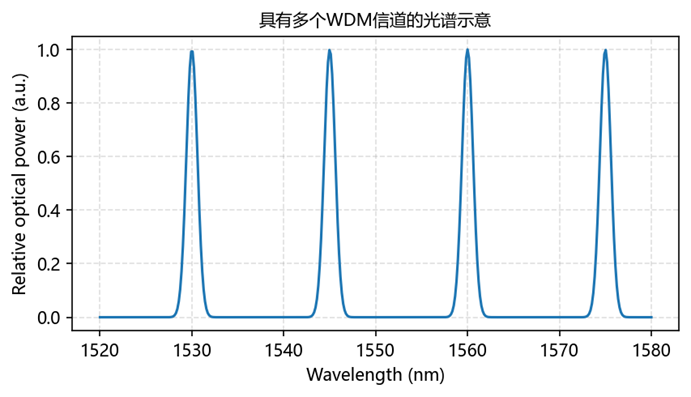

图1：包含多个波分复用信道的示例光谱。
图2：跨越多个跨段的光链路预算示意，展示损耗与放大增益的交替。

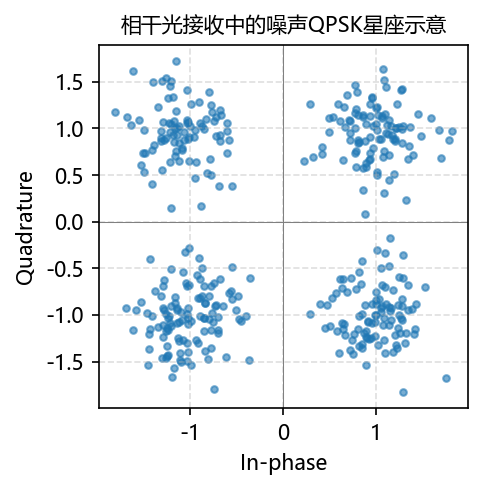

图3：噪声QPSK星座示意，用于说明相干光检测和OSNR影响。
|
器件 |
作用 |
典型实现形式 |
关键参数 |
说明 |
|
激光光源 |
产生相干光载波。 |
DFB/DBR激光器、外腔激光等。 |
光功率、线宽、中心波长。 |
决定调制格式和OSNR，相位噪声影响相干检测性能。 |
|
调制器 |
在光载波上加载数据信息。 |
Mach–Zehnder调制器、电吸收调制器等。 |
消光比、带宽、啁啾等。 |
用于强度和相位调制，线性度直接影响系统性能。 |
|
光纤 |
在长距离上传输光信号。 |
单模光纤、色散位移光纤等。 |
衰减、色散和非线性等。 |
作为信道介质，其特性决定色散补偿和非线性管理策略。 |
|
光放大器 |
补偿链路中的光功率损耗。 |
掺铒光纤放大器（EDFA）、拉曼放大器等。 |
增益、噪声系数和饱和功率等。 |
长途链路的关键器件，同时引入ASE噪声。 |
|
接收机 |
将光信号转换为电信号并恢复数据。 |
直接检测PIN/APD接收机、带本振的相干接收机。 |
响应度、带宽和噪声特性等。 |
直接检测与相干检测的选择决定调制方式和DSP复杂度。 |
表1：光通信核心器件、作用及关键参数。
|
损伤类型 |
物理来源 |
影响 |
缓解措施 |
|
衰减 |
光纤本征损耗及连接/熔接损耗。 |
降低光功率，限制传输距离和OSNR。 |
采用低损耗光纤、优化熔接，并部署光放大器。 |
|
色散 |
不同波长的传播速度不同。 |
脉冲展宽，引入符号间干扰。 |
色散补偿光纤、DSP均衡和适当调制设计。 |
|
偏振模色散（PMD） |
随机双折射导致不同偏振分量传播延迟不同。 |
造成高速信号失真，性能随时间波动。 |
采用PMD容忍度高的调制、适配均衡以及光纤管理。 |
|
非线性效应 |
Kerr效应、自/交相位调制、四波混频等。 |
引入相位噪声、光谱展宽和跨信道干扰。 |
功率管理、色散映射、先进调制与DSP补偿。 |
表2：主要光通信损伤、物理来源、影响及缓解策略。
|
系统场景 |
关键技术 |
设计关注点 |
说明 |
|
长途WDM传输 |
高阶调制、EDFA/拉曼放大和色散管理等。 |
在非线性和OSNR约束下最大化频谱效率和传输距离。 |
用于骨干网和海底光缆系统。 |
|
城域和接入网络 |
低阶调制、更简单的放大/分光结构等。 |
成本和简单性，同时支持大量接入用户。 |
常采用PON架构和标准化光模块。 |
|
数据中心互连 |
短距光互连、PAM4或相干调制等。 |
在每根光纤上实现高容量，同时保证低时延和低功耗。 |
特点是密集封装和高端口密度。 |
|
光纤无线与前传 |
模拟/数字光纤无线、波长复用等。 |
保持RF信号在光链路上的保真度。 |
支撑集中式RAN和5G前传应用。 |
表3：典型光通信系统场景及设计关注点。
1. 光通信系统概览
光通信利用在光纤中传播的光来承载高速信号，与无线系统相比具有极高带宽、低损耗和抗电磁干扰等优势。
典型系统包括光源、调制器、光纤、光放大器和接收机，可构成点到点、环形或网状拓扑。设计需在传输距离、容量、成本和运维复杂度之间折衷。
2. 光源与调制技术
激光光源提供指定波长的相干载波，其功率、线宽和稳定性是关键指标。直接调制通过改变驱动电流编码数据，外调制器（如Mach–Zehnder）则通过更线性的方式控制相位和强度。
QPSK、QAM和PAM4等高阶调制格式可提高频谱效率，但需要相干检测和复杂的接收端DSP处理来应对损伤。
3. 光纤及其传输特性
单模光纤在低损耗条件下引导光信号，但会产生色散和非线性效应。色散导致脉冲随时间展宽，非线性则在高功率下引入相位偏移和信道间混频。
设计人员通过选择光纤类型、构造色散映射以及控制发射功率来管理这些效应，通常将物理色散补偿与数字均衡结合使用。
4. 光放大与噪声
掺铒光纤放大器等器件用于补偿光纤损耗，但会引入放大自发辐射噪声（ASE），降低OSNR并影响误码性能。拉曼放大器提供沿光纤分布的增益，可实现不同系统折衷。
链路预算在多个跨段上计算功率和OSNR，考虑损耗、放大增益和噪声。这些预算指导跨段长度、放大器布置以及调制/编码方案选择。
5. 直接检测与相干检测
直接检测接收机测量光强度，适用于OOK和PAM4等相对简单的调制方式。相干接收机则通过本振与信号混频同时恢复幅度和相位，从而支持更复杂的星座和强大的DSP均衡。
相干系统可通过DSP灵活处理色散和PMD，但需要精确的激光控制和更高复杂度；在短距、成本敏感的应用中，直接检测仍具有优势。
6. 损伤与设计策略
衰减、色散、PMD和非线性共同限制系统性能。设计策略包括选择具备适当鲁棒性的调制格式、优化功率、电路以及使用色散补偿光纤和DSP均衡器。
信息论分析、仿真和外场试验有助于量化损伤带来的性能惩罚，并在部署前验证缓解策略的有效性。
7. 应用场景与发展方向
长途WDM系统在频谱效率和传输距离上持续推进，驱动骨干业务需求增长。城域和接入网络强调成本和可扩展性，常采用标准化PON和DWDM方案。数据中心光互连则聚焦端口密度和能效。
未来方向包括采用多芯光纤的空间复用、弹性光网络以及光与无线系统更紧密的融合，例如光纤无线和前传架构。
