绘制象棋棋盘 | Java界面实战三

继承
- 1. 继承的概念
- 2. 继承的特点
- 3. 继承的格式
- 4. 继承的说明
- 5. 在界面中的运用
- 6. 创建界面
Graphics 绘制
- 1. 画直线（drawLine）
- 2. 绘制矩形
- 3. 绘制椭圆与圆弧
- 4. 绘制多边形
- 5. 绘制文字
- 6. 设置颜色与字体
- 7. 绘制图像
棋盘绘制
- 1. 网格线
- 2. 楚河汉界
- 3. 棋盘美化：背景图片与防遮挡
- 4. 绘制棋子
完整源码整合：GoUI、MyFrame、XQ 三合一
- GoUI类
- MyFrame类
- XQ类

继承

在正式开始之前，我们需要掌握继承的相关知识

1. 继承的概念

继承是面向对象编程中的重要特性。子类通过继承父类，可以获得父类的属性和方法，并在此基础上进行扩展和改造。

接口：通过一个类实现接口，类中必须重写接口中的方法。
类继承：通过继承另一个类，也可以重写这个类的方法。

2. 继承的特点

可以继承另一个类的属性和方法。

可以重写这个类的方法，进行扩展和改造。

3. 继承的格式

class 子类名 extends 父类名 {
// 子类内容
}

4. 继承的说明

子类可以替代父类。
子类基于父类方法进行扩展。

5. 在界面中的运用

在编写带有图形界面的游戏时，我们会创建一个自己的类，让它继承 JFrame，从而拥有窗体的基本能力。

public class MyFrame extends JFrame {
// 示例：继承 JFrame 后，可以重写窗体的刷新方法
// 重写paint方法窗体被改变尺寸时会自动调用
@Override
public void paint(Graphics g) {
super.paint(g);// 绘制原本的窗体中的白板
// 在这里添加需要绘制到界面上的内容
}
}

程序讲解

public class MyFrame extends JFrame

定义一个自己的窗体类 MyFrame，并通过 extends 继承 JFrame。这样 MyFrame 就直接拥有了窗体的基本能力，例如标题栏、可调整大小、可关闭等。

@Override

@Override 是一个注解，表示下面的 paint 方法不是新写一个普通方法，而是在重写父类已有的方法。加上它以后，如果我们把方法名写错，例如写成 Paint，编译器会直接提示错误，帮我们提前发现问题。

public void paint(Graphics g)

paint 是窗体需要重新绘制时自动调用的方法。例如：

窗体第一次显示时；
窗体大小被改变时；
窗体被遮挡后又重新显示时。

Graphics g 可以理解为一支“画笔”，后面要在界面上画棋盘、画游戏页面，主要就是通过这个 g 来完成。

super.paint(g);

super 代表父类对象。这里调用父类的 paint 方法，意思是：先让 JFrame 完成它原本该做的绘制工作，再执行我们自己添加的绘制内容。

如果不写 super.paint(g);，父类原有的基础绘制逻辑可能不会执行，窗口看起来会不完整，例如背景没有被正常刷新。

自定义绘制内容

在注释 // 在这里添加需要绘制到界面上的内容的位置，就可以使用 g 来绘制自己的内容，例如：

g.drawRect(x, y, width, height); // 画矩形
g.drawString("游戏开始", x, y); // 画文字

棋盘、棋子、游戏页面等都可以通过这一步骤绘制出来。

6. 创建界面

package Frame0813;

import javax.swing.*;

public class GoUI {
public void showUI(){
MyFrame jf = new MyFrame();
jf.setTitle("象棋");
jf.setSize(900, 900);
jf.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
jf.setVisible(true);
}
static void main(){
GoUI ui = new GoUI();
ui.showUI();
}
}

在代码中，重点关注这一句：MyFrame jf = new MyFrame();。

在实战一、二中，我们写的都是 JFrame jf = new JFrame();，为什么这里要换成 MyFrame 呢？主要原因有两点：

MyFrame 继承自 JFrame，所以它本质上仍然是一个窗体，JFrame 原有的方法都可以继续使用。
MyFrame 中重写了 paint(Graphics g) 方法。只有创建 MyFrame 对象，窗体刷新时才会执行我们自定义的绘制逻辑；如果仍然创建 JFrame jf = new JFrame();，就不会调用 MyFrame 中的 paint 方法，后面也就无法在窗体上画出棋盘和游戏页面。

因此，MyFrame jf = new MyFrame(); 可以理解为：创建了一个“带自定义绘制能力”的窗体。

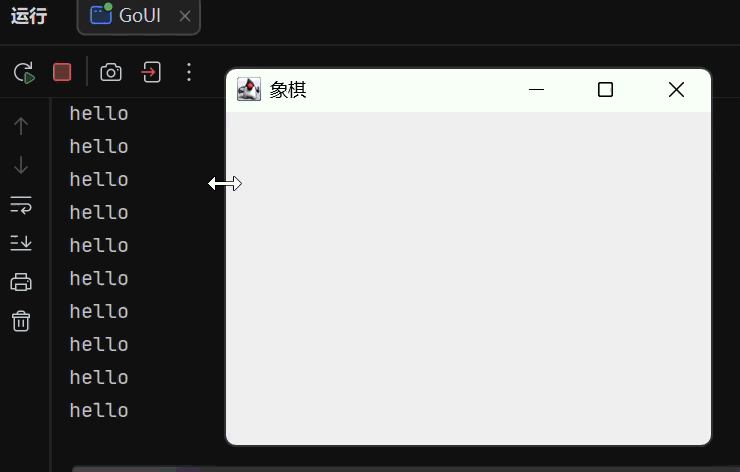

运行效果：

在这里插入图片描述

Graphics 绘制

了解完接口后，我们再来看一看 Graphics 绘制。Graphics 可以理解为前面 paint(Graphics g) 中的那支“画笔”，接下来画直线、矩形、文字以及棋盘，都要依靠它来完成。

1. 画直线（drawLine）

drawLine(int x1, int y1, int x2, int y2)：画直线，从 (x1, y1) 到 (x2, y2)。

g.drawLine(10, 10, 100, 100);

在这里插入图片描述

2. 绘制矩形

drawRect(int x, int y, int width, int height)：画空心矩形，x,y 是左上角坐标。
fillRect(int x, int y, int width, int height)：填充实心矩形。

g.drawRect(50, 50, 200, 100); // 空心矩形
g.fillRect(300, 50, 200, 100); // 实心矩形

在这里插入图片描述

3. 绘制椭圆与圆弧

drawOval(int x, int y, int w, int h)：画椭圆；当 w = h 时就是圆。
fillOval(int x, int y, int w, int h)：填充实心椭圆或圆。
drawArc(int x, int y, int w, int h, int startAngle, int arcAngle)：画圆弧。
fillArc(int x, int y, int w, int h, int startAngle, int arcAngle)：填充扇形。

注：在画圆弧与扇形时，startAngle 表示起始角度，arcAngle 表示从起始角度开始扫过的角度。在 Java 的坐标系中，0° 指向右侧，角度沿逆时针方向增加。

g.drawOval(50, 200, 100, 100); // 正圆
g.fillOval(200, 200, 100, 60); // 实心椭圆
g.drawArc(350, 200, 100, 100, 0, 180); // 半圆弧
g.fillArc(500, 200, 100, 100, 0, 90); // 扇形

在这里插入图片描述

说明：矩形和椭圆的 x,y 坐标都表示它们“外接矩形”的左上角位置。因此，只要让矩形和椭圆的 x,y,w,h 保持一致，就能画出一个矩形的内切椭圆；当 w = h 时，这个内切椭圆就变成了矩形的内切圆。

// 先画矩形，再画出它的内切圆
g.drawRect(50, 50, 100, 100);
g.drawOval(50, 50, 100, 100);

在这里插入图片描述

4. 绘制多边形

drawPolygon(int[] xPoints, int[] yPoints, int nPoints)：画多边形。
fillPolygon(int[] xPoints, int[] yPoints, int nPoints)：填充多边形。

参数说明：

xPoints：多边形所有顶点的 x 坐标数组。
yPoints：多边形所有顶点的 y 坐标数组；xPoints[i] 与 yPoints[i] 共同确定第 i 个顶点。
nPoints：实际参与绘制的顶点数量，通常等于数组长度。如果数组较长但只想使用前面几个顶点，可以传入更小的数值。

绘制时，程序会按照顶点顺序依次连线，最后自动连接首尾顶点，形成封闭的多边形。

下面再通过两个例子加深理解。

示例 1：绘制正五边形

// 1. 绘制正五边形：5 个顶点均匀分布在圆周上，相邻顶点夹角 72°
int[] xs = {150, 207, 185, 115, 93};
int[] ys = {340, 381, 449, 449, 381};
g.drawPolygon(xs, ys, 5);

请添加图片描述

示例 2：小房子

// 2. 先画三角形屋顶
int[] roofX = {150, 200, 250};
int[] roofY = {300, 250, 300};
g.drawPolygon(roofX, roofY, 3);

// 再画四边形墙体
int[] bodyX = {160, 160, 240, 240};
int[] bodyY = {300, 350, 350, 300};
g.drawPolygon(bodyX, bodyY, 4);

这里通过组合两个多边形，就能画出一个小房子。实际项目中很多复杂图形也是这样由基础多边形拼接出来的。在这里插入图片描述

5. 绘制文字

drawString(String str, int x, int y)：绘制文字，x,y 是文字左下角位置。

g.drawString("Hello Java", 20, 500);

6. 设置颜色与字体

setColor(Color c)：设置画笔颜色。
setFont(Font font)：设置字体。

g.setColor(Color.RED);
g.setFont(new Font("宋体", Font.BOLD, 20));

三个结合的效果：

g.setColor(new Color(12,123,25));
g.setFont(new Font("宋体", Font.BOLD, 30));
g.drawString("Hello Java", 20, 500);

在这里插入图片描述

7. 绘制图像

ImageIcon(String filename)：根据文件路径加载一张图片，生成 ImageIcon 对象。
getImage()：从 ImageIcon 对象中取出真正用于绘制的 Image 图片。
drawImage(Image img, int x, int y, int width, int height, ImageObserver observer)：把图片绘制到界面上。
- x,y：图片左上角在窗口中的坐标。
- width,height：图片绘制后的宽度和高度；如果不写这两个参数，则按图片原本大小绘制。
- observer：通常直接写 null。

ImageIcon img = new ImageIcon("D:\\\\CodeTeach\\\\Java\\\\chinesechess1.png");
g.drawImage(img.getImage(), 0, 0, 900, 900, null);

代码说明

new ImageIcon("…") 用来加载本地电脑上的棋盘背景图片；路径中的 \\\\ 是 Java 字符串里 \\ 的转义写法。
img.getImage() 取出 ImageIcon 中的 Image 对象，再交给 g 去绘制。
g.drawImage(img.getImage(), 0, 0, 900, 900, null) 表示从窗口左上角 (0, 0) 开始，把图片绘制成 900 × 900 的大小。
如果图片路径写错或文件不存在，图片会加载失败，界面上就看不到背景图；实际使用时需要先确认图片位置是否正确。

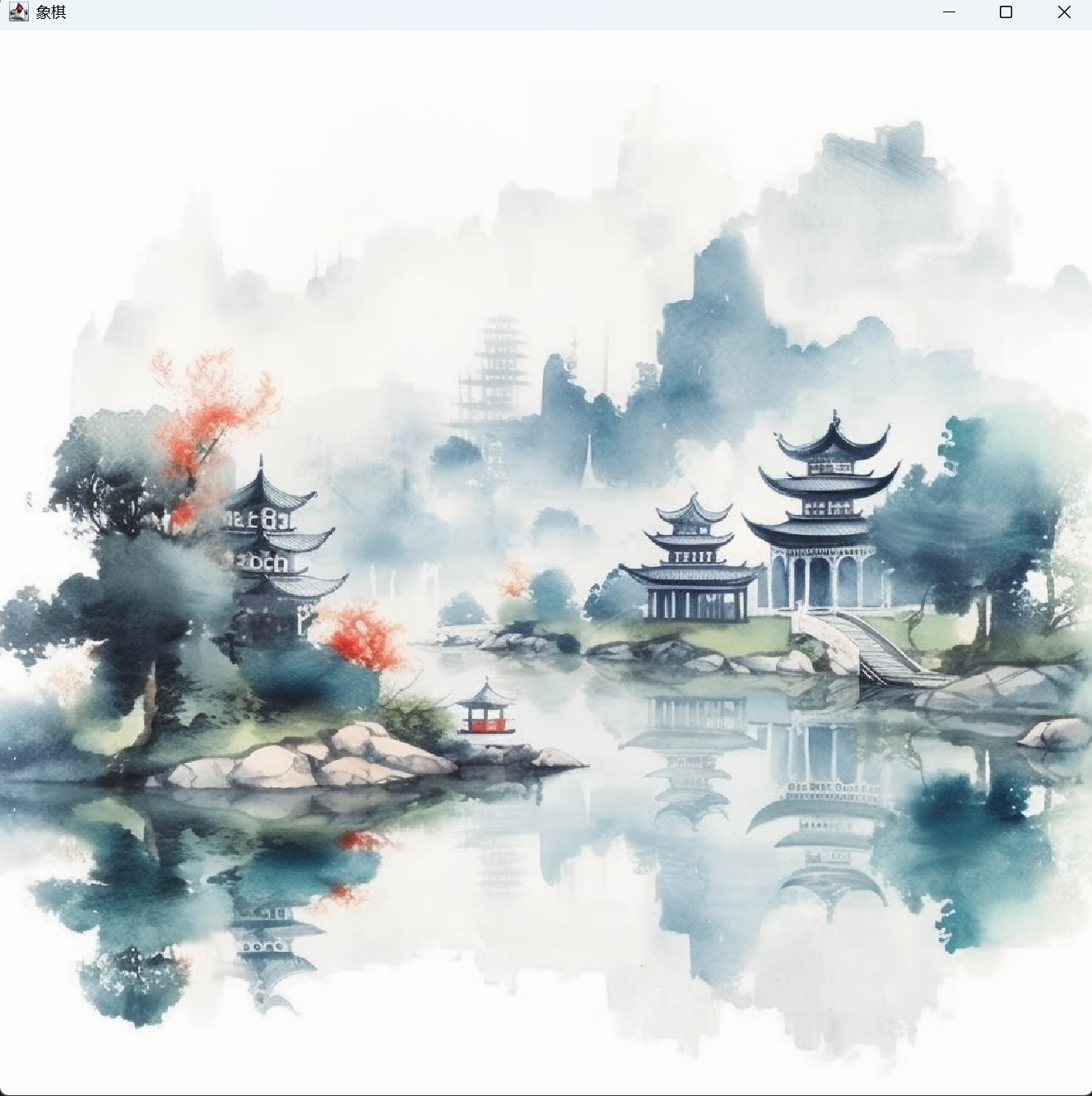

效果：在这里插入图片描述

棋盘绘制

1. 网格线

在画之前，我们需要先定义一批绘制棋盘时要用到的常量。这样后面画网格线、画棋子时都可以直接使用这些变量，统一修改位置和大小也会更加方便。

X = 80：棋盘左上角的 x 坐标，决定棋盘在窗口中的横向起点。
Y = 100：棋盘左上角的 y 坐标，决定棋盘在窗口中的纵向起点。
SIZE = 80：每个格子的间距，也就是相邻两条线之间的距离。SIZE 是棋盘绘制的关键参数，后面调整棋盘大小主要就是修改它。
ROW = 9：棋盘的行数，表示横向排列的行数。
COL = 8：棋盘的列数，表示纵向排列的列数。

// 棋盘绘制参数
int X = 80; // 棋盘左上角 x 坐标
int Y = 100; // 棋盘左上角 y 坐标
int SIZE = 80; // 每个格子的间距
int ROW = 9; // 棋盘行数
int COL = 8; // 棋盘列数

接着，我们使用 for 循环来画网格线。网格线的本质，就是由多条横线和竖线交叉组成的：因此，我们只需要分别控制每条横线、竖线的位置，就能用循环批量绘制出完整棋盘。

package Frame0813;

import javax.swing.*;
import java.awt.*;

public class MyFrame extends JFrame {
int X = 80,Y=100,SIZE=80,ROW=9,COL=8;

@Override
public void paint(Graphics g) {
super.paint(g);
for (int i = 0; i <=ROW; i++) {
g.drawLine(X,Y+i*SIZE,X+COL*SIZE,Y+i*SIZE);
}
for (int i = 0; i <=COL; i++) {
g.drawLine(X+i*SIZE,Y,X+i*SIZE,Y+ROW*SIZE);
}
}
}

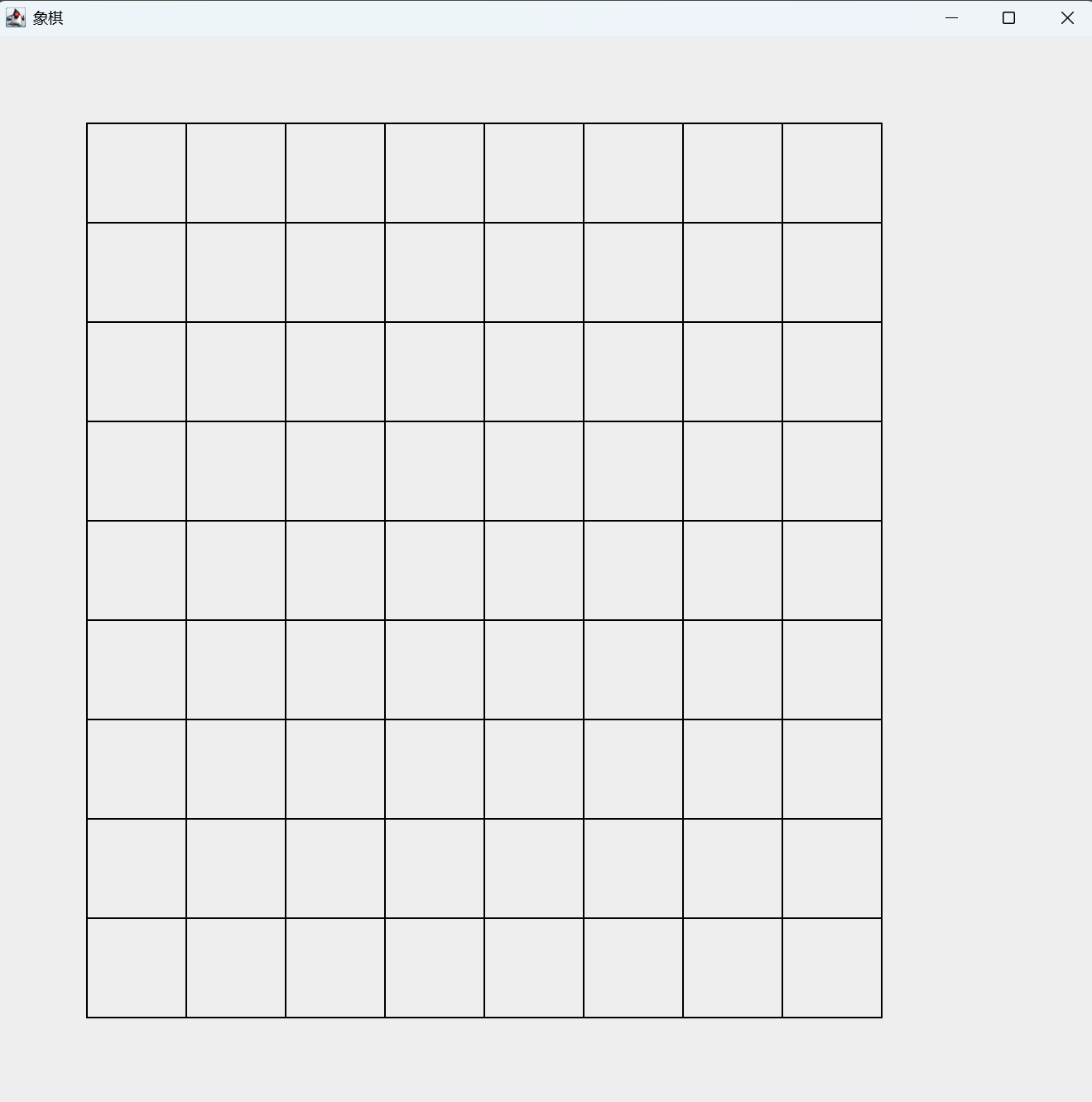

在这里插入图片描述

2. 楚河汉界

象棋棋盘中间是楚河汉界，通常不需要竖线，而是一段空白区域。绘制时，我们可以先画一个白色矩形，把中间多余的网格线覆盖住，让棋盘中央自然形成楚河汉界。

g.setColor(Color.WHITE);
g.fillRect(X, Y+4*SIZE, (ROW–1)*SIZE, SIZE);

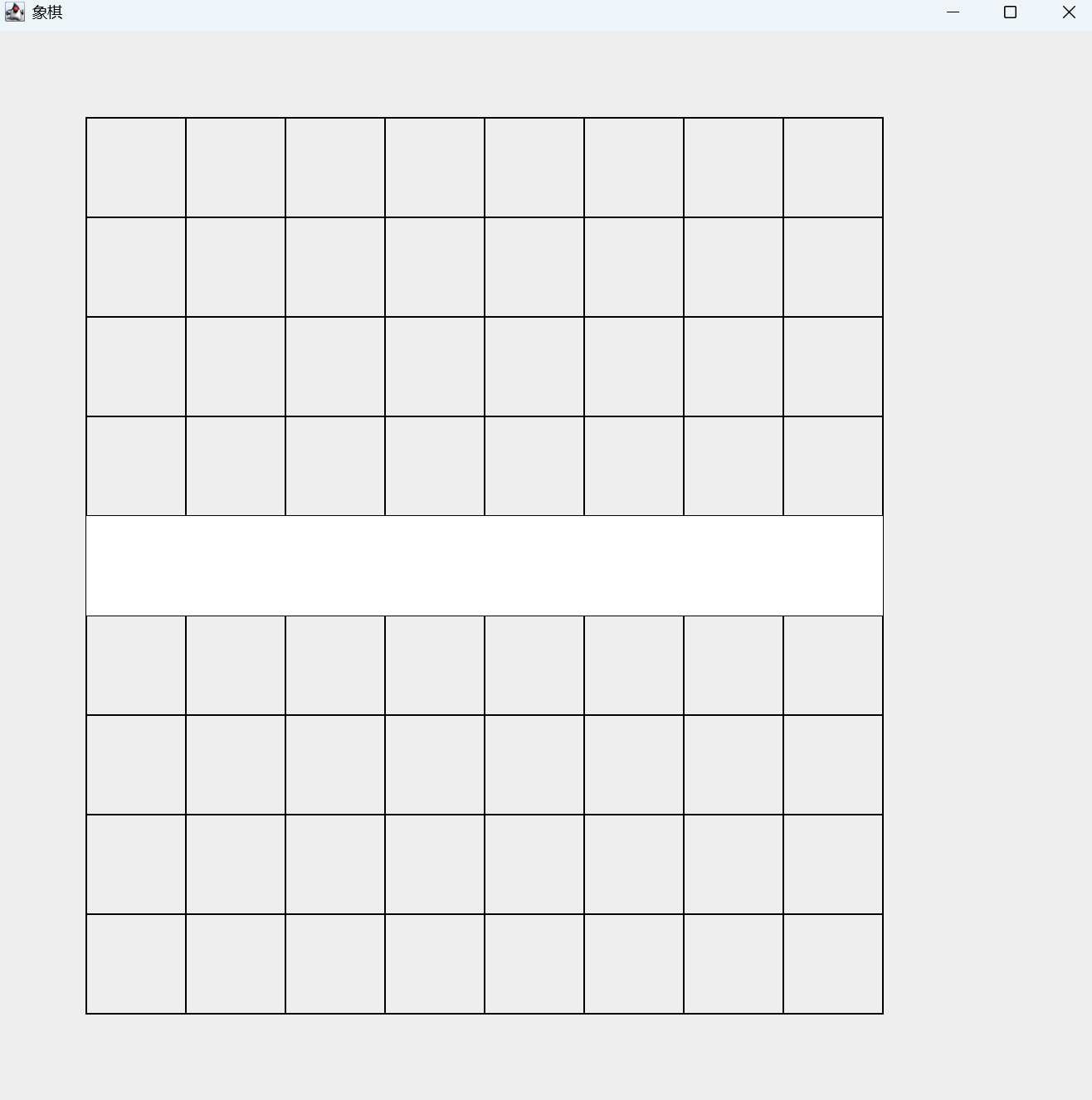

在这里插入图片描述最后，在白色矩形上绘制“楚河汉界”四个字：

g.setColor(Color.BLACK);
String str1="楚",str2="河",str3="汉",str4="界";
Font font = new Font("微软雅黑",Font.BOLD,60);
g.setFont(font);
g.drawString(str1,X+SIZE,Y+SIZE*5–20);
g.drawString(str2,X+SIZE*2,Y+SIZE*5–20);
g.drawString(str3,X+SIZE*5,Y+SIZE*5–20);
g.drawString(str4,X+SIZE*6,Y+SIZE*5–20);

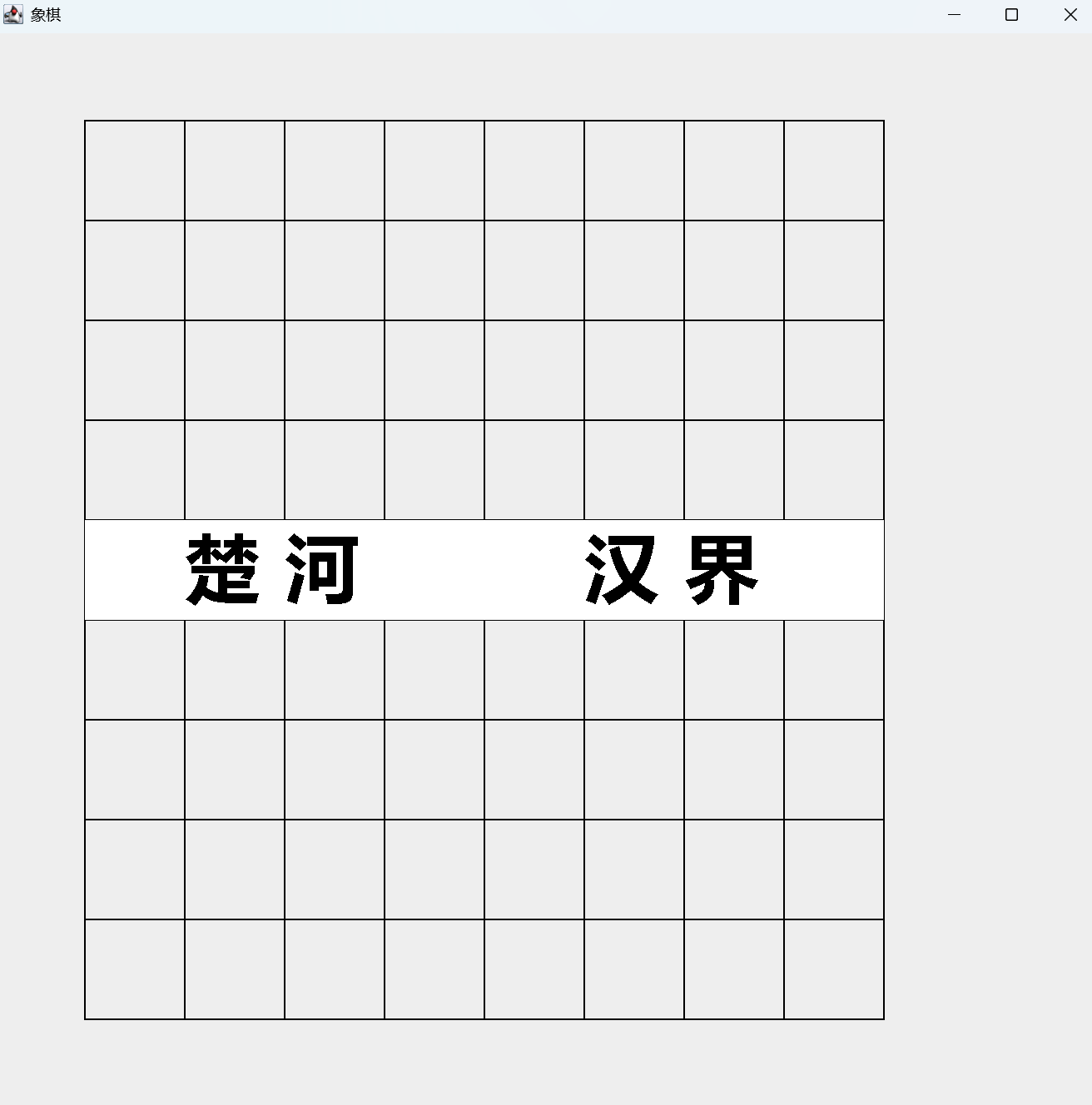

在这里插入图片描述除了楚河汉界，象棋棋盘上下两端还各有一个九宫格。我们还需要在上下两个九宫格中各画两条交叉的斜线，组成“米”字格。九宫格中的斜线主要用于标出“士”的行走路线：士每次只能沿着这些斜线移动一格，因此画好斜线后，九宫格区域才完整。

g.drawLine(X+SIZE*3,Y,X+SIZE*5,Y+SIZE*2);
g.drawLine(X+SIZE*5,Y,X+SIZE*3,Y+SIZE*2);
g.drawLine(X+SIZE*3,Y+SIZE*9,X+SIZE*5,Y+SIZE*7);
g.drawLine(X+SIZE*3,Y+SIZE*7,X+SIZE*5,Y+SIZE*9);

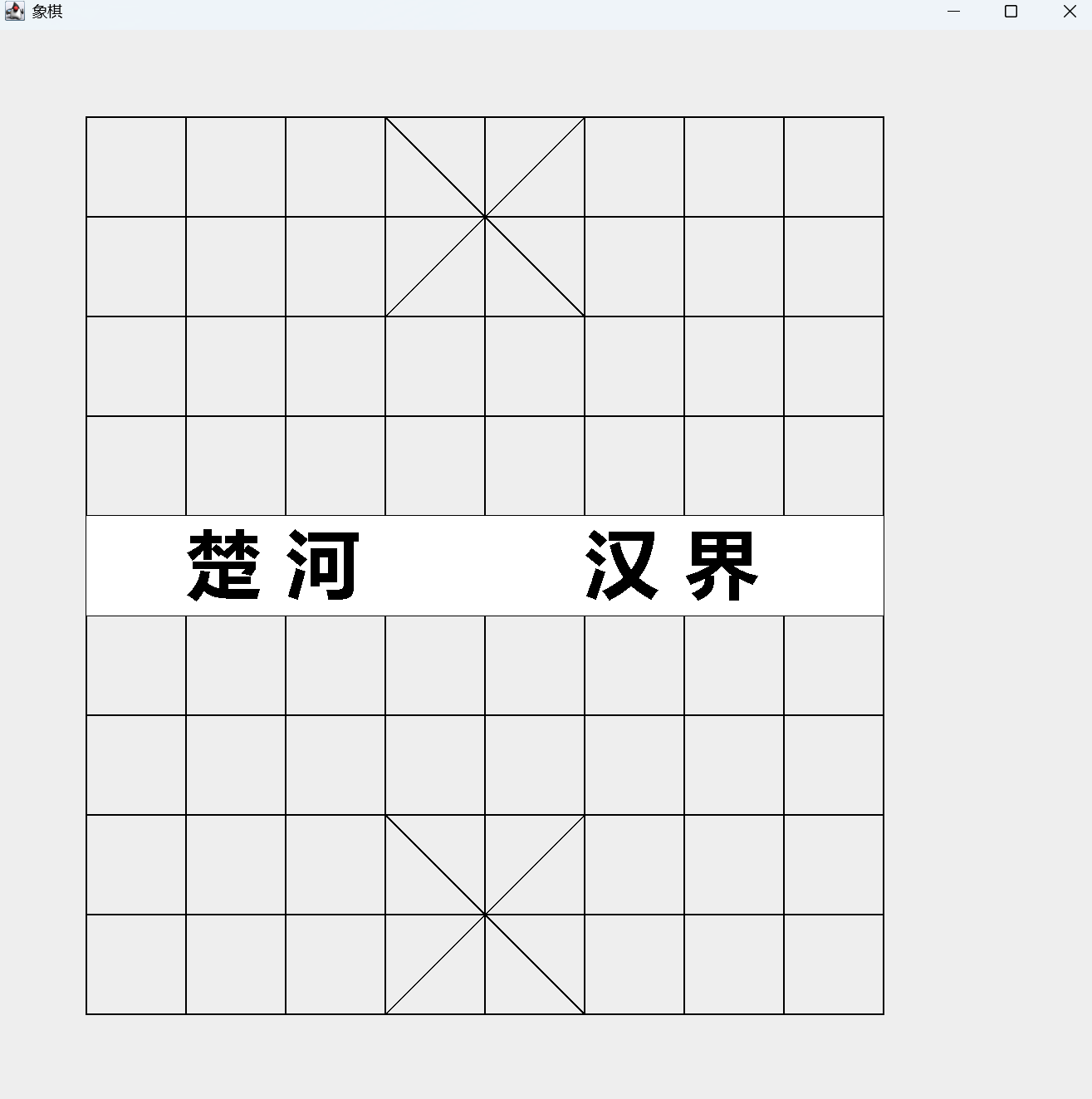

请添加图片描述

3. 棋盘美化：背景图片与防遮挡

棋盘绘制完成后，整体略显单调。这里分两步处理：

添加背景图片：加载本地图片并绘制到窗口，让界面更美观。

绘制橙色底板：在棋盘下方先垫一层橙色矩形，既能突出棋盘，又能防止背景图干扰网格线。

ImageIcon img = new ImageIcon("D:\\\\CodeTeach\\\\Java\\\\chinesechess1.png");
g.drawImage(img.getImage(), 0, 0, 900, 900, null);

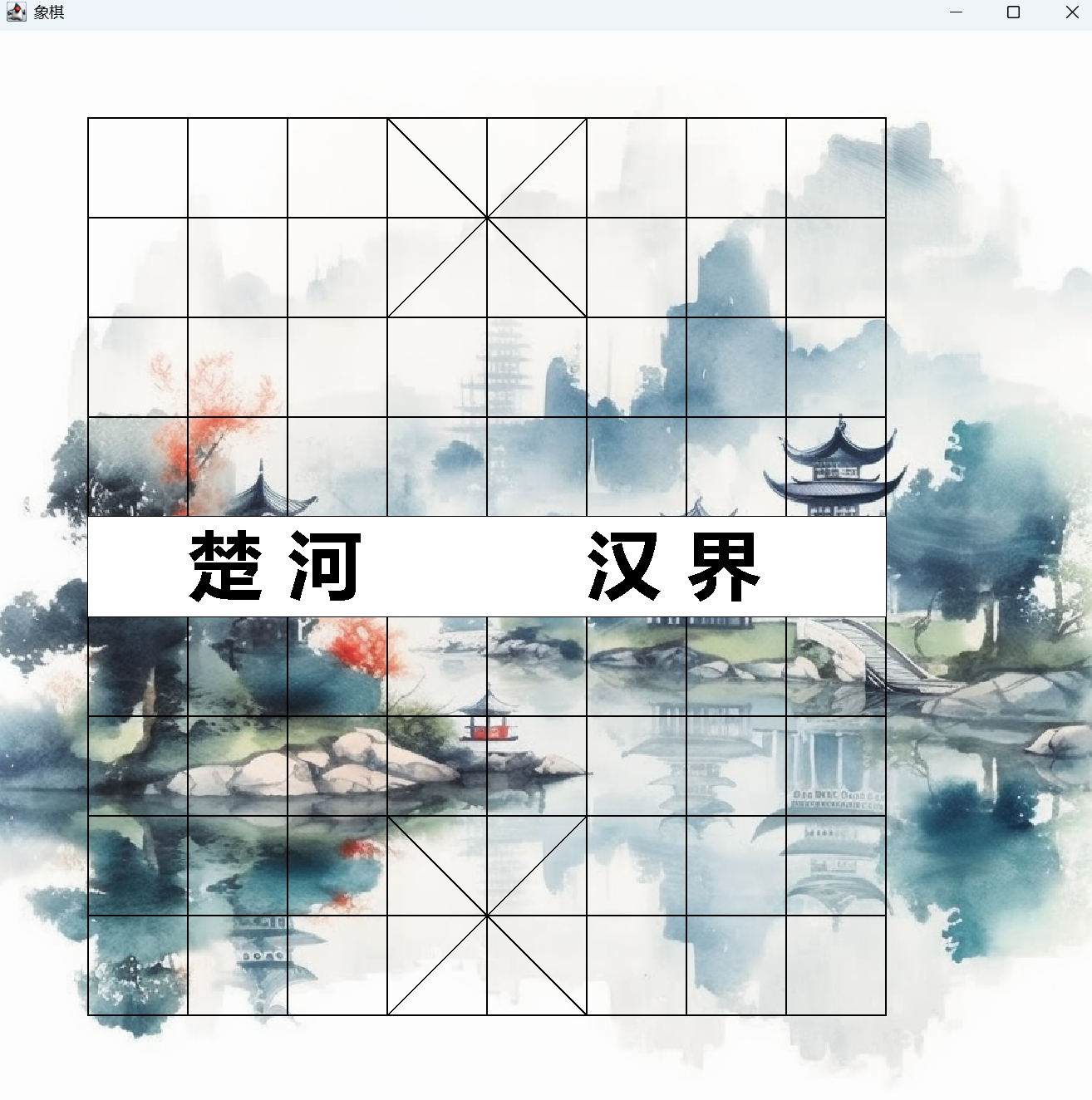

在这里插入图片描述

g.setColor(Color.ORANGE);
g.fillRect(X–SIZE/2,Y–SIZE/2,SIZE*COL+SIZE,ROW*SIZE+SIZE);

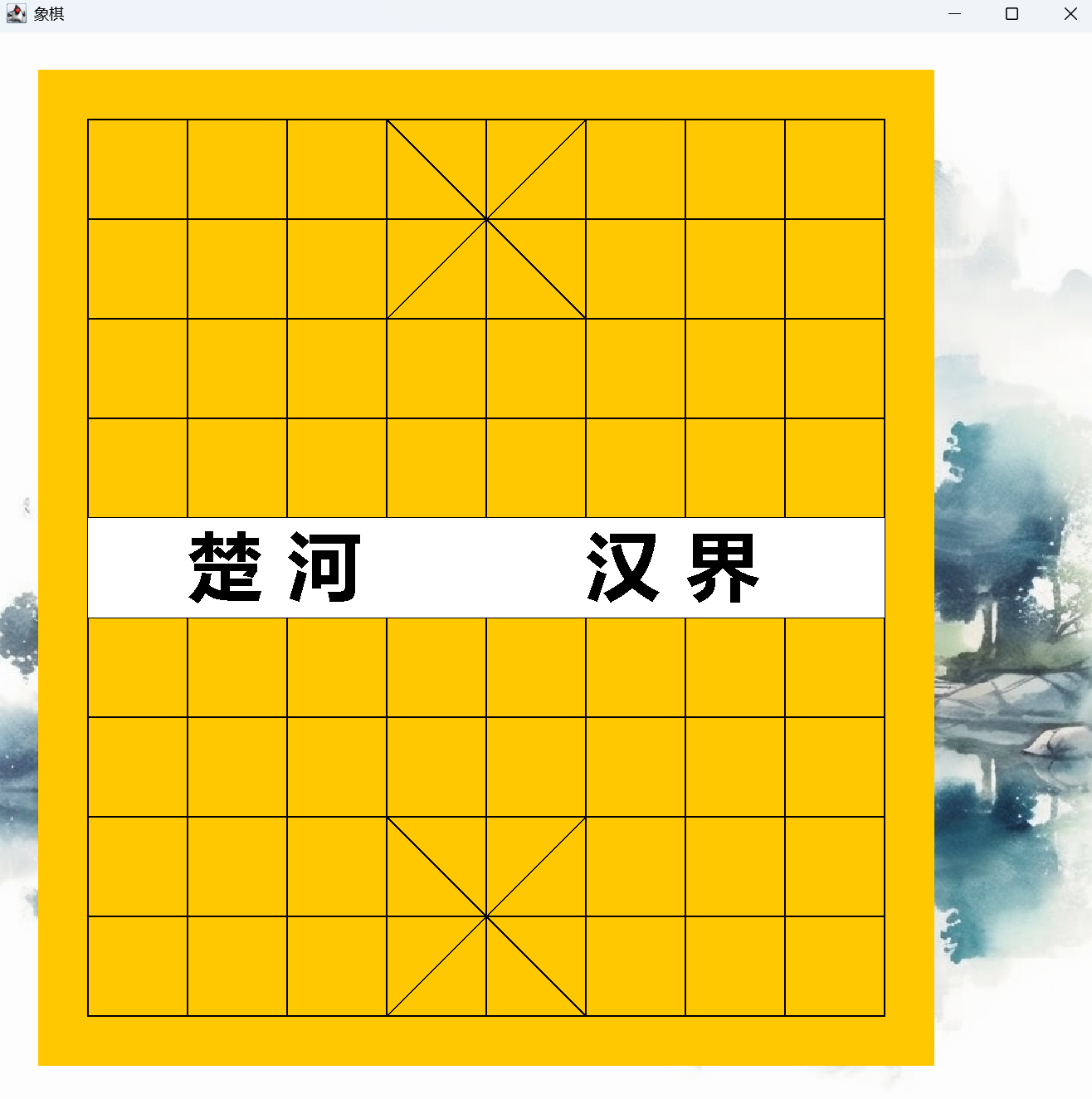

在这里插入图片描述

4. 绘制棋子

棋子数量较多，逐个手写会非常麻烦。这里改用二维数组保存棋子布局，再通过循环统一遍历绘制。

更多 Java 数组与 switch 语句讲解，可参考：Java数组相关知识

先定义棋盘参数和初始棋子数组。数组中的数字表示棋子类型，0 表示空位：

接着用双层循环遍历数组，读取每个位置的值；值不为 0 时，表示这里有棋子，调用 drawChess 进行绘制：

// 棋盘初始化棋子
public void initChess(Graphics g) {
for (int i = 0; i < 10; i++) {
for (int j = 0; j < 9; j++) {
int num = initChessArr[i][j];
if (num != 0) {
drawChess(g,num,i,j);
}
}
}
}

drawChess 方法负责绘制单个棋子：

通过 switch 把数组中的数字转换为对应棋子名称；

根据行列位置计算棋子圆形的左上角坐标；

先画绿色实心圆作为棋子，再在圆上写黑色文字。

public void drawChess(Graphics g, int num,int i,int j) {
String str = "";
switch (num) {
case 1 -> str = "帅";
case 2 -> str = "仕";
case 3 -> str = "相";
case 4 -> str = "车";
case 5 -> str = "马";
case 6 -> str = "炮";
case 7 -> str = "兵";
}
int cx = j*SIZE+X–SIZE/2;
int cy = i*SIZE+Y–SIZE/2;
g.setColor(Color.GREEN);
g.fillOval(cx,cy,SIZE,SIZE);
g.setColor(Color.BLACK);
Font font = new Font("微软雅黑", Font.BOLD, 45);
g.setFont(font);
g.drawString(str,cx+SIZE/6,cy+55);
}

最后，在 paint 方法中创建 XQ 对象并调用棋子绘制方法：

XQ xq = new XQ();
xq.initChess(g);// 绘制棋子

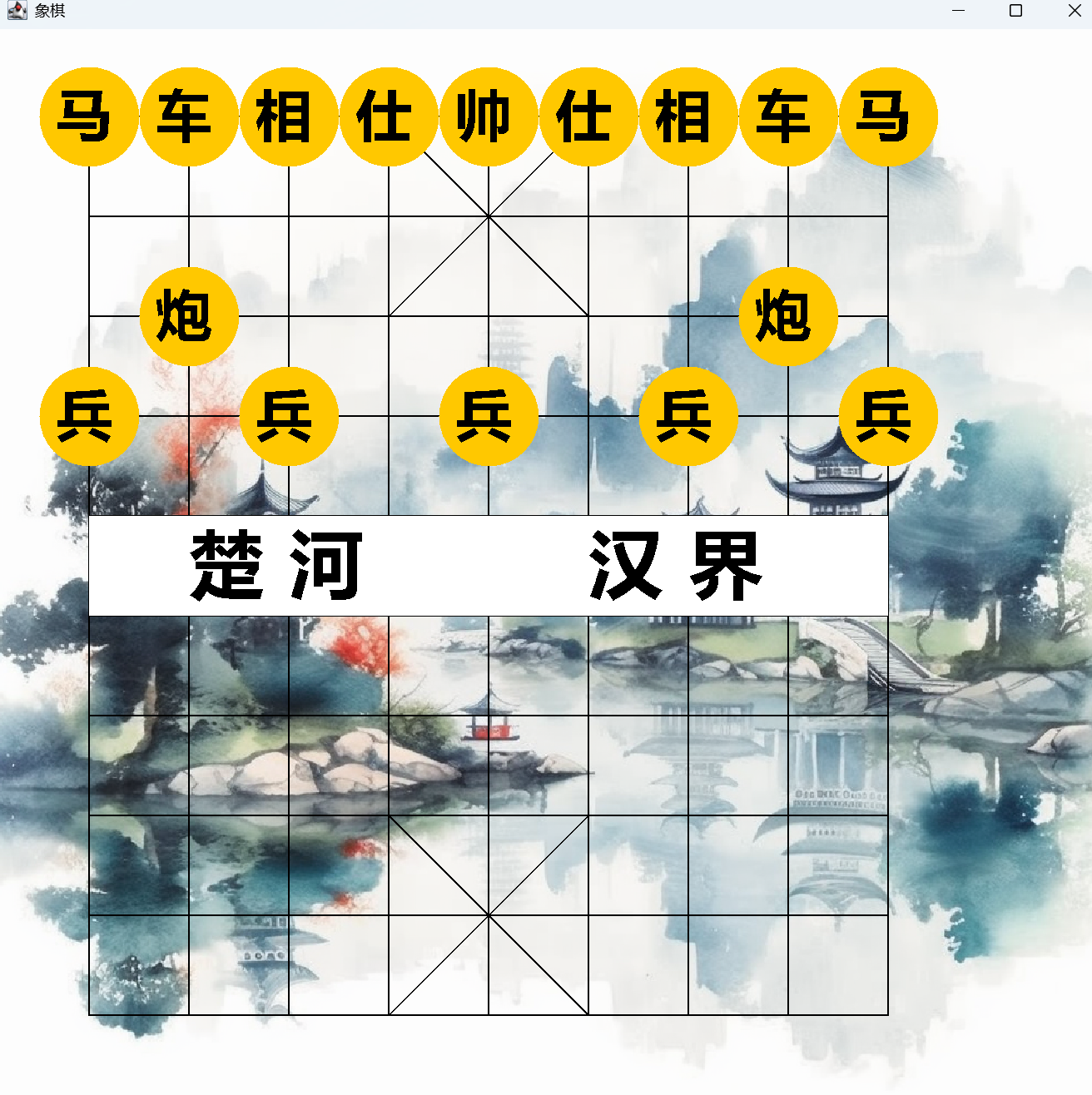

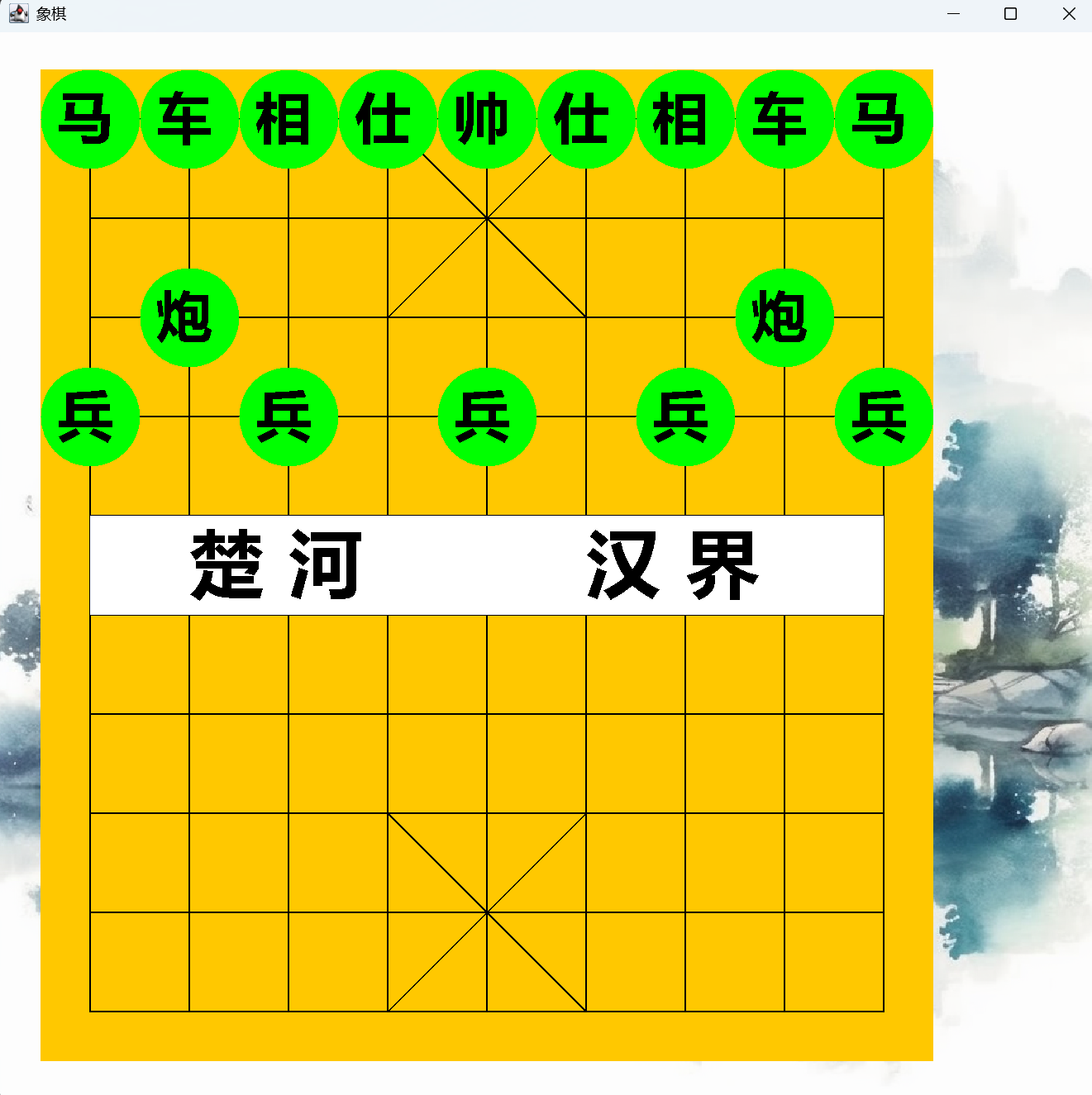

效果：在这里插入图片描述当然，你也可以不画棋盘板子：

完整源码整合：GoUI、MyFrame、XQ 三合一

GoUI类

package Frame0813;

import javax.swing.*;

public class GoUI {
public void showUI(){
MyFrame jf = new MyFrame();
jf.setTitle("象棋 ");
jf.setSize(900, 900);
jf.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
jf.setVisible(true);
}
static void main(){
GoUI ui = new GoUI();
ui.showUI();
}
}

MyFrame类

package Frame0813;

import javax.swing.*;
import java.awt.*;

public class MyFrame extends JFrame {
int X = 80,Y=100,SIZE=80,ROW=9,COL=8;

@Override
public void paint(Graphics g) {
super.paint(g);
// 背景图
ImageIcon img = new ImageIcon("D:\\\\CodeTeach\\\\Java\\\\chinesechess1.png");
g.drawImage(img.getImage(), 0, 0, 900, 900, null);
// 棋盘板子
g.setColor(Color.ORANGE);
g.fillRect(X–SIZE/2,Y–SIZE/2,SIZE*COL+SIZE,ROW*SIZE+SIZE);

// 网格线
g.setColor(Color.BLACK);
for (int i = 0; i <=ROW; i++) {
g.drawLine(X,Y+i*SIZE,X+COL*SIZE,Y+i*SIZE);
}
for (int i = 0; i <=COL; i++) {
g.drawLine(X+i*SIZE,Y,X+i*SIZE,Y+ROW*SIZE);
}
// 楚河汉界
g.setColor(Color.WHITE);
g.fillRect(X, Y+4*SIZE, (ROW–1)*SIZE, SIZE);

// 九宫格
g.drawLine(X+SIZE*3,Y,X+SIZE*5,Y+SIZE*2);
g.drawLine(X+SIZE*5,Y,X+SIZE*3,Y+SIZE*2);
g.drawLine(X+SIZE*3,Y+SIZE*9,X+SIZE*5,Y+SIZE*7);
g.drawLine(X+SIZE*3,Y+SIZE*7,X+SIZE*5,Y+SIZE*9);

// 绘制棋子
XQ xq = new XQ();
xq.initChess(g);
}
}

XQ类

package Frame0813;

import java.awt.*;

public class XQ {
int X = 80,Y=100,SIZE=80,ROW=9,COL=8;
int[][] initChessArr = {
{5, 4, 3, 2, 1, 2, 3, 4, 5},
{0, 0, 0, 0, 0, 0, 0, 0, 0},
{0, 6, 0, 0, 0, 0, 0, 6, 0},
{7, 0, 7, 0, 7, 0, 7, 0, 7},
{0, 0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0, 0}
};
// 棋盘初始化棋子
public void initChess(Graphics g) {
for (int i = 0; i < 10; i++) {
for (int j = 0; j < 9; j++) {
int num = initChessArr[i][j];
if (num != 0) {
drawChess(g,num,i,j);
}
}
}
}
public void drawChess(Graphics g, int num,int i,int j) {
String str = "";
switch (num) {
case 1 -> str = "帅";
case 2 -> str = "仕";
case 3 -> str = "相";
case 4 -> str = "车";
case 5 -> str = "马";
case 6 -> str = "炮";
case 7 -> str = "兵";
}
int cx = j*SIZE+X–SIZE/2;
int cy = i*SIZE+Y–SIZE/2;
g.setColor(Color.GREEN);
g.fillOval(cx,cy,SIZE,SIZE);
g.setColor(Color.BLACK);
Font font = new Font("微软雅黑", Font.BOLD, 45);
g.setFont(font);
g.drawString(str,cx+SIZE/6,cy+55);
}
}

绘制象棋棋盘 | Java界面实战三

绘制象棋棋盘 | Java界面实战三

继承

1. 继承的概念

2. 继承的特点

3. 继承的格式

4. 继承的说明

5. 在界面中的运用

6. 创建界面

Graphics 绘制

1. 画直线（drawLine）

2. 绘制矩形

3. 绘制椭圆与圆弧

4. 绘制多边形

5. 绘制文字

6. 设置颜色与字体

7. 绘制图像

棋盘绘制

1. 网格线

2. 楚河汉界

3. 棋盘美化：背景图片与防遮挡

4. 绘制棋子

完整源码整合：GoUI、MyFrame、XQ 三合一

GoUI类

MyFrame类

XQ类

相关推荐

评论抢沙发

热门标签

热门文章

最新文章

归档

分类

绘制象棋棋盘 | Java界面实战三

继承

1. 继承的概念

2. 继承的特点

3. 继承的格式

4. 继承的说明

5. 在界面中的运用

6. 创建界面

Graphics 绘制

1. 画直线（drawLine）

2. 绘制矩形

3. 绘制椭圆与圆弧

4. 绘制多边形

5. 绘制文字

6. 设置颜色与字体

7. 绘制图像

棋盘绘制

1. 网格线

2. 楚河汉界

3. 棋盘美化：背景图片与防遮挡

4. 绘制棋子

完整源码整合：GoUI、MyFrame、XQ 三合一

GoUI类

MyFrame类

XQ类

相关推荐

评论 抢沙发

热门标签

热门文章

最新文章

归档

分类

评论抢沙发
