电机为什么会在某个工况突然变吵？一次 COMSOL NVH 多物理场闭环实战

一句话摘要：本文通过“电磁激励—结构振动—声场辐射”完整链路，解释某类永磁电机在特定工况出现噪声突增的原因，并给出从激励源、结构模态到远场声辐射的工程化定位方法。

关键词：COMSOL、NVH、电机、电磁力谐波、结构模态、声固耦合、Campbell 图、多物理场仿真

本文为公开匿名版。结论与相对趋势来自已经完成的仿真，所有模型尺寸、材料参数、槽极组合、边界编号、绝对工况及工程路径均已移除或归一化。

AI驱动COMSOL的NVH数字孪生效果总览

开篇：为什么电机一到某个工况就突然“变吵”？

很多电机 NVH 项目最容易掉进一个误区：看到噪声峰值，就直接把原因归结为“共振”。

但工程上真正危险的噪声峰，通常不是单一现象，而是下面三件事在同一工况对齐：

只看电磁力、模态或声压中的任意一张图，都可能得出片面的结论。

先说结论：本次分析锁定了一个主导的中阶激励—柔性模态交叉区。热点既不是由力幅值最大的阶次单独造成，也不是由最接近模态的频点单独造成，而是激励强度、频率接近度和辐射效率共同叠加。

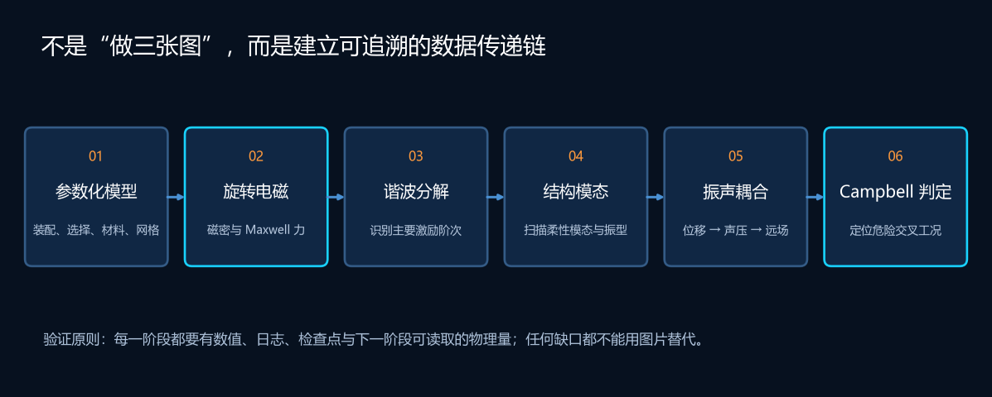

图 1：电机 NVH 的完整数据链。每一个箭头都代表真实物理量的传递，而不是后处理图片的拼接。

01｜这次到底研究并解决了什么？

这次工作的重点不是“多出几张云图”，而是建立一条可验证、可追溯的多物理场证据链：

• 建立从旋转电磁场、Maxwell 力谐波、结构模态到声固耦合与远场声压的闭环分析链；
• 将“某工况噪声大”拆解为三个可验证问题：激励是否强、是否接近模态、是否容易向外辐射；
• 使用全工况 Campbell 数据代替单点截图，识别主热点、次热点和不危险的模态交叉；
• 为建模、模态、电磁、缩减矩阵、全矩阵和后处理建立相互独立的检查点；
• 给出设计修改优先级：先控制激励源，再调整结构与传递路径，最后处理声辐射和阻尼。

最终回答的不再只是“哪里比较响”，而是：

哪一类激励，在什么工况附近，命中了哪一个结构响应通道，并通过什么方向向外辐射。

02｜模型怎么搭：公开版只保留拓扑关系

原始工程模型由电磁区域、转动部件、定子与机壳结构、外部空气域及吸收区域组成。为了保护工程信息，本文不展示真实几何，也不公开槽极组合、尺寸、材料表、边界编号和实际运行参数，仅使用通用示意图说明耦合拓扑。

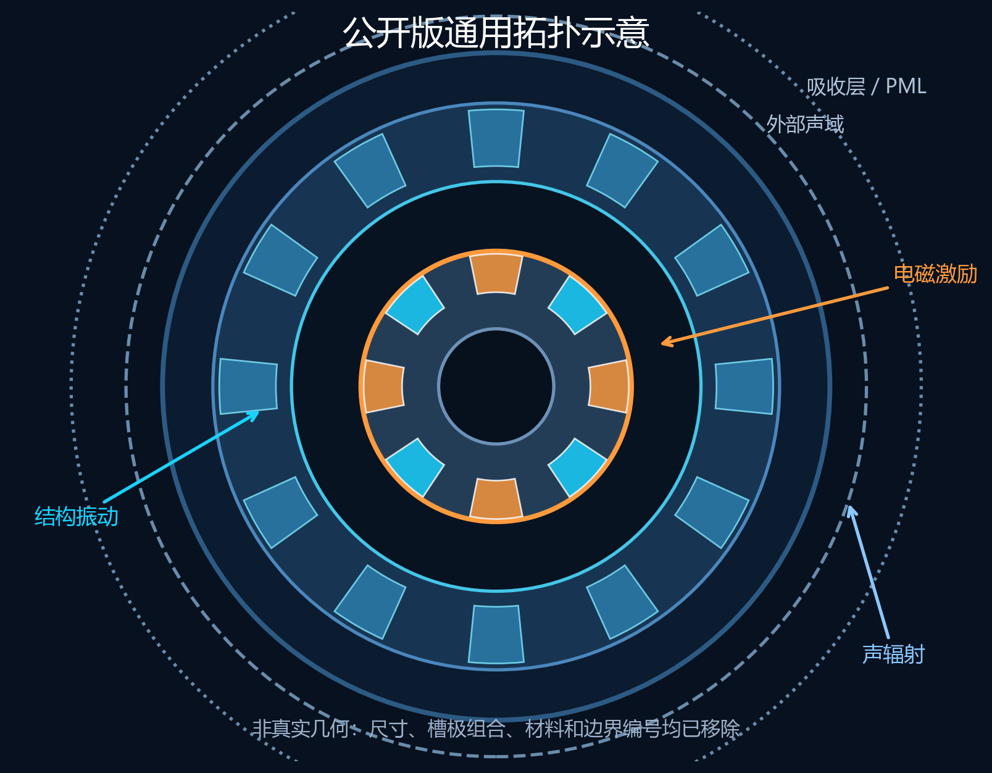

图 2：匿名化二维电机—结构—声域拓扑示意。该图为重新绘制的通用示意，不是原始模型截图。

核心数据传递关系可以概括为：

电磁力谐波 → 结构频响 → 边界法向速度 → 外部声场

建模中真正需要稳定的内容

几何是否“漂亮”并不是首要问题。真正决定耦合结果是否可信的是：

• 命名选择能否在几何更新后保持稳定；
• 旋转区域与固定区域的装配关系是否正确；
• 电磁力加载边界是否与结构边界一致；
• 声固耦合边界是否完整；
• 外部声域和吸收区域是否避免了非物理反射；
• 上一物理场产生的量是否被下一物理场正确读取。

03｜先做模态，但不要停在“看振型”

结构模态分析的价值，不是展示几张彩色变形图，而是建立一套用于判断激励风险的频率坐标系。

后续每一条电磁激励线都需要放进这套坐标系中检查：

• 它离哪个柔性模态最近？
• 对应振型是否会造成机壳大面积法向振动？
• 该振型是否具有较高的外部声辐射效率？

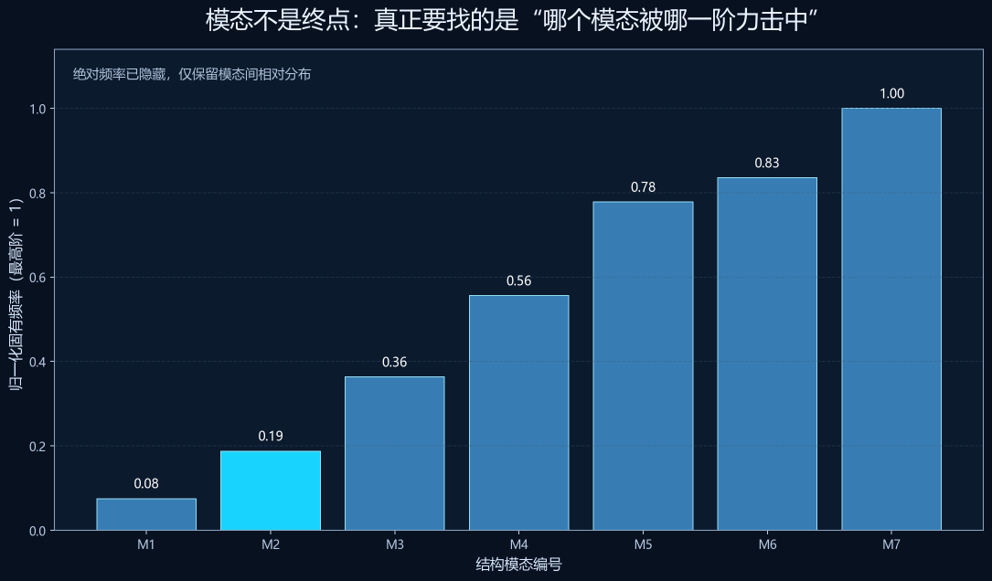

图 3：匿名化模态频谱。图中仅保留相对频率间距，不公开真实固有频率。

三个容易被忽略的事实：

04｜电磁力谱：真正的“源头排序器”

旋转电机中的 Maxwell 应力会形成离散阶次。对电磁力做谐波分解后，可以快速区分主导激励源和数值背景。

本次匿名化结果呈现出明显的偶次主导特征，而且不同偶次分量之间存在较大的量级差异。

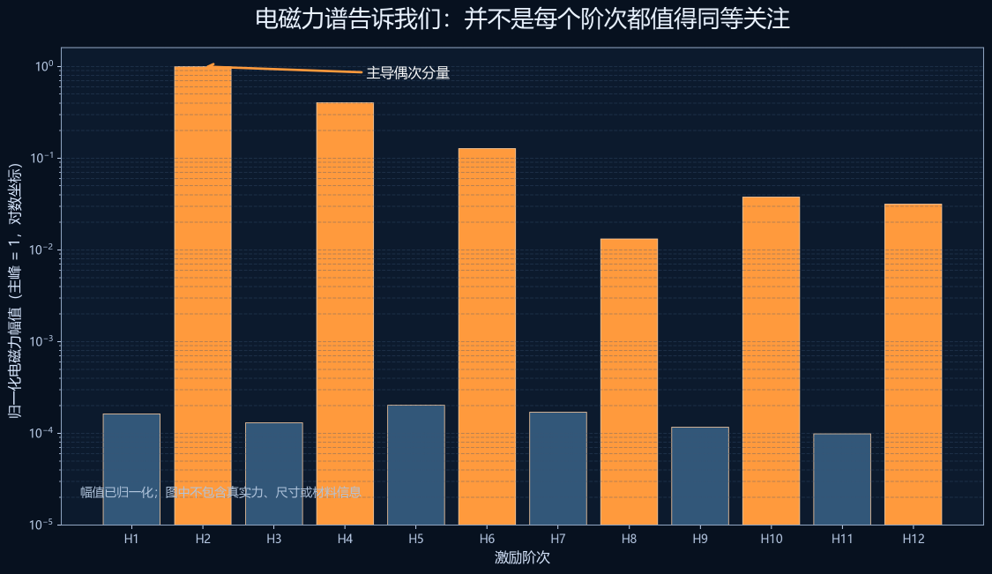

图 4：归一化 Maxwell 力谐波。纵轴使用对数坐标，避免弱阶次被主峰完全淹没。

这里最容易误判：力最大的阶次不一定产生最大的噪声。如果它远离结构模态，结构放大可能十分有限；反过来，一个次强阶次只要命中高辐射效率模态，就可能成为全局热点。

因此，正确的问题不是“哪个力最大”，而是：

哪个力阶次既足够强，又在真实运行区间内接近关键模态？

05｜Campbell 图：把所有工况放到同一张地图上

单工况频响只能回答“这一点发生了什么”，Campbell 图则回答“哪些工况可能发生”。

为避免公开真实运行区间，本文将转速归一化，并把声压级转换为相对全局峰值。这样既保留了热点结构，也不会泄露绝对工况。

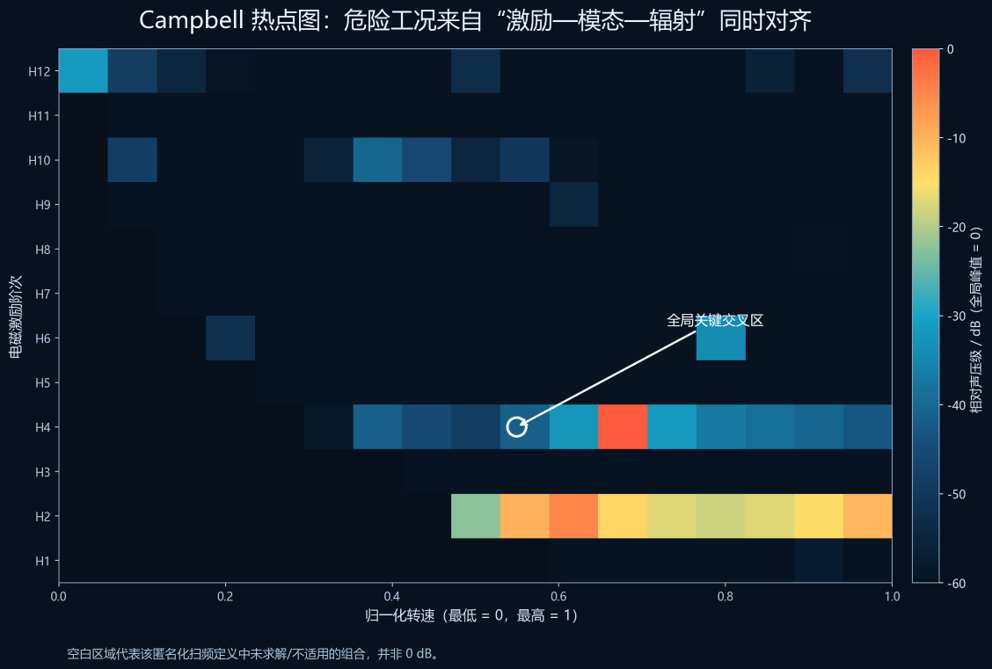

图 5：匿名化 Campbell 热点图。横轴为归一化转速，颜色表示相对于全局峰值的声压级。空白区域代表未求解或不适用的组合，并不等于零响应。

热点回溯流程

这一步能有效区分三类现象：

• 强力但远离模态：激励明显，结构放大有限；
• 靠近模态但激励很弱：存在几何交叉，却未形成显著噪声；
• 强力、近模态、高辐射同时满足：需要优先治理的全局热点。

06｜关键模态是怎么“扫描”出来的？

为了避免只挑选一张视觉上最夸张的振型图，分析中对全部候选模态逐一计算综合风险。评分同时考虑工况响应强度以及激励频率与模态频率的接近程度。

一个便于理解的相对风险表达式为：

综合风险 ∝ 响应强度 × exp(−相对频率间隔 / 允许带宽)

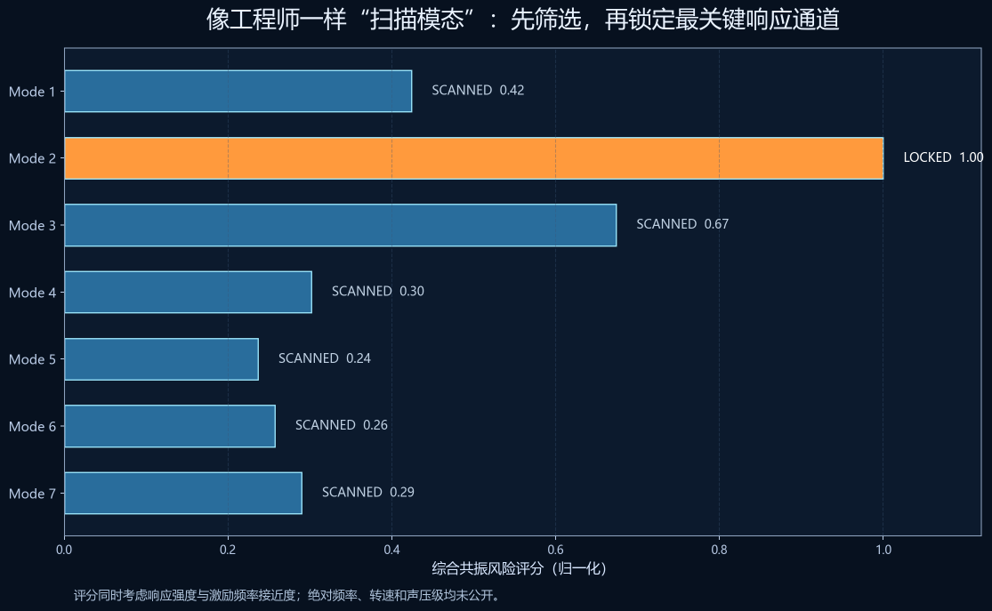

图 6：匿名化模态扫描过程。分析从全部候选模态中逐一筛选，最终锁定最关键的响应通道。

关键发现：最接近模态的工况并不总是声压最高。某些模态附近虽然存在频率接近点，但对应的力阶次或辐射链路较弱；真正的主热点出现在另一条综合风险更高的柔性模态通道附近。

这也说明：单纯按照“频率最近”寻找共振点，会遗漏源强和辐射效率两个关键变量。

07｜声场指向性：热点会朝哪个方向辐射？

声压级峰值只能说明“有多响”，远场指向性则揭示“朝哪里响”。

匿名化极坐标结果呈现出明显的双向瓣形特征，表明结构振型与外部声域的耦合具有方向性。因此，传感器布置、隔声结构和整机安装边界不能只参考一个固定测点。

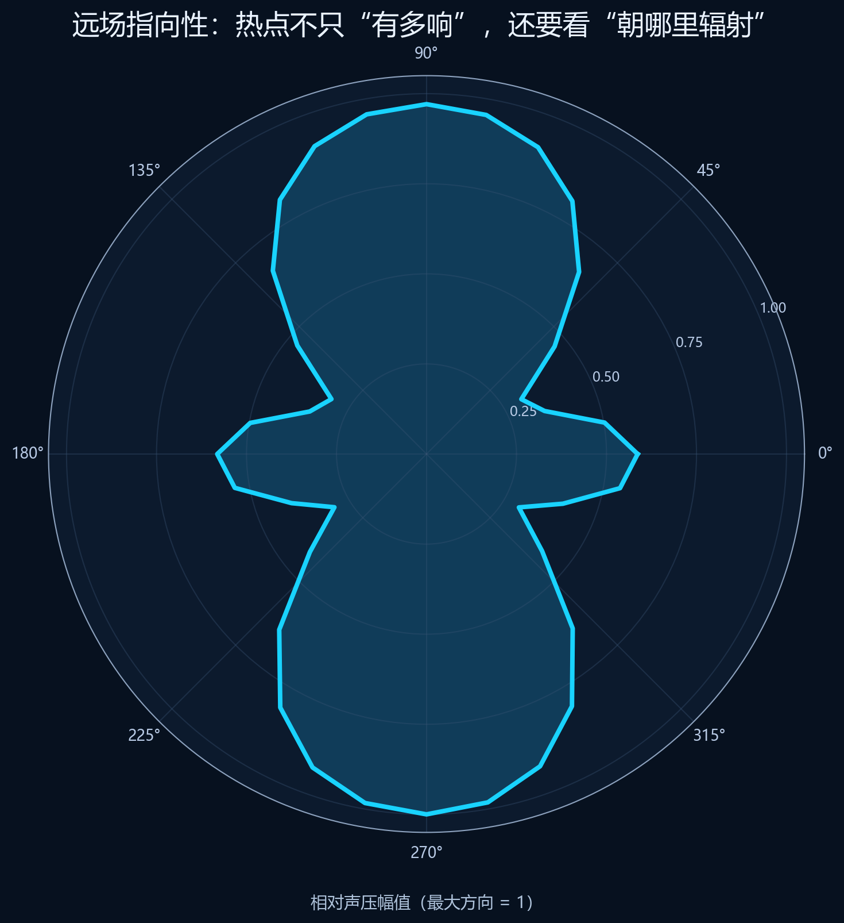

图 7：归一化远场相对声压幅值，最大辐射方向被归一化为 1。

这张图至少可以支持三类工程决策：

• 确定测试麦克风是否布置在主辐射方向；
• 判断隔声或吸声结构应该优先覆盖哪些方向；
• 检查安装边界是否可能强化某一辐射瓣。

08｜为什么说解决的是工程问题，而不是“出图问题”？

这套分析真正解决的是因果定位问题：它把一个模糊的“噪声偏大”，转化成可以执行的设计修改方向。

09｜设计优化应该按什么顺序？

1. 源头降阶

优先削弱命中关键模态的电磁力阶次，例如从磁场空间谐波、槽口效应或电流策略等方向降低目标阶次激励。

2. 结构调频

通过局部刚度、连接形式和壳体传递路径改变关键模态，但必须同步检查质量、强度及其他模态的迁移，避免解决一个问题又引入新的峰值。

3. 传递路径治理

降低电磁力向机壳有效法向振动的传递效率。结构加厚必须作用在关键路径上，不能只在方便修改的位置盲目增加材料。

4. 辐射效率控制

结合声场指向性，优化壳体面板、安装边界、隔声和吸声布局。

5. 最后才是阻尼

阻尼必须具有真实材料或连接依据。为了让曲线“更好看”而凭空增加阻尼，会掩盖真实机理，并降低模型的预测能力。

10｜COMSOL 电机 NVH 自动化中最常见的 8 个坑

11｜可信度与限制：这是一条基线结论，不是认证报告

本次基线已经完成电磁、结构、振声耦合、缩减工况和全工况的数据闭环，主要数值均可追溯。

但公开文章没有携带原始工程模型及具体参数，也不会把尚需补充的网格加密收敛、不同硬件的并行效率和实测相关性包装成“已经完成”。

因此，更准确的工程表达是：

主导 NVH 机理和风险区域已经定位，项目级定量结论仍需结合网格收敛与试验数据进一步确认。

不应将本文表述为“所有工况已经绝对验证”，也不应声称仿真可以完全替代实测。

12｜总结：真正有价值的不是一张漂亮云图

这次多物理场分析得到的核心认识可以归纳为四点：

如果你也在做电机电磁噪声，不妨先问自己三个问题：

• 主导电磁力阶次找到了吗？
• 关键柔性模态锁定了吗？
• 声辐射方向验证了吗？

只有这三条证据链真正连接起来，NVH 优化才能从“经验猜测”变成“可执行方案”。
