LVGL 内存分配器适配碎片化内存：原理与实践

一、问题切入

在嵌入式 GUI 开发中，我们经常遇到这种诡异问题：系统总内存剩余明明还有 30% 以上，但 LVGL 加载大尺寸图片、切换复杂界面时，却抛出内存分配失败错误，甚至直接触发硬 fault。

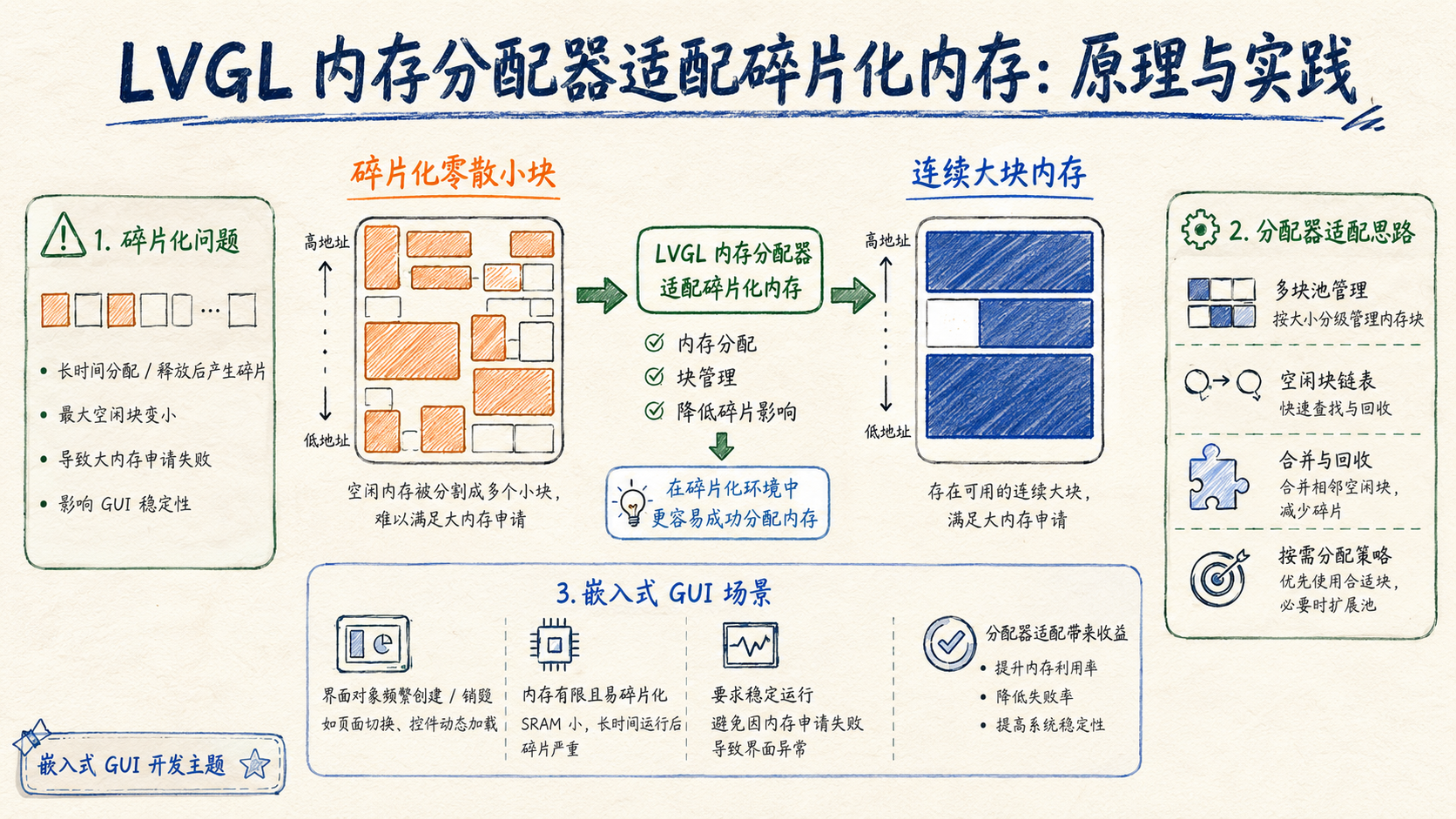

这类问题的本质就是内存碎片化：嵌入式 SRAM 空间有限，LVGL 默认分配器在频繁分配释放不同大小内存块后，原本连续的内存被分割为多个互不连续的小块，即使总空闲内存足够，也无法分配出连续大块内存满足需求。

二、底层原理

2.1 LVGL 默认内存管理逻辑

LVGL 默认内存管理器采用预分配固定内存池 + 首次适配分配算法架构：

默认分配器的抗碎片能力存在明确边界：对于静态界面多、分配释放频率低的场景可以稳定运行，但如果频繁分配大小不一的内存块，碎片化会持续累积，最终导致分配失败。

2.2 LVGL 自定义分配器接入原理

LVGL 通过LV_MEM_CUSTOM配置宏开放了自定义分配器接口，开启该宏后，LVGL 会调用用户实现的四个接口完成内存管理：

• lv_mem_custom_alloc(size_t size)：分配指定大小对齐内存
• lv_mem_custom_free(void *ptr)：释放已分配内存
• lv_mem_custom_realloc(void *ptr, size_t new_size)：调整内存大小
• lv_mem_custom_monitor(lv_mem_monitor_t *mon)：返回内存统计信息（可选）

核心要求：返回的内存地址必须满足 CPU 架构对齐要求（通常 4/8 字节对齐），多线程环境下需要保证接口线程安全。

三、实战适配步骤与示例

方案 1：启用 LVGL 内置碎片整理（适配简单场景）

这是成本最低的优化方案，仅需修改配置即可启用，适合静态界面占比高的项目。

3.1 配置步骤

在lv_conf.h中开启碎片整理：

// lv_conf.h 配置
#define LV_MEM_DEFFRAG 1 // 启用内置碎片整理
#define LV_MEM_SIZE (64U * 1024U) // 定义LVGL内存池大小，根据实际调整

// 预分配内存池，定义为全局变量放在专属内存段
static uint8_t lvgl_mem_pool[LV_MEM_SIZE] __attribute__((section(".sram_ext")));

3.2 测试验证代码

void lvgl_defrag_test(void) {
lv_mem_init(lvgl_mem_pool, LV_MEM_SIZE);
lv_mem_monitor_t mon;
void *objs[20];

// 制造碎片化：分配随机大小对象后间隔释放
for(int i = 0; i < 20; i++) {
// 生成128B~2KB随机大小
uint32_t size = 128 + (lv_rand() % 2048);
objs[i] = lv_mem_alloc(size);
if(!objs[i]) {
LV_LOG_ERROR("Init alloc failed at index %d", i);
return;
}
}
for(int i = 0; i < 20; i += 2) {
lv_mem_free(objs[i]);
objs[i] = NULL;
}

// 查看整理前碎片率
lv_mem_monitor(&mon);
LV_LOG_USER("Before defrag: free=%d, frag=%d%%",
mon.free_size, mon.fragmentation_percent);

// 尝试分配5KB连续内存，分配失败自动触发整理
void *large_buf = lv_mem_alloc(5 * 1024);
if(large_buf) {
LV_LOG_USER("5KB alloc success after auto defrag");
lv_mem_free(large_buf);
} else {
LV_LOG_ERROR("5KB alloc failed even after defrag");
}

// 查看整理后碎片率
lv_mem_monitor(&mon);
LV_LOG_USER("After defrag: free=%d, frag=%d%%",
mon.free_size, mon.fragmentation_percent);

// 释放剩余对象
for(int i = 1; i < 20; i += 2) {
lv_mem_free(objs[i]);
}
}

开启后碎片率通常可以从 30%+ 降到 10% 以内，分配成功率大幅提升。

方案 2：适配 TLSF 抗碎片分配器（适配高动态场景）

TLSF（两级隔离适配）算法是专门针对嵌入式系统设计的抗碎片分配算法，碎片率可以稳定控制在 5% 以内，适合频繁加载动态界面、图片的项目。

（1）在lv_conf.h开启自定义分配器：

#define LV_MEM_CUSTOM 1 // 启用自定义分配器

（2）实现 TLSF 对接接口：

#include "lvgl.h"
#include "tlsf.h"

// TLSF内存池大小，放在外置SRAM
#define TLSF_MEM_SIZE (64U * 1024U)
static uint8_t tlsf_pool[TLSF_MEM_SIZE] __attribute__((section(".sram_ext")));
static tlsf_t tlsf_inst;

// 初始化TLSF，必须在lv_init()之前调用
void lv_tlsf_init(void) {
tlsf_inst = tlsf_create_with_pool(tlsf_pool, TLSF_MEM_SIZE);
}

// 实现LVGL要求的自定义接口
void *lv_mem_custom_alloc(size_t size) {
if(size == 0) return NULL;
return tlsf_malloc(tlsf_inst, size);
}

void lv_mem_custom_free(void *ptr) {
if(ptr != NULL) {
tlsf_free(tlsf_inst, ptr);
}
}

void *lv_mem_custom_realloc(void *ptr, size_t new_size) {
return tlsf_realloc(tlsf_inst, ptr, new_size);
}

// 实现内存监控接口
void lv_mem_custom_monitor(lv_mem_monitor_t *mon) {
mon->total_size = TLSF_MEM_SIZE;
mon->used_size = tlsf_get_used_size(tlsf_inst);
mon->free_size = mon->total_size – mon->used_size;
mon->fragmentation_percent = tlsf_get_fragmentation(tlsf_inst);
}

（3）调整初始化顺序：

int main(void) {
hal_init(); // 硬件初始化
lv_tlsf_init(); // 先初始化自定义分配器
lv_init(); // 再初始化LVGL
// 后续显示、输入设备初始化…
}

方案 3：对接 FreeRTOS 堆分配器（适配 FreeRTOS 项目）

如果项目已经使用 FreeRTOS，可以直接复用系统成熟的 heap_4/heap_5 分配器，无需引入第三方代码。heap_4 自带空闲块合并，抗碎片能力优于 LVGL 默认分配器，heap_5 还支持多块不连续内存区域。

// lv_conf.h配置
#define LV_MEM_CUSTOM 1
#define LV_USE_OS LV_OS_FREERTOS // 启用FreeRTOS线程安全

// 实现对接接口
#include "lvgl.h"
#include "FreeRTOS.h"

void *lv_mem_custom_alloc(size_t size) {
if(size == 0) return NULL;
return pvPortMalloc(size); // 自带对齐处理，线程安全
}

void lv_mem_custom_free(void *ptr) {
if(ptr != NULL) {
vPortFree(ptr);
}
}

void *lv_mem_custom_realloc(void *ptr, size_t new_size) {
#if configHEAP_REALLOC_SUPPORTED == 1
return pvPortRealloc(ptr, new_size);
#else
// 简易realloc实现，生产环境建议优化
if(new_size == 0) {
vPortFree(ptr);
return NULL;
}
void *new_ptr = pvPortMalloc(new_size);
if(new_ptr && ptr) {
// 注：实际使用需要存储原内存大小，此处为简化实现
memcpy(new_ptr, ptr, new_size);
vPortFree(ptr);
}
return new_ptr;
#endif
}

void lv_mem_custom_monitor(lv_mem_monitor_t *mon) {
mon->total_size = configTOTAL_HEAP_SIZE;
mon->free_size = xPortGetFreeHeapSize();
mon->used_size = mon->total_size – mon->free_size;
// 估算碎片率：通过历史最小空闲块计算
mon->fragmentation_percent =
100 – (xPortGetMinimumEverFreeHeapSize() * 100 / mon->total_size);
}

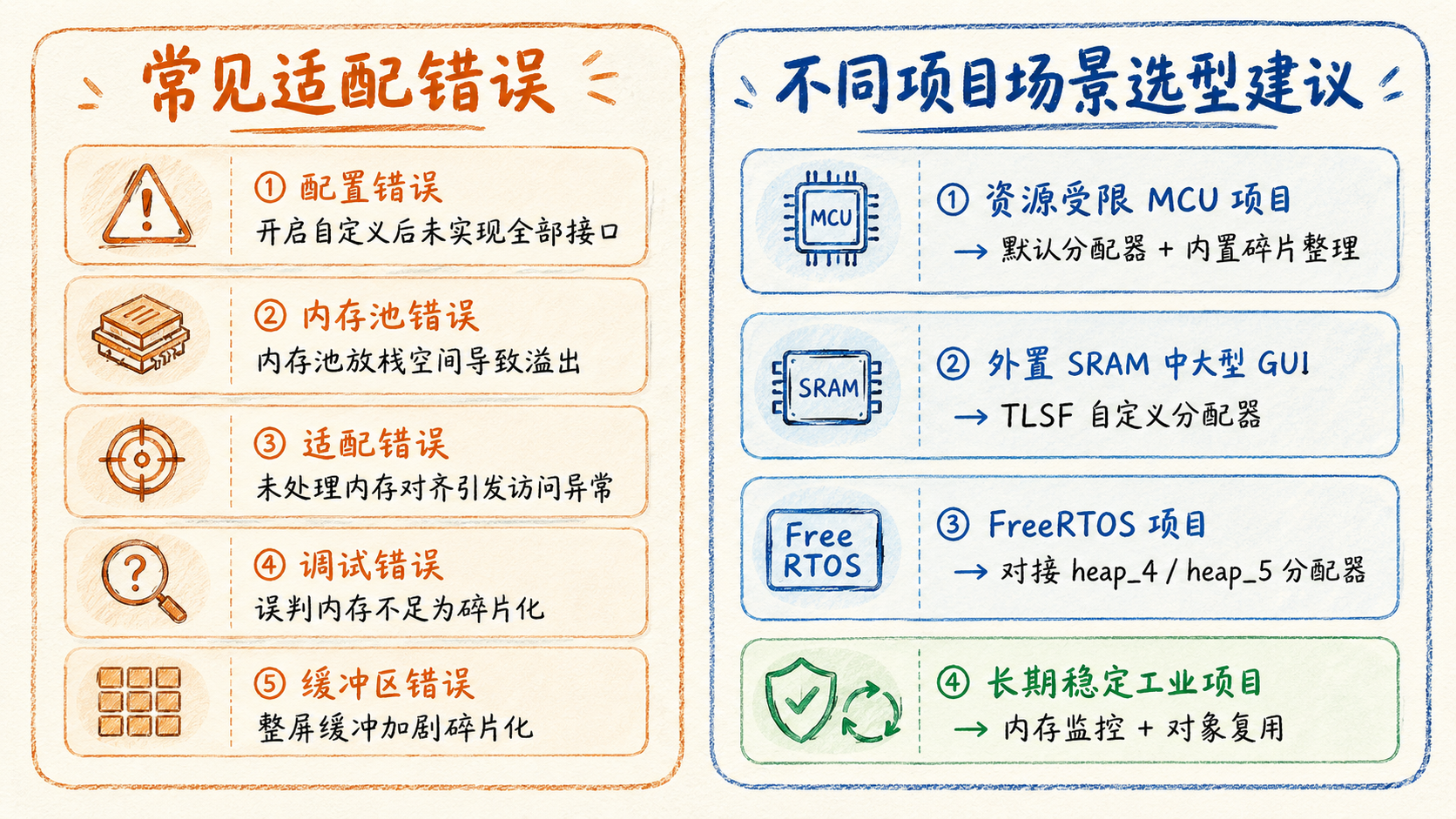

四、常见错误与解决办法

五、排错步骤总结

六、实战选型建议

• 静态界面为主的资源受限 MCU 项目：LVGL 默认分配器 + 内置碎片整理 + 分块行缓冲，适配成本最低
• 动态界面多、频繁加载图片的中大型项目：使用 TLSF 自定义分配器，长期运行碎片率稳定
• 已经使用 FreeRTOS 的项目：直接对接 heap_4/heap_5，复用系统成熟能力，降低代码复杂度
• 长期运行的工业项目：开启定期内存监控，碎片率超过阈值提前预警，配合应用层对象复用减少分配释放

七、实战总结

LVGL 提供了非常灵活的内存分配器适配能力，针对碎片化问题，我们可以根据项目场景选择不同方案：简单场景开启内置碎片整理即可解决问题，高动态场景适配 TLSF 算法，FreeRTOS 项目直接复用系统分配器。同时需要配合应用层优化，减少不必要的动态分配，才能从根源上解决碎片化问题，保证系统长期稳定运行。
