一、原理

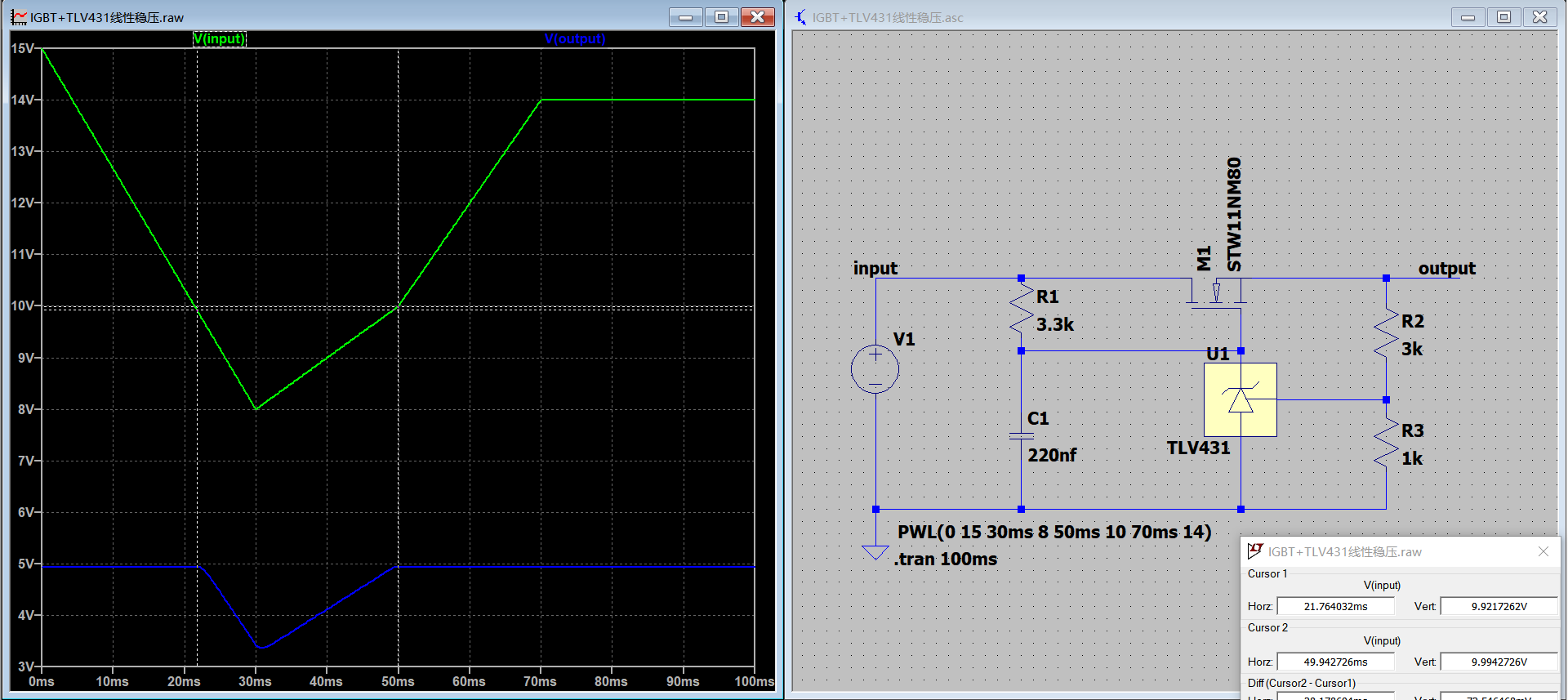

TLV431基准为 1.24V。MOS管漏极接input，源极接output。
反馈节点 N002 串联分压，电压VN002 = Vout * 1k/（1k+3k）。TLV431 检测到该电压高于 1.24V，其阴极（K）到阳极（A）的电流急剧增大。（MOS管的栅极是“绝缘墙”，电流可以忽略不计。MOS管上的主电流路径：输入电压 → 漏极（D）→ 沟道 → 源极（S）→ 输出负载 → 地。所以TLV431阴极到阳极的的电流来自电阻R1，IR1分成两股，一股走C1，一股走TLV431）
电流增大导致限流电阻 R1 上的压降增大，根据串联分压，C1上的电压下降，即栅极节点 N001 的电压下降。MOS管导通时，栅极（G）和源极（S）之间必须维持一个相对固定的电压差 Vgs。所以源极电压随栅极下降而下降，Vout = VN001 – Vgs，输出电压被拉低，抵消了之前的升高。
二、注意事项
1、输入低于阈值就会导致电路失去稳压作用；
2、LTSpice没有自带IGBT，用近似性能MOS管代替；
3、电源电压做成随机波形，模拟输入电压不稳定；
