极物科技 | DALI调光灯 – UDP 通讯协议规范

前言

极物科技致力于智能控制系统及硬件研发，以"极物OS+多协议融合"打破生态壁垒。

一句话概述：本文提供极物主机 DALI 调光灯服务的完整 UDP 通讯协议规范，供需要进行二次开发或系统对接的技术伙伴参考。

本文聚焦于 极物主机 DALI 调光灯的 UDP 通讯协议规范，详细解析服务端口与保活机制、报文帧结构、控制报文格式（亮度/色温/场景）、地址机制及状态更新报文，为二次开发和第三方中控对接提供完整的协议参考。

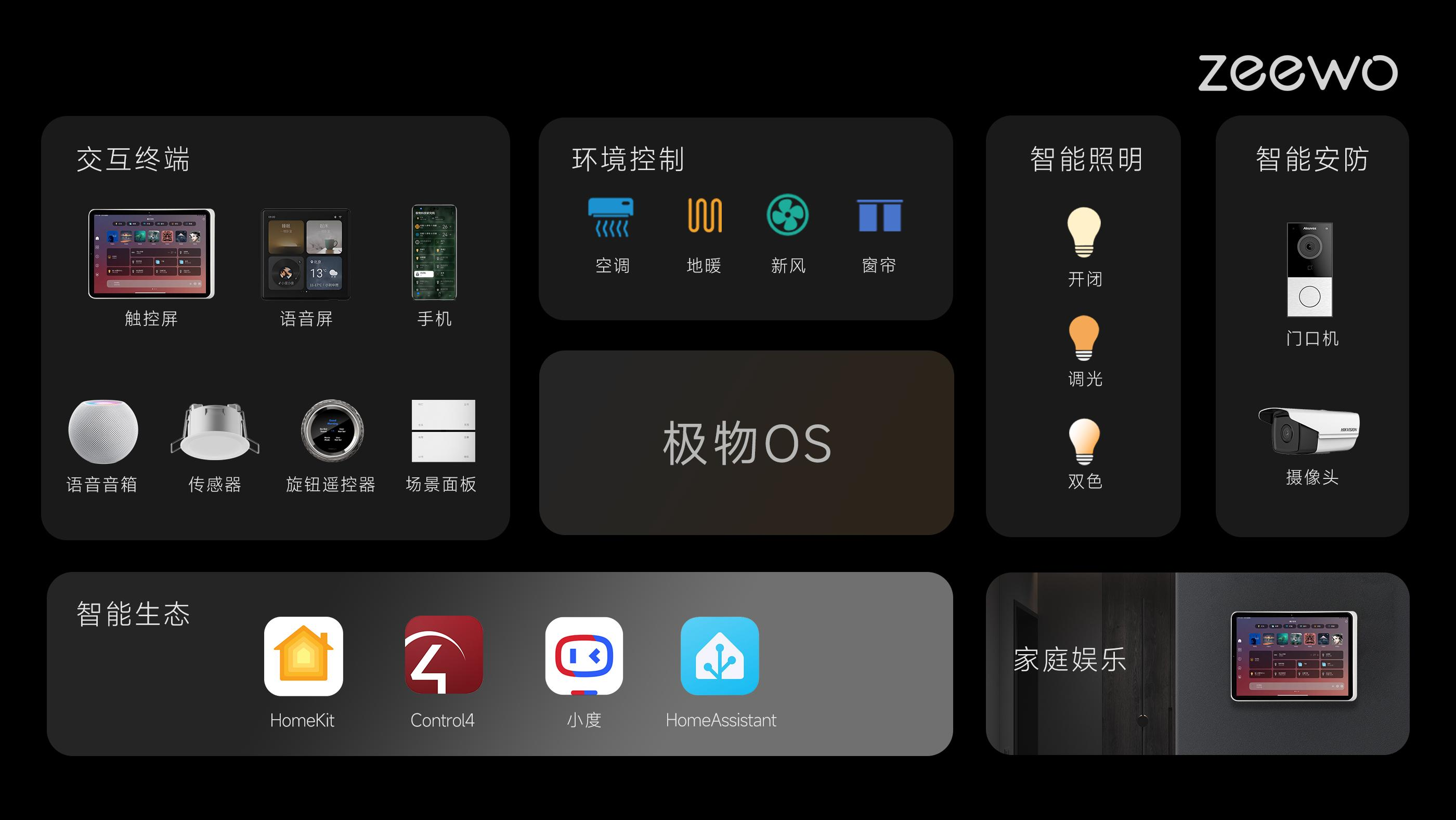

在这里插入图片描述

1. 服务端口与连接说明

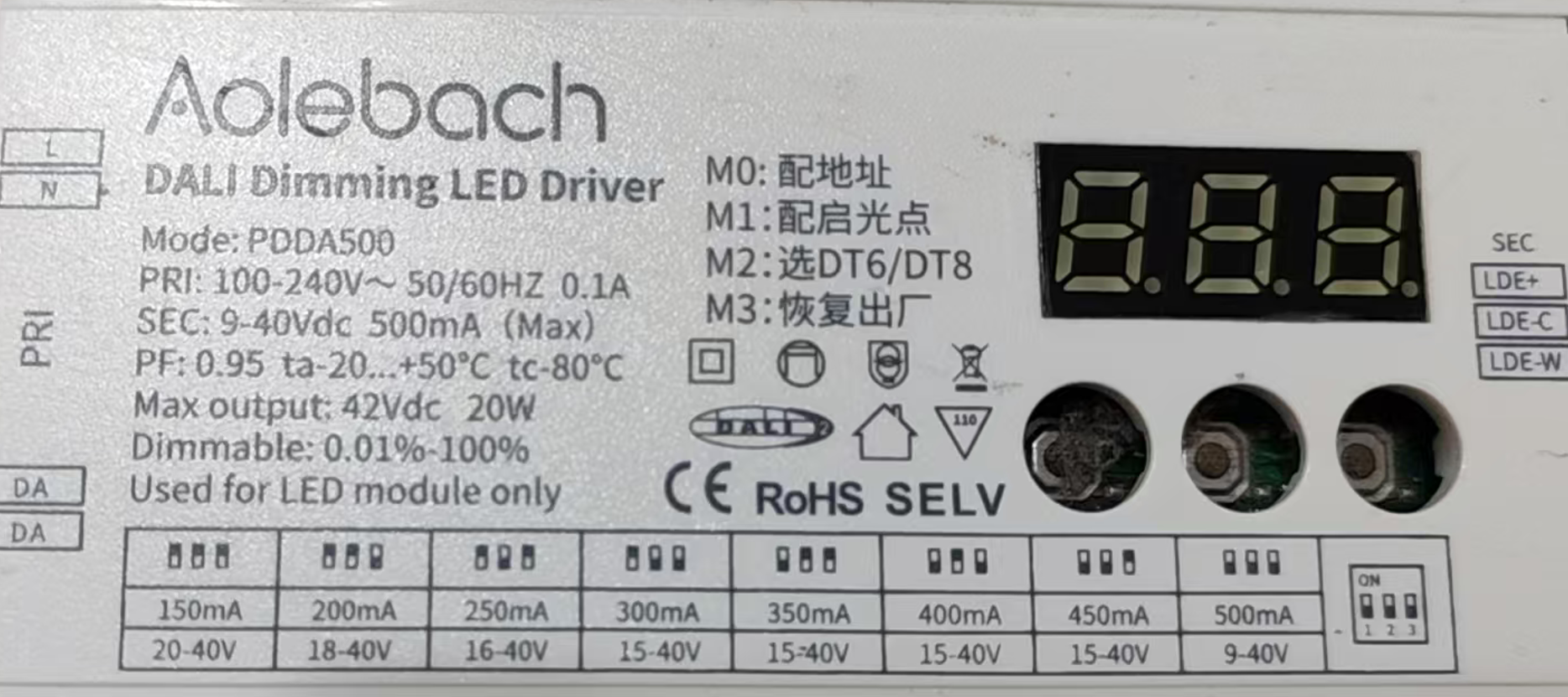

极物主机 DALI 调光服务提供 UDP 接口，双路 DALI 总线使用独立端口：

服务端口号说明
DALI 1 接口 2000 对应 DALI 1 总线
DALI 2 接口 2010 对应 DALI 2 总线

连接说明：

  • 客户端通过 UDP 协议向主机对应端口发送 JSON 报文
  • 一个端口支持多个客户端同时连接
  • 服务地址：极物主机 IP（默认监听 0.0.0.0）

⚠️ 注意：DALI 2 总线默认处于关闭状态，需在 Web 配置中启用后，2010 端口才会提供服务。

2. 报文帧结构总览

所有控制报文遵循统一的 JSON 帧结构：

字段类型必选说明
frame_type String 是 报文类型（request/keeplive/update）
frame_qn String 是 报文序列号，建议累加
frame_driver String 是 驱动标识，固定为 light-dali
driver_data Object 是 实际控制参数，由 DALI 模块定义
device_info Object 否 发送方设备信息（如 sn）
frame_result String 是 报文结果，固定为 ok

完整示例：

{
"driver_data": {
"address_num": "1",
"address_type": "shortaddress",
"cmd_name": "- DIRECT ARC POWER CONTROL",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "254"
},
"frame_type": "request",
"frame_qn": "112233",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}

3. driver_data 字段说明

字段类型说明
address_num String 地址编号（根据地址类型取值，见"地址机制"）
address_type String 地址类型：shortaddress（单灯）/ group（分组）/ broadcast（广播）
cmd_name String 指令名称（见"控制指令速查表"）
cmd_type String 指令类型：normal（标准指令）/ extend（扩展指令）
dali_index String 总线编号：1（DALI 1）/ 2（DALI 2）
cmd_value String 指令参数值（亮度/色温/保留值等）

4. 保活报文

保活报文用于确认客户端与服务端的连接状态。服务端对每个客户端维护独立的保活计时，超过设定超时时间未收到该客户端的保活报文，将主动关闭该客户端连接。

发送格式：

{
"frame_type": "keeplive"
}

返回格式（主机原样确认，并附加报文序列号与驱动标识）：

{
"frame_type": "keeplive",
"frame_qn": 1,
"frame_driver": "light-dali"
}

收到相同的 frame_type: "keeplive" 即表示连接正常。

保活策略：

  • 建议每 5 秒发送一次保活报文
  • 客户端若在保活超时时间内未收到保活报文的返回值，应主动断开并重新建立连接
  • 服务端支持多客户端连接，因此各客户端必须独立发送保活报文

5. 控制报文详解

5.1 亮度控制（DAPC）

控制灯具到指定亮度，亮度范围为 0~254（对应 0%~100%）。

单灯亮度控制：

{
"driver_data": {
"address_num": "1",
"address_type": "shortaddress",
"cmd_name": "- DIRECT ARC POWER CONTROL",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "254"
},
"frame_type": "request",
"frame_qn": "112233",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}

分组亮度控制：

{
"driver_data": {
"address_num": "1",
"address_type": "group",
"cmd_name": "- DIRECT ARC POWER CONTROL",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "127"
},
"frame_type": "request",
"frame_qn": "112234",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}

全局广播亮度控制：

{
"driver_data": {
"address_num": "1",
"address_type": "broadcast",
"cmd_name": "- DIRECT ARC POWER CONTROL",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "254"
},
"frame_type": "request",
"frame_qn": "112235",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}

5.2 色温控制（DT8 扩展）

控制 DT8 双色温灯具的色温，范围 2000K~7000K。

{
"driver_data": {
"address_num": "1",
"address_type": "broadcast",
"cmd_name": "control current tc value",
"cmd_type": "extend",
"dali_index": "1",
"cmd_value": "4000"
},
"frame_type": "request",
"frame_qn": "112236",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}

5.3 场景控制

调用灯具内部存储的场景（场景 0~15）。

指令名与场景对照表：

指令名对应场景
16 GO TO SCENE 0 场景 0
17 GO TO SCENE 1 场景 1
18 GO TO SCENE 2 场景 2
… …
31 GO TO SCENE 15 场景 15

⚠️ 注意：场景指令的 cmd_value 字段无效，照抄即可。

示例 – 调用分组 1 的场景 0：

{
"driver_data": {
"address_num": "1",
"address_type": "group",
"cmd_name": "16 GO TO SCENE 0",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "100"
},
"frame_type": "request",
"frame_qn": "112237",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}

5.4 基础控制指令

指令名功能cmd_type
0 OFF 关灯 normal
5 RECALL MAX LEVEL 开灯（最大亮度） normal
6 RECALL MIN LEVEL 调至最小亮度 normal
1 UP 调亮 normal
2 DOWN 调暗 normal
3 STEP UP 步进调亮 normal
4 STEP DOWN 步进调暗 normal

6. 地址机制

6.1 地址类型

address_type含义address_num 范围
shortaddress 单灯短地址 0 ~ 63
group 分组地址 0 ~ 15
broadcast 全局广播 0（忽略）

6.2 地址规则

  • 单灯（shortaddress）：对指定短地址的单个灯具进行控制
  • 分组（group）：对指定分组内的所有灯具进行统一控制
  • 广播（broadcast）：对当前 DALI 总线上的所有灯具进行控制

7. 状态更新报文

DALI 服务会主动向所有已连接的客户端推送灯具状态，报文格式如下：

{
"frame_type": "update",
"frame_qn": 274,
"frame_driver": "light-dali",
"driver_data": {
"address_num": 1,
"color": 3000,
"brightness": 250,
"dali_bus": 1,
"online": 1,
"device_type": 8,
"cmd": "update_info",
"address_type": "shortaddress"
}
}

driver_data 字段说明：

字段类型说明
address_num Number 灯具地址
address_type String 地址类型（shortaddress/group/broadcast）
color Number 当前色温（K），仅 DT8 单灯上报
brightness Number 当前亮度（0~254）
dali_bus Number 总线编号（1 或 2）
online Number 在线状态（1=在线，0=离线），仅单灯上报
device_type Number 设备报告的类型/版本号（来自 QUERY VERSION NUMBER），仅单灯上报
cmd String 固定为 update_info

更新策略：

  • 数据有变化时立即发送一次
  • 新客户端接入时发送一次所有灯具信息

    • 分组/广播指令的亮度汇总规则：

    • 分组（group）上报的 brightness 为该分组下所有灯中最亮的那盏灯的亮度值（取最亮值）
    • 广播（broadcast）上报的 brightness 为该 DALI 总线下所有灯中最亮的那盏灯的亮度值

    ⚠️ 注意：分组/广播的亮度为汇总值（取最亮），便于快速判断分区/总线内是否还有灯亮着；若需获取具体某盏灯的状态，请订阅单灯（shortaddress）上报。

    ⚠️ 注意：控制类指令执行后无确认报文，请通过 update 推送或主动查询确认灯具实际执行结果。

    8. UDP 通信可靠性建议

    本服务对控制指令不返回确认报文（控制后可通过状态推送或主动查询确认执行结果）。由于 UDP 协议不保证报文可靠到达，建议第三方系统遵循以下策略：

  • 序列号管理：frame_qn 字段建议每次发送累加，用于报文去重与追踪
  • 控制确认：控制指令下发后，通过订阅状态更新报文或主动查询来确认灯具实际执行结果
  • 非阻塞接收：接收 socket 需设置超时，避免阻塞
  • 保活检测：定期发送保活报文，检测连接状态，断线后自动重连

    • 9. 常用指令速查表

    9.1 标准指令（normal）

    功能指令名cmd_value说明
    关灯 0 OFF 10 忽略
    调亮 1 UP 10 忽略
    调暗 2 DOWN 10 忽略
    步进调亮 3 STEP UP 10 忽略
    步进调暗 4 STEP DOWN 10 忽略
    开灯 5 RECALL MAX LEVEL 10 最大亮度
    暗灯 6 RECALL MIN LEVEL 10 最小亮度
    亮度控制 – DIRECT ARC POWER CONTROL 0~254 直接亮度
    场景 0~15 16 GO TO SCENE 0 ~ 31 GO TO SCENE 15 100 调用场景

    9.2 扩展指令（extend）

    功能指令名cmd_value说明
    色温控制 control current tc value 2000~7000 当前色温（K）
    查询当前色温 get current tc value 忽略 返回色温值
    查询场景色温 0~15 get sence tc value 0 ~ get sence tc value 15 忽略 返回场景色温
    设置场景色温 0~15 set sence tc value 0 ~ set sence tc value 15 亮度+色温 写入场景色温

    10. 典型应用示例

    10.1 控制灯具到 50% 亮度

    • address_type：shortaddress
    • address_num：1（灯具短地址）
    • cmd_name：- DIRECT ARC POWER CONTROL
    • cmd_value：127（约 50% 亮度）

    10.2 设置整组灯具色温 4000K

    • address_type：group
    • address_num：1（分组地址）
    • cmd_name：control current tc value
    • cmd_value：4000

    10.3 广播关闭所有灯具

    • address_type：broadcast
    • cmd_name：0 OFF

    10.4 调用场景

    • address_type：group
    • address_num：1（分组地址）
    • cmd_name：16 GO TO SCENE 0（场景 0）

    11. 注意事项

  • 报文精确匹配：cmd_name 字段必须严格匹配指令名（含空格），否则无法识别
  • 地址唯一：单灯短地址 0~63 需唯一，避免通讯冲突
  • 广播地址：broadcast 类型的 address_num 字段被忽略
  • DALI 2 主动推送：DALI 2 服务默认关闭，需启用后才可接收状态推送
  • 客户端保活：所有客户端必须周期性发送保活报文，超过保活超时未发送的客户端将被服务端断开

    • 12. 相关文档

    • 《极物科技 | DALI调光灯 – 快速接入指南》
    • 《极物科技 | DALI调光灯 – IEC 62386 底层协议解析》
    • 《极物科技 | DALI调光灯 – DT8 双色温控制专题》
    • 《极物科技 | DALI调光灯 – 功能接口与调试指南》
    • 《极物科技 | DALI调光灯 – 设备发现与地址分配机制》
    • 《极物科技 | DALI调光灯 – 状态上报与监控机制》
    • 《极物科技 | DALI调光灯 – 工程实施与运维指南》

    关于极物科技（ZEEWO）

    极物科技（Zeewo）致力于为用户提供智能控制系统及硬件产品。我们以总线系统为技术底座，以**“稳定、可靠、快速响应”**为产品底线，是国内少有的拥有 KNX、DALI 全套软硬件自主研发能力的厂商之一。

    我们的核心能力：

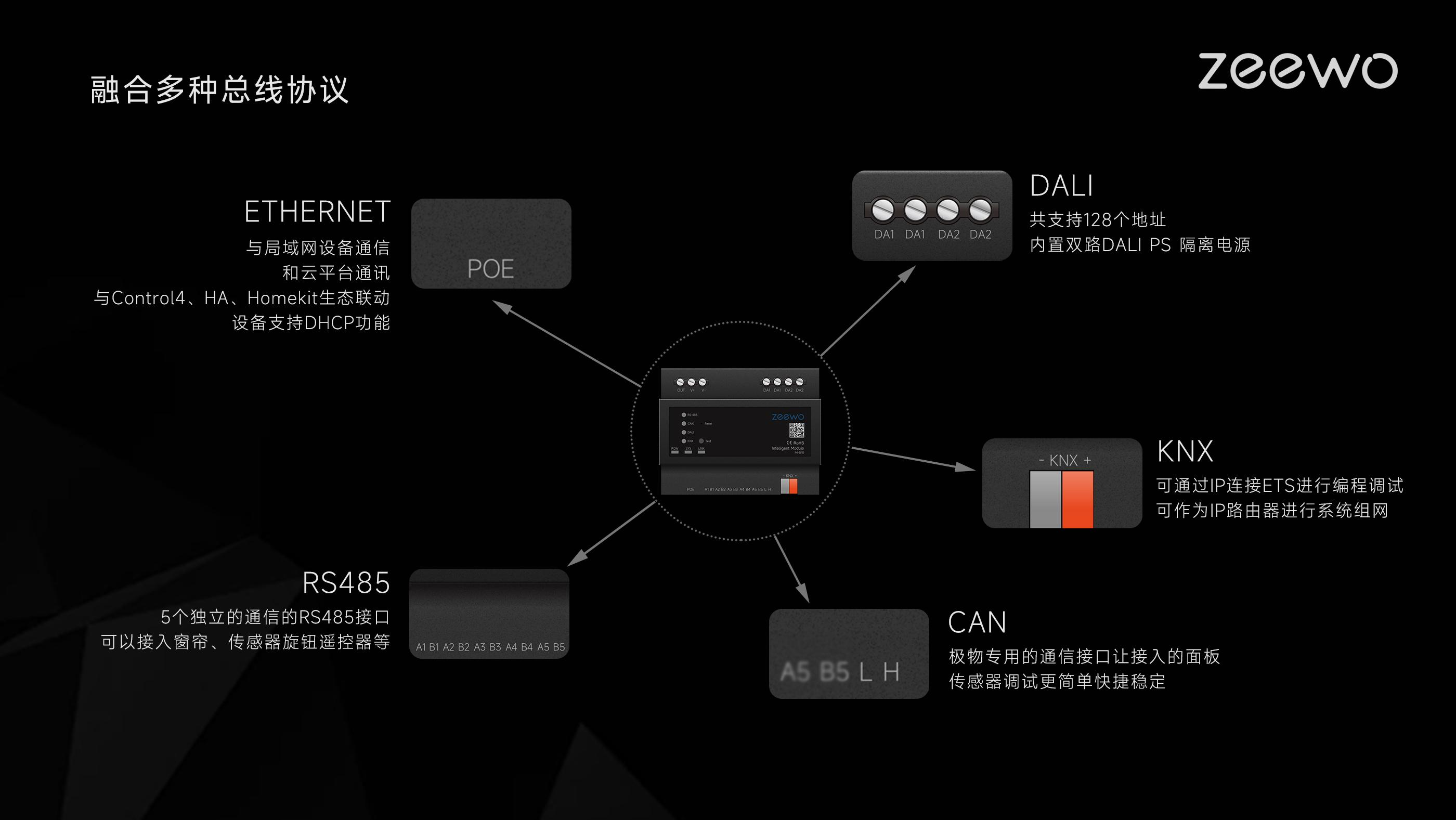

    • 系统架构：自研极物 OS，支持多协议无界融合（KNX/DALI/CAN/RS485/IP）。
