闸泵联调是MIKE11水动力模拟中的常见难题，核心在于闸门与泵站的协同启停逻辑。本文以"闸前水位达0.5m开启单向闸门、闸门开启时泵站关闭、闸门关闭时泵站开启"为典型调度需求，详解两种设置方法。
一、核心概念
闸泵联调（Gate-Pump Joint Operation）：闸门与泵站根据水位、流量等条件协同运行的调度方式，常用于排涝泵站与节制闸联合控制的平原河网模拟。
单向流（One-way Flow）：闸门仅允许水流单向通过，防止下游水位顶托时倒灌，MIKE11中通过闸门结构参数设置实现。
闸前水位（Hups）：闸门上游断面水位，是闸门启闭的常用触发条件。
上下游水位差（Hup downs）：闸门上下游水位差值，可间接反映闸门启闭状态——闸门开启时水位差较小，关闭时水位差较大。
逻辑操作数（Logical Operands）：控制规则的触发条件设置，支持多条件通过And/Or组合，可引用本结构或其他结构的水位、流量等变量。
二、调度需求
闸门：闸前水位（Hups）达到0.5m时开启，且为单向流；
泵站：闸门开启时泵站关闭，闸门关闭时泵站开启。
三、方法一：闸门用水位及水位差控制，泵站用流量控制

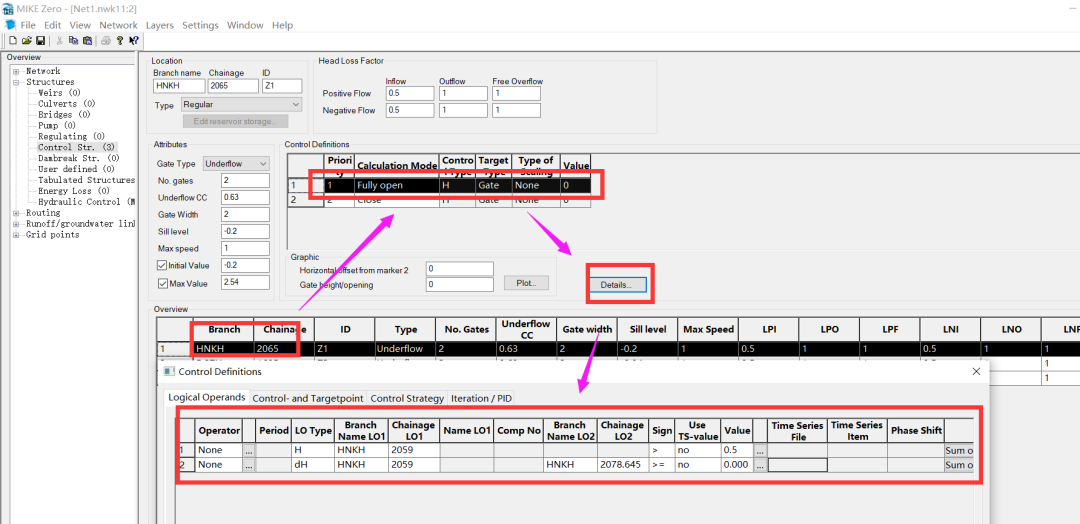

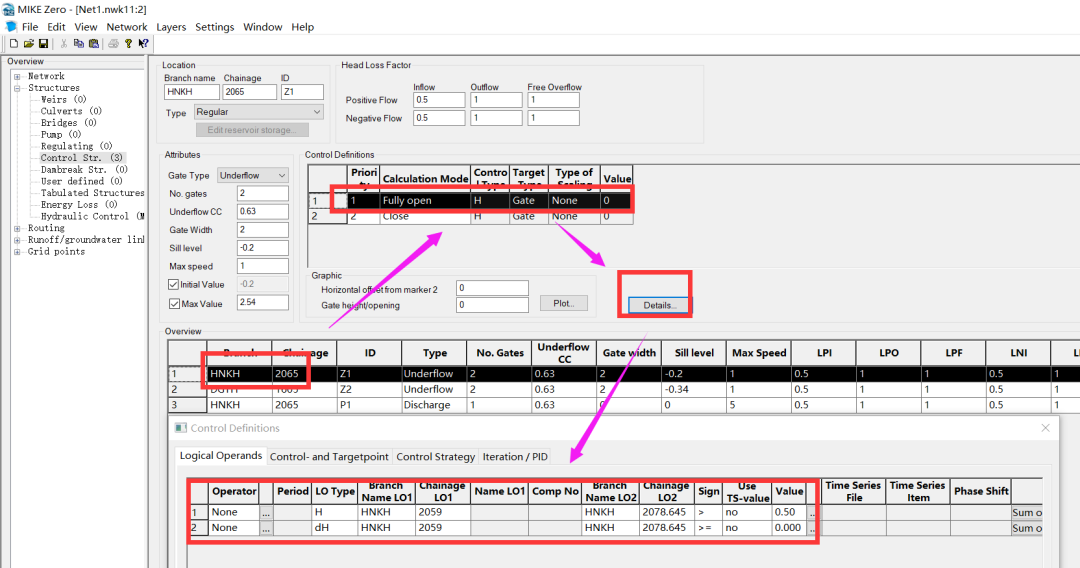

闸门设置：
添加闸门结构，Gate Type选"Underflow"，设置单向流参数。
Control Definitions添加两行：
Priority 1：Fully open，Control Type=H，Target Type=Gate L；
Priority 2：Close，Control Type=H，Target Type=Gate L。
Details中Logical Operands设置组合条件：Hups>0.5m，配合上下游水位差条件（Operator=Or），满足任一条件即触发开闸。

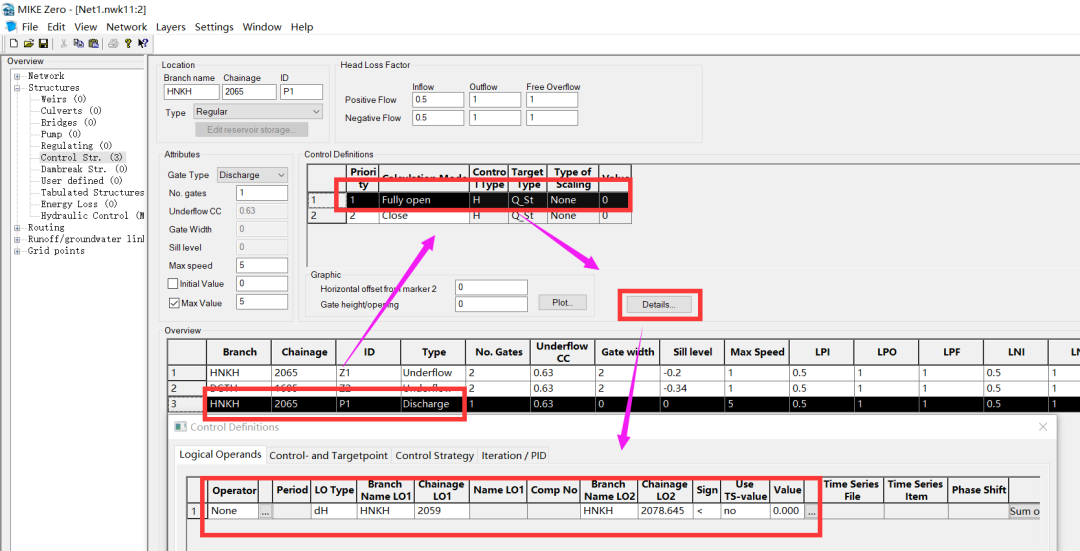

泵站设置：
添加泵站结构，Control Definitions添加两行（Fully open+Close）。
Details中引用闸门下泄流量（Q_Structure）作为触发条件：当闸门流量为0（关闭状态）时泵站开启，闸门有流量（开启状态）时泵站关闭，实现闸泵互锁。
四、方法二：闸门用水位及水位差控制，泵站用水位差控制
闸门设置：与方法一完全一致。

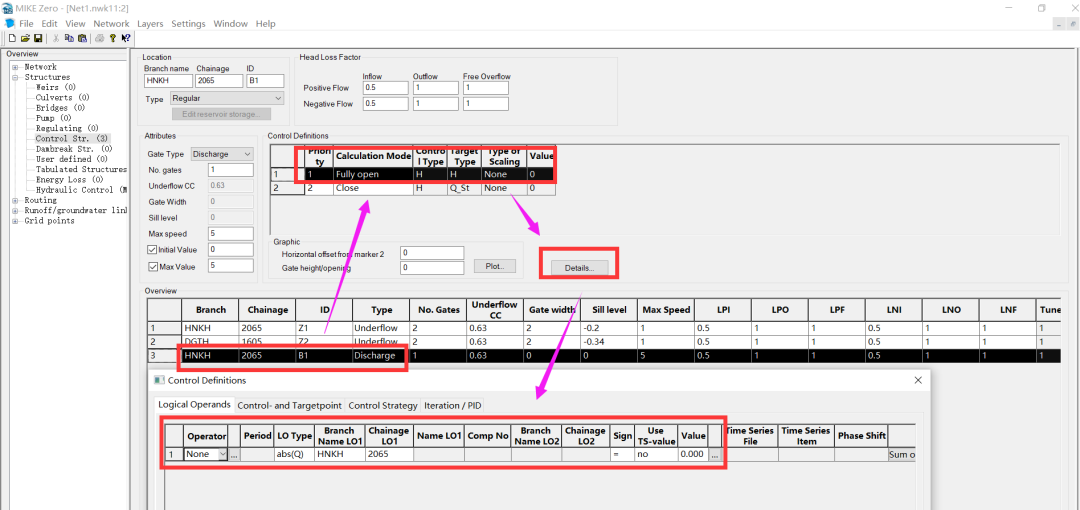

泵站设置：
Control Definitions添加两行（Fully open+Close）。
Details中Logical Operands引用上下游水位差（Hup downs）：当水位差绝对值接近0（如-0.001～0.001m）时，判定闸门处于关闭状态，触发泵站开启；水位差超出该范围时，判定闸门开启，泵站关闭。
五、成果对比与操作技巧

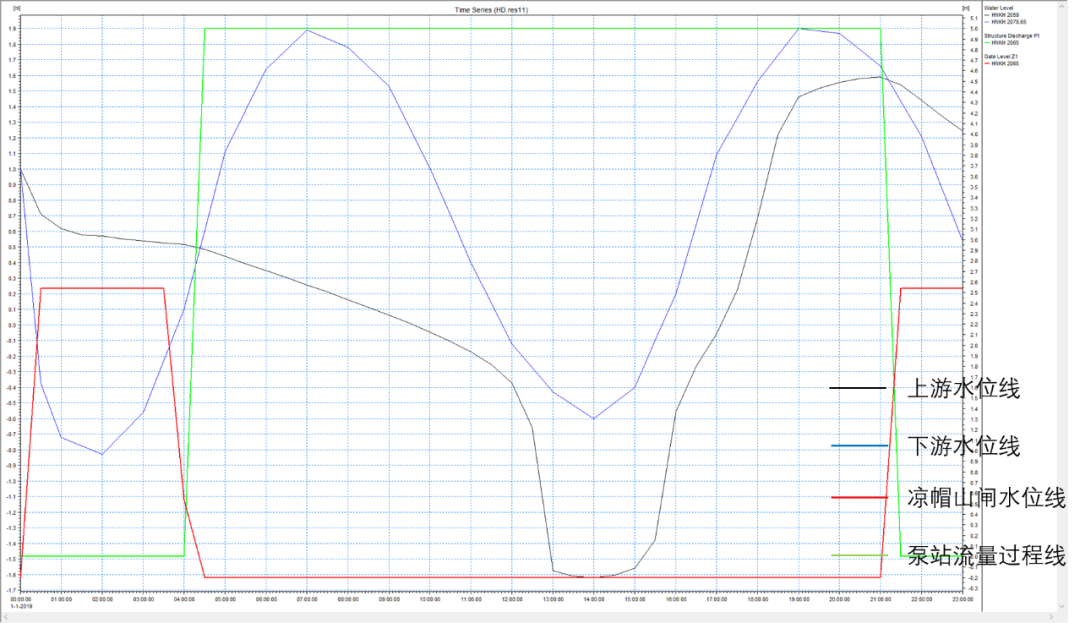

两种方法计算结果基本一致，上下游水位过程线、闸门水位及泵站流量过程线吻合良好。
实操技巧：
多条件组合：Logical Operands中Operator选And需同时满足，选Or满足其一即可，须根据调度逻辑正确选择；
阈值留余量：水位差判断建议设置±0.001m的容差区间，避免数值波动导致泵站频繁启停；
单向流校验：模拟完成后须检查闸门下游水位高于上游时是否存在倒灌，确保单向流设置生效；
方法选择：流量控制法物理意义明确（直接关联闸门状态），水位差控制法无需引用其他结构变量、设置更简洁，可根据模型复杂度灵活选用。
