在仪表电源、电池充电器、快充电源、逆变器系统等需要超宽输入电压范围（如电动车高压电池组、工业母线等）的降压应用中，需要一款能够耐受极高输入电压、支持外部功率MOSFET灵活选型且具备完善保护功能的控制器。EG1170是一款宽电压范围降压型DC-DC电源管理芯片，内部集成高压启动电路（20V至200V）、使能控制、基准电源、误差放大器、过热保护、逐周期限流和短路保护等功能。芯片内置自举二极管和5.2V线性稳压输出，配合外部N沟道MOSFET可实现6A以上的输出电流，支持对电池充电应用，采用SSOP10封装，为各类高压降压应用提供了高性价比、高灵活性的控制解决方案。本解析将基于完整数据手册，系统阐述EG1170的核心特性、参数设置及工程化设计要点。
一、芯片核心定位
EG1170是一款面向超宽高压输入应用的降压型DC-DC控制器，其核心价值体现在以下方面：
-
超宽高压启动范围：内部快速启动电压输入范围20V至200V，外置低压启动输入范围11V至200V，覆盖电动车、工业、逆变器等高压应用；
-
外置MOS管设计：配合外部N沟道MOSFET可实现6A以上的输出电流，功率等级灵活可调；
-
内置自举二极管：简化高端驱动电路设计，无需外部自举二极管；
-
集成5.2V线性电源输出：可为外部MCU或控制电路提供最大20mA的供电；
-
使能控制功能：支持系统级电源管理；
-
110kHz固定开关频率，优化高压应用中的开关损耗；
-
最大占空比90%，支持宽输入输出电压范围；
-
输出短路打嗝保护，降低故障功耗；
-
温度保护和逐周期限流，确保芯片安全；
-
输出电压灵活可调（VFB=1.3V），支持电池充电应用；
-

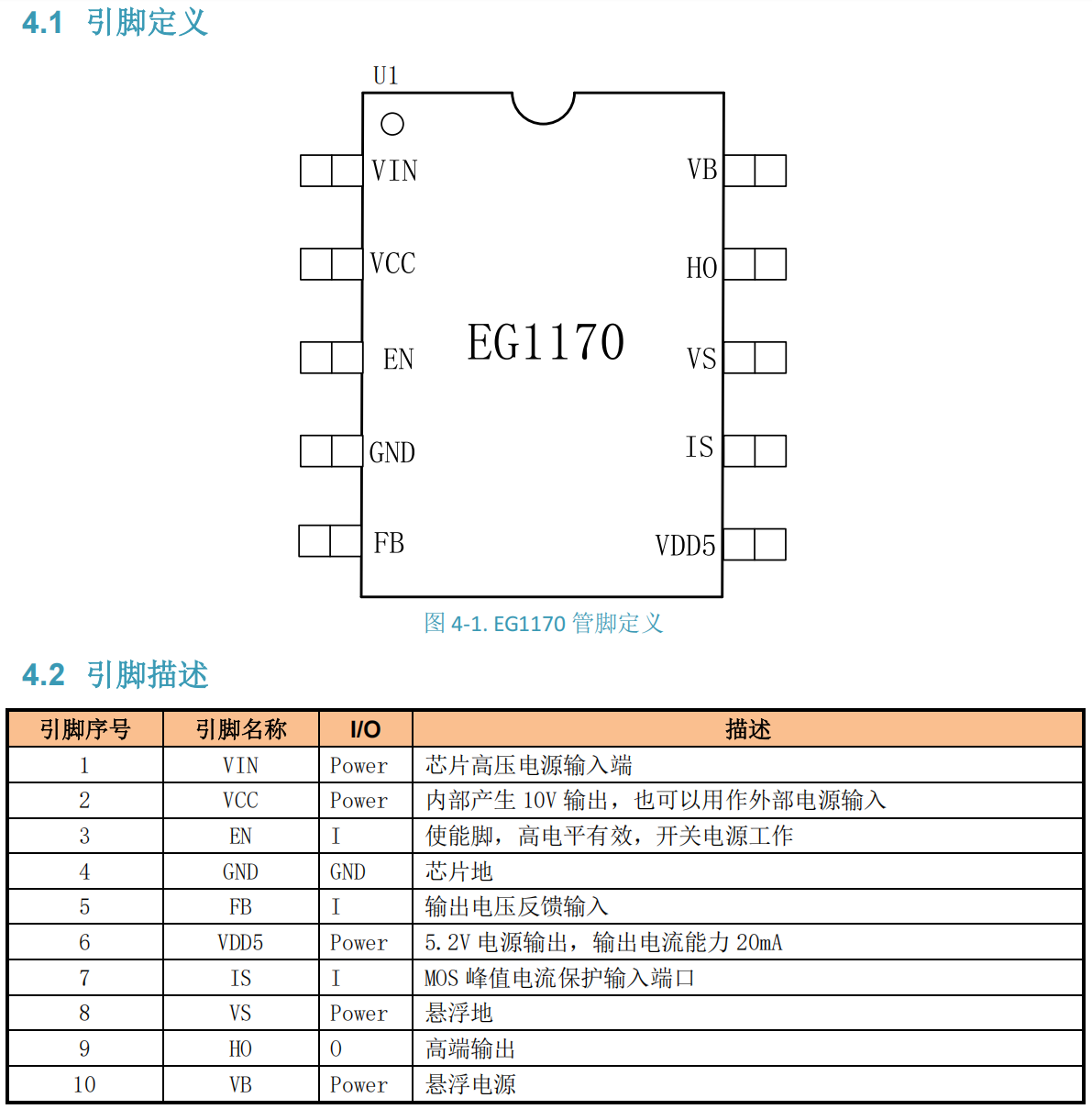

SSOP10封装，外围器件少，方案性价比高。

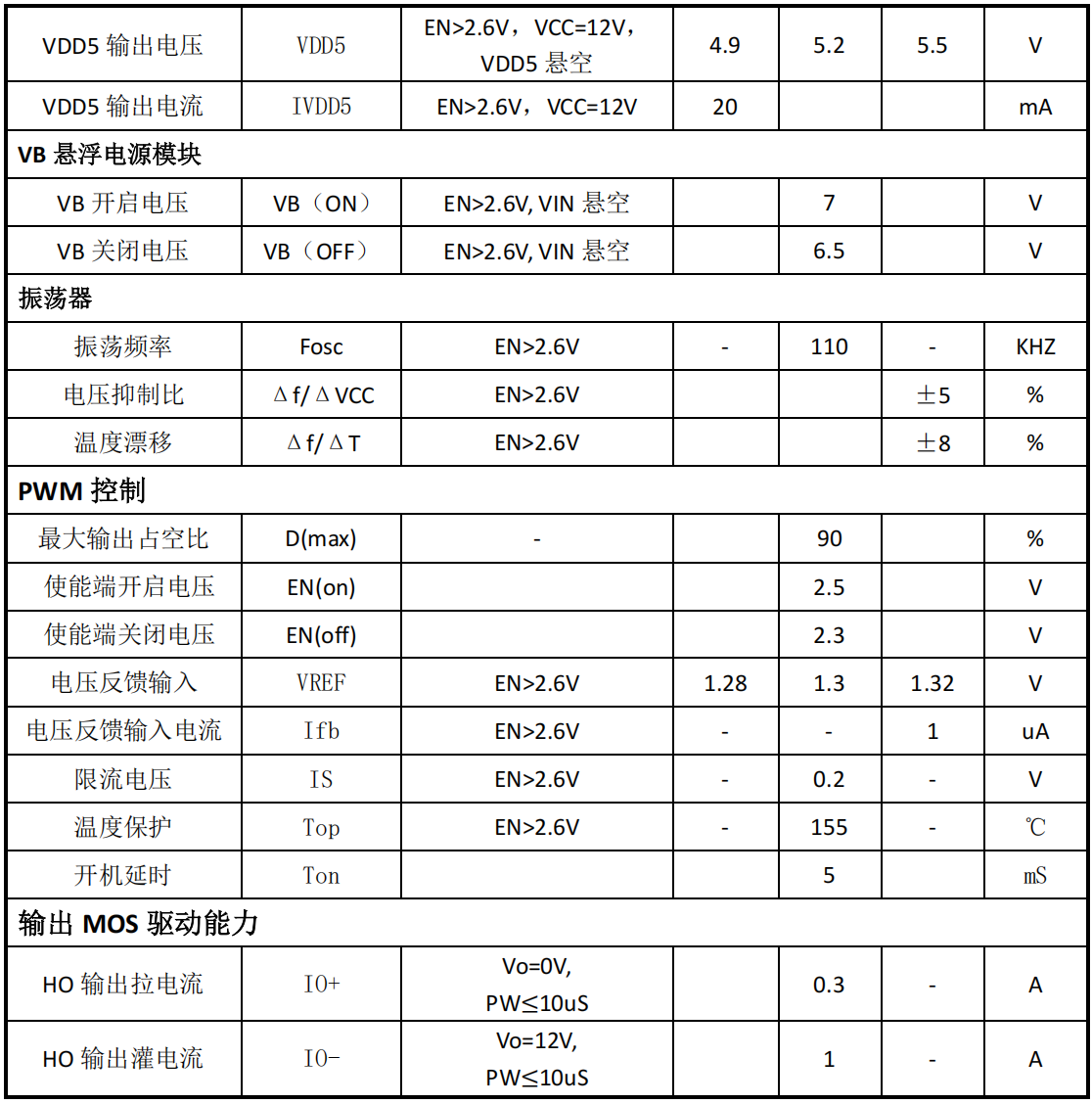

二、关键电气参数详解
高压启动与输入
-
高压启动电压范围 VIN：推荐20V至200V，绝对最大耐压200V；
-
外置低压启动电压范围：11V至200V（通过VCC引脚外部供电时）；
-
VCC输出电压：典型10V，为芯片内部低压电路和外部MOSFET驱动提供电源；
-
VCC启动电流 Istart：典型80μA，最大200μA（EN>2.6V，VIN悬空）；
-
VCC开启电压 VCC(ON)：典型8.5V（EN>2.6V）；
-
VCC关闭电压 VCC(OFF)：典型7.8V（EN>2.6V）；
-
VCC静态电流 Icc：典型1mA（EN>2.6V，VCC=12V）；
-
VCC关闭电流 Icoff：典型0.6mA（EN>2.6V，VCC=12V）。
5.2V线性稳压输出（VDD5）
-
VDD5输出电压：典型5.2V（范围4.9-5.5V，EN>2.6V，VCC=12V，悬空）；
-
VDD5输出电流：最大20mA（EN>2.6V，VCC=12V），可为外部MCU或控制电路供电。
振荡器
-
振荡频率 Fosc：典型110kHz；
-
电压抑制比 Δf/ΔVCC：典型±5%；
-
温度漂移 Δf/ΔT：典型±8%；
-
PWM最大输出占空比 D(max)：典型90%。
使能控制（EN）
-
使能开启电压 EN(on)：典型2.5V；
-
使能关闭电压 EN(off)：典型2.3V。
电压反馈（FB）
-
反馈基准电压 VREF：典型1.3V（范围1.28-1.32V）；
-
反馈输入电流 Ifb：最大1μA（EN>2.6V）。
限流保护
- 限流电压 VIS：典型0.2V（EN>2.6V），通过IS引脚检测峰值电流。
温度保护
- 过温保护阈值 Top：典型155℃。
输出驱动能力（HO）
-
HO输出拉电流 IO+：典型0.3A（VO=0V，PW≤10μS）；
-
HO输出灌电流 IO-：典型1A（VO=12V，PW≤10μS）。
悬浮电源（VB/VS）
-
VB开启电压 VB(ON)：典型7V（EN>2.6V，VIN悬空）；
-
VB关闭电压 VB(OFF)：典型6.5V（EN>2.6V，VIN悬空）。
三、芯片架构与工作原理
内部功能框图
- EG1170内部包含高压启动电路、使能控制电路、基准电压源（1.3V）、误差放大器、振荡器（110kHz）、PWM控制逻辑、逐周期限流比较器、短路保护（打嗝模式）、过热保护、驱动电路、自举二极管、VCC稳压器（10V）和VDD5线性稳压器（5.2V/20mA）等模块。
高压启动
- EG1170内部集成高压启动电路，当VIN高压上电后（20V-200V），内部电路从VIN取电，为VCC引脚提供10V低压电源。无需外部启动电阻，简化外围设计。也可通过VCC引脚外部供电实现11V-200V的低压启动。
PWM控制
芯片采用固定频率（110kHz）峰值电流模式PWM控制：
-
每个开关周期，振荡器触发高端MOS管导通；
-
电感电流上升至由误差放大器输出和限流比较器决定的峰值阈值时，高端MOS管关断；
-
关断期间，续流二极管为电感电流提供回路；
-
最大占空比限制为90%，确保系统稳定。

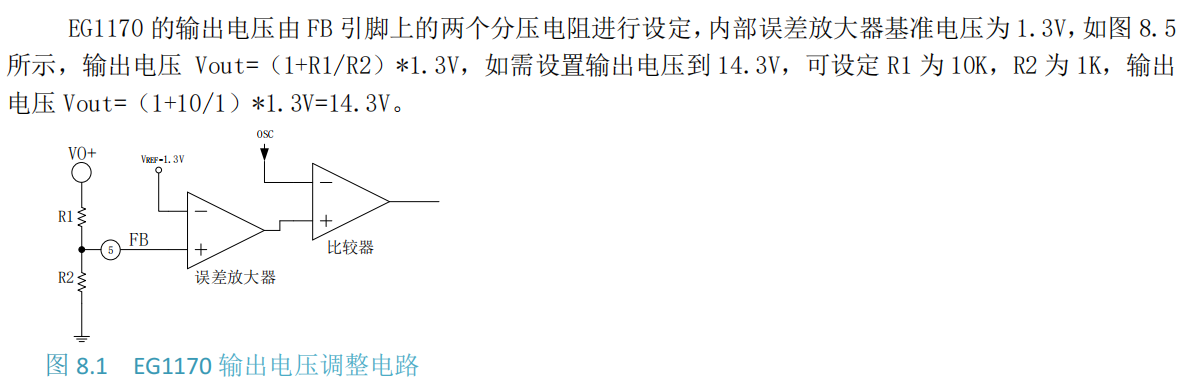

输出电压设置
输出电压通过FB引脚的外部电阻分压网络设定，内部误差放大器基准电压为1.3V：
-
Vout = (1 + R1/R2) × 1.3V
-
例如，如需输出14.3V，可设定R1=10kΩ，R2=1kΩ：
Vout = (1 + 10/1) × 1.3V = 14.3V
峰值限流设置
-
EG1170的峰值电流限制通过外部限流电阻R3设定，IS引脚检测功率管电流：
-
Ipeak = 0.2V / R3
-
其中0.2V为内部限流基准电压。
自举悬浮驱动
- 芯片内部集成自举二极管，VB和VS引脚构成悬浮电源，为内部高侧驱动电路供电。VB与VS之间需外接自举电容，VS连接至外部功率MOS管的源极（开关节点）。
VDD5线性稳压输出
- 芯片内部集成5.2V/20mA线性稳压器，可为外部MCU或辅助电路供电，简化系统设计。
短路保护（打嗝模式）
当输出过流或短路时，EG1170进入短路保护模式：
-
芯片内部定时开启PWM功能，周期性尝试重启；
-
有效降低输出短路时的输入功耗；
-
当输出恢复正常时，芯片自动恢复正常输出。
逐周期限流
- 通过IS引脚检测功率管电流，当峰值电流超过设定阈值时，立即终止当前周期导通，实现逐周期限流保护。
使能控制
- EN引脚高电平有效（>2.5V），芯片正常工作；EN低于2.3V时芯片关断，降低功耗。
四、应用设计要点
PCB布局要点
-
自举电容（VB与VS之间）应尽量靠近芯片管脚放置；
-
大电流路径（VIN、VCC、GND、功率MOS管源极）走线应尽量宽、短；
-
功率地与信号地应分开走线，在输出电容处单点连接。
外部MOS管选型
-
选择低导通电阻（RDS(on)）的N沟道MOSFET，以降低导通损耗；
-
选择低结电容的MOSFET，以降低开关损耗；
-
耐压应大于最大输入电压（建议≥250V）；
-
电流能力应大于输出电流（可支持6A以上输出电流）。
输出电感选择
电感值影响降压器的工作模式（连续/不连续）和电感电流纹波。电感计算公式为：
-
L = Vout × (Vin – Vout) / (Vin × Fs × Iripple)
-
其中：
Vin为输入电压；
Vout为输出电压；
Fs为PWM工作频率（110kHz）；
Iripple为电感电流纹波的峰峰值，通常选择不超过最大输出电流的30%。

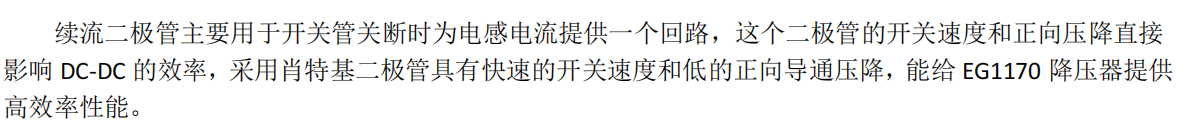

续流二极管选择
续流二极管在功率管关断时为电感电流提供回路：
-
应选用肖特基二极管，具有快速开关速度和低正向导通压降；
-
耐压应大于最大输入电压（≥200V）；
-
电流能力应大于最大输出电流（支持6A以上，建议≥10A）；
-
推荐使用超快恢复二极管或碳化硅肖特基二极管（高压应用中效率更高）。
输出电容选择
输出电容用于滤波，使输出电压平稳：
- 优先选取低ESR电容；
电容值由输出电压纹波要求决定，计算公式为：
-
ΔVo = ΔIL × (ESR + 1 / (8 × Fs × Co))
-
其中：
ΔVo为输出电压纹波；
ΔIL为电感电流纹波；
Fs为PWM工作频率（110kHz）； -
ESR为输出电容等效串联电阻。
-
建议使用低ESR电解电容与陶瓷电容并联使用。
输入电容选择
输入电容用于滤除输入电源纹波并提供开关瞬态电流：
-
推荐容值：10μF-100μF电解电容，并联0.1μF-1μF陶瓷电容；
-
耐压应大于最大输入电压（≥200V）。
自举电容选择
VB与VS之间需外接自举电容，用于驱动内部高侧驱动电路：
-
推荐容值：0.1μF-1μF陶瓷电容（典型0.22μF或0.47μF）；
-
耐压应大于25V；
-
电容应尽量靠近VB和VS引脚放置。
VCC电容
VCC引脚需外接电容，为内部低压电路提供稳定电源：
-
推荐容值：1μF-10μF陶瓷电容或电解电容；
-
耐压应大于16V。
VDD5电容
VDD5引脚需外接电容，为5.2V LDO输出滤波：
-
推荐容值：1μF-10μF陶瓷电容；
-
耐压应大于10V。
输出电压设置电阻
输出通过FB引脚的分压电阻设定：
-
选择R1和R2，使 Vout = (1 + R1/R2) × 1.3V；
-
建议R2在1kΩ-10kΩ范围，R1根据公式计算；
-
电阻精度建议1%。
峰值限流电阻设置
通过IS引脚外接电阻R3设定峰值限流阈值：
-
Ipeak = 0.2V / R3；
-
例如，需限制峰值电流为5A，则R3 = 0.2V / 5A = 40mΩ；
-
R3应选用低电感、高功率的采样电阻（如合金电阻）。
使能控制
-
EN高于2.5V时芯片工作；
-
EN低于2.3V时芯片关断；
-
EN引脚不允许悬空，必须接高电平或低电平控制信号。
五、典型应用场景
-
仪表电源：从高压工业总线（48V/110V/200V）降压为仪表供电；
-
电池充电器：从高压电源降压为多节锂电池组充电；
-
快充电源：从高压电源降压为快充协议芯片供电；
-
非隔离DC-DC：从高压直流母线降压为负载供电；
-
逆变器系统：从高压直流母线（200V）降压为控制电路供电；
-
工业控制系统：从工业电源（48V/110V/200V）降压为传感器、通信模块供电。
六、调试与故障处理
无输出
-
检查VIN高压是否在20V-200V范围内（或VCC外部供电11V-200V）；
-
测量VCC引脚电压是否为8.5V-10V（正常工作时），若VCC为0V则芯片未启动；
-
检查EN引脚电压是否高于2.5V（开启阈值）；
-
检查FB引脚电压是否约为1.3V（正常工作时），若偏离较大可能分压电阻焊接错误；
-
检查HO引脚是否有开关波形（相对于VS），若无则芯片可能处于保护状态；
-
检查外部MOS管、续流二极管、电感、输出电容是否焊接正确；
-
检查自举电容（VB-VS）是否焊接正确，容量是否合适；
-
检查VDD5引脚是否有5.2V输出，若无则芯片可能损坏。
输出电压偏低或带载能力不足
-
检查输入电压是否低于输出电压/占空比限制（最大占空比90%）；
-
检查电感饱和电流是否足够（支持6A以上，建议≥10A）；
-
检查续流二极管是否选型正确（耐压、电流能力）；
-
检查是否触发过流保护（逐周期限流），IS引脚电压超0.2V；
-
检查限流电阻R3阻值是否合适，峰值电流设定是否足够；
-
检查芯片是否过热（155℃热关断）；
-
检查外部MOS管选型是否合理（导通电阻是否过大）。
输出电压纹波过大
-
检查输出电容容量是否足够，ESR是否过高；
-
增加输出电容或并联陶瓷电容降低ESR；
-
检查电感值是否合适，纹波电流是否过大；
-
检查输入电容是否足够，输入纹波耦合到输出。
效率偏低
-
检查外部MOS管导通电阻是否过大；
-
检查续流二极管是否使用肖特基，正向压降是否过大；
-
检查电感DCR是否过大；
-
检查开关频率是否正常（110kHz）。
启动异常
-
检查VCC电容是否足够（1μF-10μF），是否靠近芯片；
-
检查自举电容（VB-VS）是否焊接正确，容量是否合适；
-
检查EN引脚是否已拉高至2.5V以上；
-
检查高压启动是否正常，VIN是否在20V以上。
七、设计验证要点
-
输入电压范围验证：在20V-200V范围内测试输出电压稳定性；
-
输出电压精度验证：空载和满载条件下VOUT应在设定值±2%以内（考虑分压电阻精度）；
-
开关频率验证：用示波器测量HO引脚波形（相对于VS），确认开关频率约为110kHz；
-
负载调整率验证：负载从0至满载变化时测量输出电压变化；
-
效率测试：在不同负载和不同输入电压下测量效率；
-
纹波测试：测量输出电压纹波，应在设计目标以内；
-
过流保护验证：逐步增加负载电流，观察输出限流和打嗝保护；
-
短路保护验证：将输出短路，观察芯片进入打嗝模式并周期性尝试重启，短路移除后恢复；
-
热关断验证：在过载条件下验证芯片在155℃左右关断；
-
使能控制验证：EN高低电平切换，验证输出开关控制；
-
峰值限流验证：通过示波器测量IS引脚波形，确认限流阈值准确；
-
VDD5输出验证：测量5.2V输出电压和带载能力（20mA）。
八、总结
EG1170是一款高性能、高集成度的超宽高压输入降压DCDC控制器，以20-200V内部高压启动（或11-200V外部VCC供电）、外置MOS管设计（支持6A以上输出）、110kHz固定开关频率、1.3V反馈基准电压、SSOP10封装为核心优势。
其内部集成了高压启动、5.2V/20mA LDO输出、使能控制、内置自举二极管、逐周期限流、短路打嗝保护和热关断等完善功能，外围器件极少，为仪表电源、电池充电器、快充电源和逆变器系统等高压降压应用提供了高性价比、高灵活度的控制解决方案。
与同系列的EG11722（内置150V/3A MOS管）相比，EG1170为控制器方案，需外置MOS管，输入电压更高（200V），输出电流可扩展至6A以上，灵活性更强，适合功率等级变化范围大的应用场景。
成功应用EG1170的关键在于正确选择外部功率MOS管（耐压≥200V，低RDS(on)，低结电容），正确计算输出电感值（确保饱和电流≥10A），选用合适耐压的肖特基续流二极管（≥200V），合理设置反馈分压电阻（VFB=1.3V），通过限流电阻R3设定峰值限流阈值（Ipeak=0.2V/R3），确保自举电容（VB-VS，0.22μF-1μF）和VCC电容（1μF-10μF）靠近芯片放置，严格遵循SSOP10封装的PCB布局规范（大电流走线短宽、功率地与信号地分离、自举电容靠近引脚）。
文档出处
本文基于屹晶微电子EG1170芯片数据手册V1.0整理编写。具体设计、参数计算及元件选型请务必以官方最新数据手册为准，并特别关注输入电压范围（20-200V内部启动/11-200V外部VCC供电）、外部MOS管选型（耐压≥200V）、反馈基准电压（1.3V）、峰值限流设置（Ipeak=0.2V/R3）、VDD5输出（5.2V/20mA）、电感饱和电流（建议≥10A）、续流二极管耐压（≥200V）及SSOP10封装的PCB布局和散热设计。
