专栏系列：OpenCASCADE 工业软件落地实战专栏・第 8 篇 阶段定位：第三阶段・核心模块逐篇拆解（视图交互篇）
前置导读 前面第 6 篇掌握 Modeling 造型完成模型构建，第 7 篇通过 DataExchange 完成 STEP/IGES 外部模型导入导出。几何数据完成之后，工业 CAD/CAE 软件还需要解决可视化交互问题：把内存中的 BRep 三维模型渲染到 GUI 窗口，实现旋转缩放平移、鼠标拾取图元、高亮选中对象、模型剖切、测量显示等交互能力，这部分能力全部由 OCC 的Visualization可视化模块承担。
很多开发者误以为 Visualization 只是简单的三维绘图组件。实际工业开发中经常遇到：模型显示闪烁、大装配卡顿、拾取不准、剖切碎片异常、高亮效果失效、Qt 窗口嵌入后刷新异常等问题。这些问题大多源于对 Visualization 内部对象分层、渲染流水线、交互选择机制理解不足。
本篇从工业软件工程化视角，拆解 Visualization 整套模块分层架构，梳理渲染流水线、对象管理、拾取选择、高亮、剖切的底层原理，梳理工程落地高频坑点，给出工业级三维视图开发实战指引。
8.1 Visualization 模块整体架构与工业定位
Visualization 是 OCC 独立的可视化子模块，不参与几何计算，只负责场景表达与人机交互，上游对接 Modeling、OCAF 装配模块，底层对接图形驱动（OpenGL）。 整体分为四层：
数据对象层（AIS）：AIS_InteractiveObject交互式对象，把 BRep 几何包装成可被场景管理的显示对象；是几何数据与渲染场景的中间层。
交互选择层（SelectMgr）：选择管理器，负责鼠标拾取、过滤器、悬停检测、选中状态管理，实现 Face/Edge/Vertex 图元级拾取。
视图渲染层（V3d）：三维场景、视图、相机、灯光、背景管理，管理场景的视口、投影模式、光照、剖切平面。
窗口适配层（WNT/X11/Qt）：把 V3d 视图绑定到操作系统或者 Qt 控件窗口，处理窗口重绘、大小变化、消息转发。
工程认知：BRep 几何本身不会直接渲染，必须包装为 AIS 交互式对象，才能送入 V3d 场景进行显示。几何数据和显示数据是两套独立对象，修改原始 BRep 后需要同步更新 AIS 对象。
关键类快速对照表
|
模块命名空间 |
核心类 |
作用 |
|
AIS |
AIS_InteractiveContext |
交互上下文，整个可视化的总入口，管理所有 AIS 对象显示 / 隐藏 / 颜色 |
|
AIS |
AIS_Shape |
最常用，把 TopoDS_Shape 包装为可显示对象 |
|
V3d |
V3d_Viewer |
三维场景管理器，管理灯光、环境、全局设置 |
|
V3d |
V3d_View |
单个视图，相机、投影、旋转缩放、剖切操作 |
|
SelectMgr |
SelectMgr_SelectableObject |
拾取选择底层对象，图元过滤、悬停逻辑 |

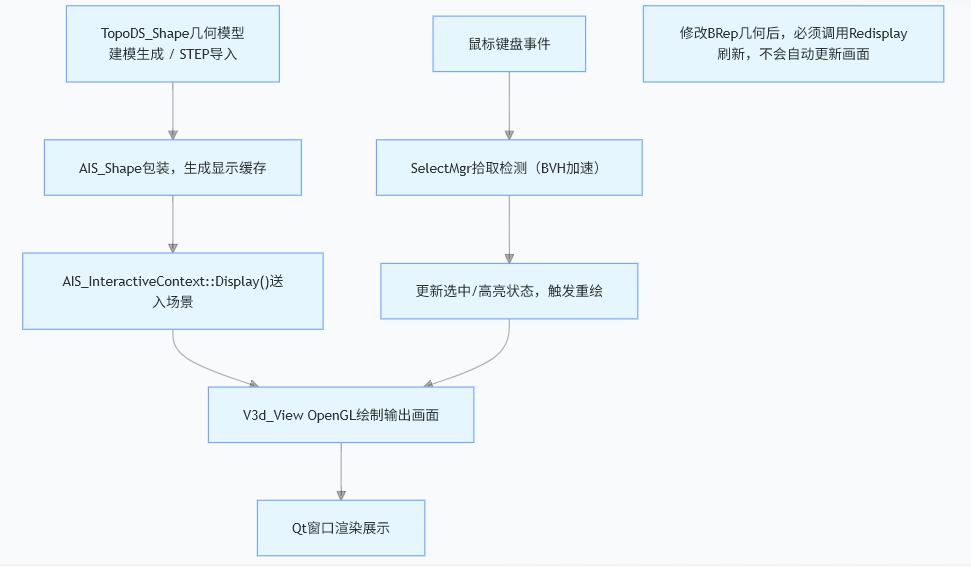

8.2 OCC 可视化完整渲染流水线
完整的模型显示流程：
拿到内存中的TopoDS_Shape几何模型（建模生成 / STEP 导入）
将 Shape 包装为AIS_Shape交互式对象
通过AIS_InteractiveContext::Display()把对象注册进场景上下文
AIS 内部生成显示缓存（三角面片、选择缓冲区）
V3d_View 调用 OpenGL 驱动，将缓存数据绘制到窗口
窗口事件循环接收鼠标键盘，交由 SelectMgr 做拾取检测，更新选中状态，触发重绘。
开发规范：原始 BRep 发生修改后，不能直接修改几何，需要调用AISContext->Redisplay()刷新显示对象；直接改 Shape 不会自动更新画面，这是高频踩坑点。
8.2.1 OCC 可视化最小可运行 Demo 骨架（工业开发通用模板）
为方便读者快速落地验证整套渲染流水线，此处提供极简可运行代码骨架，完整覆盖「场景创建-视图初始化-窗口绑定-模型显示」全流程，是所有OCC可视化项目的基础模板，可直接复用二次开发。
// 1. 初始化三维场景与视图
Handle(V3d_Viewer) myViewer = new V3d_Viewer();
myViewer->SetDefaultLights(); // 初始化默认灯光
myViewer->SetBackgroundColor(Quantity_NOC_GRAY80); // 设置背景色
Handle(V3d_View) myView = new V3d_View(myViewer);
myView->SetProj(V3d_PERSPECTIVE); // 透视投影，符合工业观察习惯 // 2. 绑定Qt窗口（核心适配逻辑）
QWidget* pViewWidget = ui->viewWidget;
Aspect_Handle hWin = (Aspect_Handle)pViewWidget->winId();
Handle(Aspect_NativeWindow) nativeWindow = new Aspect_NativeWindow(hWin);
myView->SetWindow(nativeWindow);
myView->MustBeResized(); // 适配窗口尺寸 // 3. 初始化交互上下文 Handle(AIS_InteractiveContext) myAisContext = new AIS_InteractiveContext(myViewer);
// 4. 构建基础测试模型+显示
TopoDS_Shape testBox = BRepPrimAPI_MakeBox(100, 100, 100).Shape();
Handle(AIS_Shape) aisBox = new AIS_Shape(testBox);
myAisContext->Display(aisBox, true); // 5. 视图自适应居中
myView->FitAll(); myView->Update();
核心骨架说明：该模板严格对应上文6步渲染流水线，无冗余逻辑，所有工业级三维视图项目均基于此骨架拓展，可有效规避新手初始化流程错乱、视图绑定失败、模型不显示等基础问题。
8.3 AIS 交互式上下文与对象管理
AIS_InteractiveContext是整个可视化体系的核心总控制器，几乎所有显示相关操作都经由它完成：
-
Display ()：显示对象；Erase ()：隐藏对象；
-
SetColor、SetTransparency：设置颜色、透明度；
-
SetMaterial：材质设置；
-
Activate ()：激活拾取模式，设置拾取层级（实体 / 面 / 边 / 顶点）。
工业开发常见误区：
频繁重复 Display 同一个 AIS 对象，造成场景内重复对象堆积，内存持续上涨；
Erase 之后没有释放对象指针，产生内存泄漏；
多视图场景共用一套 AIS 上下文，对象显示状态全局同步。
8.4 SelectMgr 拾取选择底层原理与工程坑点
拾取是工业软件核心交互：鼠标点击窗口，识别点击到的是 Solid / Face / Edge / Vertex。
OCC 拾取完整流程：
鼠标点击，拿到屏幕坐标；
SelectMgr 将屏幕坐标反向投影到三维空间；
和场景中可选择对象的选择缓冲区做碰撞检测；OCC 内置 BVH 空间加速结构，可大幅优化大模型拾取性能，核心开启 API：`SelectMgr_ViewerSelector::SetBVHAcceleration()`，默认关闭，工业大装配场景必须手动开启，未开启加速时会默认执行全量遍历，是大装配拾取卡顿的核心诱因。
根据激活的拾取过滤器，过滤不需要的图元类型；
将结果存入选择列表，返回选中的 TopoDS 子图元。
高频工业问题根因
拾取精度问题：模型尺寸量级差异巨大，微小模型点击难以选中；需要调整拾取容差SelectMgr_Tolerance。
拾取层级混淆：没有正确 Activate 选择模式，想选面却选到整个实体；开发时需要切换激活模式：AIS_Shape::SetSelectionMode()。
大装配拾取卡顿：场景内几千个 AIS 对象，每次拾取全量遍历，性能急剧下降；需要开启空间加速、对象过滤、局部激活。
透明对象默认依然参与拾取，业务需要时可关闭对象可选择属性。
8.5 高亮、半透明、剖切功能底层逻辑
8.5.1 选中高亮
高亮不是修改原始 AIS 对象颜色，而是独立的高亮渲染通道：
-
AIS_InteractiveContext::Hilight()触发高亮；
-
内部维护一套独立高亮缓冲区，不改动原始对象外观；
-
Unhilight()取消高亮。
坑点：部分版本 OCC 中，透明对象高亮效果异常；大模型频繁 Hilight/Unhilight 会带来重绘开销，鼠标悬停场景需要做防抖控制。
8.5.2 模型剖切（截面）
剖切由V3d_View提供，基于平面裁剪实现，并非修改原始 BRep 几何。// myView：全局初始化的 V3d_View 视图对象（可视化核心视图实例）
// 构造剖切平面：参数(法向X, 法向Y, 法向Z, 偏移距离)
Handle(V3d_Plane) cutPlane = new V3d_Plane();
cutPlane->SetPlane(0,1,0,0); // Y轴平面剖切，偏移量为0
myView->ClipPlaneOn(cutPlane); // 开启剖切平面 // OCC 7.x+ 新版本标准剖切示例（7.0及以上推荐，兼容性、稳定性更强）
Handle(Graphic3d_ClipPlane) newCutPlane = new Graphic3d_ClipPlane();
Pln cutPln(0, 1, 0, 0); // 定义剖切平面方程
newCutPlane->SetPlane(cutPln);
newCutPlane->SetActive(true); // 激活剖切平面
myView->AddClipPlane(newCutPlane); // 挂载到视图生效
关键点：
ClipPlane 只是 GPU 层面裁剪，不会修改内存中的 TopoDS_Shape 几何；如果需要拿到剖切后的 BRep 实体，需要调用 Modeling 模块的布尔切割算法。
多剖切平面同时开启，容易出现碎片显示、闪烁；
剖切仅影响视图渲染，拾取仍然针对完整原始模型。
8.6 Qt 窗口嵌入 OCC 视图核心要点
工业软件绝大多数基于 Qt 开发，把 V3d_View 嵌入 QWidget 是最常见场景，也是 BUG 高发区。 核心注意点：
窗口大小变化时，必须同步调用myView->MustBeResized()，否则模型拉伸变形；
区分 OCC 自带 WNT 窗口与 QtOpenGL/QtWidget 窗口；新版本 OCC 推荐使用 Qt 自带窗口绑定接口；
鼠标、键盘事件需要转发给 OCC 视图，完成旋转缩放平移；
窗口销毁顺序：优先销毁 View、Viewer，再释放 AIS 上下文，避免野指针崩溃。
8.7 工业大模型性能瓶颈与优化方向
当面对几十万面片级别大装配，直接全部加载 AIS 对象会出现卡顿、帧率下降：
按需显示：隐藏远离视口、不重要的零部件；
实例化装配：配合 OCAF，复用原型 AIS 对象，减少重复三角化；
降低拾取开销：设置选择过滤器，关闭不需要的图元拾取；
三角网格精度控制：AIS 显示三角细分精度不要设置过高，区分渲染精度与几何原始精度；
避免频繁重绘：减少高频循环中 Hilight、Redisplay 调用。
重要认知：Visualization 负责显示渲染，三角细分仅影响画面效果，不会改变底层 BRep 几何。渲染精度和建模几何精度两套体系分开。
8.8 Visualization 模块落地边界总结
✅适合场景
BRep 模型三维显示、缩放旋转平移基础视图；
Face/Edge/Vertex 图元级鼠标拾取、高亮、悬停交互；
视图层面剖切平面、半透明、材质颜色渲染；
Qt 等 GUI 控件嵌入三维视图，支撑 CAE/CAD 前后处理界面开发。
⚠️能力边界与短板
剖切只是视图裁剪，不能直接输出剖切后的实体，需要结合 Modeling 布尔算法；
超大装配无开箱即用 LOD，需要业务层自己做分级简化、实例化管理；
AIS 对象和原始 BRep 几何相互独立，修改几何必须手动刷新显示；
本身不提供高级渲染效果（PBR、后期特效），如需高级视觉效果需要自行扩展 OpenGL。
工程落地思路：Visualization 是视图表达层，和底层几何计算模块解耦。开发时要严格区分三件事：原始 BRep 几何数据、AIS 显示对象、V3d 视图渲染，很多 BUG 根源就是混淆三者。
下期预告
第 9 篇 OCC‑OCAF 模块：装配数据管理、部件实例、属性存储、文档持久化。 完成模型建模、文件读写、三维显示交互之后，工业软件需要管理复杂装配层级、零部件实例、自定义属性，OCAF 就是 OCC 专门用来做文档装配数据管理的核心模块。
