[行业话谈] OID —— 点读笔的底层技术
从 OID1 到 OID4：原理、历史、迭代与专利版图
OID（Optical Identification，光学辨识码 / 二维光学辨别编码）：把一组肉眼几乎不可见的微小墨点按特定规则印在书页上，每个点阵图块对应一个唯一数值（码值）；点读笔用红外光照亮纸面、拍下点阵、解出码值，再播放与之绑定的音频。由于一个码值通常绑定书页上的一个区域（一个词、一句话、一幅插图），OID 码在出版与印刷环节也被称为 「区域码」 （点读码 / 隐形码 / 底码）[4]。

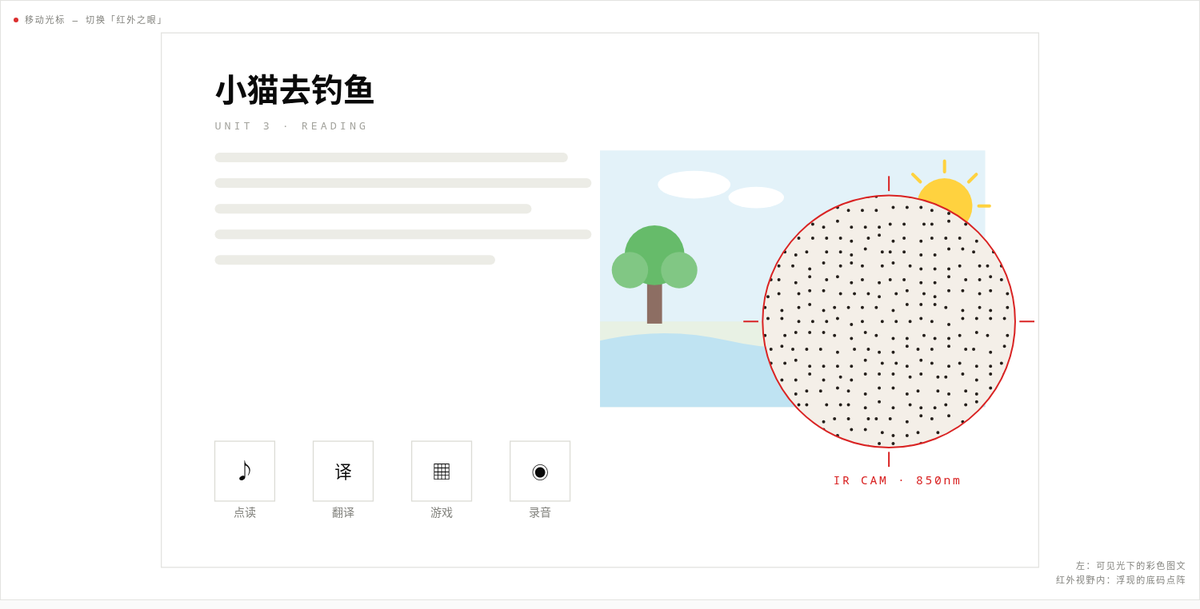

图 0 · 同一页书的两种"看法"：可见光下是彩色图文，红外视野内浮现出隐藏的底码点阵
一、背景与历史：从 LeapPad 到「哪里不会点哪里」
1.1 两条技术源流
OID 并非凭空出现，它站在两条技术脉络的交汇点上：
- 点阵位置编码（欧美线）：1990 年代末，瑞典 Anoto 公司开创了"微点偏移 + 虚拟网格"的点阵编码范式，用于数码笔迹追踪，围绕该技术布局了 300 余项国际专利（另有约 300 项申请）[14]。1999 年，美国玩具厂商跳跳蛙（LeapFrog）推出世界首款点读机 LeapPad——但它的"笔"并不具备光学识别能力，而是靠磁力让主机感知指向坐标，再播放预存音频。LeapPad 当年创下 6.8 亿美元销售额，但不到五年就在北美市场销声匿迹[10]。
- 光学辨识编码（台湾线）：以语音芯片起家的松翰科技（SONiX，1996 年成立于新竹）于 2001 年开发出光学识别平台，并于 2002 年 1 月在美国、欧洲、英国、日本、台湾和中国大陆等地获得专利权；2002 年正式推出第一代 OID 芯片组方案，首先应用于电子教育类产品[3][1]。
1.2 中国市场：从点读机到点读笔
点读技术在中国的落地是一部典型的"本土再造"史：
- 2002 年，港资的东莞创力将点读概念引入国内，推出第一代点读产品"声之宝"；同年步步高已开始采用松翰 OID 技术生产学习玩具[10][3]。
- 2004 年，读书郎推出点读机，被视为行业"鼻祖"；2006 年步步高携 T100 入局，"哪里不会点哪里，妈妈再也不用担心我的学习"成为国民级广告语；2008 年点读机年销量一度超过 200 万台[11][12]。这一代产品仍以磁力 / 感压坐标定位，只适合排版松散的绘本[10]。
- 2004–2006 年，真正的光学点读笔起步：九铭科技与 K100 科技率先采用松翰 OID 开发出英语学习笔；2005 年 4 月华旗资讯推出"爱国者点读王"；2006 年年中步步高、诺亚舟相继推出光学语音点读笔，单笔价格约 598–698 元[3]。外研社出版的《汉语 900 句》系列成为点读笔的首次商业化应用[10]。
- 2008–2009 年，“易读宝"等品牌点读笔亮相并在金鹰卡通等渠道投放广告，催化整个点读笔行业发酵[13]。依靠印在"字缝"中的 OID 码，点读笔可以轻松点读行距密集的教科书——识别精度远超磁力点读机，被媒体称为"国产黑科技”[10]。

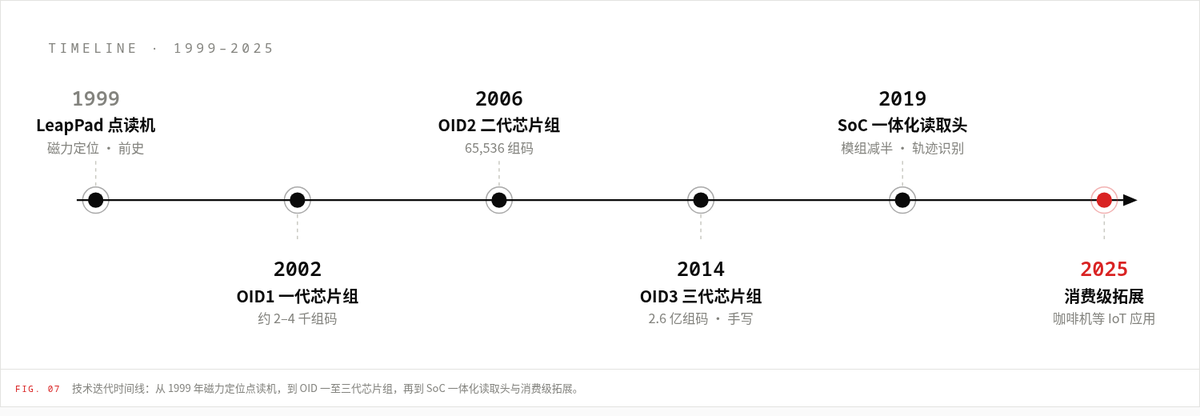

图 1 · 技术迭代时间线：从磁力定位点读机，到 OID 一至三代芯片组，再到 SoC 一体化读取头与消费级拓展
二、什么是 OID「区域码」
OID 编码图形由许多细微、人眼难辨的墨点依特定规则组成，对应一组特定数值。与其他光学辨识码最大的不同在于：微小化的底码不仅具有保密与低视觉干扰的特性，更能隐藏在印刷品的彩色图案之下，且只需普通印刷油墨即可实现，成本低廉[4]。
理解 OID 的三个要点：
三、技术原理（图文详解）
3.1 编码原理：点的偏移就是信息
OID 点阵建立在一张不可见的虚拟网格上。每个墨点并不画在网格交点上，而是向上、下、左、右四个方向之一微微偏移——偏移的方向就是它携带的比特：四个方向 = 四种取值，每个点恰好编码 2 bit。若干个点（如 8 个点）组成一个码块，拼接出 16 bit 乃至更长的序列，换算成十进制数就是这个位置的码值[22]。

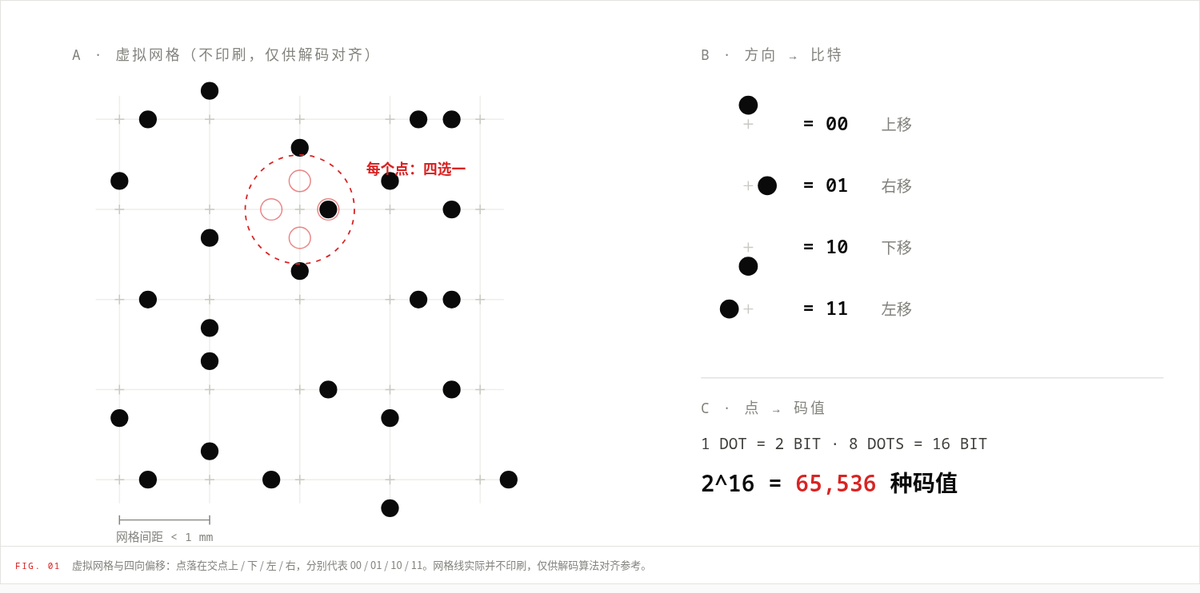

图 2 · 虚拟网格与四向偏移：点落在交点上 / 下 / 左 / 右，分别代表 00 / 01 / 10 / 11；网格线并不印刷，仅供解码算法对齐参考
以二代 OID 为例：16 bit 码值 = 8 个偏移点 × 2 bit，共 2¹⁶ = 65,536 种组合。一个码块仅约 1.3 mm 见方，指甲盖大小的区域即可容纳数十个完整码块[6]。

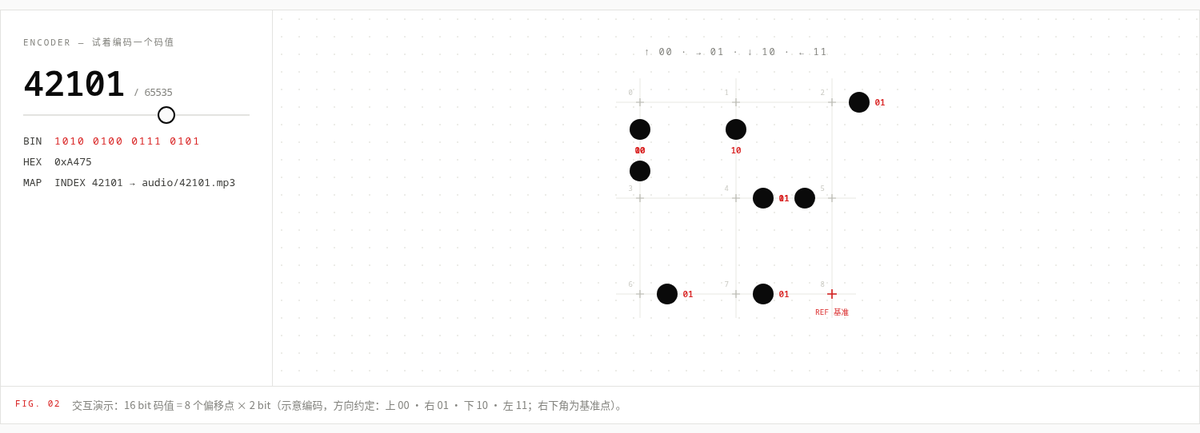

图 3 · 编码演示：码值 42101 → 二进制 1010 0100 0111 0101 → 8 个偏移点（方向约定：上 00 · 右 01 · 下 10 · 左 11；右下为基准点）。网页版中该组件可交互拖动
印刷时，铺码软件按码值把点阵底码铺满整页——书页上任意一小块区域，点阵组合都唯一，笔头只需拍到其中一小片即可算出码值。
3.2 印刷原理：把码"藏"进图画里
隐形的秘诀在油墨与光谱：彩色图文用不含碳的 CMY 油墨印刷，底码点阵用含碳黑墨印刷。碳对红外光有强吸收，而 CMY 油墨在红外波段近乎"透明"[10]。

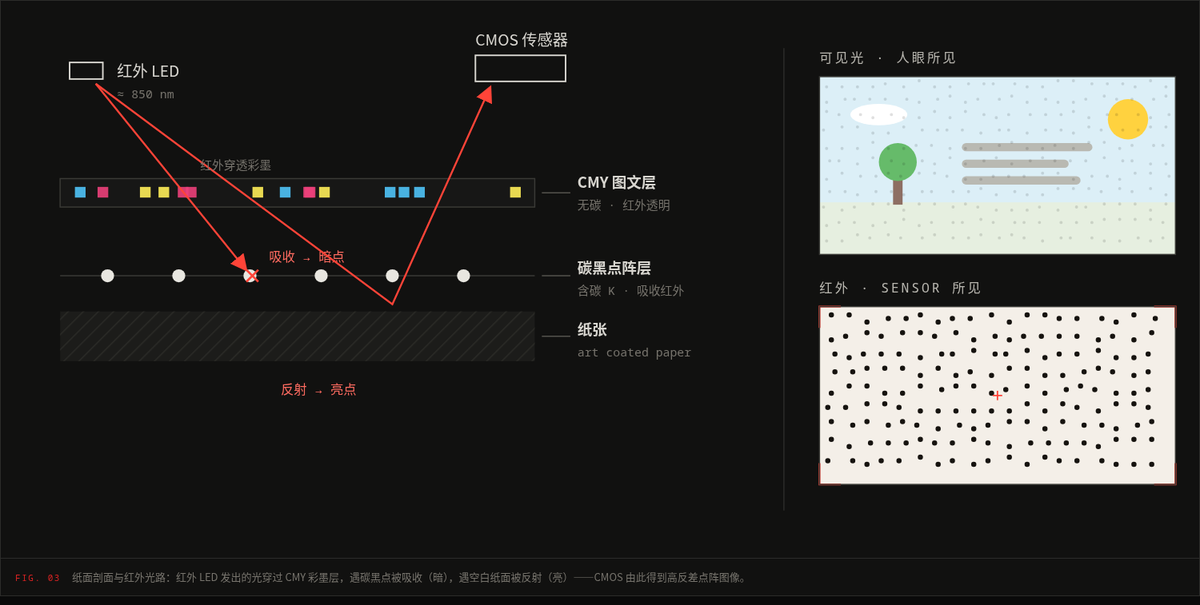

图 4 · 纸面剖面与红外光路：红外 LED 发出的光穿过 CMY 彩墨层，遇碳黑点被吸收（暗），遇空白纸面被反射（亮）——CMOS 由此得到高反差点阵图像
于是同一个画面在两种"眼睛"里完全不同：
- 人眼（可见光下）：看到鲜艳图画；每个码点仅相当于 175 线印刷网点的 5% 大小，稀疏叠加后视觉干扰可低至约 1.5%，几乎不影响阅读[10][23]；
- 点读笔（红外下）："看"不到彩色图案，只看见高对比度的黑白点阵。
印刷与识读互不干扰——这正是底码能藏在彩图之下的光学基础。工艺上，铺码软件生成点阵制版层后与图文层套准，普通胶印机即可印刷，1200 dpi 级打印即可满足验证[6]。
3.3 识别原理：笔尖里的微型相机
点读笔的笔头是一套完整的光学成像系统：红外 LED 补光，透镜把纸面成像到 CMOS 图像传感器上，专用解码芯片以每秒数十到上百帧的速度解析点阵。

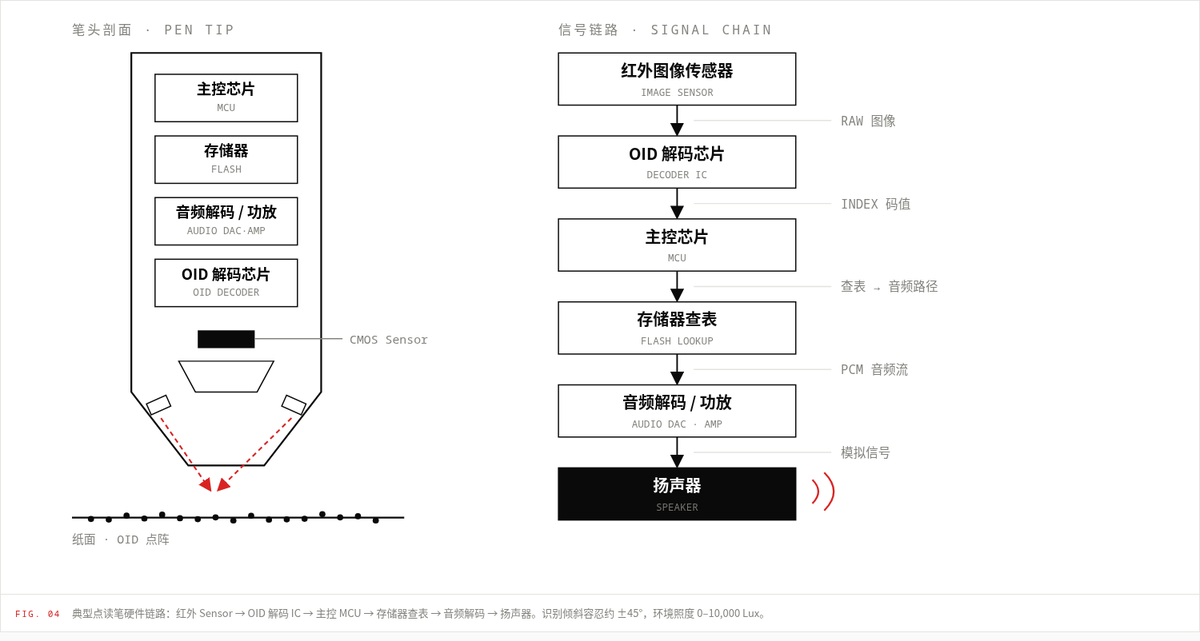

图 5 · 典型点读笔硬件链路：红外 Sensor → OID 解码 IC → 主控 MCU → 存储器查表 → 音频解码 → 扬声器
典型方案（如二代 OID 模组）允许约 ±45° 的书写倾角，环境照度适应 0–10,000 Lux（阳光下可读），识读模组工作电流仅约 4 mA[6][23]。
3.4 解码流水线：100 毫秒内从图像到码值
解码芯片拿到图像后执行一条固定的图像处理流水线：二值化与降噪 → 网格拟合与畸变校正 → 偏移判别（逐点比对与最近网格交点的相对方向）→ 拼码与纠错，最终输出唯一码值[9]。

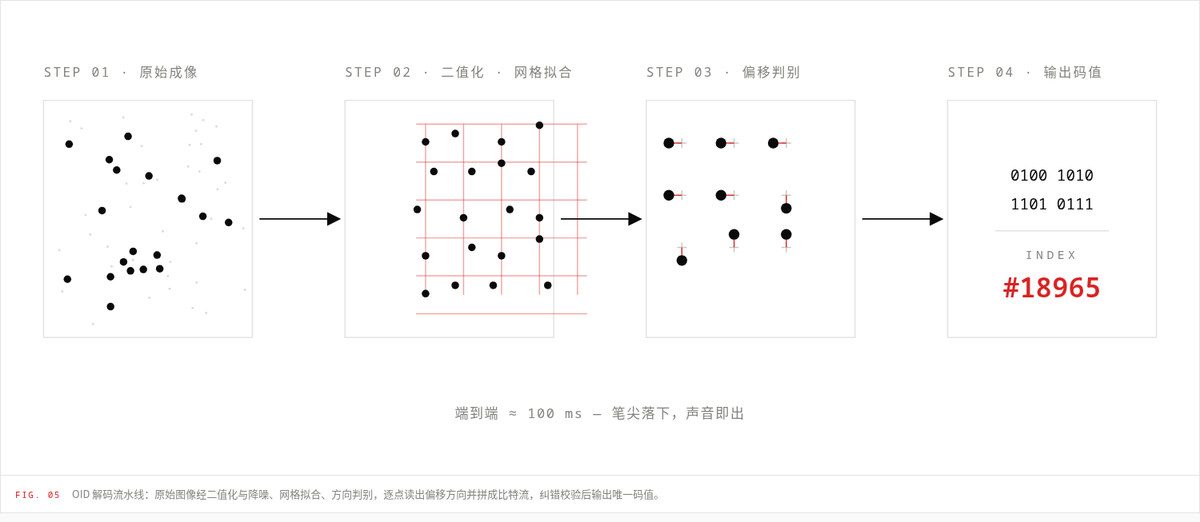

图 6 · 解码流水线：原始图像经二值化、网格拟合、方向判别后拼成比特流，纠错校验输出码值
整个过程约 100 毫秒完成——笔尖落下、声音即出，人几乎感觉不到延迟。典型方案的读取错误率低于千分之一，命中率约 98%[6]。
3.5 从码值到声音：区域映射
码值本身不含声音。出版环节为每个区域分配码值，并把"码值 → 音频文件"的映射表预先写入点读笔；笔尖解出码值后，主控 MCU 查表取出对应音频（MP3 / ADPCM 等）解码播放[16]。

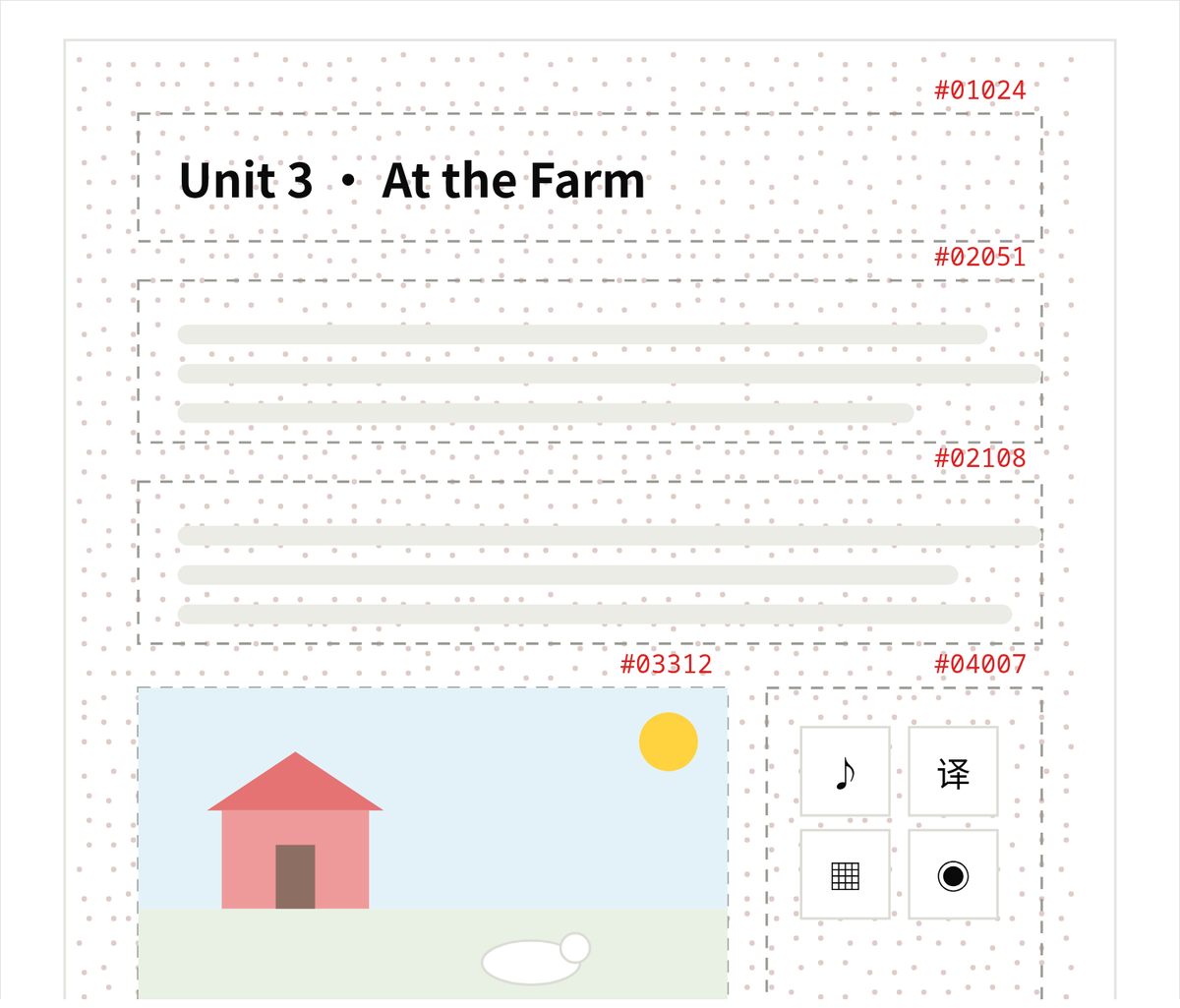

图 7 · 书页区域铺码示意：标题、句子、单词、插图、功能区各自铺满同一码值的点阵，分别映射到导读、跟读、发音、游戏等音频资源
一本点读书的诞生是内容与编码协同生产的流程：内容数字化 → 编码映射 → 铺码制版 → 印刷装订 → 笔端绑定。
四、技术迭代：OID1 → OID4
OID 的代际演进由松翰（SONiX）主导，主线是码值容量的指数级扩张与集成度的不断提升：
| OID1（一代） | 2002 年 | 约 2,098–4,096 组（资料说法不一）[4][5] | 一代笔头（分立 Sensor + 解码方案） | 奠定"网格偏移点阵 + 红外识读"范式，应用于电子教育产品[1] |
| OID2（二代） | 2006 年 2 月 | 65,536 组（可扩展至 262,144）[1][6] | SN9P701 解码 IC + 二代笔头 | 印刷均匀、几无视觉干扰；解码快、读取角度大、高辨识率低错误率；支持轮转印刷机与普通纸；获台湾、美国、大陆、英国、德国等多国专利[2] |
| OID3（三代） | 2014 年 1 月 | 2.6 亿组，并新增手写功能[1] | SN95300 主控 + 三代笔头 | 语音与解码整合的单芯片组；面向出版商的标准化编辑工具，无需撰写程序、可即时验证、配套量产烧录与诊断工具[2] |
| 新一代（市场俗称"四代"） | 2019 年 4 月起 | 官方称可判读码点"已超过数十亿组"[8] | SNM9S5xx 系列 SoC 一体化读取头 | 影像传感器 + 解码芯片 SoC 合一，模组直径缩小 50%；支持 X,Y 坐标轨迹辨识；待机耗电仅 15 μA；兼容低、中、高阶历代码点[8] |
逐代解读
- OID1（2002）：解决"有无"问题。一代笔头仅能识别约两千个码值，保密性与容量有限，很快被二代取代并停产[4]。低端方案中长期以"2000 组码笔头"的形态存在[7]。
- OID2（2006）：解决"够用"问题。码值从千级跃升到 65,536 组（编码序号 0–65535），单码块约 1.3 mm²，使"每页每句都有独立码值"成为可能；二代方案统治了点读笔行业的黄金十年，至今仍是存量最大的方案[6][7]。
- OID3（2014）：解决"容量天花板"与"交互单一"问题。2.6 亿组码点让海量出版物的码值分配不再捉襟见肘；新增的手写功能让点读笔从"点读"扩展到"书写识别"，单张 A4 纸理论上可划分超百万个可识别微区域[1][9]。
- 关于"OID4"：需要说明的是，松翰官方并未发布名为"OID4"的码制。业内语境中的"四代"实际指两个方向的汇合——硬件形态上，2019 年起 SoC 一体化读取头把 Sensor 与解码芯片合一，模组直径减半并支持笔迹轨迹，可视为读取头的第四次迭代[8]；整机形态上，"四代点读笔"通常指融合 WiFi、AI 能力的智能点读笔，其识别底层仍沿用 OID 码制[24]。2025 年，OID 技术进一步与世界知名咖啡机品牌合作，从教育硬件走向更广阔的消费品市场[1]。
迭代的本质：码制本身（网格偏移点阵 + 碳墨红外）二十余年未变，变的是容量（2 千 → 6.5 万 → 2.6 亿 → 数十亿组）与集成度（分立模组 → 解码 IC → 语音整合芯片组 → SoC 读取头）。
五、专利分布
OID 的专利版图可分为三个层次：原创编码层、方案实现层、应用与内容层。
5.1 三层格局总览
| 原创编码层 | 瑞典 Anoto | 点阵位置编码的底层专利群：300+ 项国际专利，另有约 300 项申请[14] |
| 方案实现层 | 松翰（SONiX）、凌阳系（Sunplus）等 | OID 编解码、图像指标结构、读取方法等核心发明与改进专利[15][16] |
| 应用与内容层 | 点读笔整机厂、出版社 | 笔身结构等外围专利；教材与语音文件著作权[21] |
5.2 到期、流转与行业扩散
- 核心专利陆续届满：松翰的早期 OID 专利申请于 2002 年前后[3]，20 年保护期自 2022 年起陆续届满；Anoto 的早期点阵专利（多为 1999–2002 年申请）也已大面积到期——这是近年点读 / 手写点阵方案"白牌化"、价格下探的重要制度背景。
- 专利资产流转：2010 年代后期，部分 OID 核心专利曾发生权利人变更，显示编码专利的资产化运营趋势[16]。
- 竞争焦点迁移：随着编解码专利布局趋于稳定，行业护城河从"码制专利"转向内容版权 + AI 交互能力（正版教材授权、语音资源、AI 口语评测等）[21][24]。
本节仅作产业格局层面的概括性介绍，不涉及具体专利的法律状态与个案评价。
六、关键技术指标
以行业广泛采用的二代 OID 方案为例，一组典型参数勾勒出这套技术的能力边界：

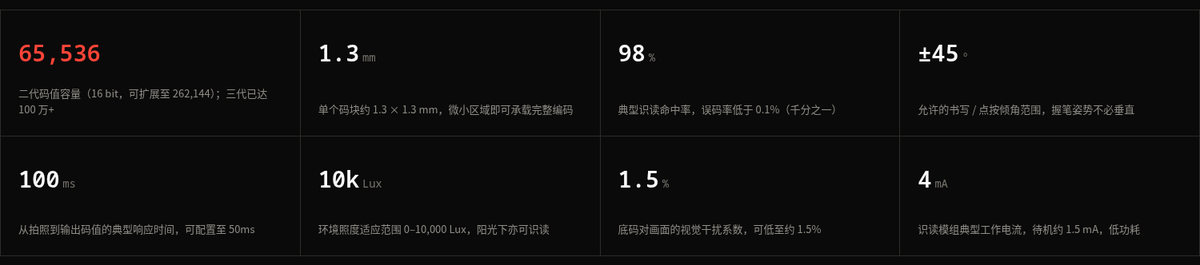

图 8 · 二代 OID 方案典型指标（不同厂商方案存在差异，仅作量级参考）
| 码值容量 | 65,536 组（二代） | 16 bit，可扩展至 262,144；三代达 2.6 亿组[1][6] |
| 单码块尺寸 | 约 1.3 × 1.3 mm | 微小区域即可承载完整编码[6] |
| 识读命中率 | 约 98% | 读取错误率低于 0.1%（千分之一）[6][23] |
| 读取倾角 | 垂直 ±45° | 握笔姿势不必严格垂直[6] |
| 响应时间 | 约 100 ms | 可配置至 50 ms[6] |
| 环境照度 | 0–10,000 Lux | 阳光下亦可识读[6] |
| 视觉干扰 | 低至约 1.5% | 底码对画面的影响[23] |
| 模组功耗 | 工作约 4 mA / 待机约 1.5 mA | 2019 年 SoC 读取头待机仅 15 μA[23][8] |
七、与 Anoto、二维码的分工
OID 并非唯一的点阵编码。瑞典 Anoto 用同样的"偏移点阵"思路表达绝对坐标（整张虚拟纸面每个位置唯一，服务于笔迹追踪）；二维码则把数据直接存进可见图形。三者同源而分工不同：
| 编码内容 | 索引编号（区域标识） | 绝对坐标（位置编码） | 直接存储数据 |
| 视觉形态 | 隐形微点阵，可藏于彩图下 | 隐形微点阵，浅灰网点 | 可见方块图形 |
| 识读方式 | 红外成像 + 解码芯片 | 红外相机连续跟踪 | 可见光拍照 |
| 容量量级 | 数千 – 数十亿组码值 | 近乎无限的坐标空间 | 数千字符 |
| 典型应用 | 点读书、有声读物、防伪 | 数码笔、智慧表单、笔迹数字化 | 支付、链接、溯源 |
一句话区分：二维码回答"这是什么内容"，Anoto 回答"笔尖在纸面哪里"，OID 回答"你点的是哪个区域"。
八、应用与展望
OID 的完整链路可压缩为五个字：

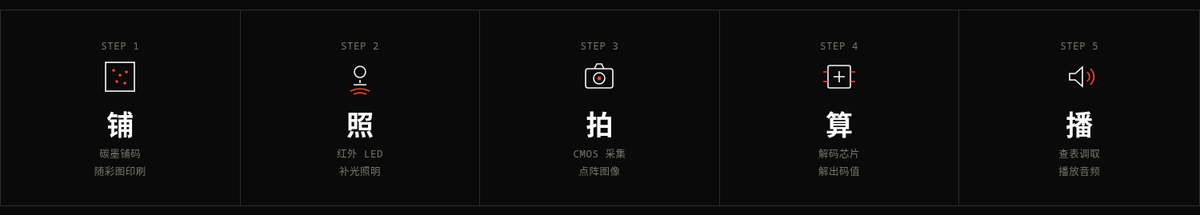

图 9 · 五步看懂 OID：用碳墨把编号印成隐形点阵（铺），用红外光照出来（照），用相机拍下来（拍），用算法解成码值（算），用查表变成声音（播）
- 教育出版（主战场）：点读书、有声教材、词典卡片；码值容量到亿级后，"一书一码库"的海量出版不再受限。
- 手写与表单：三代起支持手写轨迹，向智慧作业、表单数字化延伸，与 Anoto 的应用边界开始交叠[1]。
- 防伪与溯源：底码低可视、需红外识读，天然适配包装防伪场景。
- 消费级 IoT：2025 年 OID 与世界知名咖啡机品牌合作，把"印刷即界面"的思路推广到消费品市场[1]。
- 与 AI 融合：整机侧，OID 点读正与 WiFi 内容分发、AI 口语评测结合，形成市场语境中的"四代点读笔"；其上游则面临 OCR 扫读笔、平板等形态的分流[24]。
纸张由此变成可交互的界面——这正是"纸的数字化"最朴素也最优雅的实现之一。
说明：本文为技术科普解读。编码方向约定、点距等为示意性表达；一代码值容量存在 2,098 组[4] 与 4,096 组[5] 两种公开说法；三代容量以松翰官方"2.6 亿组"为准[1]，另有行业资料表述为"100 万+ 独立编码"[9]。具体参数以各厂商方案与数据手册为准。
参考资料
[1]: 松翰科技公司沿革（2002 第一代 OID 芯片组；2006.02 第二代 65,000 点；2014.01 第三代 2.6 亿组 + 手写；2025.11 咖啡机品牌合作）：https://www.sonix.com.tw/list-tw-4057
[2]: DIGITIMES《松翰 OID 晶片組》（2010）：二代多国专利、三代整合语音与解码、出版商免编程工具：https://www.digitimes.com.tw/tech/dt/n/shwnws.asp?id=0000172297_PZM36CT88C29AF8FJK91M
[3]: 电子工程专辑《松翰科技带动摄像头普及风暴》（2006）：2001 年平台开发、2002.01 多国专利、步步高 / 九铭 / 爱国者等早期采用者：https://www.eet-china.com/archives/1552.html
[4]: 学立佳《点读笔 OID 是什么？》：一代 2,098 码、二代 65,535 码、0.5mm 分辨间距：https://www.xuelijia.com/news/360.html
[5]: 香港失明人协进会第 66 期会讯（2012）：光学辨识 2003 年面世，第一代 4,096 编码 → 第二代 65,536：https://www.hkbu.org.hk/tc/publication/accessible-newsletter/detail/66
[6]: SONiX SN9P701 Optical ID Image Decoder (2nd Gen) Datasheet：65,536 码（可扩展 262,144）、1.3mm 码块、98% 命中率、<0.1% 误码、±45°、0–10,000 Lux、100ms：http://toyhospital-nara.sakura.ne.jp/Toy/Semiconductor_Spec/RC_FET/SN9P701_v1.02.pdf
[7]: 组创微电子《点读笔 OID 方案开发》：SN9P701 + 二代笔头、SN95300 三代码（支持手写）、2000 组码低端笔头：https://www.ztrontech.com/blog1/409.html
[8]: 倍微 / 新电子（2019.04）：SoC 一体化 OID 读取头，模组直径缩小 50%、X,Y 坐标轨迹、待机 15μA、码点超数十亿组：https://www.pct.com.tw/news/371
[9]: CSDN 文库《点读笔核心技术解析：OID 隐形码识别原理与红外传感硬件架构》：解码流水线、Sonix 硬解 / Sunplus 软解、百万级码组：https://wenku.csdn.net/doc/4zb7f771sj
[10]: 观察者网《点读笔是怎么做到"哪里不会点哪里"的？》：LeapPad 磁力原理、创力声之宝、《汉语 900 句》首次商用、CMY/K 碳粉红外印刷、175 线网点 5%：https://user.guancha.cn/main/content?id=489339&s=fwzwyzzwzbt
[11]: 36 氪《三十年没火，如今被大厂盯上的"新赛道"》：读书郎 2004、步步高 2006 T100、教育硬件三个时代：https://m.36kr.com/p/1917225600140165
[12]: 百度百科"点读机"词条：2008 年销量超 200 万台：https://baike.baidu.com/item/%E7%82%B9%E8%AF%BB%E6%9C%BA/3328825
[13]: 知乎《IT 历史连载 49》：易读宝 2008.5 亮相、2009 年金鹰卡通广告催化行业：https://zhuanlan.zhihu.com/p/588215649
[14]: Wikipedia “Anoto”：300+ 国际专利及企业沿革信息：https://en.wikipedia.org/wiki/Anoto
[15]: 搜狐《基于替代原则的专利规避案例》（2019）：点读笔 OID 编解码相关专利的申请与演进分析：https://www.sohu.com/a/304575673_740044
[16]: 百度文库《松翰公司点读笔技术相关有效专利》：OID2 / OID3 专利族及权利人变更记录：https://wenku.baidu.com/view/4c33664b09a1284ac850ad02de80d4d8d05a0121.html
[21]: 人民网知识产权频道《开学迎旺季"点读笔"市场暗藏版权危机》（2014）：http://ip.people.com.cn/n/2014/0910/c136655-25631328.html
[22]: Encoding of Anoto Dot Pattern：0.3mm 网格、四向偏移、每点 2 bit：https://free-barcode.com/barcode/barcode-types-b/encoding-anoto-dot-pattern.asp
[23]: 报告大厅《2025 年点读笔行业技术分析》：视觉干扰约 1.5%、错误率低于千分之一、模组功耗：https://m.chinabgao.com/k/diandubi/72192.html
[24]: 知乎《2025 年点读笔推荐大盘点》：市场语境中"三代 / 四代点读笔"指带 AI 功能的 WiFi 点读笔：https://zhuanlan.zhihu.com/p/1915800065131381577
