在齿轮变速箱、减速机里，有一类零件看似不起眼——**过桥盖箱**。它既不像齿轮那样精密传力，也不像轴那样承担扭矩，但它恰恰是整台机器**能不能稳定运转、会不会漏油、能不能顺利装配**的关键一环。
为什么这么说？因为过桥盖箱承担着三重角色：
1. 封闭与密封：封闭过桥轴系（中间过渡轴系），防止润滑油泄漏、防止杂质进入；
2. 定位与支承：通过轴承座孔精确定位轴承位置，承受过桥轴系传递的反力与弯矩；
3. 工艺载体：作为铸造箱体件，它要把曲面造型、内部筋板、轴承座、安装法兰等复杂结构融为一体，还要满足铸造、CNC 加工、装配、批量生产的多重约束。
本期案例，正是一款典型的**过桥盖箱 UG 三维建模及出图设计**项目。本文将完整拆解这个项目的设计过程：从需求分析、结构布局、三维建模，到 H7/g6 配合公差、铸造技术要求、工程图出图，把每一个技术细节讲透。**无论你是刚入行的机械设计新人，还是深耕多年的箱体类零件老手，相信都能从中找到有价值的东西。
二、项目背景与需求分析
2.1 项目信息一览
| 项目 | 内容 |
| 案例名称 | 过桥盖箱 UG |
| 案例分类 | 销售设备/产品 |
| 设计内容 | 齿轮变速箱/减速机过桥箱体：三维建模 + 出图设计 |
| 建模范围 | 复杂曲面、内部筋板、轴承座、安装法兰等全套结构 |
| 图纸要求 | 多视图表达、形位公差（H7/g6 配合）、铸造技术要求（砂眼裂纹禁止） |
| 交付内容 | 3D 模型源文件 + 2D 工程图（可直接用于 CNC 加工、装配与批量生产） |
| 服务方式 | 按需求定制 · 交付源文件 |
2.2 过桥盖箱的功能需求拆解
一个过桥盖箱的设计需求，远不止"画个盖子"那么简单，完整需求通常包含五个维度：
① 功能需求
– 封闭过桥轴系腔体，与主箱体（底座）配合形成完整油腔；
– 为过桥轴系提供轴承支承位，承受轴系径向力与轴向力；
– 预留密封结构（法兰面、止口、油封位），保证密封可靠。
② 结构需求
– 内部筋板布置：加强薄壁区域刚度，抵抗铸造变形与工作载荷；
– 轴承座结构：保证孔位精度与同轴度，满足轴承安装；
– 安装法兰：与主箱体螺栓连接，定位准确、拆装方便。
③ 工艺需求（DFM）
– 铸造可行性：壁厚均匀、无热节、拔模顺畅、砂眼裂纹等缺陷可控；
– 加工可行性：基准统一、便于装夹，轴承座孔等关键特征加工可达；
– 生产成本：结构简化、材料利用率高、废品率低。
④ 精度需求
– 轴承座孔与轴承配合采用 **H7/g6** 基孔制间隙配合，保证装配顺畅与运转精度；
– 各轴承座孔之间的同轴度、法兰面的平面度均有严格形位公差要求。
⑤ 图纸需求
– 多视图完整表达：主视图、俯视图、剖视图、局部放大图；
– 关键尺寸、形位公差、表面粗糙度、铸造技术要求（砂眼裂纹禁止）标注齐全；
– 图纸可直接用于 CNC 加工编程与检验。
2.3 设计难点清单
综合来看，本项目主要有五大技术难点：
| 序号 | 难点 | 影响 |
| 1 | 复杂曲面建模（铸造圆角、过渡面） | 曲面质量影响铸造工艺与外观 |
| 2 | 内部筋板与薄壁结构设计 | 关系到箱体刚度与铸造变形 |
| 3 | 轴承座精度与 H7/g6 配合 | 直接决定齿轮箱运转寿命与噪音 |
| 4 | 铸造缺陷控制（砂眼、裂纹） | 铸造质量决定批量生产良率 |
| 5 | 工程图表达的完整性与规范性 | 图纸质量决定 CNC 加工能否一次到位 |
下面逐一展开每个难点的解决方案
三、方案设计阶段：结构与布局
3.1 过桥轴系与盖箱的布局关系
在齿轮变速箱中，当输入轴与输出轴距离较远、需要多级传动时，常通过**过桥轴系（中间过渡轴系）**传递动力。过桥盖箱就是封闭这一轴系的壳体零件：
输入轴 ──► 齿轮 ──► 过桥轴系（中间传动）──► 齿轮 ──► 输出轴
│
▼
过桥盖箱（封闭+支承+密封）
方案阶段首先要明确三个问题：
1. 轴系位置：过桥轴的轴线位置、轴向尺寸链关系，决定了盖箱的总体轮廓；
2. 轴承布置：轴承数量、型号与间距，决定了轴承座孔的位置与大小；
3. 接口关系：盖箱与主箱体的结合面位置、螺栓分布、定位销布置。
> **经验之谈**：盖箱的轮廓和壁厚往往不是"强度算出来的"，而是"装配关系和铸造工艺挤出来的"。先定轴系与轴承，再定箱体轮廓，顺序不能反。
3.2 箱体结构形式选择
| 结构形式 | 优点 | 缺点 | 适用场景 |
| 整体式箱体 | 刚度好、密封可靠 | 铸造复杂、加工困难 | 小型减速机、一体式结构 |
| 剖分式（底座+盖箱） | 铸造简单、便于安装轴系 | 结合面需精加工、易漏油 | 中大规格齿轮箱（本项目） |
| 焊接式箱体 | 无需模具、周期短 | 变形大、刚度差 | 单件小批量、大型非标 |
本项目采用**剖分式结构中的盖箱部分**——与底座结合，共同封闭过桥轴系。盖箱设计的重点是：**在保证刚度的前提下，把壁厚做薄、把结构做简**，兼顾铸造与加工成本。
3.3 材料选型参考
过桥盖箱常用材料对比如下（行业通用参考值，具体以项目实测为准）：
| 材料 | 强度 | 铸造性 | 减振性 | 成本 | 典型应用 |
| — | — | — | — | — | — |
| HT250 灰铸铁 | 中 | 优 | 优（吸振） | 低 | 通用齿轮箱体、盖箱（首选） |
| QT450-10 球墨铸铁 | 高 | 良 | 良 | 中 | 重载、冲击载荷箱体 |
| ZL104 铝合金 | 中 | 良 | 差 | 较高 | 轻量化、散热要求高的场合 |
| 铸钢 ZG270-500 | 高 | 差 | 差 | 高 | 特大载荷、焊接补强箱体 |
> **设计建议**：普通减速机过桥盖箱首选 **HT250 灰铸铁**——铸造工艺成熟、吸振性好、性价比最高；重载或冲击场合升级为 **QT450**；有轻量化或散热要求时考虑 **ZL104 铝合金**。具体由客户使用场景与成本预算决定。
四、三维建模核心解析（UG/NX）
本案例使用 **UG（Siemens NX）** 完成全部三维建模。箱体类零件建模与曲面类产品不同，它的核心是**"实体为主、曲面为辅、布尔运算搭骨架"**。
4.1 建模策略选择| 策略 | 思路 | 优点 | 缺点 |
| — | — | — | — |
| 自底向上 | 先建单个特征（拉伸、旋转、孔）→ 布尔合并 | 直观、易上手 | 后期修改牵一发动全身 |
| 自顶向下 | 先定整体骨架/草图 → 再细化各部分 | 全局可控、参数联动 | 前期规划要求高 |
本项目推荐**"自顶向下定骨架 + 分区域模块化建模"**的组合打法：
1. 先用**草图 + 基准**锁定箱体外形轮廓与各轴孔中心线（关键基准）；
2. 分区域建模：外壁实体 → 内部筋板 → 轴承座凸台 → 安装法兰；
3. 各区域独立成"特征组"，最后统一布尔运算合并；
4. 圆角、拔模等工艺特征最后统一处理。
4.2 复杂曲面与铸造圆角建模
箱体件上的"复杂曲面"，大多不是自由造型曲面，而是**铸造圆角、过渡面、拔模斜面**的组合：
① 铸造圆角（Cast Radius）**
– 铸造件所有内、外角必须圆角过渡，避免应力集中与铸造裂纹；
– 内圆角（阴角）R = 0.5~1.5 倍壁厚，外圆角（阳角）R = 0.3~0.8 倍壁厚；
– UG 中可用"边倒圆"批量处理，注意**圆角顺序**：先大后小，先主要后次要。
② 过渡面（Blend/Transition Surface）**
– 壁厚变化、凸台与壁面交汇处，需要用过渡面平滑衔接；
– 可用 UG 的"桥接曲面"或"通过曲线组"生成，要求曲面与相邻面至少 **G1 相切连续**。
③ 拔模斜面（Draft）**
– 铸造件外壁需拔模斜度（外壁 1°~3°，内壁 0.5°~2°，视型砂工艺而定）；
– 建模时直接用"拔模"命令处理，不要留到后期手工补面。
> **实战经验**：箱体建模最容易犯的错是"先建好直角棱线再补圆角"——这样圆角处常常会烂面。正确做法是**在草图阶段就规划好拔模与圆角参数**，让每一步特征都"长在工艺上"。
4.3 内部筋板建模
过桥盖箱的内部筋板（加强筋）是保证刚度的核心结构：
– **位置**：筋板布置在受力最大、跨度最大的区域——轴承座之间、壁面悬空段；
– **方向**：筋板走向尽量与载荷方向一致，形成"网格状"或"放射状"骨架；
– **厚度**：筋厚一般为壁厚的 0.6~0.8 倍，过高易产生铸造热节；
– **UG 实现**：先建中面草图 → 拉伸成片体 → 加厚 → 与主体布尔求和，比直接拉伸实体更灵活。
4.4 参数化与可复用性
箱体类零件最讲究**参数化**，因为同类变速箱往往只是中心距、轴承型号不同：
– 轴承座孔直径、位置做成表达式（Expression），改一个参数全模型联动；
– 壁厚、筋厚、圆角等工艺参数集中管理，方便系列化改型；
– 特征树命名规范（如 `Bearing_Housing_1`、`Rib_Array`），便于客户后期维护。
> **建议**：交付模型时附带一份《参数说明表》，列出关键表达式的名称、含义与建议范围，客户改型时"改参数不改结构"，效率翻倍。
五、轴承座与配合公差设计（H7/g6）
轴承座是过桥盖箱上**精度要求最高**的特征——它直接决定齿轮箱的运转平稳性、噪音与寿命。
5.1 轴承座结构设计
一个完整的轴承座结构包括：
1. **座孔（Bore）**：与轴承外圈配合的孔，精度最高；
2. **止口/台阶（Step）**：轴向定位轴承外圈，防止轴向窜动；
3. **凸台（Boss）**：轴承座外圈加厚凸台，容纳座孔并增强局部刚度；
4. **油道/油槽（Oil Groove）**：保证轴承润滑（视设计要求）。 5.2 H7/g6 配合深度解析
本案例图纸标注的 **H7/g6** 是基孔制间隙配合，含义如下：
| 项目 | 公差带 | 说明 |
| — | — | — |
| 基准孔 | H7 | 下偏差 0，上偏差 +（基孔制，孔为基准） |
| 相配件 | g6 | 上偏差为负，下偏差更负（偏小的一侧） |
| 配合性质 | 间隙配合 | 孔总大于轴，装配后存在均匀间隙 |
以 φ80 为例（行业典型值，具体以图纸为准）：
– **φ80 H7 孔**：公差带 +0.030 / 0，即孔径 φ80.000~φ80.030；
– **φ80 g6 轴**：公差带 −0.012 / −0.034，即轴径 φ79.966~φ79.988；
– **配合间隙**：最小间隙 0.012mm，最大间隙 0.064mm——保证滑动灵活又控制精度。
> **为什么选 H7/g6？** 间隙配合意味着**装配顺畅、可灵活滑动**，同时精度等级高（IT7/IT6），非常适合**轴承与轴套的滑动配合、需要频繁拆装的定位配合**等场合——既能保证传动精度，又不会出现卡滞。这是齿轮箱设计中非常经典的配合选择。
5.3 轴承座的形位公差标注
轴承座光有尺寸公差不够，形位公差才是"精度灵魂"：
| 形位公差 | 项目符号 | 典型要求 | 作用 |
| — | — | — | — |
| 同轴度 | ◎ | 各轴承座孔间 ≤φ0.02~0.05 | 保证过桥轴系同轴运转 |
| 圆柱度 | ⌭ | ≤0.01~0.02 | 保证轴承外圈接触均匀 |
| 平行度 | ∥ | 各座孔轴线间 ≤0.02~0.04 | 保证轴系平行、齿轮啮合良好 |
| 平面度 | ⌯ | 法兰结合面 ≤0.05~0.1 | 保证密封与贴合 |
> **核心心法**：标注形位公差的原则是"**基准统一、冗余最小**"——所有轴承座孔尽量以同一轴线为基准（或同一端面为基准），避免基准混乱导致的加工矛盾。
六、筋板与安装法兰设计
6.1 加强筋的布置原则
| 原则 | 说明 |
| — | — |
| 对准受力 | 筋板布置在载荷传递路径上，形成"力走筋" |
| 网格化 | 纵横筋交叉形成网格，刚度提升远大于单筋 |
| 避免热节 | 筋与壁交汇处加圆角、减厚度，防止铸造缩松 |
| 对称布置 | 对称结构变形对称，利于铸造与加工稳定 |
6.2 安装法兰设计要点
过桥盖箱通过安装法兰与主箱体连接，设计要点：
1. 结合面：法兰面需精加工（铣削/刮研），保证平面度与密封；
2. 螺栓孔：分布均匀、对称，螺栓规格与数量按密封压力与振动载荷计算；
3. 定位销孔：一对定位销（圆柱销/圆锥销）保证每次装配位置唯一——**这是保证轴承座孔同轴度的关键；
4. 密封结构：法兰面可设计密封槽（O 型圈）或直接涂密封胶；
5. 扳手空间：螺栓头侧预留足够的扳手操作空间，这是装配工最在意、设计师最常忘的细节。
6.3 油道与回油设计
过桥盖箱作为油腔的一部分，还要考虑：
– 回油孔/回油槽：让飞溅到盖箱顶部的润滑油顺利回流油池，避免积油发热；
– 油位观察/加油口：视设计要求预留；
– 通气孔：平衡箱体内外气压，防止温度升高导致漏油（视设计是否在盖箱上）。
七、铸造工艺性设计（DFM）——成败关键
过桥盖箱是**铸造件**，铸造工艺性直接决定能否批量生产。造型再漂亮、强度算得再准，铸不出来或废品率居高不下，一切归零。
7.1 壁厚设计原则
– 均匀壁厚：铸件最忌讳壁厚突变，厚薄不均会导致缩松、裂纹、变形；
– 典型壁厚：灰铸铁箱体通常取 **8~15mm**（视轮廓尺寸与载荷），筋板 6~10mm；
– 过渡处理**：必须变厚时，用 ≥3:1 的渐变坡度过渡，禁止台阶式突变。
7.2 铸造斜度（拔模斜度）
| 部位 | 推荐斜度 | 说明 |
| — | — | — |
| 外壁（模样外侧面） | 1°~3° | 型砂拔模 |
| 内壁（型芯侧） | 0.5°~2° | 芯盒拔模 |
| 深腔、深孔 | 3°~5° | 越深斜度越大 |
7.3 铸造缺陷控制——"砂眼裂纹禁止"
图纸上的"**铸造技术要求：砂眼裂纹禁止**"短短几个字，背后是一整套控制手段：| 缺陷 | 成因 | 设计侧对策 |
| — | — | — |
| 砂眼 | 型砂脱落混入铸件 | 浇注系统合理、内浇口位置避开加工面 |
| 气孔 | 气体未排出 | 壁厚均匀、避免死角、增加出气孔 |
| 裂纹 | 收缩受阻、热应力 | 圆角过渡、壁厚均匀、避免尖角 |
| 缩松/缩孔 | 凝固补缩不足 | 避免热节、冒口补缩、均匀壁厚 |
> **设计侧能做的**：把所有尖角改成圆角、把壁厚拉均匀、把热节区域分散——**铸造缺陷 80% 可以在设计阶段就消灭掉**，剩下的交给铸造工艺解决。这也是 DFM 的核心价值。
7.4 时效处理与内应力
– 铸铁件冷却后内部存在**残余铸造应力**，加工后易变形；
– 图纸技术要求中应明确：**铸件需人工时效（或自然时效）处理后再加工**；
– 时效处理是"便宜但极其重要"的工序，省掉它，精密孔加工完可能就变形超差。
7.5 分型面与型芯规划
– 分型面尽量选在轮廓最大处、平直面上，减少错型风险；
– 内部空腔用型芯成型，芯头要留足够的定位与排气；
– 分型面位置影响毛刺位置——**毛刺尽量避开加工基准面与密封面**。
> **DFM 检查优先级**：壁厚均匀 > 圆角过渡 > 铸造斜度 > 热节控制 > 分型面，按此顺序逐项把关。

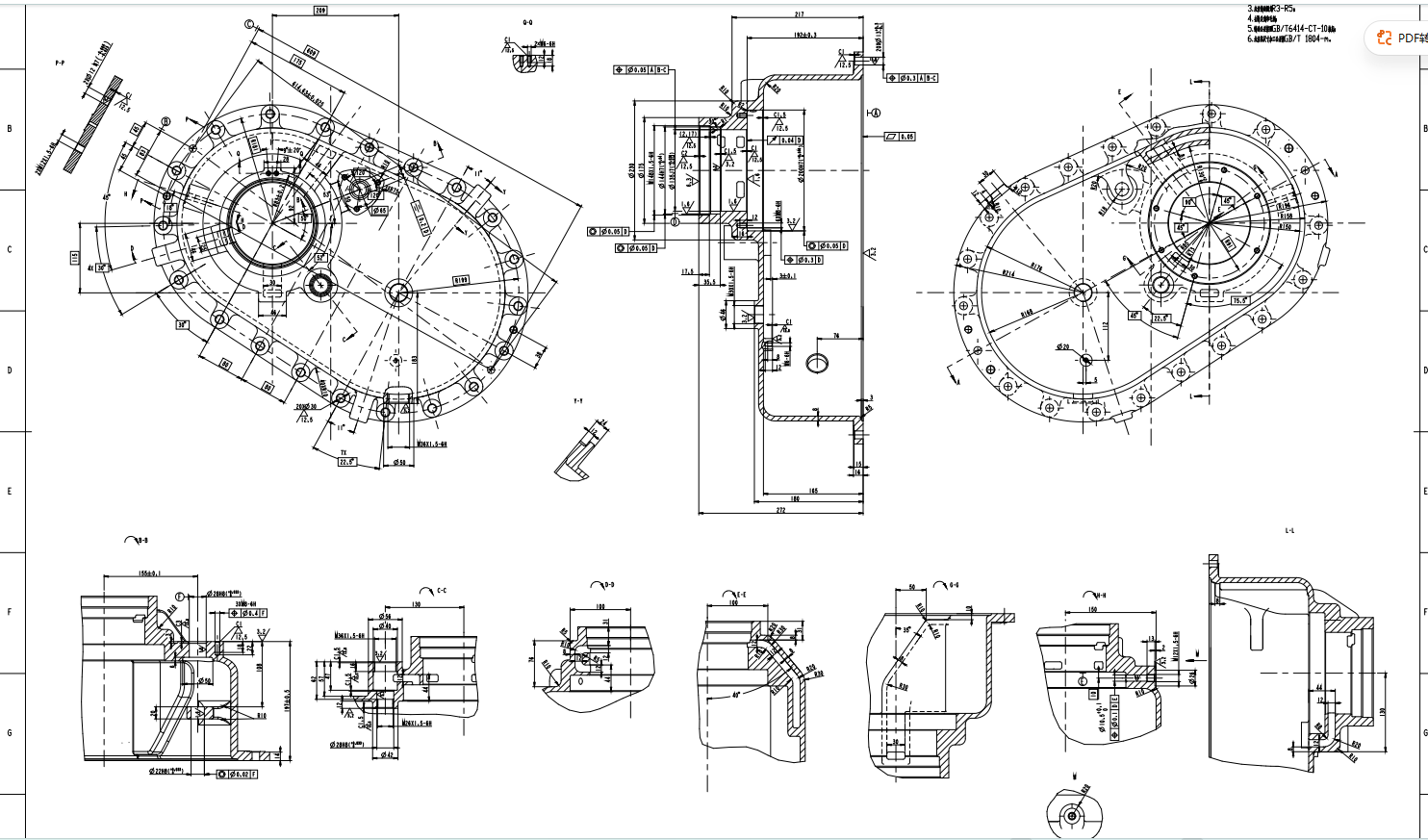

八、工程图出图与形位公差标注
三维模型建得再好，**图纸才是加工车间的"法律"**。本案例图纸包含多视图表达、形位公差、铸造技术要求，可直接用于 CNC 加工。
8.1 视图方案设计
| 视图 | 表达内容 |
| — | — |
| 主视图 | 整体外形、法兰轮廓、螺栓孔分布 |
| 俯视图/仰视图 | 结合面、轴承座位置、筋板布局 |
| 剖视图（全剖/半剖） | 内部筋板、轴承座孔、油道等内部结构 |
| 局部放大图 | 密封槽、止口、圆角等小特征 |
| 向视图/斜视图 | 倾斜法兰面、凸台结构 |
> **原则**：内部结构优先用剖视表达；能用一个剖视表达清楚的不用两个；剖切位置选在**最能说明结构特征**的平面上。
8.2 尺寸标注体系
1. **基准优先**：先标基准（主要基准面/轴线），再标其他尺寸；
2. **功能尺寸不漏**：轴承座孔直径与公差、孔距、法兰结合面高度——这些是功能尺寸，必须齐全；
3. **工艺尺寸合理**：加工面与非加工面分开标注，铸造毛坯尺寸用"未注公差"统一说明；
4. **避免封闭尺寸链**：标注时留开口环，防止尺寸链矛盾。
8.3 形位公差与表面粗糙度标注
– **形位公差**：同轴度、圆柱度、平行度、平面度（见 5.3 节），标注在对应尺寸线或引出线上，基准符号明确；
– **表面粗糙度**：轴承座孔 Ra 0.8~1.6（精镗/珩磨），法兰结合面 Ra 1.6~3.2，非加工面保持铸造面（▽ 或不标注）；
– **配合标注**：H7/g6 以"φ80H7/g6"或"φ80 H7 / g6"的形式直接标注在配合尺寸上，加工车间一看就懂。
8.4 技术要求栏（文字要求）
图纸右下角技术要求栏，本类零件通常包含：
技术要求：
1. 铸件不得有砂眼、气孔、裂纹、缩松等铸造缺陷；
2. 铸件需经人工时效处理，消除内应力；
3. 未注铸造圆角 R3~R5，未注拔模斜度 1°~3°；
4. 未注尺寸公差按 GB/T 1804-m；
5. 未注形位公差按 GB/T 1184-K；
6. 轴承座孔与配合件按 φ80H7/g6 配合执行；
7. 加工表面不得有磕碰、划伤；涂装前清理毛刺飞边。
> **图纸自检口诀**：视图全不全？尺寸够不够？公差准不准？技术要求齐不齐？——四问过后再交付。
九、完整设计流程回顾
一个完整的过桥盖箱设计项目，全流程如下：
需求沟通 → 轴系与接口分析 → 方案布局（轮廓/壁厚/轴承位置）
→ 方案评审 → UG三维建模（骨架→分区域→布尔）
→ 铸造工艺性检查（壁厚/圆角/斜度/热节）
→ 工程图出图（多视图/公差/技术要求）
→ 图纸评审 → 交付源文件 → CNC加工/铸造对接
各环节要点：
| 阶段 | 关键动作 | 输出物 |
| — | — | — |
| 需求阶段 | 明确轴系参数、接口关系、材料要求 | 需求清单 |
| 方案阶段 | 结构形式选择、轮廓布局 | 方案草图 |
| 建模阶段 | UG 参数化建模 + 布尔运算 | 3D 模型 |
| 检查阶段 | 铸造 DFM、干涉检查、壁厚检查 | 检查报告 |
| 出图阶段 | 多视图、公差标注、技术要求 | 2D 工程图 |
| 交付阶段 | 源文件 + 图纸 + 参数说明 | 交付包 |
> **经验之谈**：箱体类项目里，**三维建模与工程图出图通常占整个项目周期的一半以上**，而铸造 DFM 检查虽然时间占比不高，却是决定批量生产成败的关键环节——前期多想一点，后期返工少一半。
十、案例效果展示

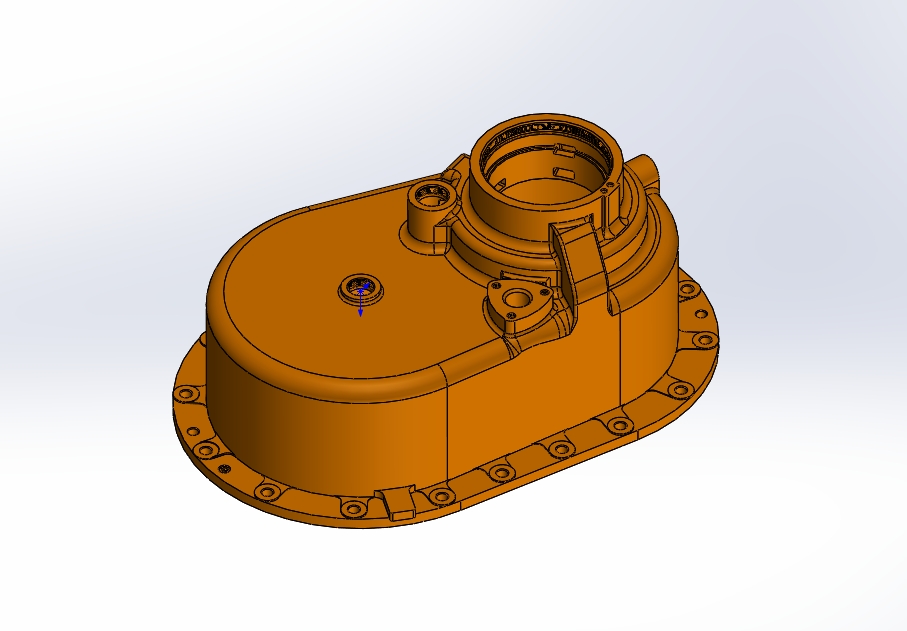

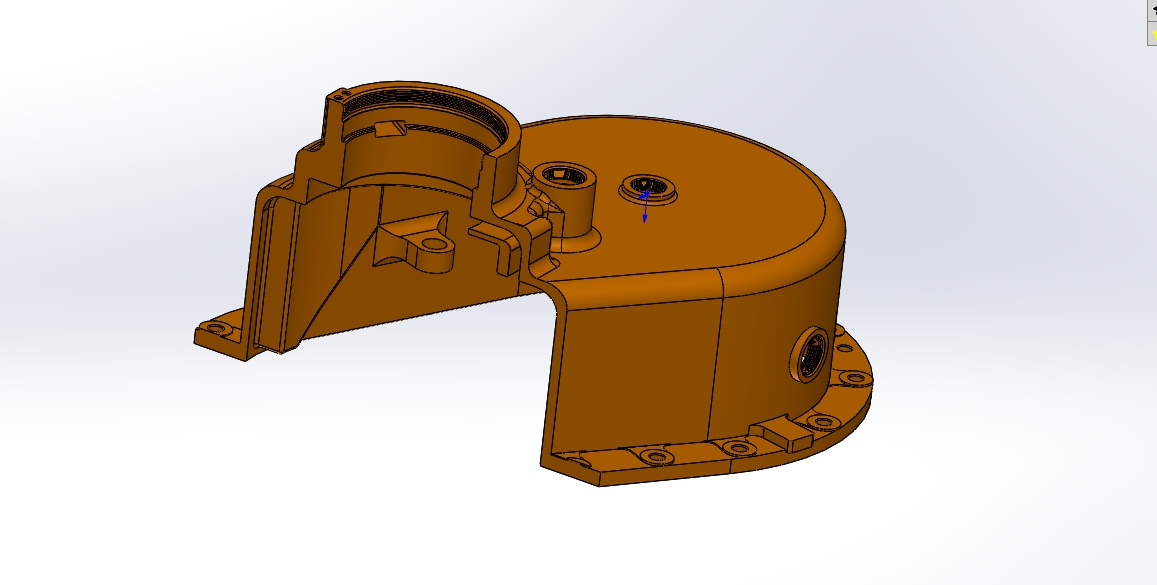

以下为该案例的三维模型效果图（点击查看大图）：
从图中可以看到：箱体整体轮廓规整，复杂曲面过渡自然；内部筋板布置合理、与轴承座凸台连为一体；安装法兰面平整、螺栓孔分布均匀。整体结构兼顾刚度、铸造工艺性与加工便利性。
十一、项目成果与交付检查清单
– ✅ 复杂曲面 + 内部筋板 + 轴承座 + 安装法兰全套三维建模
– ✅ 图纸多视图表达完整，剖视清晰表达内部结构
– ✅ H7/g6 基孔制间隙配合标注规范，轴承装配顺畅可靠
– ✅ 形位公差（同轴度、平行度、平面度）标注齐全，精度可控
– ✅ 铸造技术要求明确（砂眼裂纹禁止、时效处理），批量良率有保障
– ✅ 3D 源文件 + 2D 图纸完整交付，可直接投产
11.2 交付前检查清单（可复用）
每个箱体类零件项目交付前，建议按此清单逐项自检：
– [ ] 模型检查：壁厚均匀、无尖角、无孤立特征
– [ ] 铸造 DFM：圆角、斜度、热节检查通过
– [ ] 轴承座：孔径公差、同轴度、圆柱度标注齐全
– [ ] 法兰面：平面度、螺栓孔分布、定位销设计合理
– [ ] 干涉检查：与轴系、轴承、螺栓装配无干涉
– [ ] 视图方案：内部结构均有剖视表达
– [ ] 技术要求：砂眼裂纹禁止、时效处理等文字要求齐全
– [ ] 源文件：参数完整、特征树规范、无报错
十二、总结与经验分享
齿轮箱过桥盖箱这类**铸造箱体件**的设计，本质上是一场**结构、精度与工艺的三方平衡**：
画得出模型不算本事，铸得出来、加工得准、装配得顺、批量生产稳定，才是真功夫。**
总结本项目三条最核心的经验：
1. **先定轴系，再定箱体**：轴承位置、型号、间距决定了箱体的一切——轮廓、壁厚、筋板、法兰。顺序反了，返工是几何级的。
2. **配合公差是精度的灵魂**：H7/g6 这类配合不是随手选的，它对应着明确的装配性质（间隙/过渡/过盈）与精度等级。选对配合、标对形位公差，齿轮箱才能安静、平稳、长寿。
3. **铸造缺陷靠设计消灭**：砂眼、裂纹、缩松这些铸造缺陷，80% 可以在设计阶段通过圆角、均匀壁厚、避免热节来预防。DFM 前置，批量生产的良率才有保障。
希望这篇拆解对从事机械设计、三维建模、铸造工艺、齿轮箱设计的朋友有所启发。如果你也在做过桥箱体、减速机壳体类零件，欢迎在评论区交流你的设计心得！
