前言
在 SolidWorks 曲面建模中，空间曲线是构建复杂曲面轮廓的基础。很多异形曲面都不能直接依靠二维草图完成，需要借助三维曲线搭建线框。本节课主要学习两种常用三维曲线：由参考点、XYZ 坐标生成曲线，以及投影曲线，掌握这两个命令，就可以处理点位数据、草图投影生成空间轮廓，为后续曲面放样、扫描做好准备。
一、通过参考点创建曲线
1.与在3D草图中绘制样条曲线相似
2.通过参考点创建曲线无法调节曲率；样条曲线可以调节
3.只能是有直角边上的点，圆柱上（光滑面上）的点不能创建

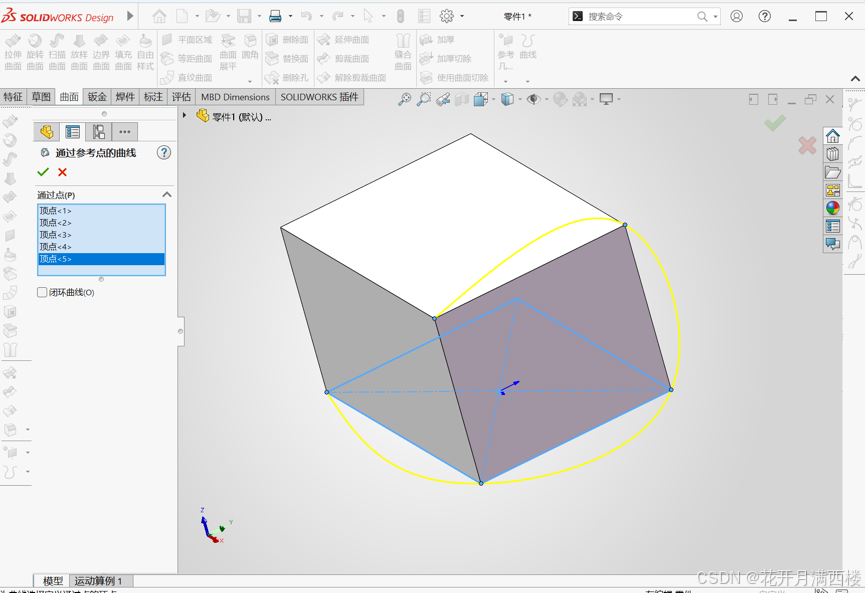

创建长方体→曲面→参考点创建曲线→选择需要连接的点

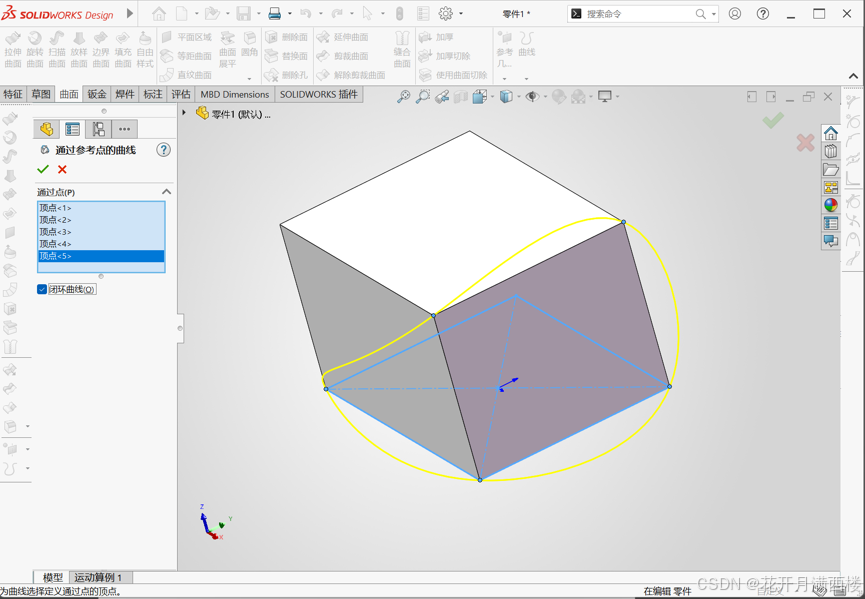

勾选闭环曲线→实现首尾连接（若首位连接时穿过所绘制的线，则无法连接）
二、通过XYZ创建曲线

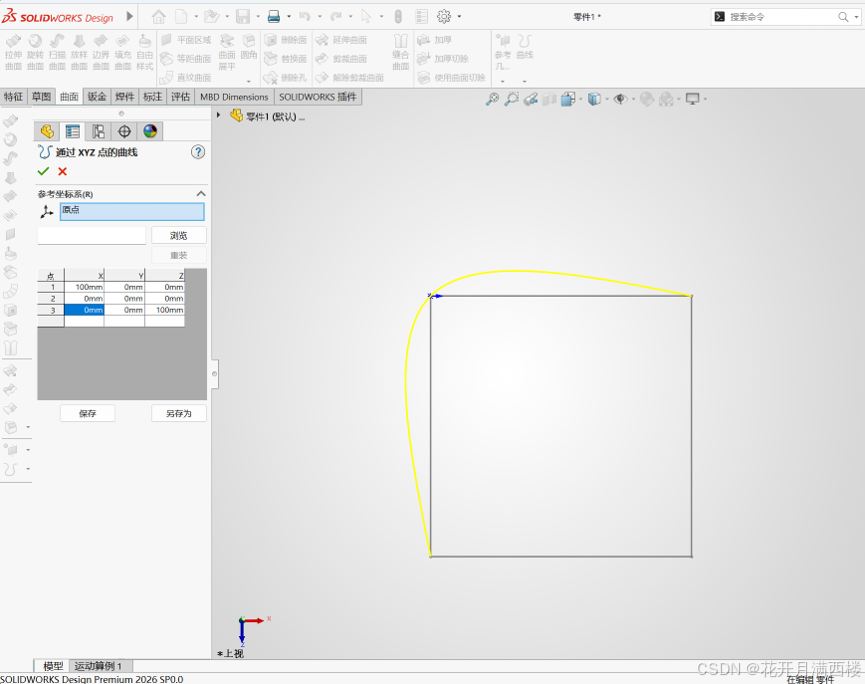

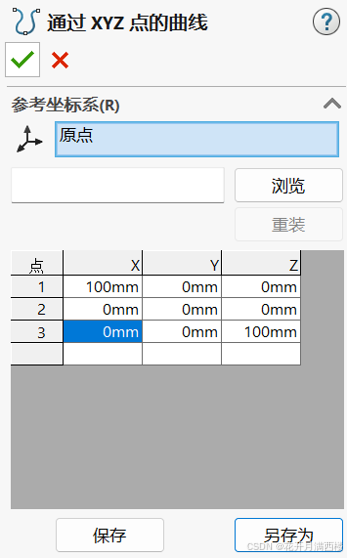

基于XZ轴→绘制端点矩形设定尺寸100X100→给定三个坐标点值→三个坐标点被曲线连接
可以另存为坐标→下次使用直接调用即可
三、投影曲线的创建
1.面上草图
投影到实体上，则投影的线、图形等，均会在实体的前后两个面上产生投影线、图形；
若只要一个面的实体投影，则将基准面画在实体内部，再投影

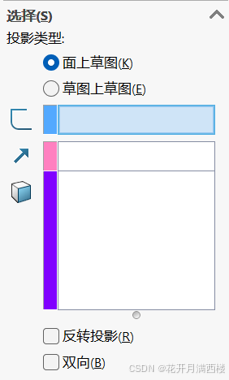

参数调节

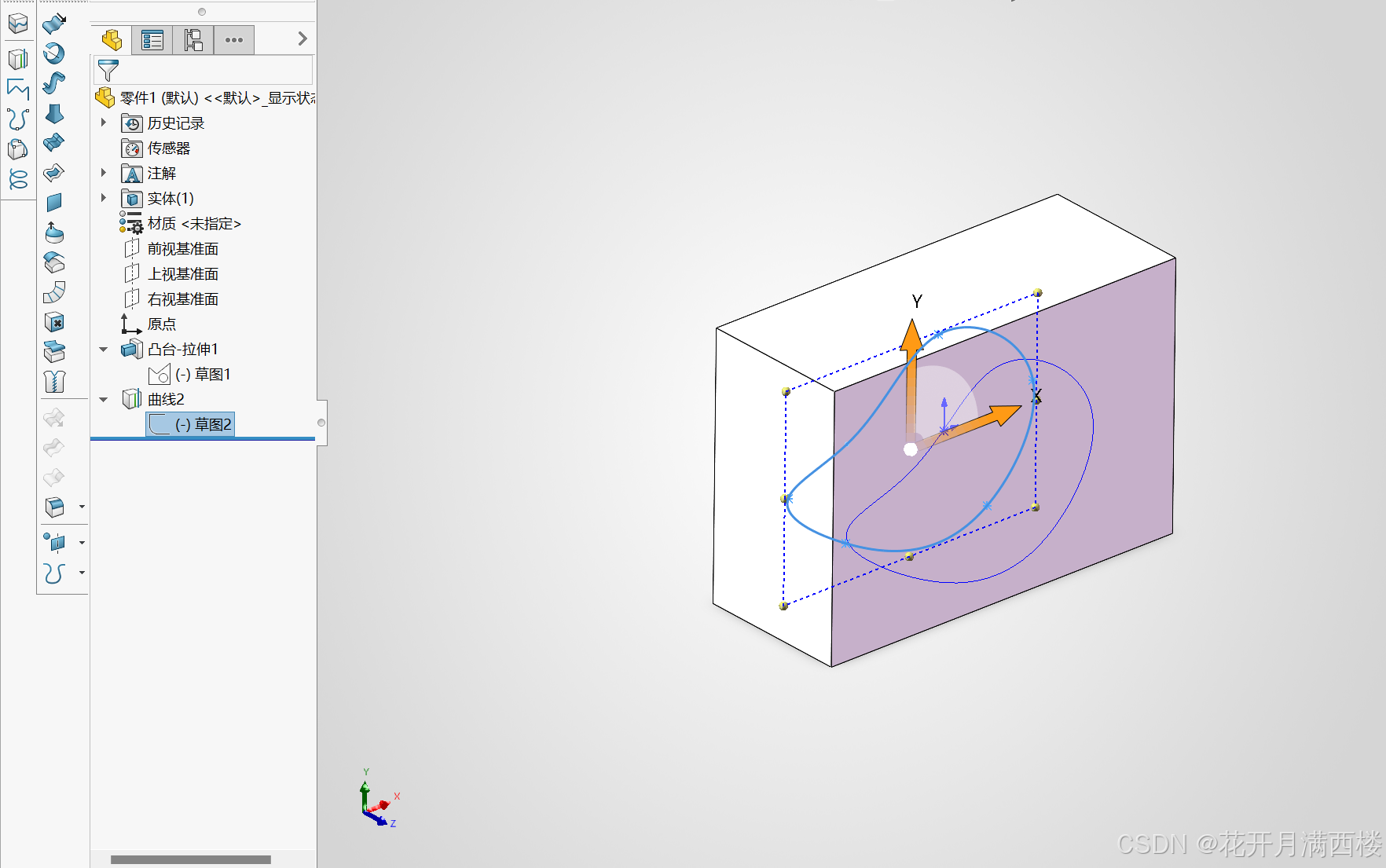

内部绘制样条曲线→投影合适的面均可投影 （选择一个面则投影到该面，选着前后两个面则投影到前后两个面）
勾选双向→两面均可投影
（1）线在实体上的投影

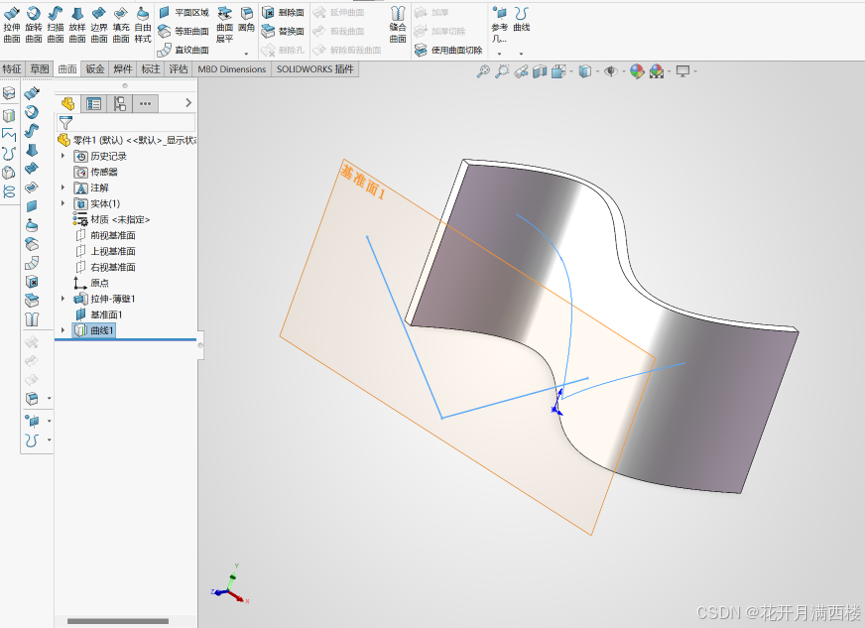

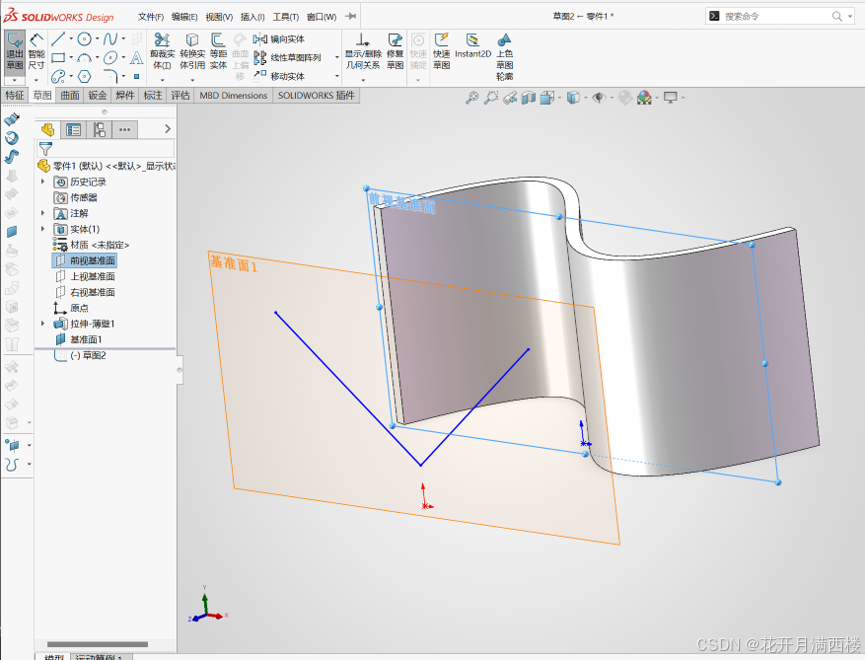

绘制模型→在前视基准面的基础上，延伸出一个基准面1→在基准面1上绘制如上图案 【上图绘制的线段要变为黑色再进行下一步（否则无法打开投影曲线）】

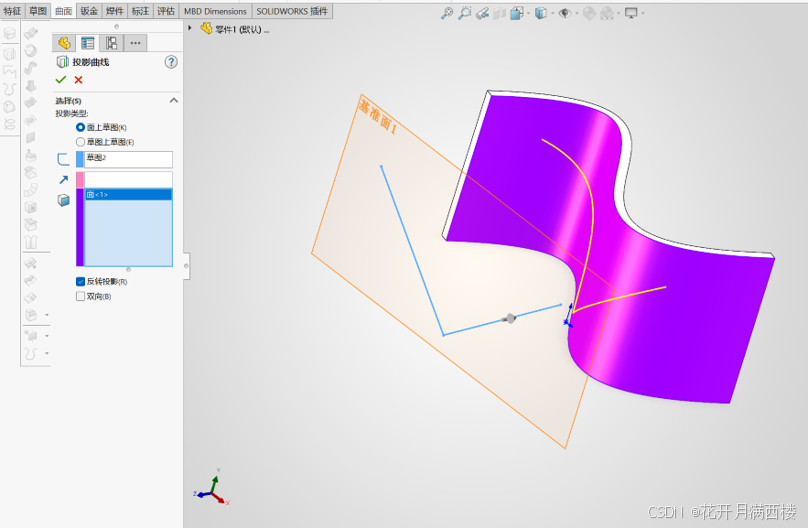

投影类型为：面上草图→选择投影线段和投影面
投影到实体→实体的前后两个面都有投影线段

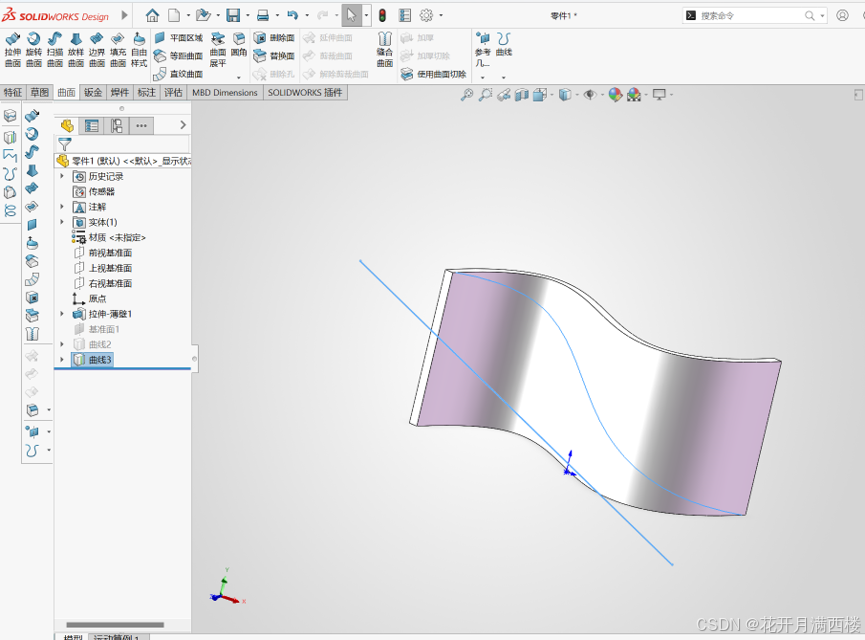

（2）超过实体的线段投影
当投影曲线超过投影面→超过区域则不做投影

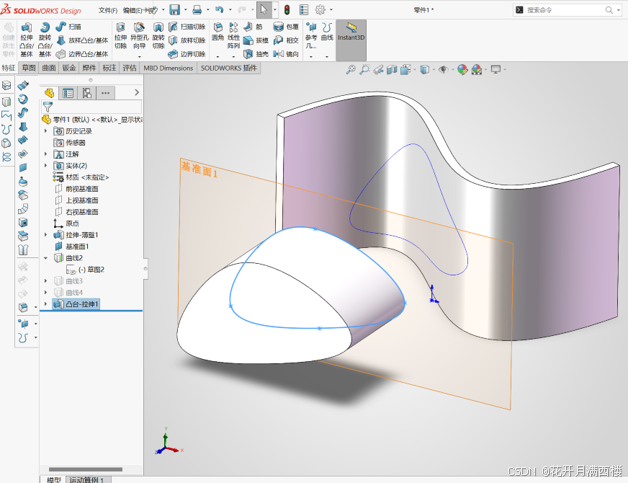

（3）封闭图形投影
若为封闭矩形，也能投影到实体
（4）实体与实体投影
2.草图上草图
（1）垂直平面

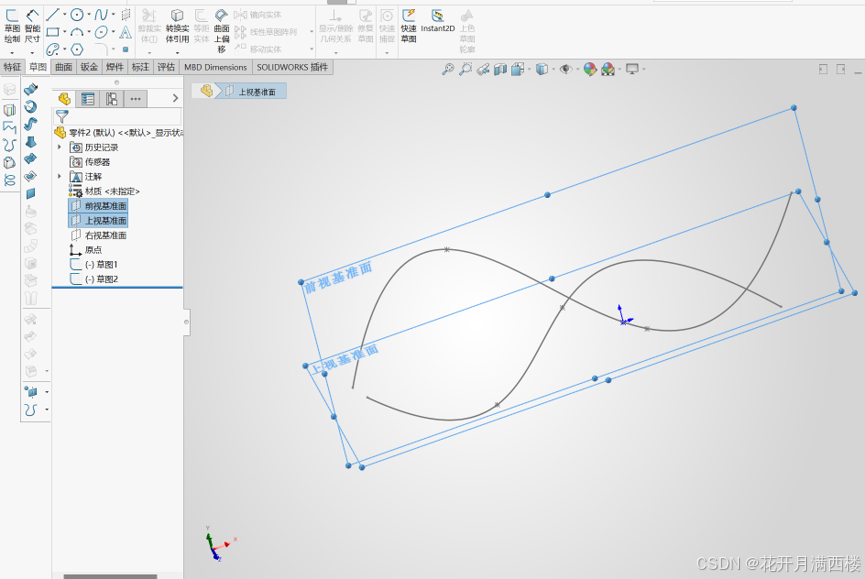

前视基准面和上视基准面绘制随机样条曲线
二者投影出一条线

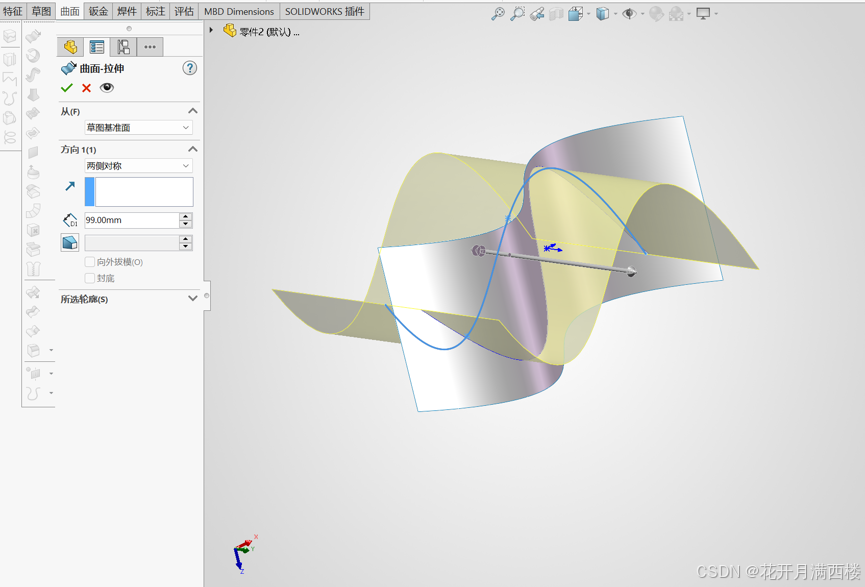

将两条线→双向拉伸→两个拉伸面的相交处→与投影线重合
（2）倾角平面

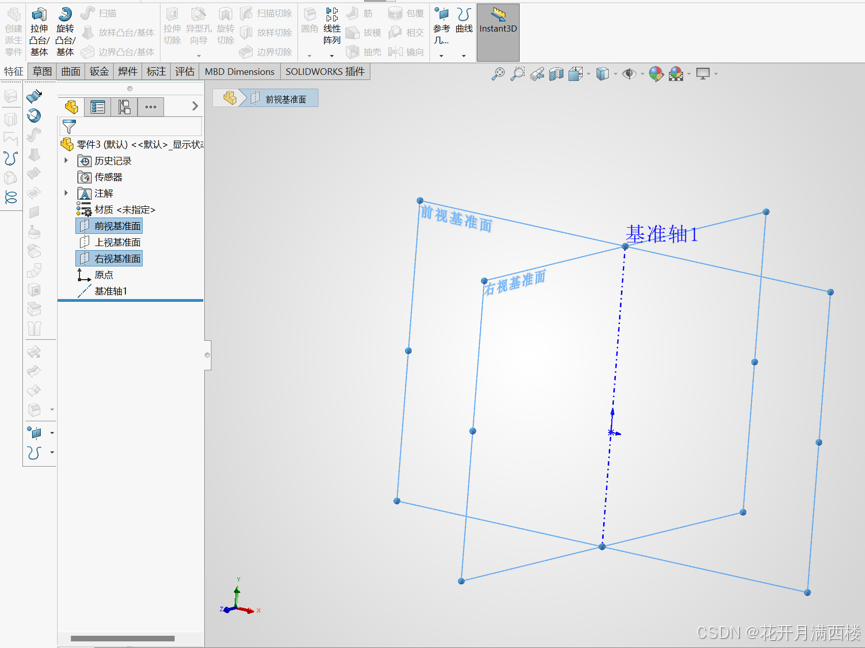

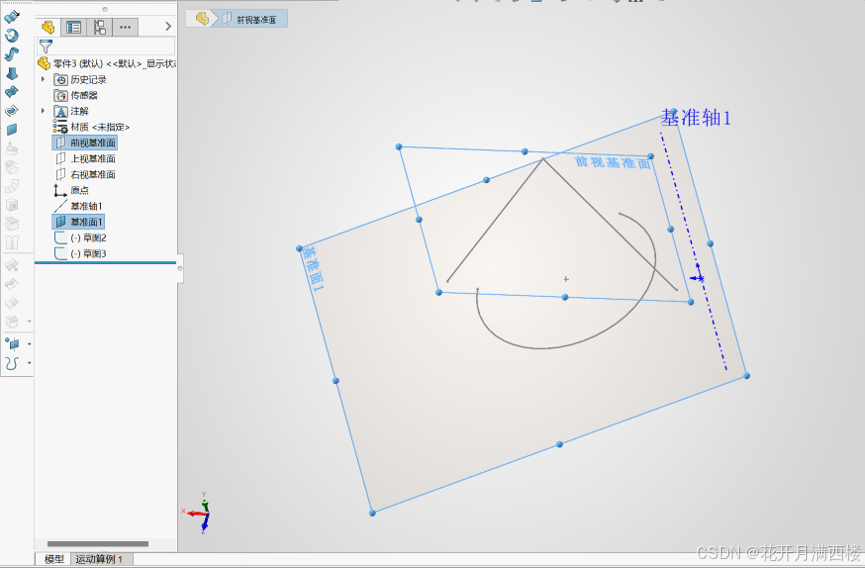

前视和右视基准面→创建基准轴

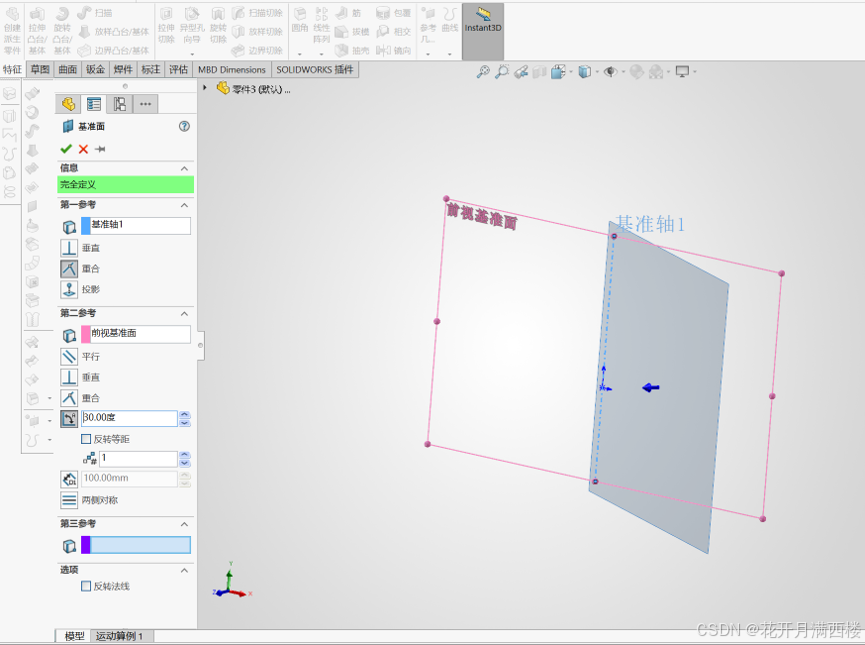

选中基准轴和前视基准面→创建基准面→偏转30°

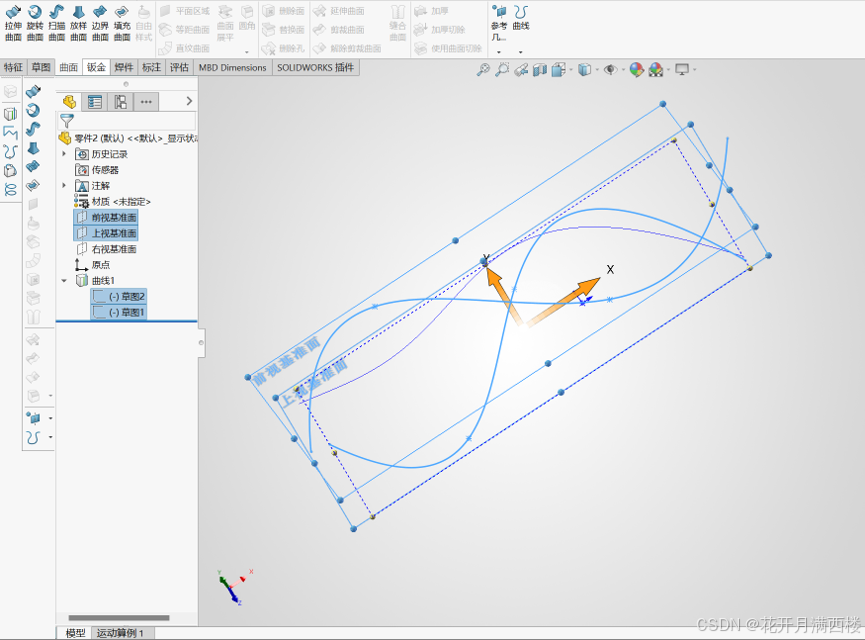

选中两个面上的线→曲面→草图上草图
同样也可以进行投影
总结
通过参考点 / XYZ 坐标创建曲线：输入 XYZ 坐标数值或者选取参考点，直接生成三维空间曲线，适合已知点位数据构建空间轮廓。
投影曲线：将草图曲线投影到曲面、实体表面，得到依附于目标面的投影空间曲线，用于曲面轮廓塑造。
