  1、前言

        本设计以STM32F103C8T6单片机为主控芯片，WIFI模块ESP8266-01S作为通信模块连接onenet云平台，通过DHT11温湿度传感器采集温度和湿度，光照传感器检测光照情况。OLED屏幕显示当前温度、湿度、光照强度、照明状态、窗户状态和手自动模式。通过WIFI连接ONENET云平台，手机APP连接ONENET云平台，APP可以查看当前环境信息数据，可调节阈值范围。操作简单易懂，手把手教小白完成整套设计，UniAPP开发环境搭建非常简单，可打包生成手机APP。

2、元器件组成

        本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S+OLED屏幕+DHT11温湿度传感器+光照传感器+ULN2003步进电机+蜂鸣器+LED电路+电源电路组成

3、功能简介

1、环境采集：DHT11温湿度传感器采集温度和湿度、光照传感器检测光照情况。 2、屏幕显示：OLED屏幕显示当前温度、湿度、光照强度、照明状态、窗户状态和手自动模式 3、阈值设置：可通过按和app设置温度、湿度、光照阈值 4、温度报警：温度大于设置的阈值时声光报警 5、湿度报警：湿度大于设置的阈值时声光报警 6、自动窗户：当检测到光照强度过低时关闭窗户，反之开启 7、模式切换：可以设置手动模式和自动模式 8、手动模式：手动模式下通过按键控制窗户开关和照明开关 9、APP控制：可以通过app切换手动模式和自动模式，控制窗户开关和照明开关 10、远程控制：通过WIFI连接ONENET云平台，手机APP连接ONENET云平台，APP可以查看当前环境信息数据，可调节阈值范围

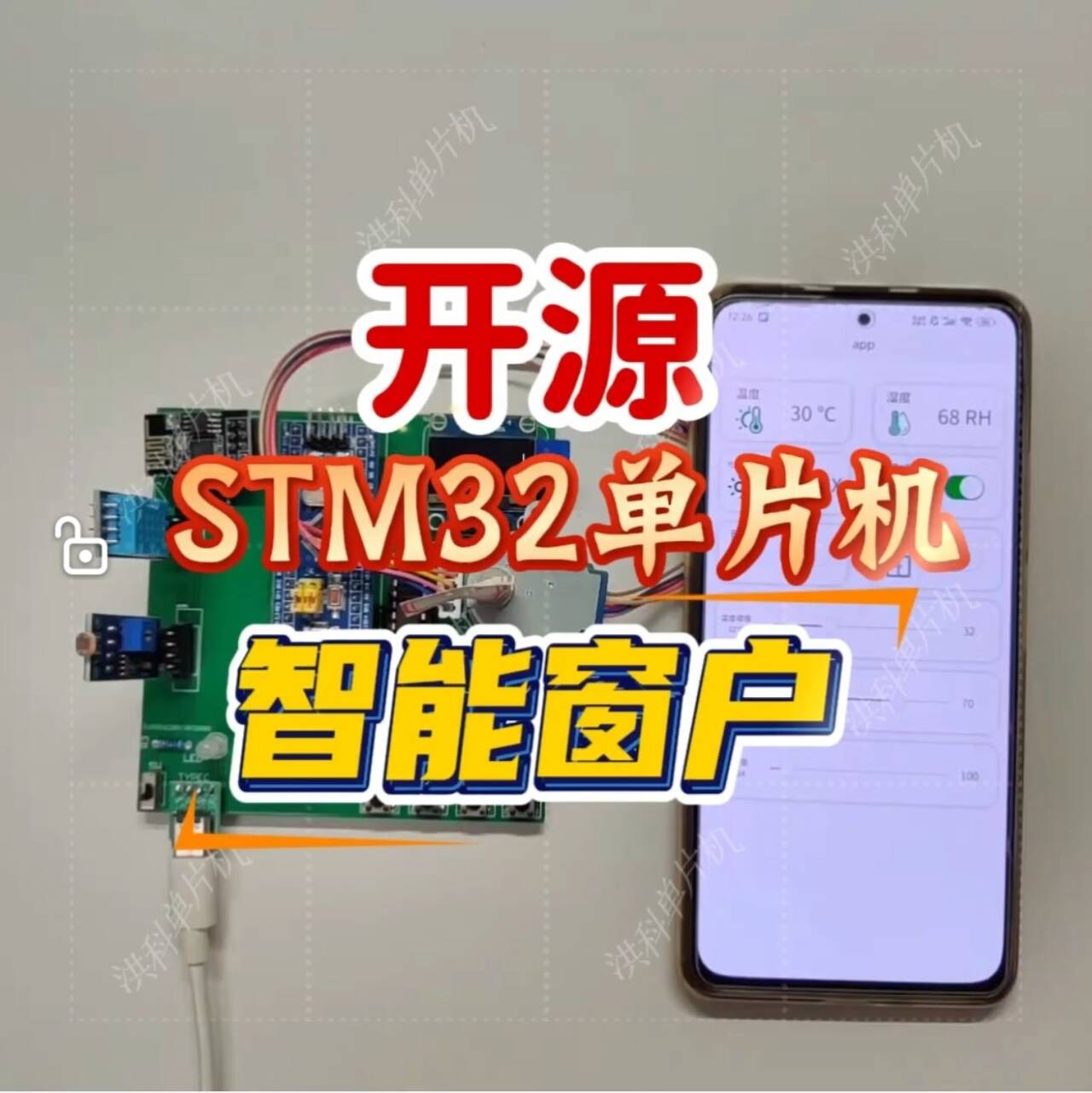

4、设计实现效果

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1xAta6BE9r/?spm_id_from=333.1387.homepage.video_card.click

资料分享看文章末尾

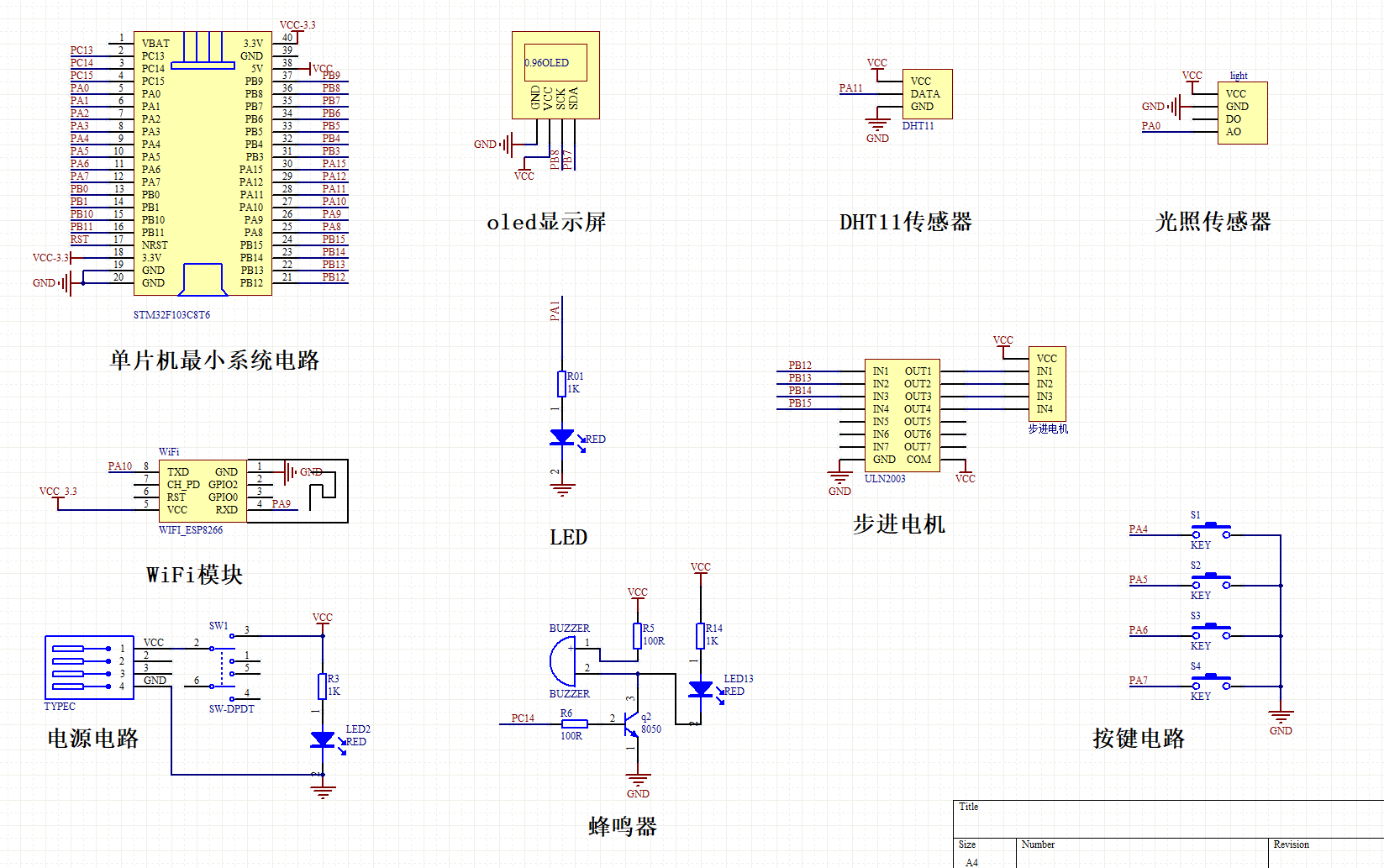

5、设计原理图

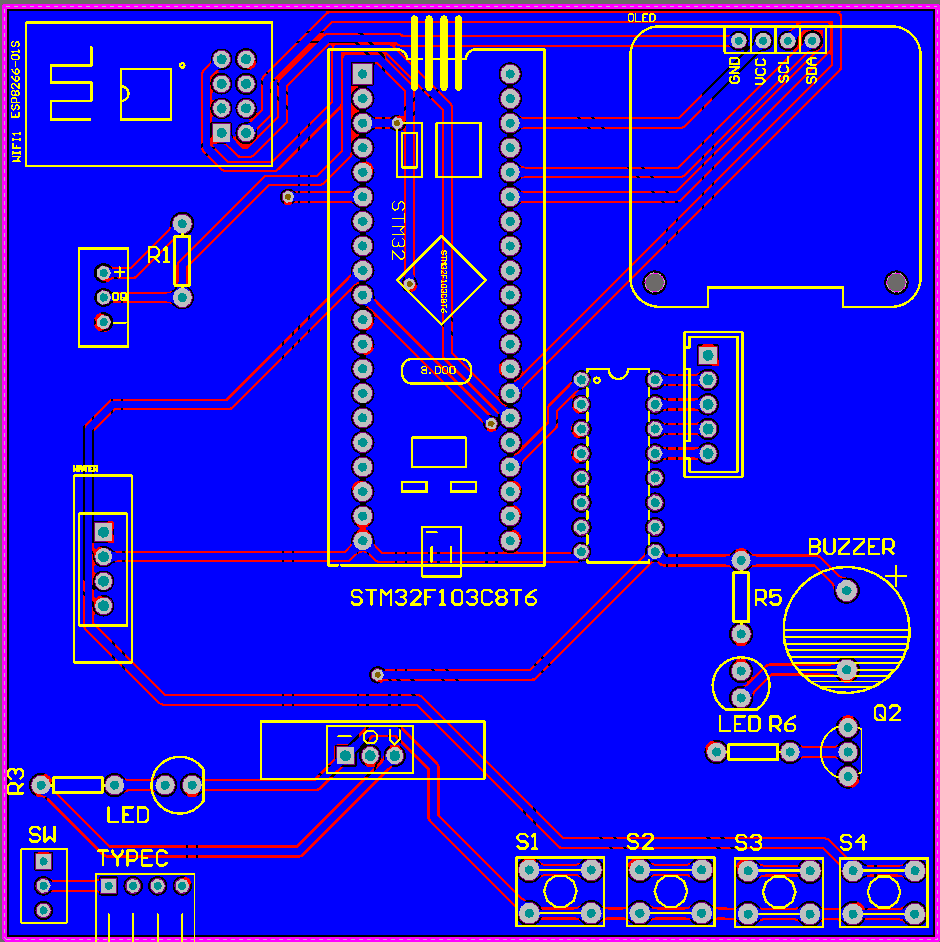

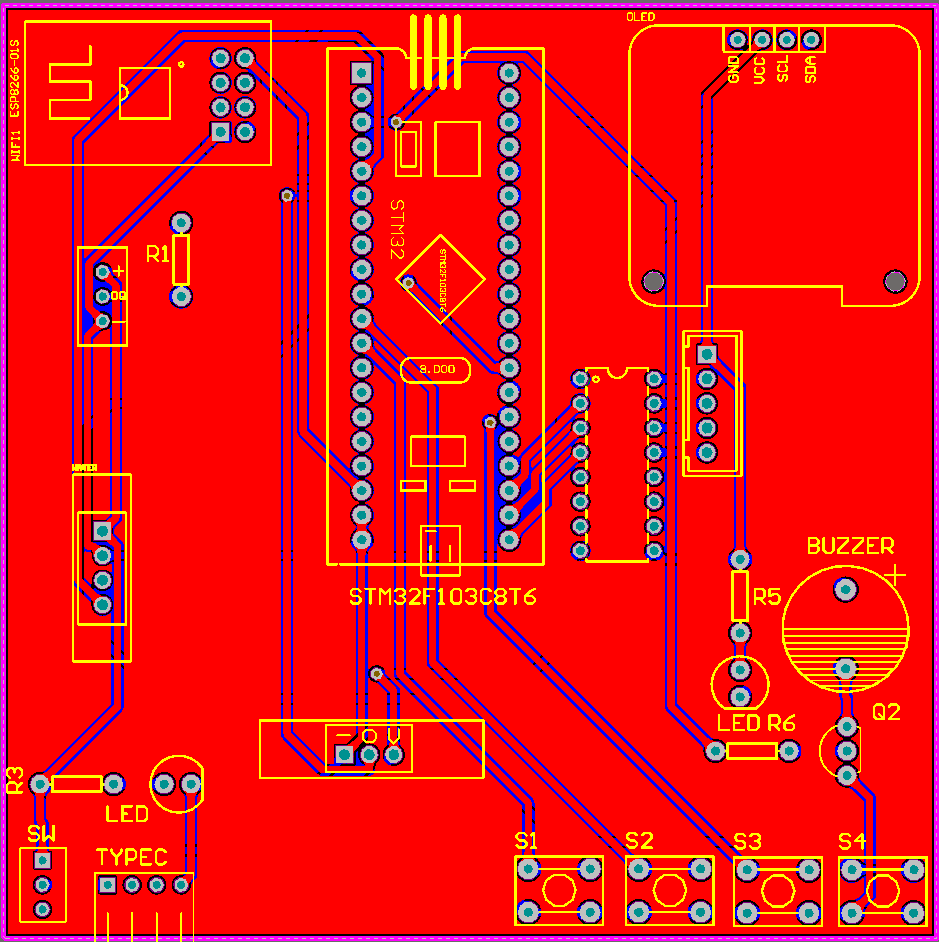

6、设计PCB图

7、程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "beep.h"
#include "oled.h"
#include "led.h"
#include "light.h"
#include "DHT11/dht11.h"
#include "uln2003.h"

/****************洪科单片机工作室*******************

*** 破晓单片机
*** 项目:STM32单片机WIFI智能窗户系统
*** BILIBILI:洪科单片机
*** 小红书:洪科单片机
*** 授权IP:洪科单片机
*** 淘宝:洪科单片机
*** 版本:V01.01
*** MCU:STM32F103C8T6

******************洪科单片机***********************/

//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
} ;

//传感器变量声明
typedef struct
{
u8 temp;//温度
u8 humi;//湿度
uint16_t light;//光照
}SensorModulesValue;

typedef struct
{
u8 tempTV;//温度阈值
u8 humiTV;//湿度阈值
uint16_t lightTV;//光照阈值
}SensorThresholdValue;

typedef struct
{
uint8_t MODEFlag;
uint8_t BEEPFlag;
uint8_t LEDFlag;
uint8_t MOTORFlag;
uint8_t MOTORKZFlag;

uint8_t LEDkgFlag;
uint8_t MODEkgFlag;
uint8_t MOTORkgFlag;

uint8_t BJ1Flag;
uint8_t BJ2Flag;
uint8_t BJ3Flag;
}DriveFlag;

int main(void)
{
delay_init();
TIM3_Int_Init(499,7199);//1MS系统定时
OLEDGUI_Config(); //OLED初始化
OLEDGUI_DispString(30,0,"Init…",16,1);
key_Init();//按键初始化
DHT11_Init();//DHT11初始化
beep_Init();//beep初始化
light_Init();
ULN2003_IO_Init();
delay_ms(100);
uart2_init(115200);
delay_ms(100);
uart1_init(115200);
delay_ms(100);
OLEDGUI_DispString(0,0,"Hardware init OK",16,1);
//WiFi初始化
ESP8266_Init();//初始化ESP8266
OLEDGUI_Clear();//OLED清屏
OLEDGUI_DispString(0,0,"Connect MQTTs Server…",16,1);
while(ESP8266_SendCmd(ESP8266_ONENET_INFO, "CONNECT"))
DelayXms(500);
OLEDGUI_DispString(0,16,"Connect MQTT Server Success",16,1);
DelayXms(500);
OLEDGUI_Clear();//OLED清屏
OLEDGUI_DispString(0,0,"Device login …",16,1);
while(OneNet_DevLink())//接入OneNET
{
OLEDGUI_DispString(0,32,"CONNECT",16,1);
ESP8266_SendCmd(ESP8266_ONENET_INFO, "CONNECT");
DelayXms(500);
OLEDGUI_DispString(0,32,"CONNECT",16,1);
}
OneNET_Subscribe();
OLEDGUI_Clear();//OLED清屏
SensorThresholdSet();//阈值设置
SensorDataGet();//获取传感器数据
OLEDGUI_Clear();
OLEDGUI_DispString(0,0,"TEMP:00'C ",16,1);//显示
OLEDGUI_DispString(0,16,"HUMI:00rh ",16,1);//显示
OLEDGUI_DispString(0,32," RGB ",16,1);//显示
OLEDGUI_DispString(0,48," ",16,1);//显示
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();

delay_ms(100);

}
}

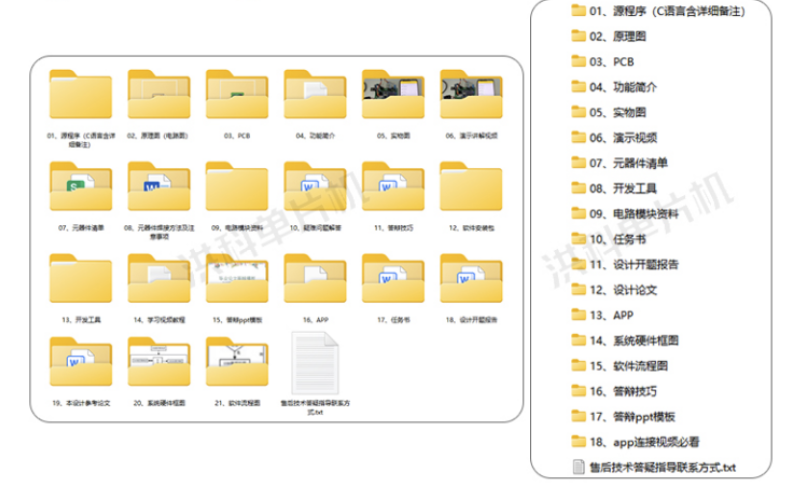

8、设计包含内容
