（论文速读）Scaling Rectified Flow Transformers：Rectified Flow + MM-DiT 的高分辨率文生图路线

论文题目： Scaling Rectified Flow Transformers for High-Resolution Image Synthesis
中文翻译： 用于高分辨率图像合成的可扩展 Rectified Flow Transformer
会议： ICML 2024

摘要： 扩散模型通过逆转数据向噪声演化的前向路径，从噪声中生成数据，并已经成为处理图像、视频等高维感知数据的重要生成建模方法。Rectified Flow 是一种较新的生成模型形式，它通过直线连接数据与噪声。尽管其理论性质更好、概念也更加简单，但尚未被明确确立为标准实践。本文通过让训练时的噪声采样更加偏向感知上重要的噪声尺度，改进了现有 Rectified Flow 的噪声采样方法。通过大规模研究，作者证明这种方法在高分辨率文生图任务上优于已有扩散模型形式。此外，论文提出了一种新的 Transformer 文生图架构：文本和图像两种模态分别使用不同的参数，同时允许两者之间进行双向信息流动，从而改善文本理解、文字生成以及人类偏好评分。实验进一步表明，该架构具有可预测的 Scaling 趋势，并且更低的验证损失与更好的文生图指标和人类评价高度相关。最大的模型超过了当时的多种先进模型。

一、研究背景：这篇论文真正想解决的，不只是“把模型做大”

这篇论文主要想回答三个问题。

第一个问题是：扩散模型从 Data 走向 Noise 时，到底应该选择一条什么样的路径？

传统扩散模型通过逐渐加入噪声构造 Forward Process，生成时再反过来一步一步求解。但不同 Forward Path 会直接影响最终的反向生成过程。如果路径弯曲，数值求解时就需要更多积分步，而且误差会不断累积；如果数据到噪声之间的路径足够直，那么理论上就可以用更少的 Sampling Steps 完成生成。

Rectified Flow 的思路恰好非常直接：让 Data 和 Noise 之间尽量沿直线连接。

第二个问题是：文生图明明包含 Text 和 Image 两种完全不同的模态，为什么还要让它们共享几乎相同的 Transformer 参数？

传统文生图模型常见的做法是用 Cross-Attention，把固定的文本表示作为条件注入图像网络。但作者认为，这种单向“Text → Image”的条件方式没有充分利用文本和图像之间的交互。于是论文提出 MM-DiT，让 Text Tokens 和 Image Tokens 分别拥有自己的参数空间，同时在 Attention 中真正进行双向信息交换。

第三个问题是 Scaling：当 Rectified Flow、网络结构和训练数据都设计好以后，继续扩大 Transformer，性能是否还能稳定增长？

论文最终把模型扩展到了 8B 参数、约 5 × 10²² Training FLOPs，并发现 Validation Loss 随模型规模和训练计算量平滑下降，而且这种下降能够预测 GenEval、T2I-CompBench 和 Human Preference 的改善。

所以，如果把整篇论文压缩成一条主线，其实就是：

更合理的生成路径 → 更合理的时间采样 → 更合理的多模态 Transformer → 更大的模型 → 更强的文生图能力。

二、核心方法一：Rectified Flow 为什么要把 Data 和 Noise 连成一条直线？

2.1 先理解 Flow 到底在学什么

论文将生成过程看成一个 ODE：

其中 () 是神经网络预测的 Velocity Field。简单来说，模型每看到当前位置 ()，就需要告诉我们：

“接下来应该朝哪个方向走？”

如果把这个速度场一路积分，就可以从噪声分布走回数据分布。

传统 Flow 的麻烦是，如果直接通过 ODE Solver 来训练整个速度场，计算量很高。因此 Flow Matching 的核心思想是：人为构造一条从 Data 到 Noise 的路径，然后直接监督网络学习这条路径上的速度。

论文统一写成：

其中 () 是真实数据，() 是 Gaussian Noise，(t) 控制当前处于数据和噪声之间的什么位置。

2.2 Rectified Flow：最简单的路径就是直线

Rectified Flow 选择了一个非常简单的 Forward Process：

当 (t=0) 时，()，也就是真实图片；当 (t=1) 时，()，变成纯噪声。

于是整个过程就是：

真实图片 () → 线性插值 → 噪声 ()

而因为这是一条直线，它对应的理想速度也非常简单，本质上就是从 () 指向 () 的方向。

这也是 Rectified Flow 最吸引人的地方。假设传统 Diffusion 的 Sampling Path 是一条弯弯曲曲的道路，那么 Sampling 时必须频繁修正方向；Rectified Flow 则希望把道路“拉直”。道路越直，用少量 Euler Steps 就越容易逼近真实轨迹。

所以这里真正优化的并不是单纯的网络速度，而是：

让模型所学习的生成动力学本身更加容易被数值积分。

这也是为什么论文后面的实验会不断关注 Few-Step Sampling。

三、核心方法二：Uniform Sampling 并不合理，作者为什么改成 Logit-Normal？

仅仅使用 Rectified Flow 还不够。

原始 RF 通常从 () 中均匀采样训练时间，也就是说，靠近 Data 的位置、中间位置和靠近 Noise 的位置被训练到的概率一样。

作者认为这并不合理。

3.1 最难学的其实是中间状态

对于 Rectified Flow，模型的 Velocity Prediction Target 与 () 有关。靠近两端时，输入更接近纯数据或者纯噪声，相对容易判断；真正困难的是中间区域——此时 Data 和 Noise 高度混合，模型更难判断应该如何运动。

所以问题就变成：

既然中间时间步更难、更重要，为什么训练时还要把所有 t 一视同仁？

作者的思路很直接：多采中间，少采两端。

3.2 Logit-Normal Sampling

论文重点研究了一种 Logit-Normal 分布。可以先不管它复杂的概率密度公式，只需要记住它的作用：

Uniform：

t=0 ───────────────────────── t=1

每个位置差不多一样重要。

Logit-Normal：

t=0 ────────████████──────── t=1

更多训练样本集中在中间区域。

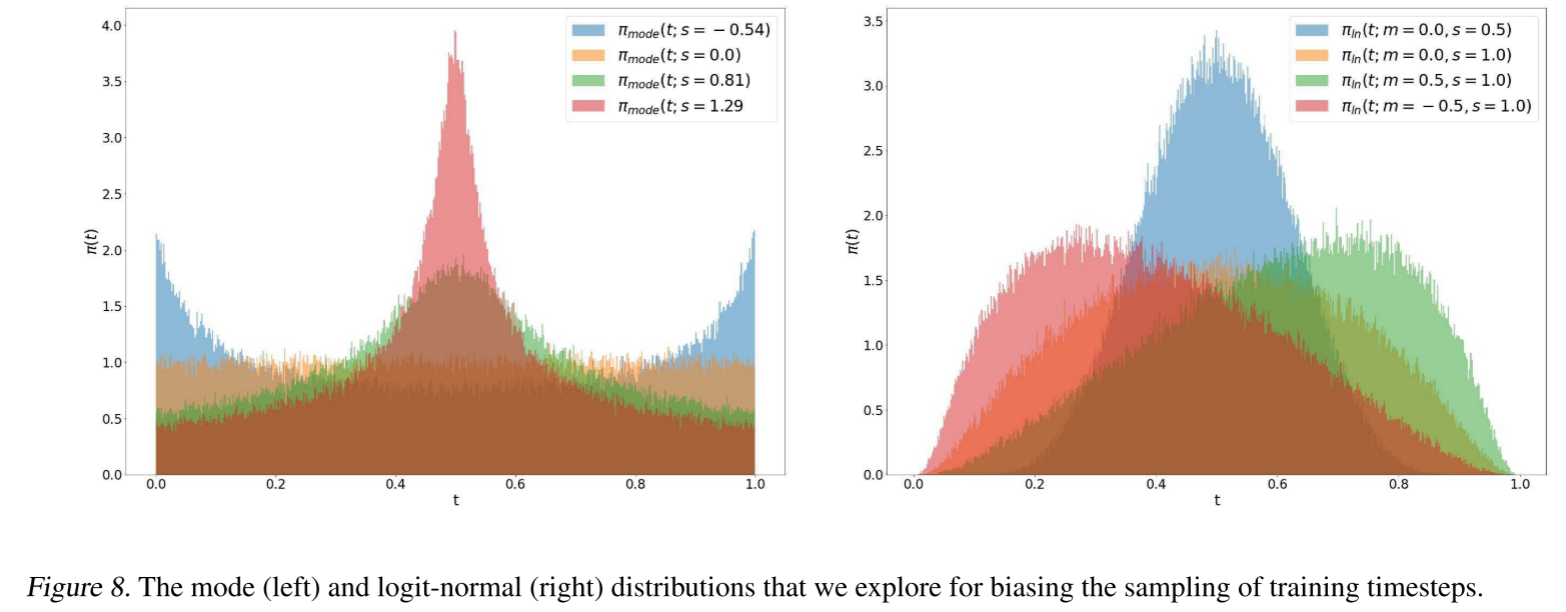

它还有两个参数 (m) 和 (s)：(m) 控制概率分布往 Data 还是 Noise 一侧移动，(s) 控制分布有多宽。论文 Figure 8 对 Logit-Normal 和另一种 Mode Sampling 的分布形状进行了可视化。

论文 Figure 8：Mode Sampling 与 Logit-Normal Sampling 的时间步分布

3.3 这个看起来很小的改动，实际上非常关键

作者一口气训练了 61 种不同的 Diffusion / Rectified Flow 配置，并在 ImageNet、CC12M、不同 Sampling Steps、不同 Guidance 和 EMA 设置下进行比较。

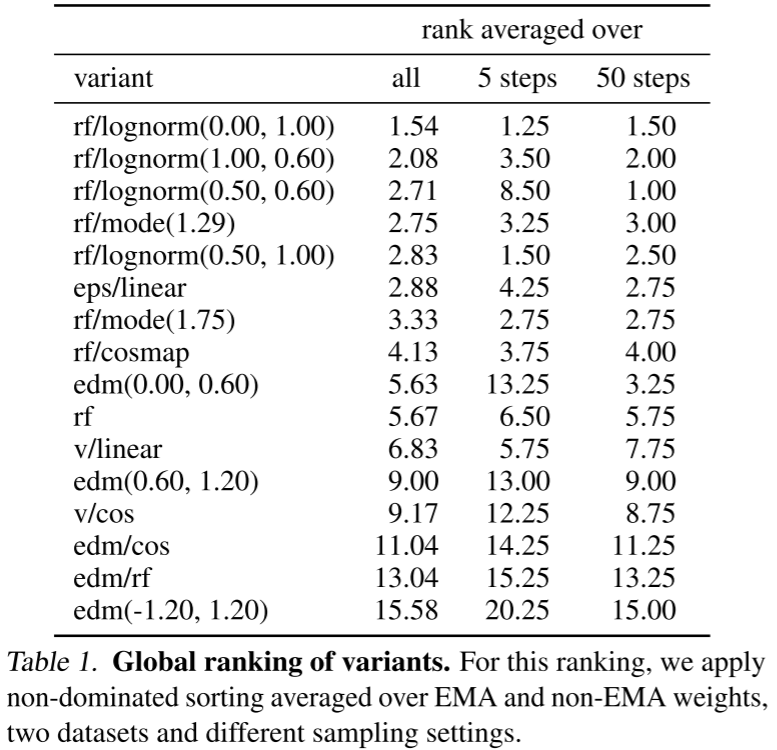

Table 1 中，普通 RF 的平均 Rank 是 5.67，而 rf/lognorm(0.00, 1.00) 的 Rank 达到 1.54，为所有配置中最佳。更重要的是，它在 5 Steps 和 50 Steps 两种区域都保持很好的排名，不是只对某一种 Sampling Setting 特化。

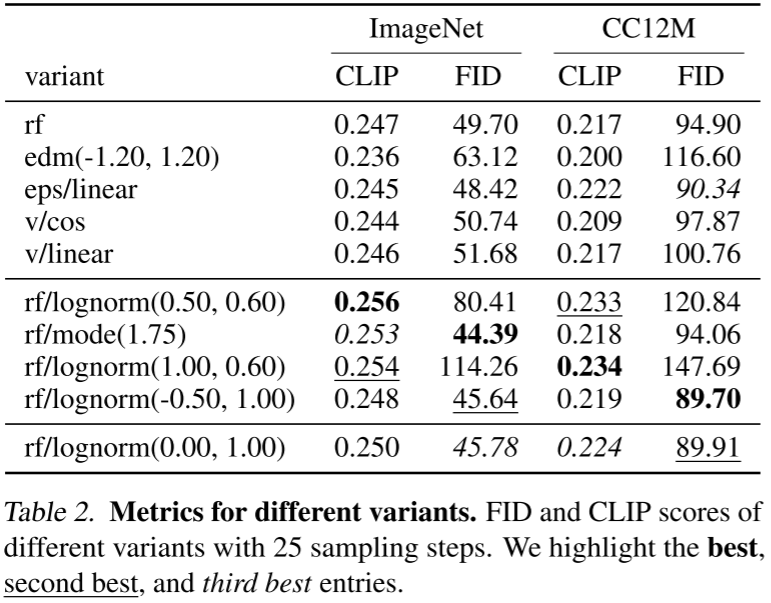

Table 2 进一步说明一个很有意思的问题：有些配置可以拿到某一个 FID 或 CLIP 的最好结果，却很容易在另外的数据集或指标上变差；相比之下，rf/lognorm(0.00, 1.00) 并非所有单项都第一，但跨数据集、跨指标表现非常稳定。

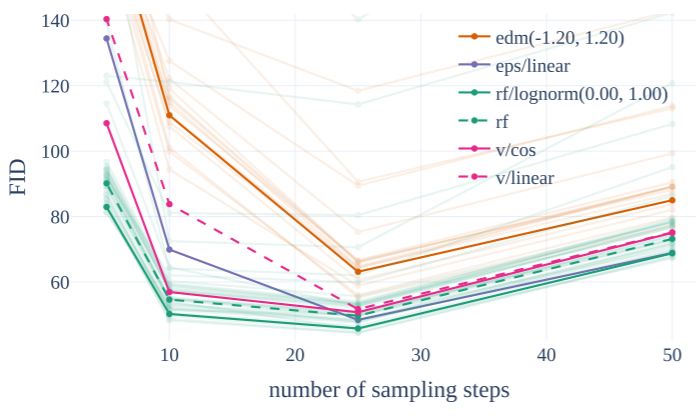

论文 Figure 3：不同生成形式在 Sampling Steps 减少时的 FID 变化

Figure 3 更能体现 RF 的价值：当 Sampling Steps 不断减少时，Rectified Flow 的性能下降通常更慢；而在步数增加到 25 以上以后，经过 Logit-Normal 改进的 RF 依然可以与强力的 eps/linear 配置竞争。

所以这一部分最值得记住的不是“Logit-Normal 数学形式有多复杂”，而是一个很实用的训练思想：

训练预算不应该平均花在所有噪声等级上，而应该更多分配给模型真正难学、真正影响生成质量的区域。

四、核心方法三：MM-DiT，为什么 Text 和 Image 要“分开算、一起注意”？

如果说 Rectified Flow 改的是“生成路径”，那么 MM-DiT 改的就是“负责走这条路径的神经网络”。

4.1 传统 DiT 的问题在哪里？

DiT 把图像 Latent 切成 Patch，变成 Token，再用 Transformer 进行处理。但 Text-to-Image 不只有图像。这里实际上存在两种性质差异很大的 Token：

• Image Token：描述空间结构、纹理、颜色和局部视觉信息；

• Text Token：描述语言语义、对象关系、数量、位置以及文字内容。

如果它们完全共享一套 Transformer 参数，相当于要求同一个 Feature Space 同时处理两种统计性质完全不同的数据。

作者认为并不理想。

4.2 MM-DiT 的核心：参数分开，Attention 合起来

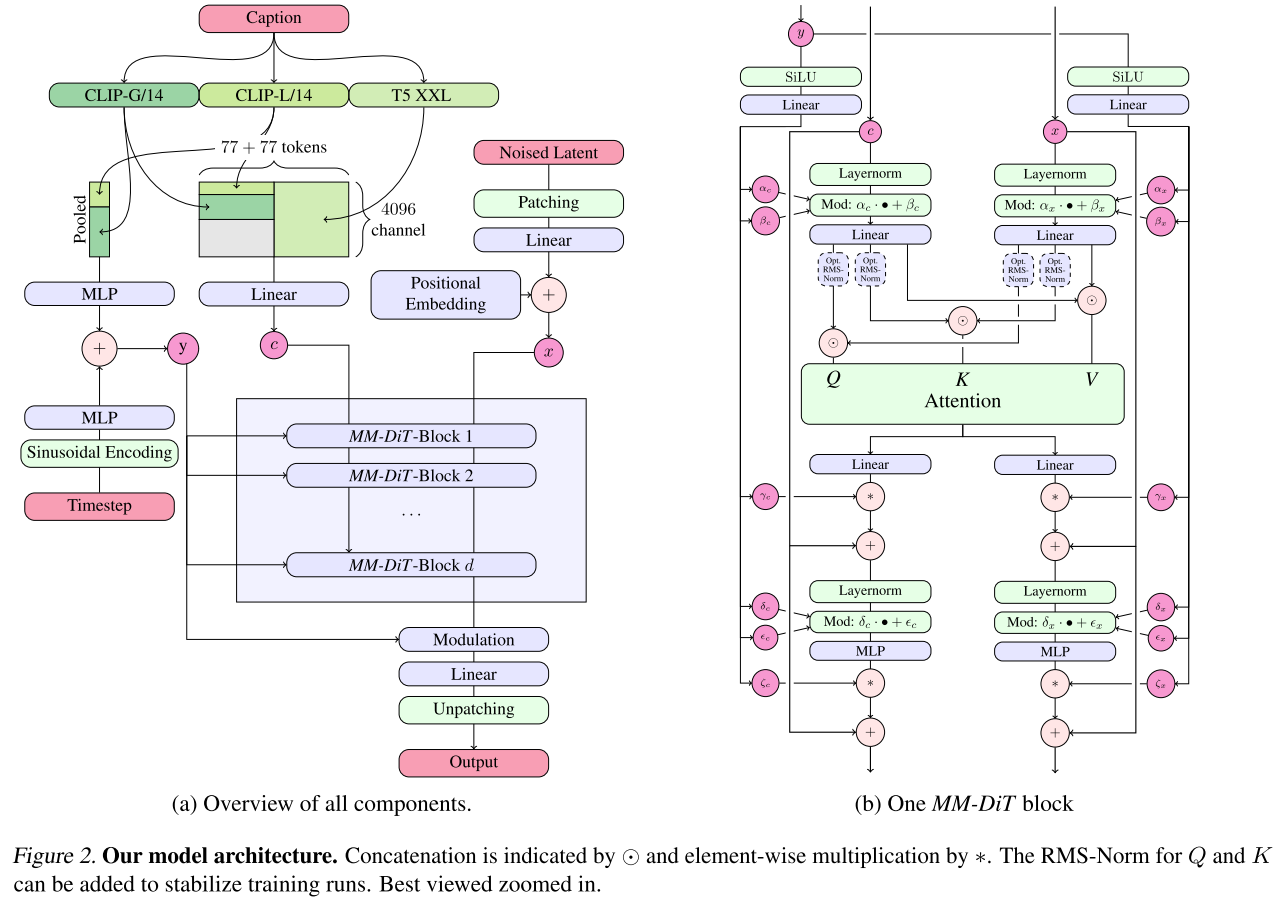

论文 Figure 2：MM-DiT 整体结构和单个 Block

图像先经过 Autoencoder 得到 Latent，然后以 2 × 2 Patch 切分成 Image Tokens；文本则由预训练、冻结的 Text Encoders 编码。论文使用 CLIP-L、OpenCLIP bigG 和 T5 相关表示。真正关键发生在 MM-DiT Block 内。

Text Stream 有自己的一套 LayerNorm、Linear、MLP 等参数；Image Stream 也有另外一套参数。因此可以粗略理解成：

Text → Text Transformer ┐
　　　　　　　　　　　 ├→ Joint Attention → 分回各自 Stream
Image → Image Transformer ┘

论文的原话是，这相当于存在两个独立 Transformer，但在 Attention 时把两个模态连接起来。这样一来：

• Text 可以在适合语言的表示空间里处理；

• Image 可以在适合视觉的表示空间里处理；

• Attention 又允许两边互相“看见”对方。

这与传统 Cross-Attention 一个很明显的区别是信息流方向。

传统 Cross-Attention 更接近：

Text → Image

而 MM-DiT 强调：

Text ↔ Image

于是 Text Representation 不再只是一个静态 Condition，而是在网络中随着 Image Representation 一起被不断更新和交互。

4.3 实验真的需要这么做吗？

作者比较了 Vanilla DiT、CrossDiT、UViT 和 MM-DiT。

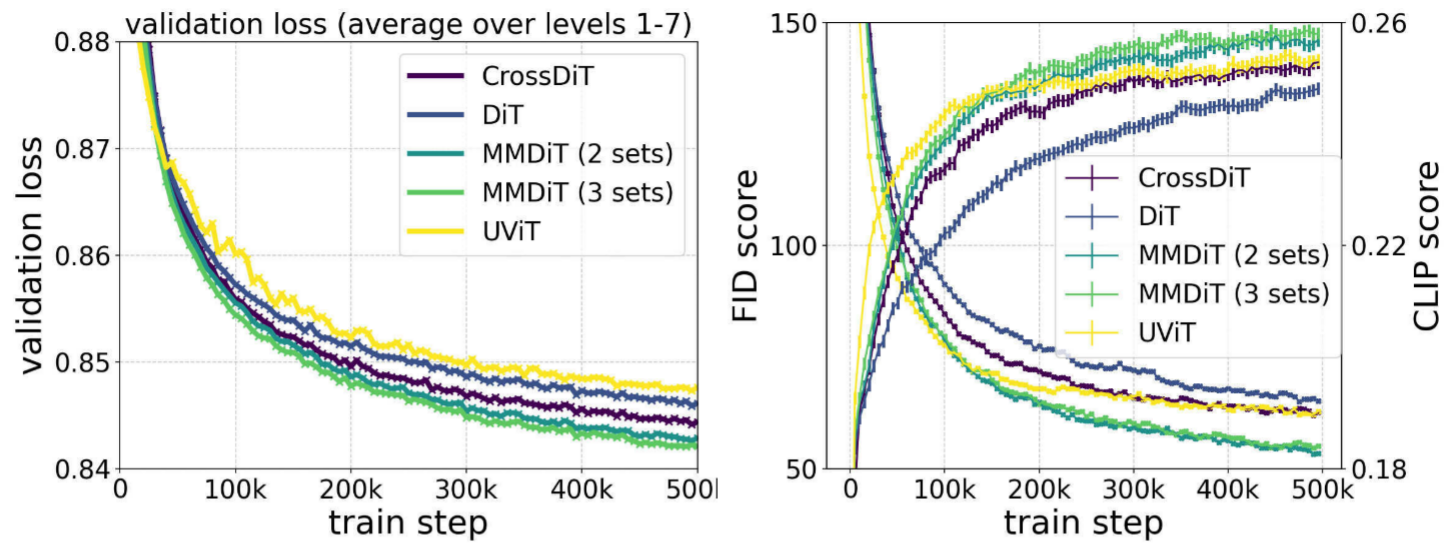

Figure 4 中，Vanilla DiT 最弱；CrossDiT 明显改善，UViT 早期收敛较快；而最终 MM-DiT 在 Validation Loss、CLIP 和 FID 上表现最好。论文还尝试把 CLIP Token 与 T5 Token 再拆成第三套参数，但收益很小、参数和 VRAM 却继续增加，因此后续采用两套主要 Modality Parameters。

论文 Figure 4：DiT、CrossDiT、UViT 与 MM-DiT 的训练曲线

这组实验说明 MM-DiT 的提升不只是“把 Transformer 做大”，而是：

文本和图像应该保留各自的建模空间，但需要在 Attention 层真正建立双向交流。

五、实验与工程优化：真正把模型 Scale 到 8B，还需要解决哪些问题？

这篇论文一个很明显的特点是：它不是只提出 Rectified Flow + MM-DiT，然后直接报告最终 SOTA。

作者实际上把 Autoencoder、Caption、模型架构、High-Resolution Training、Preference Alignment 和 Sampling Efficiency 都做了一轮系统实验。

5.1 Autoencoder：Latent Channel 从 4 增加到 16

Latent Diffusion 最终生成质量有一个很现实的上限：如果 Autoencoder 自己就无法准确重建图片，那么后面的生成模型再强，也无法弥补被 VAE 丢掉的信息。

Table 3 比较了 4、8、16 个 Latent Channels：

增加到 16 Channels 后，Autoencoder Reconstruction 明显提升。

但这里有代价：Latent Dimension 越高，后面的生成任务本身也越难。Figure 7 显示，小模型使用 16 Channels 时不一定占优势，但随着模型 Capacity 增大，两者差距不断缩小；到 depth = 22 左右，8-channel 和 16-channel 的差距已经接近消失。由于作者最终目标就是大规模 Scaling，因此选择 16-channel Autoencoder。

这其实体现了一个典型 Scaling 思想：

更丰富的 Representation 本身可能更难学，但当模型容量足够以后，更高的信息上限最终会转化成更高的生成质量。

5.2 Caption：人类写的 Caption 不一定是最好的训练标签

很多真实数据集中的 Caption 只描述主体，比如“一个人在街上”，却可能完全忽略背景、对象之间的位置、数量、画面中文字等细节。

作者因此使用 CogVLM 生成 Synthetic Caption，再与 Original Caption 按 50% / 50% 混合训练。

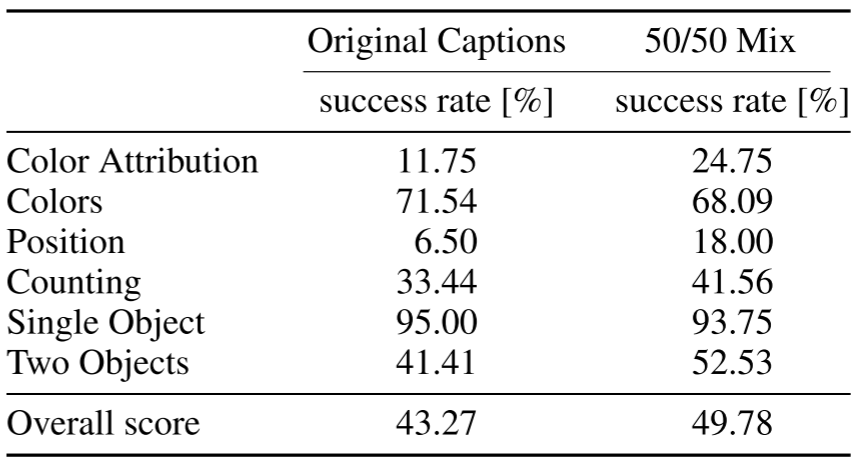

Table 4 的 GenEval Overall Score 从 43.27 提升到 49.78；其中 Color Attribution 从 11.75 提升到 24.75，Position 从 6.50 提升到 18.00，Two Objects 从 41.41 提升到 52.53。并非所有项目都提高，例如 Colors 和 Single Object 略有下降，所以更准确的结论是：更详细的 Synthetic Caption 显著增强了复杂组合关系和属性理解能力。

5.3 Scaling：Validation Loss 真的可以预测最终画质吗？

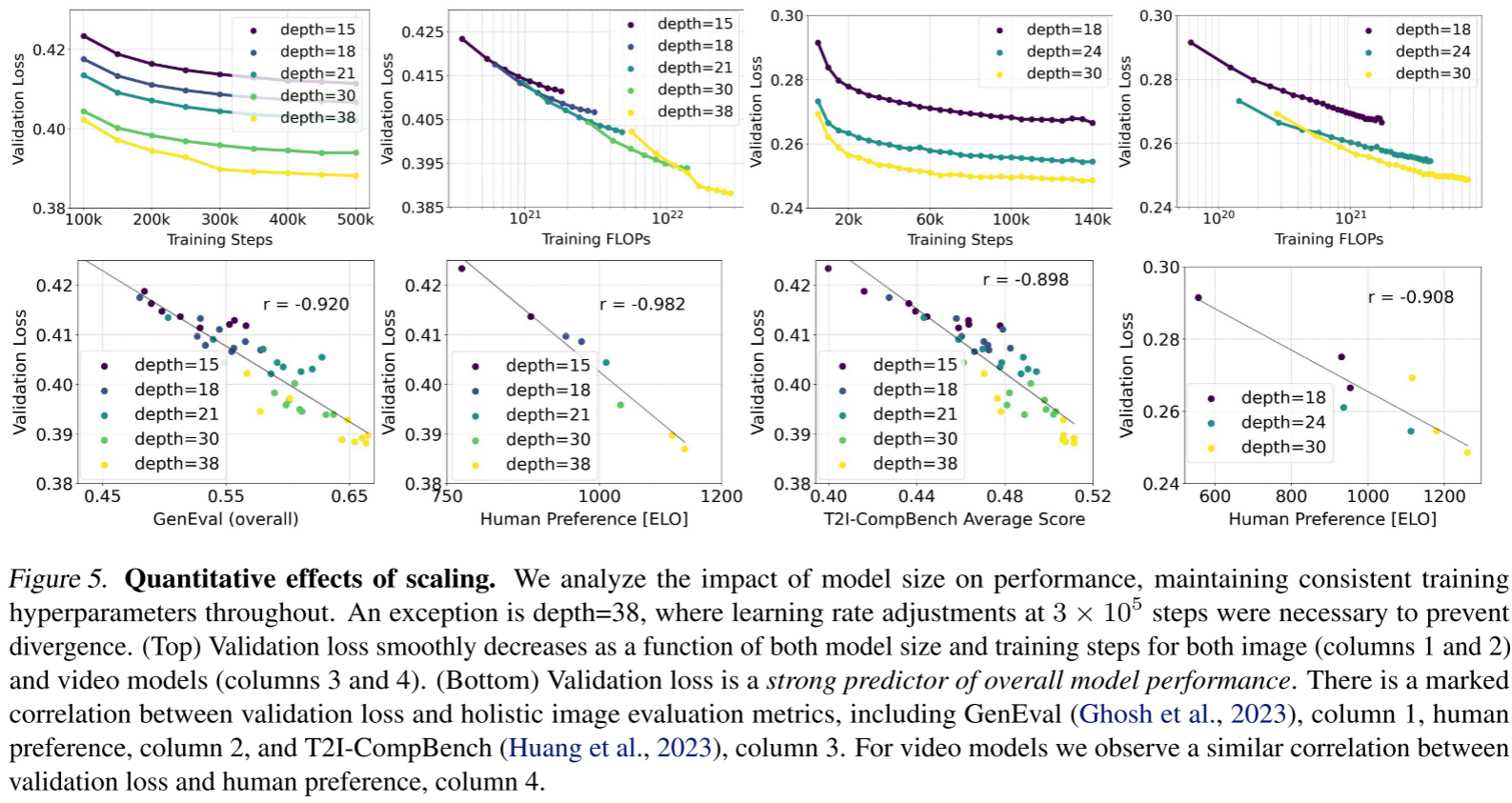

论文 Figure 5：模型规模、Training FLOPs 与 Validation Loss / 下游指标的 Scaling 曲线

作者在 256 × 256 上用 Batch Size = 4096 训练不同尺寸 MM-DiT，并将模型扩展到 8B 参数。随着模型深度增加以及 Training FLOPs 增加，Validation Loss 持续、平滑下降。

更重要的是，Validation Loss 并不只是一个“训练看起来更好了”的指标。

它与以下指标都高度相关：

• GenEval；

• T2I-CompBench；

• Human Preference；

• 视频模型中的 Human Preference。

而且作者没有观察到明显的 Saturation。这意味着在这套方法和计算范围内：

Model Size ↑ / Compute ↑ → Validation Loss ↓ → 文生图综合能力 ↑

因此，Validation Loss 可以成为一个相对便宜的 Scaling Proxy，而不用每训练一点就进行昂贵的人类评测。

5.4 最终结果：GenEval Overall = 0.74

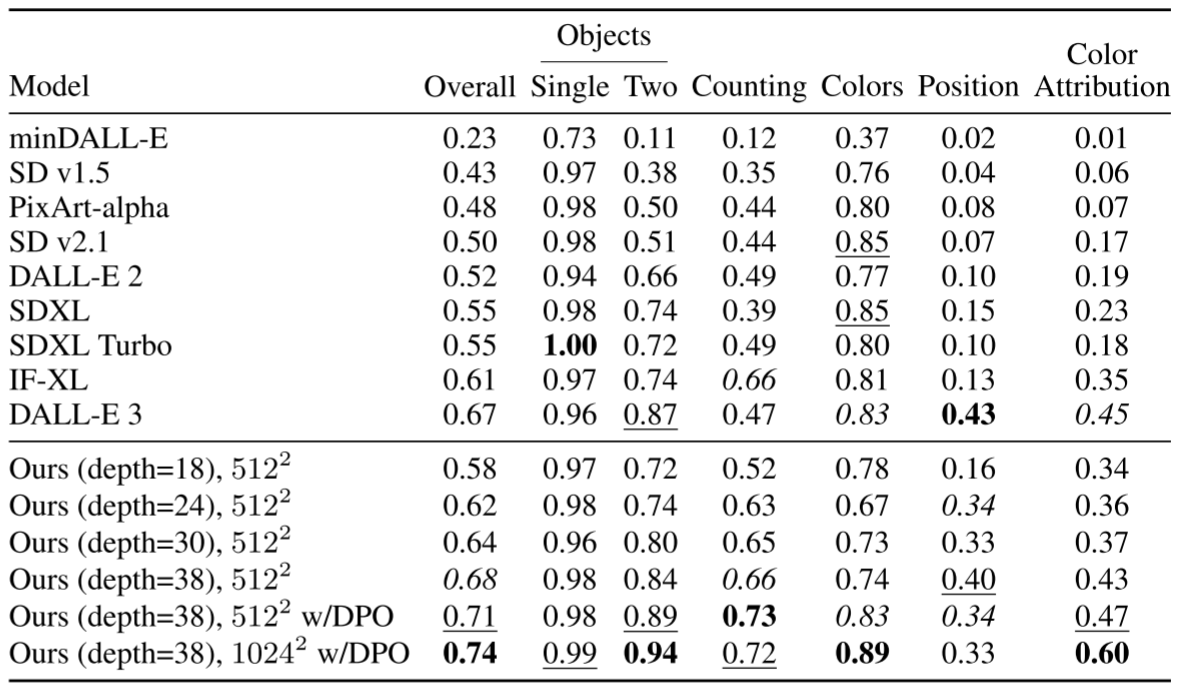

Table 5 给出了比较完整的 GenEval 结果。

其中 DALL-E 3 的 Overall Score 为 0.67；depth = 38 的 512² 模型为 0.68，经过 DPO 后达到 0.71；最后使用 1024² + DPO 的最大模型达到 0.74。

同时也必须注意边界：它并不是每个子指标都绝对第一。例如 DALL-E 3 在部分单项上仍然很有竞争力。因此论文更准确的结论应该是：

最大的模型在 GenEval 综合分数上超过了当时比较的开放模型和 DALL-E 3，并且在多数复杂 Prompt Understanding 项目中表现很强。

论文 Figure 6 又通过 PartiPrompts Human Preference 比较 Visual Aesthetics、Prompt Following 和 Typography。作者报告 d = 38 的 8B 模型在这些人类评价上对当时多种开放及闭源模型具有竞争优势。

论文 Figure 6：8B 模型与其他文生图模型的人类偏好比较

Figure 1 的高分辨率案例也能非常直观地看到论文重点强调的能力：Typography、复杂 Prompt Following、Spatial Reasoning 和细节生成。

5.5 一个很有意思的结果：模型越大，反而需要越少 Sampling Steps

Table 6 是这篇论文里一个非常值得注意的结果。

以 50 Steps 的 CLIP Score 为参考：

• depth = 15 使用 5 Steps 时下降 4.30%；

• depth = 30 下降 3.59%；

• depth = 38 只下降 2.71%。

如果使用 10 Steps，depth = 38 相对 50 Steps 只下降 0.14%。与此同时，估计出的 Sampling Path Length 也从 depth = 15 的 191.13 降低到 depth = 38 的 185.96。

因此作者认为，更大的模型不仅 Prediction 更准，同时能够更好地拟合 Rectified Flow 所希望的 Straight Path。

也就是说：

模型变大不仅提高单步预测质量，还可能让整个生成轨迹变得更容易数值积分。

这就形成一个比较有意思的结果：

Model Size ↑ → Quality ↑，同时 Sampling Efficiency 也 ↑。

5.6 高分辨率训练还需要两个关键工程技巧

首先是 QK-Normalization。

作者发现模型从 256² Fine-tune 到高分辨率以后，Mixed Precision Training 容易失稳。Figure 9 显示，如果不处理，Transformer 后几层的 Attention Logit 会不断变大，Attention Entropy 最终塌缩并出现 NaN。对 Q 和 K 使用 RMSNorm 后，这种增长被明显抑制，从而可以继续使用高效的 bf16 Mixed Precision Training。

论文 Figure 9：QK-Normalization 对 Attention Logit 和 Entropy 的影响

其次是 Resolution-Dependent Timestep Shifting。

作者观察到：分辨率越高，一张图片包含的信息越多，因此同样的噪声强度未必能够像低分辨率那样充分破坏原图信号。所以从 256² 扩展到 1024² 时，应该把 Sampling / Training Schedule 往更高噪声区域移动。

Figure 10 的 Human Preference 显示 Shift 大于 1.5 后明显更好，最终 1024 × 1024 模型采用 α = 3.0。

论文 Figure 10：High-Resolution Timestep Shifting

5.7 DPO：生成能力之外，还要做人类偏好对齐

高分辨率训练完成后，作者进一步对 2B 和 8B 模型进行 DPO Preference Finetuning。

具体没有重新训练全部参数，而是在 Linear Layers 上加入 Rank = 128 的 LoRA；2B 和 8B 模型分别 Fine-tune 4k 和 2k Iterations。

Figure 11 的样例显示 DPO 后图像通常更加美观，文字拼写也更准确；Figure 12 的人类评价则明确偏好 DPO 模型，无论是 Prompt Following 还是 General Quality 都得到改善。

论文 Figure 11、Figure 12：Base Model 与 DPO Model 的样例和人类评价

因此最终系统实际上不是单纯：

Rectified Flow + MM-DiT

而更完整地说是：

Rectified Flow + Logit-Normal Sampling + 16-channel Autoencoder + Better Caption + MM-DiT + Scaling + High-Resolution Finetuning + DPO

这也是为什么只看 MM-DiT 结构图，还不能完全解释最终模型的效果。

5.8 Appendix 里还有几个很值得看的结果

Figure 13 研究了 T5 的作用。由于 T5-XXL 本身有约 4.7B 参数，Inference Memory 成本很高。实验发现，对普通 Prompt 去掉 T5 的影响并不大：相对于完整模型，No-T5 在 Aesthetic Quality 上仍有约 50% Win Rate，Prompt Adherence 为 46%；但 Typography 只有 38%，说明 T5 对长 Prompt、复杂场景和文字生成明显更重要。

Figure 14 则把 Model Size 和 Training Steps 直接画成样例矩阵：从 50k → 200k → 350k → 500k，同时从 depth = 15 → 30 → 38，复杂 Prompt 的对象关系和细节逐渐改善，是 Scaling Effect 最直观的定性证据。

Figure 15 还展示了基于 2B 模型 Fine-tune 的 Image Editing Model。比较有意思的是，它没有专门在 Text Manipulation 数据上训练，却出现了 Zero-Shot Text Replacement / Insertion 能力。作者还表示，同样的数据配置下没有在 SDXL-Based Editing Model 上复现类似结果。

最后，Figure 16～17 讨论 Data Deduplication。论文利用 SSCD 去除近重复训练图片，并专门通过 Memorization Detection 验证去重效果。在 Clique Size = 10 的判断标准下，SSCD = 0.5 的去重训练集使潜在 Memorized Examples 减少约 5 倍。

Table 7 则解释了为什么大规模训练时预先计算 VAE、CLIP 和 T5 Embedding 很重要。例如 T5 单次 Forward 开销很高，如果每一个 Training Step 都重新运行冻结的 Text Encoder，会浪费大量计算；提前 Precompute 可以节约显存和后续训练计算，但代价是 Storage 增加，而且每个 Epoch 无法再随机做 Image Augmentation。

六、总结与思考：这篇论文真正值得记住的是什么？

如果只把这篇论文理解成“8B Transformer 文生图模型”，其实会错过它最有价值的部分。

它真正展示的是一套比较完整的 Scaling Recipe。

第一，作者先从 Generative Formulation 入手。与其接受传统 Diffusion 的弯曲轨迹，不如使用 Rectified Flow，让 Data 和 Noise 之间尽可能沿 Straight Path 运动，从而天然获得 Few-Step Sampling 的优势。

第二，作者发现原始 Rectified Flow 的 Uniform Timestep Sampling 并不最优。中间噪声区域更难学习，因此通过 Logit-Normal Sampling 把更多训练预算放到这些位置，最终在 61 种不同训练配置中得到最稳定的综合表现。

第三，作者没有简单沿用 U-Net 或普通 DiT，而是针对文生图本身的 Multimodal Nature 设计 MM-DiT：Text 和 Image 分开使用自己的 Transformer 参数，但在 Attention 内双向交互。可以把它压缩成一句很好记的话：

参数分开，Attention 合起来。

第四，Scaling 并不是单纯“多堆几层 Transformer”。16-channel Autoencoder 决定更高的视觉信息上限，Synthetic Caption 提高复杂 Prompt Supervision，QK-Norm 保证高分辨率 Mixed Precision 稳定，Timestep Shifting 适配 Resolution Change，DPO 最后再进行 Human Preference Alignment。

最终这些模块才共同支撑了 8B 模型的效果。论文的结论是，模型规模与训练计算量增加后 Validation Loss 持续下降，而且这种下降能够很好地预测 GenEval、T2I-CompBench 和人类偏好；在本文所覆盖的规模范围内，Scaling Curve 仍没有明显饱和。

如果把这篇论文最后压缩成一句话，我会这样理解：

作者不是单独发明了一个“更大的文生图 Transformer”，而是从生成路径、时间采样、多模态网络、Latent 表示、训练数据到高分辨率 Scaling，把整条文生图训练链重新设计了一遍；MM-DiT 是网络核心，Rectified Flow 是生成核心，而 Scaling 实验则证明这套组合在模型继续做大时依然有效。

从研究思路上看，最值得借鉴的可能也正是这一点：

真正有效的 Scaling，往往不是简单地“参数量 ↑”，而是先保证 Representation、Objective、Architecture、Data 和 Optimization 都能够跟得上模型规模。
