[通信与计算]信号与系统02:工程应用与设计流程

信号与系统中的工程应用与设计流程

本文以工程实践为背景，系统介绍信号与系统理论在通信、控制、传感和多媒体等领域中的应用，以及从需求到实现的设计流程。文中综合使用时间域和频域描述，强调如何通过抽象和建模将复杂物理系统转化为可分析、可实现的信号与系统框架。内容较为详细，适合作为超过4页的技术参考文档。

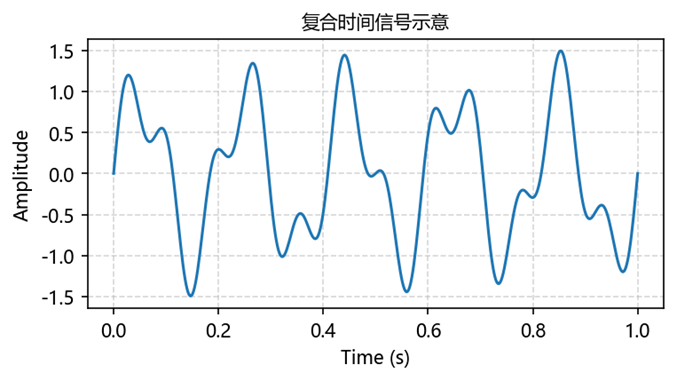

图1：由不同频率正弦波叠加形成的复合时间信号示意（示意）。

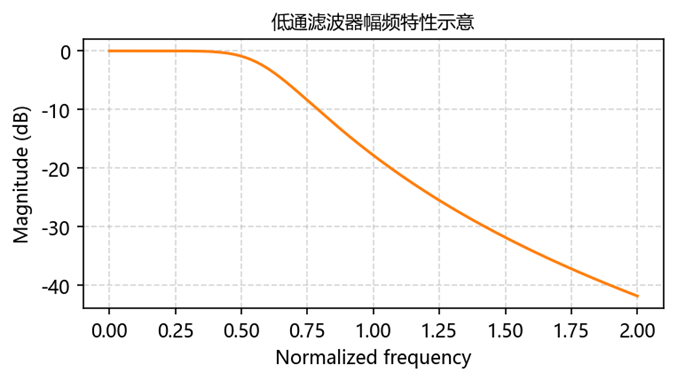

图2：简单低通滤波器的幅频响应示意，展示通带和阻带特性（示意）。

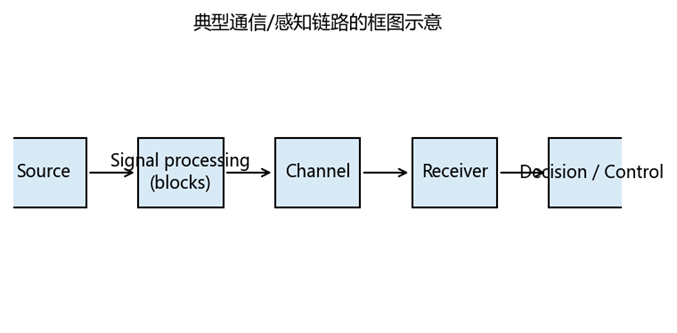

图3：从信号源到决策的高层框图示意，突出常见信号处理和系统模块（示意）。

表1：信号与系统在典型工程应用中的角色示意。

表2：信号与系统工程项目中常见设计流程阶段及其产出物。

表3：信号与系统实现中常用性能指标和设计考虑因素示意。

1. 信号与系统在工程中的作用

信号与系统为描述信息、能量或物理量随时间和空间变化提供了统一语言。信号可以表示电压、电流、压力、位置、温度等随时间变化的量；系统则是将输入信号映射为输出信号的规则集合，可以是确定的或随机的、线性的或非线性的、时不变的或时变的。

在工程实践中，通过信号与系统抽象可以避免跟踪每个微观细节，从而以更可控的方式分析复杂设备和基础设施。例如，一个完整的无线收发机往往可以在基带层面抽象为若干线性系统和噪声源的级联，这使得利用频率响应、稳定裕度和信息流分析成为可能。

2. 信号建模：时间域与频域视角

在信号与系统分析中，时间域和频域描述各有优劣。时间域关注波形、瞬态响应和事件序列，适合控制系统、数字逻辑和实时监测等场景；频域则侧重谱和传递函数，在通信、滤波和干扰分析中非常重要。

傅里叶变换、拉普拉斯变换和z变换等工具在数学上连接了时间域与频域。对于连续时间信号，拉普拉斯变换通过极点和零点帮助分析稳定性和瞬态特性；对于离散时间信号，z变换在递归滤波器和数字控制器设计中发挥类似作用。工程师通常根据问题类型在两种描述之间灵活切换。

3. 系统抽象：线性时不变、非线性与时变模型

线性时不变（LTI）系统是经典信号与系统理论的主力模型，可以通过冲激响应或频域传递函数完全刻画。叠加性和时不变性使分析和设计工作更为简洁：复杂输入可以分解为简单分量，系统响应与绝对时间无关。

实际系统中常存在非线性、饱和、死区和时变行为。工程师通常采用在工作点附近线性化、分段线性近似或状态空间模型来管理复杂度；对于强非线性场景，则需结合仿真和数值实验。设计流程往往先从LTI模型入手，再逐步引入关键非理想因素。

4. 从需求到实现的设计流程

信号与系统设计的起点是需求，包括性能目标、法规约束、环境假设和平台限制等。在早期设计讨论中，需要明确信噪比、带宽、时延、功耗和实现成本等指标的可接受范围，这些需求直接影响后续建模抽象和体系结构选择。

完成抽象建模后，工程师将重点转向算法和结构设计，如滤波器、控制器、均衡器、估计器和决策逻辑等。候选方案通常通过理论分析和仿真进行评估，在解析近似与数值实验之间不断迭代。当方案在仿真和分析中表现可靠后，才会正式推进到CPU、DSP、FPGA或ASIC等平台的实现阶段，并通过验证环节检查端到端性能。

5. 通信与感知系统示例

在无线通信中，基带信道通常被抽象为带记忆和噪声的线性系统。脉冲成形滤波器控制符号间干扰，均衡器补偿信道失真，同步模块对齐时间和载波相位。这些模块均可通过信号与系统工具进行设计和分析，包括幅频响应、极点-零点分布和状态空间实现等。

雷达、声呐和医学成像等感知系统同样依赖信号模型。发射脉冲激励介质或目标，回波信号通过匹配滤波、波束形成和检测等模块处理。关键指标包括距离分辨率、检测概率、虚警率和对杂波的鲁棒性。设计流程需要协调波形选择、接收算法和硬件限制。

6. 控制与机电系统

控制系统广泛采用信号与系统理论来保证期望动态行为。状态空间表示描述内部状态在输入和扰动作用下的演化，控制器则通过闭环反馈塑造系统的响应，以满足调节时间、超调量和鲁棒性等指标。频域工具如波特图和奈奎斯特图提供了稳定性和性能的直观视角。

机电系统进一步增加了复杂度：机械、电气和软件子系统相互耦合。工程师常采用分层建模的方式，将每个子系统视作具有明确接口的信号处理模块，并通过协同仿真发现各子系统之间的关键交互。

7. 实现细节与硬件映射

将设计方案映射到硬件时，会引入有限字长、采样约束、量化噪声和资源限制等问题。定点实现需要合理缩放以避免溢出，同时保持数值精度。直接型、级联型和多相结构等滤波器架构在资源占用和数值鲁棒性方面各有特点。

信号与系统工程师通常与硬件设计和软件开发团队紧密合作，将抽象算法转化为高效实现。通过性能分析、硬件在环测试和渐进部署策略，可以在大规模上线之前发现瓶颈和集成问题。

8. 验证、确认与运维

验证阶段在受控条件下检查系统是否满足规格，确认阶段则评估系统在真实环境下是否实现预期目标。测试方案应覆盖正常场景、边界条件和故障工况，并对误码率、抗扰性能和资源占用等指标进行测量和比较。

系统部署后通常需要长期运行，因此运维工作十分重要。运维内容包括监控性能漂移、更新模型以反映硬件老化或环境变化，以及在不破坏既有稳定性的前提下引入新功能。建立现场经验与设计模型之间的反馈闭环，是保障长期可靠运行的关键。

9. 信号与系统工程的现代趋势

近年来，数据驱动方法与基于模型的方法逐渐融合，例如将神经网络与经典滤波器和控制器结合，形成混合架构。在此类架构中，学习模块负责处理复杂非线性，而解析模型则提供稳定性和可解释性的保证。

概率模型和贝叶斯推理在信号与系统领域的应用也日益广泛，用于刻画信号和系统中的不确定性。即便在机器学习占据核心角色的场景中，通过信号与系统视角理解信息和能量在系统中的流动仍然是安全、高效工程实践的基础。
