- 📙 Panel控件CAPL Output View与HexText Editor的区别及用法
-
-
-
- 1. CAPL Output View
- 2. Hex/Text Editor
- 2.1 Hex/Text Editor三种表现形式
- 3.简单示例
-
-
📙 Panel控件CAPL Output View与HexText Editor的区别及用法
Panel控件中有两个用于显示字符串的控件，分别为CAPL Out Put View和Hex/Text Editor。本文主要针对这个应用，简单介绍这两个控件的区别以及使用方法。关于两个控件的其它功能，可参考CANoe帮助文档中的详细说明（Vector Tools Environment | Panel Plug-in (Panel Designer) | Controls）。
1. CAPL Output View

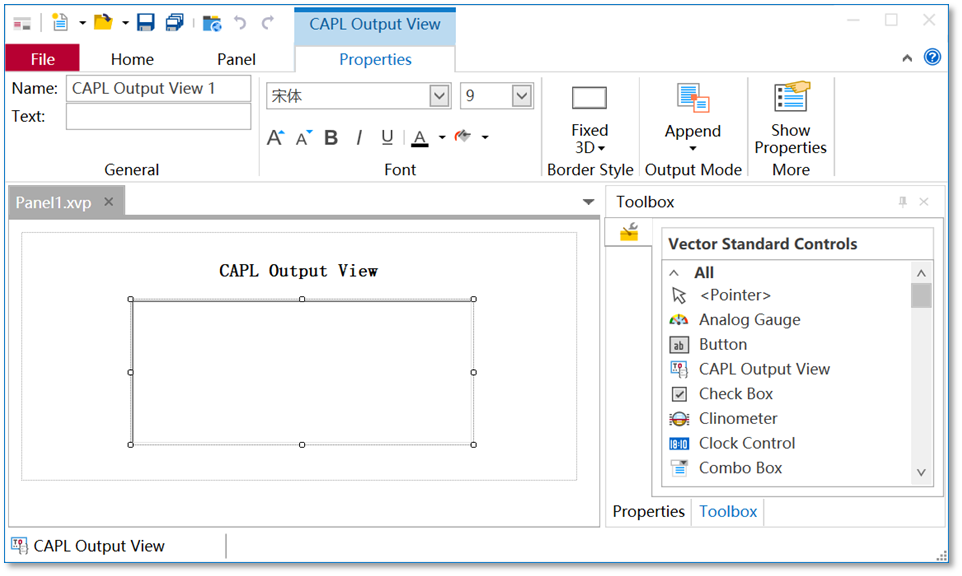

CAPL Output View控件如下图所示，需要结合CAPL 函数putValueToControl使用，不可绑定变量。
函数putValueToControl提供了多种语法，如putValueToControl(char panel[ ], char control[ ], char val[ ]); 其中：
- 参数panel表示panel面板的名称（编辑面板时自定义）
- 参数control表示CAPL Output View控件的名字（在控件的Properties栏中定义）
- 参数val表示输出到控件中的字符串
2. Hex/Text Editor
使用控件Hex/Text Editor需要事先绑定变量，字符串的每个字符将以ASCII码的十六进制的形式显示在控件Hex/Text Editor窗口的左侧，控件Hex/Text Editor窗口的右侧显示字符串的文本形式。
2.1 Hex/Text Editor三种表现形式
-

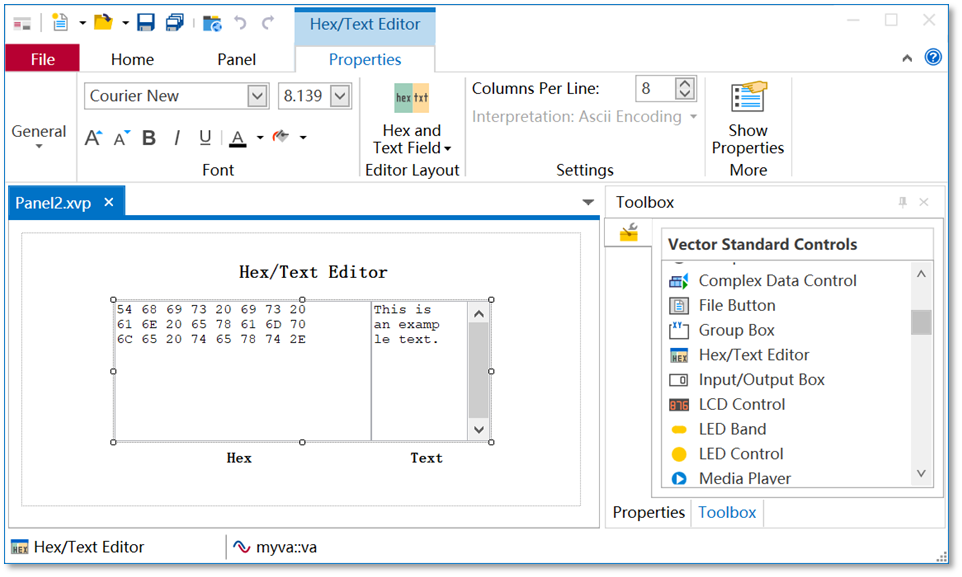

Hex and Text Field：同时显示Hex和Text的内容。即同时显示十六进制ASCII码值以及原字符串。
-

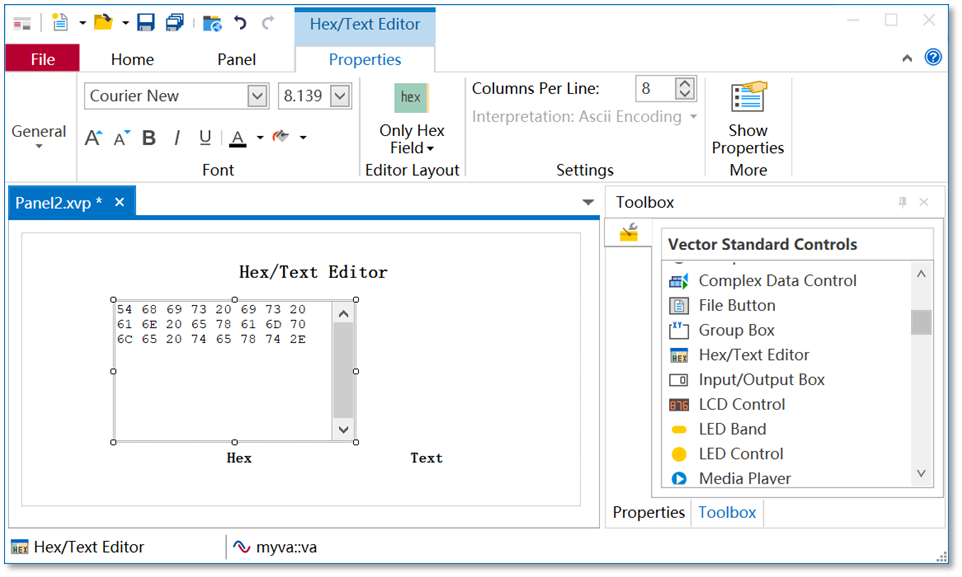

Only Hex Field：仅显示Hex的内容。即仅显示ASCII码值。
-

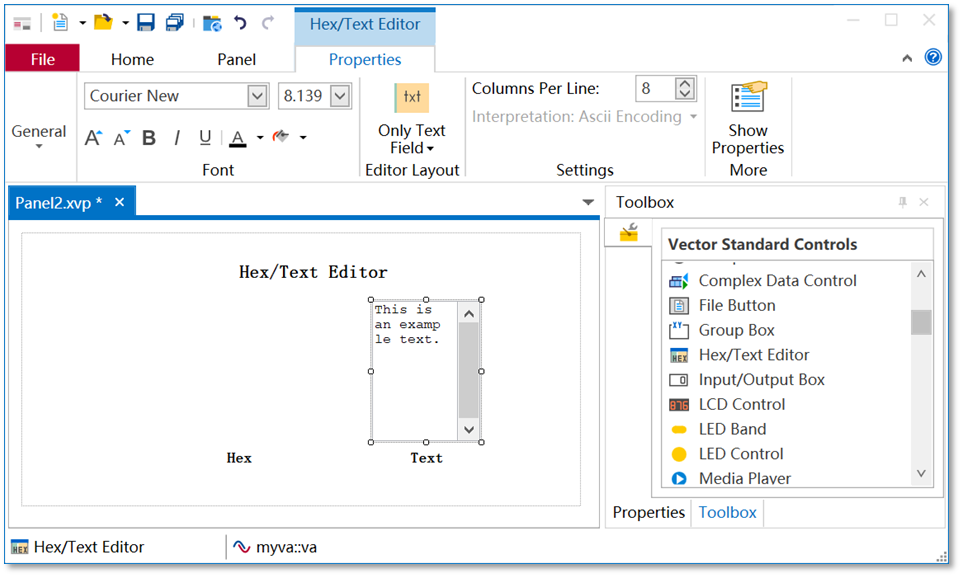

Only Text Field：仅显示Text的内容。
3.简单示例
完整的示例工程可在此处获取。
CAPL 代码如下：
variables
{
char str[50]="65abcd_";
}
//CAPL Output View
on key '1'{
putValueToControl("Panel1","CAPL Output View 1",str);
}
//Hex/Text Editor
on key '2'{
sysSetVariableString(sysvar::myva::va,str);
}

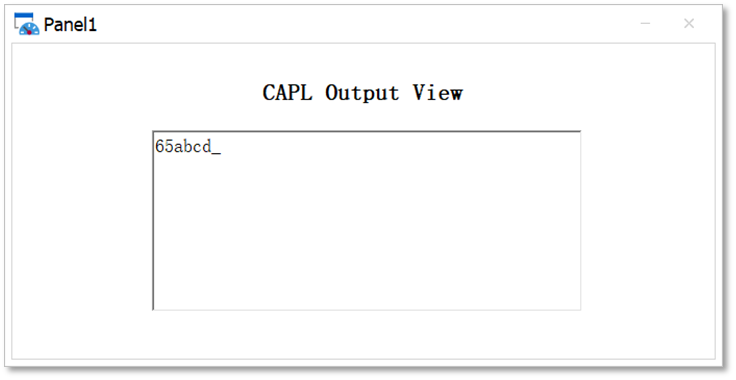

针对控件CAPL Output View，利用CAPL函数putValueToControl将字符串str的值输出到Panel1。运行结果如下图所示：

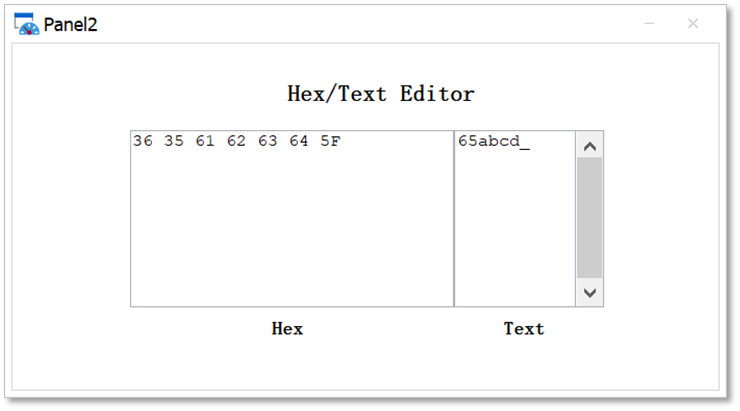

针对控件Hex/Text Editor，将系统变量va与其绑定后，利用CAPL函数sysSetVariableString将字符串str赋给系统变量va。运行结果如下图所示，左侧Hex处分别以十六进制格式显示字符“6”“5”“a”“b”“c”“d”“_”的ASCII码值，即0x36，0x35，0x61，0x62，0x63，0x64以及0x5F。
