前言：在自动驾驶（Autonomous Driving, AD）系统中，摄像头被誉为车辆的"眼睛"。相比于激光雷达（LiDAR）和毫米波雷达（Millimeter Wave Radar），摄像头拥有极高的分辨率和丰富的色彩/纹理感知能力，是识别红绿灯、交通标志（TSR）、车道线以及障碍物类型的核心传感器。本文将带领大家从零开始，系统化地拆解车载摄像头的硬件结构、工作原理、传输链路以及车规级指标。

一、 整体工作流程与架构概述

车载摄像头的工作本质是"光电转换 + 数字信号处理 + 高速传输"的全过程。

1.1 信号流转全链路

[环境光信号]
│
▼
[光学组件 Lens] ────► 滤光/聚焦
│
▼
[CMOS 图像传感器] ──► 光电转换 (光子 -> 电荷 -> 模拟电压 -> 数字RAW信号)
│
▼
[板载/芯片内 ISP] ──► 灰度补偿、色彩插值(Demosaic)、去噪、HDR处理等
│ (MIPI CSI-2)
▼
[串行器 Serializer] ─► 数据打包与调制 (如 GMSL / FPD-Link)
│ (同轴电缆 PoC / LVDS 差分传输)
▼
[解串器 Deserializer] ─► 解码还原为 MIPI 信号
│
▼
[智驾计算平台 SoC] ──► 目标检测、测距、语义分割等 AI 算法处理

1.2 通俗理解：摄像头就像人眼系统

为了让初学者更好理解，我们可以把车载摄像头类比为人类的视觉系统：

• 镜头（Lens）= 眼睛的晶状体：负责聚焦光线
• CMOS 传感器 = 视网膜：将光信号转换为神经电信号
• ISP 图像处理器 = 大脑视觉皮层（初级处理）：对信号进行降噪、色彩校正等预处理
• 传输链路 = 视神经：将处理后的信号高速传递到大脑
• SoC 计算平台 = 大脑高级视觉区域：识别物体、判断距离、做出决策

二、 核心硬件组件深度拆解

一个完整的车载摄像头模组（Camera Module）主要由光学组件（镜头）、CMOS 图像传感器（CIS）、图像信号处理器（ISP）以及串行传输芯片等部分构成。

2.1 光学组件（镜头组件 Lens Module）

光学组件是摄取外部光线的第一道关卡，其质量直接决定了成像的清晰度和畸变程度。

2.1.1 光学成像基础原理

在深入拆解复杂的多片式镜头前，我们需要先建立理想光学系统的几何模型。

1. 薄透镜模型与公式推导

为了简化物理计算，光学工程中常引入**薄透镜（Thin Lens）理想化模型——即假设透镜中央厚度远小于其表面曲率半径，光线在透镜内部的传导厚度可忽略不计，折射统一发生在透镜的中心平面（Central Plane）**上。

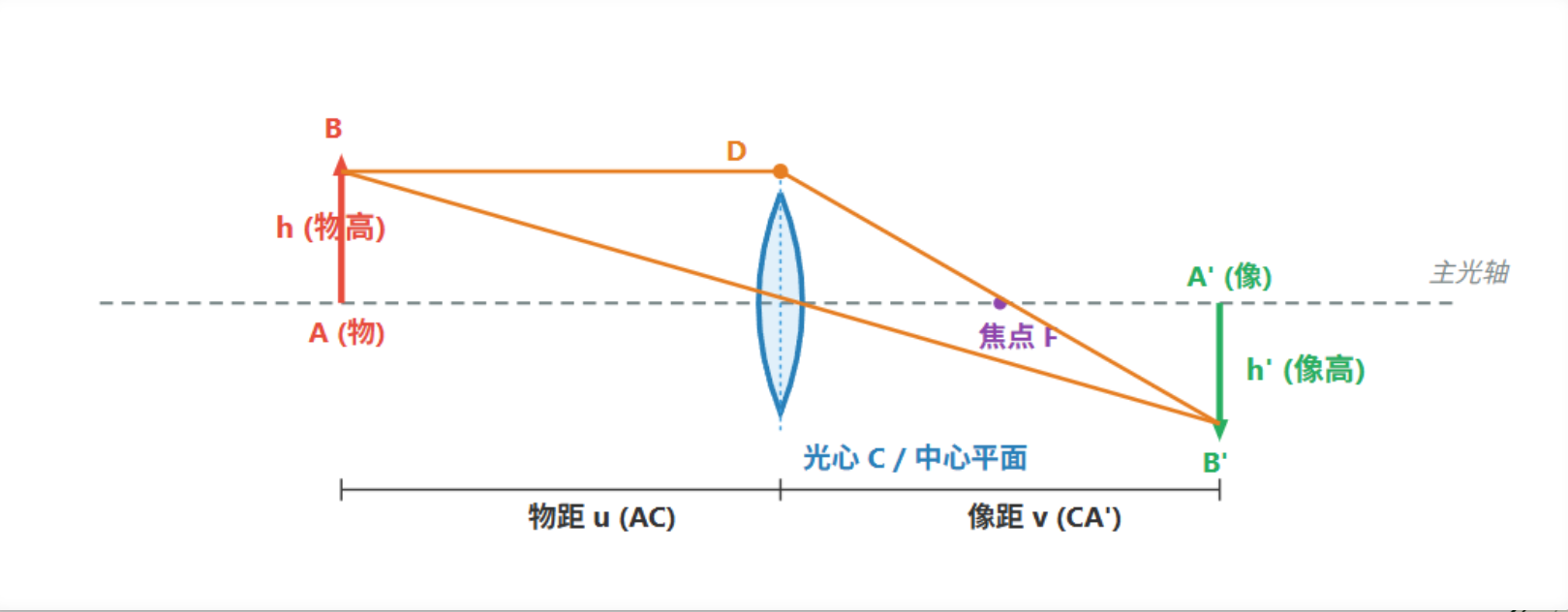

对凸透镜成实像系统，利用几何光学中的相似三角形性质可进行严格推导：

• 物高与像高关系（第一组相似三角形 △ABC ~ △A’B’C）：
  根据对应边成比例：
  $$\frac{h^{\prime }}{h}=\frac{v}{u}\text{(式1)}$$
  (其中 $u$ 为物距，$v$ 为像距，$h$ 为物高，$h^{\prime }$ 为像高)

• 引入焦距 $f$（第二组相似三角形 △CDF ~ △A’B’F）：
  设平行于主光轴的光线击中透镜中心平面点 $D$（此时线段 $CD=h$），经折射后穿过右侧焦点 $F$ 交于像点 $B^{\prime }$。
  线段 $A^{\prime }F=A^{\prime }C-CF=v-f$，根据相似比：
  $$\frac{h^{\prime }}{CD}=\frac{A^{\prime }F}{CF}\Rightarrow \frac{h^{\prime }}{h}=\frac{v-f}{f}\text{(式2)}$$

• 联立式1与式2：
  $$\frac{v}{u}=\frac{v-f}{f}⟹v\cdot f=u\cdot (v-f)⟹vf=uv-uf$$
  两边同除以 $u\cdot v\cdot f$，整理得到经典的薄透镜公式（Thin Lens Equation）：
  $$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$$

2. 自动驾驶场景下的工程近似：$u\gg f$

在自动驾驶感知场景中，目标障碍物（如前方车辆、行人）距离车头通常在 1 米到 250 米之间，而车载镜头的物理焦距 $f$ 通常仅为几毫米（如 $f=3\text{mm}\sim 12\text{mm}$）。

此时物距 $u$ 远大于焦距 $f$（满足 $u\gg f$），代入公式得：
$$\frac{1}{u}\approx 0⟹\frac{1}{v}\approx \frac{1}{f}⟹v\approx f$$

工程结论：
对于车载摄像头而言，绝大多数目标均处于“无限远”物距下，其所成的实像几乎严格落在镜头的焦平面（Focal Plane） 上。因此，车载模组在工厂生产时，需要通过 AA 调焦工艺（Active Alignment） 将 CMOS 图像传感器的感光面微米级精准固定在焦平面位置，实现全距离范围内的全局对焦（固定焦距，无需像手机那样频繁马达驱动对焦）。

3. 从理想薄透镜到真实镜头：像差与多片式设计

理想薄透镜模型假设所有光线均为单色平行光且透镜无厚度。但在真实工程中，单片透镜存在严重的物理缺陷：

• 球差（Spherical Aberrations）： 透镜边缘与中央对光线的折射能力不同，导致焦点无法重合在一点，画面边缘模糊。
• 色差（Chromatic Aberration）： 不同波长的光（红/绿/蓝）在玻璃中的折射率不同（色散现象），导致边缘出现彩色边缘（紫边）。

因此，真实车载镜头必须采用 多片式复合透镜组（如 6G/7G，透镜包含凸透镜与凹透镜搭配），利用不同材质和曲率的透镜相互抵消像差与色差，才能使高质量的光学图像平整地投射在 CMOS 感光阵列上。

2.1.2 镜头结构组成

实际的车载镜头并非单片透镜，而是由多个透镜组合而成的复杂光学系统：

• 镜头片组（Lens elements）：由多片透镜组合而成。

  • 玻塑混合（G+P）/ 全玻璃（Full Glass）：消费级手机常使用塑料透镜（P），但车载摄像头由于环境恶劣（高温、暴晒），主要采用全玻璃（如 6G/7G）或玻塑混合（如 4G2P）。
  • 为什么用玻璃？ 玻璃透镜具有：
    • 更高的透光率（>92%）
    • 极低的温漂特性（-40°C到+85°C温度范围内焦距偏移<1%）
    • 更好的抗老化性能（10年以上不发黄）
  • 镜片数量的意义："6G"表示6片玻璃透镜。镜片越多，像差校正越好，但成本和重量也会增加。

• 红外截止滤光片（IR-Cut Filter）：

  • 作用原理：人眼可见光范围是 380nm~780nm，但 CMOS 传感器对 700nm~1100nm 的近红外光极度敏感。
  • 为什么要滤除红外？ 如果不滤除，白天拍摄的照片会呈现诡异的紫红色调，因为植物和衣物对红外光的反射率与可见光完全不同。
  • 特殊场景：某些 DMS（驾驶员监控）摄像头反而会使用红外光源 + 红外通过滤光片，因为红外光不会干扰驾驶员，可实现无感监测。

• 遮光罩与镜筒（Barrel & Holder）：

  • 固定透镜组，防止杂散光（Flare）进入产生鬼影
  • 车载镜头的镜筒通常采用金属材质，抗震性远超手机塑料镜筒

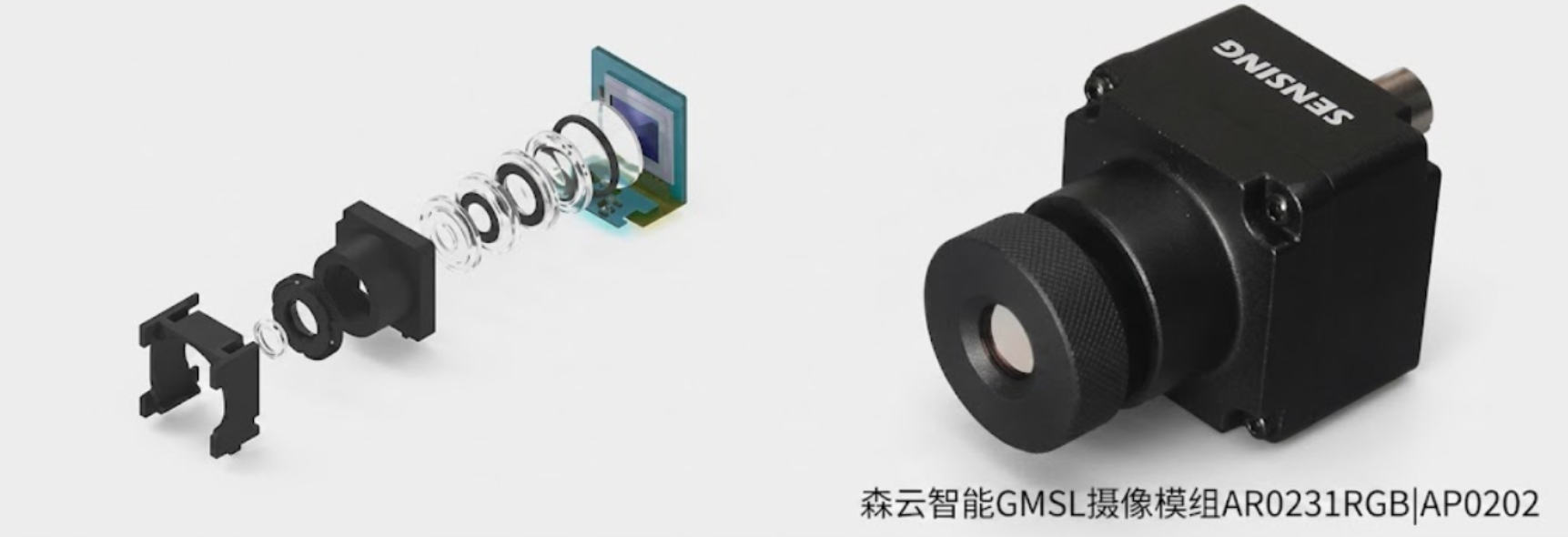

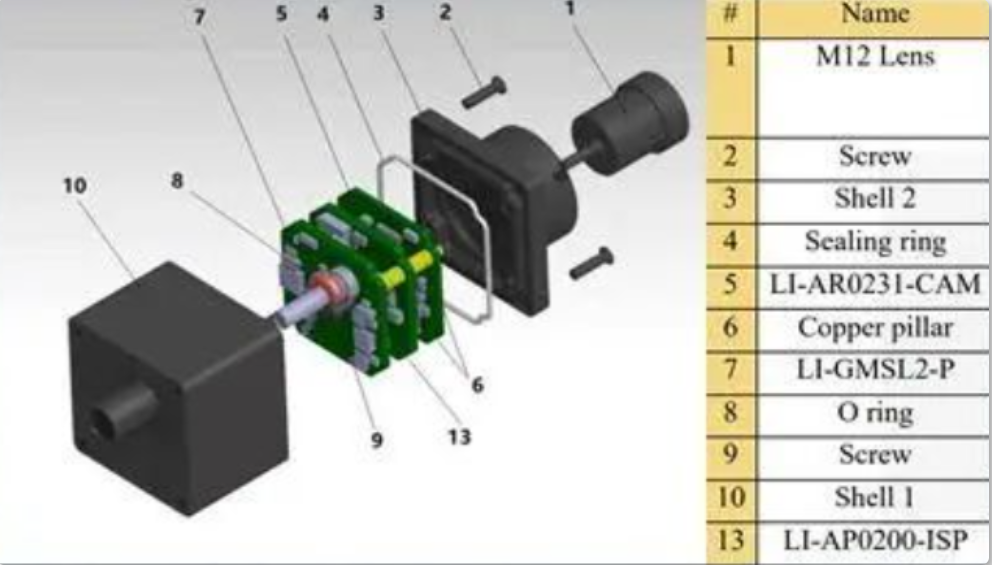

车载镜头剖面结构图：

2.1.3 关键光学参数深度解读

1. 焦距（Focal Length, f）与视场角（FOV）的关系

• 焦距（f）：平行光通过透镜后汇聚到焦点的距离（单位：mm）。焦距直接决定了镜头的视场角（Field of View, FOV）和空间放大倍率：
  • 长焦（窄视角）：视场角小（如 25°~40°），但能“看得远”。
    • 类比：望远镜的效果，适用于从前方远距离进行检测。
    • 应用示例：前视三目摄像头中的“窄视角摄像头”（Narrow Camera），FOV 约 35°，探测距离可达约 250 米，专门用于识别远处的红绿灯和高速场景下的前方车辆。
  • 中焦（主视角）：视场角适中（如 50°~60°），兼顾细节与范围。
    • 应用示例：前视三目中的“主摄像头”（Main Camera），FOV 约 50°，探测距离约 150 米，是前视融合的核心输出。
  • **短焦/广角（如 f=2mm_{4mm）**：视场角大（120°}180°），但看得近。
    • 类比：广角镜头效果，适合环视泊车。 类比：广角镜头的效果非常适合进行全景停车监控。
    • 应用示例：前视三目中的“广角摄像头”（Wide Camera），FOV 约 120°，探测距离约 60 米，用于近距离横向切入车辆和行人识别；360 度环视摄像头、盲区检测同样属于此类。

注：前视多目摄像头（如传统的窄/主/广三目组合）曾是行业内长期以来的经典方案，通过不同焦距的摄像头互补覆盖远近不同距离。不过，随着高分辨率传感器（如 500 万及以上像素）的大规模上车，部分车企（如特斯拉在 HW4 世代）也开始通过‘超高像素单/双摄 + 算法裁切’来精简物理摄像头数量。不同车企及硬件迭代版本的具体配置策略存在差异，此处以行业典型设计为例。

• 视场角（FOV）计算公式：

  以水平视场角（HFOV）为例：

  $$\text{HFOV}=2\times \arctan \left(\frac{W}{2\times f}\right)$$

  • $W$：CMOS 传感器靶面的有效宽度

  • $f$：镜头焦距

    (注：若公式中的分子代入传感器对角线尺寸 $d$，则计算得出的是对角线 FOV)

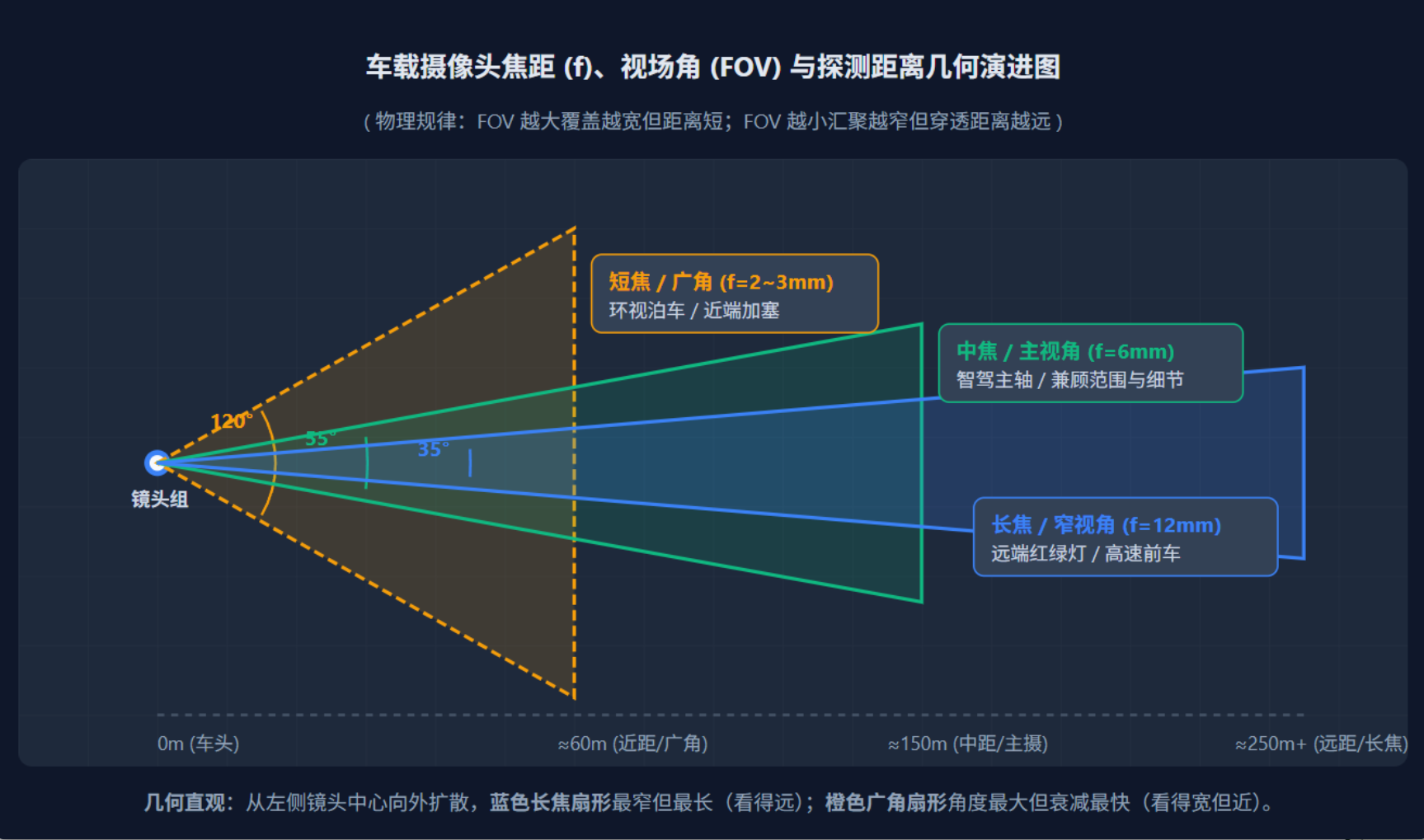

焦距与视场角对比图：

2. 光圈（Aperture, F-number） 2. 光圈（光圈值，F 数）

• 定义：$F\text{-number}=\frac{f}{D}$ （焦距 / 镜头有效入瞳口径）
• 物理意义：$F$ 值越小，光圈孔径相对越大，单位时间内进入的光子越多。
• 常见 F 值序列：F1.4 → F2.0 → F2.8 → F4.0（每一档进光量减半）。
• 车载摄像头常用 F1.6~F2.0： 车载摄像头的常用光圈范围为 F1.6 到 F2.0：
  • 相比手机或单反相机，由于车载镜头的物理焦距极短（通常仅几毫米），根据光学原理，其天然具有极大的景深范围（从几米到无穷远均处于超焦距内，无需像手机那样考虑背景虚化）。
  • 因此，车载镜头采用大光圈（如 F1.6~F2.0）的核心目的纯粹是为了增大进光量、提升夜间及弱光环境下的成像信噪比。

通俗理解：想象光圈就像水管的粗细，F 值越小 = 水管越粗 = 同一时间流过的水（光子）越多

2.2 CMOS 图像传感器（CIS, CMOS Image Sensor）

CMOS 传感器是摄像头的"心脏"，属于混合模拟/数字集成电路，负责将光信号转化为数字信号。

2.2.1 光电效应：光是如何变成电的？

这是理解CMOS传感器最核心的物理原理。

光电效应基础：

关键公式：

光生电荷量 Q = η × (P × t) / (hν)

• η：量子效率（Quantum Efficiency）
• P：入射光功率
• t：曝光时间
• hν：单个光子能量

2.2.2 CIS 的微观物理结构（从上到下）

一个像素单元（Pixel）的完整结构，从光进入到信号读出，是分层堆叠的：

• 微透镜（Microlens）：位于最顶层，是每个像素上方一个微小的凸透镜（直径仅1~2微米），将入射光汇聚到下方更小的感光区域，提高光子捕获效率（否则很多光会打在像素间的"死区"上浪费掉）。
• 彩色滤光片（Color Filter Array, CFA）：为每个像素赋予感知颜色的能力（详见下节拜耳阵列）。
• 光电二极管（Photodiode, PD）：利用光电效应，将吸收的光子转化为电子（电荷），是真正的感光核心。
• 读出电路与 ADC：
  • 相关双采样（CDS, Correlated Double Sampling）：用于消除复位噪声（Reset Noise），通过"曝光前采一次基准电压，曝光后再采一次信号电压，两者相减"来抵消固定噪声。
  • 可编程增益放大器（PGA）：相当于"数字ISO"，在暗光环境下放大微弱信号（但也会放大噪声）。
  • 模数转换器（ADC）：将模拟电荷信号量化为 8bit/10bit/12bit/14bit 的数字 RAW 信号，位深越高，能记录的灰度级越丰富（14bit = 16384级灰阶）。

2.2.3 曝光模式：卷帘快门 vs 全局快门

• 卷帘快门（Rolling Shutter）：逐行曝光，即传感器从上到下一行一行地依次曝光和读出，整幀读完可能耗时几毫秒到十几毫秒。

  • 优点：电路结构简单，成本低，像素密度高（因为读出电路可以复用），动态范围高。
  • 缺点：由于各行曝光时刻不同，在拍摄高速运动物体（如快速转动的车轮、疾驶而过的车辆）时，会产生画面倾斜/扭曲，称为**“果冻效应”（Jelly Effect）**。
  • 车载应用：前视及环视等场景为追求高分辨率与宽动态范围（HDR），大多采用卷帘快门，并通过高帧率设计与后端算法的运动补偿来克服卷帘快门带来的运动畸变（果冻效应）。

• 全局快门（Global Shutter）：所有像素在同一时刻曝光，同一时刻停止曝光，像"拍照"一样瞬间定格整个画面。

  • 优点：完全没有果冻效应和运动畸变，适合高速运动/振动场景。
  • 缺点：像素结构更复杂（需要额外的存储节点暂存电荷），成本更高，感光面积利用率降低。
  • 车载应用：DMS/OMS 舱内人脸识别（驾驶员头部会晃动）、高速工业检测、SLAM 视觉里程计等对时间同步精度要求极高的场景。

通俗理解：

• 卷帘快门 = 用扫描仪逐行扫描一张照片（逐行采集）
• 全局快门 = 用闪光灯"啪"一下同时拍下整个画面（瞬间采集）

三、 拜耳阵列（Bayer Pattern）与色彩恢复

初学者常有的一个误区是：“CMOS 像素点可以直接感应出 RGB 彩色”。实际上，光电二极管只对光的强度（光子数量）敏感，无法感知光的波长（颜色）——这一点很多初学者会感到意外，但理解它是搞懂彩色成像的关键。

3.1 为什么CMOS本身是"色盲"的？

打个比方：光电二极管就像一个只能数"有多少颗粒子落进来"的计数器，它数不清这些粒子到底是红色的、绿色的还是蓝色的——只要落进来的光子数量一样多，无论是红光还是蓝光，光电二极管产生的电荷量都是相同的。

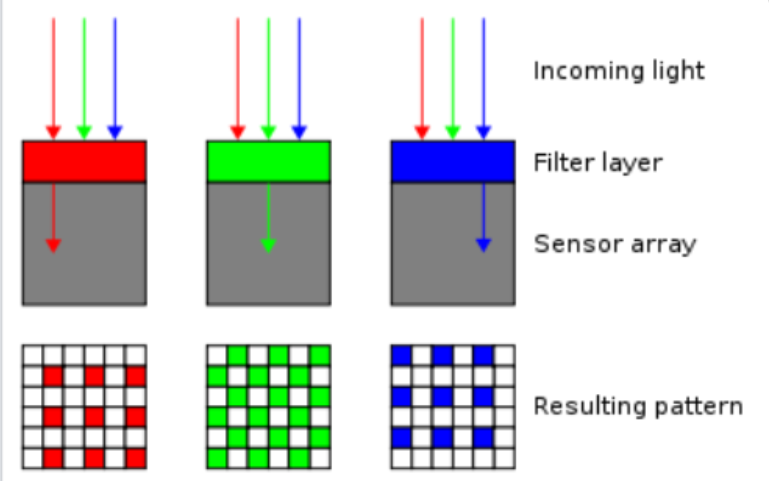

要让传感器捕捉色彩，工程师在 CMOS 上覆盖了一层彩色滤光片阵列（CFA, Color Filter Array）——本质是给每个像素戴上一个"有色眼镜"，只允许特定波段的光通过。其中最经典的排列方式就是拜耳阵列（Bayer Pattern），由柯达工程师 Bryce Bayer 于1976年发明。

R G R G
G B G B
R G R G
G B G B
(RGGB 结构拓扑示意)

拜耳阵列的 4 种排列变体与工程实践

拜耳阵列是以 $2\times 2$ 像素方格作为最小重复单元（Pattern Unit）平铺而成的。因为一个单元内固定包含 1个红（R）、1个蓝（B）、2个绿（G），根据左上角首个像素颜色的不同，共有 4 种组合变体：

① RGGB ② BGGR ③ GRBG ④ GBRG
R G B G G R G B
G B G R B G R G

为什么硬件传感器会存在不同的 Bayer 排列格式？

虽然 CMOS 芯片制造时物理滤镜的排列是固定的，但在实际工程应用中，传给 ISP 处理的 Raw 数据格式却可能发生改变，常见原因包括：

3.2 为什么绿（G）像素占 50%，红（R）蓝（B）各占 25%？

这是初学者最常问的问题之一，背后其实是对人眼生理特性的模仿：

• 人眼视网膜中的**锥状细胞（Cone Cell）**是感知颜色的关键细胞，分为L(红)、M(绿)、S(蓝)三种
• 其中对波长约555nm的绿光最敏感的M型锥状细胞数量最多，占比接近所有锥状细胞的一半
• 人眼对绿色的亮度感知贡献最大，绿色通道承载了图像中大部分的"亮度信息"（Luminance）
• 为了使拍摄效果贴近人眼的视觉体验、同时最大化图像清晰度感知，拜耳阵列采用了 50% 绿、25% 红、25% 蓝 的排列组合

常见的4种排列变体：RGGB、BGGR、GRBG、GBRG——只是起始像素不同，本质排列规律相同。

3.3 自动驾驶特化阵列：RCCC 与 RCCB

在自动驾驶领域，传统的 RGGB 阵列由于 RGB 滤光片会挡住大量光线（每个滤光片只允许约1/3的可见光谱通过），夜视效果受限。因此衍生出了车载专用阵列：

• RCCB（Red-Clear-Clear-Blue）：将两个 G 位置替换为 Clear（透明/全通滤光片，不做任何颜色过滤），大幅提升进光量和暗光灵敏度（透明像素的进光量可达彩色像素的2~3倍）。
  • 代价：损失了绿色通道信息，需要通过算法从R、B和Clear通道联合插值恢复近似的完整色彩。
• RCCC（Red-Clear-Clear-Clear）：三个通道全部换成透明（Clear），只保留一个红光通道用于识别红绿灯和刹车灯（红色信号灯识别对自动驾驶至关重要）。
  • 这种 Sensor 输出的图像接近黑白（灰度图），但灵敏度极高，常用于早期的 ADAS 单目前视相机（如L2级别辅助驾驶的前视摄像头）。
  • 局限：无法准确还原车道线颜色（黄线/白线区分弱）、无法识别交通标志的颜色语义，目前正逐步被全彩RGGB+超强夜视算法方案取代。

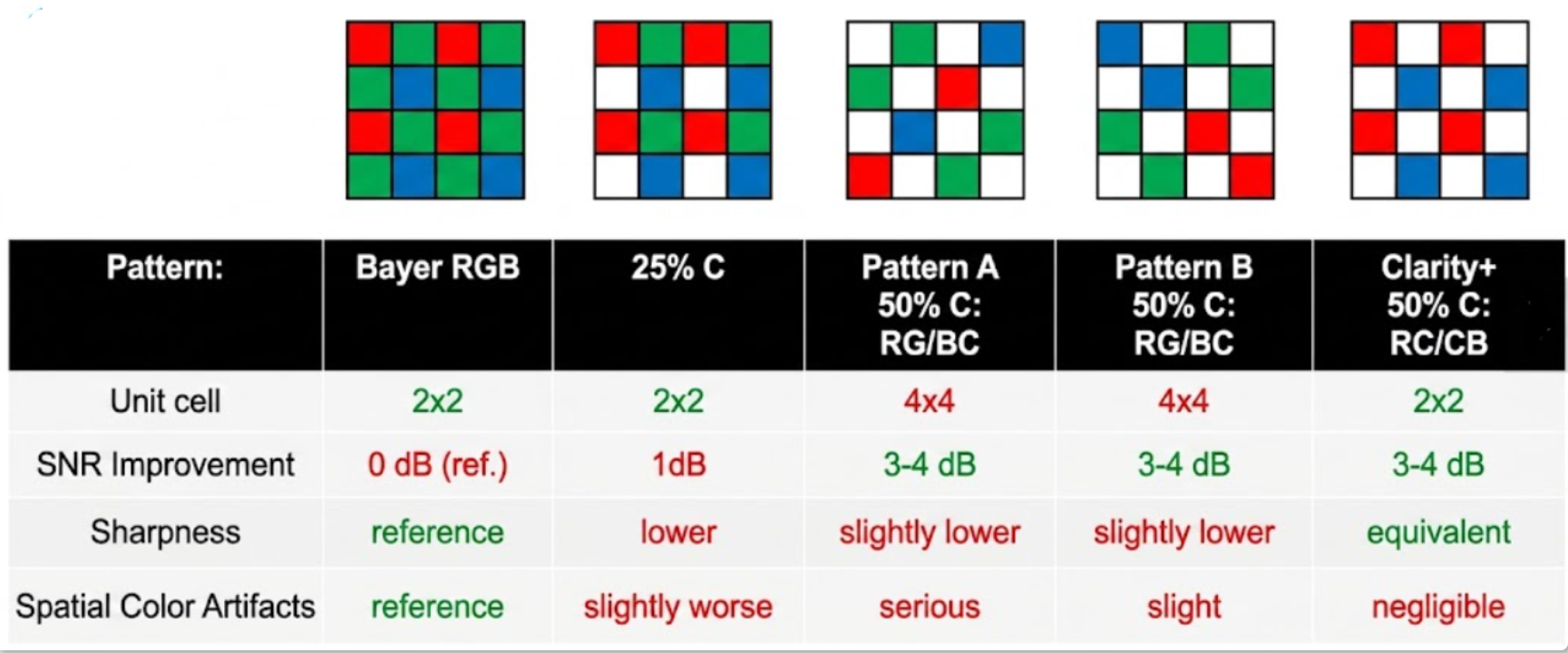

RGGB vs RCCC/RCCB阵列对比图：

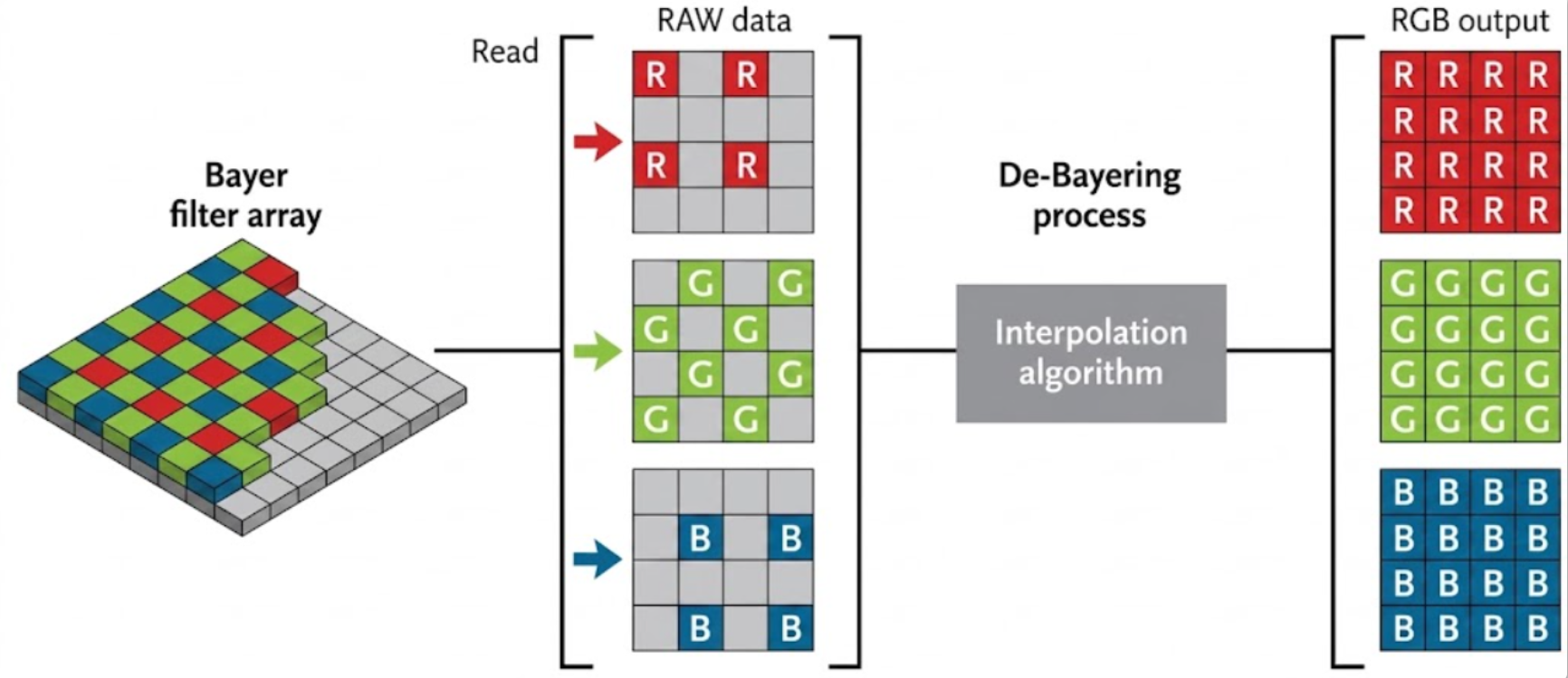

3.4 去拜耳化 / 色彩插值（Demosaicing）：如何"猜"出缺失的颜色

CMOS 输出的原始数据被称为 RAW Data（每个像素只有一个颜色通道的亮度值，比如某像素只知道"红色强度=200"，但不知道该点的绿色和蓝色强度是多少）。ISP 需要通过色彩插值算法（Demosaicing, 去马赛克），利用相邻像素的比对推算，恢复出每个像素点完整的 R、G、B 三原色数值。

最简单的插值思路——双线性插值（Bilinear Interpolation）：

假设某个像素点只有红色（R）滤光片，缺少G和B的数值：

• 恢复G值：取该像素上、下、左、右四个相邻像素中G通道的平均值
• 恢复B值：取该像素四个对角方向相邻像素中B通道的平均值（因为B在阵列中是隔行隔列分布）

示例（以单个像素为中心的3×3窗口）：

G1
G2 R G3
G4

目标像素R的绿色值估算：G_R ≈ (G1+G2+G3+G4) / 4

更高级的算法（如边缘敏感插值、AHD算法、基于深度学习的插值）会考虑图像边缘方向，避免在物体边缘产生"彩色条纹"伪影（Color Fringing/摩尔纹）。

通俗理解：去马赛克就像玩"猜色游戏"——每个像素只告诉你一种颜色的答案，你需要根据周围邻居的答案，猜出这个像素在另外两种颜色下应该是多少。

四、 ISP（图像信号处理器）的核心处理流程

去马赛克只是 ISP（Image Signal Processor）众多工作中的一环。ISP 通常是一个独立芯片或SoC内部的专用硬件单元，负责将CMOS输出的"丑陋"RAW数据，加工成人眼/算法能直接使用的高质量图像。初学者可以把ISP理解为"图像的化妆师"。

ISP典型处理流水线（按顺序执行）：

五、 车载高速视频传输链路：LVDS 与 SerDes

在手机或树莓派上，摄像头通常使用 MIPI CSI-2 软排线传输，传输距离几厘米到十几厘米。但在汽车上，摄像头安装在车头、车尾或后视镜，距离中央计算平台（域控制器）长达 3 到 10 米，车内电磁环境极其复杂（引擎、电机干扰大）。

普通 MIPI 信号在远距离传输时会严重衰减并产生电磁辐射，因此车载摄像头普遍采用了基于 LVDS 技术的 SerDes（串行器/解串器） 传输方案。

5.1 什么是 LVDS（低电压差分信号）？

LVDS (Low-Voltage Differential Signaling) 是一种低功耗、低误码率、低辐射的差分信号传输技术。

通俗理解差分信号

想象你和朋友传递一个秘密数字，但环境很吵（有干扰）：

• 单端信号方案：你喊出数字本身（比如"5"），但吵闹的环境可能让朋友听成"3"或"9"——容易出错
• 差分信号方案：你派两个人，一个人喊出数字，另一个人喊出这个数字的负数（比如同时喊"+5"和"-5"）。朋友只需要计算两个声音的"差值"。即使环境噪音同时影响了两个人的声音（比如都被放大了10%），差值依然准确（因为噪音被抵消了）

这就是LVDS的核心思想。

抗干扰原理详解

• LVDS 使用两根平行线传输一对相位相反、振幅相等的信号（+V 和 −V）
• 当外部电磁噪声干扰线路时，由于两根线紧密相邻、走线对称，两根线受到的噪声冲击几乎完全相同（这被称为共模噪声, Common-Mode Noise）
• 接收端通过计算电压差值（ΔV=V+−V−），可以完全抵消掉公共噪声，具有极强的共模抑制能力（CMRR, Common-Mode Rejection Ratio）

5.2 SerDes 串行链路架构（GMSL / FPD-Link）

由于车载视频数据量极大（如前文计算的800万像素@30fps可达约3Gbps），车载行业普遍使用串行芯片组（SerDes, Serializer/Deserializer）来实现长距离、大带宽、抗干扰的传输：

[Camera Module] [Domain Controller]
┌────────────┐ MIPI ┌────────────┐ 同轴电缆 (PoC) ┌────────────┐ MIPI ┌────────────┐
│ CIS Sensor ├─────────►│ Serializer ├───────────────► │Deserializer├─────────►│ SoC/DSP │
└────────────┘ └────────────┘ (最高 6-12Gbps) └────────────┘ └────────────┘
(串行器，如MAX96717) (解串器，如MAX96712)

各组件的作用：

• 串行器（Serializer）：安装在摄像头模组内部，将传感器输出的多路并行 MIPI/Parallel 数据（多根线，每根线传一小部分数据）压缩并调制为高频单路串行差分信号（一对线，把所有数据按时间顺序快速排队传输）。

  • 类比：把一个宽马路（多车道并行）压缩成一条高速单车道，但车速极快（高频率），单位时间通过的车流量（数据量）反而更大。

• 同轴电缆与 PoC 技术（Power over Coax）：通过一根简单的 50 欧姆同轴电缆，同时传输高速视频信号、低速控制信号（I2C/GPIO）以及 12V 物理电源（PoC），极大简化了车内线束（原本可能需要4~6根线，现在只需1根同轴电缆+接地）。

• 解串器（Deserializer）：安装在域控制器板卡上，将接收的高速串行信号解码还原为 MIPI CSI-2 信号交由芯片处理，同时还能把域控制器发出的控制指令（比如调整曝光参数）反向传回摄像头。

• 主流车载 SerDes 协议：

  • GMSL (Gigabit Multimedia Serial Link)：美信 / 亚德诺 (Maxim/ADI) 主导，行业应用极广（如 GMSL2/GMSL3，最新GMSL3单线可达12Gbps）。
  • FPD-Link (Flat Panel Display Link)：德州仪器 (TI) 主导（如 FPD-Link III/IV）。

六、 车载摄像头的应用场景与性能指标

6.1 按安装位置与功能分类

在 L2+~L4 级高级别自动驾驶车辆上，通常配置有 8 到 15 个摄像头（如特斯拉 Autopilot / FSD 系统配备 7 到 8 个外部感知摄像头）。

6.2 摄像头的关键评价参数

衡量一个车载摄像头性能优劣，需要看以下几个核心技术指标：

1. 分辨率（Resolution）

• 早期 ADAS 多为 120 万 ~ 200 万像素（1080P）。
• 目前主流智驾车型正全面跨入 500 万（5MP） 至 800 万（8MP, 3200×2400） 时代，800万像素能大幅提升远距离小目标的识别精度（比如能在更远处分辨出行人和骑行者的区别）。
• 部分厂商（如OmniVision）已推出 1200万像素（12MP） 的车载图像传感器方案，预示着下一代前视摄像头分辨率的演进方向，但目前尚未成为行业主流标配。

2. 高动态范围（HDR, High Dynamic Range）

• 定义：场景中最亮与最暗区域的亮度比值，单位为分贝（dB）。
• 车载意义：汽车频繁出入亮暗交替剧烈的场景（如明亮的阳光下驶入黑漆漆的隧道口，或是夜间被对向车灯直射）。普通消费级摄像头只有 60dB~70dB，会导致"爆光"（亮处一片白，细节丢失）或"黑成一片"（暗处什么都看不见）；车规级摄像头普遍要求 HDR 达到 120dB 以上，目前行业顶尖水平（如OmniVision的部分800万像素车载传感器）已可达到 140dB，并同时具备LED频闪抑制（LFM, LED Flicker Mitigation）能力，避免拍到的LED路灯/信号灯出现闪烁或熄灭的假象。

HDR如何实现？——多帧融合原理：
车载摄像头通常采用**多重曝光融合（Multi-Exposure Fusion）**技术：

3. 信噪比（SNR, Signal-to-Noise Ratio）与最低照度（Sensitivity）

• 信噪比越高，画面越纯净、噪点越少。信噪比可以理解为"有用信号"相对"随机噪声"的强弱比，暗光环境下噪声占比会明显上升，画面就会出现颗粒感（雪花点）。
• **最低照度（单位：Lux）**衡量 CMOS 在极暗光环境（如无路灯的乡村夜间，通常<1 Lux）下仍能输出可用画面的感光能力。数值越低，代表暗光性能越强。

4. 帧率与时钟同步（Synchronization）

• 车载摄像头通常为 30fps 或 60fps。
• 在多传感器融合系统中，所有摄像头必须支持硬件触发同步（FSYNC）或 PTP (IEEE 1588) 时间戳对齐，确保所有相机的曝光时间偏差控制在微秒（μs）级。
• 为什么同步这么重要？ 假设车辆以100km/h行驶（约27.8m/s），如果两个摄像头曝光时间相差10ms，车辆实际已经移动了约27.8cm——这会导致多摄像头融合算法（比如双目测距、环视拼接）出现明显的错位误差。

七、 车规级（Automotive Grade）摄像头的严苛标准

与消费级手机摄像头不同，车载摄像头属于安全件，必须满足极端环境下的稳定运行要求：

• 耐高温与温度冲击：工作温度须满足 −40°C∼+85°C（甚至最高 +105°C），通过 AEC-Q100/104 芯片认证，且在剧烈温差变化下镜头不能发生焦点偏移（温漂）。
  • 对比参考：手机摄像头通常只需满足0°C~40°C的日常使用温度范围。
• 抗震动与冲击：底盘和车身的震动极强（发动机怠速振动、颠簸路面冲击），摄像头内部机械结构（透镜固定、BGA 焊点）必须能承受长时间的高频震动，通常需通过 ISO 16750 振动测试标准。
• 防水防尘（IP67 / IP69K）：暴露在车外的环视/后视镜头需全天候严密密封，甚至能够抵御洗车时高压水枪（IP69K，可承受80°C高温高压水直接喷射）的直接喷射与水下浸泡。
• 超长设计寿命：车载器件的使用寿命设计要求通常在 10 年或 20 万公里以上，远超手机2~3年的迭代周期。
• 电磁兼容性（EMC/EMI）：需符合CISPR 25等车规电磁辐射/抗扰度标准，避免摄像头工作时对车内其他电子系统（如收音机）产生干扰，也要能抵抗其他系统对自身的干扰。

八、 摄像头的优劣势分析与多传感器融合

8.1 摄像头的核心优势

• 识别能力极强：能够精准提取纹理、颜色、形状信息，是识别交通标志、红绿灯颜色、车道线以及特定目标类别的唯一可行方案（激光雷达和毫米波雷达都无法直接"看懂"红绿灯是红是绿）。
• 成本优势明显：相比于动辄上千元甚至上万元的激光雷达，摄像头批量成本低廉（通常几十到几百元），性价比极高。
• 高分辨率：成像点云密度远超激光雷达（激光雷达点云通常是稀疏的离散点，摄像头是逐像素连续覆盖），能提供丰富的像素级上下文信息。

8.2 摄像头的劣势与局限

• 受天气与光照影响大：在大雾、暴雨、大雪、强光直射或极暗无光环境下，视觉传感器性能会严重衰减甚至失效（就像人眼在暴雨中开车视野也会受限一样）。
• 测距与测速依赖算法推算：单目视觉无法直接测距，必须依赖深度学习算法（根据物体在图像中的大小、位置估算距离）或双目视差计算，精度和可靠性不如激光雷达和毫米波雷达这类主动发射电磁波/光束并直接测量往返时间的传感器。

8.3 多传感器融合（Sensor Fusion）趋势

正因摄像头存在“怕恶劣天气、测距弱”的短板，现代高级别自动驾驶系统大多采用“摄像头 + 毫米波雷达 + 激光雷达”的多传感器融合方案，让每种传感器发挥各自的长处：

• 摄像头负责“看清”物体是什么（语义分类、红绿灯、车道线识别）——相当于“眼睛”；
• 毫米波雷达（特别是 4D 毫米波雷达） 负责在恶劣天气下测定物体的距离、高度与相对速度——相当于“回声定位”，不受雨雪雾天影响；
• 激光雷达负责构建高精度的 3D 空间物理边界，解决未知障碍物（Out-of-Distribution, OOD）的检测与避障问题——相当于“精确的立体触觉”。

需要注意的行业分歧：以上“多传感器融合”是目前绝大多数厂商（如小鹏、理想、华为、Mobileye 等）采用的主流路线。特斯拉则是一个典型的例外——其 Autopilot / FSD 在 2021~2022 年间先后取消了传统毫米波雷达与超声波传感器，转向纯视觉方案（Tesla Vision），完全依赖摄像头与端到端大模型来进行空间建图与决策规控（尽管在 HW4 架构中为部分车型准备了 HD 高清雷达作为辅助）。这两条路线代表了“用硬件冗余换取系统可靠性”与“用算法能力换取极致成本与简洁性”两种不同的技术哲学。

九、 总结

本文从摄像头的整体光电转换流程出发，深入探讨了光学镜头、CMOS感光元件的光电效应与像素结构、拜耳阵列色彩恢复原理、ISP图像处理流水线、LVDS差分信号与SerDes串行传输链路等底层技术，并总结了车载摄像头的布局分布、关键性能指标与车规级严苛要求。

对于初学者而言，理解车载摄像头不仅要了解"它是怎么拍出图片的"（光学成像→光电转换→色彩插值→图像处理），更要明白"它如何在车载复杂的电磁环境、剧烈的温差和高速运动中，把低延迟、高动态、精确对时的数据稳定传给智驾芯片"（LVDS抗干扰传输→SerDes长距离链路→车规级可靠性设计）。希望本文能为你开启自动驾驶硬件感知系统的大门！
