STM32F767 + RT-Thread + LVGL：DMA2D「渲染 + 传输」双加速踩坑实录（根因剖析 + 性能实测）

STM32F767 + RT-Thread + LVGL：DMA2D「渲染 + 传输」双加速踩坑实录（根因剖析 + 性能实测）

硬件平台：野火 挑战者 STM32F767（Cortex-M7 @ 216MHz）+ 5 寸 800×480 RGB 电容屏 软件平台：RT-Thread + LVGL v8.3 + SDRAM 帧缓冲 + LTDC + DMA2D（Chrom-ART）

本文记录一次完整的 DMA2D 加速实验：单独开启「渲染加速」或「传输加速」一切正常，两者同时开启却出现画面闪烁、对角斜带、色块变形。文中从寄存器层面剖析根因、给出修复方案，并用 2×2 对照实验定量测出四种组合的性能差异。

目录

一、显示链路与实验背景

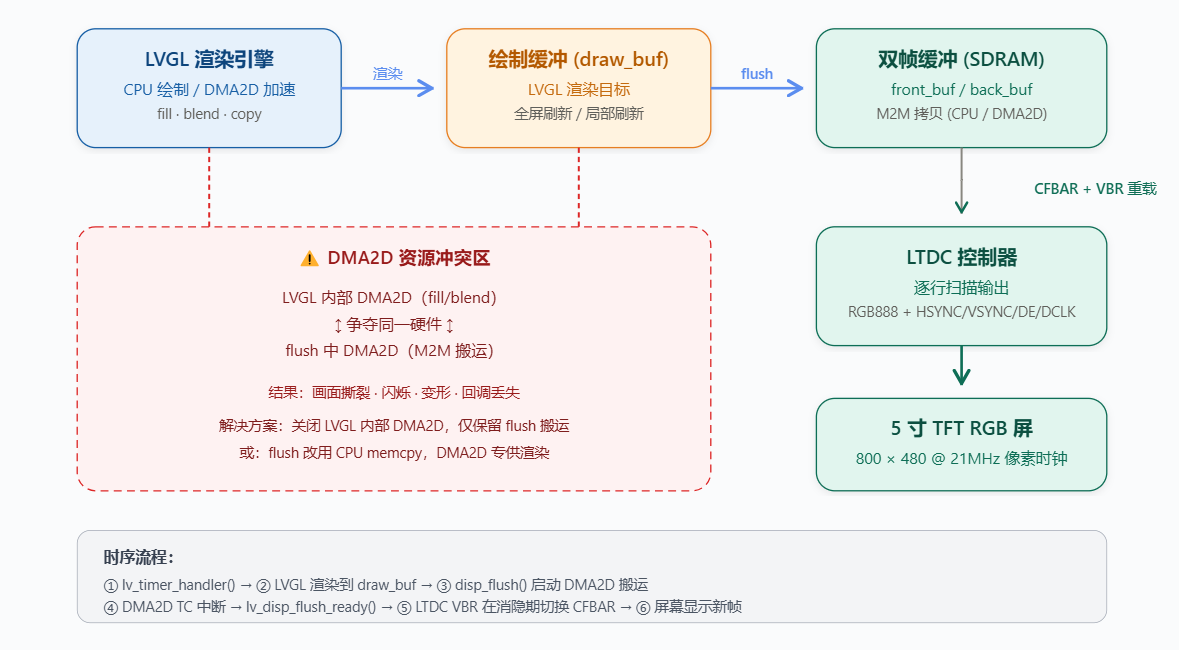

先从整体上理清这块板子的图形链路，后面所有问题都发生在这条链路上：

每一帧的完整生命周期分两个阶段：

• 渲染阶段：LVGL 把控件画进绘制缓冲（draw_buf），涉及大量的矩形填充、图片搬运、透明度混合——这是「画」的过程；
• 传输阶段：把绘制缓冲的内容搬进 LTDC 正在扫描的帧缓冲（front_buf / back_buf），然后切换 CFBAR 并在垂直消隐期间（VBR 重载）生效——这是「送显」的过程。

这两个阶段都可以让 DMA2D 代劳，这正是本实验的主题：分别开、同时开，各是什么效果？

测试界面如下（正弦滚动波形 + 红/绿/蓝三色条 + 底部白线，三色条用于检查颜色通道是否错位，白线用于检查闪烁）：

二、DMA2D 关键原理速览

DMA2D（Chrom-ART 加速器）是 ST 内置于部分 MCU 的 2D 图形加速器，它挂在与 CPU 同级的 AHB 总线上，能独立完成矩形填充、图像拷贝、颜色格式转换和 Alpha 混合。理解后面的问题，只需要抓住两张表。

2.1 四种工作模式（CR 寄存器 MODE 字段）

2.2 与本文强相关的寄存器

这张表是后面根因分析的钥匙，请先记住两个事实：

事实 1：HAL_DMA2D_Start() / HAL_DMA2D_Start_IT() 只写 NLR、OMAR、FGMAR 三个寄存器，然后置 START 位。它不会重写 MODE、输出格式、行偏移——这些寄存器里保留的是上一次操作留下的值。

事实 2：HAL 库中 图层 0 = 背景层（DMA2D_BACKGROUND_LAYER），图层 1 = 前景层（DMA2D_FOREGROUND_LAYER）。M2M 模式的源地址由 Start() 写入 FGMAR（前景层），所以源侧的格式和行偏移必须用 HAL_DMA2D_ConfigLayer(&hdma2d, 1) 配置——这个「1 是前景」的反直觉设定是 ST 官方 HAL 头文件里白纸黑字的定义，也是本案例埋的坑之一。

2.3 行偏移（OOR / FGOR）机制——理解"斜带"的关键

DMA2D 传输的是二维矩形，但内存是一维的。DMA2D 每传完一行，地址自动跳到下一行起点：

输出地址增量 = (NLR.PL + OOR) × 每像素字节数
↑每行有效像素 ↑行与行之间需要跳过的像素

当把一个 W×H 的脏矩形拷贝到宽度为 SCREEN_W 的帧缓冲时，正确配置应为：

• 源（draw_buf 是紧凑矩形）：FGOR = 0
• 目的（帧缓冲每行还有 SCREEN_W−W 个像素不属于本矩形）：OOR = SCREEN_W − W

如果 OOR 配错了会怎样？ 假设需要 OOR=0 而寄存器残留着 40：每传一行，输出地址就多前进 40 个像素，第 N 行整体右移 40×N 像素——一帧 480 行累积下来偏移超过整个屏幕宽度，直接越界踩到别的内存。宏观表现就是画面被切成一条条对角斜带。记住这个画面，第六节它会真实出现。

三、两个加速点：渲染加速与传输加速

3.1 渲染加速：LV_USE_GPU_STM32_DMA2D

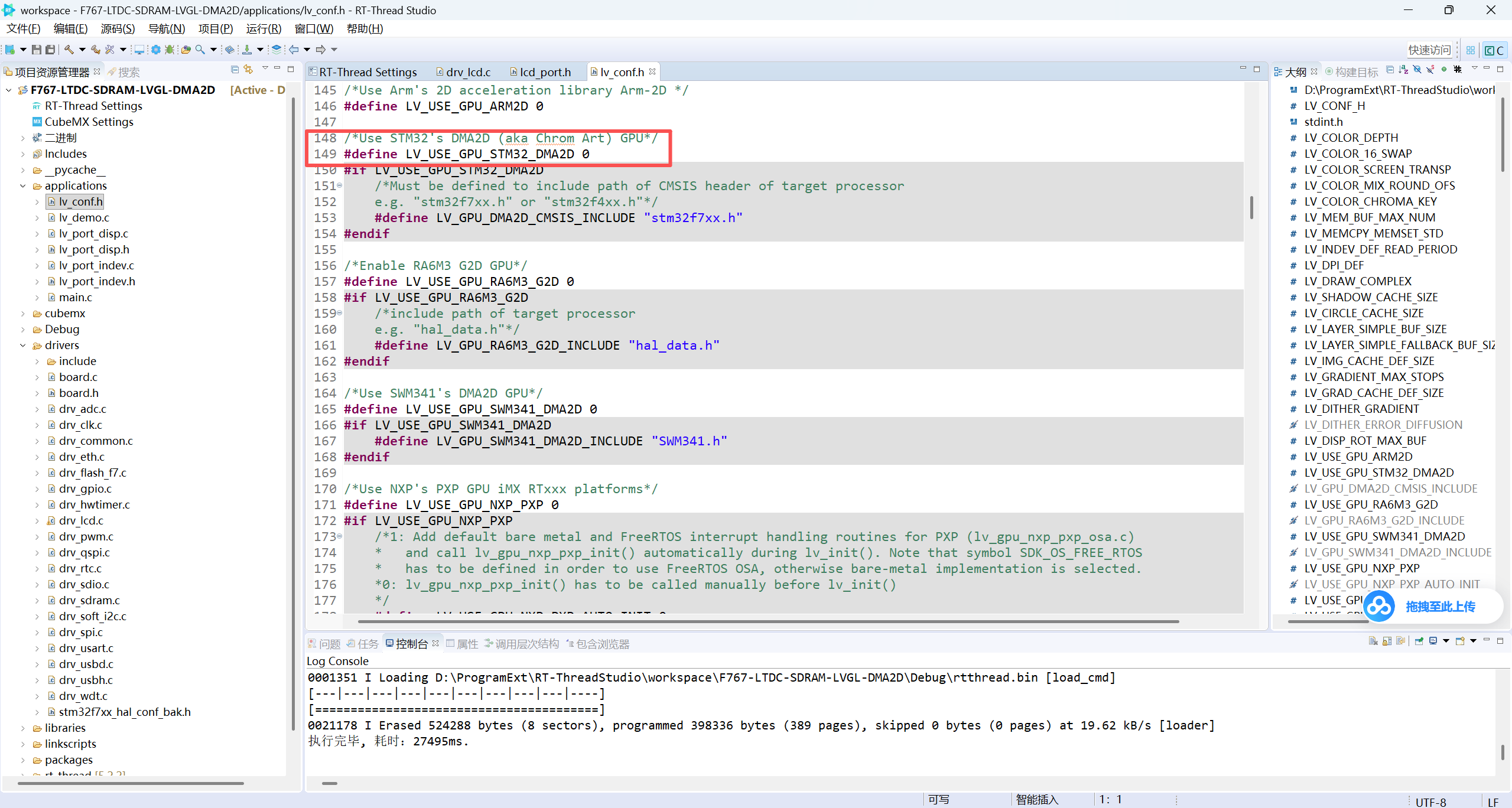

打开 LV_USE_GPU_STM32_DMA2D 后，LVGL 绘制过程中的纯色填充（lv_draw_fill→R2M）和带混合的贴图（lv_draw_map/blend→M2M_BLEND）会交给 DMA2D 完成，CPU 得以从大规模像素搬运中解放出来。

关键伏笔：LVGL v8.3 的 lv_gpu_stm32_dma2d.c 实现不走 HAL 库，而是直接裸写寄存器：

/* LVGL v8.3 GPU 内部实现（示意） */
DMA2D->CR = DMA2D_M2M_BLEND; /* 直接改模式 */
DMA2D->OPFCCR = CM_ARGB8888; /* 直接改输出格式 */
DMA2D->OOR = draw_buf_stride – w; /* 直接改输出行偏移 */
DMA2D->FGPFCCR = ...; DMA2D->FGOR = ...;
DMA2D->FGMAR = src; DMA2D->OMAR = dst;
DMA2D->NLR = h | (w << 16);
DMA2D->CR |= DMA2D_CR_START;
while (DMA2D->CR & DMA2D_CR_START); /* 轮询等待 */
DMA2D->IFCR = 0x3FU; /* 清标志 */

它用完就走，MODE、OPFCCR、OOR、FGOR 全部停留在 LVGL 最后一次操作的状态；而 HAL 句柄 hdma2d 里的软件状态机（State、ErrorCode）它一概不知。同一块硬件，两套"驾驶员"——这就是后面所有冲突的总根源。

3.2 传输加速：USE_DMA2D_TRANSFER

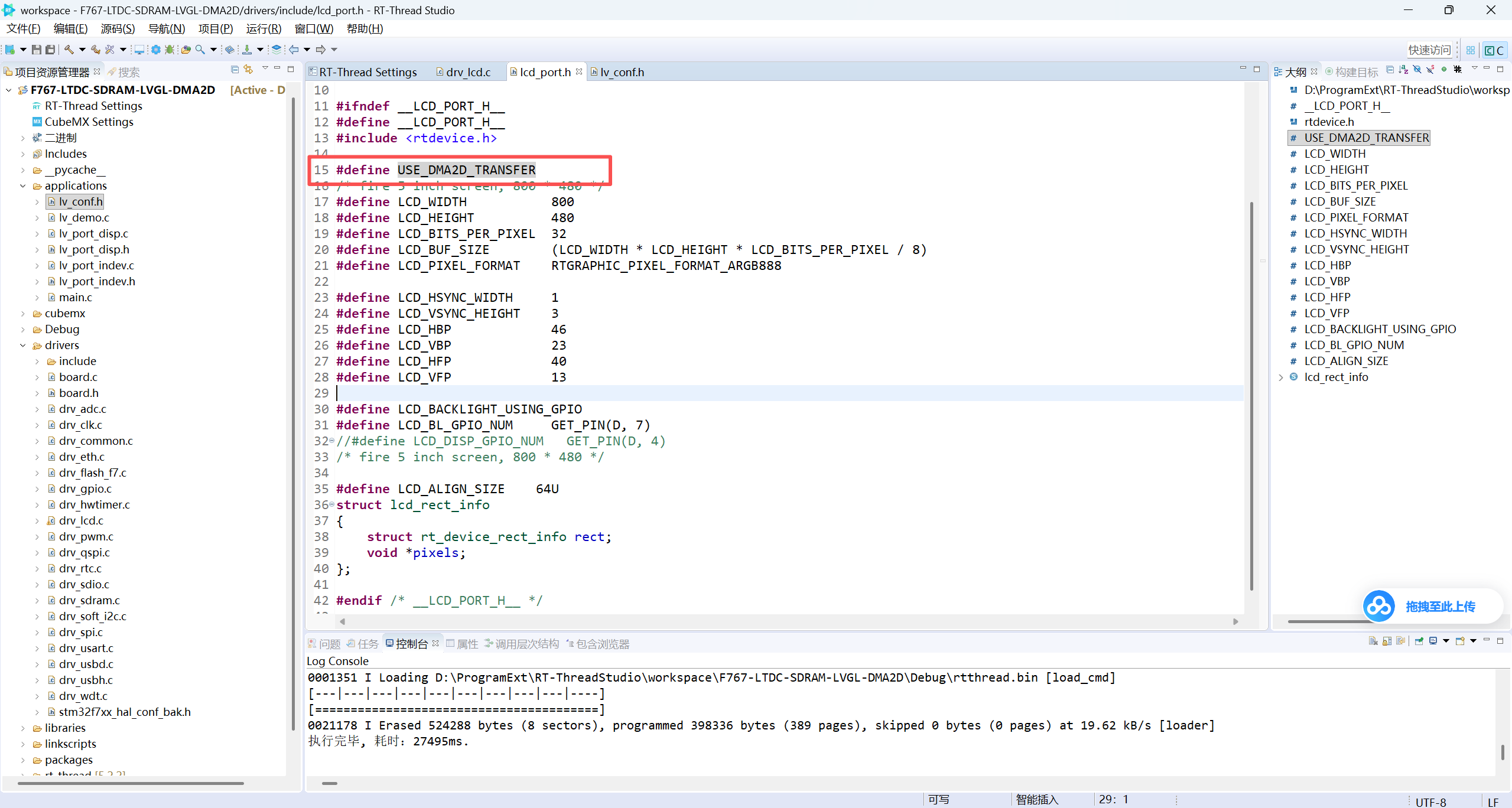

这是驱动层自定义的开关：flush 时不再用 CPU 逐行 rt_memcpy，而是配置 DMA2D 为 M2M 模式，一次把整个脏矩形搬进帧缓冲。800×480×ARGB8888 的一帧有 1.5 MB，全靠 CPU 搬确实吃力。

两个开关组合出 2×2 = 4 种实验场景，这正是实验设计的骨架。

四、实验设计：2×2 对照矩阵

4.1 测试 UI

界面刻意设计成「能暴露问题」的样子：

static void timer_cb(lv_timer_t *t)
{
phase += 0.2f;
int val = (int)(50 + 40 * sinf(phase));
lv_chart_set_next_value(chart, ser, val); /* 每 100ms 推入新数据点 */
}

void lv_test_ui(void)
{
lv_obj_t *scr = lv_scr_act();
lv_obj_set_style_bg_color(scr, lv_color_hex(0x000000), 0);

lv_obj_t *title = lv_label_create(scr);
lv_label_set_text(title, "DISP TEST 800×480");
lv_obj_set_style_text_color(title, lv_color_hex(0xffffff), 0);
lv_obj_set_style_text_font(title, &lv_font_montserrat_24, 0);
lv_obj_align(title, LV_ALIGN_TOP_MID, 0, 15);

/* ========== 波形图区域 ========== */
chart = lv_chart_create(scr);
lv_obj_set_size(chart, 760, 320);
lv_obj_align(chart, LV_ALIGN_TOP_MID, 0, 55);

/* 图表背景：深灰蓝，和纯黑桌面明显区分 */
lv_obj_set_style_bg_color(chart, lv_color_hex(0x1a2332), 0);
lv_obj_set_style_border_width(chart, 3, 0);
lv_obj_set_style_border_color(chart, lv_color_hex(0x334455), 0);

lv_chart_set_type(chart, LV_CHART_TYPE_LINE);
lv_chart_set_range(chart, LV_CHART_AXIS_PRIMARY_Y, 0, 100);
lv_chart_set_point_count(chart, 200);

lv_obj_set_style_line_width(chart, 2, LV_PART_MAIN);
lv_obj_set_style_line_color(chart, lv_color_hex(0x2a3a4a), LV_PART_MAIN);
lv_obj_set_style_size(chart, 0, LV_PART_INDICATOR);

ser = lv_chart_add_series(chart, lv_color_hex(0xff3333), LV_CHART_AXIS_PRIMARY_Y);

/* 初始化一条中线，之后 timer_cb 会动态更新 */
for (int i = 0; i < 200; i++) {
lv_chart_set_next_value(chart, ser, 50);
}

/* ========== 大色块检测区 ========== */
lv_obj_t *r = lv_obj_create(scr);
lv_obj_set_size(r, 240, 50);
lv_obj_set_pos(r, 20, 400);
lv_obj_set_style_bg_color(r, lv_color_hex(0xff0000), 0);
lv_obj_set_style_border_width(r, 2, 0);
lv_obj_set_style_border_color(r, lv_color_hex(0xffffff), 0);

lv_obj_t *g = lv_obj_create(scr);
lv_obj_set_size(g, 240, 50);
lv_obj_set_pos(g, 280, 400);
lv_obj_set_style_bg_color(g, lv_color_hex(0x00ff00), 0);
lv_obj_set_style_border_width(g, 2, 0);
lv_obj_set_style_border_color(g, lv_color_hex(0xffffff), 0);

lv_obj_t *b = lv_obj_create(scr);
lv_obj_set_size(b, 240, 50);
lv_obj_set_pos(b, 540, 400);
lv_obj_set_style_bg_color(b, lv_color_hex(0x0000ff), 0);
lv_obj_set_style_border_width(b, 2, 0);
lv_obj_set_style_border_color(b, lv_color_hex(0xffffff), 0);

/* ========== 检测白线 */
lv_obj_t *line = lv_obj_create(scr);
lv_obj_set_size(line, 760, 8); /* 够粗！ */
lv_obj_align(line, LV_ALIGN_BOTTOM_MID, 0, –15);
lv_obj_set_style_bg_color(line, lv_color_hex(0xffffff), 0);
lv_obj_set_style_radius(line, 0, 0); /* 不要圆角，拍出来边缘锐 */

/* ========== 底部状态条 ========== */
lv_obj_t *status = lv_label_create(scr);
lv_label_set_text(status, "MODE: DMA2D | BUF: DOUBLE");
lv_obj_set_style_text_color(status, lv_color_hex(0xaaaaaa), 0);
lv_obj_set_style_text_font(status, &lv_font_montserrat_16, 0);
lv_obj_align(status, LV_ALIGN_BOTTOM_MID, 0, 5);

/* 启动定时器 */
lv_timer_create(timer_cb, 100, NULL);
}

设计意图：

• 滚动波形保证每个刷新周期都有大面积脏区域，性能数据才有区分度；
• 三色条用于肉眼校验 R/G/B 通道是否错位、Alpha 是否异常；
• 白线是撕裂与闪烁的"试纸"。

4.2 性能测量：monitor_cb 回调

LVGL 的显示驱动提供了 monitor_cb 回调，每次刷新周期结束时会汇报耗时和像素量：

static void disp_monitor(struct _lv_disp_drv_t *disp_drv, uint32_t time, uint32_t px)
{
rt_kprintf("Elapsed: %dms, Pixel: %d, Bytes:%d\\n", time, px, px * sizeof(lv_color_t));
}

本实验每次全屏刷新 Pixel = 800×480 = 384000、Bytes = 1536000（ARGB8888），串口持续输出 Elapsed 即单帧耗时。

五、单独开启：一切正常

5.1 序号 1：CPU 渲染 + CPU 传输（基线）

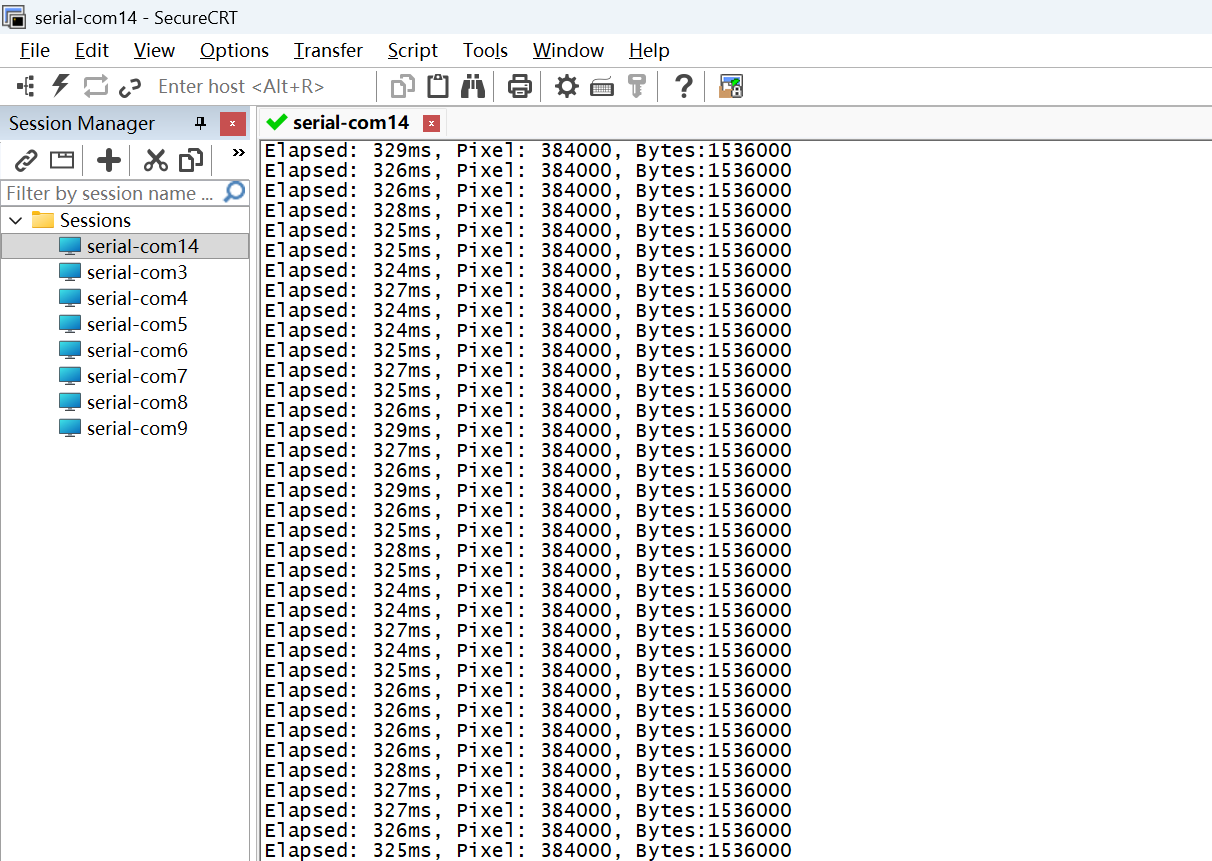

全屏刷新单帧耗时稳定在 324~329 ms（均值约 326 ms），等效帧率约 3.1 FPS。1.5 MB 的数据全靠 CPU 逐行 memcpy，加上 LVGL 全软件渲染，这就是纯软件方案的天花板。

5.2 序号 2：CPU 渲染 + DMA2D 传输

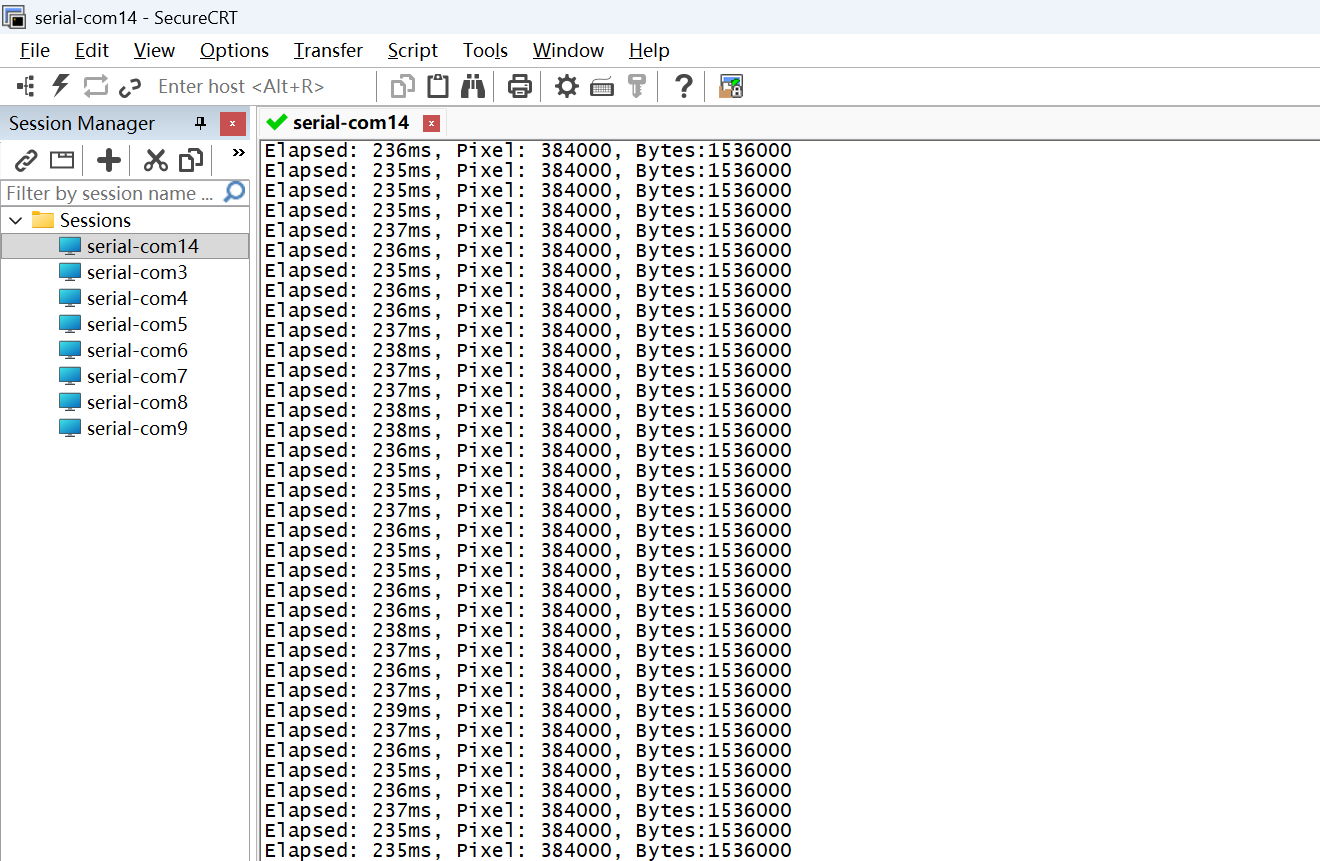

耗时降到 235~239 ms（均值约 236 ms），单帧快了约 90 ms。此时 LVGL 用 CPU 渲染、不碰 DMA2D 寄存器，flush 时 DMA2D 保持着 CubeMX 初始化后的状态（M2M + OOR 残留值恰好为全屏搬运所需的 0），画面完全正常。

5.3 序号 3：DMA2D 渲染 + CPU 传输

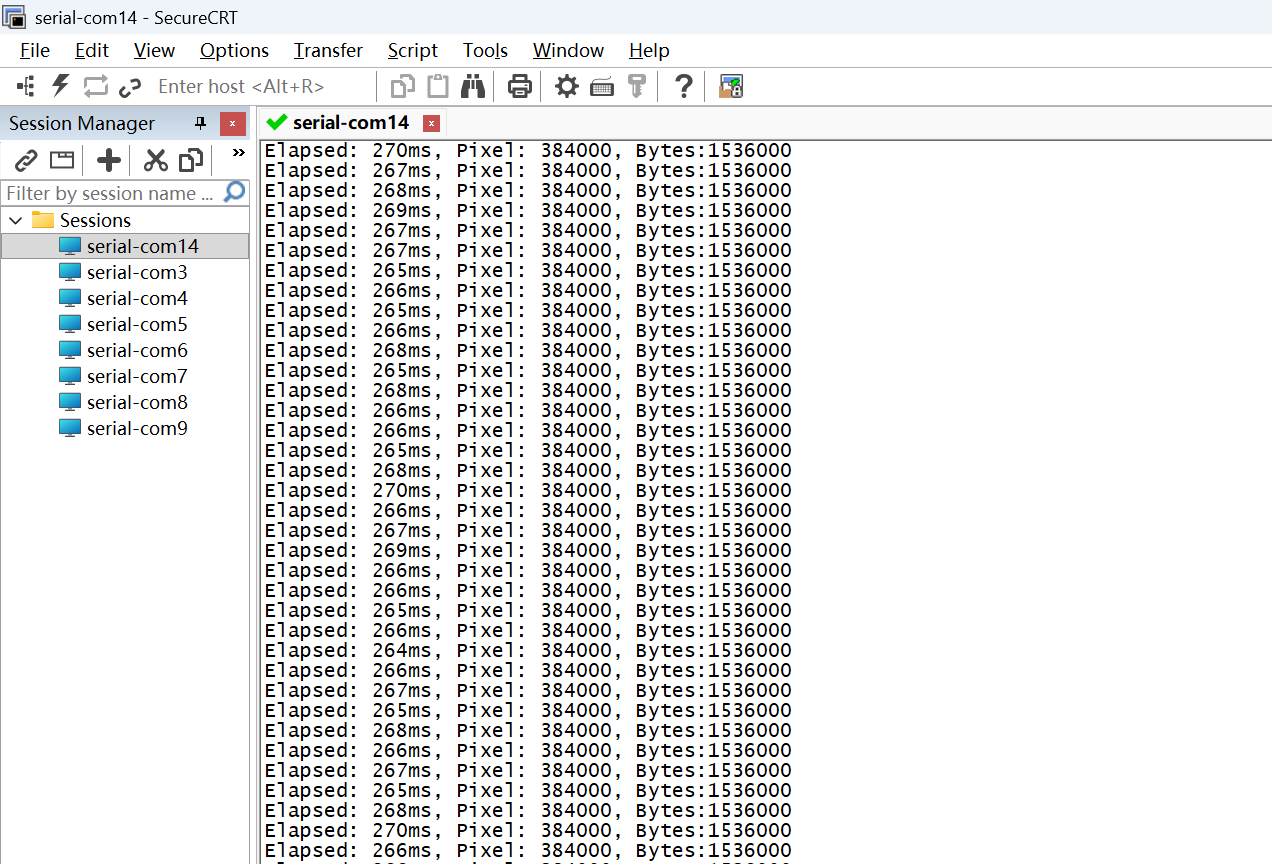

耗时降到 264~270 ms（均值约 267 ms），单帧快了约 59 ms。此时 flush 走 rt_memcpy，完全不碰 DMA2D；LVGL 自己配置、自己使用、自己恢复，画面同样正常。

三个场景全部正常，性能提升也符合预期——于是自然地，把两个开关同时打开。

六、双开翻车：画面闪烁、斜带、变形

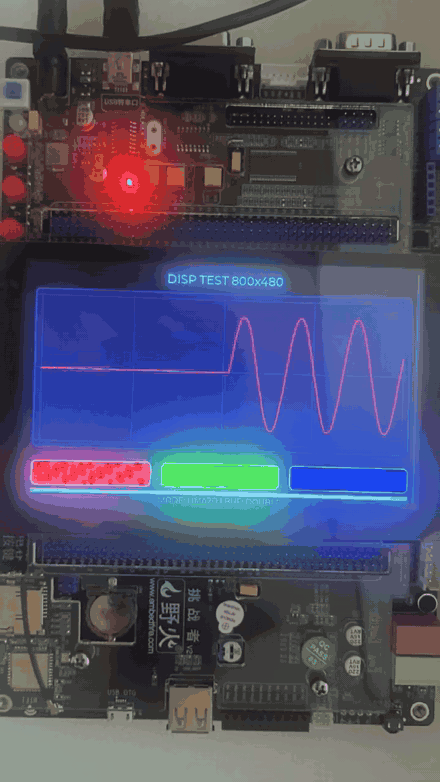

先看现象（实拍）：

把画面拆解成三类典型痕迹：

注意串口日志——Elapsed 只有 187 ms 左右，性能数据看着是"最好"的一组，画面却完全不可用。性能正常而画面异常，这个组合本身就是重要线索：DMA2D 确实在干活，而且干得很快，只是"干的内容"不对。

七、根因深度剖析（寄存器级）

7.1 逐帧还原事故现场

出问题的 flush 代码（节选自 drv_lcd.c，USE_DMA2D_TRANSFER 分支）：

/* 出问题的原始写法 */
HAL_DMA2D_Start_IT(&hdma2d, (uint32_t)rect->pixels, (uint32_t)dst,
rect->rect.width, rect->rect.height); /* ① 先启动！ */
hdma2d.Init.OutputOffset = offset_pixels; /* ② 再改输出偏移 */
HAL_DMA2D_ConfigLayer(&hdma2d, 0); /* ③ 再配图层 */

LTDC_LAYER(&LtdcHandle, 0)->CFBAR = (uint32_t)(_lcd.front_buf); /* ④ 立刻切显存 */
...
HAL_LTDC_Reload(&LtdcHandle, LTDC_SRCR_VBR);

对照第二节的两张表，这里有四个叠加的错误：

错误一：OutputOffset 从未写进硬件（OOR 一直是 LVGL 的残留值）

HAL_DMA2D_Start_IT() 内部只写 NLR / OMAR / FGMAR（ST 官方 HAL 源码节选）：

static void DMA2D_SetConfig(DMA2D_HandleTypeDef *hdma2d, ...)
{
/* Configure DMA2D data size */
MODIFY_REG(hdma2d->Instance->NLR, (DMA2D_NLR_NL | DMA2D_NLR_PL), ...);
/* Configure DMA2D destination address */
WRITE_REG(hdma2d->Instance->OMAR, DstAddress);
/* M2M / M2M_PFC / M2M_BLEND 模式：源地址写入 FGMAR */
WRITE_REG(hdma2d->Instance->FGMAR, pdata);
}

而 OOR 寄存器只有 HAL_DMA2D_Init() 会写：

/* HAL_DMA2D_Init() 内部（ST 官方 HAL 源码节选） */
MODIFY_REG(hdma2d->Instance->CR, DMA2D_CR_MODE, hdma2d->Init.Mode);
MODIFY_REG(hdma2d->Instance->OPFCCR, DMA2D_OPFCCR_CM, hdma2d->Init.ColorMode);
MODIFY_REG(hdma2d->Instance->OOR, DMA2D_OOR_LO, hdma2d->Init.OutputOffset);

原代码给 Init.OutputOffset 赋了值，但既没调 Init()，ConfigLayer() 写的也不是 OOR——这个正确的行偏移从头到尾没到过硬件。OOR 里躺着的，是 LVGL 渲染时最后一次 blend 留下的值（比如画 760 像素宽的 chart 时留下的 OOR = 40），而全屏 flush 需要 OOR = 0。每行多跳 40 像素、480 行累积越界——这就是画面上的对角斜带。

错误二：工作模式也是 LVGL 的残留值（纯拷贝变成了"混合"）

HAL_DMA2D_Start_IT() 不会重写 CR.MODE。双开时，LVGL 刚用 DMA2D 做完带 Alpha 的混合，CR.MODE 停在 M2M_BLEND。于是本该"纯搬运"的 flush 变成了前景（draw_buf）与背景（BGMAR 指向的陈旧地址）的混合输出——输出颜色取决于一块来历不明的内存，且带着 Alpha 权重。这就是色块错位和半透明残影。

单开传输（序号 2）为什么没事？因为那时 LVGL 根本不碰 DMA2D，CR.MODE 从开机起就一直是 CubeMX 初始化的 M2M。

错误三：启动与配置的顺序颠倒 + 配错了图层

代码先 Start_IT() 再改配置——就算后面的配置有效，也是 DMA2D 已经跑起来之后的事，等于中途改挂挡。而且 HAL_DMA2D_ConfigLayer(&hdma2d, 0) 配的是背景层（BGPFCCR/BGOR），而 M2M 模式下真正作为源的前景层（FGMAR 对应 FGPFCCR/FGOR，索引为 1）从头到尾没被正确配置，FGOR 同样是 LVGL 的残留值。

错误四：Start_IT 是异步的，却立刻切换了 CFBAR

memcpy 路径是同步的，拷完再切显存天经地义；换成 Start_IT 后，DMA2D 还在后台搬运，主线程已经把 CFBAR 切到目标帧缓冲并请求 VBR 重载——LTDC 可能扫到一块搬运到一半的缓冲，这正是"忽明忽暗闪烁"的来源之一。

7.2 一张表看懂"为什么单开正常、双开必炸"

本质上，这是一次典型的共享外设状态被两个互不知情的模块污染的事故：HAL 的软件状态机（hdma2d.State）说"一切就绪"，硬件寄存器却说着另一种语言。

八、修复方案与验证

8.1 修复思路

既然无法阻止 LVGL 直接改寄存器，那就每次 flush 都把 DMA2D 完整地"夺回来"：等硬件空闲 → 清残留标志 → 恢复 HAL 状态机 → Init() 重写模式/输出格式/OOR → ConfigLayer(1) 配置前景层（源）格式与偏移 → 阻塞式启动并等待完成 → 最后才切换 CFBAR。

8.2 修复后的完整代码

#ifdef USE_DMA2D_TRANSFER
extern DMA2D_HandleTypeDef hdma2d;

static rt_err_t drv_lcd_control(struct rt_device *device, int cmd, void *args)
{
struct drv_lcd_device *lcd = LCD_DEVICE(device);

switch (cmd)
{
case RTGRAPHIC_CTRL_RECT_UPDATE:
{
struct lcd_rect_info *rect = (struct lcd_rect_info *)args;
RT_ASSERT(rect != RT_NULL);

uint32_t line_byte = lcd->lcd_info.width * lcd->lcd_info.bits_per_pixel / 8;
uint32_t row_size = rect->rect.width * (lcd->lcd_info.bits_per_pixel / 8);

/* 目的缓冲每行需要跳过的像素数 */
uint32_t offset_pixels = lcd->lcd_info.width – rect->rect.width;

/* ==========================================================
* 关键：LVGL 的 GPU 直接操作了 DMA2D 寄存器，
* 这里必须完整重新初始化，不能复用残留状态。
* ========================================================== */

/* 1. 等硬件真正空闲 */
uint32_t tick = rt_tick_get();
while ((DMA2D->CR & DMA2D_CR_START) && (rt_tick_get() – tick < 100));

/* 2. 清掉 LVGL 残留的中断标志 */
DMA2D->IFCR = 0x3FU;

/* 3. 恢复 HAL 状态机（LVGL 绕过 HAL，State 可能不同步） */
hdma2d.State = HAL_DMA2D_STATE_READY;
hdma2d.ErrorCode = HAL_DMA2D_ERROR_NONE;

/* 4. 配置 M2M 模式、输出格式、输出行偏移 OOR */
hdma2d.Init.Mode = DMA2D_M2M;
hdma2d.Init.ColorMode = DMA2D_OUTPUT_ARGB8888; /* 与 LTDC 层一致 */
hdma2d.Init.OutputOffset = offset_pixels;
HAL_DMA2D_Init(&hdma2d);

/* 5. 配置前景层（源）：注意图层索引 1 才是前景层！
* M2M 的源地址由 Start() 写入 FGMAR（前景层），
* 源缓冲是紧凑矩形，输入偏移为 0 */
hdma2d.LayerCfg[1].InputOffset = 0;
hdma2d.LayerCfg[1].InputColorMode = DMA2D_INPUT_ARGB8888;
hdma2d.LayerCfg[1].AlphaMode = DMA2D_NO_MODIF_ALPHA;
hdma2d.LayerCfg[1].InputAlpha = 0;
hdma2d.LayerCfg[1].AlphaInverted = DMA2D_REGULAR_ALPHA;
hdma2d.LayerCfg[1].RedBlueSwap = DMA2D_RB_REGULAR;
HAL_DMA2D_ConfigLayer(&hdma2d, 1);

if (_lcd.cur_buf)
{
uint8_t *dst = lcd->front_buf
+ rect->rect.y * line_byte
+ rect->rect.x * (lcd->lcd_info.bits_per_pixel / 8);

HAL_DMA2D_Start(&hdma2d, (uint32_t)rect->pixels, (uint32_t)dst,
rect->rect.width, rect->rect.height);

/* 6. 阻塞等待完成，再切换缓冲，防止 LTDC 读到半成品 */
HAL_DMA2D_PollForTransfer(&hdma2d, 100);

LTDC_LAYER(&LtdcHandle, 0)->CFBAR = (uint32_t)(_lcd.front_buf);
_lcd.cur_buf = 0;
}
else
{
uint8_t *dst = lcd->back_buf
+ rect->rect.y * line_byte
+ rect->rect.x * (lcd->lcd_info.bits_per_pixel / 8);

HAL_DMA2D_Start(&hdma2d, (uint32_t)rect->pixels, (uint32_t)dst,
rect->rect.width, rect->rect.height);

HAL_DMA2D_PollForTransfer(&hdma2d, 100);

LTDC_LAYER(&LtdcHandle, 0)->CFBAR = (uint32_t)(_lcd.back_buf);
_lcd.cur_buf = 1;
}

rt_sem_take(&_lcd.lcd_lock, RT_TICK_PER_SECOND / 20);
HAL_LTDC_Reload(&LtdcHandle, LTDC_SRCR_VBR);
}
break;

case RTGRAPHIC_CTRL_GET_INFO:
{
/* …返回分辨率、帧缓冲地址等信息，保持不变… */
}
break;

default:
return –RT_EINVAL;
}

return RT_EOK;
}
#endif

8.3 关键改动逐条说明

D-Cache 补充说明（Cortex-M7 特有）：若 MPU 将 SDRAM 帧缓冲区配置为 Cacheable，CPU 渲染写入的数据可能还停留在 Cache 中，DMA2D 从 SDRAM 读到的会是旧数据。此时必须在 DMA2D 读取源缓冲之前执行：

#if defined(__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)
SCB_CleanDCache_by_Addr((uint32_t *)rect->pixels, row_size * rect->rect.height);
#endif

本工程实测通过的前提是帧缓冲区按 Non-cacheable 处理（或已含上述清理）。如果你复刻后仍有局部花屏，优先排查 Cache 与 MPU 配置。

8.4 修复验证

回归验证按"只开传输 → 只开渲染 → 双开"的顺序进行，三种组合画面均正常。双开的实拍效果：

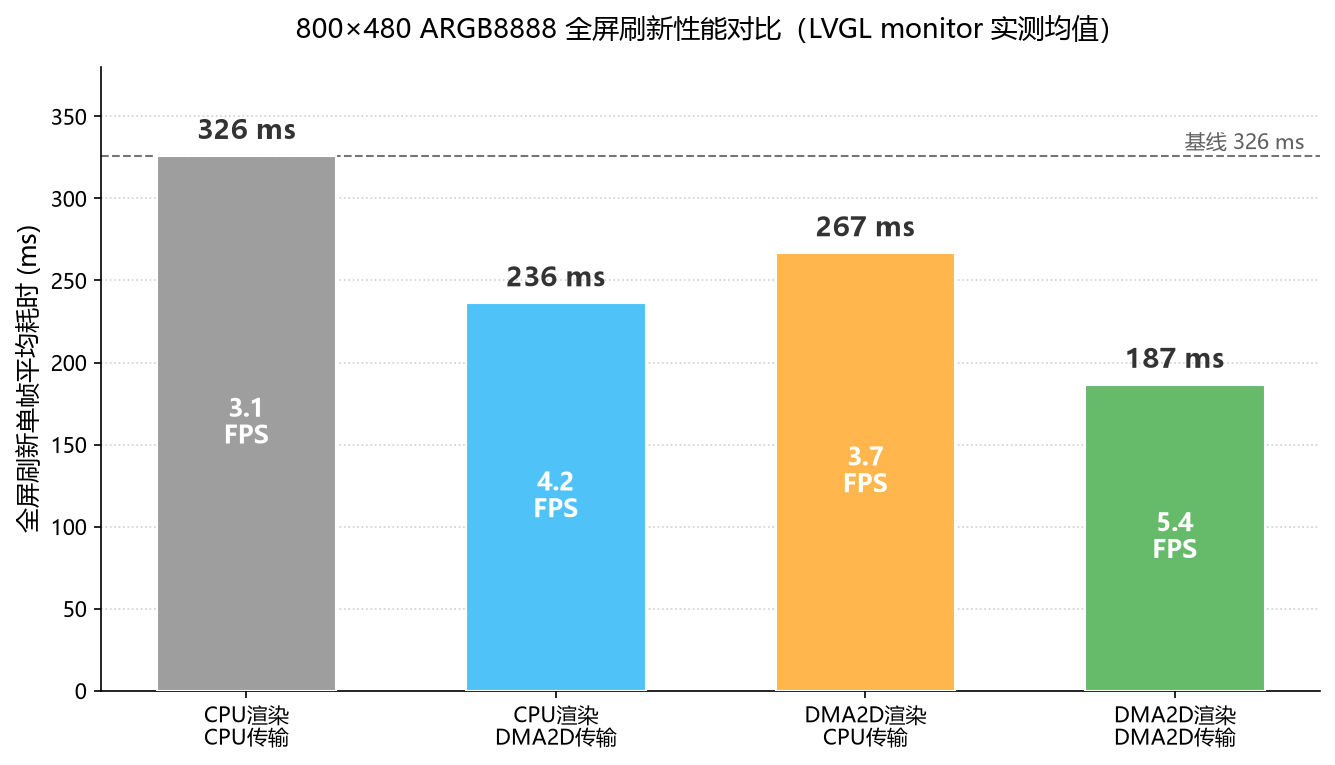

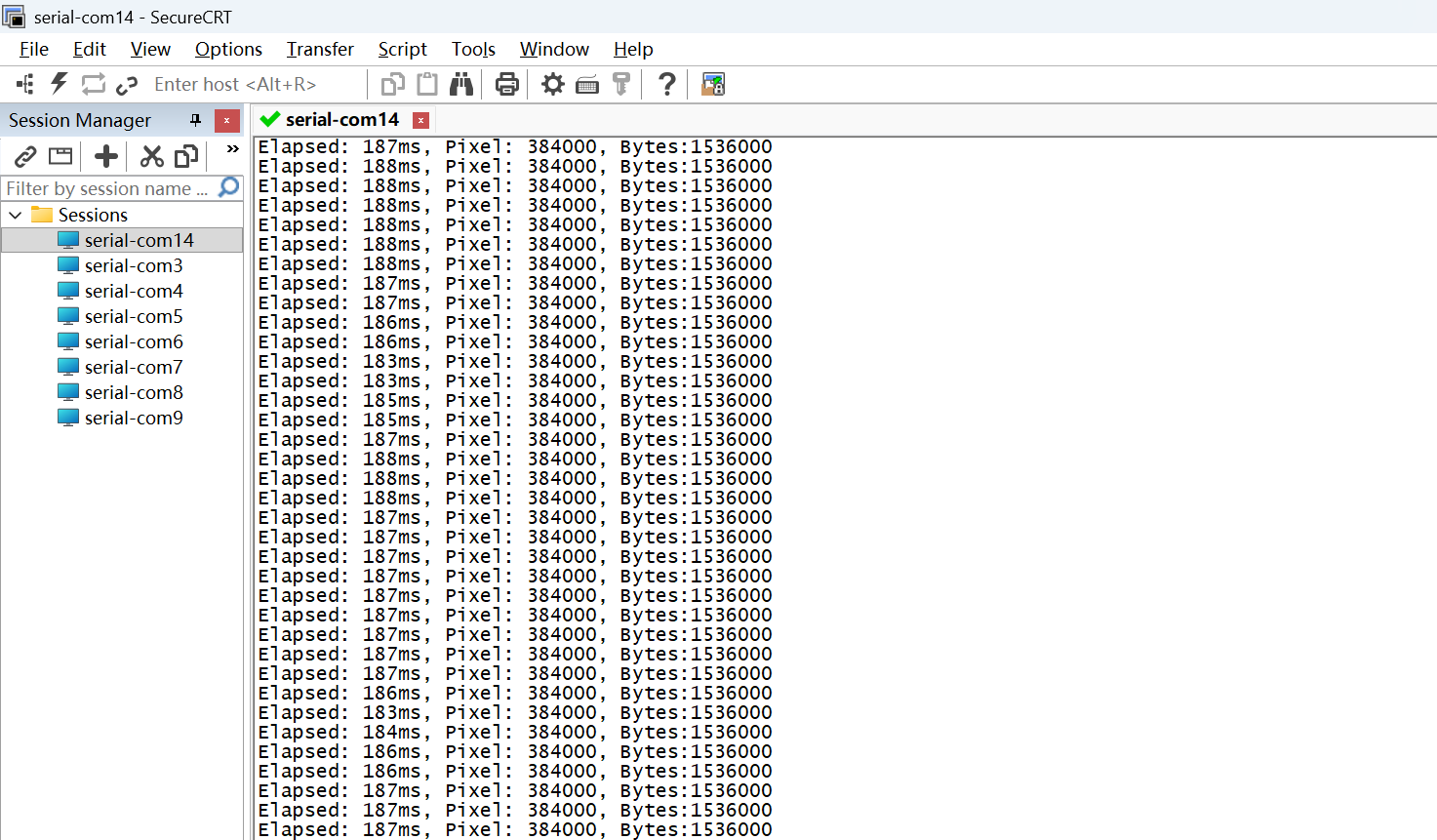

串口数据：183~188 ms（均值约 187 ms），是四组实验中最快的——画面正常，性能收益也全额到手。

九、性能对比与总结

9.1 四组实测数据

测试条件：800×480 分辨率、ARGB8888（每帧 384,000 像素 / 1,536,000 字节）、每帧全屏无效区域、串口连续采样取平均。

9.2 数据背后的三个结论

结论一：传输加速的收益（90 ms）大于渲染加速的收益（59 ms）。 传输阶段是纯粹的 1.5 MB 大块数据搬运，DMA2D 的总线搬运能力可以全额发挥；而渲染阶段中，本测试 UI 的折线绘制、文本光栅化、抗锯齿等像素级操作本质上仍由 CPU 完成，DMA2D 只能加速其中的纯色填充（背景、三色条）与混合搬运——它加速的是"搬运类"绘制，不是"计算类"绘制。UI 中矢量图形、文字占比越高，渲染加速的边际收益越低。

结论二：两个加速点的收益基本可加（90 + 59 ≈ 139 ms，实测 139 ms）。 渲染与传输使用 DMA2D 的时机在时间轴上天然错开（先画完才送显），阻塞式实现下二者几乎不争抢资源，收益近似线性叠加。

结论三：全屏刷新 5.4 FPS 是这套"每帧全屏重绘"方案的上限，不是 LVGL 的上限。 本实验为了让数据有区分度，用滚动波形制造了持续的全屏无效区域。实际应用中 LVGL 默认只重绘脏区域（dirty rect），点击一个按钮可能只需重绘几十 KB，帧率可以轻松上一个数量级。若仍需提升全屏重绘性能，方向按性价比排序：

9.3 一句话总结

DMA2D 是共享外设，"谁用谁配、用完不管"在单租户时是自由，在双租户时就是灾难。LVGL 的 GPU 绕过 HAL 直接写寄存器，意味着任何基于 HAL 的 DMA2D 操作都必须假设"寄存器状态不可信"，每次使用前完整重建配置。修复后的双加速方案让全屏刷新耗时从 326 ms 降到 187 ms（帧率 +74.8%），且画面完全正常。

十、避坑清单

把这次排查沉淀成可复用的 CheckList，供同路人自查：

• HAL_DMA2D_Start() 不写 MODE / OPFCCR / OOR——只写 NLR/OMAR/FGMAR。跨模块共用 DMA2D 时，每次使用前必须 HAL_DMA2D_Init() 完整重配；
• Init.OutputOffset 赋值 ≠ 生效，只有 HAL_DMA2D_Init() 会把它写进 OOR 寄存器，ConfigLayer() 管的是 FGOR/BGOR；
• 图层 0 是背景层、图层 1 是前景层（DMA2D_BACKGROUND_LAYER=0，DMA2D_FOREGROUND_LAYER=1），M2M 的源是前景层，源侧配置要传 1；
• 先配置、后启动，顺序反了等于中途改挂挡；
• Start_IT 是异步的，切 CFBAR、发 VBR 重载之前必须确认搬运完成（阻塞等待或挪进完成中断）；
• 绕过 HAL 的裸寄存器代码（LVGL GPU、TouchGFX、第三方库）会让 HAL 状态机与硬件脱节，共用时先等 START 清零、清 IFCR、恢复 hdma2d.State；
• Cortex-M7 上 DMA2D 读 SDRAM 前清理 D-Cache（SCB_CleanDCache_by_Addr），或经 MPU 将帧缓冲区设为 Non-cacheable，否则可能搬运到旧数据；
• 性能数据正常 ≠ 画面正确——本案例双开时 187 ms 全场最快，画面却完全崩坏。验收必须"看数据"和"看画面"两条腿走路。

环境说明：野火挑战者 STM32F767IGT6（Cortex-M7 @216 MHz，32 MB SDRAM）+ 5 寸 800×480 电容屏；RT-Thread 4.x + LVGL v8.3；串口实测数据为连续采样 30+ 帧的统计结果。
