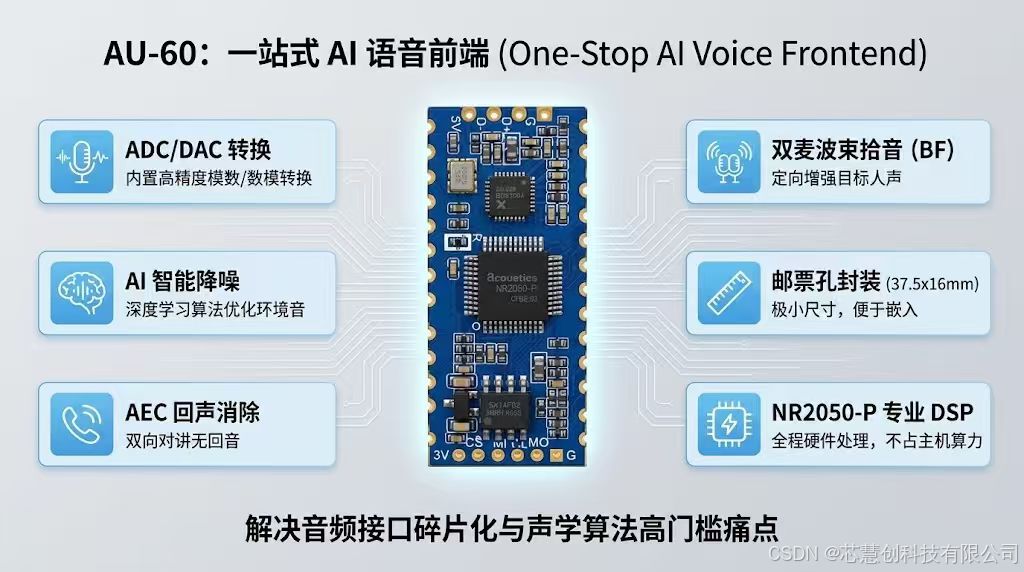

一、产品定位：一站式AI语音前端
在双向对讲、远场拾音、语音采集类嵌入式产品开发中，音频方案长期存在两大开发痛点：一是接口适配碎片化，模拟麦、数字麦、USB、I2S、模拟音频输出设备需要分开搭建音频链路，多产品线重复设计、调试工作量巨大；二是声学算法落地门槛高，自主开发回声消除、降噪、波束成形需要大量场景调参与实测验证，中小研发团队很难平衡开发成本与终端音质表现。
AU-60正是为解决上述痛点而设计的一站式AI语音前端方案。它把ADC/DAC转换、AI智能降噪、AEC回声消除、双麦波束拾音全套能力整合在37.5mm×16mm的邮票孔封装内，目标是用一颗模组替代传统方案中MCU+Codec+第三方算法授权的多芯片堆叠。模组内置NR2050-P专业音频DSP，全程硬件处理，不占用主机主控算力。
二、三大核心算法深度解析

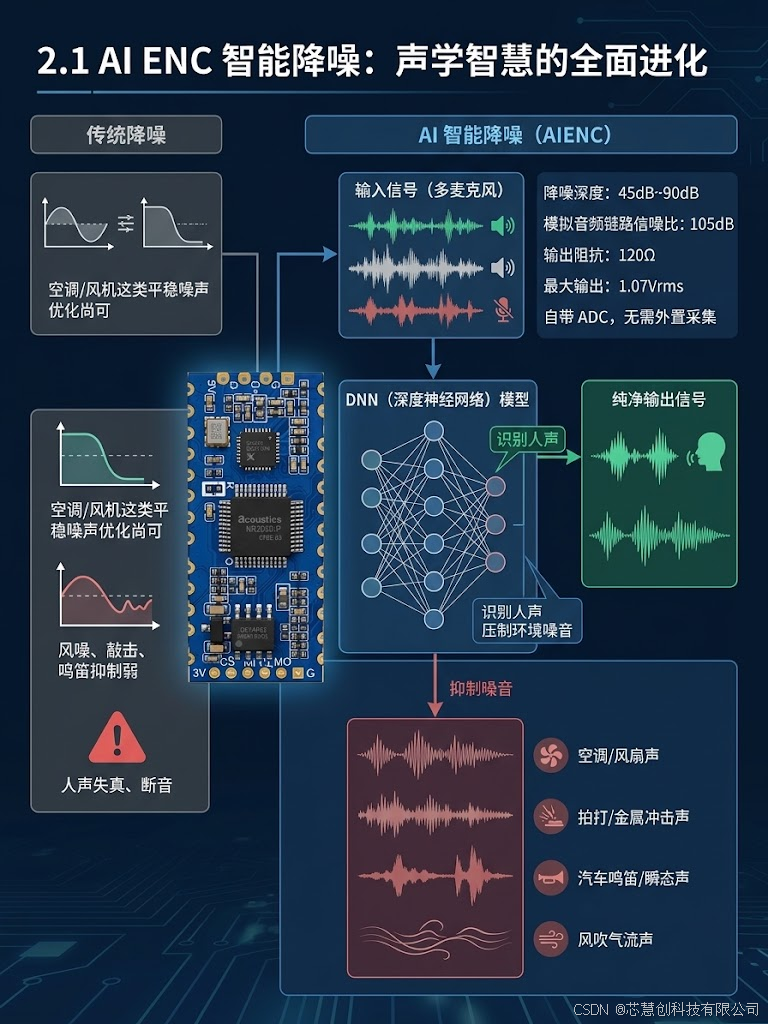

2.1 AI ENC智能降噪：从“滤除噪声”到“识别人声”
传统降噪方案对空调、风机这类平稳噪声优化尚可，但面对风噪、敲击声、车辆瞬时鸣笛、设备震动杂音时抑制效果薄弱，还容易出现人声失真、断音问题。AU-60搭载本地DNN（深度神经网络）降噪算法，其核心思路不再是试图“滤除噪声”，而是通过神经网络训练学会“识别并保留人声”。
具体实现上，模组基于神经网络模型对输入麦克风信号进行实时处理，区分人声与非人声。与传统降噪不同，AI降噪对非平稳噪声（突发、瞬态、宽频）同样有效。可消除的噪声类型覆盖：空调、风扇等周期性机械声；拍打、敲击、金属掉落等冲击声；汽车鸣笛等环境突发声；风直接吹向麦克风产生的气流声。
有效降噪深度覆盖45dB~90dB，硬件层面配套105dB高信噪比模拟音频链路，输出阻抗120Ω，最大输出1.07Vrms。模组自带完整ADC采集电路，无需额外搭配外置音频采集芯片，简化PCB布线难度。
2.2 AEC全双工回声消除：100dB背后的工程逻辑
绝大多数全双工设备都会出现外放声音被麦克风拾取形成循环回声，严重时产生刺耳啸叫。很多低成本方案只能通过压低喇叭音量换取基础消回音效果，直接损害用户使用体验。
AU-60的回声消除采用自适应滤波器+残余回声抑制双级结构，核心性能指标突出：最大回声抑制深度100dB，支持最长100ms空间回声延迟。100dB消除深度在实际场景中的含义是：普通会议室扬声器到麦克风的耦合损耗约20~30dB，AEC需再抑制40~50dB才能“听不见回声”，100dB理论深度意味着即便扬声器开到95dB SPL，残余回声仍可被压到0dB以下。算法支持双向同时发言，不存在吞音、语音断续等问题，全双工通话流畅自然。
回声参考信号的取值是工程设计中的关键环节。AU-60提供两种接入方案：
从功放输入端取信号：信号幅度小（通常<1Vrms），可直接连至AECIN，无需衰减
从功放输出端取信号：需串联阻容网络进行分压和隔直，常规5W功放推荐搭配1μF电容与10K电阻
2.3 BF波束成形：双麦定向拾音的两种工作逻辑
波束拾音功能仅在双PDM数字麦克风模式下启用，模组官方推荐双麦标准安装间距6cm。波束成形利用两个麦克风的物理位置差，通过算法形成空间指向性，像“聚光灯”一样只拾取人声方向的声音，侧面的噪音直接过滤。
波束定向拾音涉及两个关键角度参数：
中轴角度：波束指向的中心方向
拾音范围角度：以中轴为中心的覆盖宽度（例如±30°）
AU-60支持两种波束工作架构，可通过固件切换：
单波束单通道输出：波束默认中轴90°，有效拾音覆盖范围60°，重点强化设备正前方人声，大幅衰减侧向、后方环境杂音。适配可视门铃、桌面会议麦、户外采访录音类产品，波束中心角度和拾音覆盖角度均可通过固件自定义修改。
双波束双通道独立输出：两组定向拾音通道物理隔离，声道串音极低。专门面向智能工牌、双通道翻译设备、工业分区对讲产品，可同步拾取两个不同方向的声源，避免两个方向声源相互串扰。双波束模式下，两个声道声音互相不串音，定向拾音边界更清晰，对不需要的噪音及人声抑制更精准。
三、硬件资源与接口详解

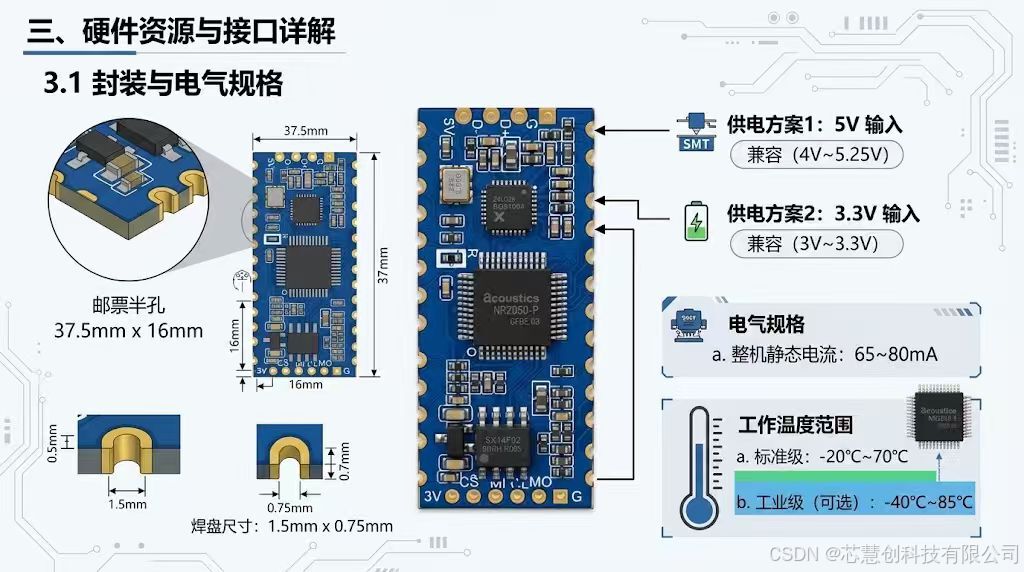

3.1 封装与电气规格
AU-60采用邮票半孔SMT贴片工艺，尺寸37.5mm×16mm，焊盘尺寸1.5mm×0.75mm。供电兼容双方案：5V输入（4V~5.25V）或3.3V输入（3V~3.3V）。整机静态电流65~80mA，工作温度范围-20℃~70℃，特殊需求下可通过更换主芯片适配工业级温度-40℃~85℃。
3.2 30针引脚功能全景
AU-60提供了30个引脚，功能覆盖全面：
脚位 功能 说明
1 MICOUT 麦克风降噪后模拟音频输出（单端，120Ω，最大1.07Vrms）
3 USPKOUT 下行播放音频输出（USB模式有效）
5-8 LRCK/BCLK/D_IN/D_OUT I2S数字音频接口（主模式，16kHz/16bit，飞利浦标准）
9/11 T2/T1 工作参数选择端口（默认高电平，对地触发切换）
12/13 3V3/+5V 双电压供电输入
14/15 DAT/CLK PDM数字麦克风接口
16/17 MIC-/MIC+ 模拟电容麦克风差分输入（默认程序）
19 3V3 数字麦克风3.3V供电输出（负载≤30mA）
20 USBKEY USB按键端口（电阻分压不同按键，对地触发）
21-24 SPI_MISO/MOSI/CLK/CS 外部MCU SPI控制接口
26 AECIN 消回音参考信号输入（最大6Vrms）
28/29 USB_D+/USB_D- USB数据端口
3.3 四档工作参数切换
AU-60预留了T1、T2两个参数切换端口，通过组合可实现四种不同拾音距离的工作参数：
T1 T2 工作参数 拾音距离
高 高 中距离（默认） 0.5~2米
高 低 近距离 0.1~0.2米
低 高 远距离 0.5~5米
低 低 超远距离 0.5~8米
在防啸叫扩音模式下，四组参数切换为AI降噪等级的区别。值得注意的是，以上排列并非固定，实际功能定义可根据需求重新编辑。

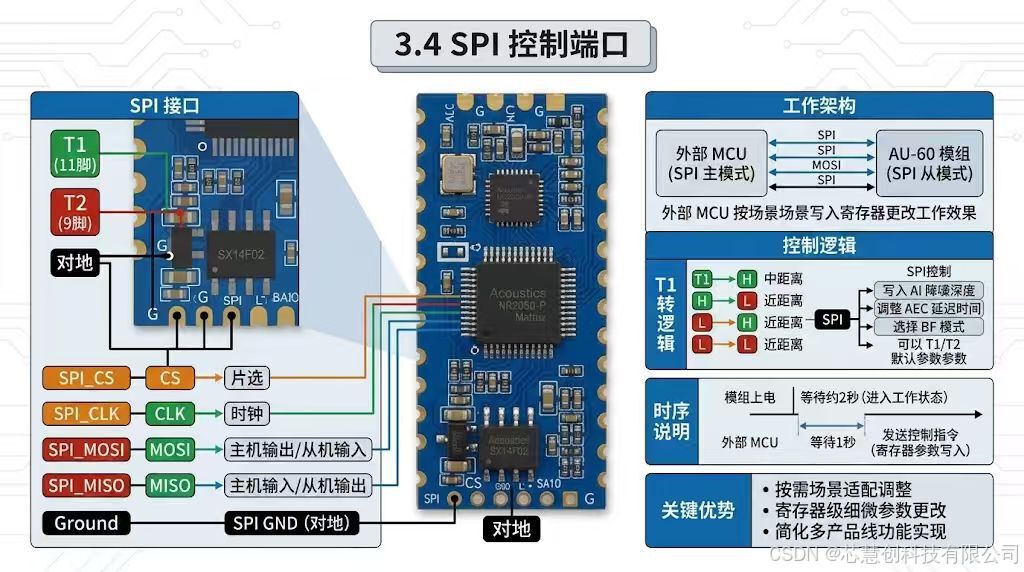

3.4 SPI控制端口
AU-60与以往模组不同之处在于预留了SPI端口。当设备主板需要对模组工作参数按使用场景适配调整时，可利用主板的SPI端口接入模组相关端口，写入相应寄存器参数更改工作效果。模组上电约2秒后进入工作状态，外部MCU延迟等待1秒后即可发送控制指令（模组主芯片SPI端口为从模式）。

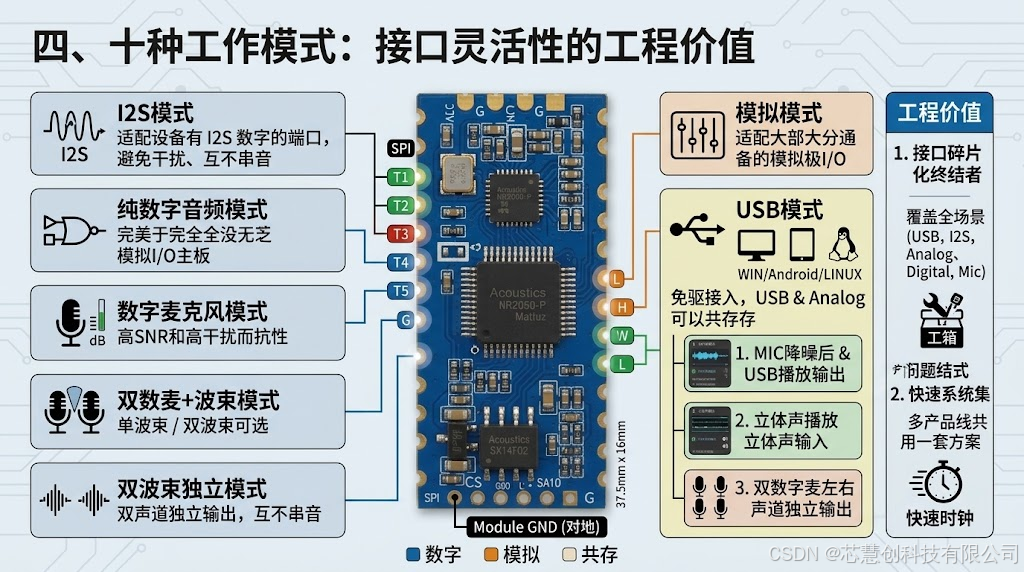

四、十种工作模式：接口灵活性的工程价值
AU-60提供多种系统连接模式，覆盖从纯USB免驱到纯模拟、纯数字的各种接入场景：
USB模式：在WIN系统、安卓系统、常用LINUX桌面系统下免驱接入，USB与模拟输入输出可同时存在
模拟输入输出模式：适配绝大部分通话设备主板的模拟输入输出方式
I2S数字音频模式：适配具有I2S数字音频端口的设备，避免模拟传输中的干扰串扰
纯数字音频输入输出模式：适合完全没有模拟输入输出的主板
数字麦克风模式：利用数字麦克风的高信噪比和抗干扰性能
双数字麦克风+波束模式：单波束/双波束可选
双波束独立输出模式：双声道独立输出，互不串音
USB模式下还支持三种不同功能定义：MICOUT和USPKOUT分别为MIC降噪后输出及USB播放输出；或为USB播放音频左右声道立体声输出；或为双数字麦克风左右声道独立输出（此时关闭USB播放输出）。
五、给硬件工程师的设计建议
5.1 参考信号取值的工程要点
AEC性能强依赖于参考信号质量。从功放输出端取参考信号时，务必串联RC阻容分压电路做隔离防护——常规5W功放推荐1μF电容+10K电阻。模组AECIN引脚最大输入幅度为6Vrms，远高于同类产品（A-29P为1Vrms），对功放输出信号的宽容度更高。
5.2 模拟输出的电平匹配
MICOUT和USPKOUT输出幅度为1.07Vrms，为低阻抗输出方式（120Ω）。当接入后端设备为小信号输入时，需增加阻容分压电路适配后端信号幅度（R1可选1K~10K，C1、R2为可选）。差分方式连接时，差分音频正负极都建议加入阻容匹配电路，防止音频信号削顶爆音。
5.3 数字麦克风供电注意事项
19脚3.3V输出是给外部数字麦克风供电使用，最大电流建议限制在30mA以内。考虑到数字麦克风体积小、贴片或焊接有不良几率，如果外部电源能提供3.3V，建议数字麦克风供电用外部电源而非模组19脚输出。

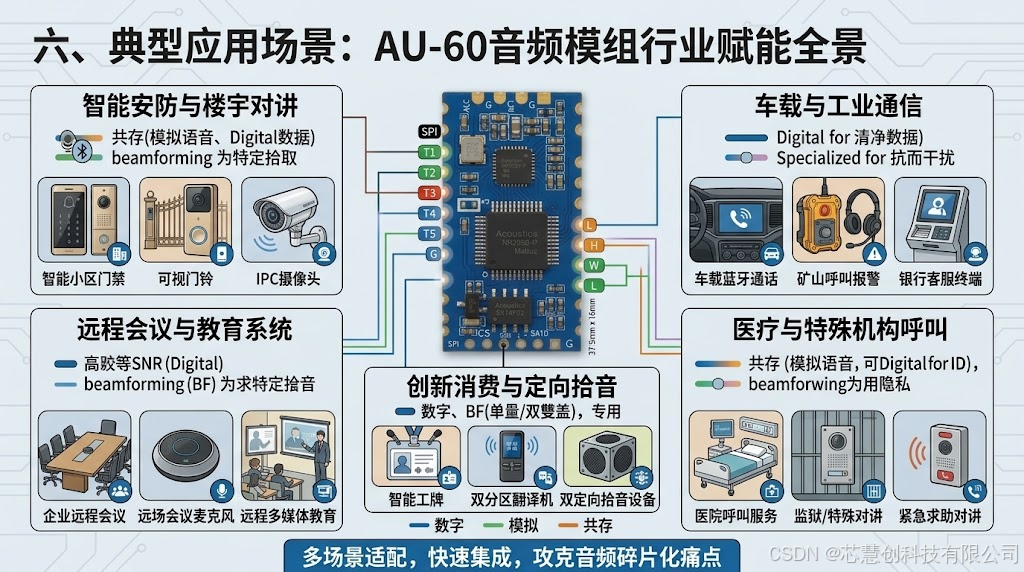

六、典型应用场景
AU-60可广泛应用于各类音频通话产品：智能小区与别墅门禁、车载蓝牙通话系统、智能远程多媒体教育通话系统、企业远程会议设备、矿山矿井呼叫报警系统、监狱/医院呼叫服务通话系统、智能工牌与双分区翻译设备、双定向拾音设备、IPC摄像头与可视门铃设备等。
七、结语
AU-60以“一颗模组替代多芯片堆叠”为设计理念，将AI降噪、100dB AEC回音消除、双波束定向拾音三大核心技术整合于37.5mm×16mm的小体积封装内。对于硬件工程师而言，这意味着无需在算法调参、多芯片选型、接口匹配上耗费大量精力——模组的声学算法出厂即固化，硬件工程师只需关注接线和结构适配。USB免驱、双电压供电、SPI可编程控制等特性进一步降低了系统集成门槛，使其成为各类音频通话设备高效、可靠的语音前端解决方案。
