系列前置：Linux 开发工具、Makefile、GDB 调试、进程 fork 创建 本篇聚焦：Linux 进程五大核心状态，内核链表的「绳子穿实体」设计、PCB (task_struct) 与队列底层原理，配套 Ubuntu 实操模拟；僵尸 Z、孤儿进程留作下篇《进程等待与退出》讲解

1. 前言：操作系统理论状态 vs Linux 真实进程状态

很多教材画的操作系统进程状态图是理论模型：新建 → 就绪 → 运行 → 阻塞 → 结束，还有挂起就绪、挂起阻塞。 但 Linux 内核没有完全照搬这套理论，内核把状态做了简化与细分，我们在ps命令看到的STAT字符（R/S/D/T/t）就是内核里 task_struct 里面记录的状态标记。

核心一句话： 理论模型用来理解宏观流程；Linux 内核的 R/S/D/T/t 是操作系统真实落地实现。 进程所有状态信息，全部保存在 PCB 结构体 struct task_struct 里面，PCB 常驻内存，就算进程被挂起交换到磁盘，PCB 不会换出！

进程的本质：PCB（task_struct） + 代码段 + 数据段

• PCB：内核用来管理进程的控制块，保存 PID、状态、优先级、链表指针等全部管理信息
• 代码 & 数据：程序的指令、变量，放在内存；内存不够时可以换入 / 换到磁盘交换分区 swap

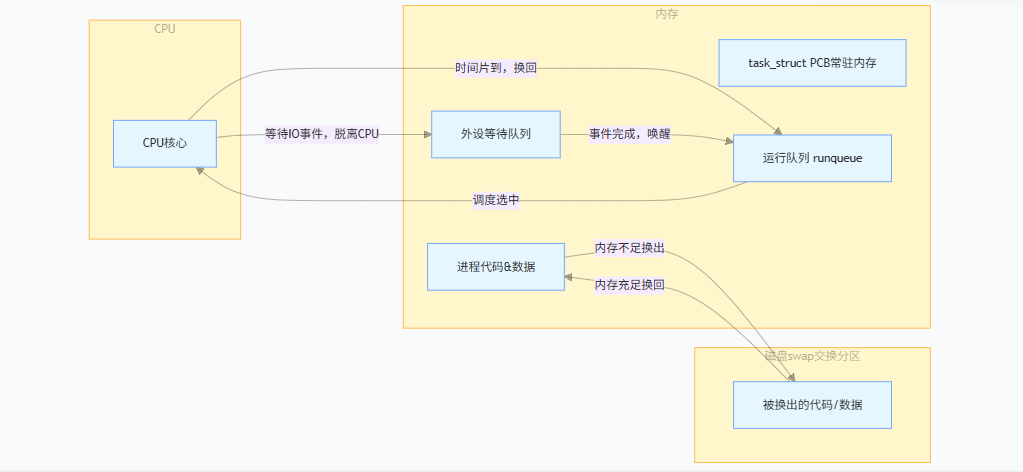

队列模型（重中之重）：

2. 基础概念铺垫：PCB (task_struct)、硬件与三大队列

2.1 PCB task_struct

Linux 内核中，每一个进程，在内核里都会生成一个struct task_struct结构体，也就是 PCB 进程控制块。 里面包含：PID、PPID、进程状态 state、优先级、内存指针、文件描述符、嵌入式链表成员struct list_head links。

重点：PCB 永远保存在内存，哪怕进程代码被换到磁盘 swap，PCB 不会被换出去。内核必须靠 PCB 找到这个进程。

2.2 三大队列的本质：链表

队列底层全部是内核双向循环链表，链表节点不是整个 task_struct，而是嵌入在 task_struct 里面的list_head。

• 运行队列 runqueue：放所有就绪 R 状态的进程，CPU 调度器在这里挑选进程分配时间片。进程只要在运行队列，就代表具备运行资格。
• 设备等待队列：进程发起 IO（读磁盘、读键盘），需要等待外设，进程进入阻塞。内核会把 PCB 的链表节点，从运行队列摘下来，挂载到外设对应的等待队列。此时进程不再抢占 CPU，静静等待外设事件完成。
• 交换挂起队列：内存不足，内核把进程的代码段、数据段写入磁盘 swap 分区，释放物理内存；PCB 依旧留在内存，加入挂起队列。

区分： 阻塞：进程代码数据还在内存，只是不抢占 CPU，挂在设备等待队列。 挂起：进程代码数据写到磁盘 swap，只有 PCB 留在内存，属于内存不足时的特殊场景。

2.3 外设设备树

Linux 所有硬件（磁盘、网卡、键盘）在内核都抽象成设备，每个设备自带独立的等待队列。 比如进程读硬盘文件，进程就挂载到磁盘设备的等待队列；进程等待键盘输入，挂载到键盘设备等待队列。

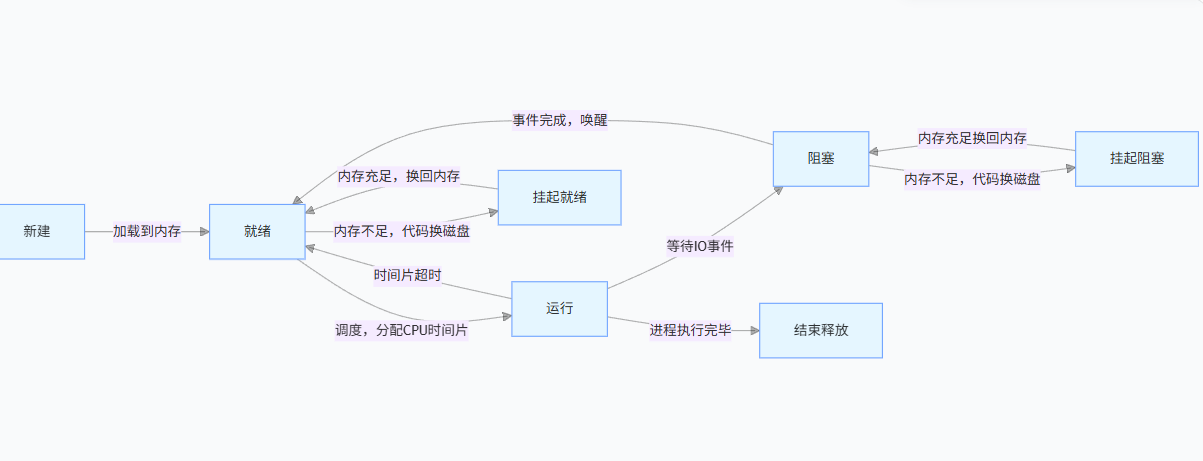

3. 进程全状态流转总图（理论模型）

⚠️注意：Linux 内核没有单独区分「就绪」和「运行」，统一标记为 R 状态，只要进程在 runqueue 运行队列里，STAT 就是 R。哪怕此刻没有正在占用 CPU，也是 R。

4. Linux 内核真实进程状态详解（R、S、D、T、t）

内核源码中，task_struct里面 state 成员记录状态，我们用ps aux看到 STAT 字段就是状态。

表格

4.1 R 状态 Running 运行 / 就绪态

一句话：只要 PCB 挂在运行队列 runqueue，状态就是 R。不一定此刻正在 CPU 上跑！ CPU 时间片很短，CPU 高速切换多个进程，绝大多数 R 状态进程只是排队就绪。

• 当 CPU 调度选中，拿到时间片：真正在 CPU 运行
• 时间片用完，放回 runqueue：依旧是 R 就绪态

✅模拟方法：写死循环无 IO 代码，不 sleep、不等待外设。

// r_test.cpp
#include <iostream>
int main()
{
while(true)
{
// 死循环，无IO，持续占用CPU
}
return 0;
}

编译运行

g++ r_test.cpp -o rtest
./rtest

新开终端查看：

ps aux | grep rtest

STAT 列会看到R+，+代表进程在前台运行。

4.2 S 状态 Sleeping 可中断睡眠（浅阻塞）

一句话：进程正在等待某个事件（键盘输入、sleep 休眠），PCB 从运行队列摘下，挂载设备等待队列。可以被信号唤醒。 我们写sleep(1)，进程主动放弃 CPU，进入 S 状态；发送 kill 信号，可以直接终止这个进程。

✅模拟代码：

// s_test.cpp
#include <iostream>
#include <unistd.h>
int main()
{
while(true)
{
std::cout << "进程pid: " << getpid() << std::endl;
sleep(1); // 主动休眠，进入S状态
}
return 0;
}

g++ s_test.cpp -o stest
./stest

新开终端执行ps aux，STAT 显示S+。 此时执行kill -9 进程pid，进程直接退出，S 状态能被信号杀死。

4.3 D 状态 Disk Sleep 不可中断深度睡眠

一句话：进程正在等待磁盘 IO 完成，不可被信号打断，常规 kill 命令无法杀死进程。 目的：保护磁盘 IO 的数据一致性。 场景：进程往磁盘写入数据，磁盘硬件读写过程中，内核不允许进程被中断。如果中途杀掉进程，磁盘数据会损坏丢失。 进程 PCB 此时挂载磁盘设备等待队列，D 状态。

⚠️重要提醒：D 状态不建议手动模拟！ D 状态进程无法被 kill -9 杀死，只能等待 IO 结束，或者直接重启服务器。线上服务器出现大量 D 进程，会导致服务器卡死，只能重启。 模拟 D 状态会造成虚拟机卡死风险，仅讲解原理，不推荐实操。

4.4 T 状态 Stopped 停止状态

一句话：进程被暂停冻结，PCB 保留，所有代码暂停执行，收到 SIGCONT 恢复运行。 使用信号SIGSTOP（Ctrl+Z）触发。

✅模拟操作：

./stest

终端输出：进程已经停止，状态变为 T

ps aux | grep stest

STAT 字段显示T。 4. 恢复进程执行：

fg
# 或者发送信号
kill -SIGCONT pid

4.5 t 状态 Tracing stop 追踪停止

一句话：GDB 调试打断点的时候，进程停在断点处，状态为t。属于调试器追踪暂停。

✅模拟步骤：

g++ s_test.cpp -o stest -g

gdb ./stest

b main
run

T 和 t 的区分：

• T：普通暂停，Ctrl+Z/SIGSTOP，普通暂停
• t：被调试器 GDB 追踪暂停，断点专用状态

5. Linux 内核链表：task_struct 的设计精髓「同一块 PCB，多条独立链表」

5.1 传统链表 VS Linux 嵌入式 list_head 链表

传统单向 / 双向链表写法：链表节点里面放数据

struct Node{
int data;
struct Node* next;
struct Node* prev;
};

缺点：每一种数据结构，都要重新写一套链表代码，无法复用。

Linux 内核的思路反过来：数据结构体里面嵌入链表钩子list_head

struct list_head{
struct list_head *next;
struct list_head *prev;
};

struct task_struct{
// 一堆进程属性 pid、state…
struct list_head links; // 嵌入在PCB内部的链表钩子
};

比喻：PCB 是主板，list_head就是主板上的多个插座（links 钩子）。 不同链表（全局 tasks 链表、runqueue 运行队列、设备等待队列），插在 PCB 不同插座上。同一块 PCB，可以同时挂在多条完全独立的链表里面。也就是经典的绳子穿实体设计。

5.2 offsetof 宏原理：通过链表指针找回整个 PCB

我们拿到list_head *指针，如何反向找到完整的task_struct？ 核心宏offsetof：计算结构体成员，距离结构体起始地址的偏移量。

#define offsetof(type, member) ((size_t)&((type*)0)->member)

公式：结构体首地址 = 成员地址 – 成员偏移量 内核container_of宏就是基于这个原理，拿到链表指针，反向拿到整个 task_struct。

5.3 进程在队列间流动的本质：只修改链表钩子，不拷贝 PCB！

进程从运行态进入阻塞（等待磁盘 IO），内核只做两件 O (1) 操作：

没有拷贝整个 task_struct！只修改两个指针，性能极高，这就是 Linux 内核链表设计的强大之处。

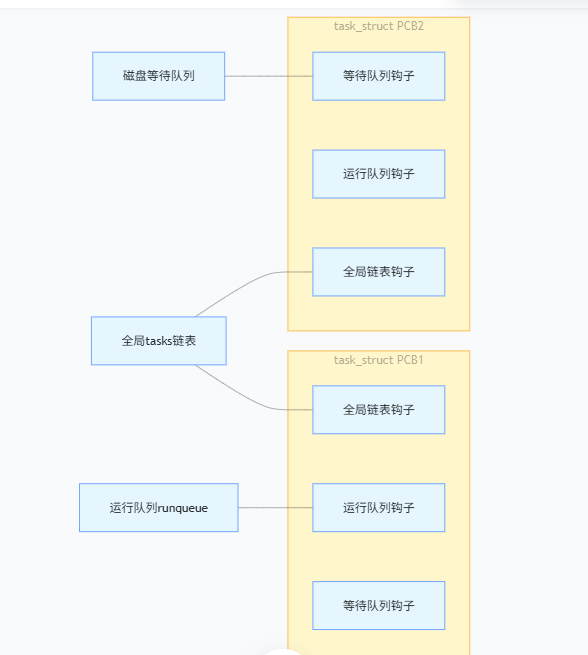

5.4 三条独立链表（同一 PCB，多根绳子）

当进程状态变化，只是把 PCB 从一根绳子摘下，挂到另一根绳子。PCB 实体不变，只改动链表指针。

6. 进程状态实操：Ubuntu 模拟 + 查看状态命令

6.1 查看进程状态工具

① ps aux（最常用，静态快照）

ps aux

字段STAT就是进程状态，额外后缀含义：

• + 前台进程
• s 会话组长
• l 多线程

② top /htop（动态实时查看）

top

实时刷新 CPU、进程状态。

6.2 R 状态模拟（前面代码）

死循环无 IO，持续占用 CPU，ps 看到 R。

注意：如果机器 CPU 多核，有其他进程抢占，偶尔状态会短暂切换，但绝大多数为 R。

6.3 S 状态模拟

sleep 休眠代码，进程等待时间事件，STAT=S，可以 kill 杀死。

6.4 T 状态模拟

运行程序，Ctrl+Z，进程暂停，STAT=T；fg恢复。

6.5 t 状态模拟

gdb 加断点调试，进程停在断点，ps 看到 t 状态。

6.6 D 状态说明

D 是不可中断深度睡眠，不建议模拟。 D 状态进程等待磁盘 IO，kill -9无法终止。如果手动构造 D 进程，虚拟机大概率卡死，只能重启。

什么时候会出现 D：大量磁盘读写、硬盘故障、NFS 网络磁盘挂载异常。排查 D 进程只能等待 IO 完成或者重启。

7. 交换分区 & 进程挂起状态（内存不足场景）

当物理内存不足，操作系统会触发内存回收，把进程代码、数据写入磁盘 swap 交换分区。

关键点： ✅ PCB (task_struct) 仍然保留在内存，不会换出去 ✅ 进程代码段、数据段放到磁盘 swap 分为两种挂起：

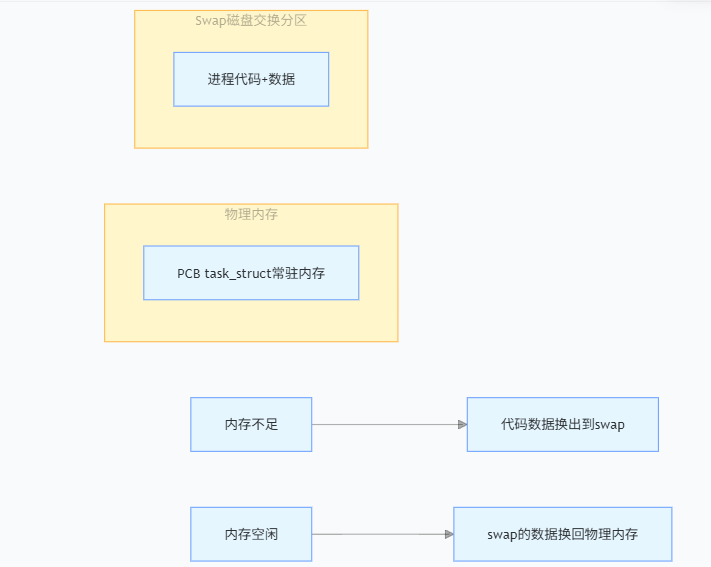

图形文字描述

挂起和阻塞的区别：

• 阻塞：代码数据还在物理内存，PCB 放到设备等待队列，只是不抢占 CPU
• 挂起：代码数据放到磁盘 swap，释放物理内存，PCB 依旧留在内存

Linux 的 ps 命令没有单独标记挂起就绪 / 挂起阻塞，内核底层存在这个机制，用户态 ps 不直接展示。

8. 全文总结

9. 下回分解预告

本篇到此结束，Z 僵尸进程、孤儿进程留作下一章《Re:Linux 系统篇（十）进程退出与进程等待》 预告要点：
