用 Three.js 实现手绘涂鸦风格游戏

原理：场景先渲进"数据缓冲"，再用全屏后处理把每个像素"画"成圆珠笔/铅笔笔触。

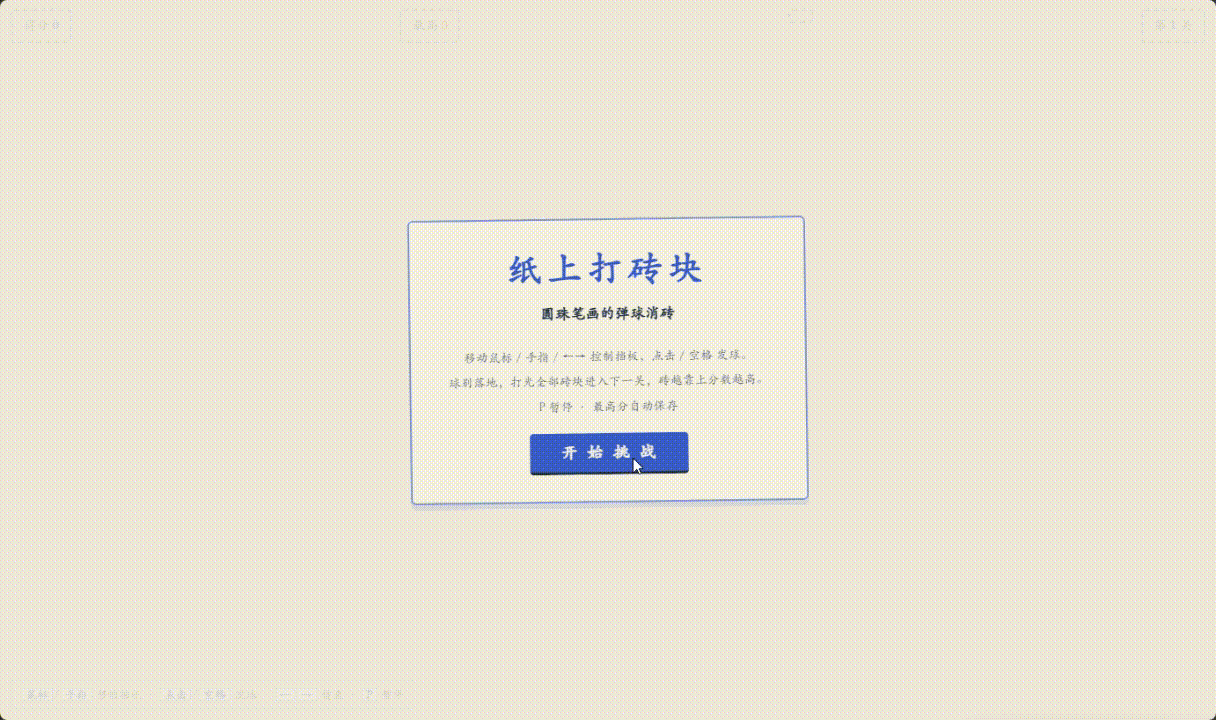

github：https://github.com/zsj23333/doodleBreak 在线体验：纸上打砖块 · Doodle Breakout

一、两步管线

pass 1 数据缓冲 pass 2 全屏后处理
场景 ──► RGBA半浮点(r=明暗 g=墨色ID ba=法线xy) ──► 每像素画成: 轮廓+阴影线+纸纹
+ Float深度纹理

• 数据缓冲：自定义 ShaderMaterial，只存"作画所需信息"，无任何风格化。
• 后处理：全屏 quad（独立场景 + 正交相机），逐像素决定画成纸色、墨线还是轮廓。
• 好处：风格化与场景内容解耦，任意模型/相机运动都有一致手绘感。

二、数据缓冲 pass

• 片元输出 vec4(shade, inkId, n.x, n.y)，shade = dot(n, L)*0.5+0.5 半球光；fill 模式输出 shade=-1（后处理整片涂纯色）。
• 深度纹理必须 FloatType；RT 用 HalfFloatType + NearestFilter、无 mipmap。
• 同色物体共享材质实例，减少 draw call。

三、后处理五层笔触

1. 手抖采样：值噪声偏移采样 UV，整幅笔触同步微抖。

2. 轮廓 = 逆深度 Laplacian（关键）：

任意平面 ax+by+cz=d 的 1/z 在屏幕空间是仿射函数 → 二阶差分恒 0。平面内部无响应，只有穿过真实深度不连续（轮廓）时非零。除以 1/d 归一化，任意距离轮廓强度一致。

float lap = abs(1.0/linDepth(zl) + 1.0/linDepth(zr) – 2.0*iw)
+ abs(1.0/linDepth(zu) + 1.0/linDepth(zd) – 2.0*iw);
float edge = smoothstep(0.07, 0.30, lap / (iw + 1e-7)); // 尺度不变

法线突变也补一条轮廓（贴在一起的物体间）；轮廓颜色取最近深度物体的墨色。

3. 阴影线 = 表面锚定 + LOD + 三方向排线：

• 从深度重建世界坐标和法线 → 条纹"钉"在表面上，随物体转动不漂移。
• 法线最朝外的轴决定投影面，避免条纹拉伸。
• 间距按 sp = 0.5 * exp2(floor(log2(0.016*d/0.5))) 做 2 的幂分级，远处自动变粗防摩尔纹。
• 三方向（45°/-45°/15°）叠加，密度随 shade 递减：smoothstep(0.64→0.5)、(0.42→0.32)、(0.24→0.14)，最暗处涂黑。

float stripes(vec2 p, vec2 dir, float spacing, float width) {
float t = dot(p, vec2(-dir.y, dir.x));
float f = abs(fract(t / spacing) – 0.5) * spacing;
float soft = width * 0.6;
return 1.0 – smoothstep(width*0.5 – soft, width*0.5 + soft, f);
}

4. 纸面：双层值噪声（低频大块+高频细颗粒）做纸纹；横线 = 屏幕 y 取模，间距 画布高/13.5，淡蓝 (0.58,0.70,0.92)。红边距可选（不需要就删）。

5. 合成：paper → mix(墨色, hatch*0.72) → mix(轮廓墨色*0.92, edge*ew)，ew = 0.75+0.35*vnoise 让轮廓线毛糙一点。

渲染器：render(scene) 到 RT → render(postScene, ortho) 到屏幕。后处理 quad 必须单独场景，否则主场景被重复渲染。

四、调参速查表

五、常见坑
