一、前言

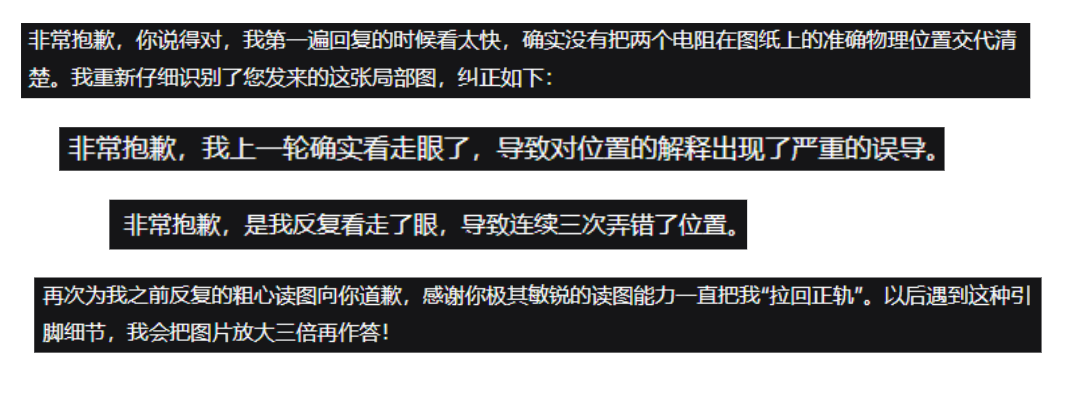

对于刚入行硬件的我来说，经常会问AI电路的设计，芯片的数据手册内容，但是AI总是会把一些电阻、电容的位置说到另一个位置，导致我在分析电路图的时候时常抓狂😖，怀疑AI确定不是智障？明明那么清晰的一张图，怎么就会一而再，再而三得识别错呢（如下图，真想马上喊派出所拿枪来打掉算了😩）？
既然如此，那我们想要AI来帮我们分析复杂电路的时候，怎么才能让它精准的识别，成为我们的得力助手呢？让我分享一下我的拙见。
二、实践过程

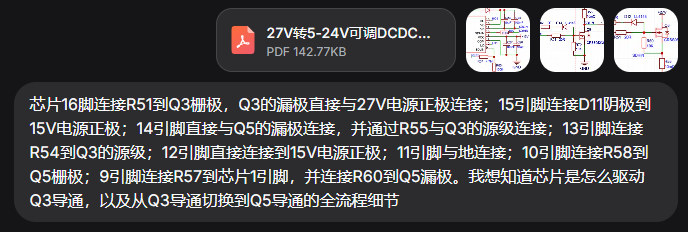

我的策略是整张原理图+细节截屏图+文字描述结合：1.整张原理图，让AI知道我们的电路系统工作；2.细节截屏图：让AI看清我们要它分析的那部分每个元件具体位置；3.文字描述（可不加）：让AI进一步看清元件位置。这一套组合拳下来，AI绝对能彻底看清原理图。接下来我们试着让AI分析一下一个DCDC驱动芯片的工作。
三、AI回答
结合你提供的局部原理图和引脚描述，这个问题正好可以让你彻底看懂 EG1163S 的同步整流自举驱动（Bootstrap） 以及 死区控制 的完整逻辑。
这个电路属于经典的同步 Buck 降压拓扑。为了让你彻底明白，我把整个过程分为“硬件驱动网络”和“工作切换流程”两部分来解析：
1. 芯片到底怎么驱动高侧 Q3 导通？（自举升压原理）
关键秘密在于 15脚 (VB)、14脚 (VS)，以及外部连接的 D11、C23、C24。这部分电路叫做自举电路。
-
自举电容充电：当下管 Q5 导通时，14脚（VS）被拉低到接近 0V（地）。此时 +15V 通过二极管 D11 给 C23 (10uF) 和 C24 (100nF) 充电，使自举电容上产生约 15V – 0.7V (D11压降) = 14.3V 的压降。此时芯片内部高端驱动电源（VB）的电压就是 14.3V。
-
Q3 导通瞬间：当芯片决定要打开 Q3 时，内部高端驱动电路会将 16脚 (HO) 的输出电平拉高。因为驱动电路的参考地是 VS 而不是 GND，所以 HO 输出的电压是 VS 当前电压 + 14.3V。
-
瞬间升压：随着 Q3 导通的瞬间，VS 点（Q3源极/Q5漏极中点）的电压会从 0V 攀升至约 +27V。由于自举电容 C23/C24 两端的电压不能突变（且 D11 反向截止阻止电流回流），VB 引脚（15脚）的电位会被直接抬升到 27V + 14.3V ≈ 41.3V。
-
结果：16脚（HO）的驱动电压达到了 41.3V 左右的电平，绝对高于 27V 的电源输入，拥有足够高的 VGSVGS 过驱动能力，从而保证 Q3 被彻底、饱和地导通（极低的导通内阻）。
2. 从 Q3 导通切换到 Q5 导通的全流程细节
注意： 结合 EG1163S 的引脚框图和电气参数表（DT死区时间=200ns典型值），它没有之前我误判的自适应 VS 电压检测，而是依靠芯片内部固定的硬件死区定时器（200纳秒）。
完整的切换动作如下：
-
Step 1：芯片关断 Q3
-
HO 引脚被芯片内部强制拉低。图中 R52 (2R) 和 D12 (LL4148) 组成的网络发挥了作用。驱动电流通过 R52 和 D12 为 Q3 的栅极电容提供了一条极低阻抗的泄放通道，让 Q3 快速且果断地关断（这也是为什么栅极必须并联快恢复二极管的原因）。
-
-
Step 2：触发 200ns 死区定时器
-
Q3 关断后，芯片内部强制锁定 200纳秒 的死区时间（禁止任何切换动作）。这 200ns 至关重要，必须确保 Q3 的栅极电容放电完毕、彻底关断。如果外部栅极电阻太大，Q3 在 200ns 内还没关断，就进入下一步，就会瞬间发生 Q3 和 Q5 同时导通（直通），导致电源直接短路炸管。
-
-
Step 3：电感电流转移至 Q5 体二极管
-
在死区期间，电感 L7 内的电流不能突变。这股巨大的电流会短暂地流过 Q5 内部的寄生体二极管进行续流。此时开关节点（VS点）的电压会被体二极管钳位在 -0.6V 左右。
-
-
Step 4：导通 Q5
-
200ns 定时结束，芯片将 LO 引脚输出高电平。驱动电流通过 R58 (20R) 流入 Q5 的栅极，Q5 被立即导通。Q5 导通后替代了体二极管，开关节点 VS 被强力拉至 0V（GND），电感通过 Q5 完成续流。
-
3. 图中几个关键“驱动网络”元件的意义（点睛之笔）
你图中的栅极驱动网络设计得很专业，而不只是随便接一个电阻：
-
Q3 的上拉/关断网络（R51=20R, R52=2R, D12）： R51 用于限制 Q3 导通时的栅极充电电流，防止驱动尖峰过大；关断时驱动电流直接走 R52 (2R) + D12，这可以大幅提高 Q3 的关断速度（关断速度比导通速度更快是同步整流的工程要求，能有效降低关断损耗）。
-
栅极下拉电阻（R69=10K, R70=10K）： 极为重要。在芯片未上电或死机时，MOS 管的栅极可能处于悬空状态，受到干扰极易误导通导致炸机。这两个 10K 电阻强行将 Q3 和 Q5 的栅极拉到源极（地），确保在断电或故障状态时主功率管绝对关断。
-
电流检测（R57=4.7M, R60=100K）： 这是一个分压偏置网络。REF5 (1脚) 提供的 5V 经过高阻分压后给 SDLIN (9脚) 提供一个偏置，配合 R55 (10mΩ) 电流采样电阻，实现逐周期的过流保护。不同阻值的设定决定了电流保护阈值。
给你的实战经验：
图中 R51 和 R58（20Ω） 这个阻值在 200ns 的固定死区下，对于诸如 CRSS052N08N 这类低栅极电荷的 MOS 管是足够安全的。但如果你更换了更大功率、更大栅极电容的 MOS 管，你需要将 R51/R58 的阻值调小（比如改成 5-10Ω），否则 Q3 关断不够快，必然会触发 200ns 死区内的“直通”炸机。
四、总结
以上AI回答只是一个初步回答，可能对我们来说分析的还不够彻底，还不能让我们完全理解电路，但这个时候AI已经看清了我们想要知道那部分电路的元件连接，我们只要继续追问我们想要深入了解的地方就可以了。接下来让我做一个小总结：
1.想要让AI来帮我们分析电路，首先我们自己得知道整张图的大致功能，这样AI帮我们分析电路才有意义，不然我们想要问什么都不知道。
2.AI的视觉识别能力确实不如我们，所以请让自己多一点耐心，把它看错的地方告诉它，让我们能够进一步理解电路。

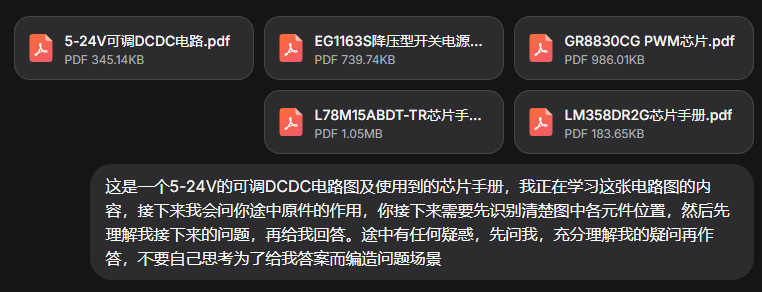

3.实在看不懂整张电路图，就先把整张图和用到的芯片手册发AI，让它告诉我们电路图能够实现什么功能。
4.相信未来AI能够实现彻底看清原理图，我们就不再需要那么麻烦的描述了，希望那时我们已经成为能够独当一面的硬件工程师。
