二层交换机：概念、特性与设计实践

本文从工程实践角度系统介绍二层（L2）交换机的核心转发行为、常见特性以及在园区和数据中心网络中的典型设计考量，适合作为超过4页的技术参考，供以太网LAN设计和运维人员使用。

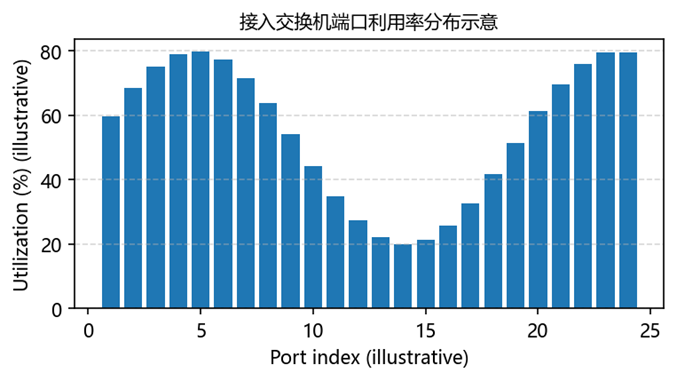

图1：一台24端口二层交换机端口利用率分布的示意图，展示链路负载的不均衡性（示意）。

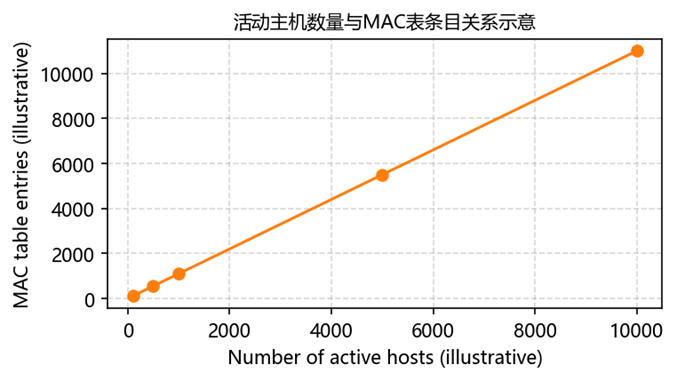

图2：活动主机数量与交换机MAC地址表条目之间关系的示意曲线（示意）。

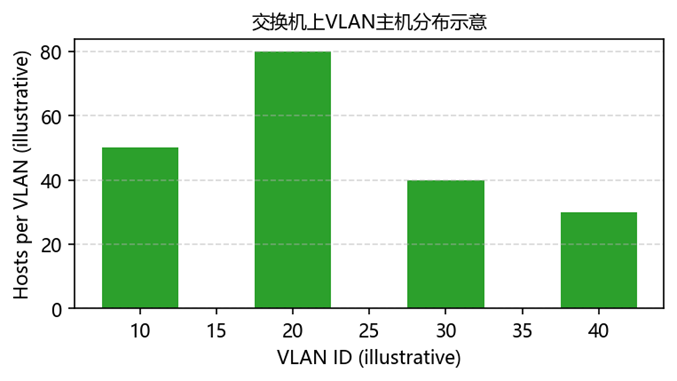

图3：交换机上各VLAN主机数量分布的示意柱状图，用于说明分段密度（示意）。

表1：二层交换机核心功能及实现机制示意。

表2：二层交换机常见特性、目的及配置要素。

表3：在接入网络中部署二层交换机的典型设计方面及参数。

1. 二层交换机在以太网中的角色

二层交换机是以太网LAN的基本构件，在数据链路层工作，基于MAC地址在广播域内转发帧。在园区网络中，二层交换机通常实现接入层，为终端设备提供接入端口。

由于二层交换机不参与IP路由，其转发行为相对简单且高速，但必须通过合理设计避免环路、管理广播流量并利用VLAN实现分段。

2. MAC学习与转发

二层交换机通过检查入向帧的源MAC地址来学习MAC表，将MAC地址与入端口的映射写入或更新表项。在转发时，交换机根据目的MAC查表；若命中，则仅向对应端口转发，若未知，则在VLAN内对所有端口进行泛洪。

MAC表项在设定的老化时间后会被删除，以移除过期映射。在存在大量临时设备或虚拟机的环境中，需要合理调节老化时间和MAC表容量。

3. VLAN与广播域

VLAN将物理交换机逻辑划分为多个广播域。接入端口通常属于单一VLAN，而Trunk端口通过标记承载多VLAN流量。VLAN分段有助于减少广播范围、提高安全性并支持多租户设计。

二层交换机通常在每个VLAN维持独立的MAC表。在设计VLAN时，需要在分段粒度（更多VLAN）和管理复杂度（更多配置和生成树实例）之间取得平衡。

4. 生成树与环路防护

交换机之间的冗余物理连接可能形成二层环路，导致广播风暴和网络不稳定。生成树协议（STP及其变体RSTP、MSTP）通过选取根桥并将部分端口置于阻塞状态，构建无环路的逻辑拓扑。

正确配置生成树需要为各实例选择合适的根桥、调整优先级，并确保设计意图（例如主/备路径）与协议行为一致。配置不当可能导致路径选择不合理甚至业务中断。

5. 端口类型与接入控制

二层交换机区分接入端口（连接终端设备）与Trunk端口（连接交换机或上联）。端口安全和802.1X认证等机制用于控制接入设备和限制可用MAC地址。

良好实践包括为接入端口分配合适VLAN、限制MAC学习数量并为IP电话设备配置专用语音VLAN。

6. QoS与流量管理

尽管二层交换机主要处理帧，但多数设备支持QoS特性，可对流量进行分类、标记和排队，从而在纯二层段内为语音、视频和控制流量提供优先保障。

QoS策略设计需明确业务类别，将其映射到CoS或DSCP值，并配置合适的调度和缓冲参数。配置不当的QoS可能削弱关键流量或导致普通流量被过度限制。

7. 监控与故障排查

对二层交换机的监控包括端口上下线事件、错误计数器、利用率和MAC表变化等。SPAN/RSPAN等端口镜像功能可用于抓包诊断，SNMP提供对计数器和状态的访问。

常见故障排查场景包括定位环路、修复VLAN配置错误、处理MAC漂移以及识别故障线缆或光模块。清晰的交换机拓扑和VLAN映射文档是提升排查效率的关键。

8. 接入网络设计模式

在园区网络中，接入交换机通常部署在楼层弱电间，通过上联连接至汇聚交换机。常见设计模式包括采用双上联并进行链路聚合、按楼层划分VLAN并限制广播域规模。

设计考量包括过订阅比、终端PoE供电需求、弱电间物理安全以及对关键区域（如机房和实验室）的冗余要求。

9. 数据中心中的二层交换

在数据中心，二层交换机可作为机架顶部（ToR）或列尾设备，将服务器连接到上层网络结构。根据设计需要，二层域可以保持较小以限制故障影响，或适度扩展以支持工作负载迁移。

VXLAN和EVPN等技术将许多二层功能迁移到叠加网络中，但底层物理交换机仍需提供基本的二层转发、VLAN标记和对封装流量的QoS支持。

10. 向L2/L3一体化设备的演进

现代交换机通常同时支持二层和三层能力，淡化传统L2交换机与路由器之间的界限。工程师需要决定在何处进行路由、L2域扩展到何种范围以及如何与上层自动化和SDN控制器集成。

即便网络采用叠加和可编程织网，理解二层交换机的行为仍是基础，因为物理连接和基本交换最终支撑所有更高层功能。
