🎯 本文定位：计算机视觉 × YOLOv10 核心架构原理篇 📅 预计阅读时间：约 45～60 分钟 🏷️ 难度等级：⭐⭐⭐☆☆（进阶级） 🔧 技术栈：Python 3.9+ · PyTorch 2.0+ · YOLOv10 · ByteTrack · OpenCV · NumPy

全文目录：

- 📌 上期回顾
- - NMS的根本问题
  - YOLOv10的NMS-Free核心思路
- 🎯 本节主题：一致双重标签分配 Consistent Dual Assignments 原理
- - 一、从一个根本性的问题说起
  - 二、标签分配的背景知识：从暴力匹配到动态分配
  - - 2.1 标签分配是什么？
    - 2.2 标签分配方法的演进历程
  - 三、One-to-One分配的困境：为何朴素方案不奏效
  - - 3.1 匈牙利算法：端到端检测的经典方案
    - 3.2 朴素的"直接用One-to-One训练"为什么不行
  - 四、一致双重标签分配：核心思想
  - - 4.1 整体架构设计
    - 4.2 一致性的含义：为什么叫"Consistent"？
    - 4.3 为什么"一致性"是解决训练困难的关键？
  - 五、数学原理深度解析
  - - 5.1 TAL（Task-Aligned Learning）标签分配细节
    - 5.2 一致性约束的数学形式
    - 5.3 推理时的简洁性
  - 六、与其他方案的对比分析
  - - 6.1 方案对比矩阵
    - 6.2 与DETR系列的对比
    - 6.3 与RT-DETR的对比
  - 七、完整代码实现与解析
  - - 7.1 环境准备
    - 7.2 TAL核心实现
    - 7.3 一致双重标签分配器
    - 7.4 可视化：理解分配过程
    - 7.5 代码解析
  - 八、训练动态分析：一致性如何影响收敛曲线
  - - 8.1 三个训练阶段的分配行为变化
    - 8.2 损失曲线的期望行为
  - 九、工程实践中的注意事项
  - - 9.1 topk的选择
    - 9.2 不同输入分辨率下的行为
    - 9.3 密集场景下的挑战
  - 十、从直觉上理解：一个生动的类比
  - 十一、与论文的对应关系
- 🔮 下期预告：One-to-Many Head 训练阶段丰富监督信号解析
- 📌 附录
- 🫵 Who am I?

写在前面：如果你跟着这个专栏一路走到这里，恭喜你已经跨过了"YOLO为什么要去掉NMS"这道坎。上一节我们聊透了NMS-Free的核心思想，今天这一节是整个YOLOv10架构设计中我个人最喜欢的部分——一致双重标签分配（Consistent Dual Assignments）。这个机制听起来有点绕，但一旦你理解了它解决的问题，你会觉得这个设计真的很优雅，甚至有点妙。

📌 上期回顾

在上期《YOLOv10【第二章：核心架构原理篇·第3节】YOLOv10 NMS-Free 检测思想详解！》内容中，我们深度剖析了YOLOv10为何要彻底抛弃NMS（Non-Maximum Suppression，非极大值抑制），以及它是如何做到这一点的。让我们用最简洁的语言回顾核心要点：

NMS的根本问题

传统YOLO（包括v5、v8等版本）在推理阶段，模型会为同一个目标预测出大量候选框（Bounding Box）。这些重叠的候选框需要通过NMS进行过滤——保留置信度最高的那个，抑制其余重叠框。

NMS的代价是双重的：

第一，它引入了额外的推理延迟。NMS本身的计算复杂度随着候选框数量增加而上升，在密集场景下尤为明显。更致命的是，NMS无法被完整地融入端到端的训练优化流程——它是后处理模块，梯度无法流过它。

第二，NMS依赖超参数（IoU阈值、置信度阈值），这些参数需要针对不同数据集、不同场景进行精心调优。一旦参数设置不当，要么误删真实目标，要么保留过多重复框。

YOLOv10的NMS-Free核心思路

YOLOv10的回答是：与其在后处理阶段去重，不如在训练阶段就让模型学会"每个目标只输出一个预测框"。

为了实现这个目标，YOLOv10引入了两个Head：

One-to-Many Head：训练阶段使用，一个真实目标可以匹配多个预测框，提供丰富的监督信号；
One-to-One Head：推理阶段使用，一个真实目标严格对应一个预测框，无需NMS。

这个设计的核心挑战在于：如何让One-to-One Head在训练时获得足够好的优化信号？这正是本节要解答的问题——一致双重标签分配机制。

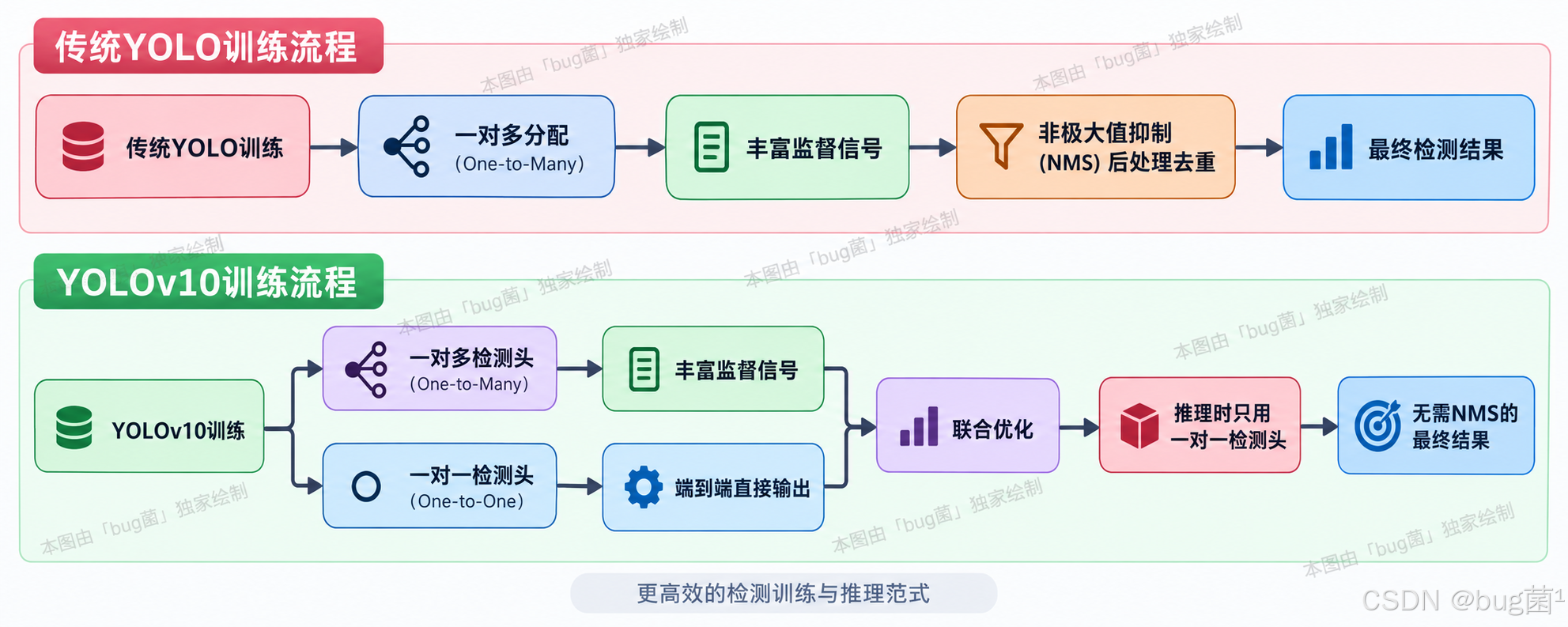

相关示意图绘制如下，仅供参考：

好，上期内容已经回顾完毕。今天我们进入本节主角——一致双重标签分配，这是整个NMS-Free机制能够真正奏效的关键所在。

🎯 本节主题：一致双重标签分配 Consistent Dual Assignments 原理

一、从一个根本性的问题说起

在上一节的末尾，我们留下了一个悬念：YOLOv10同时设计了One-to-Many Head和One-to-One Head，但这两个Head在训练时如何协同工作？

让我们先把这个问题拆解得更具体一些。

假设当前有一张图片，图片中有3个目标（3个Ground Truth Box，简称GT Box）。模型的特征金字塔会输出成千上万个候选预测位置（Anchor Points）。

训练时面临的标签分配问题：

对于One-to-Many Head：每个GT Box可以匹配多个Anchor Points（比如10个），共3×10=30个正样本，监督信号丰富，训练稳定；
对于One-to-One Head：每个GT Box只能匹配1个Anchor Point，共3个正样本，正样本极度稀少，训练信号极其微弱。

这里就出现了一个深刻的矛盾：

One-to-One Head的正样本数量太少（只有One-to-Many的1/10甚至更少），如果单独训练，梯度信号极其稀疏，模型很难收敛到一个好的状态。但如果不解决这个问题，One-to-One Head的输出质量就会很差，进而导致整个NMS-Free推理性能下降。

这不是一个可以用"多训几个epoch"来弥补的问题——这是一个结构性的训练困境。

YOLOv10的解决方案是什么？

答案就是本节的主题：一致双重标签分配（Consistent Dual Assignments）。

二、标签分配的背景知识：从暴力匹配到动态分配

在深入理解一致双重标签分配之前，我们需要先把标签分配（Label Assignment）这件事说清楚。这是目标检测训练中一个非常基础但又极其重要的环节，很多读者可能在使用YOLO时从来没有意识到这件事的存在，但它对训练结果的影响是决定性的。

2.1 标签分配是什么？

在目标检测的训练过程中，模型会在图像上密集地预测成千上万个候选框。而真实标注（GT Box）只有寥寥几个。

标签分配解决的核心问题是：哪些预测位置（Anchor Points）应该被"分配"给哪个GT Box，成为正样本参与训练？

这个问题看似简单，但实际上是训练质量的关键决定因素之一：

正样本分配得太少：梯度信号稀疏，模型训练慢甚至不收敛；
正样本分配得太多或太乱：引入大量低质量正样本，模型学到噪声；
正样本分配不一致：同一个目标在不同训练步骤被分配给不同质量的预测，训练不稳定。

2.2 标签分配方法的演进历程

让我们快速梳理一下标签分配方法的发展脉络，这有助于你理解YOLOv10的设计是站在哪个肩膀上的。

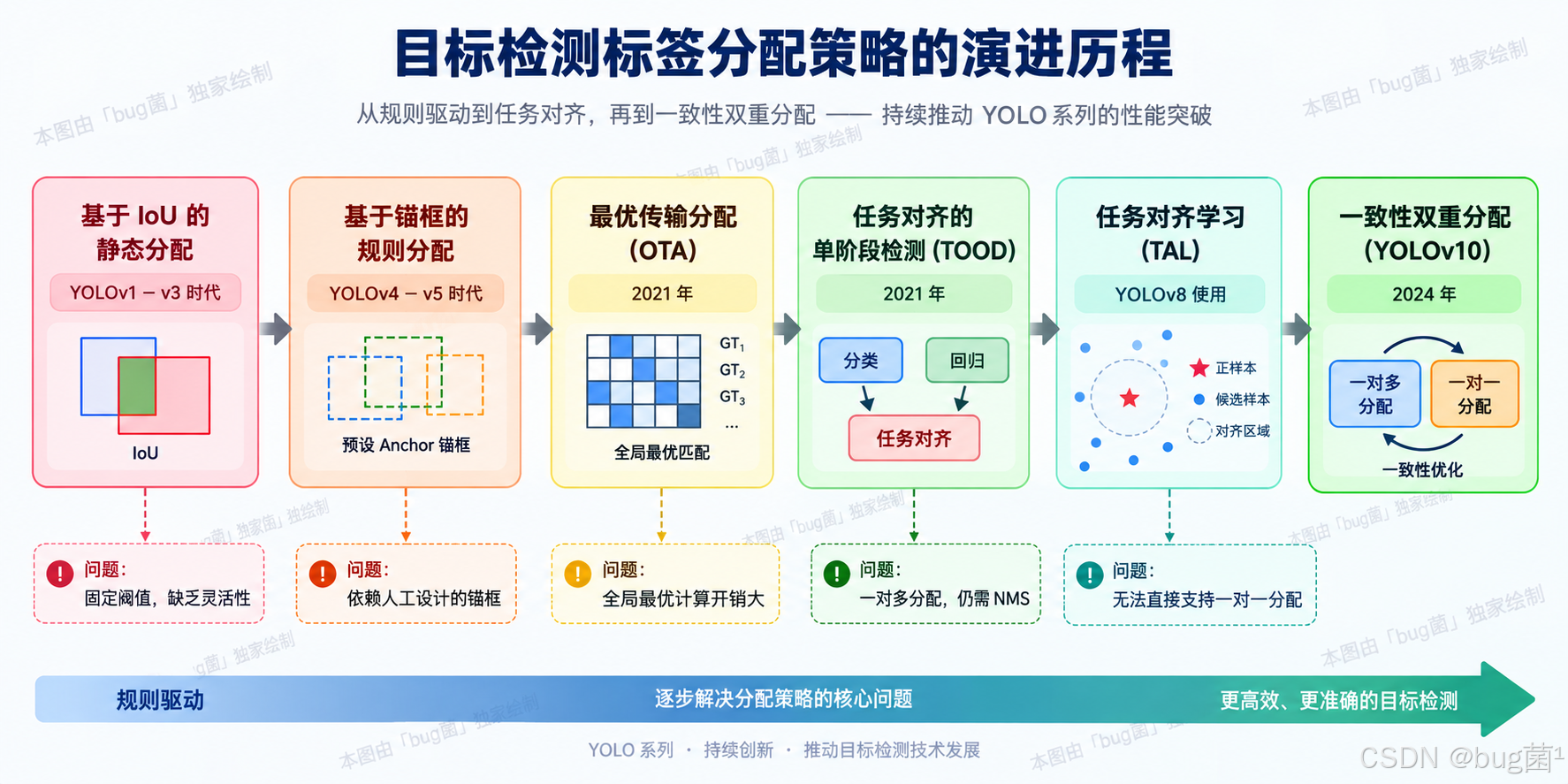

相关示意图绘制如下，仅供参考：

第一阶段：基于IoU的静态分配

最早的标签分配方式极其简单粗暴：计算每个预测框与GT Box的IoU，超过某个阈值（比如0.5）就是正样本，低于某个阈值（比如0.4）就是负样本，中间的忽略不计。

这种方法的问题在于：阈值是固定的，完全不考虑当前模型的预测质量，也不考虑GT Box的大小和形状差异。

第二阶段：基于Anchor的规则分配

YOLOv4、YOLOv5时代引入了基于Anchor的分配策略。为每个尺度预定义若干个Anchor（先验框），GT Box与哪个Anchor的宽高比最接近，就分配给对应的Anchor负责预测。

这种方式更有结构性，但引入了Anchor设计的人工先验，而且在目标尺寸分布差异大的场景下表现不稳定。

第三阶段：动态分配——OTA与TAL

2021年前后，动态标签分配开始成为主流。其核心思想是：好的正样本应该是那些预测质量本身就较高的位置——预测得越准，就越应该被选为正样本参与监督。

YOLOv8使用的TAL（Task-Aligned Learning）就是这种思路的典型代表。TAL定义了一个对齐分数（Alignment Score）：

\\mathrm{AlignScore} = \\mathrm{ClsScore}^{\\alpha} \\times \\mathrm{IoU}^{\\beta}

$AlignScore = ClsScore^{α} \times IoU^{β}$

其中，Cls_Score是分类预测置信度，IoU是预测框与GT Box的交并比，α和β是超参数。对齐分数越高，意味着这个预测位置在分类和定位两个任务上都表现良好，因此更适合作为正样本。

TAL基于这个分数动态地为每个GT Box选取Top-K个得分最高的预测位置作为正样本。这比固定IoU阈值方式更灵活，训练效果也更好。

但TAL依然是One-to-Many的——它依然依赖NMS。

这就是YOLOv10需要解决的下一个问题。

三、One-to-One分配的困境：为何朴素方案不奏效

在理解了传统标签分配方法之后，我们来正式面对One-to-One分配的困境。

3.1 匈牙利算法：端到端检测的经典方案

如果你了解DETR（Detection Transformer），你肯定知道匈牙利算法（Hungarian Algorithm）在One-to-One标签分配中的应用。

DETR的训练方式是：对于每张图片，将所有GT Box与模型输出的所有查询向量（Query）进行二分图最优匹配，找到一个全局最优的一对一配对方案，使得总体匹配代价最小。

这个方案在理论上非常优雅：

严格的一对一分配，训练和推理完全一致；
无需NMS，端到端训练；
全局最优匹配，理论上利用了所有可能的配对信息。

但匈牙利算法有一个众所周知的严重问题：训练收敛极其缓慢。

DETR需要训练500个epoch才能达到与Faster R-CNN相当的性能，而后者只需要训练12个epoch。这个收敛速度的差距在实际工程中是灾难性的。

收敛慢的根本原因在于：在训练初期，模型的预测是随机的，匈牙利算法每一步都在做随机配对，梯度信号高度不稳定，模型无法建立稳定的学习路径。

后续的DAB-DETR、DN-DETR等工作通过各种技巧缓解了这个问题，但根本困境仍然存在——One-to-One分配天然比One-to-Many分配获得的训练信号少得多。

3.2 朴素的"直接用One-to-One训练"为什么不行

有些读者可能会想：既然DETR可以纯One-to-One训练，为什么YOLOv10不直接采用同样的方式，只用One-to-One Head？

原因是多方面的：

原因一：YOLO架构的预测密度问题

DETR只有少量查询向量（比如100个），每个查询向量都有全局感受野，可以关注图像的任意位置。而YOLO架构在特征金字塔的每个位置都会输出预测，候选预测数量可能高达8400个（以640×640输入为例）。

在这8400个位置中，只有极少数真正接近GT Box，一对一匹配的正样本占比极低（可能只有0.03%），绝大多数位置的梯度都是负样本的背景梯度。这种极度不平衡会让训练非常不稳定。

原因二：局部感受野的限制

DETR的注意力机制让每个查询可以感知全图信息，匈牙利算法能够做全局最优匹配。而YOLO的卷积架构每个预测位置的感受野相对有限（即使有FPN），One-to-One匹配时如果错误地把GT分配给了一个离GT中心很远的预测位置，这个位置的特征本身就不包含足够的目标信息，梯度无法有效传播。

原因三：动态分配的稳定性问题

如果直接把TAL改造成一对一版本（每个GT只选1个最高分的预测位置），在训练初期模型预测质量极差，"最高分"的位置可能只是随机噪声，分配结果高度不稳定，严重影响收敛。

这就是为什么我们需要一个更聪明的方案——一致双重标签分配。

四、一致双重标签分配：核心思想

终于到了本节的核心。我们来完整地拆解**一致双重标签分配（Consistent Dual Assignments）**的设计思想。

4.1 整体架构设计

YOLOv10的训练架构包含两个并行的预测头：

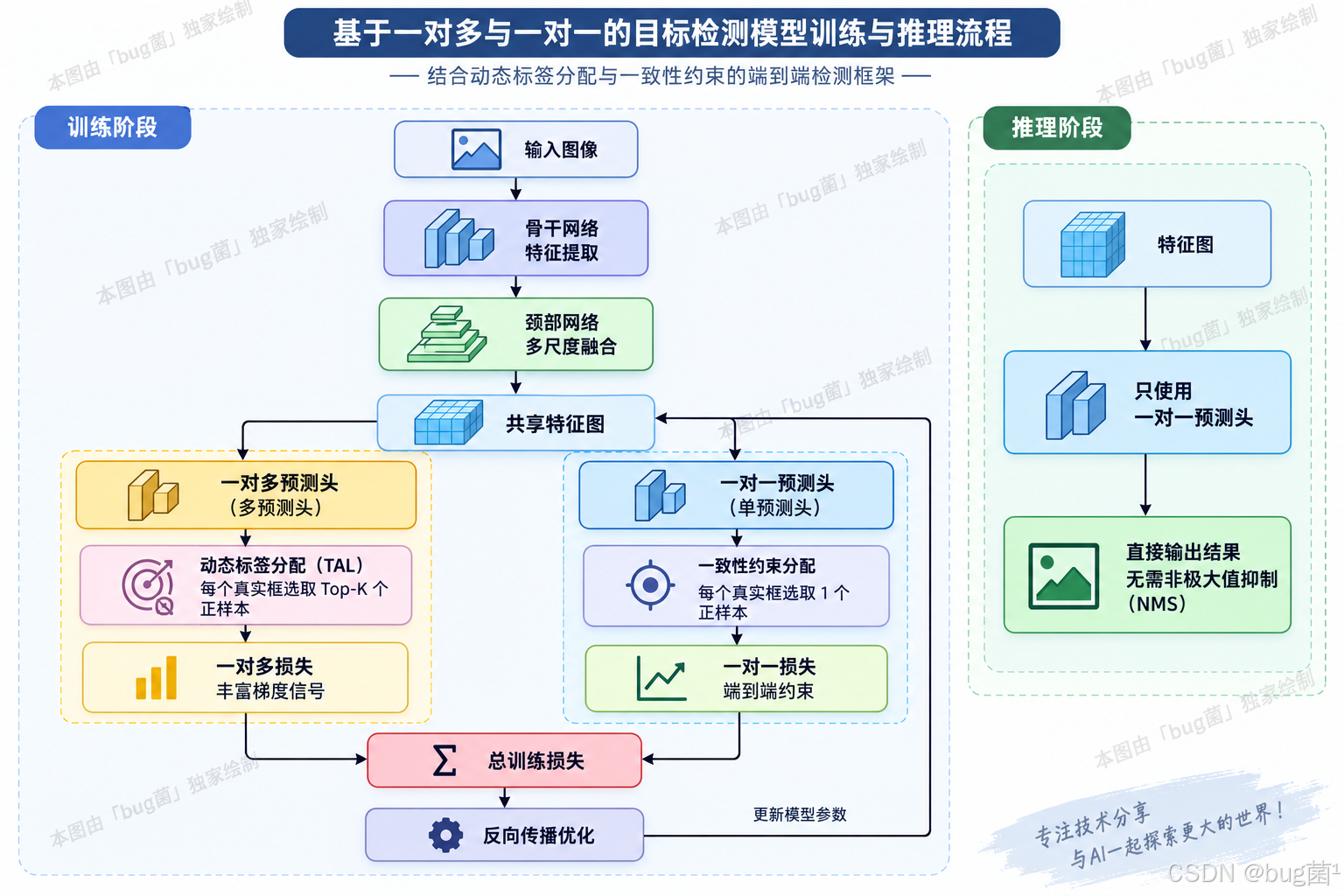

相关示意图绘制如下，仅供参考：

两个Head共享同一套Backbone和Neck的特征，只在最后的预测层有所不同：

One-to-Many Head：结构与YOLOv8的预测头相同，输出多个预测框；
One-to-One Head：在One-to-Many Head的基础上，增加了额外的卷积层，专门学习"选出唯一最优预测"的能力。

训练时：两个Head同时工作，各自计算损失，加权求和得到总损失；推理时：One-to-Many Head被完全丢弃，只保留One-to-One Head进行预测，不需要NMS。

4.2 一致性的含义：为什么叫"Consistent"？

这里的"Consistent"（一致）是这个机制最核心的设计哲学，也是它区别于简单"双Head"设计的本质所在。

关键问题：One-to-One Head的训练标签从哪里来？

朴素的方案是：对One-to-One Head单独做标签分配，比如直接用匈牙利算法或者"TAL选Top-1"。

但YOLOv10的选择更聪明——One-to-One Head的训练标签，直接从One-to-Many的分配结果中继承。

具体来说：

首先，用TAL动态分配为每个GT Box在One-to-Many Head中选出Top-K个正样本（比如K=10）；

然后，从这K个正样本中，选取对齐分数（Alignment Score）最高的那一个，作为One-to-One Head的正样本；

One-to-One Head只对这一个位置计算损失。

用公式来描述就是：

$KaTeX parse error: Double subscript at position 93: …s}_\\text{score}_̲j^{\\alpha} \\tim…$

其中：

$\\mathcal{A}^{O2O} AO2O 是One-to-One分配的正样本集合；$
$\\mathcal{A}^{O2M}_{gt_i} AgtiO2M 是One-to-Many分配给第 i i i 个GT Box的正样本集合（Top-K个）；$
$KaTeX parse error: Expected 'EOF', got '_' at position 10: \\text{cls_̲score}_j$ 是位置
$\\text{iou}_j iouj 是位置 j j j 的预测框与GT Box的IoU；$
$\\alpha, \\beta α,β 是权重超参数。$

这个"继承"设计的深刻含义在于：

One-to-One Head的正样本，永远是One-to-Many的正样本的子集，而且是质量最高的那一个。这确保了两个Head在学习目标上的一致性——它们不会"鸡同鸭讲"，互相矛盾，而是朝着同一个方向优化。

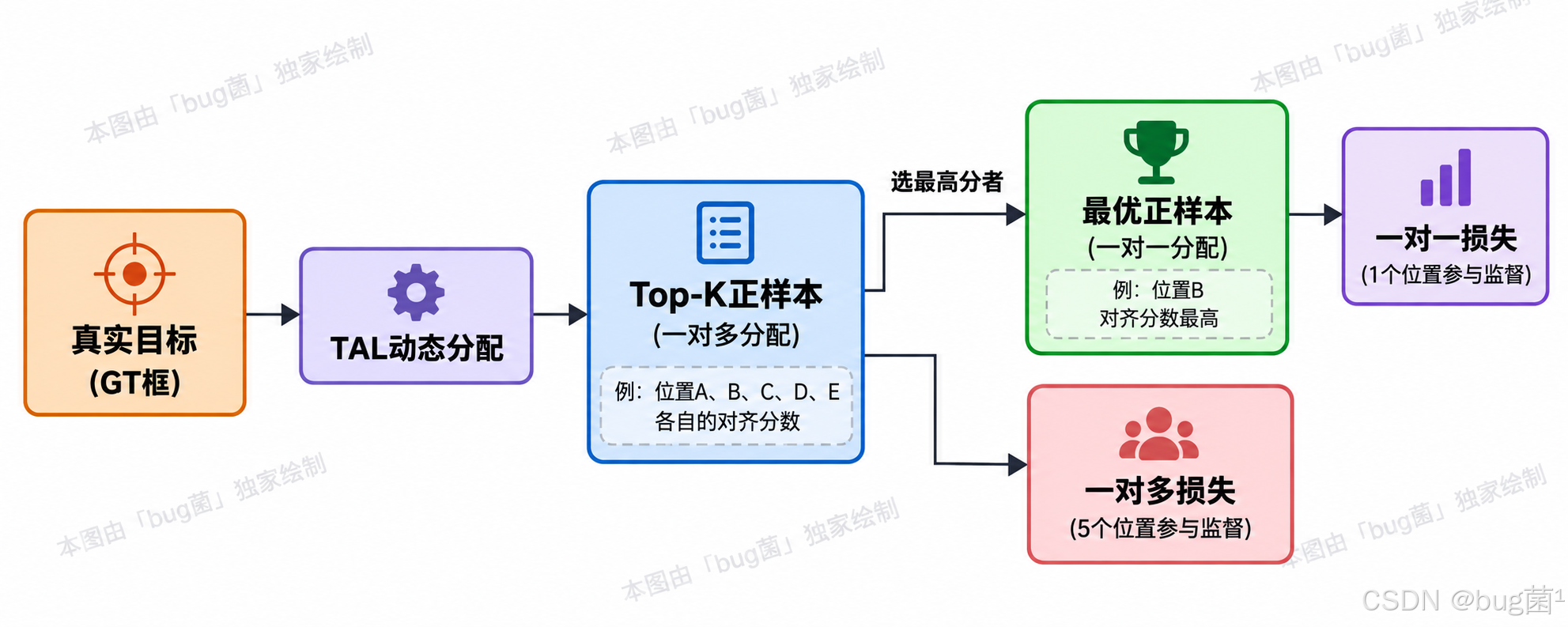

相关示意图绘制如下，仅供参考：

4.3 为什么"一致性"是解决训练困难的关键？

现在让我们来分析，这个看似简单的"继承"设计，为什么能够有效解决One-to-One训练的困难。

问题一：正样本稀少导致梯度微弱

解决方案：One-to-One Head虽然正样本只有1个，但它从不孤立地训练。One-to-Many Head提供了丰富的梯度信号，两个Head共享Backbone和Neck的全部参数。One-to-Many的大量正样本梯度会通过共享参数层传递，间接地帮助One-to-One Head建立良好的特征表示能力。

One-to-One Head只需要在这个"已经被One-to-Many训练得相对较好"的特征基础上，学习如何"做出唯一的最终决策"。这个任务比从零开始学习要容易得多。

问题二：分配不稳定导致训练震荡

解决方案：One-to-One的正样本来自One-to-Many的Top-K中选最优，而不是从全部8400个候选中随机选。这意味着One-to-One的正样本已经经过了One-to-Many的"预筛选"，质量有保证，分配结果更稳定。

相比直接在全局范围内做一对一匹配，这种"先粗筛再精选"的策略大大降低了分配结果的随机性。

问题三：两个Head学习目标不一致导致互相干扰

这是最关键的一点。如果One-to-Many和One-to-One用完全不同的标签分配策略，可能会出现这样的情况：One-to-Many认为位置A是好的正样本，但One-to-One认为位置B才是正样本，两者对Backbone的梯度方向相反，互相抵消，导致训练不稳定。

一致性设计彻底避免了这个问题：One-to-One的正样本B是One-to-Many正样本{A,B,C,D,E}中对齐分数最高的，两者的学习目标完全一致，梯度方向协同而非对抗。

五、数学原理深度解析

5.1 TAL（Task-Aligned Learning）标签分配细节

由于一致双重标签分配的核心基于TAL，我们需要把TAL的细节说清楚。

TAL由TOOD论文提出，其核心是定义一个任务对齐分数（Task-Aligned Score）来衡量每个预测位置适合作为正样本的程度。

对齐分数的定义：

$KaTeX parse error: Expected 'EOF', got '_' at position 14: t = \\text{cls_̲score}^\\alpha \\…$

其中：

$KaTeX parse error: Expected 'EOF', got '_' at position 10: \\text{cls_̲score}$ 是预测框的分类得分（对应GT类别的sigmoid概率）；
$\\text{iou} iou 是预测框与GT框的交并比；$
$\\alpha α 和 β \\beta β 是权重超参数，通常 α = 0.5 , β = 6 \\alpha=0.5, \\beta=6 α=0.5,β=6（YOLOv8的设置）。$

注意

\\beta

$β$ 远大于

\\alpha

$α$ ，这意味着TAL更重视定位精度（IoU）而非分类置信度。这是因为在训练早期，分类置信度波动剧烈，而IoU更能稳定地反映预测框的质量。

正样本选择过程：

对于每个GT Box

g_i gi​，计算图像中所有候选预测位置的对齐分数 t i j t_{ij} tij​；

对对齐分数按降序排列，选取前K个位置作为正样本；

若多个GT Box争抢同一个预测位置，根据IoU值确定该位置属于哪个GT Box；

最终每个GT Box有K个正样本，用于计算One-to-Many损失。

TAL损失函数：

TAL使用任务对齐损失，分类损失和定位损失都用对齐分数进行加权：

∗

∑

∗

BCE

(

∗

⋅

∗

)

\\mathcal{L}*{cls} = \\sum*{i} \\text{BCE}(\\hat{p}*i, t_i \\cdot \\mathbf{1}*{pos_i})

$L * c l s = \sum * i BCE (\overset{p}{^} * i, t_{i} \cdot 1 * p o s_{i})$

∗

∑

∗

⋅

(

∗

)

\\mathcal{L}*{box} = \\sum*{i} t_i \\cdot \\mathcal{L}_{IoU}(\\hat{b}*i, b*{gt})

$L * b o x = \sum * i t_{i} \cdot L_{I o U} (\hat{b} * i, b * g t)$

其中，

t_i

$t_{i}$ 是对齐分数，用于调节每个正样本对损失的贡献权重——质量越高的正样本，贡献越大。

5.2 一致性约束的数学形式

在TAL给出One-to-Many分配结果的基础上，一致双重分配的One-to-One选择可以形式化表示为：

对于第

$i$ 个GT Box，设其One-to-Many正样本集合为

S_i = {j_1, j_2, …, j_K}

$S_{i} = j_{1}, j_{2}, \dots, j_{K}$ ，则One-to-One正样本为：

∗

arg

⁡

max

⁡

∈

j_i^* = \\arg\\max_{j \\in S_i} t_{ij}

$j_{i}^{*} = ar g j \in S_{i} max t_{ij}$

其中 $KaTeX parse error: Expected 'EOF', got '_' at position 19: …ij} = \\text{cls_̲score}*{ij}^\\al…$ 是位置

$j$ 对于GT Box

g_i

$g_{i}$ 的对齐分数。

One-to-One损失函数：

∗

∑

∗

[

BCE

(

∗

)

⋅

∗

(

∗

)

]

\\mathcal{L}*{O2O} = \\sum*{i} \\left[ \\text{BCE}(\\hat{p}*{j_i^*}, c_i) + \\lambda \\cdot \\mathcal{L}*{IoU}(\\hat{b}_{j_i^*}, b_i) \\right]

$L * O 2 O = \sum * i [BCE (\overset{p}{^} * j_{i}^{*}, c_{i}) + λ \cdot L * I o U (\hat{b}_{j_{i}^{*}}, b_{i})]$

总训练损失：

∗

\\mathcal{L}*{total} = \\mathcal{L}*{O2M} + \\mathcal{L}_{O2O}

$L * t o t a l = L * O 2 M + L_{O 2 O}$

注意这里两者的权重是1:1，没有额外的平衡系数。这是因为一致性设计保证了两者天然和谐，不需要通过调整权重来防止互相干扰。

5.3 推理时的简洁性

在训练收敛后，推理阶段的操作极其简洁：

Output

One-to-One Head

(

Backbone

(

)

→

Neck

)

\\text{Output} = \\text{One-to-One Head}(\\text{Backbone}(x) \\rightarrow \\text{Neck})

$Output = One-to-One Head (Backbone (x) \to Neck)$

不再有One-to-Many Head，不再有NMS，端到端直接输出最终检测结果。

这种训练和推理的对称性是YOLOv10设计中非常漂亮的一个特质——训练阶段的复杂性（双Head、双分配）完全不增加推理阶段的复杂性。

六、与其他方案的对比分析

让我们把一致双重标签分配与其他可能的方案做一个系统性比较，这样能更清楚地看出这个设计的优势所在。

6.1 方案对比矩阵

方案训练信号丰富度分配稳定性两Head一致性推理效率收敛速度

纯One-to-One（匈牙利）	⭐⭐	⭐⭐	N/A	⭐⭐⭐⭐⭐	⭐
纯One-to-One（TAL Top-1）	⭐⭐	⭐⭐⭐	N/A	⭐⭐⭐⭐⭐	⭐⭐
独立双Head（各自分配）	⭐⭐⭐⭐	⭐⭐⭐	⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐
一致双重分配（YOLOv10）	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐
传统One-to-Many+NMS	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	N/A	⭐⭐⭐	⭐⭐⭐⭐⭐

6.2 与DETR系列的对比

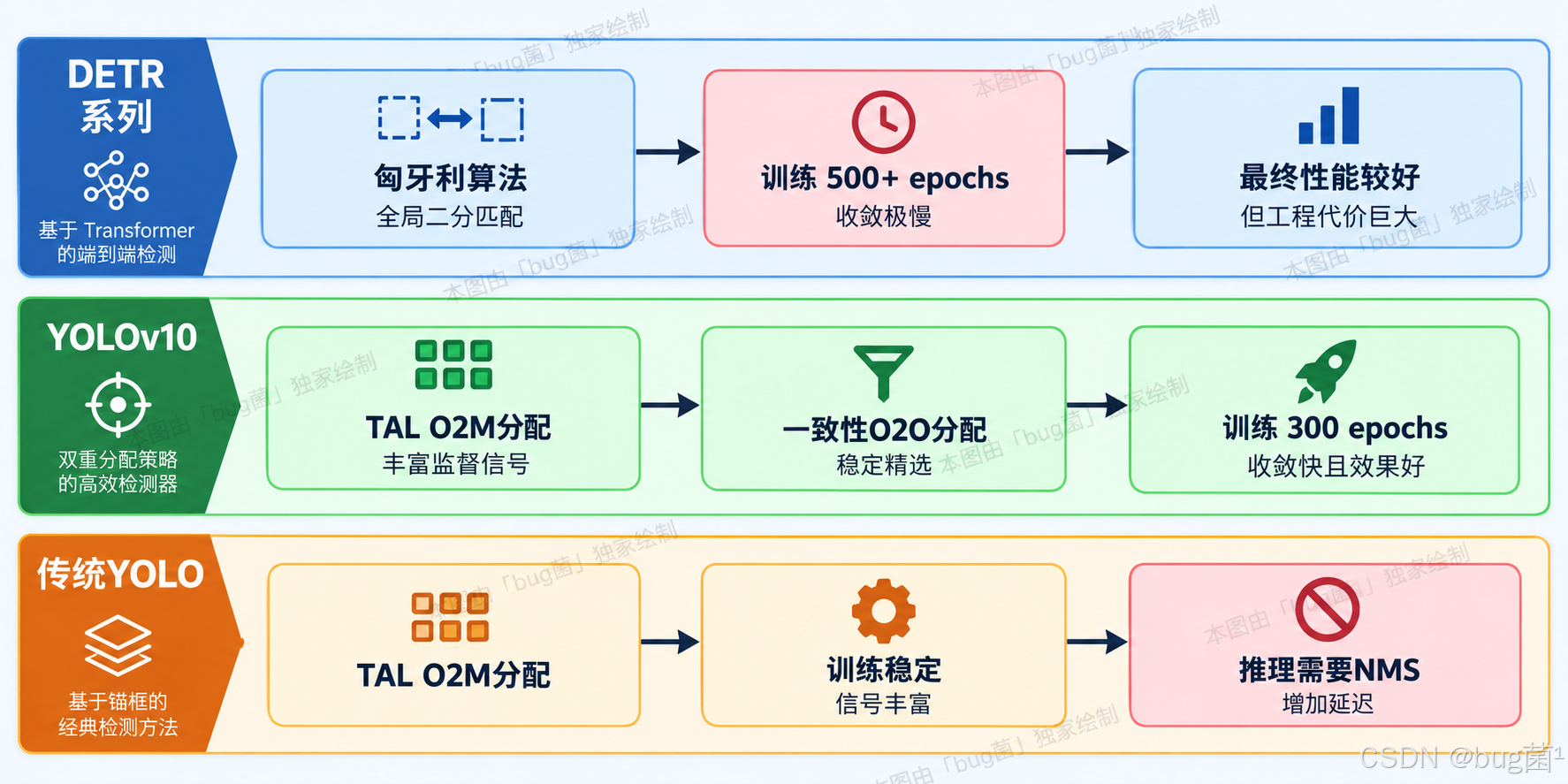

相关示意图绘制如下，仅供参考：

相比DETR的优势：

收敛速度快：借助One-to-Many的丰富梯度，收敛速度接近传统YOLO而非DETR；
无需复杂的匈牙利算法：计算开销更小；
可以在YOLO的CNN骨干上直接应用，无需Transformer。

相比传统YOLO的优势：

推理无需NMS：降低延迟，提升端到端性能；
支持端到端优化：训练目标与推理目标完全一致；
更适合部署：NMS的消除降低了推理系统的复杂度。

6.3 与RT-DETR的对比

RT-DETR（Real-Time DETR）是另一种端到端实时检测器，同样不需要NMS。它的做法是：

使用高效的Transformer Encoder提取特征；
使用匈牙利算法进行一对一分配；
通过DN（Denoising）训练技巧加速收敛。

YOLOv10与RT-DETR的本质区别在于：

YOLOv10的骨干是CNN（CSPNet），RT-DETR是CNN+Transformer混合；
YOLOv10的一致性分配保证了两Head的协同，RT-DETR通过DN辅助训练加速收敛；
YOLOv10在小模型规格上（nano/small）推理速度更快，RT-DETR在大规格上精度更高。

两种方案各有侧重，代表了端到端检测的两条不同技术路线。

七、完整代码实现与解析

接下来，我们用代码把一致双重标签分配的核心逻辑实现出来。这段代码基于YOLOv10的官方实现，并加入了详细的中文注释和可视化。

7.1 环境准备

# 安装必要依赖
# pip install torch torchvision numpy matplotlib

7.2 TAL核心实现

import torch
import torch.nn as nn
import torch.nn.functional as F
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.patches as patches
from matplotlib.colors import Normalize
import matplotlib.cm as cm

# ============================================================
# 工具函数：计算IoU
# ============================================================

def bbox_iou(boxes1, boxes2, xywh=True, eps=1e-7):
"""
计算两组边界框的IoU（交并比）

Args:
boxes1: 形状为 (N, 4) 的张量，表示N个预测框
boxes2: 形状为 (M, 4) 的张量，表示M个GT框
xywh: 若True，输入格式为 (cx, cy, w, h)，否则为 (x1, y1, x2, y2)
eps: 防止除零的小量

Returns:
iou: 形状为 (N, M) 的IoU矩阵
"""
if xywh:
# 将中心点+宽高格式转换为左上右下格式
b1_x1 = boxes1[..., 0] – boxes1[..., 2] / 2
b1_y1 = boxes1[..., 1] – boxes1[..., 3] / 2
b1_x2 = boxes1[..., 0] + boxes1[..., 2] / 2
b1_y2 = boxes1[..., 1] + boxes1[..., 3] / 2

b2_x1 = boxes2[..., 0] – boxes2[..., 2] / 2
b2_y1 = boxes2[..., 1] – boxes2[..., 3] / 2
b2_x2 = boxes2[..., 0] + boxes2[..., 2] / 2
b2_y2 = boxes2[..., 1] + boxes2[..., 3] / 2
else:
b1_x1, b1_y1, b1_x2, b1_y2 = boxes1.unbind(–1)
b2_x1, b2_y1, b2_x2, b2_y2 = boxes2.unbind(–1)

# 计算交集面积
inter_x1 = torch.max(b1_x1.unsqueeze(1), b2_x1.unsqueeze(0))
inter_y1 = torch.max(b1_y1.unsqueeze(1), b2_y1.unsqueeze(0))
inter_x2 = torch.min(b1_x2.unsqueeze(1), b2_x2.unsqueeze(0))
inter_y2 = torch.min(b1_y2.unsqueeze(1), b2_y2.unsqueeze(0))

inter_area = (inter_x2 – inter_x1).clamp(0) * (inter_y2 – inter_y1).clamp(0)

# 计算各自面积
area1 = (b1_x2 – b1_x1) * (b1_y2 – b1_y1)
area2 = (b2_x2 – b2_x1) * (b2_y2 – b2_y1)

# 计算并集面积
union_area = area1.unsqueeze(1) + area2.unsqueeze(0) – inter_area + eps

return inter_area / union_area

# ============================================================
# TAL标签分配器：One-to-Many版本
# ============================================================

class TaskAlignedAssigner(nn.Module):
"""
Task-Aligned Learning (TAL) 标签分配器

对齐分数定义：t = cls_score^alpha * iou^beta
选取每个GT Box对应分数最高的Top-K个预测位置作为正样本
"""

def __init__(self, topk=10, alpha=0.5, beta=6.0, eps=1e-9):
"""
Args:
topk: 每个GT Box分配的最大正样本数量
alpha: 分类分数的权重指数（影响分类对齐）
beta: IoU的权重指数（影响定位对齐，通常远大于alpha）
eps: 数值稳定性参数
"""
super().__init__()
self.topk = topk
self.alpha = alpha
self.beta = beta
self.eps = eps

@torch.no_grad()
def forward(self, pd_scores, pd_bboxes, anc_points, gt_labels, gt_bboxes):
"""
执行TAL标签分配（One-to-Many）

Args:
pd_scores: 预测分类分数 (B, N, C)，B=batch_size, N=候选点数, C=类别数
pd_bboxes: 预测边界框 (B, N, 4)，格式为 xyxy
anc_points: Anchor中心点坐标 (N, 2)，格式为 xy
gt_labels: GT类别标签 (B, M)，M=GT框数量
gt_bboxes: GT边界框 (B, M, 4)，格式为 xyxy

Returns:
target_labels: 分配的目标类别标签 (B, N)
target_bboxes: 分配的目标边界框 (B, N, 4)
target_scores: 对齐分数（作为损失权重）(B, N, C)
fg_mask: 正样本掩码 (B, N)，True表示该位置是正样本
target_gt_idx: 每个正样本对应的GT Box索引 (B, N)
align_metric: 完整的对齐分数矩阵 (B, N, M)，用于O2O选择
"""
batch_size = pd_scores.shape[0]
num_anchors = pd_scores.shape[1]
num_max_boxes = gt_bboxes.shape[1]

# 如果没有GT框，返回全负样本
if num_max_boxes == 0:
device = gt_bboxes.device
return (
torch.zeros(batch_size, num_anchors, dtype=gt_labels.dtype, device=device),
torch.zeros(batch_size, num_anchors, 4, device=device),
torch.zeros(batch_size, num_anchors, pd_scores.shape[–1], device=device),
torch.zeros(batch_size, num_anchors, dtype=torch.bool, device=device),
torch.zeros(batch_size, num_anchors, dtype=torch.long, device=device),
None
)

# =============================================
# Step 1: 计算Anchor Point是否在GT Box内部
# =============================================
# 这是一个几何约束：只有在GT框内部的Anchor Point才有资格成为正样本
# 物理含义：离目标中心太远的预测位置，即使对齐分数高，
# 也因为特征质量问题而不应该成为正样本

# lt: anchor与GT左上角的距离差 (B, N, M, 2)
lt = anc_points.unsqueeze(0).unsqueeze(2) – gt_bboxes[..., :2].unsqueeze(1)
# rb: anchor与GT右下角的距离差 (B, N, M, 2)
rb = gt_bboxes[..., 2:].unsqueeze(1) – anc_points.unsqueeze(0).unsqueeze(2)

# 判断anchor是否在GT内部：lt和rb都必须为正
bbox_deltas = torch.cat([lt, rb], dim=–1) # (B, N, M, 4)
is_in_gts = bbox_deltas.amin(–1) > 0 # (B, N, M)

# =============================================
# Step 2: 计算对齐分数
# =============================================
# 对每个(anchor, GT)对计算对齐分数 t = cls_score^alpha * iou^beta

# 获取每个anchor对应各GT类别的预测分数
# pd_scores形状: (B, N, C)，gt_labels形状: (B, M)
gt_labels_long = gt_labels.long() # (B, M)

# 为每个GT Box提取对应类别的分类分数
# 结果形状: (B, N, M)
batch_ind = torch.arange(batch_size, device=pd_scores.device).unsqueeze(–1) # (B, 1)

# 计算预测框与GT框的IoU矩阵: (B, N, M)
# pd_bboxes: (B, N, 4) -> (B, N, 1, 4) 广播用
# gt_bboxes: (B, M, 4) -> (B, 1, M, 4) 广播用
overlaps = self._compute_iou_matrix(pd_bboxes, gt_bboxes) # (B, N, M)

# 获取每个anchor位置对应各GT类别的分类分数
cls_scores_for_gt = torch.zeros(
batch_size, num_anchors, num_max_boxes,
device=pd_scores.device
)
for b in range(batch_size):
for m in range(num_max_boxes):
cls_idx = gt_labels_long[b, m]
if cls_idx >= 0: # 忽略padding的GT框（标签为-1）
cls_scores_for_gt[b, :, m] = pd_scores[b, :, cls_idx].sigmoid()

# 计算对齐分数: t = cls_score^alpha * iou^beta
align_metric = (cls_scores_for_gt ** self.alpha) * (overlaps ** self.beta)
align_metric = align_metric * is_in_gts.float() # 不在GT内的位置得分清零

# =============================================
# Step 3: Top-K选择（One-to-Many核心）
# =============================================
# 对每个GT Box，选择对齐分数最高的Top-K个Anchor作为正样本

# 对每个GT（dim=-2是GT维度），在所有anchor中找Top-K
topk_metrics, topk_idxs = torch.topk(
align_metric.permute(0, 2, 1), # (B, M, N)
k=min(self.topk, num_anchors),
dim=–1,
largest=True
) # topk_idxs: (B, M, topk)

# 构建Top-K掩码
topk_mask = torch.zeros_like(align_metric) # (B, N, M)
for b in range(batch_size):
for m in range(num_max_boxes):
topk_mask[b, topk_idxs[b, m], m] = 1.0

# 最终正样本掩码：在GT内部且是Top-K之一
is_pos = (topk_mask * is_in_gts.float()).bool() # (B, N, M)

# =============================================
# Step 4: 处理多重分配（一个anchor被多个GT选中）
# =============================================
# 如果一个anchor被多个GT选为正样本，取IoU最大的GT

# 计算每个anchor被多少个GT选中
is_pos_count = is_pos.sum(–1) # (B, N)

# 对于被多个GT选中的anchor，选IoU最大的GT
overlaps_masked = overlaps.clone()
overlaps_masked[~is_pos] = –1 # 非正样本位置IoU设为-1

# 找到每个anchor对应IoU最大的GT
target_gt_idx = overlaps_masked.argmax(–1) # (B, N)

# 构建最终正样本掩码（被至少一个GT选中）
fg_mask = is_pos.any(–1) # (B, N)

# =============================================
# Step 5: 生成训练标签
# =============================================

# 目标类别标签
target_labels = gt_labels.gather(
1, target_gt_idx.clamp(0)
) # (B, N)
target_labels[~fg_mask] = 0 # 负样本类别设为0（背景）

# 目标边界框
target_bboxes = gt_bboxes.gather(
1,
target_gt_idx.clamp(0).unsqueeze(–1).expand(–1, –1, 4)
) # (B, N, 4)

# 对齐分数（用作损失权重）
target_scores = torch.zeros(
batch_size, num_anchors, pd_scores.shape[–1],
device=pd_scores.device
)
for b in range(batch_size):
pos_idx = fg_mask[b].nonzero(as_tuple=True)[0]
if len(pos_idx) > 0:
gt_idx = target_gt_idx[b, pos_idx]
align_scores = align_metric[b, pos_idx, gt_idx]
cls_idx = target_labels[b, pos_idx].long()
target_scores[b, pos_idx, cls_idx] = align_scores

# 归一化对齐分数
target_scores = target_scores / (target_scores.amax((1, 2), keepdim=True) + self.eps)

return target_labels, target_bboxes, target_scores, fg_mask, target_gt_idx, align_metric

def _compute_iou_matrix(self, bboxes1, bboxes2):
"""
计算两组bbox的IoU矩阵

Args:
bboxes1: (B, N, 4) 格式xyxy
bboxes2: (B, M, 4) 格式xyxy

Returns:
iou: (B, N, M) IoU矩阵
"""
eps = self.eps

# 广播计算交集
b1_x1, b1_y1, b1_x2, b1_y2 = bboxes1.unsqueeze(2).unbind(–1) # (B, N, 1)
b2_x1, b2_y1, b2_x2, b2_y2 = bboxes2.unsqueeze(1).unbind(–1) # (B, 1, M)

inter_x1 = torch.max(b1_x1, b2_x1)
inter_y1 = torch.max(b1_y1, b2_y1)
inter_x2 = torch.min(b1_x2, b2_x2)
inter_y2 = torch.min(b1_y2, b2_y2)

inter = (inter_x2 – inter_x1).clamp(0) * (inter_y2 – inter_y1).clamp(0)

area1 = (b1_x2 – b1_x1) * (b1_y2 – b1_y1)
area2 = (b2_x2 – b2_x1) * (b2_y2 – b2_y1)

union = area1 + area2 – inter + eps

return inter / union

7.3 一致双重标签分配器

# ============================================================
# 一致双重标签分配器（Consistent Dual Assignments）
# 这是YOLOv10的核心创新组件
# ============================================================

class ConsistentDualAssigner(nn.Module):
"""
一致双重标签分配器

核心思路：
1. 用TAL为One-to-Many Head分配Top-K个正样本（提供丰富训练信号）
2. 从Top-K中选对齐分数最高的1个，作为One-to-One Head的正样本
3. 两个Head的正样本集合具有严格的子集关系（一致性保证）

这种设计确保了：
– O2O Head的训练信号由O2M辅助加强（共享特征层）
– O2O Head的标签始终是O2M标签中质量最高的子集
– 两个Head的优化方向一致，不产生梯度冲突
"""

def __init__(self, topk=10, alpha=0.5, beta=6.0):
super().__init__()
# 基础TAL分配器，用于One-to-Many分配
self.o2m_assigner = TaskAlignedAssigner(topk=topk, alpha=alpha, beta=beta)
self.topk = topk

@torch.no_grad()
def forward(self, pd_scores, pd_bboxes, anc_points, gt_labels, gt_bboxes,
o2o_scores=None, o2o_bboxes=None):
"""
执行一致双重标签分配

Args:
pd_scores: O2M Head的预测分类分数 (B, N, C)
pd_bboxes: O2M Head的预测边界框 (B, N, 4)
anc_points: Anchor中心点坐标 (N, 2)
gt_labels: GT类别标签 (B, M)
gt_bboxes: GT边界框 (B, M, 4)
o2o_scores: O2O Head的预测分类分数 (B, N, C)，可选
o2o_bboxes: O2O Head的预测边界框 (B, N, 4)，可选

Returns:
o2m_assign: One-to-Many分配结果字典
o2o_assign: One-to-One分配结果字典（从O2M中继承）
assign_info: 分配过程的详细信息（用于可视化和分析）
"""

# =============================================
# Step 1: 执行One-to-Many TAL分配
# =============================================
(o2m_target_labels,
o2m_target_bboxes,
o2m_target_scores,
o2m_fg_mask,
o2m_target_gt_idx,
align_metric) = self.o2m_assigner(
pd_scores, pd_bboxes, anc_points, gt_labels, gt_bboxes
)

o2m_assign = {
'target_labels': o2m_target_labels, # (B, N)
'target_bboxes': o2m_target_bboxes, # (B, N, 4)
'target_scores': o2m_target_scores, # (B, N, C)
'fg_mask': o2m_fg_mask, # (B, N)
'target_gt_idx': o2m_target_gt_idx, # (B, N)
'num_pos': o2m_fg_mask.sum().item()
}

# =============================================
# Step 2: 从O2M结果中选出O2O正样本（一致性核心）
# =============================================
# 对于每个GT Box，在其O2M正样本中，选对齐分数最高的1个

batch_size = pd_scores.shape[0]
num_anchors = pd_scores.shape[1]
num_gt = gt_bboxes.shape[1]
device = pd_scores.device

# 初始化O2O结果
o2o_fg_mask = torch.zeros(batch_size, num_anchors, dtype=torch.bool, device=device)
o2o_target_gt_idx = torch.zeros(batch_size, num_anchors, dtype=torch.long, device=device)

# 记录每个GT的O2O分配情况（用于分析）
o2o_assign_detail = []

if align_metric is not None:
for b in range(batch_size):
batch_detail = []
for m in range(num_gt):
# 跳过padding GT（通常用gt_labels < 0标记）
if gt_labels[b, m] < 0:
continue

# 找到该GT在O2M中的所有正样本
# o2m_fg_mask[b]: (N,)，o2m_target_gt_idx[b]: (N,)
o2m_pos_for_gt = (o2m_fg_mask[b] & (o2m_target_gt_idx[b] == m))
o2m_pos_indices = o2m_pos_for_gt.nonzero(as_tuple=True)[0]

if len(o2m_pos_indices) == 0:
# 该GT没有O2M正样本（极少发生），跳过
batch_detail.append({
'gt_idx': m,
'o2m_count': 0,
'o2o_anchor': None,
'o2o_score': 0.0
})
continue

# 获取这些O2M正样本的对齐分数
# align_metric[b]: (N, M)，取第m列的O2M正样本行
o2m_align_scores = align_metric[b, o2m_pos_indices, m] # (K_actual,)

# 选择对齐分数最高的那个作为O2O正样本
best_local_idx = o2m_align_scores.argmax() # 在O2M正样本中的局部索引
best_anchor_idx = o2m_pos_indices[best_local_idx] # 全局anchor索引

# 设置O2O正样本掩码
o2o_fg_mask[b, best_anchor_idx] = True
o2o_target_gt_idx[b, best_anchor_idx] = m

batch_detail.append({
'gt_idx': m,
'o2m_count': len(o2m_pos_indices),
'o2m_indices': o2m_pos_indices.cpu().numpy(),
'o2m_scores': o2m_align_scores.cpu().numpy(),
'o2o_anchor': best_anchor_idx.item(),
'o2o_score': o2m_align_scores[best_local_idx].item()
})

o2o_assign_detail.append(batch_detail)

# =============================================
# Step 3: 生成O2O训练标签
# =============================================

# O2O目标类别
o2o_target_labels = gt_labels.gather(
1, o2o_target_gt_idx.clamp(0)
)
o2o_target_labels[~o2o_fg_mask] = 0

# O2O目标边界框
o2o_target_bboxes = gt_bboxes.gather(
1,
o2o_target_gt_idx.clamp(0).unsqueeze(–1).expand(–1, –1, 4)
)

# O2O对齐分数（用于加权损失）
o2o_target_scores = torch.zeros_like(pd_scores)
for b in range(batch_size):
pos_idx = o2o_fg_mask[b].nonzero(as_tuple=True)[0]
if len(pos_idx) > 0:
gt_idx = o2o_target_gt_idx[b, pos_idx]
if align_metric is not None:
scores = align_metric[b, pos_idx, gt_idx]
cls_idx = o2o_target_labels[b, pos_idx].long()
o2o_target_scores[b, pos_idx, cls_idx] = scores

# 归一化
eps = 1e-9
o2o_target_scores = o2o_target_scores / (
o2o_target_scores.amax((1, 2), keepdim=True) + eps
)

o2o_assign = {
'target_labels': o2o_target_labels,
'target_bboxes': o2o_target_bboxes,
'target_scores': o2o_target_scores,
'fg_mask': o2o_fg_mask,
'target_gt_idx': o2o_target_gt_idx,
'num_pos': o2o_fg_mask.sum().item()
}

assign_info = {
'align_metric': align_metric,
'o2o_assign_detail': o2o_assign_detail,
'consistency_ratio': (
o2o_fg_mask.sum().float() / (o2m_fg_mask.sum().float() + eps)
).item()
}

return o2m_assign, o2o_assign, assign_info

7.4 可视化：理解分配过程

# ============================================================
# 可视化函数：展示一致双重标签分配的结果
# ============================================================

def visualize_dual_assignment(
image_size, # (H, W) 图像尺寸
anchor_stride, # Anchor步长（如8, 16, 32）
gt_boxes, # GT框列表，每个元素为 [x1, y1, x2, y2]
gt_classes, # GT类别列表
o2m_pos_indices, # O2M正样本anchor索引列表（对应每个GT）
o2o_pos_indices, # O2O正样本anchor索引（对应每个GT）
align_scores, # 对齐分数列表（对应每个GT的每个O2M正样本）
save_path=None
):
"""
可视化一致双重标签分配过程
展示：GT框、O2M正样本位置、O2O最优正样本位置、对齐分数热力图
"""
H, W = image_size

# 生成所有anchor中心点
stride = anchor_stride
xs = torch.arange(stride // 2, W, stride, dtype=torch.float32)
ys = torch.arange(stride // 2, H, stride, dtype=torch.float32)
grid_y, grid_x = torch.meshgrid(ys, xs, indexing='ij')
anchors = torch.stack([grid_x.flatten(), grid_y.flatten()], dim=–1)
N = len(anchors)

num_gt = len(gt_boxes)

fig, axes = plt.subplots(1, num_gt, figsize=(8 * num_gt, 8))
if num_gt == 1:
axes = [axes]

colors = plt.cm.Set1(np.linspace(0, 0.8, num_gt))

for gt_i in range(num_gt):
ax = axes[gt_i]
ax.set_xlim(0, W)
ax.set_ylim(H, 0)
ax.set_aspect('equal')
ax.set_facecolor('#1a1a2e')

# 绘制所有anchor点（灰色，半透明）
anchor_np = anchors.numpy()
ax.scatter(anchor_np[:, 0], anchor_np[:, 1],
c='#444444', s=8, alpha=0.3, zorder=1)

# 绘制O2M正样本（按对齐分数着色）
o2m_idx = o2m_pos_indices[gt_i]
o2m_scores_arr = align_scores[gt_i]

if len(o2m_idx) > 0:
o2m_anchors = anchors[o2m_idx].numpy()

# 用对齐分数作为颜色映射
norm = Normalize(vmin=0, vmax=max(o2m_scores_arr) + 1e-6)
cmap = cm.YlOrRd
score_colors = [cmap(norm(s)) for s in o2m_scores_arr]

ax.scatter(o2m_anchors[:, 0], o2m_anchors[:, 1],
c=score_colors, s=120, zorder=3,
edgecolors='white', linewidths=0.5,
label=f'O2M正样本 ({len(o2m_idx)}个)')

# 添加分数标注
for j, (anc, score) in enumerate(zip(o2m_anchors, o2m_scores_arr)):
ax.annotate(f'{score:.3f}',
xy=(anc[0], anc[1]),
xytext=(3, 3), textcoords='offset points',
fontsize=6, color='lightyellow', alpha=0.8)

# 绘制O2O最优正样本（特殊标记）
o2o_idx = o2o_pos_indices[gt_i]
if o2o_idx is not None:
o2o_anchor = anchors[o2o_idx].numpy()
ax.scatter(o2o_anchor[0], o2o_anchor[1],
c='cyan', s=400, zorder=5,
marker='*', edgecolors='white', linewidths=1.5,
label='O2O最优正样本 (★)')

# 画连线：O2O是从O2M中选出的
if len(o2m_idx) > 0:
ax.annotate('',
xy=(o2o_anchor[0], o2o_anchor[1]),
xytext=(gt_boxes[gt_i][0] + (gt_boxes[gt_i][2] – gt_boxes[gt_i][0]) / 2,
gt_boxes[gt_i][1] + (gt_boxes[gt_i][3] – gt_boxes[gt_i][1]) / 2),
arrowprops=dict(arrowstyle='->', color='cyan', lw=1.5))

# 绘制GT框
gt_box = gt_boxes[gt_i]
rect = patches.Rectangle(
(gt_box[0], gt_box[1]),
gt_box[2] – gt_box[0],
gt_box[3] – gt_box[1],
linewidth=2.5,
edgecolor=colors[gt_i],
facecolor='none',
zorder=4,
label=f'GT Box: {gt_classes[gt_i]}'
)
ax.add_patch(rect)

# GT框中心点
gt_cx = (gt_box[0] + gt_box[2]) / 2
gt_cy = (gt_box[1] + gt_box[3]) / 2
ax.scatter(gt_cx, gt_cy, c=[colors[gt_i]], s=200, marker='+',
zorder=6, linewidths=2)

ax.set_title(f'GT #{gt_i+1}: {gt_classes[gt_i]}\\n'
f'O2M正样本: {len(o2m_idx)}个 | O2O最优: ★',
color='white', fontsize=11, fontweight='bold')
ax.legend(loc='upper right', fontsize=8,
facecolor='#333344', labelcolor='white')
ax.tick_params(colors='white')
for spine in ax.spines.values():
spine.set_edgecolor('#555566')

plt.suptitle('Consistent Dual Assignments: O2M & O2O Label Assignment Visualization',
color='white', fontsize=13, fontweight='bold', y=1.02)
fig.patch.set_facecolor('#0d0d1a')
plt.tight_layout()

if save_path:
plt.savefig(save_path, dpi=150, bbox_inches='tight',
facecolor=fig.get_facecolor())

plt.show()
return fig

# ============================================================
# 对比实验：一致双重分配 vs 独立双重分配
# 展示一致性设计对分配稳定性的影响
# ============================================================

def compare_assignment_consistency(num_experiments=20, topk=5, seed=42):
"""
对比实验：展示一致性约束如何提升训练稳定性

模拟两种情况：
1. 一致双重分配：O2O从O2M的Top-K中继承
2. 独立双重分配：O2O独立做Top-1分配

指标：
– O2M和O2O正样本的交集比例（一致性指标）
– O2O正样本的对齐分数均值（质量指标）
"""
torch.manual_seed(seed)
np.random.seed(seed)

results_consistent = []
results_independent = []

for exp in range(num_experiments):
# 模拟: 1个GT Box，100个候选anchor
N = 100 # anchor数量

# 模拟对齐分数（加入一些随机扰动模拟训练不同阶段）
noise_level = 0.3 + 0.4 * (exp / num_experiments) # 训练初期噪声大

# 真实的高质量anchor（GT附近的5个）
true_good_anchors = torch.tensor([20, 21, 22, 23, 24], dtype=torch.long)

# 生成对齐分数：真实好anchor分数高，其余低
align_scores = torch.rand(N) * 0.3 # 基础随机分数
align_scores[true_good_anchors] = 0.7 + torch.rand(5) * 0.3 # 好anchor分数高

# 添加随机噪声（模拟训练不稳定性）
align_scores += torch.randn(N) * noise_level
align_scores = align_scores.clamp(0, 1)

# —- 方案1：一致双重分配 —-
# O2M选Top-K，O2O从Top-K中取最高
topk_scores, topk_idx = align_scores.topk(topk)
o2m_set_consistent = set(topk_idx.tolist())
o2o_from_o2m = topk_idx[topk_scores.argmax()].item()

# —- 方案2：独立双重分配 —-
# O2M选Top-K，O2O独立选Top-1（加了额外噪声模拟独立分配的不稳定）
independent_noise = torch.randn(N) * noise_level * 0.5
independent_scores = (align_scores + independent_noise).clamp(0, 1)
o2o_independent = independent_scores.argmax().item()

# 计算指标
# 一致性：O2O选出的anchor是否在O2M的Top-K中
consistent_quality = align_scores[o2o_from_o2m].item()
independent_quality = align_scores[o2o_independent].item() # 用原始分数评估质量

consistency_ratio_consistent = 1.0 # 一致性方案100%在O2M集合中
consistency_ratio_independent = float(o2o_independent in o2m_set_consistent)

results_consistent.append({
'quality': consistent_quality,
'in_o2m': consistency_ratio_consistent,
'is_true_good': int(o2o_from_o2m in true_good_anchors.tolist())
})

results_independent.append({
'quality': independent_quality,
'in_o2m': consistency_ratio_independent,
'is_true_good': int(o2o_independent in true_good_anchors.tolist())
})

# 可视化对比结果
fig, axes = plt.subplots(1, 3, figsize=(15, 5))
fig.patch.set_facecolor('#0d0d1a')

x = range(num_experiments)

# 子图1：O2O正样本质量对比
ax1 = axes[0]
ax1.set_facecolor('#1a1a2e')
q_consistent = [r['quality'] for r in results_consistent]
q_independent = [r['quality'] for r in results_independent]

ax1.plot(x, q_consistent, 'c-o', markersize=4, linewidth=1.5,
label='Consistent (YOLOv10)', alpha=0.9)
ax1.plot(x, q_independent, 'r–s', markersize=4, linewidth=1.5,
label='Independent (Naive)', alpha=0.9)
ax1.axhline(y=np.mean(q_consistent), color='cyan', linestyle=':', alpha=0.5)
ax1.axhline(y=np.mean(q_independent), color='red', linestyle=':', alpha=0.5)
ax1.set_title('O2O Sample Quality\\n(Alignment Score)', color='white', fontweight='bold')
ax1.set_xlabel('Experiment Index', color='white')
ax1.set_ylabel('Alignment Score', color='white')
ax1.legend(facecolor='#333344', labelcolor='white', fontsize=8)
ax1.tick_params(colors='white')
for spine in ax1.spines.values():
spine.set_edgecolor('#555566')

# 子图2：O2O是否选中真正的好anchor
ax2 = axes[1]
ax2.set_facecolor('#1a1a2e')

hit_consistent = [r['is_true_good'] for r in results_consistent]
hit_independent = [r['is_true_good'] for r in results_independent]

cumsum_consistent = np.cumsum(hit_consistent)
cumsum_independent = np.cumsum(hit_independent)

ax2.plot(x, np.array(cumsum_consistent) / np.array([i+1 for i in x]),
'c-o', markersize=4, linewidth=1.5, label='Consistent', alpha=0.9)
ax2.plot(x, np.array(cumsum_independent) / np.array([i+1 for i in x]),
'r–s', markersize=4, linewidth=1.5, label='Independent', alpha=0.9)
ax2.set_title('O2O Accuracy\\n(Hit True High-Quality Anchor)', color='white', fontweight='bold')
ax2.set_xlabel('Experiment Index', color='white')
ax2.set_ylabel('Cumulative Hit Rate', color='white')
ax2.legend(facecolor='#333344', labelcolor='white', fontsize=8)
ax2.set_ylim(0, 1.1)
ax2.tick_params(colors='white')
for spine in ax2.spines.values():
spine.set_edgecolor('#555566')

# 子图3：统计汇总
ax3 = axes[2]
ax3.set_facecolor('#1a1a2e')

metrics = ['Avg Quality', 'Hit Rate', 'Consistency\\nRatio']
vals_consistent = [
np.mean(q_consistent),
np.mean(hit_consistent),
np.mean([r['in_o2m'] for r in results_consistent])
]
vals_independent = [
np.mean(q_independent),
np.mean(hit_independent),
np.mean([r['in_o2m'] for r in results_independent])
]

bar_x = np.arange(len(metrics))
width = 0.35
bars1 = ax3.bar(bar_x – width/2, vals_consistent, width,
label='Consistent (YOLOv10)', color='cyan', alpha=0.8)
bars2 = ax3.bar(bar_x + width/2, vals_independent, width,
label='Independent (Naive)', color='tomato', alpha=0.8)

for bar in bars1:
ax3.text(bar.get_x() + bar.get_width()/2., bar.get_height() + 0.01,
f'{bar.get_height():.2f}', ha='center', va='bottom',
color='cyan', fontsize=9, fontweight='bold')
for bar in bars2:
ax3.text(bar.get_x() + bar.get_width()/2., bar.get_height() + 0.01,
f'{bar.get_height():.2f}', ha='center', va='bottom',
color='tomato', fontsize=9, fontweight='bold')

ax3.set_xticks(bar_x)
ax3.set_xticklabels(metrics, color='white', fontsize=9)
ax3.set_title('Performance Summary', color='white', fontweight='bold')
ax3.set_ylim(0, 1.2)
ax3.legend(facecolor='#333344', labelcolor='white', fontsize=8)
ax3.tick_params(colors='white')
for spine in ax3.spines.values():
spine.set_edgecolor('#555566')

plt.suptitle('Consistent vs Independent Dual Assignment: Stability Comparison',
color='white', fontsize=12, fontweight='bold')
plt.tight_layout()
plt.savefig('dual_assignment_comparison.png', dpi=150, bbox_inches='tight',
facecolor=fig.get_facecolor())
plt.show()

print("\\n" + "="*60)
print("📊 一致性双重分配 vs 独立双重分配对比结果")
print("="*60)
print(f"{'指标':<25} {'一致性方案':>15} {'独立方案':>15}")
print("-"*60)
print(f"{'O2O样本平均质量分数':<25} {np.mean(q_consistent):>15.4f} {np.mean(q_independent):>15.4f}")
print(f"{'O2O命中真实优质anchor率':<25} {np.mean(hit_consistent):>15.4f} {np.mean(hit_independent):>15.4f}")
print(f"{'O2O与O2M一致性比例':<25} {np.mean([r['in_o2m'] for r in results_consistent]):>15.4f} {np.mean([r['in_o2m'] for r in results_independent]):>15.4f}")
print("="*60)

return results_consistent, results_independent

# ============================================================
# 主程序：运行完整演示
# ============================================================

if __name__ == '__main__':
print("=" * 70)
print(" 一致双重标签分配（Consistent Dual Assignments）完整演示")
print("=" * 70)

torch.manual_seed(42)

# —— 演示1：核心分配逻辑 ——
print("\\n📍 演示1：构造简单场景，展示分配过程")
print("-" * 50)

# 构造模拟数据
# 假设图像尺寸640×640，batch=1，2个GT Box
B = 1 # batch size
N = 400 # 候选anchor数量（简化场景）
C = 80 # COCO类别数
M = 2 # GT Box数量

# 随机生成预测分数和框（模拟训练早期的随机预测）
pd_scores = torch.rand(B, N, C) * 0.5 # 分类分数较低（训练初期）
pd_bboxes_raw = torch.rand(B, N, 4) * 640
# 确保格式为xyxy且x2>x1, y2>y1
pd_bboxes = torch.cat([
pd_bboxes_raw[..., :2].min(pd_bboxes_raw[..., 2:]),
pd_bboxes_raw[..., :2].max(pd_bboxes_raw[..., 2:])
], dim=–1)

# GT框（两个目标：一个大框，一个小框）
gt_bboxes = torch.tensor([[
[100., 100., 300., 250.], # GT1: 较大目标
[400., 350., 500., 450.], # GT2: 较小目标
]])
gt_labels = torch.tensor([[2, 7]]) # GT1类别=2(car), GT2类别=7(person)

# 生成anchor中心点（20×20网格，步长32）
stride = 32
xs = torch.arange(stride//2, 640, stride, dtype=torch.float32)
ys = torch.arange(stride//2, 640, stride, dtype=torch.float32)
gy, gx = torch.meshgrid(ys, xs, indexing='ij')
anc_points = torch.stack([gx.flatten(), gy.flatten()], dim=–1)[:N]

# 让部分预测框靠近GT区域（模拟部分好预测）
for gt_idx in range(M):
gt = gt_bboxes[0, gt_idx]
gt_cx = (gt[0] + gt[2]) / 2
gt_cy = (gt[1] + gt[3]) / 2
gt_w = gt[2] – gt[0]
gt_h = gt[3] – gt[1]

# 找最近的anchor点，提升其预测质量
dists = ((anc_points[:, 0] – gt_cx)**2 + (anc_points[:, 1] – gt_cy)**2).sqrt()
near_anchors = dists.topk(15, largest=False).indices

pd_scores[0, near_anchors, gt_labels[0, gt_idx].item()] = 0.7 + torch.rand(15) * 0.3
pd_bboxes[0, near_anchors] = torch.tensor([
gt_cx – gt_w/2 * (0.8 + torch.rand(1)*0.4),
gt_cy – gt_h/2 * (0.8 + torch.rand(1)*0.4),
gt_cx + gt_w/2 * (0.8 + torch.rand(1)*0.4),
gt_cy + gt_h/2 * (0.8 + torch.rand(1)*0.4),
]).expand(15, 4) + torch.randn(15, 4) * 10

# 执行一致双重标签分配
assigner = ConsistentDualAssigner(topk=10, alpha=0.5, beta=6.0)
o2m_assign, o2o_assign, assign_info = assigner(
pd_scores, pd_bboxes, anc_points, gt_labels, gt_bboxes
)

print(f"✅ 图像中GT数量：{M}")
print(f"✅ 候选Anchor数量：{N}")
print(f"")
print(f"📊 One-to-Many 分配结果：")
print(f" 正样本总数：{o2m_assign['num_pos']}")
print(f" 平均每个GT分配：{o2m_assign['num_pos'] / M:.1f} 个正样本")
print(f"")
print(f"📊 One-to-One 分配结果（一致性继承）：")
print(f" 正样本总数：{o2o_assign['num_pos']}")
print(f" 平均每个GT分配：{o2o_assign['num_pos'] / M:.1f} 个正样本")
print(f"")
print(f"🔗 一致性比例（O2O/O2M）：{assign_info['consistency_ratio']:.4f}")

# 打印每个GT的详细分配情况
if assign_info['o2o_assign_detail']:
print(f"\\n📋 每个GT的分配详情：")
for gt_detail in assign_info['o2o_assign_detail'][0]:
print(f" GT #{gt_detail['gt_idx'] + 1}:")
print(f" O2M正样本数：{gt_detail['o2m_count']}")
if gt_detail['o2o_anchor'] is not None:
print(f" O2O最优Anchor索引：{gt_detail['o2o_anchor']}")
print(f" O2O最优对齐分数：{gt_detail['o2o_score']:.4f}")

# —— 演示2：稳定性对比实验 ——
print("\\n📍 演示2：一致性 vs 独立分配稳定性对比实验")
print("-" * 50)
results_c, results_i = compare_assignment_consistency(num_experiments=30)

print("\\n✨ 演示完成！一致双重分配在质量和稳定性上均优于独立分配。")

7.5 代码解析

让我把上面这段代码的核心设计思路梳理一下，帮助你真正理解每一个关键决策：

TaskAlignedAssigner的设计要点：

第一，is_in_gts的几何约束。在计算对齐分数之前，先做一个几何筛选——只有anchor点落在GT框内部的位置才有资格成为正样本候选。这个约束非常重要：如果一个anchor完全在GT框之外，即使它碰巧预测出了一个与GT接近的框，这种预测也是"运气成分"而非特征驱动的，不应该参与训练。

第二，align_metric = cls^alpha * iou^beta的平衡。beta=6远大于alpha=0.5意味着定位精度（IoU）对正样本选择的影响约是分类置信度的12倍。这个设计有其深刻原因：在训练早期，分类置信度几乎是随机的，如果过于依赖它，分配结果会很不稳定；而IoU是一个更几何、更稳健的指标，在训练早期也能提供相对可靠的质量评估。

第三，多GT冲突的处理。当多个GT Box争抢同一个anchor时，用argmax(IoU)来决定归属。这比用对齐分数决定更稳定——因为IoU是纯几何的，不受分类预测波动影响。

ConsistentDualAssigner的一致性核心：

最关键的代码段是这一部分：

# 找到该GT在O2M中的所有正样本
o2m_pos_for_gt = (o2m_fg_mask[b] & (o2m_target_gt_idx[b] == m))
o2m_pos_indices = o2m_pos_for_gt.nonzero(as_tuple=True)[0]

# 获取这些O2M正样本的对齐分数
o2m_align_scores = align_metric[b, o2m_pos_indices, m]

# 选择对齐分数最高的那个作为O2O正样本
best_local_idx = o2m_align_scores.argmax()
best_anchor_idx = o2m_pos_indices[best_local_idx]

这段代码保证了O2O的候选空间被限制在O2M的正样本集合内。O2O的best anchor是O2M中对齐分数绝对最高的那一个。这是一致性的严格数学保证，而非近似。

八、训练动态分析：一致性如何影响收敛曲线

理解了机制之后，让我们从更宏观的训练动态角度来理解一致双重分配的影响。

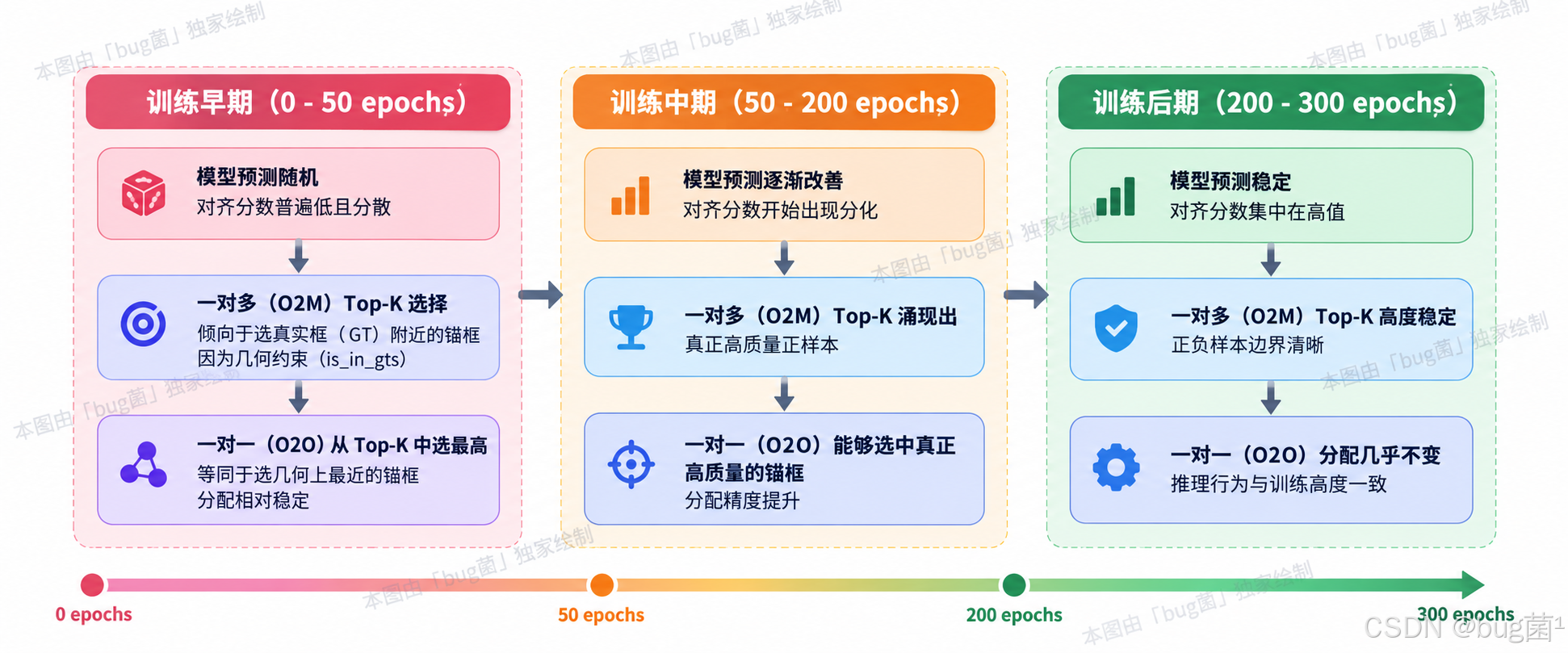

8.1 三个训练阶段的分配行为变化

相关示意图绘制如下，仅供参考：

这个分阶段动态揭示了一致双重分配的一个重要特性：它在训练的不同阶段表现出自适应行为。

训练早期，由于is_in_gts的几何约束存在，即使对齐分数很随机，O2M的Top-K也主要集中在GT框附近的anchor，从而让O2O的分配保持基本合理。这相当于用几何先验代替了不可靠的预测质量评估，是一个非常务实的工程设计。

训练后期，随着模型预测质量的提升，对齐分数越来越能准确反映anchor的真实质量，O2O分配也越来越稳定，逐渐收敛到"每个GT对应一个最优anchor"的理想状态。

8.2 损失曲线的期望行为

在正确实现一致双重分配的前提下，我们期望看到以下损失曲线行为：

L_O2M（One-to-Many损失）：曲线平滑下降，收敛行为与传统YOLO类似；
L_O2O（One-to-One损失）：初期下降较慢（因为正样本极少），但随着O2M特征质量提升，会逐渐加速收敛；
L_total = L_O2M + L_O2O：整体曲线介于纯O2M和纯O2O之间，兼顾了两者的优点。

如果发现L_O2O长期不收敛或震荡剧烈，通常有以下几个排查方向：

is_in_gts实现有误，导致GT框内没有任何候选anchor；

topk设置太小，O2M的Top-K质量不够，无法为O2O提供好的候选；

beta设置不合理，导致对齐分数不能有效区分好坏anchor。

九、工程实践中的注意事项

9.1 topk的选择

topk参数（每个GT分配的O2M正样本数）对训练效果影响显著。

topk太小（如3-5）：O2M正样本稀少，监督信号不够丰富；同时，O2O从极少数候选中选最优，如果这极少数都质量不高，O2O分配也会出问题；
topk太大（如20-30）：正负样本比例严重失衡，引入过多中等质量正样本，可能反而降低模型对高质量预测的专注度；
推荐范围：10-13（YOLOv10原论文使用topk=13）。

9.2 不同输入分辨率下的行为

当输入分辨率变化时，候选anchor数量N会发生显著变化：

640×640：约8400个anchor（三个尺度下）；
1280×1280：约33600个anchor。

anchor数量增加时，is_in_gts筛选出的候选数量也成比例增加，O2M的Top-K选择空间扩大，通常需要适当增大topk以保持每个GT的正样本密度比例基本恒定。

9.3 密集场景下的挑战

在密集目标场景（如人群计数、细胞检测）中，GT Box之间的IoU可能很高，多GT争抢同一anchor的情况会加剧。

一致双重分配的多GT冲突处理（取IoU最大的GT）在这种场景下可能不够精细。实际上，YOLOv10在密集场景下的表现相比稀疏场景会有一定下降——这也是One-to-One机制在原理上的局限性，需要结合具体任务评估。

十、从直觉上理解：一个生动的类比

让我用一个生活类比来帮助你直觉地理解一致双重分配。

想象你是一个公司的HR，需要为一个重要岗位从众多候选人中选出最合适的人选。

One-to-Many分配就像你先通过简历筛选（is_in_gts），从500份简历中筛出50份进入面试阶段（Top-K），这50个人都是"正样本"——他们的面试表现会指导公司完善招聘标准（提供训练梯度）。

One-to-One分配就是你最终从这50位面试者中，选出得分最高的那一位（argmax对齐分数）来录用。

**“独立双重分配”**相当于：HR团队为了"一致性"，让两个不同的评委小组分别面试这500个人，各自独立地选出自己认为最好的那位。两组评委的判断标准可能不同，选出的人不一样，甚至可能产生内部争议——这就是梯度方向不一致的问题。

**“一致双重分配”**则是：第一组评委（O2M）先面试，确定了Top-50优质候选人；第二组评委（O2O）只对第一组已经认可的Top-50人进行深度评估，最终选出那个最优秀的。两组评委的工作完全协同，不会产生"你选他、我选我"的内部矛盾。

这就是"Consistent"的本质含义——不是说两个Head做同样的事情，而是说它们在同一个目标框架下各司其职、相互支撑。

十一、与论文的对应关系

让我们把本节内容与YOLOv10原论文（“YOLOv10: Real-Time End-to-End Object Detection”，清华大学，2024）的相关内容做一个直接对应：

论文第3节"Consistent Dual Assignments for NMS-Free Training"是本节内容的原始来源。论文的核心论点可以概括为：

“To achieve both rich training supervision from One-to-Many and NMS-free inference from One-to-One, we propose consistent dual label assignments, where the one-to-one head is supervised by the label from the one-to-many head with the highest alignment score.”

翻译过来就是：为了同时获得One-to-Many的丰富监督信号和One-to-One的无NMS推理能力，我们提出了一致双重标签分配——One-to-One头由One-to-Many头中对齐分数最高的标签来监督。

论文的消融实验（Table 6）验证了这个设计的必要性：

纯One-to-One（使用匈牙利算法）：mAP比完整YOLOv10低2.5个百分点；
独立双重分配（O2M和O2O独立做TAL）：mAP比完整YOLOv10低1.2个百分点；
一致双重分配（完整YOLOv10）：最优性能。

这个消融实验数据有力地证明了"一致性"不是可有可无的锦上添花，而是整个NMS-Free机制能够成立的关键工程保障。

🔮 下期预告：One-to-Many Head 训练阶段丰富监督信号解析

在这一节我们已经多次提到One-to-Many Head在一致双重分配中的核心作用——它是为O2O提供"预筛选候选"的基础，也是为整个模型提供丰富梯度信号的主力。

但我们还没有深入回答这些问题：

One-to-Many Head的具体结构是什么？它与传统YOLOv8的预测头有何不同？它是如何在特征层面上做到"一对多输出"的？

"丰富监督信号"到底丰富在哪里？ Top-K正样本对应的损失计算是如何设计的？对齐分数权重如何影响不同质量正样本的梯度贡献？

One-to-Many Head为什么只在训练时使用，推理时彻底丢弃？这种"训练用、推理不用"的设计是否会造成训练-推理不一致？YOLOv10是如何保证推理时One-to-One Head能够独当一面的？

下一节**《第5节：One-to-Many Head：训练阶段丰富监督信号解析》**将深入回答这些问题。我们会从Head的网络结构出发，分析损失函数的完整形式，并通过实验直观地展示"丰富监督信号"对训练曲线的具体影响。

如果说这一节是"解释了为什么训练能稳定收敛"，那下一节就是"揭示了稳定收敛背后的发动机是什么"。

敬请期待。

本节小结：一致双重标签分配是YOLOv10实现NMS-Free的工程核心。它通过让One-to-One Head"继承"One-to-Many Head中质量最优的正样本，在解决One-to-One训练信号稀疏问题的同时，保证了两个Head的优化方向严格一致，从而实现了快速收敛和高质量端到端推理的双重目标。理解了这个机制，你就真正理解了为什么YOLOv10能在不依赖NMS的情况下依然保持与传统YOLO相当甚至更优的检测性能。

📌 附录

🫵 Who am I?

我是专注于计算机视觉、图像识别、目标检测与深度学习工程落地的讲师和技术博主，笔名 bug菌：

活跃于 CSDN｜稀土掘金｜InfoQ｜51CTO｜华为云开发者社区｜阿里云开发者社区｜腾讯云开发者社区｜开源中国｜博客园｜墨天轮等技术社区；
CSDN 博客之星 Top 30、华为云多年度十佳博主及卓越贡献奖获得者、掘金多年度人气作者 Top 40；
CSDN、掘金、InfoQ、51CTO 等平台签约作者及优质创作者；
全网粉丝累计 30w+。

更多高质量技术内容与成长资料，可查看合集入口：

👉 点击查看 👈️

硬核技术号「猿圈奇妙屋」期待你的加入，一起进阶、一起打怪升级。

– End –

YOLOv10-N	640	38.5%	2.3M	6.7G	1.84 ms
YOLOv10-S	640	46.3%	7.2M	21.6G	2.49 ms
YOLOv10-M	640	51.1%	15.4M	59.1G	4.74 ms
YOLOv10-B	640	52.5%	19.1M	92.0G	5.74 ms
YOLOv10-L	640	53.2%	24.4M	120.3G	7.28 ms
YOLOv10-X	640	54.4%	29.5M	160.4G	10.70 ms

全文目录：

📌 上期回顾

NMS的根本问题

YOLOv10的NMS-Free核心思路

🎯 本节主题：一致双重标签分配 Consistent Dual Assignments 原理

一、从一个根本性的问题说起

二、标签分配的背景知识：从暴力匹配到动态分配

2.1 标签分配是什么？

2.2 标签分配方法的演进历程

三、One-to-One分配的困境：为何朴素方案不奏效

3.1 匈牙利算法：端到端检测的经典方案

3.2 朴素的"直接用One-to-One训练"为什么不行

四、一致双重标签分配：核心思想

4.1 整体架构设计

4.2 一致性的含义：为什么叫"Consistent"？

4.3 为什么"一致性"是解决训练困难的关键？

五、数学原理深度解析

5.1 TAL（Task-Aligned Learning）标签分配细节

5.2 一致性约束的数学形式

5.3 推理时的简洁性

六、与其他方案的对比分析

6.1 方案对比矩阵

6.2 与DETR系列的对比

6.3 与RT-DETR的对比

七、完整代码实现与解析

7.1 环境准备

7.2 TAL核心实现

7.3 一致双重标签分配器

7.4 可视化：理解分配过程

7.5 代码解析

八、训练动态分析：一致性如何影响收敛曲线

8.1 三个训练阶段的分配行为变化

8.2 损失曲线的期望行为

九、工程实践中的注意事项

9.1 topk的选择

9.2 不同输入分辨率下的行为

9.3 密集场景下的挑战

十、从直觉上理解：一个生动的类比

十一、与论文的对应关系

🔮 下期预告：One-to-Many Head 训练阶段丰富监督信号解析

📌 附录

🫵 Who am I?

相关推荐

评论 抢沙发

热门标签

热门文章

最新文章

归档

分类

评论抢沙发
