S-124：把航海警告变成数据

动态图层家族写到第四块，性质变了：S-104 水位、S-111 流场是环境参数，连续、渐变、按小时演进；S-124 航行警告是事件——灯标熄灭、新发现沉船、水上施工临时划设。它不渐变，它突然出现、要求被看见、过些天又被撤销。

先看一条警告在今天的真实形态。这是国内某海事局发布的一份施工通告（节选）：

×航通〔2023〕0127号 某海事局关于某运河航道工程施工№.HD15标段作业的通告各有关单位及船舶：某航道建设公司将进行某运河航道工程施工№.HD15标段作业。现将有关事项通告如下：一、作业时间：2023年4月7日至2025年2月16日。二、施工安全作业区：起于某大桥南侧200m，止于某港东航道起点…… 三、施工船舶：××、××、××等30余艘（名单略）……

值班驾驶员读到它，抄进值班日志，把作业区手绘到纸质海图上，完工的日子再划掉。S-124（航行警告产品规范）做的事，就是让这条通告变成结构化数据，直接叠加进 S-101 电子海图——人读的通告，变成机读的字段：

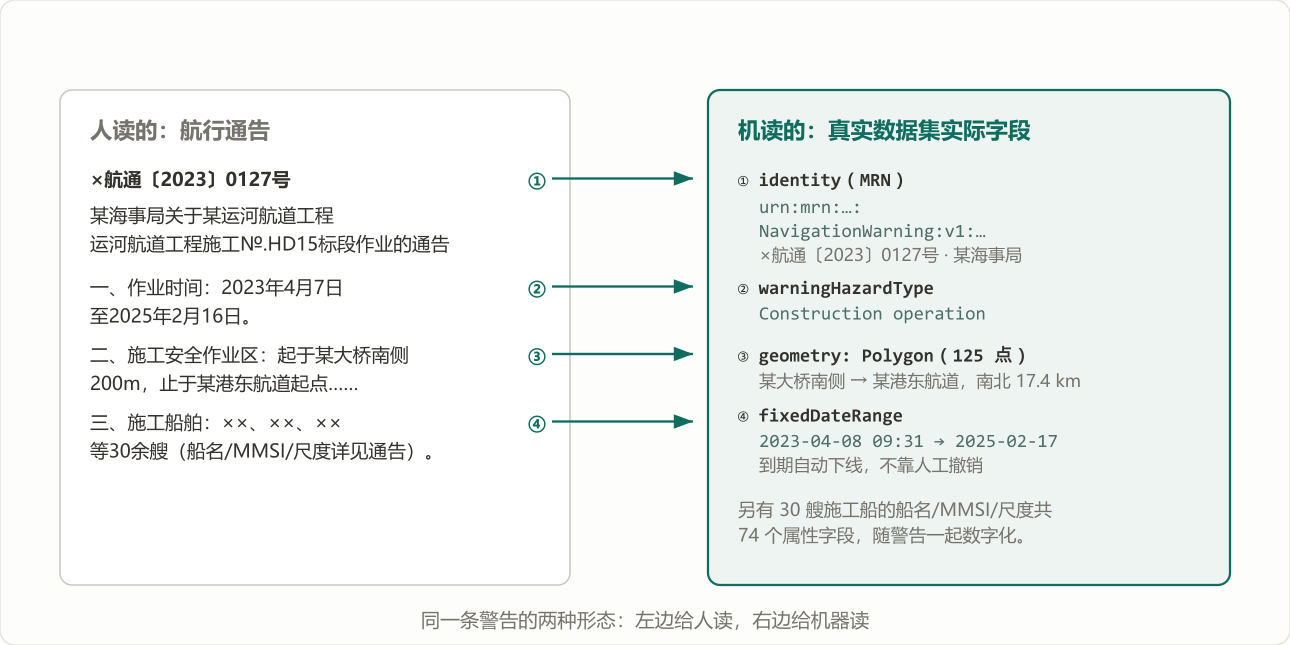

同一条警告，拆成数据看

把这份国内海事机构发布的真实数据集（S-124 Ed 2.0.0 格式）拆开是这样的：

最后这行值得停一下：连"哪 30 艘船可以施工"都进了数据。这份警告区的范围是沿航道的狭长走廊——125 个坐标点、南北约 17.4 公里、东西约 8.3 公里，从上游大桥南侧一直铺到港口东航道起点。几何不是个抽象概念，是每一个转向点都测过的工程事实。

要素目录（Feature Catalogue Ed 2.0.0）里的真实类型名也值得记：一条警告由若干 NavwarnPart（分段，各自携带几何）组成，配套 NavwarnAreaAffected（受影响区域）与 TextPlacement（文字摆放位置）——"文字放哪"在 S-124 里也是一个要素，而不是渲染器拍脑袋。

警告不改口，只发新的

NAVAREA/海事通告体系有个容易被软件工程师忽略的老规矩：警告从不原地修改。工程提前完工了，不会有人"编辑"这份 0127 号通告，而是发布一条新警告：

（新警告） Cancel ×航通〔2023〕0127号.

对数据消费者来说，这意味着"警告的最新状态"永远要顺着引用链算出来：新警告引用旧警告，旧的随之下线。引用关系是要素目录里明确定义的信息关联——navwarnReferences，目录定义原文："警告与其目的相关的先前信息之间的关系"——而不是藏在正文里的一句话。漏解析一条撤销引用，屏幕上就多一个"幽灵警告"，比没有警告更糟。

它从哪来，到哪去

生产端挂在 WWNWS（世界航海警告服务）体系：全球按大洋划成 16 个 NAVAREA 区，每区由协调国发布区域警告，往下再分沿海、地方两级。S-124 给这条百年老链路加了数字化出口——海事机构除了发通告，还可以直接发布标准数据文件，ECDIS 拉取后自动叠加。

传统侧的 NAVTEX 值得多说一句：它工作在中频 518 kHz（国际频道，英文）和 490 kHz（本国语言频道），是窄带字符广播——只有文本，没有几何，覆盖范围以电台为中心约 400 海里。一条警告的"位置"要靠报务员在脑内换算成经纬度，这些先天限制正是 S-124 要补的课：同样的警告，字符电文给人读，结构化数据给机器读，双轨并行、互为保底。

渲染端：品红虚线，加上一套状态机

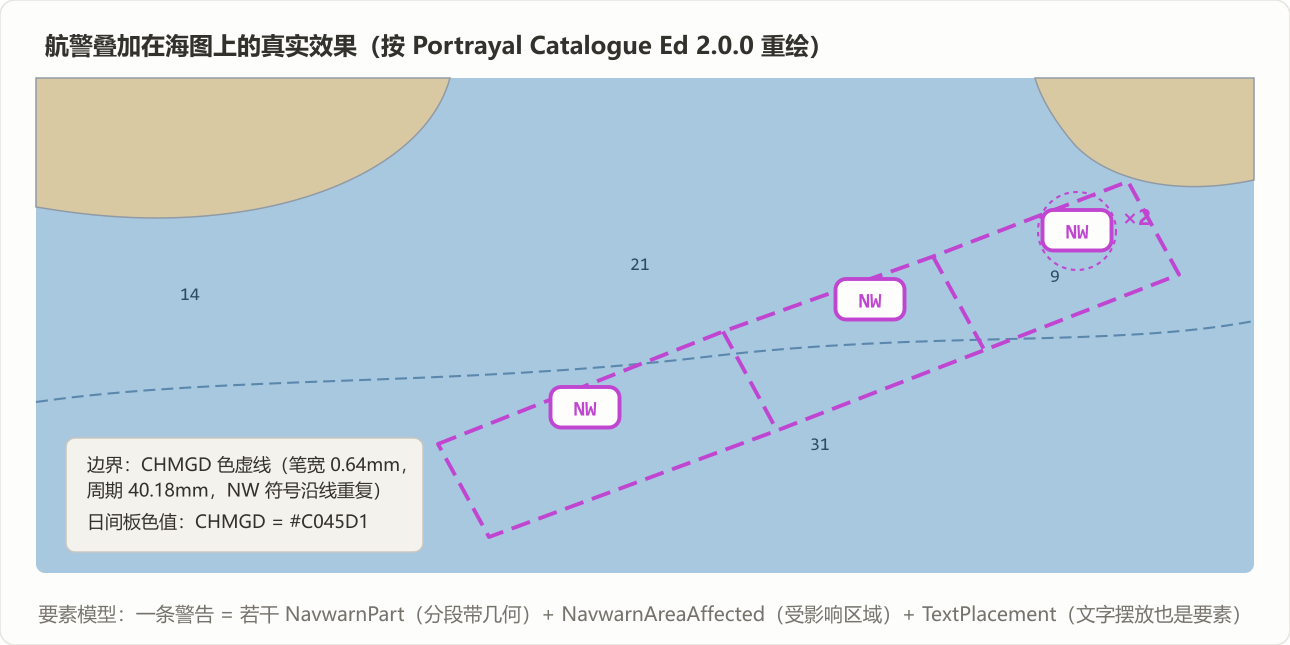

先分清职责：S-124 只负责把警告的几何、正文、引用链编码出来；怎么画由 Portrayal Catalogue（Ed 2.0.0）写成机器可读规则来约束，最终叠加在 S-101 底图之上。照着规则渲染，就是"符合标准"：

• 边界：CHMGD 色（日间板色值 #C045D1）0.64mm 虚线，周期 40.18mm——品红是海图上"人工覆盖信息"的专用色，在蓝绿主调的水面上不和任何真实要素混淆；区域内部不填充，不遮挡底图
• NW 方框符号：边界线型自带一个方框 "NW" 符号，沿边界周期性重复——图面上靠它告诉值班员"这里有条警告"；点状警告则用圆形变体；同一位置多条警告则叠一个计数标注
• 正文不糊图：警告正文由 TextPlacement 要素管理摆放，配合警告列表/弹层阅读，图面上只留几何边界与符号
• 注意级提醒：新警告几何与计划航路相交时，按 ECDIS 表现标准触发提醒（声音/弹窗）——不允许指望船员自己"刷"出来

真正的难点在状态机。拿这份数据集走完一生：

拼起来就是屏幕上的样子：

这份警告的 fixedDateRange 把到期时刻写死在了字段里——像这样跨度近两年的长期警告，"到点自动消失"是数据给的权利，不需要任何人记得去删。

对比一下：S-104/111 再复杂也只是"值在变"，S-124 是值在生灭。工程上是两种物种：前者主要做插值和换色，后者主要做状态同步和引用链管理。而状态同步对不对、撤销链漏没漏，靠肉眼盯屏幕很难验证——下一篇讲讲怎么用官方测试数据集给渲染器当陪练。

我是夜航海图，做海图与地图渲染开发的工程师。博客「航图笔记」同步更新全部文章，欢迎 RSS 订阅。
