VGA时序控制原理与实战详解

一 VGA基础

        在写代码之前，我们必须先搞清楚VGA到底是什么，以及它是如何让屏幕亮起来的。

1.1 什么是VGA？

        VGA最早是IBM在1987年推出的一种视频传输标准。虽然它传输的是模拟信号，但其扫描时序被后来的DVI、HDMI等数字接口完美继承。在FPGA开发中，我们通过控制IO口输出高低电平来模拟这些时序，从而实现图像显示。

1.2 VGA物理接口与引脚

        最常见的VGA接口是15针的D-Sub接口。虽然引脚很多，但真正用于传输图像和控制的核心引脚只有5根：

• R、G、B（红绿蓝）：3根模拟信号线。注意，FPGA输出的是数字信号（0或1），要连接到VGA的模拟引脚，通常需要搭建一个电阻分压网络（DAC）。比如用3个电阻将FPGA的3个IO口组合成8种电压等级，实现8位色（RGB 3-3-2）。
• HSYNC（行同步）：告诉显示器“一行开始了”。
• VSYNC（场同步）：告诉显示器“一帧画面开始了”。
• GND（地）：信号参考地。

1.3 VGA显示原理：光栅扫描

VGA显示器（无论是早期的CRT还是现在的LCD）都采用光栅扫描的方式显示图像。你可以想象一支“电子笔”在屏幕上画画：

• 从左到右画一行（行扫描）。
• 画到最右边后，电子笔快速回到左边，准备画下一行（行消隐期）。
• 从上到下画完所有行（场扫描）。
• 画到右下角后，电子笔快速回到左上角，准备画下一帧（场消隐期）。在这个过程中，电子笔在“回扫”的时候是关闭的（不发光），这段时间被称为消隐期（Blanking）。消隐期就是为了给电子笔留出足够的物理返回时间，同时显示器也需要依靠这段时间来同步信号。

1.4 核心参数：分辨率与像素时钟（Pclk）

  我们常说的“640×480@60Hz”是什么意思？

640×480:表示显示区域的有效区域有640列，480行

60hz:表示一秒扫描的帧数。

       那么，驱动VGA需要一个多快的时钟（像素时钟 Pclk）呢？由于消隐期的存在，扫描一行的时间绝对不是640个时钟，扫描一帧的时间也绝对不是480行。根据行业标准（V640x480@60Hz 的完整时序参数为：

一行总耗时（H_totaltime）= 800 个像素时钟

一帧总耗时（V_totaltime）= 525 行

计算像素时钟：Pclk = 800 * 525 * 60 ≈ 25,200,000 Hz (25.2 MHz)。这也是为什么在FPGA中，我们需要用PLL锁相环将板载的50MHz时钟分频/倍频到 25MHz（或精准的25.175MHz）作为VGA的驱动时钟。

二 VGA时序图基础

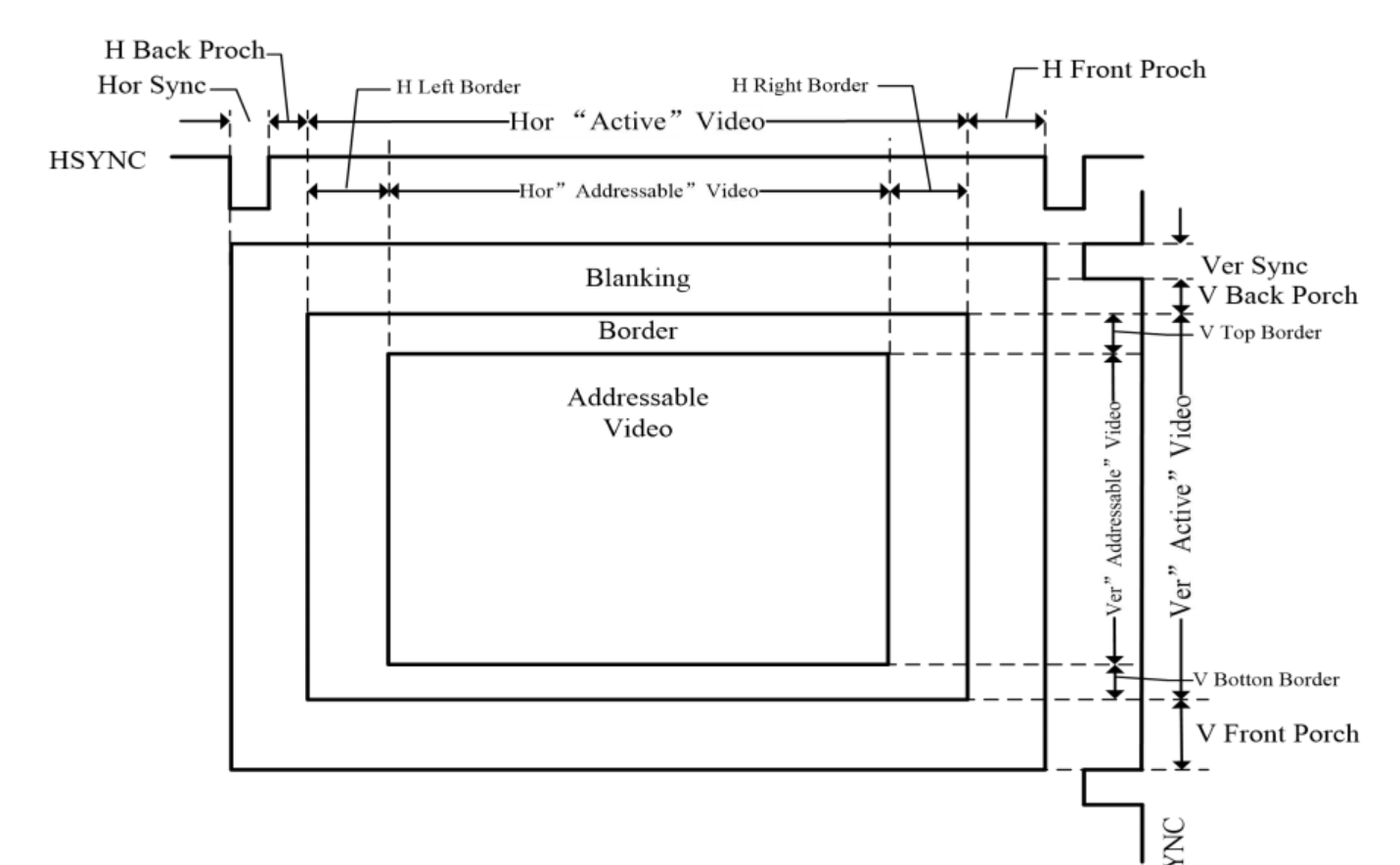

请看下面的时序图，它清晰地展示了VGA显示一帧图像时的信号变化规律（以行时序为例，场时序原理完全相同，只是单位从像素变成了行）。

2.

2.1 行时序

行时序描述的是电子枪在屏幕上扫过“一行”像素的过程。它包含以下几个关键阶段：

• Hor Sync（行同步）：告诉显示器一行开始或结束。通常是一个低电平脉冲。
• H Back Porch（行后沿/后肩）：同步脉冲结束到有效图像开始的时间，是电子枪回扫后稳定下来的缓冲期。
• H Left Border（行左边沿） & H Right Border（行右边沿）：图像周围的黑色边框。
• Hor "Active" Video（行有效视频）：实际用于显示的像素区域。图中同时标注了“Addressable Video（可寻址视频区）”，包含在Active Video中。
• H Front Porch（行前沿/前肩）：有效图像结束到下一个同步脉冲开始的缓冲期。

2.2 场时序

场时序描述的是显示器从上到下扫描完一帧画面的过程。原理与行时序一致，但单位是“行”（Line）：

• Ver Sync（场同步）：告诉显示器一帧图像结束，准备开始下一帧。
• V Back Porch（场后沿）：场同步后的缓冲期。
• V Top Border（场上边沿） & V Bottom Border（场下边沿）：图像的上下黑边。
• Ver "Active" Video / Addressable Video（场有效视频）：实际的显示图像区域。
• V Front Porch（场前沿）：有效图像结束到下一场同步开始的缓冲期。

一句话总结：一帧画面的扫描，本质上是先进行行扫描（横向），每扫完一行，计数器加1，再进行下一行的扫描；扫完480行后，进入场消隐期，然后从头开始。

三 实战代码（基本时序生成）

结合上面的时序图与基础计算，我们来实现分辨率是 640×480@60Hz的实战项目。

3.1参数定义映射

行时序参数 (H_)

• H_totaltime = 800：扫描一行总耗时 800 个像素时钟。
• H_time = 96：行同步脉冲（H Sync）宽度。
• H_back = 40：行后沿（H Back Porch）。
• H_left = 8：行左边沿（H Left Border）。
• H_addrtime = 640：行有效像素（Horizontal Addressable Video）。
• H_right = 8：行右边沿（H Right Border）。
• H_front = 8：行前沿（H Front Porch）。

场时序参数 (V_)

• V_totaltime = 525：扫描一帧总耗时 525 行。
• V_time = 2：场同步脉冲（V Sync）宽度。
• V_back = 25：场后沿（V Back Porch）。
• V_top = 8：场上边沿（V Top Border）。
• V_addrtime = 480：场有效像素（Vertical Addressable Video）。
• V_bottom = 8：场下边沿（V Bottom Border）。
• V_front = 2：场前沿（V Front Porch）。

3.2 计数器逻辑 (cnt_h, cnt_v)

行计数器 cnt_h：在像素时钟 Pclk 驱动下循环计数 0~799。

场计数器 cnt_v：每当行计数器绕回0时（即扫完一行），cnt_v 加1，循环计数 0~524。这是一个典型的嵌套计数结构。

reg [9:0] cnt_h, cnt_v;

always @(posedge Pclk or negedge Prst_n) begin
if(!Prst_n)
cnt_h<=0;
else if(cnt_h==H_totaltime-1)
cnt_h<=0;
else
cnt_h<=cnt_h+1;
end

always @(posedge Pclk or negedge Prst_n) begin
if(!Prst_n)
cnt_v<=0;
else if(cnt_h==H_totaltime-1)begin // 行计数器满，场计数器加1
if(cnt_v==V_totaltime-1)
cnt_v<=0;
else
cnt_v<=cnt_v+1;
end
end

3.3数据有效信号 (data_valid)

assign data_valid = (cnt_h>=(H_time+H_back+H_left))&&(cnt_h<(H_time+H_back+H_left+H_addrtime))
&&(cnt_v>=(V_top+V_back+V_time))&&(cnt_v<(V_top+V_back+V_time+V_addrtime));

这是代码中最核心的部分。 data_valid 决定了何时向屏幕输出真实的图像数据。

水平有效起点：96+40+8 = 144，终点：144+640 = 784。

垂直有效起点：2+25+8 = 35，终点：35+480 = 515。

只有 cnt_h 和 cnt_v 同时处于这两个区间时，data_valid 才为高电平，此时输出的RGB数据才会被显示器识别为有效像素。

3.4. 同步信号生成

assign Hsync = (cnt_h>=H_time)?0:1;
assign Vsync = (cnt_v>=V_time)?0:1;

当计数器在 0 ~ H_time-1（0~95）时，Hsync 输出低电平（同步脉冲）；同理，V_time 决定了 Vsync 的低电平脉宽。这与时序图中的负极性同步脉冲相对应。

3.5全部代码

module VGA (
input wire Pclk ,
input wire Prst_n ,
output wire Hsync ,//行同步
output wire Vsync ,//场同步
output wire data_valid //数据有效

);
//行信号基本时序
parameter H_totaltime = 800 ;
parameter H_right = 8 ;//右边沿
parameter H_front = 8 ;//前沿
parameter H_left = 8 ;//左边沿
parameter H_back = 40 ;//后沿
parameter H_time = 96 ;//行同步时间
parameter H_addrtime = 640 ;
//场信号基本时序
parameter V_totaltime = 525 ;
parameter V_top = 8 ;//上边沿
parameter V_front = 2 ;//前沿（前肩时间）
parameter V_bottom = 8 ;//下边沿
parameter V_back = 25 ;//后沿/削隐时间
parameter V_time = 2 ;//场同步时间
parameter V_addrtime = 480 ;

reg [9:0] cnt_h, cnt_v ;

always @(posedge Pclk or negedge Prst_n) begin
if(!Prst_n)
cnt_h<=0;
else if(cnt_h==H_totaltime-1)
cnt_h<=0;
else
cnt_h<=cnt_h+1;
end

always @(posedge Pclk or negedge Prst_n) begin
if(!Prst_n)
cnt_v<=0;
else if(cnt_h==H_totaltime-1)begin
if(cnt_v==V_totaltime-1)
cnt_v<=0;
else
cnt_v<=cnt_v+1;
end
end

assign data_valid = (cnt_h>=(H_time+H_back+H_left))&&(cnt_h<(H_time+H_back+H_left+H_addrtime))
&&(cnt_v>=(V_top+V_back+V_time))&&(cnt_v<(V_top+V_back+V_time+V_addrtime));

assign Hsync = (cnt_h>=H_time)?0:1 ;
assign Vsync = (cnt_v>=V_time)?0:1 ;

endmodule
