前阵子在化工厂调试仪表采集系统，23台压力、温度传感器走RS485总线串联，白天空载调试一切正常，一到晚上车间电机、变频器全开，就开始频繁丢包，有时候连续十几帧收不到回复，历史数据断得稀碎。
一开始下意识觉得是轮询逻辑写得有问题，熬了半宿改了三版调度算法，问题反而更严重了。后来顺着线缆走了一圈才发现，施工队图省事把485屏蔽线和380V动力线绑在同一桥架里走了四十多米，再加上总线两端都没接终端电阻，干扰一上来信号直接畸变得没法看。
做工业通讯这几年，见过太多类似的场景：80%的RS485通信故障，根本不是代码的问题，全是硬件、布线、匹配这些基础细节没做到位。很多人排查上来就改协议、调参数，绕了一大圈最后发现只是根线接错了。
这篇文章就把RS485从硬件到软件的全链路排查步骤整理出来，按照从易到难、从物理到协议的顺序一步步排，都是现场踩坑踩出来的实战经验，照着走基本能定位90%以上的通信不稳问题。
排查的核心思路：从物理到应用，先简单后复杂
很多人排查485问题没有章法，一会儿换转换器一会儿改代码，越试越乱。正确的逻辑一定是先硬件后软件，先物理后协议，先整体后局部——越靠前的层出问题概率越高，排查成本也越低，先把大概率的坑排除，再去抠软件细节。

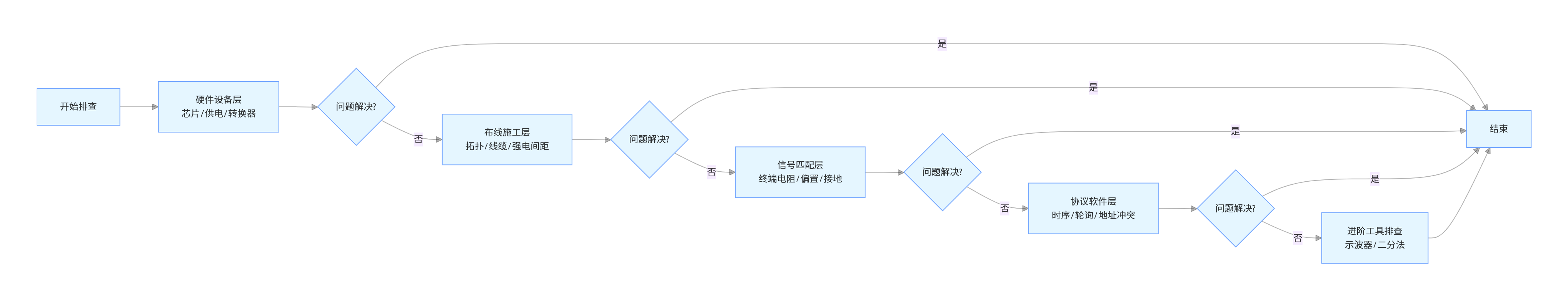

我一般按五层顺序排查：硬件设备层→布线施工层→信号匹配层→协议软件层→系统干扰层，整体流程如下：
一、硬件设备层：先把最直观的硬件坑排除
这一步不用复杂工具，靠替换和观察就能排除大半问题，优先排查。
1. 收发芯片与设备故障
RS485芯片本身很脆弱，静电、浪涌、过压都容易打坏，有时候不是完全损坏，而是间歇性失效，表现为时通时断、毫无规律。
- 排查方法：先逐个断开从机，单独接一台设备测试，如果单台都不稳，大概率是主机端转换器或者接口芯片坏了；有条件就用替换法，换个已知正常的设备交叉验证，最快定位故障点。
- 注意点：别用太廉价的山寨485芯片，很多国产替代的参数虚标，共模电压范围窄，工业现场稍微有点干扰就扛不住。长期运行的项目尽量选带ESD保护的工业级芯片，差不了几毛钱。
2. 供电不稳导致的芯片异常
很多人完全忽略供电问题，现场设备供电纹波大、电压跌落，都会导致485芯片工作异常，发送接收出错，表现为固定时段丢包或者负载一高就断。
- 排查方法：用万用表测设备端的供电电压，看有没有低于额定值；有示波器的话看一下纹波，超过100mV就会明显影响通信稳定性。
- 踩坑经验：之前遇过一个现场，传感器用的杂牌开关电源，带负载之后纹波超过200mV，485芯片间歇性失步，半小时丢一包，查了三天才定位到，换了线性电源之后立刻恢复正常。
3. 转换设备的兼容性问题
USB转485、串口服务器这类转换设备，便宜的几十块钱，贵的几百块，差异非常大。很多廉价转换器的收发切换延时大、电平不标准，低速通信没事，波特率一高或者设备一多就丢包。
- 排查方法：换一个工业级带隔离的转换器测试，如果通信立刻好转，就是原来的转换器质量问题。
- 建议：波特率超过19200或者总线上设备超过10台的，尽量用隔离型转换器，避免地环干扰串到主机端，还能保护主机串口不被烧坏。
二、布线施工层：80%的现场故障都出在这里
RS485是差分总线，对布线的要求比RS232高得多，施工不规范是现场通信不稳的第一大原因。
1. 拓扑结构必须是总线型
RS485只支持手牵手的总线型拓扑，绝对不能接成星形、树形或者分叉。很多施工队图方便，在中间节点分出好几根线接设备，结果就是信号反射、重影，数据错乱。
- 排查方法：顺着总线走一遍，确认所有设备都是串联在一根总线上，没有多余的分叉。如果有星形节点，要么改成总线型，要么加485集线器做分支隔离。
- 注意：总线的首尾两端是主机和最远的那台从机，中间设备的引出 stub 线越短越好，最好不要超过1米，长线 stub 是信号反射的重灾区。
2. 线缆选型要达标
- 必须用屏蔽双绞线，不能用普通平行线、网线代替。差分信号靠两根线的紧密耦合来抗干扰，平行线没有耦合效果，抗干扰能力差很多。
- 线径要匹配距离：1000米以内用0.5mm²的线，距离越长线径越粗，减少信号衰减。
- 踩坑经验：有个项目图省钱用了普通网线当485线，距离才300米，通信误码率超过30%，换成屏蔽双绞线之后误码率直接降到0。
3. 与强电的间距要求
485线绝对不能和220V、380V的动力线走同一根线管或者桥架，平行走线的话干扰会直接耦合进去，典型表现就是大功率设备一启动通信就断，设备停了就恢复正常。
- 规范要求：与动力线平行间距至少30cm，必须交叉的话要垂直交叉；如果只能走同一桥架，必须用金属管把485线单独屏蔽起来，屏蔽层单端接地。
4. 总线长度与中继
RS485的理论最大传输距离是1200米（9600波特率下），实际现场因为干扰、线缆质量，一般超过800米就建议加中继器。很多人忽略波特率的影响，波特率越高，传输距离越短，115200波特率下建议不超过100米。
三、信号匹配层：最容易忽略的终端与接地细节
很多人布线没问题，设备也没坏，就是通信不稳，大概率是终端电阻和接地没处理好。
1. 终端电阻的正确接法
总线两端必须各接一个120Ω的终端电阻，用来匹配线缆的特性阻抗，消除信号反射。中间的设备绝对不能加，加了会导致阻抗不匹配，信号衰减更严重。
- 排查方法：断电之后用万用表测总线AB两端的电阻，正常应该在60Ω左右（两个120Ω并联）。如果电阻远大于60Ω，说明没加或者只加了一端；如果远小于60Ω，说明中间设备也加了。
- 注意：短距离（小于100米）、低波特率的情况下，不加终端电阻可能也能通信，但距离一长、干扰一多就会出问题，建议不管距离长短都规范加上。
2. 偏置电阻解决空闲乱码
当总线上所有设备都处于接收状态时，差分线上的电压是不确定的，接近0V，这时候芯片容易误判，产生乱码或者错误帧。这时候需要加上下拉偏置电阻，保证总线空闲时AB之间的压差大于200mV。
- 一般在主机端加1kΩ的上拉（A接VCC）和下拉（B接GND）电阻即可，总线上有一个就够，不用每个设备都加。
3. 接地的坑：单点接地，禁止多点
RS485的信号地（GND）非常容易踩坑，很多人把每个设备的485地都接外壳、接大地，结果不同接地点之间有电位差，形成地环流，产生共模干扰，严重的直接烧坏芯片。
- 正确做法：整个485总线只在主机端单点接地，从机端的485信号地悬浮，不接外壳和大地；如果是隔离型设备，隔离侧的地不要和系统地接在一起。
- 踩坑经验：之前一个项目12台设备，每台都接了地，地电位差有3V多，共模电压超过了芯片的承受范围，通信一直出错。后来只留主机端接地，其他全部悬空，通信立刻恢复正常。
四、协议软件层：硬件都对了再看代码
硬件和布线都排查完还是不稳，再来看软件和协议的问题，常见的坑就那几个。
1. 半双工收发切换时序
RS485是半双工，同一时间只能发或者收，靠DE/RE引脚控制切换。很多人写代码的时候，发完数据立刻切换到接收，结果最后几个字节还没发出去就被切掉了，导致帧残缺、校验失败。
- 排查方法：用示波器同时看发送数据和DE引脚的波形，确认DE引脚在最后一位数据发完之后再拉低，预留至少1个字节的延时。
- 经验值：9600波特率下，发完之后延时1ms再切接收；波特率越高，延时可以越短，但一定要留余量，不要卡着理论值写。
2. 轮询节奏与帧间距
主机轮询从机的时候，如果帧间隔太短，上一个从机还没回复完，下一个指令就发出去了，总线上数据冲突，表现为丢包、错包、时通时断。
- 解决方法：根据从机的响应速度调整帧间隔，一般至少留20ms以上的间隔；总线上设备多的话，适当拉长轮询周期，不要把总线占满。
- 合理的重发机制：收到错误帧或者超时，不要立刻重发，间隔一小段时间再试，最多重发2-3次，失败就跳过，下一轮再询，避免总线上全是重发的数据包加剧冲突。
核心轮询逻辑参考：
/// <summary>
/// 485主站轮询核心逻辑
/// </summary>
public class ModbusRtuMaster
{
private readonly SerialPort _serialPort;
private const int FrameInterval = 30; // 帧间隔ms
private const int RetryCount = 3; // 重发次数
public byte[] SendQuery(byte slaveAddr, byte[] cmd)
{
for (int i = 0; i < RetryCount; i++)
{
// 清空接收缓存，避免残留数据
_serialPort.DiscardInBuffer();
// 发送指令
_serialPort.Write(cmd, 0, cmd.Length);
// 等待发送完成，确保完整帧输出
Thread.Sleep(FrameInterval);
// 读取响应
byte[] buffer = new byte[256];
int len = _serialPort.Read(buffer, 0, buffer.Length);
if (len > 0 && VerifyChecksum(buffer, len))
{
return buffer.Take(len).ToArray();
}
// 重发前等待，避免总线冲突
Thread.Sleep(50);
}
// 重发失败返回空，下一轮再询
return Array.Empty<byte>();
}
}
3. 地址冲突与广播风暴
总线上如果有两台设备地址相同，主机发指令的时候两台同时回复，总线数据直接冲突，表现为这台设备有时候能通有时候不能通，毫无规律。
- 排查方法：逐个接入从机，每接一台测试一次，接到哪台出现问题就是哪台地址冲突。
- 注意：尽量少用广播指令，广播指令所有从机都会响应，非常容易造成总线冲突，非必要不用。
五、复杂场景的进阶排查手段
如果常规步骤都排查完还是有问题，就需要用工具做精准定位。
1. 示波器看波形
这是最直观的方法，看差分信号的波形就能定位问题类型：
- 波形幅值低、上升沿缓：线缆太长或者终端电阻加多了，信号衰减严重。
- 波形有明显的反射重影：终端电阻没加或者拓扑有分叉。
- 波形上有密集的尖峰干扰：强电干扰或者屏蔽没做好。
2. 二分法定位故障点
总线上设备多的时候，用二分法排查效率最高：从中间断开总线，分别测试前后两段，看哪段有问题，一步步缩小范围，快速定位故障设备或者故障线缆段。
3. 降低波特率测试
如果高波特率下不稳，降到9600甚至更低试试，如果降速之后正常，说明是线缆衰减、干扰或者匹配的问题，不是软件逻辑的锅，别再死磕代码了。
现场踩坑总结：5个最容易忽略的细节
其实RS485的问题说复杂也复杂，说简单也简单，核心就是把物理层的基础做扎实，再去谈协议和软件。很多时候大家总觉得通信不稳是代码写得不好，其实翻来覆去查代码，不如先顺着线走一圈，看看终端电阻接没接、有没有和动力线绑在一起。
按照这个排查流程走下来，绝大多数现场的485通信问题都能快速定位解决，不用再毫无头绪地瞎试。
