前言
打卡ARM裸机学习第八天，今天核心攻克I2C通信协议。从最底层的GPIO输出模式、线与特性，到I2C标准时序规则，再到i.MX6ULL硬件I2C寄存器配置，最后结合裸机代码和逻辑分析仪波形验证。
一、硬件底层：为什么I2C必须用开漏输出？

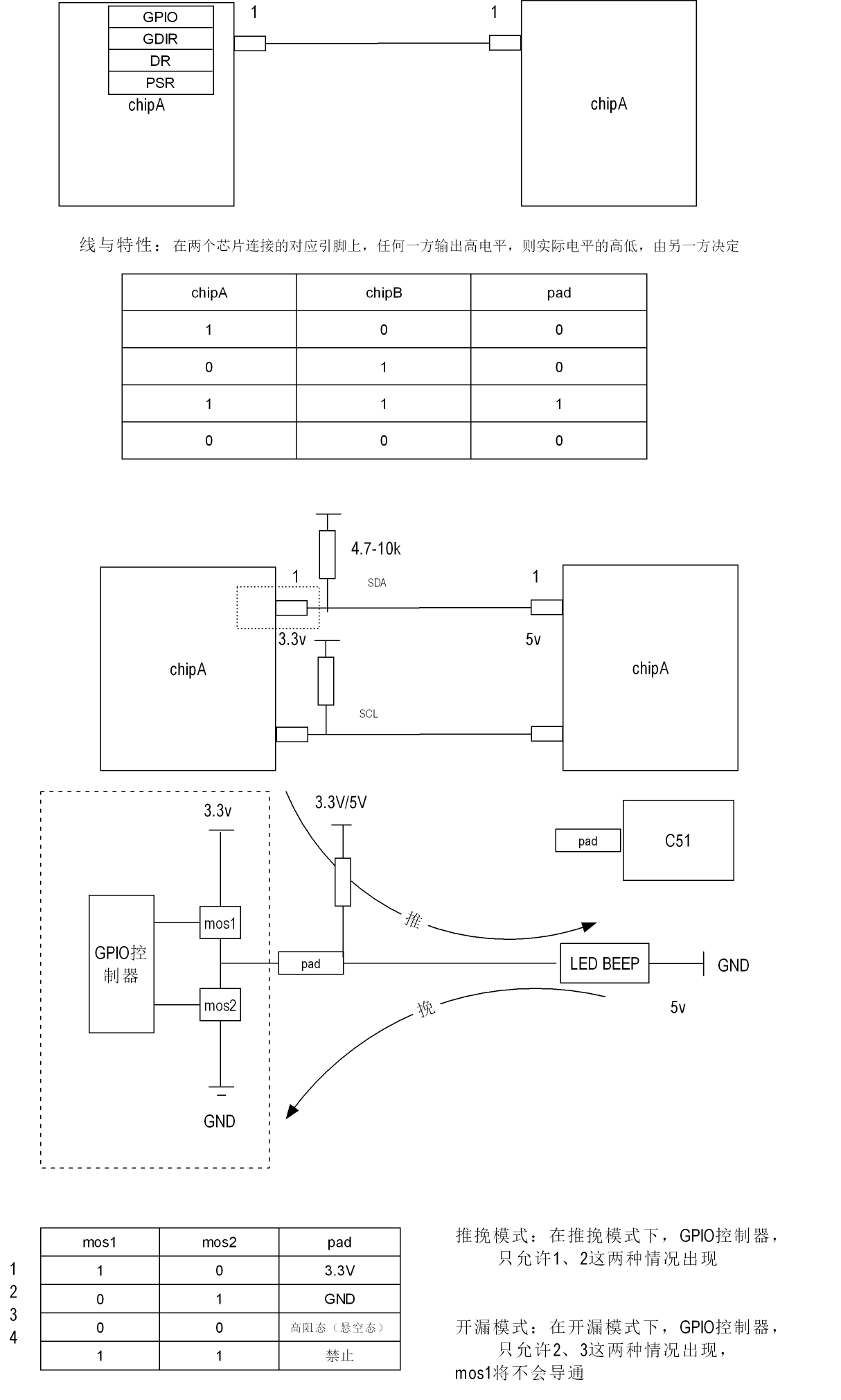

这张图从上到下完整讲透了I2C的物理基础：线与特性 → 上拉电阻电平转换 → GPIO内部推挽/开漏结构，是理解I2C的前提。
1.1 推挽输出 vs 开漏输出
GPIO引脚内部由两个MOS管控制输出：上管mos1接3.3V电源，下管mos2接GND地。
- 推挽输出模式 两个MOS管交替导通，一个导通另一个必然截止：
- 输出1：mos1导通、mos2截止 → 主动输出高电平3.3V
- 输出0：mos1截止、mos2导通 → 主动拉低到GND ❌ 致命问题：如果两个芯片的推挽引脚直接相连，一个输出高、一个输出低，会形成电源到地的直接短路，烧毁芯片。因此I2C总线绝对不能使用推挽模式。
- 开漏输出模式（I2C引脚必须配置） 上管mos1永久截止，只控制下管mos2，只有两种合法状态：
- 输出0：mos2导通 → 主动把引脚拉到GND低电平
- 输出1：mos2截止 → 引脚进入高阻悬空状态，芯片自己不输出任何电平 ✅ 必要条件：总线外部必须接 4.7k~10k 上拉电阻，高阻态时由上拉电阻把总线拉成高电平。
1.2 线与特性（I2C多设备挂载的核心）
图中的真值表就是开漏总线的线与逻辑：
总线上任意一个设备把引脚拉低，实际总线电平就是低；只有所有设备都释放引脚（高阻），总线才会被上拉电阻拉成高电平。
这个特性带来两个核心价值：
1.3 天然支持电平转换
图中3.3V芯片与5V芯片互联的结构，就是开漏的另一大优势： 开漏引脚只能拉低，高电平由外部上拉电阻的供电决定。因此3.3V的主控可以直接和5V的I2C器件通信，只需要把上拉电阻接到5V即可，不需要额外的电平转换芯片。
二、I2C协议时序：每一段波形都有意义
I2C只有两根信号线：SCL（时钟线，主机提供通信节拍）、SDA（数据线，半双工双向传输）。所有通信都严格遵循时钟规则。
2.1 总线空闲状态
SCL和SDA都保持高电平，总线上所有设备都释放引脚，由上拉电阻拉高。
2.2 Start 起始信号
- 规则：SCL为高电平时，SDA产生下降沿（高电平→低电平）。
- 代码对应：配置I2CR寄存器的MSTA位从0→1，硬件控制器自动生成Start信号。
- 意义：宣告一次通信开始，总线上所有从机开始监听数据。
2.3 数据传输核心规则（必考）
一句话记忆：时钟低，改数据；时钟高，读数据。
2.4 ACK应答位（SDA上升沿疑问解答）
每发送完8位数据，会紧跟第9个时钟周期，就是应答位，用于接收方向发送方反馈接收状态。
- ACK（应答）：接收方把SDA拉低（低电平），表示成功收到数据。
- NACK（非应答）：SDA保持高电平，表示接收失败或拒绝接收。
今天的核心疑问：为什么ACK结束后SDA会有一个上升沿？
这是今天最容易困惑的点，本质是总线控制权的交接： 应答位期间，SDA的控制权在从机手里，从机拉低SDA回复ACK。当应答的时钟结束、SCL回到低电平时，从机必须立刻释放SDA（自身下管截止）。此时总线上没有任何设备拉低，外部上拉电阻会把SDA自动拉回高电平——这就是那个上升沿的来源。
✅ 关键结论：这个上升沿是总线释放的自然回弹，和下一位数据是0还是1没有关系。如果下一位要发0，主机会在SCL低电平期间，再把SDA从高电平拉下来。
两种SDA上升沿的本质区别
| ACK后回弹 | SCL低电平期间 | 从机释放总线，上拉电阻自然回弹 | 总线控制权交接，无控制含义 |
| Stop停止信号 | SCL高电平期间 | 主机主动拉高SDA | 控制信号，宣告通信结束 |
2.5 Stop 停止信号
- 规则：SCL为高电平时，SDA产生上升沿（低电平→高电平）。
- 代码对应：MSTA位从1→0，硬件自动生成Stop信号。
- 意义：宣告本次通信结束，总线回到空闲状态。
2.6 完整写操作数据帧结构

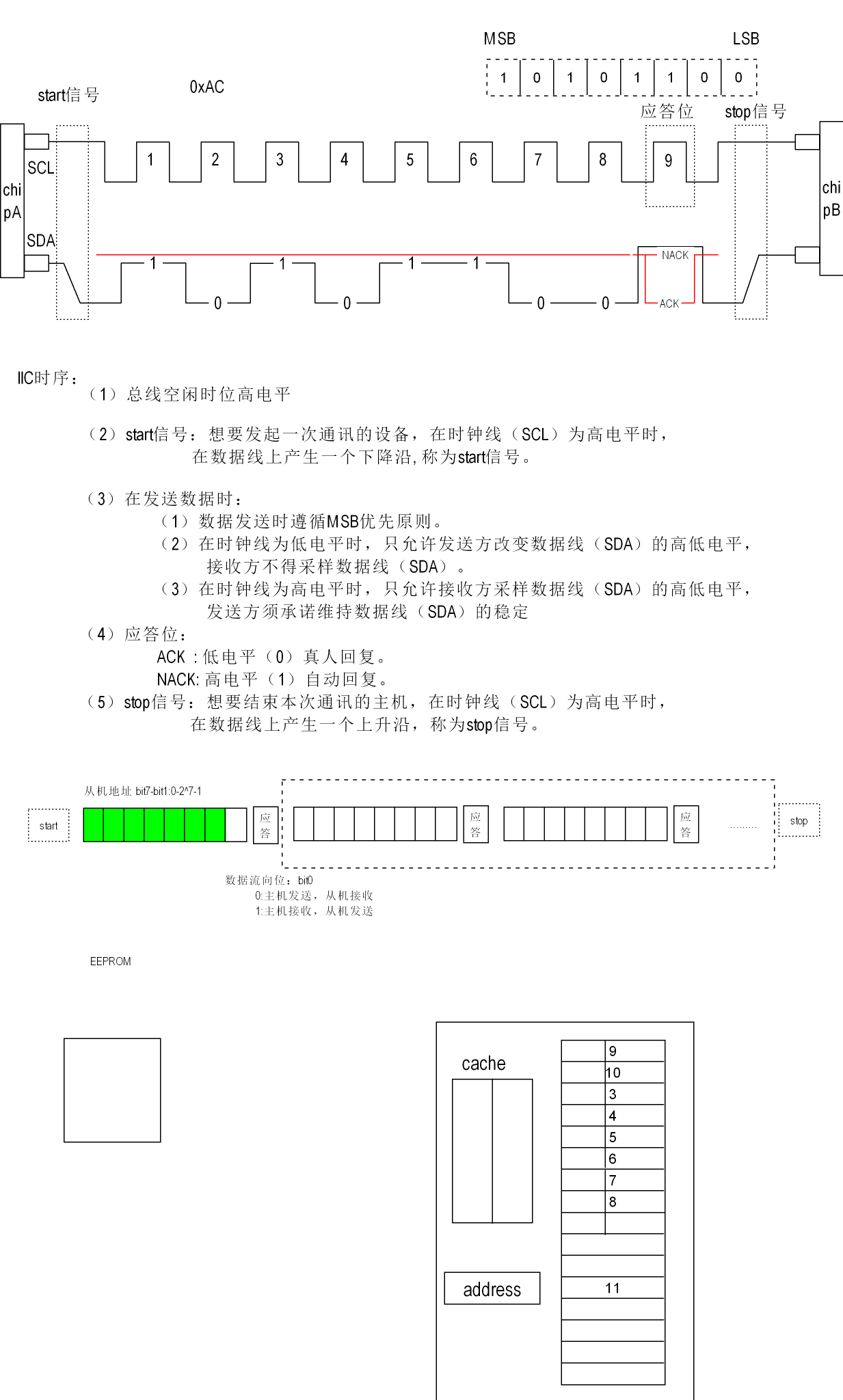

【此处插入第二张图左侧的黄色帧结构图】 标准的I2C主机写操作帧结构： Start → 从机地址(7bit) + 写位(0) → ACK → 从机内部寄存器地址 → ACK → 数据字节1 → ACK → 数据字节2 → ACK → … → Stop
三、I2C主机写完整流程（流程图+代码对应）

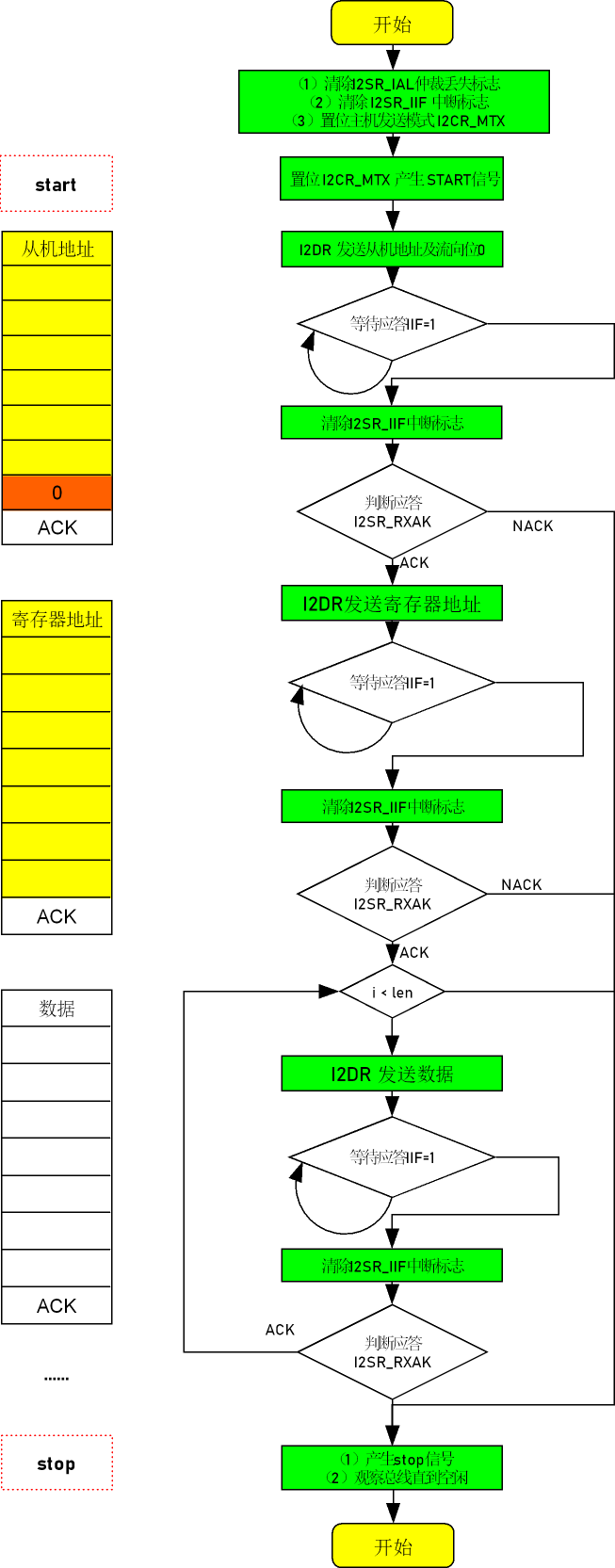

这张流程图和我们的裸机i2c_write函数完全一一对应，每一步都对应硬件寄存器的操作。
3.1 初始化：i2c_init()
⚠️ 重要前提：clock_init中必须已经打开I2C对应的IPG时钟（CCGR寄存器），否则写所有寄存器都无效。
3.2 传输前置准备
对应流程图第一步：
3.3 产生Start起始信号
置位MSTA位，硬件自动在总线上输出Start信号。
3.4 发送从机地址+读写位
向I2DR数据寄存器写入：(dev_addr << 1) | 0
- 7位从机地址左移1位，挪到高7位；
- 最低位填0，代表本次是主机写操作。
3.5 等待传输完成与应答：wait_i2c_iif()
3.6 发送从机内部寄存器地址
向I2DR写入reg_addr，告诉从机要操作它内部的哪一个存储单元/寄存器，随后等待应答。
3.7 循环发送用户数据
for循环依次把data[i]写入I2DR，每发送一个字节，就调用一次等待应答函数。
3.8 产生Stop信号，等待总线空闲
四、i.MX6ULL硬件I2C核心寄存器汇总
| I2CR 控制寄存器 | IEN(bit7) | I2C模块总使能开关 |
| MSTA(bit5) | 0→1产生Start信号；1→0产生Stop信号 | |
| MTX(bit4) | 收发模式：1=主机发送，0=主机接收 | |
| TXAK(bit3) | 主机接收时，控制回复ACK/NACK | |
| RSTA(bit2) | 产生重复起始信号（读操作用） | |
| I2SR 状态寄存器 | IBB(bit5) | 总线忙标志：1=忙碌，0=空闲 |
| IAL(bit4) | 仲裁丢失标志，多主机场景使用 | |
| IIF(bit1) | 字节传输完成标志，必须软件手动清零 | |
| RXAK(bit0) | 接收应答：0=ACK，1=NACK | |
| IFDR 分频寄存器 | – | 对ipg_clk分频，设置SCL总线波特率 |
| I2DR 数据寄存器 | – | 写入=发送数据；读取=接收数据 |
五、高频疑问整理（今天踩过的坑）
1. 为什么判断IIF不能直接写 base->I2SR == 0？
I2SR是8位状态寄存器，里面同时有IBB、IAL、IIF、RXAK等多个标志位。我们只关心IIF这1位，必须用& I2SR_IIF做掩码，把其他位全部清0再判断。如果直接判断整个寄存器等于0，其他任意一位为1都会导致判断错误。
2. I2DR到底是发地址还是发数据？
I2DR就是单纯的数据寄存器，你写入什么内容，硬件就发送什么内容。第一次写入是设备地址，第二次写入是寄存器地址，后面循环写入是用户数据——功能由写入的内容决定，寄存器本身不区分类型。
3. 从机为什么还有内部寄存器地址？
I2C从设备不是单一功能的黑盒。比如AT24C02 EEPROM有256个存储单元，MPU6050陀螺仪有配置寄存器、加速度寄存器、陀螺仪寄存器。主机必须先告诉从机“操作内部第几个单元”，才能正确读写对应的数据。
4. ipg_clk和I2C是什么关系？
ipg_clk是外设总线时钟，给I2C控制器的寄存器读写提供时钟；I2C总线的SCL通信时钟，是ipg_clk经过IFDR寄存器分频之后得到的。
六、I2C的典型应用场景
I2C适合板内短距离、低速、多外设的场景，优势是只占用2个引脚，非常节省IO资源：
- 传感器类：MPU6050六轴、SHT30温湿度、BH1750光照传感器
- 存储类：AT24C系列EEPROM，掉电保存小容量参数
- 显示类：0.96寸OLED液晶屏
- 外设扩展：PCA9685等IO扩展芯片
- 实时时钟：DS3231等RTC时钟芯片
学习总结
今天从物理层的开漏、线与特性，到协议层的时序规则、应答机制，再到硬件寄存器配置和裸机代码实现，把I2C的完整体系串了起来。最容易混淆的ACK后SDA上升沿，本质是总线控制权交接的上拉回弹，和数据位无关。结合逻辑分析仪的波形和代码一步步对应，就能彻底理解I2C的工作流程。 明天继续攻克I2C主机读操作和重复起始信号。
