【AUTOSAR】 CP PDU Router（PduR）–从入门到放弃

基于 AUTOSAR Classic Platform R23-11 的 PduR 规范（AUTOSAR_CP_SWS_PDURouter.pdf），配合 EXP_LayeredSoftwareArchitecture、SWS_CommunicationStackTypes、SWS_CANTransportLayer、TPS_ECUConfiguration 几份一起看。

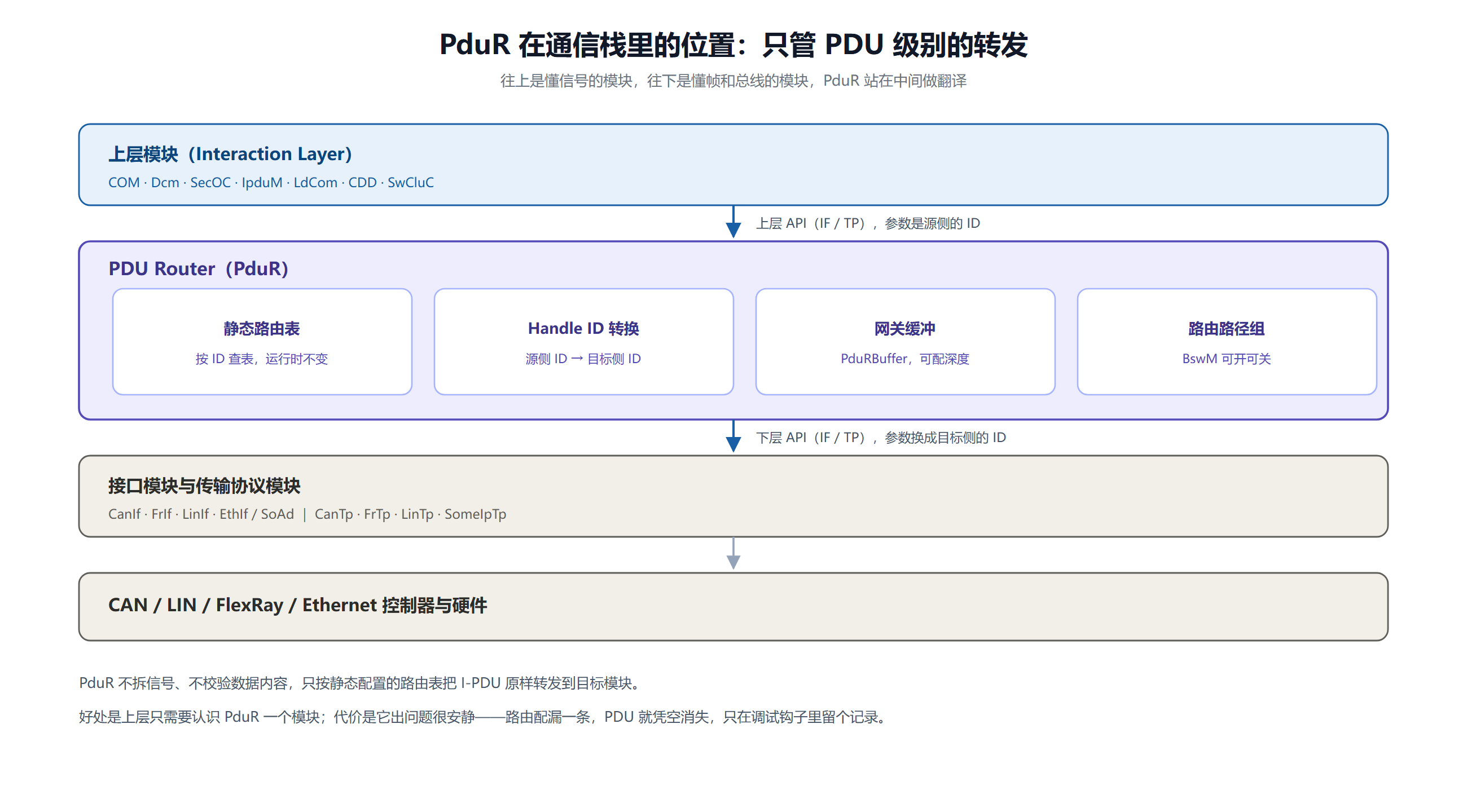

1. PduR 是干什么的

通信栈往上数是懂信号的模块（COM 知道 PDU 里第几个字节是车速），往下数是懂帧和总线的模块（CanIf 只知道"这 8 个字节要发到 CAN ID 0x123 上"）。这两拨人中间需要一个翻译，就是 PduR。

PduR 只做一件事：按静态配置的路由表，把收到的 I-PDU 转发到该去的地方。它不拆信号、不校验数据内容、不改载荷，也不认识任何具体总线。

请添加图片描述

1.1 没有它会怎样

以前的做法是上层直接调底层驱动接口，比如 COM 自己想发就调 CanIf_Transmit。这样写会碰到三个问题：

换个总线就要大改。某个信号从 CAN 挪到 FlexRay 或以太网，上层的调用代码得跟着重写。

网关逻辑到处散。 CAN 转 FlexRay 这种事，最后要么塞在应用层，要么塞在驱动层，谁看谁头疼。

ID 各管各的。每个模块自己定报文编号，互相之间没有统一映射，改动一处不知道会牵连到哪。

PduR 夹在中间之后，这三个问题都收了回去：上层只认识 PduR 一个对象，网关逻辑集中在路由表里，ID 之间的对应关系也统一由 PduR 维护。

1.2 设计上坚持的三件事

位置透明。上层把 PDU 交给 PduR 就完事，底层是 CAN、LIN、FlexRay 还是 Ethernet，它不需要知道。
对载荷透明。 PduR 不关心 PDU 里装的是什么字节，只按 ID 转发。IF 和 TP 两种接口它都统一处理，但内容一个字节都不碰。
IF 路径上不开销外的事。单帧直通路由就是查一次表、调一次函数，没有内存拷贝，也没有额外队列。

有一点提前说清楚：PduR 出问题很安静。路由表里少配一条，那个 PDU 就在系统里凭空消失，不会报错、不会回调、也没有日志——除非开了 DET 钩子。所以配置阶段的疏忽，往往要到实车联调才被发现。

2. 两种通信模式：IF API 和 TP API

PduR 的两套接口是分开的，按关联 PDU 的类型走其中一条，不会混。

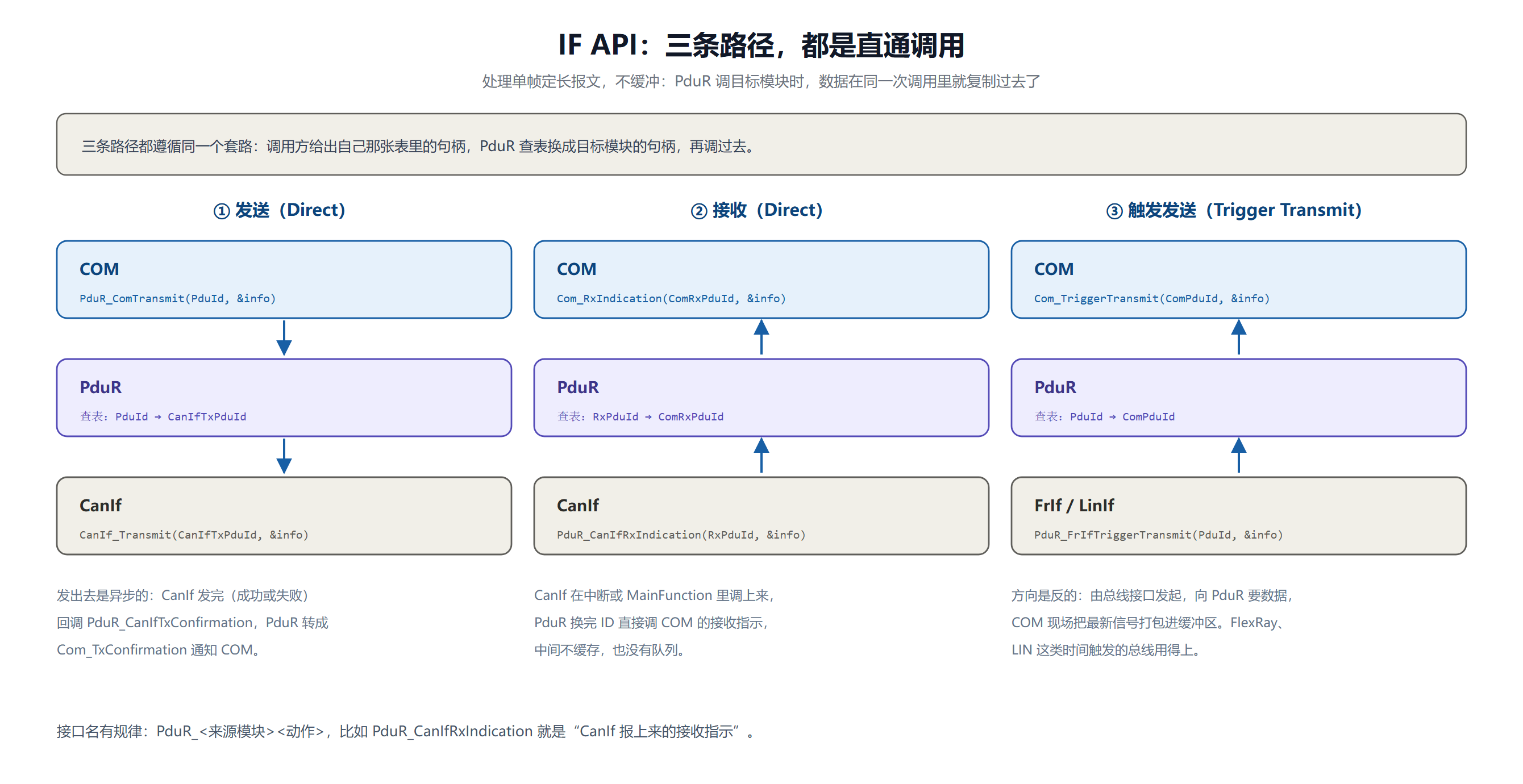

2.1 IF API：单帧定长报文

IF API 处理的是单帧、长度固定的短报文，比如标准 CAN、CAN FD、LIN、FlexRay 上的单帧 I-PDU。三条路径分别是发送、接收、触发发送。

请添加图片描述

发送路径

COM 调 PduR_ComTransmit(PduId, PduInfoPtr)。

PduR 拿 PduId 查静态路由表，找到目标模块和它在目标模块里的句柄（比如 CanIfTxPduId）。

PduR 调 CanIf_Transmit(CanIfTxPduId, PduInfoPtr)。

底层发完之后（成功或失败都算），异步回调 PduR_CanIfTxConfirmation，PduR 再把这个结果转成 Com_TxConfirmation 通知 COM。

接收路径

CanIf 收到总线报文后，在中断或 MainFunction 上调用 PduR_CanIfRxIndication(RxPduId, PduInfoPtr)。

PduR 查表把 RxPduId 换成 COM 那边的 ComRxPduId。

PduR 直接调 Com_RxIndication(ComRxPduId, PduInfoPtr)。

这条路上没有缓冲，也没有队列——CanIf 调上来，PduR 换个 ID 就调下去，整件事在一次调用里做完。

触发发送路径

FlexRay、LIN 这类时间触发或主从调度的总线，数据不是上层主动推下去的，而是总线接口到点了来要：

FrIf 或 LinIf 调 PduR_FrIfTriggerTransmit(PduId, PduInfoPtr)。

PduR 换完句柄后调 Com_TriggerTransmit(ComPduId, PduInfoPtr)，COM 现场把最新的信号打包填进缓冲区。

注意这个方向是反的：由下层发起，向上要数据。

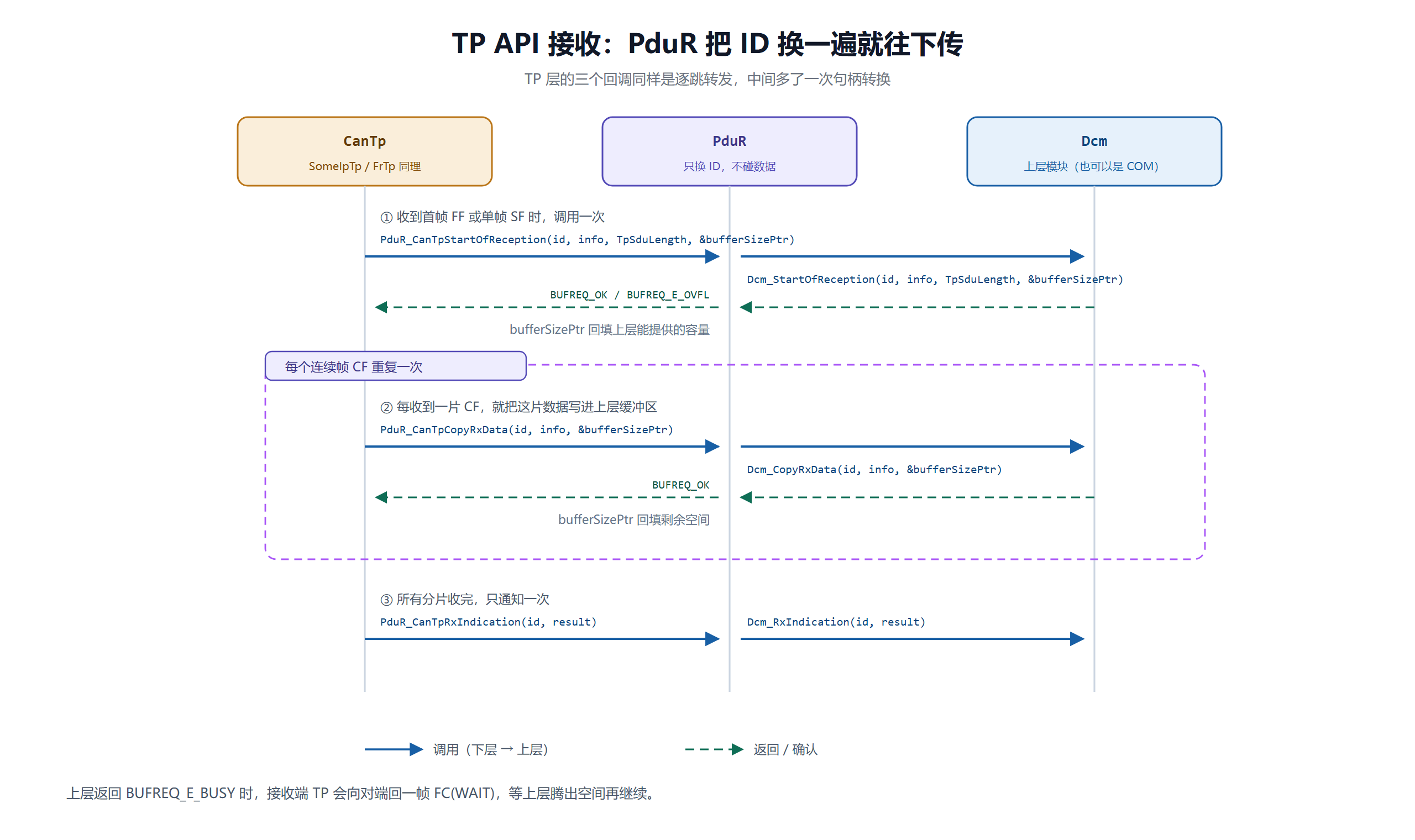

2.2 TP API：长报文分片

TP API 处理超过单帧容量的长报文，比如诊断报文、SOME/IP 的大报文、LdCom 的数据。因为一次装不下，所以走的是分阶段握手，一层一层往上转。

请添加图片描述

第一步：StartOfReception

CanTp 收到首帧（FF）或单帧（SF）时调用 PduR_CanTpStartOfReception(PduId, PduInfoPtr, TpSduLength, bufferSizePtr)。PduR 把请求转给上层（比如 Dcm），上层按总长度 TpSduLength 准备好缓冲区，并通过 bufferSizePtr 回填自己最多能提供多少容量。

如果上层装不下，返回 BUFREQ_E_OVFL，CanTp 据此回一帧 FC(OVFLW) 结束本次接收。这也是 TP 接收唯一一次"还没开始就结束"的情况。

第二步：CopyRxData

之后每来一个连续帧（CF），CanTp 调一次 PduR_CanTpCopyRxData(PduId, PduInfoPtr, bufferSizePtr)。PduR 转给上层的 Dcm_CopyRxData，把这片的字节写进上层的 RAM 缓冲区，同时更新剩余可用空间。

上层如果一时拿不出空间，可以返回 BUFREQ_E_BUSY。接收端 TP 收到这个返回值会向对端回一帧 FC(WAIT)，等上层腾出空间再继续收。

第三步：RxIndication

最后一个分片复制完，CanTp 调 PduR_CanTpRxIndication(PduId, result)，通知上层"整包齐了，可以开始解析"。

发送方向只有一个回调需要记：CanTp 要发下一片时调 PduR_CanTpCopyTxData，上层把数据填进去。如果上层暂时没准备好，返回 BUFREQ_E_BUSY，CanTp 会在计时窗口内重试。

3. 网关与几种路由形态

前面讲的是 ECU 内部的垂直路由（上下层之间收发）。PduR 还能干水平的事：把一条总线上收到的 PDU 直接转到另一条总线，中间不经过应用层解包。

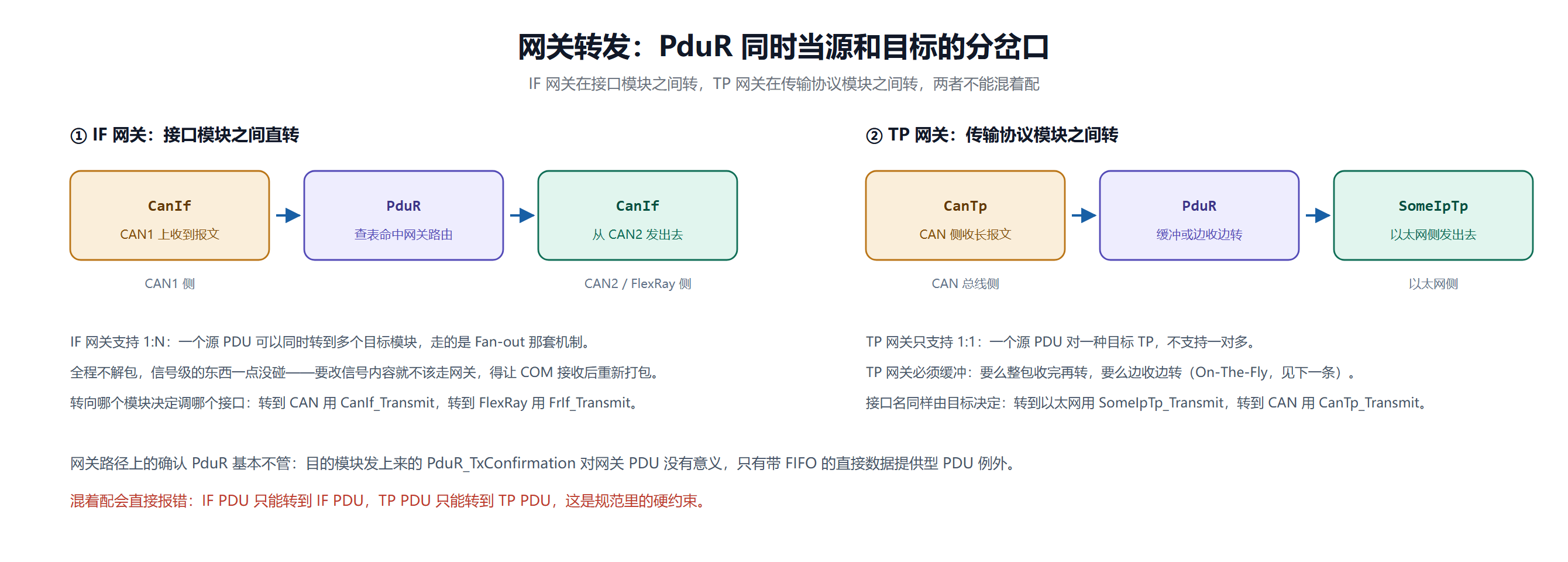

3.1 跨总线网关

按源和目标的类型分成两种，两者不能混着配。

请添加图片描述

IF 网关：源和目标都是接口模块。CanIf 调 PduR_CanIfRxIndication 上来，PduR 查表发现这条路径标了网关，就不往上送，而是直接调到目标接口去，比如 CanIf_Transmit 或 FrIf_Transmit。IF 网关支持 1:N，一个源可以同时转到多个目标。

TP 网关：源和目标都是传输协议模块。比如 CanTp 收完一包长报文，PduR 转到 SomeIpTp_Transmit 发到以太网上。TP 网关只支持 1:1，一个源对一种目标 TP，没有一对多。

两条硬约束：

IF 和 TP 不能互换。收到的是 IF PDU，只能从 IF PDU 转出去；收到的是 TP PDU，只能从 TP PDU 转出去。配错了工具链直接报错。
网关路径上的发送确认 PduR 基本不管。目的模块发上来的 PduR_TxConfirmation 对网关 PDU 没有意义，PduR 收到后不做处理。只有配了 FIFO 的直接数据提供型 PDU 是例外。
PduR 不重试。如果目的模块返回 E_NOT_OK，PduR 不会换条路再试一次，直接把这个 PDU 丢掉。

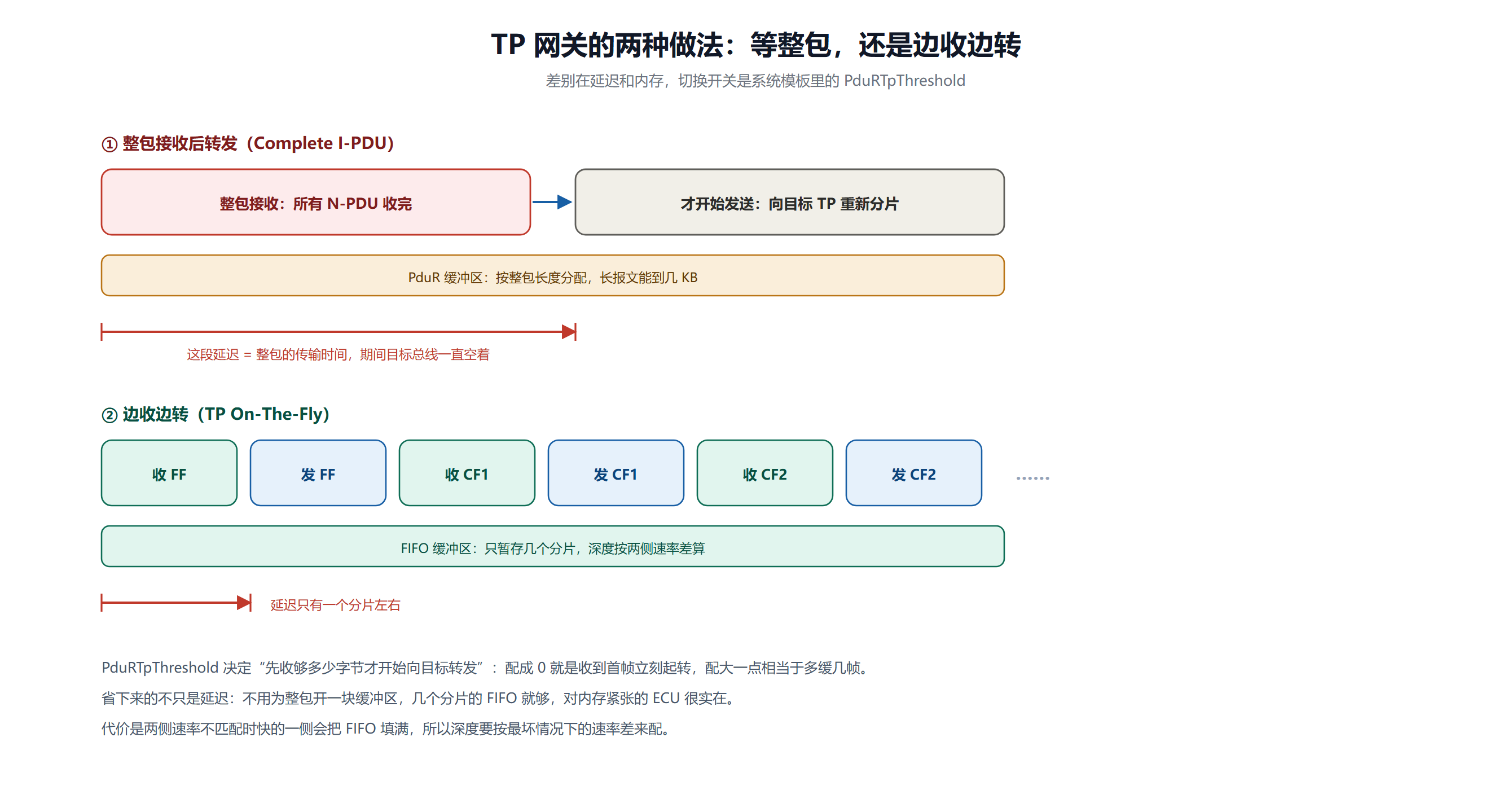

3.2 TP On-The-Fly：边收边转

TP 网关有两种做法，差别在延迟和内存。

请添加图片描述

整包转发要等所有 N-PDU 都收完，才开始向目标总线重新分片发送。一块 4095 字节的诊断报文，就得按整包长度开缓冲区，而且在收完之前目标总线一直是空着的。

On-The-Fly 是收到一定字节数之后就开始转，一边从源总线收、一边往目标总线写。内存上只需要一个很小的 FIFO，暂存几个分片就够了；延迟也从"整包时间"缩短到"一个分片左右"。

切换开关是系统模板里的 PduRTpThreshold——它决定先收够多少字节才起转。配成 0 就是收到首帧立刻开始，配大一点相当于多缓几帧。

代价是两侧速率不匹配时，快的一侧会把 FIFO 填满，所以 FIFO 深度要按最坏情况下的速率差来算。

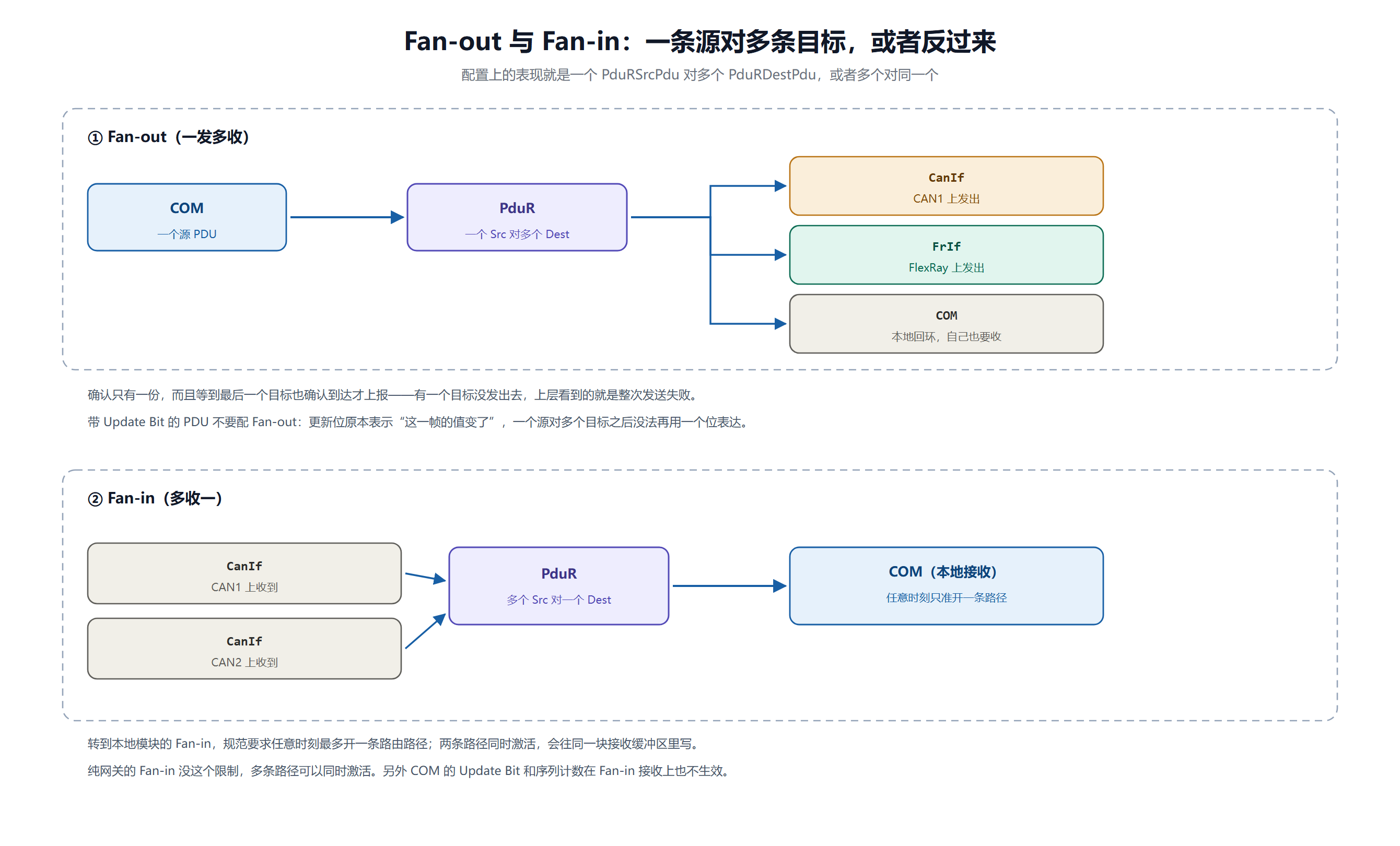

3.3 Fan-out：一发多收

一个源 PDU 要同时分发给多个目标时用。配置上的表现是一个 PduRSrcPdu 对应多个 PduRDestPdu。

请添加图片描述

几个要留意的地方：

确认只有一份，而且是最后一个目的模块确认到达时才上报。只要有一个目标没发出去，上层看到的就是整次发送失败。
带 Update Bit 的 PDU 不要配 Fan-out。 COM 的更新位本来表示"这一帧的值变了"，一个源对多个目标之后，没法再用一个位表达这个意思。
FlexRay 有个例外。如果 Fan-out 的多个目标落在同一个 FlexRay Cluster 的不同 Channel 上，PduR 只向 FlexRayIf 提交一次发送请求——两个 Channel 由同一份数据驱动，重复提交反而会造成调度冲突。

3.4 Fan-in：多收一

反过来，多个源往同一个目标送。分两种情况：

纯网关的 Fan-in：多条路径可以同时处于激活状态，互不干扰。
转到本地模块的 Fan-in：任意时刻最多只能有一条路径激活，需要由 BswM 用 PduR_EnableRouting 保证。两条路径同时开，会往同一块接收缓冲区里写。

另外，COM 的 Update Bit 和序列计数在 Fan-in 接收上也不生效——多个源共用一个目标，这两个字段本身就失去了唯一性。

3.5 两侧长度不一致怎么办

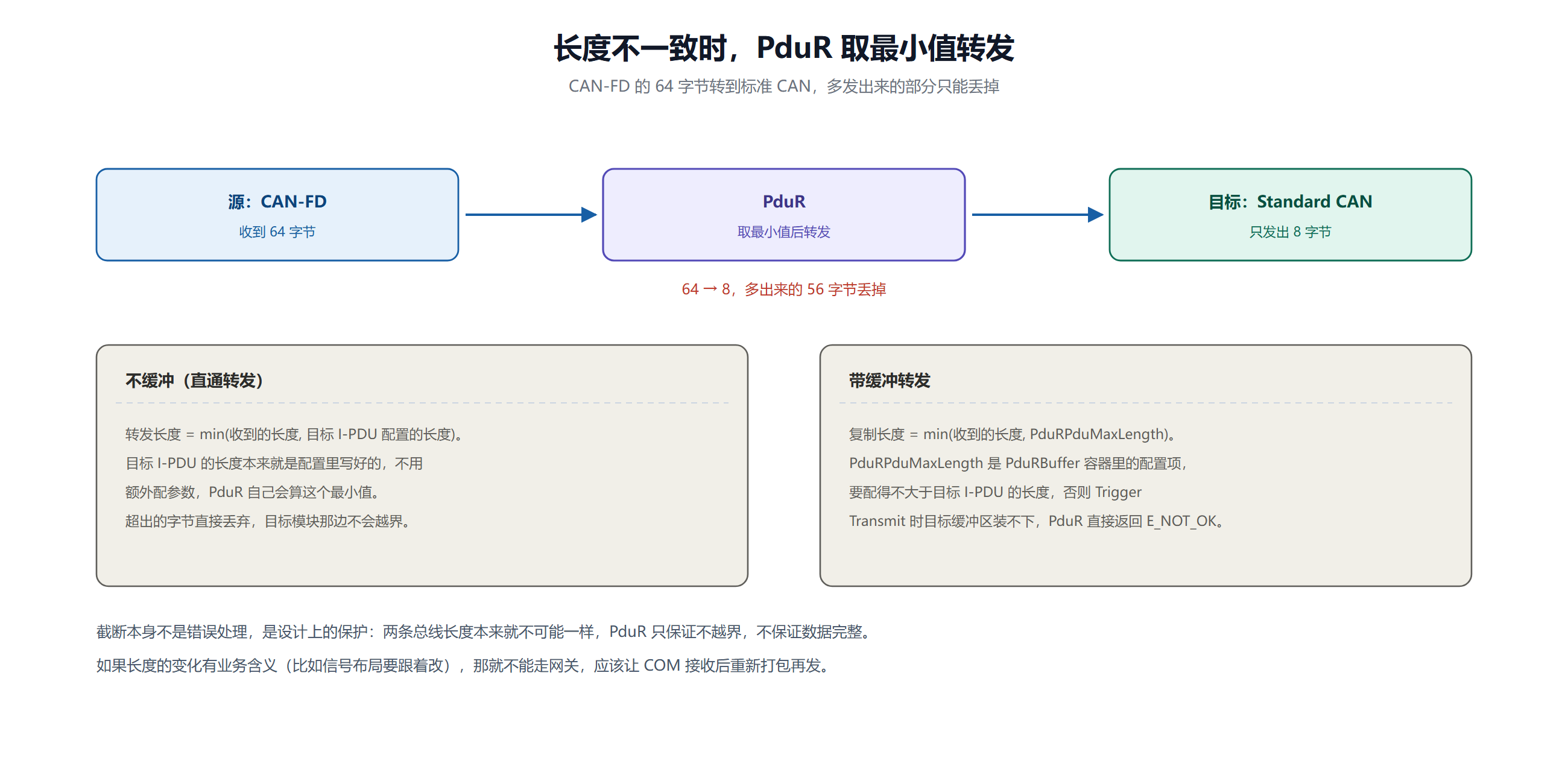

跨总线网关经常碰到这个问题：源总线是 CAN FD 的 64 字节，目标总线是标准 CAN，只能装 8 字节。

请添加图片描述

PduR 的原则是取最小值，具体分两种情况：

不缓冲（直通转发）：转发长度 = min(收到的长度, 目标 I-PDU 配置的长度)。目标 I-PDU 的长度本来就在配置里写好了，不用额外配参数。超出的字节直接丢弃。
带缓冲转发：复制长度 = min(收到的长度, PduRPduMaxLength)。这个参数在 PduRBuffer 容器里配，要配得不大于目标 I-PDU 的长度——配大了，Trigger Transmit 时目标缓冲区装不下，PduR 会返回 E_NOT_OK 并且不处理这次调用。

要理解的是，截断不是错误处理，是设计上的保护：两条总线的长度本来就不可能一样，PduR 只保证不越界，不保证数据完整。如果长度的变化有业务含义（比如过了网关信号布局要重新排），那就不能走网关，得让 COM 接收后重新打包再发到目标总线。

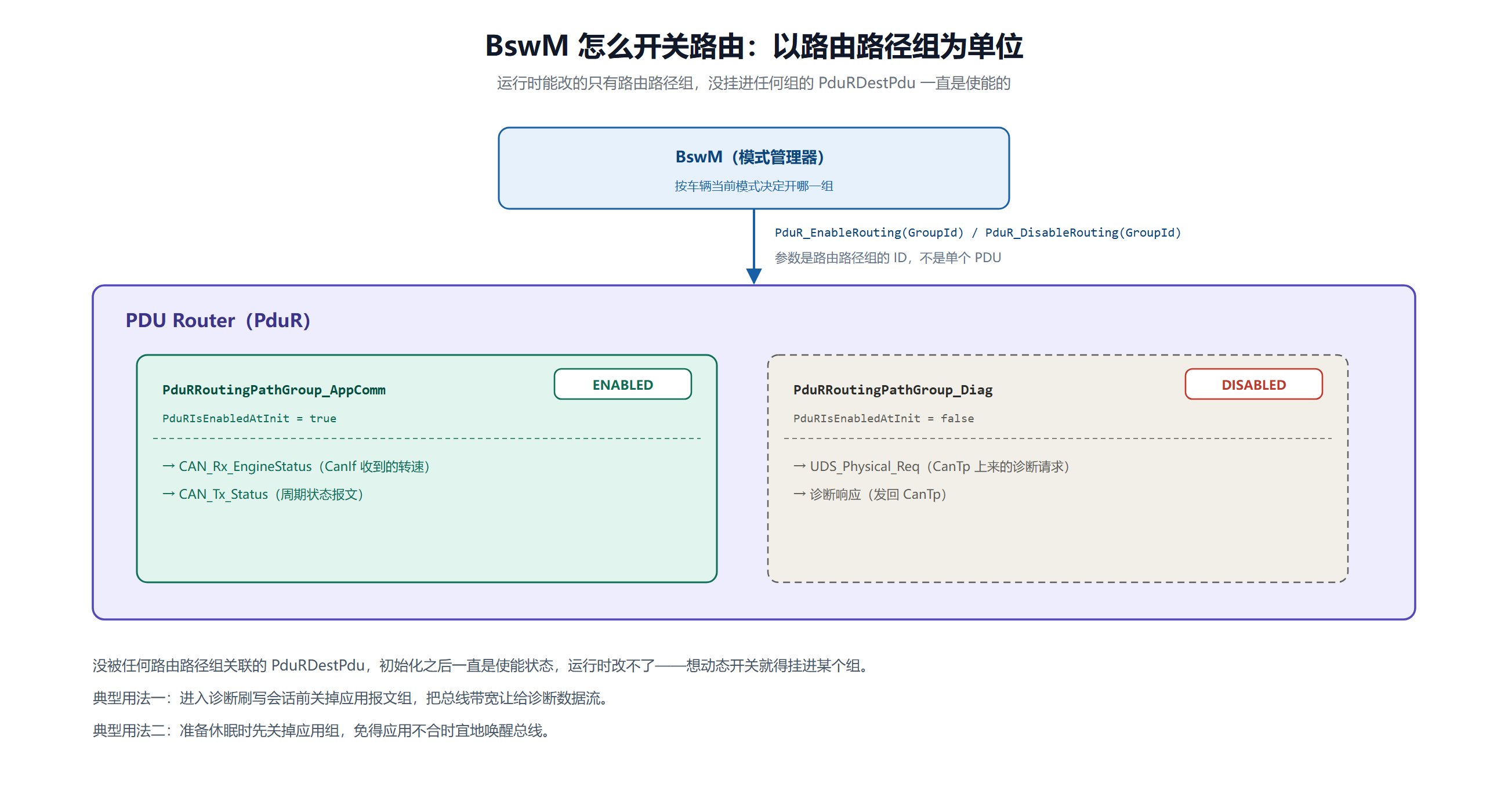

4. 运行时开关路由：BswM 与路由路径组

路由路径不是配完就定死的。BswM 会根据车辆当前的工作模式（点火、诊断激活、休眠准备、OTA 刷写）在运行时把某些路径关掉或打开。

控制的最小单位是路由路径组（PduRRoutingPathGroup），不是单个 PDU。

请添加图片描述

PduR_EnableRouting(GroupId)：激活指定的路由路径组，组内所有 PDU 恢复转发。
PduR_DisableRouting(GroupId)：禁用指定的路由路径组，组内所有 PDU 被丢弃。
每个组在配置里有 PduRIsEnabledAtInit，决定初始化之后它是开还是关。
没被任何路由路径组关联的 PduRDestPdu，初始化之后一直是使能状态，运行时改不了。想动态开关，就得把它挂进某个组。

两个典型用法：

诊断刷写保护：进入 UDS 编程会话或 OTA 刷写前，关掉应用报文组，把总线带宽让给诊断数据流。

总线休眠准备：网络管理准备休眠时先关掉应用组，免得应用不合时宜地把总线唤醒。

被禁用的路径直接丢弃，不报错也不回调。这点和配置错误的表现一样，排障时容易被绕进去——所以查问题时要先确认组的使能状态，再怀疑 ID 配错。

5. 配置模型与 Handle ID 映射

这部分是 PduR 配置里最需要先搞懂的东西。

5.1 Global PDU：一个 PDU 只有一份定义

在 ECU 配置里，每个 PDU 对应一个全局的 System_Pdu 容器。Com、PduR、CanIf、CanTp 各自那份"本地 PDU"配置，最后都指向同一个全局对象。

这么做解决的是配置依赖：配 PduR 的时候只需要引用全局 PDU，不用等 CanIf 或 COM 的内部容器都建好。工具链可以并行推进各个模块的配置。

代价也要知道：改这个 Pdu 的长度，会同时影响 COM 那边的信号布局和 CanIf 那边的 DLC。工具链不会告诉你"你改的这个长度影响了哪些模块"，得自己盯住。

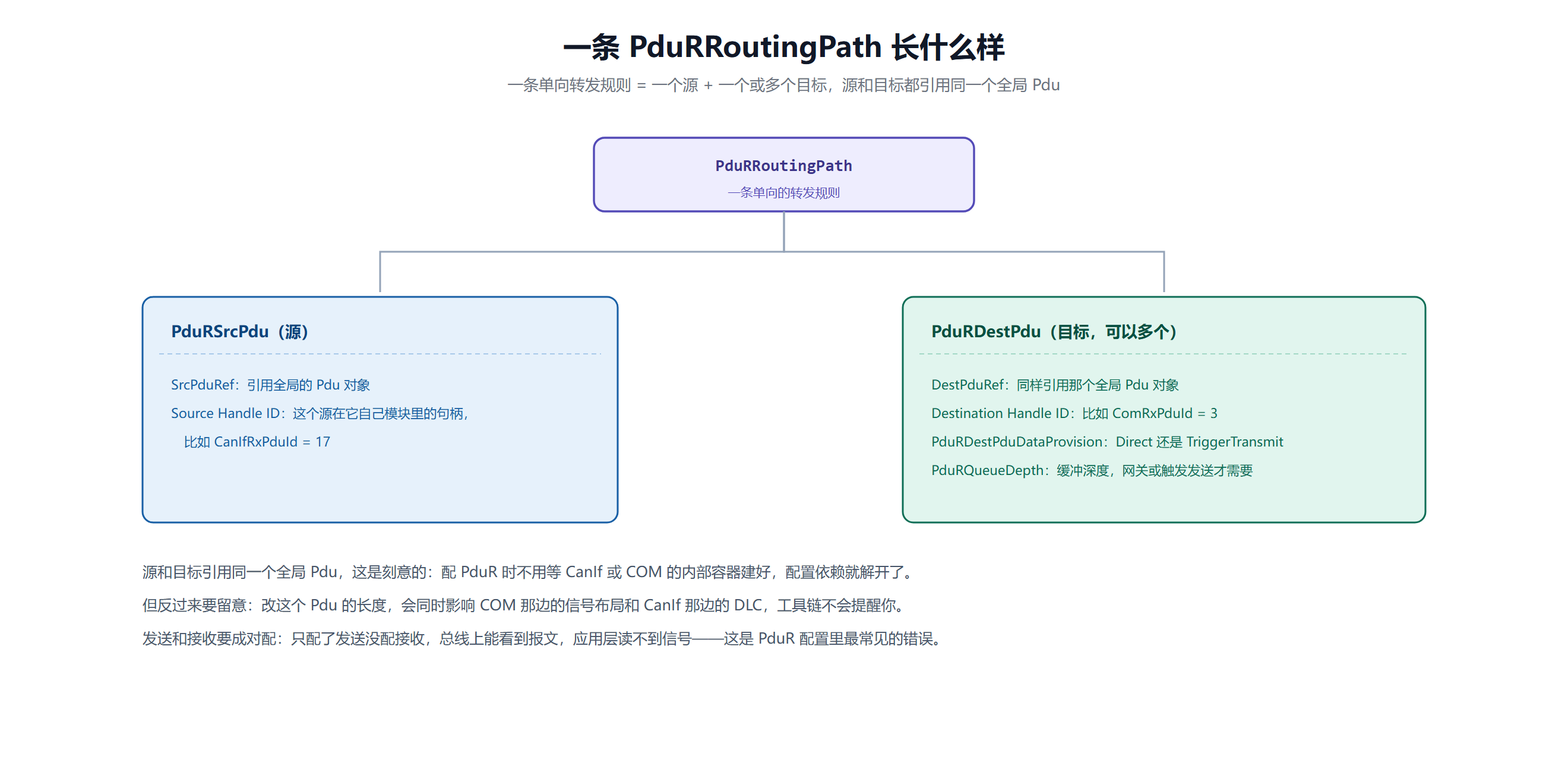

5.2 一条 PduRRoutingPath 的组成

路由表就是一堆 PduRRoutingPath 条目，每条定义一条从源到目标的单向转发规则。没有路由表，PduR 就是个空壳，所有 PDU 进来都找不到出口。

请添加图片描述

PduRSrcPdu：源。里面是 SrcPduRef（引用哪个全局 Pdu）和源侧的 Handle ID。
PduRDestPdu：目标，可以有一个或多个。里面是 DestPduRef（同样引用那个全局 Pdu）、目标侧的 Handle ID、PduRDestPduDataProvision（Direct 还是 TriggerTransmit），以及网关或触发发送场景才需要的 PduRQueueDepth。

上下行要成对配。只配了 Com → CanIf 没配 CanIf → Com，总线上能看到报文，但应用层读不到新值。这是 PduR 配置里出现频率最高的一种错误。

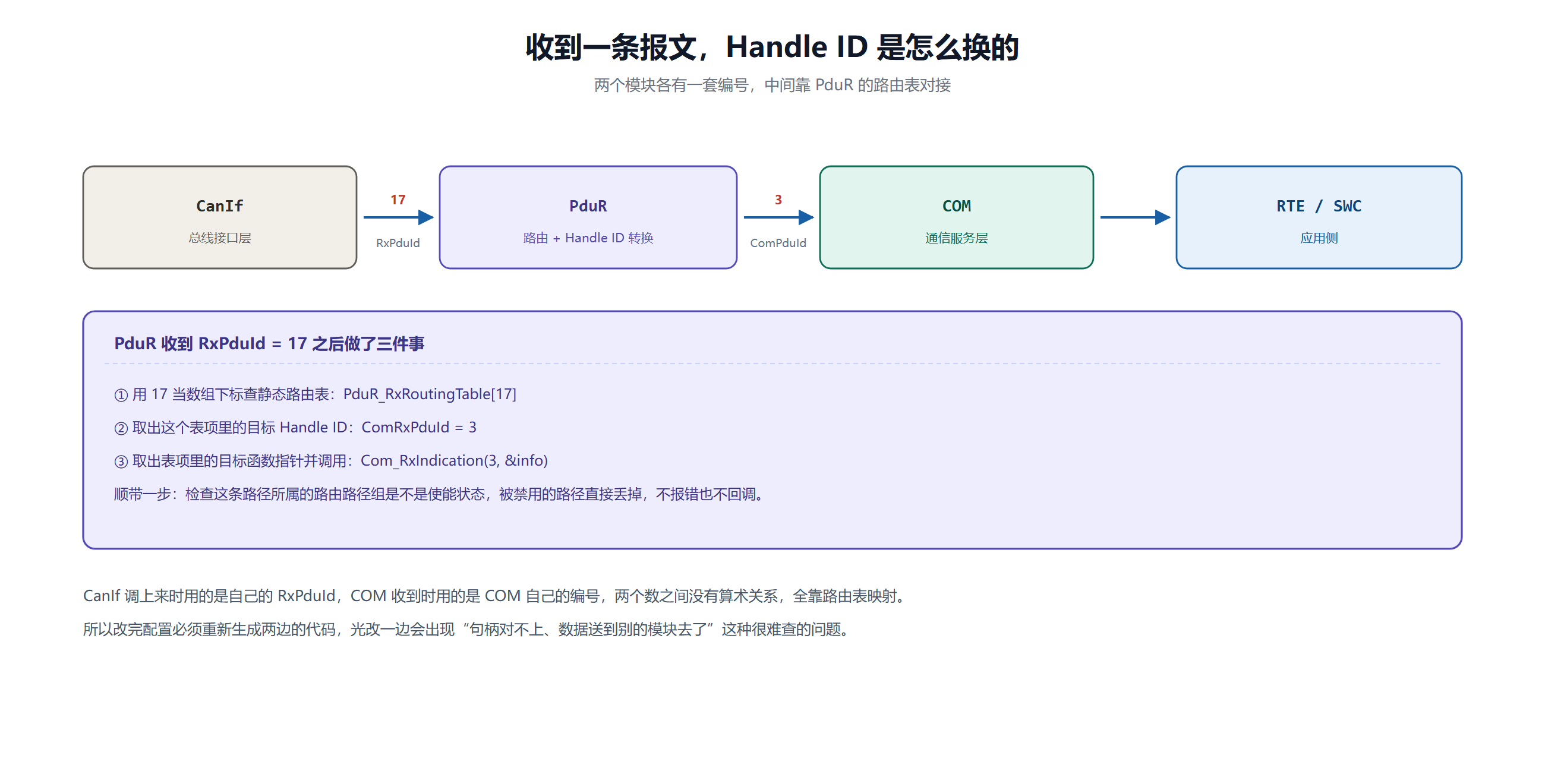

5.3 Handle ID 是怎么换的

每条调用都涉及两套编号：调用方那边有一套，被调方那边有一套。中间靠 PduR 的路由表对接。

请添加图片描述

以 CAN 总线上收到一条引擎转速报文为例：

CanIf 收到帧，在自己那张表里找到 RxPduId = 17，调 PduR_CanIfRxIndication(17, &info)。

PduR 用 17 当数组下标查静态路由表：PduR_RxRoutingTable[17]。

从表项里取出目标的 Handle ID：ComRxPduId = 3。

取出表项里的目标函数指针并调用：Com_RxIndication(3, &info)。

COM 解析完，RTE 和 SWC 那边就能读到新值。

顺带一步也在查表时完成：检查这条路径所属的路由路径组是不是使能状态。

两个编号之间没有算术关系，17 和 3 之间不存在加减乘除的换算，全靠路由表映射。所以改完配置必须重新生成两边的代码，只改一边会出现"句柄对不上、数据送到别的模块去了"这种很难查的问题。

6. 用纯 C 模拟一下查表转发

把上面的机制落成代码，下面这段可以直接编译运行，方便对着看 PduR 内部到底做了什么。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

/* 1. 通信栈基本类型（实际工程里由 ComStack_Types.h + ComStack_Cfg.h 提供） */
typedef uint16_t PduIdType;
typedef uint16_t PduLengthType;

typedef struct {
uint8_t* SduDataPtr;
uint8_t* MetaDataPtr;
PduLengthType SduLength;
} PduInfoType;

/* 2. 上层接收回调的函数指针类型 */
typedef void (*PduR_RxIndicationFctPtr)(PduIdType RxPduId, const PduInfoType* PduInfoPtr);

/* 3. 一条路由表项 */
typedef struct {
PduIdType TargetPduId; /* 换出来的目标 Handle ID */
PduR_RxIndicationFctPtr RxIndicationFunc; /* 目标模块的回调 */
uint16_t RoutingPathGroupId;/* 所属路由路径组 */
bool IsEnabled; /* 运行时使能状态，BswM 控制 */
} PduR_RxRoutingTableType;

/* 模拟上层的两个接收回调 */
void Com_RxIndication(PduIdType ComRxPduId, const PduInfoType* PduInfoPtr) {
printf("[COM] 收到 PDU (HandleID: %d), 长度: %d, Data[0]: 0x%02X\\n",
ComRxPduId, PduInfoPtr->SduLength, PduInfoPtr->SduDataPtr[0]);
}

void Dcm_RxIndication(PduIdType DcmRxPduId, const PduInfoType* PduInfoPtr) {
printf("[DCM] 收到诊断 PDU (HandleID: %d), 长度: %d\\n",
DcmRxPduId, PduInfoPtr->SduLength);
}

/* 4. 静态路由表：下标就是 CanIf 那边的句柄编号 */
#define ROUTING_GROUP_APP 1
#define ROUTING_GROUP_DIAG 2
#define RX_TABLE_SIZE (sizeof(PduR_CanIfRxRoutingTable) / sizeof(PduR_RxRoutingTableType))

PduR_RxRoutingTableType PduR_CanIfRxRoutingTable[] = {
/* [0] CanIfRxPduId = 0 -> ComRxPduId = 10（应用组，初始使能） */
{ .TargetPduId = 10, .RxIndicationFunc = Com_RxIndication,
.RoutingPathGroupId = ROUTING_GROUP_APP, .IsEnabled = true },
/* [1] CanIfRxPduId = 1 -> DcmRxPduId = 100（诊断组，初始禁用） */
{ .TargetPduId = 100, .RxIndicationFunc = Dcm_RxIndication,
.RoutingPathGroupId = ROUTING_GROUP_DIAG, .IsEnabled = false },
};

/* 5. PduR 接收入口（由 CanIf 调用） */
void PduR_CanIfRxIndication(PduIdType RxPduId, const PduInfoType* PduInfoPtr) {
PduR_RxRoutingTableType* route;

/* 下标越界检查：实际工程里靠 DET 报错 */
if (RxPduId >= RX_TABLE_SIZE) {
printf("[PduR] 无效的 RxPduId: %d，丢弃\\n", RxPduId);
return;
}
route = &PduR_CanIfRxRoutingTable[RxPduId];

/* 路由路径组的使能检查 */
if (!route->IsEnabled) {
printf("[PduR] RxPduId %d 所属路径组被禁用，丢弃\\n", RxPduId);
return;
}

/* 查表转发 */
if (route->RxIndicationFunc != NULL) {
route->RxIndicationFunc(route->TargetPduId, PduInfoPtr);
}
}

/* 6. BswM 用来开关路由路径组 */
void PduR_SetRouting(uint16_t GroupId, bool enable) {
size_t i;
for (i = 0; i < RX_TABLE_SIZE; i++) {
if (PduR_CanIfRxRoutingTable[i].RoutingPathGroupId == GroupId) {
PduR_CanIfRxRoutingTable[i].IsEnabled = enable;
printf("[PduR] 路由路径组 %d 已%s\\n", GroupId, enable ? "使能" : "禁用");
}
}
}

/* 7. 跑一下 */
int main(void) {
uint8_t payload[8] = {0xAB, 0x12, 0x34, 0x56, 0x78, 0x90, 0xEF, 0x00};
PduInfoType pdu = { .SduDataPtr = payload, .SduLength = 8, .MetaDataPtr = NULL };

printf("— 场景 1：常规应用报文（CanIfRxPduId = 0） —\\n");
PduR_CanIfRxIndication(0, &pdu);

printf("\\n— 场景 2：诊断报文（CanIfRxPduId = 1，初始被禁用） —\\n");
PduR_CanIfRxIndication(1, &pdu);

printf("\\n— 场景 3：BswM 打开诊断组，再发一次 —\\n");
PduR_SetRouting(ROUTING_GROUP_DIAG, true);
PduR_CanIfRxIndication(1, &pdu);

return 0;
}

这段代码把三个要点露了出来：下标越界的检查、路由路径组的使能检查、以及"查表拿函数指针再调用"这个动作本身。真实的 PduR 生成代码比这复杂得多（发送侧还要处理网关缓冲、Fan-out 多目标、TP 的复制回调），但主干就是这个样子。

7. 几个常见故障

现象可能的原因怎么查

总线上有报文，上层 COM 或 DCM 收不到	1. BswM 没调 PduR_EnableRouting，路由路径组还关着。2. PduRSrcPdu 的 Handle ID 和 CanIfCanRxPduId 对不上。	在 PduR_CanIfRxIndication 下断点，看传进来的 RxPduId 在不在路由表里；再检查这条路径所属组的使能状态。
长报文收到一半中断，返回 BUFREQ_E_NOT_OK	上层在 StartOfReception 阶段就没能申请到接收缓冲区，可能是缓冲区配小了，也可能是上一次诊断请求没释放。	看 StartOfReception 的返回值和 TpSduLength 对不对得上，再核对 DCM 的 DcmDslBufferSize。
跨总线网关转发的报文，目标侧末尾数据不对	源总线 PDU 比目标总线长，超出的部分被截断了。	对比源侧和目标的报文长度，检查目标 I-PDU 配置的长度，以及带缓冲时的 PduRPduMaxLength。
初始化阶段就复位，定位到空指针	PduR 的配置结构体没传进来，或者 PduR_Init 调的时机太晚。	检查 EcuM_Init / BswM_Init 里的调用顺序，确保 PduR_Init 在任何接收中断被使能之前就执行完。

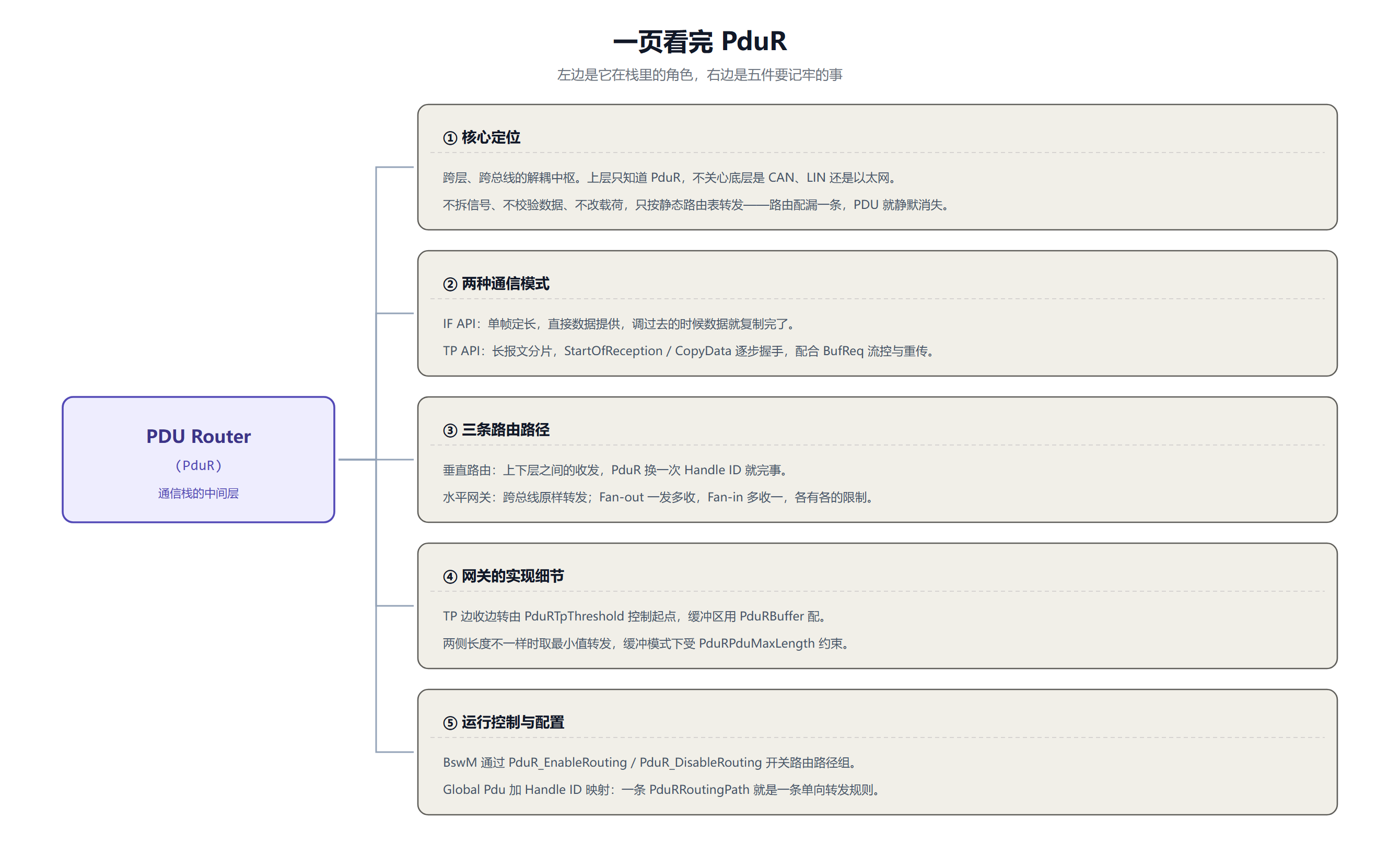

8. 一页小结

请添加图片描述

如果只记五条，就记这五条：

PduR 只做 PDU 级别的转发，不拆信号、不改载荷。路由配漏一条，PDU 静默消失。

IF API 处理单帧定长，直通调用不缓冲；TP API 处理长报文，靠 StartOfReception / CopyData 逐片握手。

路由分三种：垂直收发、跨总线网关、Fan-out / Fan-in。网关的 IF 和 TP 不能混配。

网关侧的长度差异靠取最小值处理，直通时按目标 I-PDU 配置长度截断，带缓冲时按 PduRPduMaxLength 截断。

运行时开关的最小单位是路由路径组，由 BswM 调 PduR_EnableRouting / PduR_DisableRouting 控制。

想再往下深入，建议按这个顺序读规范：先看 SWS_PDURouter 第 9 章的序列图（收 / 发 / 网关各一条），再回来对着第 10 章的配置容器看一遍 PduRRoutingPath、PduRSrcPdu、PduRDestPdu 这三个容器的参数。把一条真实的路由路径从配置到运行时代码串一遍，比看十遍文字管用。
