数字电路核心回顾：用AI快速补齐FPGA的语法

课时导读

很多初学者跳过数字电路，直接开始背Verilog语法。结果遇到第一个工程就卡住了：看不懂综合工具生成的电路报告、分不清组合逻辑和时序逻辑的区别、仿真明明正常上板却随机出错。究其根本：Verilog只是描述语言，FPGA真正执行的是它背后的数字电路。不补数字电路，你写出的每一行代码都是"知其然不知其所以然"。

本课时我们只学FPGA开发真正用得到的数字电路最小知识集：逻辑门与布尔代数、触发器与时钟、以及FPGA工程里最高频的两个概念——建立/保持时间与亚稳态。同时，全程使用AI辅助学习：用AI生成练习题、用AI把抽象概念讲成大白话、用AI画思维导图，之前还觉得"劝退"的数字电路，压缩到一次课时内高效补齐。

本课时不追求把《数字电子技术基础》整本书讲完，只补齐"读懂Verilog、看懂综合结果、理解上板异常"所需的最小知识集。

1 数字电路是FPGA的母语

第1课时我们建立了宏观印象：FPGA内部是海量的LUT、FF、BRAM、DSP资源。那么这些资源到底在做什么？答案很简单——它们在实现数字电路。

• LUT（查找表）本质上就是一张真值表：给定输入组合，查表输出对应的结果。K输入的LUT，内部存了2的K次方个配置位，可以实现任意K输入组合逻辑函数。
• FF（触发器）是时序逻辑的基本单元：在时钟边沿把数据"锁存"下来，构成寄存器和状态机。
• BRAM（块存储器）是FPGA内部的内存条，用来缓存数据。

所以，写Verilog的过程，本质上是在用文本描述一张数字电路图纸；综合工具的工作，就是把你的描述翻译成LUT、FF、DSP这些真实资源的连接。数字电路基础越扎实，你就越能"看见"代码背后的电路，AI生成的代码你也能一眼看出问题在哪。

2 组合逻辑：逻辑门、布尔代数与真值表

2.1 三种基本逻辑门与常用复合门

数字电路的最基本元件是逻辑门。三种基本门：

逻辑门

符号

运算规则

记忆口诀

由此派生的常用复合门：

• 与非门 NAND：先与后非（A NAND B = ~(A·B)），有0出1
• 或非门 NOR：先或后非（A NOR B = ~(A+B)），全0才为1
• 异或门 XOR：相同为0、不同为1（A XOR B = A⊕B），加法器、校验电路的核心

理论上只用与非门NAND就能搭出任意数字电路（NAND是"万能门"），FPGA的LUT内部其实就是用类似查找表的方式统一实现这些逻辑，所以FPGA编程不用关心"该用哪种门"——你描述逻辑功能，工具帮你映射。

2.2 布尔代数：化简逻辑的数学工具

布尔代数就是"0和1的逻辑数学"，写Verilog时的逻辑表达式、if条件判断，底层都是布尔代数。最常用的三条定律：

• 交换律：A·B = B·A；A+B = B+A
• 结合律：A·(B·C) = (A·B)·C；A+(B+C) = (A+B)+C
• 分配律：A·(B+C) = A·B + A·C

以及最重要的德摩根定律（做逻辑化简、理解"取反"时必用）：

• ~(A·B) = ~A + ~B（"与"的否定 = "非"的"或"）

• ~(A+B) = ~A · ~B（"或"的否定 = "非"的"与"）

AI辅助理解建议：德摩根定律是初学者第一个"看着简单、用起来晕"的定律。直接把下面这个Prompt丢给AI，让它用生活例子讲清楚：

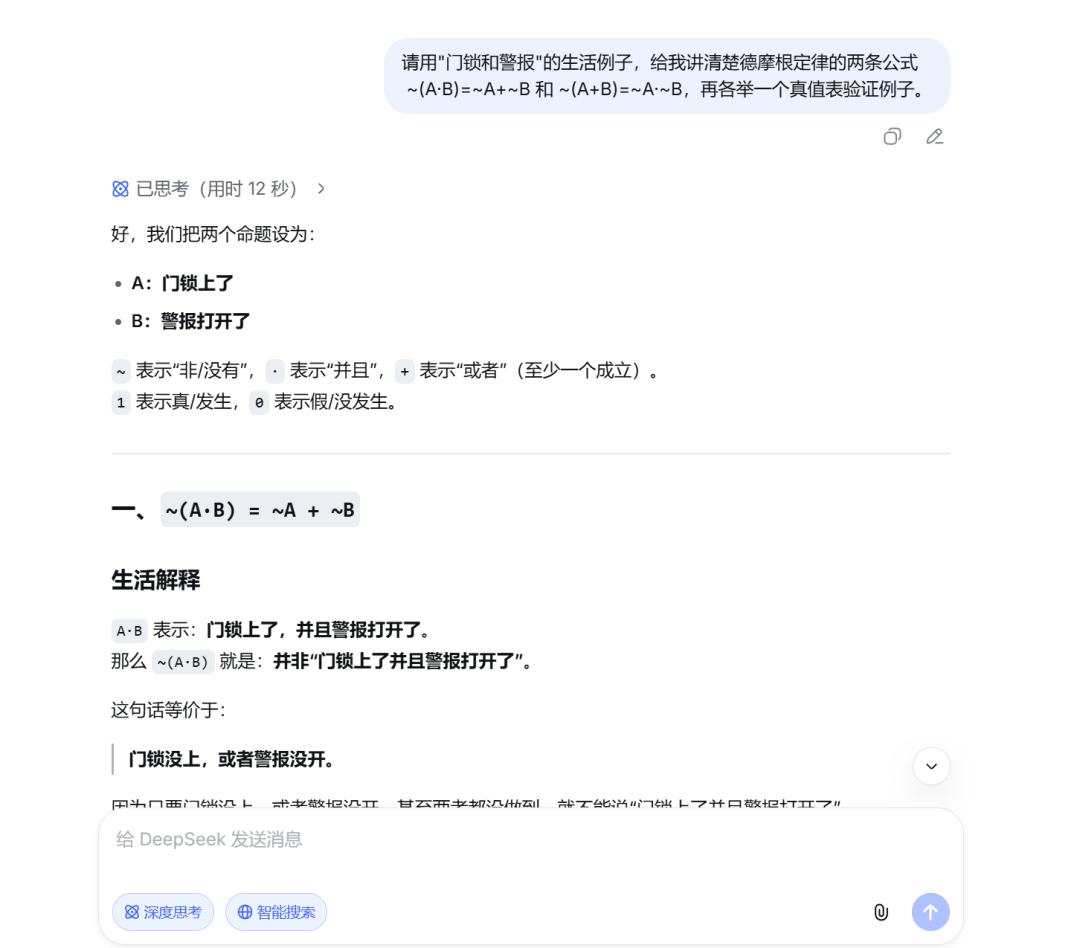

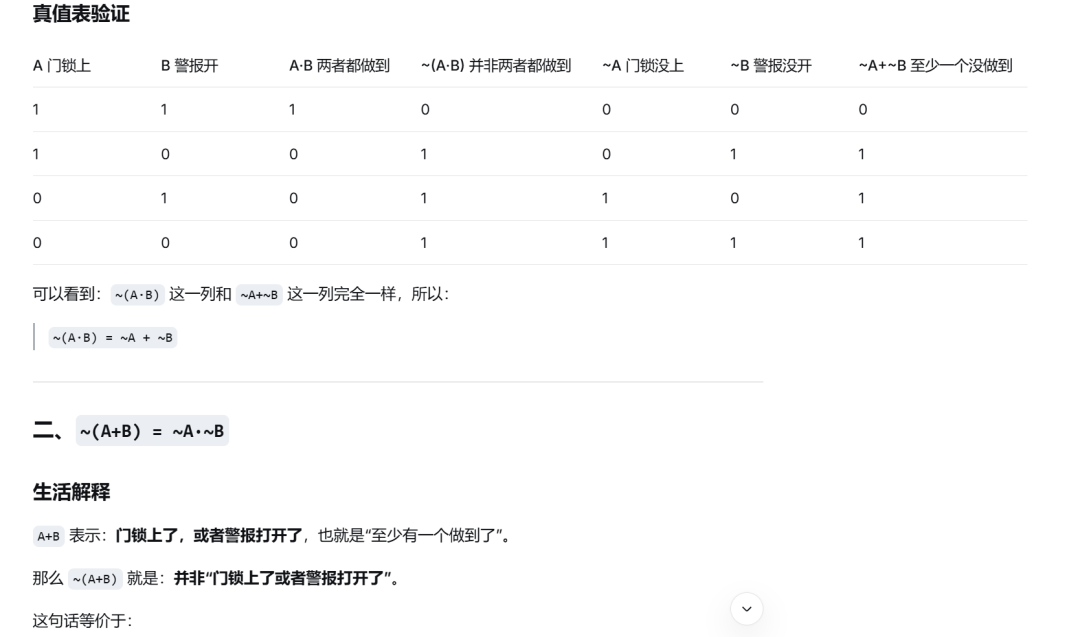

请用"门锁和警报"的生活例子，给我讲清楚德摩根定律的两条公式 ~(A·B)=~A+~B 和 ~(A+B)=~A·~B，再各举一个真值表验证例子。

我用deepseek给大家生成：

应该还是非常明白的。

2.3 从真值表到电路：LUT为什么能实现一切组合逻辑

真值表是组合逻辑的完整说明书：列出所有输入组合对应的输出。例如2输入与门的真值表：

A

B

Y=A·B

FPGA的LUT实现组合逻辑的方式非常朴素：把真值表的输出列直接存进查找表存储器，输入作为地址去查。比如2输入LUT存4位（对应上面Y列：0、0、0、1），输入A、B组成地址"11"时输出1。这就是为什么任意组合逻辑（无论多复杂的表达式）都能用LUT实现——因为任何组合逻辑都能用真值表完整描述。

理解这一点后，"Verilog的assign语句到底被综合成了什么"这个问题就有了答案：一个assign连续赋值，综合后就是一组LUT。

2.4 常用组合电路预告

译码器（3-8译码器）、编码器、多路选择器（MUX）、加法器，这些是组合逻辑的经典电路，也是模块一第4课的重点。本课时先记住它们的功能名片即可：相关的详细解释和原理，直接问AI即可。

• 译码器：N位输入 → 2的N次方位输出，只有1位为1（如3-8译码器，输入"101"输出"00100000"）
• 多路选择器MUX：用选择信号从多路输入中选一路输出（Verilog里就是 case 语句或三目运算符）

3 时序逻辑：触发器、寄存器与时钟

3.1 为什么需要"记忆"：组合逻辑的局限

组合逻辑的输出只取决于当前输入，没有记忆能力。但真实系统需要"记住状态"：计数器要记得数到几、状态机要记得当前在哪个状态、流水线要缓存中间结果。这就需要时序逻辑。

3.2 D触发器：时序逻辑的心脏

触发器（Flip-Flop）是能存储1比特数据的电路，只在时钟边沿更新。最常用的是D触发器：

• 输入：数据端D、时钟端clk

• 行为：在时钟上升沿（或下降沿）到来的瞬间，把D端此刻的值锁存到输出Q，其余时间Q保持不变

• 一句话：Q跟着D走，但只在时钟"打拍"的那一刻更新

为什么必须是边沿触发？ 因为只有边沿触发才能让整个芯片的寄存器在同一时刻统一采样，保证数据同步。这就是"同步时序设计"的根基——所有寄存器共享同一个时钟节拍。

3.3 寄存器与时钟域

• 寄存器：把N个D触发器并排共享同一个时钟，就得到N位寄存器，用来存一个多位数据（如8位计数器）。
• 时钟：时序逻辑的"节拍器"。FPGA内部有专门的时钟树（全局时钟网络）把时钟信号低抖动地分发到所有触发器，保证每个触发器看到的时钟沿几乎同时到达。
• 时钟域：由同一个时钟驱动的所有触发器属于同一个时钟域。跨时钟域（CDC）是FPGA工程第一大坑，模块五会系统讲解，本课时先建立"时钟"这个核心概念。

3.4 组合逻辑 vs 时序逻辑：

对比项

组合逻辑

时序逻辑

很多初学者把时序逻辑写成组合逻辑的样式（比如漏写时钟、在always块里混用阻塞赋值），综合出的电路和预期完全不同。模块一第5课会用AI生成的错误代码实例专门演示。

4 FPGA工程师必懂：建立时间、保持时间与亚稳态

这一节是数字电路里"最FPGA"的知识——它直接解释了为什么你的工程有时会"随机出错"。

4.1 建立时间与保持时间

触发器采样不是瞬时的，它对数据有两个时间要求：

• 建立时间（Tsu, Setup Time）：数据必须在时钟有效沿到来之前提前稳定，最短提前量就是Tsu
• 保持时间（Th, Hold Time）：数据必须在时钟有效沿过去之后继续保持稳定，最短保持量就是Th

只要数据在这两个窗口内稳定，触发器就能可靠采样；如果数据在窗口内发生跳变（比如组合逻辑延迟太长，数据在时钟沿附近才刚到），触发器就可能采到一个"不清不楚"的值。

这就是为什么FPGA工程要做时序约束和时序分析：工具会检查每一条"触发器→组合逻辑→触发器"路径，确认数据到达时间满足Tsu/Th要求。不满足就报时序违例（setup violation / hold violation），模块一第13-14课和模块五会详细展开。

4.2 亚稳态：仿真看不到、上板会随机出错

当触发器的建立/保持时间不满足时，输出会进入亚稳态（Metastability）：输出既不是稳定的0也不是稳定的1，而是一个不确定的中间电平，且需要一段无法确定的时间才能回落到某个稳定状态。更危险的是，这个不稳定值可能继续往后级传播，导致整个逻辑链随机抽风

为什么仿真发现不了亚稳态？ 因为仿真器的触发器模型是理想化的——只要时钟沿来了就立刻采样，不会建模"采样失败"这个物理过程。所以仿真全绿、上板随机出错是亚稳态问题的典型特征。

工程上怎么解决？ 最经典的手段是两级同步器（打两拍）：把跨时钟域的单比特信号连续用两个触发器采样，把亚稳态"消化"在第一个触发器，让第二级输出稳定值。具体设计属于模块五（CDC跨时钟域）的核心内容，本课时先记住三个结论：

4.3 与后续课程的衔接

• 建立/保持时间、时序违例 → 模块一第13-14课（时序约束与时序优化）、模块五（时序收敛）

• 亚稳态、两级同步器、异步FIFO → 模块五第1周（CDC专题）

• 时钟树、PLL/MMCM → 模块一第8课（时钟管理）

5 AI辅助学习实操：

本课时最大的特色是用AI把"一整本数字电路书"压缩成可消化的核心。下面是四个可以直接复制的实操：

实操1：用AI生成练习题与解析（代替刷题）

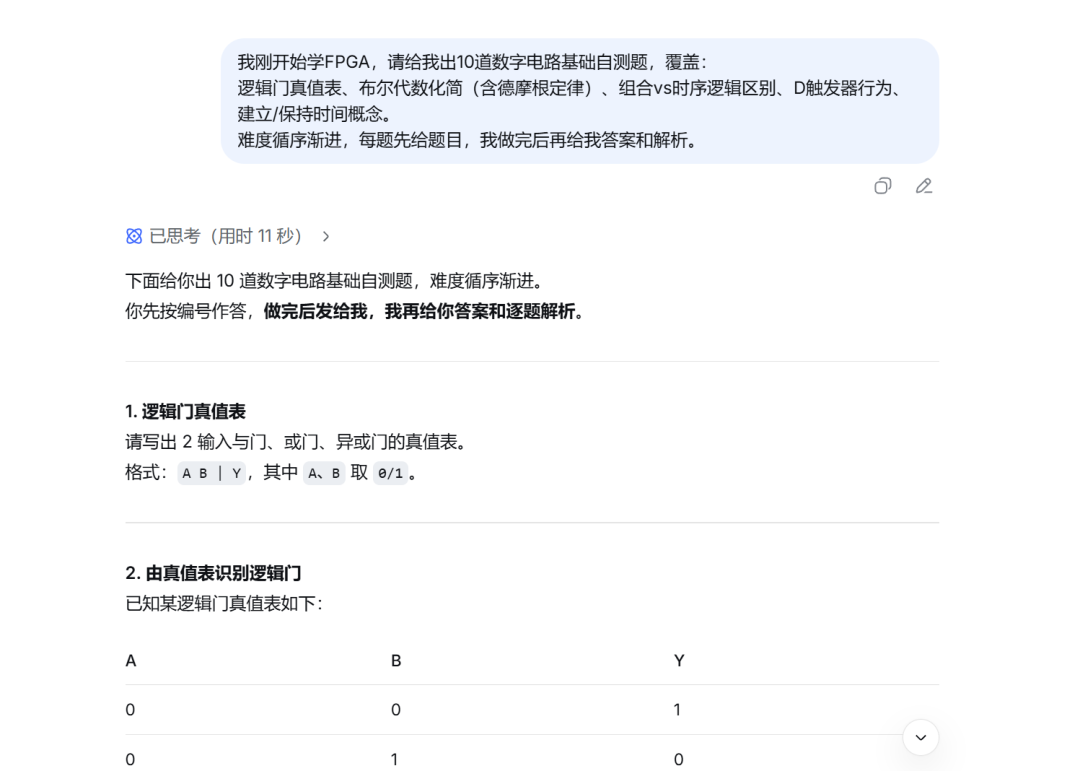

我刚开始学FPGA，请给我出10道数字电路基础自测题，覆盖：

逻辑门真值表、布尔代数化简（含德摩根定律）、组合vs时序逻辑区别、D触发器行为、建立/保持时间概念。

难度循序渐进，每题先给题目，我做完后再给我答案和解析。

我还是用deepseek：有可能你笔试的题也是AI给的。。。。。。。

来吧！同学们，开始吧！先别问AI看看你能不能做出来。。。

试题：

1. 逻辑门真值表请写出 2 输入与门、或门、异或门的真值表。格式：A B | Y，其中 A、B 取 0/1。

2. 由真值表识别逻辑门已知某逻辑门真值表如下：

A

B

Y

请问这是什么逻辑门？写出它的逻辑表达式。

3. 布尔代数化简基础化简下面表达式，写出最简形式：

Y = A·B + A·~B

4. 德摩根定律化简用德摩根定律化简：

Y = ~(A·B) + ~(A+B)

要求写出化简过程，并得到最简与或式。

5. 德摩根定律应用用德摩根定律展开下面表达式：

Y = ~(A + B)·C

写出展开后的表达式。

6. 组合逻辑 vs 时序逻辑判断判断下列电路属于组合逻辑还是时序逻辑，并简要说明判断依据：

7. 组合逻辑与时序逻辑的核心区别请回答：

8. D 触发器行为一个上升沿触发的 D 触发器，初始状态 Q = 0。在连续 4 个时钟上升沿到来前，D 端的值依次为：

D = 1, 0, 1, 0

请问每个上升沿之后，Q 的值依次变成什么？

9. D 触发器的边沿触发特性一个上升沿触发的 D 触发器，时钟 CLK 为高电平期间，D 端从 0 变成 1。请回答：

10. 建立时间与保持时间请回答：

试题结束。。。。。。。。

使用方法：先让AI只出题，自己作答后再让AI批改。AI批改时让它指出"错在哪、正确思路是什么"，比自己闷头对答案效果好得多。

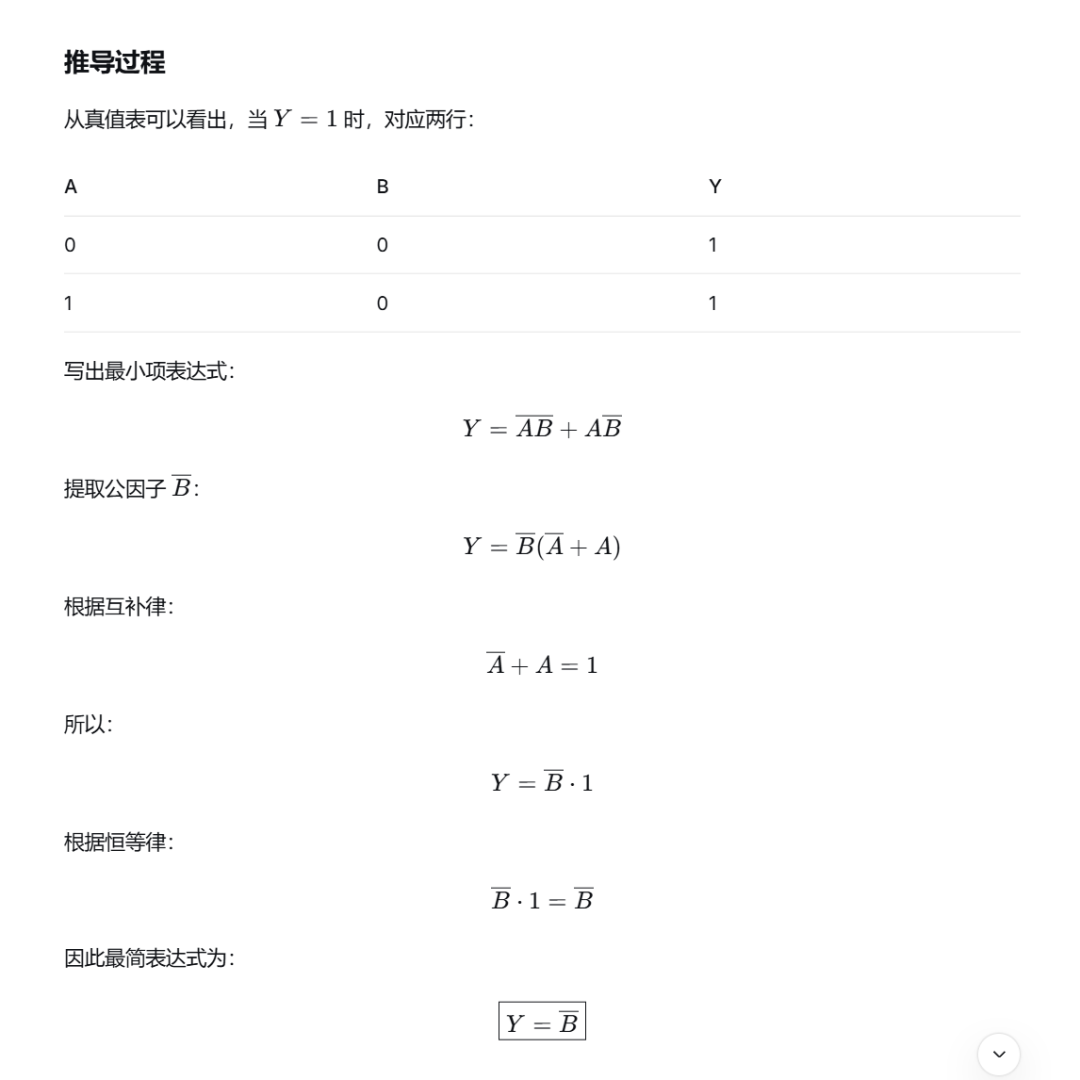

实操2：用AI把真值表转成布尔表达式

给定真值表：

A B | Y

0 0 | 1

0 1 | 0

1 0 | 1

1 1 | 0

帮我写出最简布尔表达式，并说明用了哪条化简定律。

这是模块一写Verilog前的必备技能：真值表→布尔表达式→assign语句，是从需求到RTL的第一跳。AI擅长这类机械推导，但结果必须用真值表回验——AI偶尔会化简错，他会骗你，回验是审查习惯的第一步。

实操3：用AI生成对比思维导图

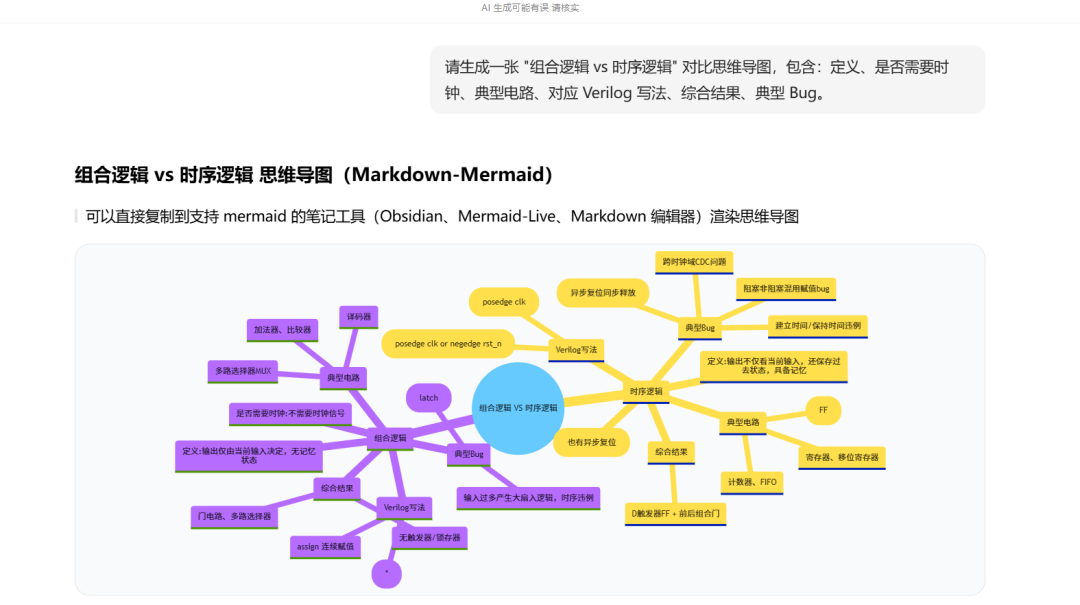

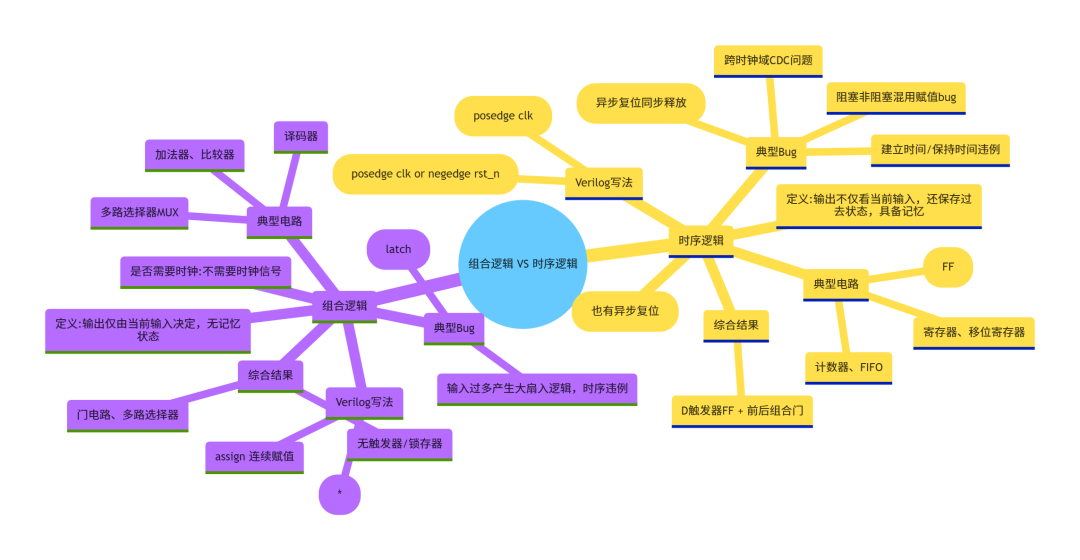

请生成一张"组合逻辑 vs 时序逻辑"对比思维导图，包含：定义、是否需要时钟、典型电路、对应Verilog写法、综合结果、典型Bug。

生成的思维导图直接存进你的学习笔记，作为本课时的一页纸速查。

生图模式的话，豆包更强大。

实操4：用AI把亚稳态讲成大白话

请用"两班倒交接班"的生活比喻，给我讲清楚FPGA里的亚稳态问题：为什么数据在时钟沿附近变化会采样失败？为什么打两拍（两级同步器）能解决？

把 FPGA 里的跨时钟域采样，想象成工厂两班倒交接班，就很好理解了。

• 时钟沿 = 交接班那一刻，比如早上 8:00。

• 数据 = 交班员写的交接记录，只能是明确的 0 或 1，比如“设备关”或“设备开”。

• 触发器 = 接班员，在交接那一刻“看一眼记录，然后抄下来”。

• 建立时间/保持时间 = 交班员必须在交接前一小段时间就把记录写好，交接后还要保持一小会儿不能改。

• 亚稳态 = 接班员看到的是“半开半关、字迹重叠”的模糊记录，既不是完整的旧值，也不是完整的新值。

一、正常交接：数据稳定，采样成功

交班员在 7:59 之前就把记录写清楚：设备开 = 1。8:00 交接时，他不动，8:00 之后还保持一会儿。接班员在 8:00 看一眼，看到清清楚楚的 1，抄下来也是 1。

对应 FPGA：

数据在时钟沿之前满足建立时间，在时钟沿之后满足保持时间，触发器就能稳定采到 0 或 1。

二、交接瞬间改记录：采样失败，进入亚稳态

如果交班员恰好在 8:00 那一刻还在改记录：

• 7:59 写的是 0；

• 8:00 刚开始改成 1；

• 接班员正好在 8:00 看一眼。

他可能看到：

• 一半是 0，一半是 1；

• 或者字迹重叠，分不清；

• 或者记录纸还在抖。

这就是亚稳态。

对应 FPGA：

数据在时钟沿附近的建立/保持窗口内发生变化，触发器内部锁存节点可能无法判断到底是 0 还是 1。输出可能既不是标准 0，也不是标准 1，而是在中间电平附近振荡或悬停，过一段时间才随机稳定到 0 或 1。

危险在于：

• 这个模糊状态可能传给后面的电路；

• 后面电路有的看到 0，有的看到 1；

• 系统行为不可预测。

三、打两拍：设一个“缓冲交接员”

现在工厂改进流程：

在交接班中间加一个缓冲交接员，也就是第一级触发器。他不直接把记录交给生产线，而是先把记录放在“缓冲桌”上。下一个交接班时刻，再由正式记录员，也就是第二级触发器，来读这张纸。

过程变成：

用两班倒比喻：

第一个接班员可能接到模糊记录，但他不直接执行，只把记录放在桌上晾一个班次。下一个班次，第二个接班员再来正式抄录。这时模糊记录已经沉淀成明确的“开”或“关”。

所以两级同步器的作用不是“完全消除亚稳态”，而是：

让第一级可能发生的亚稳态，有一个时钟周期的时间去恢复，不让它直接传播到系统里。

四、为什么打两拍能大幅降低风险？

亚稳态通常持续时间很短，大多数情况下小于一个时钟周期。第二级采样时，第一级大概率已经稳定。

但第二级自己也可能亚稳态，条件是：

第一级的亚稳态持续超过了一个完整时钟周期。

这个概率非常小。所以打两拍后，系统出现亚稳态传播的概率会指数级下降，MTBF，也就是平均无故障时间，大幅提高。

如果时钟很快、可靠性要求很高，还可以打三拍。

五、两级同步器 Verilog 示意

verilog

reg sync1, sync2;
always @(posedge clk ornegedge rst_n)
begin
    if(!rst_n)begin
    sync1 <=1'b0;
    sync2 <=1'b0;
    end
    else  begin
    sync1 <= async_in;// 第一级，可能亚稳态
    sync2 <= sync1;// 第二级，再稳定一拍
    end
 end

 assign sync_out = sync2;

这里 async_in 是异步输入，sync_out 是同步后的稳定输出。

六、重要提醒

总结

数据在时钟沿附近变化，就像交班员在交接那一刻还在改记录，接班员可能看到模糊状态，这就是亚稳态。打两拍就是加一个缓冲交接员，让第一级先承担可能的风险，再给一个时钟周期去稳定，第二级采到干净值，从而不让亚稳态传遍整个系统。

是不是很好理解了。。。。

AI学习的两条边界（本专栏反复强调）：

6 硬件思维再强化：并行 × 节拍

第1课时我们建立了"FPGA空间并行"的认知。本课时的数字电路知识让这个认知更精确：

• 组合逻辑解决的是"空间并行"：多个LUT同时算，互不等待
• 时序逻辑解决的是"时间节拍"：所有寄存器按同一时钟节拍同步推进，让复杂计算可以分段流水

两者结合，就是FPGA高性能计算的本质：用并行的组合逻辑展开计算，用统一的时钟节拍同步流水。这也是后续"为什么Verilog里always块是并行的、为什么时序逻辑必须用非阻塞赋值"等一切问题的思想源头。

课后作业（建议个人笔记记录）

作业6、7是本课时必做项：知识点笔记是模块一写Verilog时的"一页纸速查"，10道自测题用于检验是否真正掌握全部前置基础。

课时小结

本课时补齐了FPGA开发的数字电路地基：组合逻辑（逻辑门、布尔代数、真值表、LUT原理）、时序逻辑（D触发器、寄存器、时钟）、以及FPGA工程最重要的建立/保持时间与亚稳态概念。同时掌握了用AI出题、化简、画图、讲概念的完整学习法。

数字电路的知识不需要一次记完——先建立"组合逻辑无记忆、时序逻辑靠时钟、亚稳态要同步"三个核心认知，后续模块一在写Verilog时会反复用到、反复加深。下一课时进入AI工具链全景与选型，看看2026年有哪些FPGA专用AI工具可以成为你的开发助手。
