嵌入式四大外设核心知识点总结
一、LCD显示外设
1. 基础参数与色彩格式
- 屏幕核心指标：分辨率（如800×480、1920×1080）、物理尺寸、刷新率（60Hz/144Hz/200Hz）。
- 色彩格式：包含RGB565（16位）、RGB888（24位）、ARGB8888（32位带透明通道），单通道亮度取值范围0~255。
2. 硬件架构与接口
- 控制器：IMX6ULL集成eLCDIF控制器，通过DMA自动从显存搬运图像数据，无需CPU持续干预。
- 并行总线：RGB单工并行同步接口，含24根数据线（R/G/B各8位），以及PCLK像素时钟、DE数据使能、HSYNC行同步、VSYNC场同步控制线。
- 显存机制：外接RAM作为帧缓存，支持乒乓缓存结构，通过32位系统总线寻址。

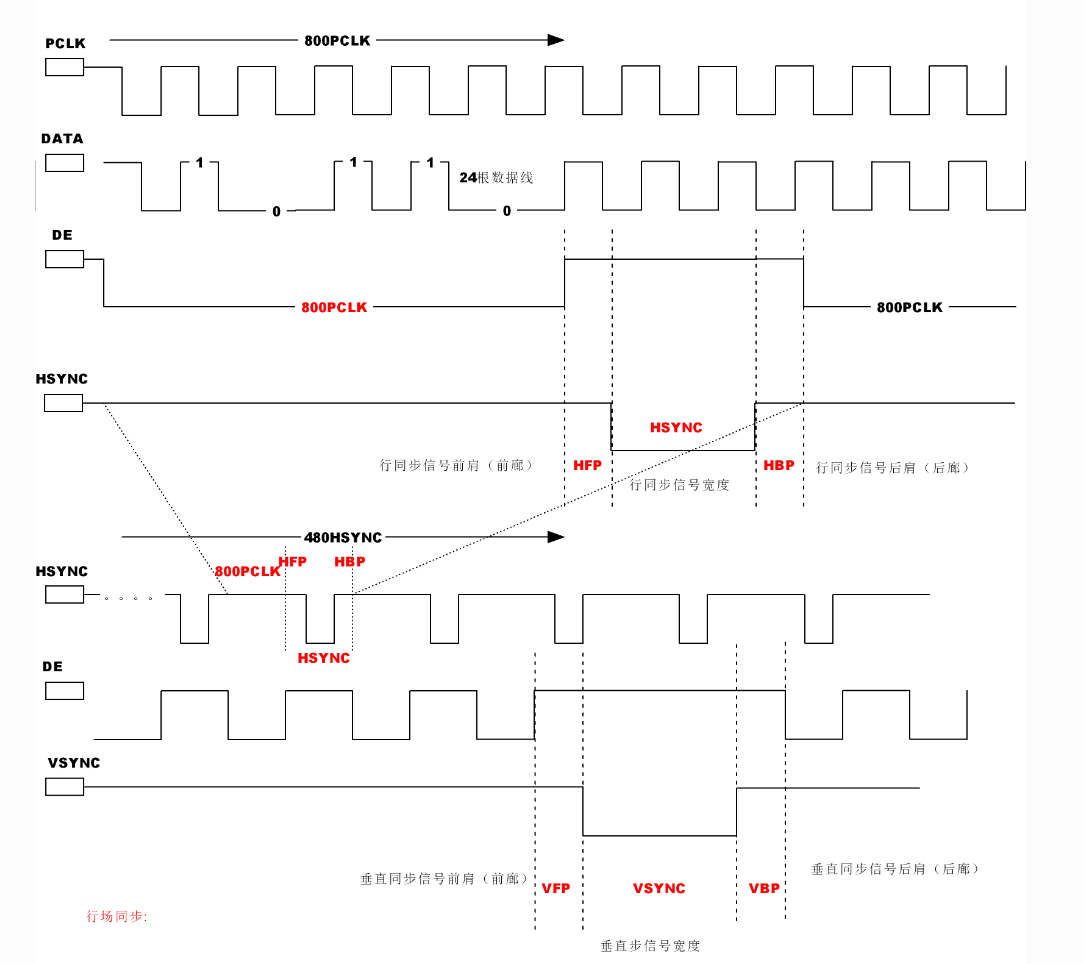

3. 显示时序原理
- 行时序：每行由HFP（行前肩）、HSYNC同步脉冲、HBP（行后肩）、有效像素区组成；DE高电平时传输有效像素。
- 场时序：每帧由VFP（场前肩）、VSYNC同步脉冲、VBP（场后肩）、有效行区域组成，完成整幅画面刷新。
4. 驱动配置流程
引脚复用与电气配置→PCLK时钟频率配置→eLCDIF模式与参数配置→移植图形库。
二、PWM脉冲宽度调制
1. 核心概念
- 定义：通过调整方波高电平宽度，用数字方式实现模拟量输出控制。
- 关键参数：
- 频率：单位Hz，周期 = 1 / 频率（如1kHz对应1ms周期）；
- 占空比：单周期内高电平持续时间占总周期的比例；
- 极性：决定有效电平方向，0极性与1极性输出相位相反。
2. 硬件与应用
IMX6ULL内置PWM外设，可配置周期与占空比数值；典型应用包括LED调光、电机调速、蜂鸣器控制。
三、ADC模数转换器
1. 基础概念与参数
- 功能：将连续模拟电压信号转换为离散数字信号，供数字系统处理。
- 核心参数：
- 基准电压：量化参考标准，决定ADC测量量程；
- 分辨率：ADC位数（8/10/12/16位），位数越高量化等级越多；
- 精度：实际测量准确度，包含偏移误差、非线性误差等，与分辨率不完全等同。
2. 逐次逼近型原理
采用二分法思想，从高位到低位依次用基准分压与待测电压比较，逐位确定数字量；速度与精度均衡，是嵌入式主流架构。
- 电压换算公式： $$实际电压 = \\frac{ADC采样值}{2^{ADC位数}} \\times 基准电压$$
3. IMX6ULL ADC配置
- 硬件资源：10路模拟输入通道，内置自动校准功能，可修正内部误差。
- 核心寄存器：控制寄存器（通道选择、中断）、状态寄存器（转换完成标志）、结果寄存器（12位转换数据）、配置寄存器（时钟、采样时间、分辨率）、通用控制寄存器（校准、连续转换）。
4. 工程应用要点
- 信号调理：小信号先运放放大，大信号先电阻分压，确保输入在量程内；
- 数据滤波：常用均值滤波、中值滤波抑制采样噪声；
- 选型原则：优先匹配量程，再按精度需求选分辨率，高精度场景关注实际误差指标。
四、SPI串行外设接口
1. 信号定义
- SCLK：串行时钟，主机提供，同步数据传输；
- MOSI：主发从收，主机输出、从机输入；
- MISO：主收从发，从机输出、主机输入；
- SS/CS：片选信号，低电平有效，用于选中对应从机。

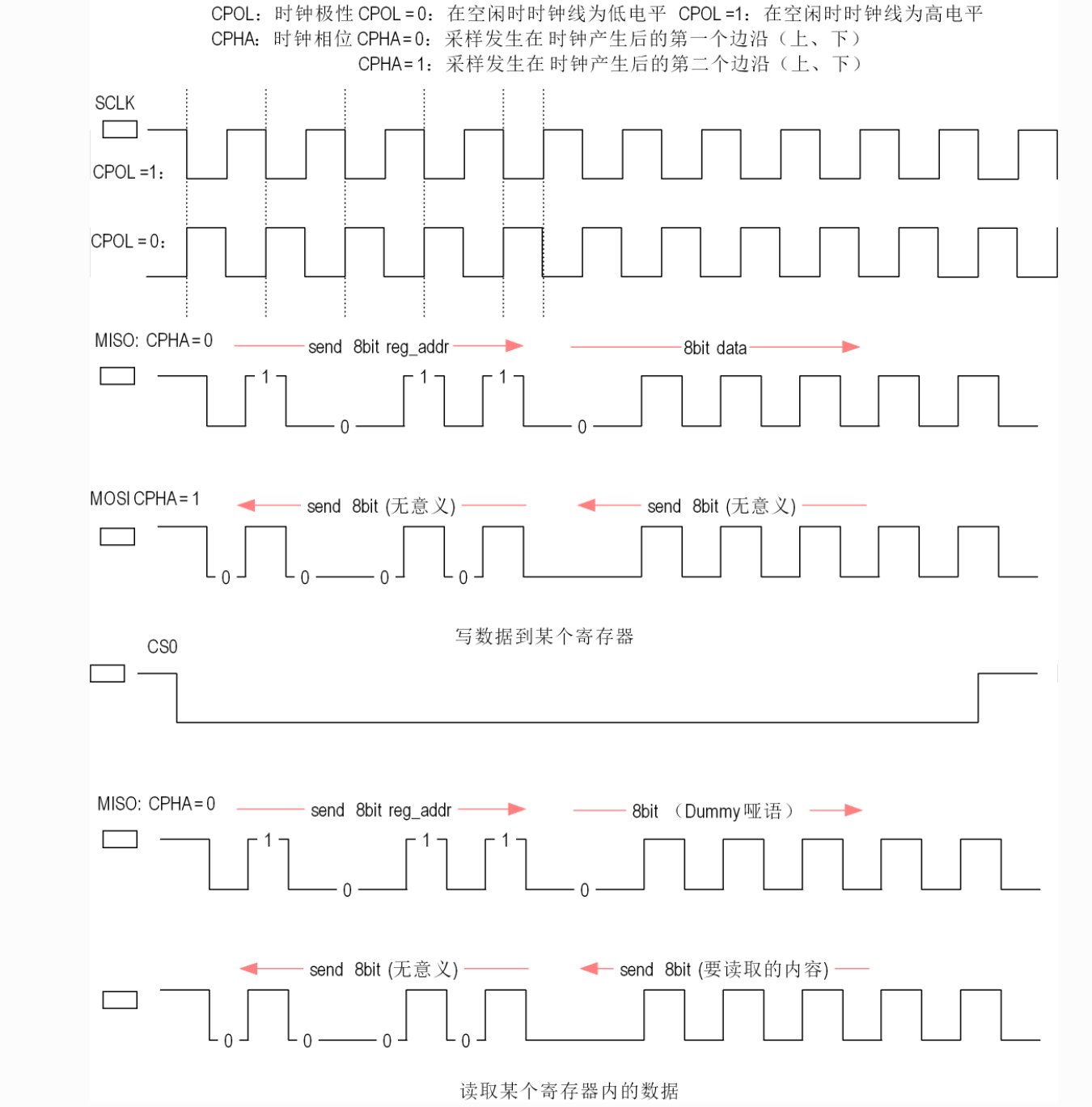

2. 时序模式（CPOL+CPHA）
- CPOL时钟极性：CPOL=0时空闲时钟为低电平，CPOL=1时空闲时钟为高电平。
- CPHA时钟相位：
- CPHA=0：数据在每个时钟周期第一个跳变沿被采样，SS生效后数据即输出到总线；
- CPHA=1：数据在每个时钟周期第二个跳变沿被采样，第一个时钟沿触发数据移位。
- 两种参数组合共4种工作模式，模式0（CPOL=0, CPHA=0）最常用。
3. 读写传输流程
- 写操作：主机拉低片选后，先发送寄存器地址，再依次发送待写入数据。
- 读操作：主机先发送寄存器地址，经过1字节dummy哑元周期后，从机将数据输出到MISO总线，主机完成读取。
