Flink SQL 之 TableEnvironment 原理及代码实现：从本质定义到内部架构与实战最佳实践

前面 Flink Time 系列讲完了 Watermark、乱序处理、AllowedLateness 等流处理核心概念。从这篇开始，我们进入 Flink SQL 系列。Flink SQL 是 Flink 最常用的 API 之一，而 TableEnvironment 是 Flink SQL 的核心入口——所有的表创建、SQL 执行、函数注册、配置管理都通过它完成。

很多同学用 Flink SQL 时，只是简单地 TableEnvironment.create(env) 然后 executeSql(sql)，对 TableEnvironment 背后的原理、内部架构、核心组件、常见坑知之甚少。这篇从本质定义、两种实现、六大核心职责、四层内部架构、六大核心组件、SQL 执行七步流程、完整代码实现、常见配置、六个常见坑、八条最佳实践，把 TableEnvironment 一次性讲透。

一、TableEnvironment 本质定义

TableEnvironment 的本质一句话概括：Table API 和 SQL 的统一入口上下文，管理表的元数据、用户自定义函数、执行配置和 SQL 执行。

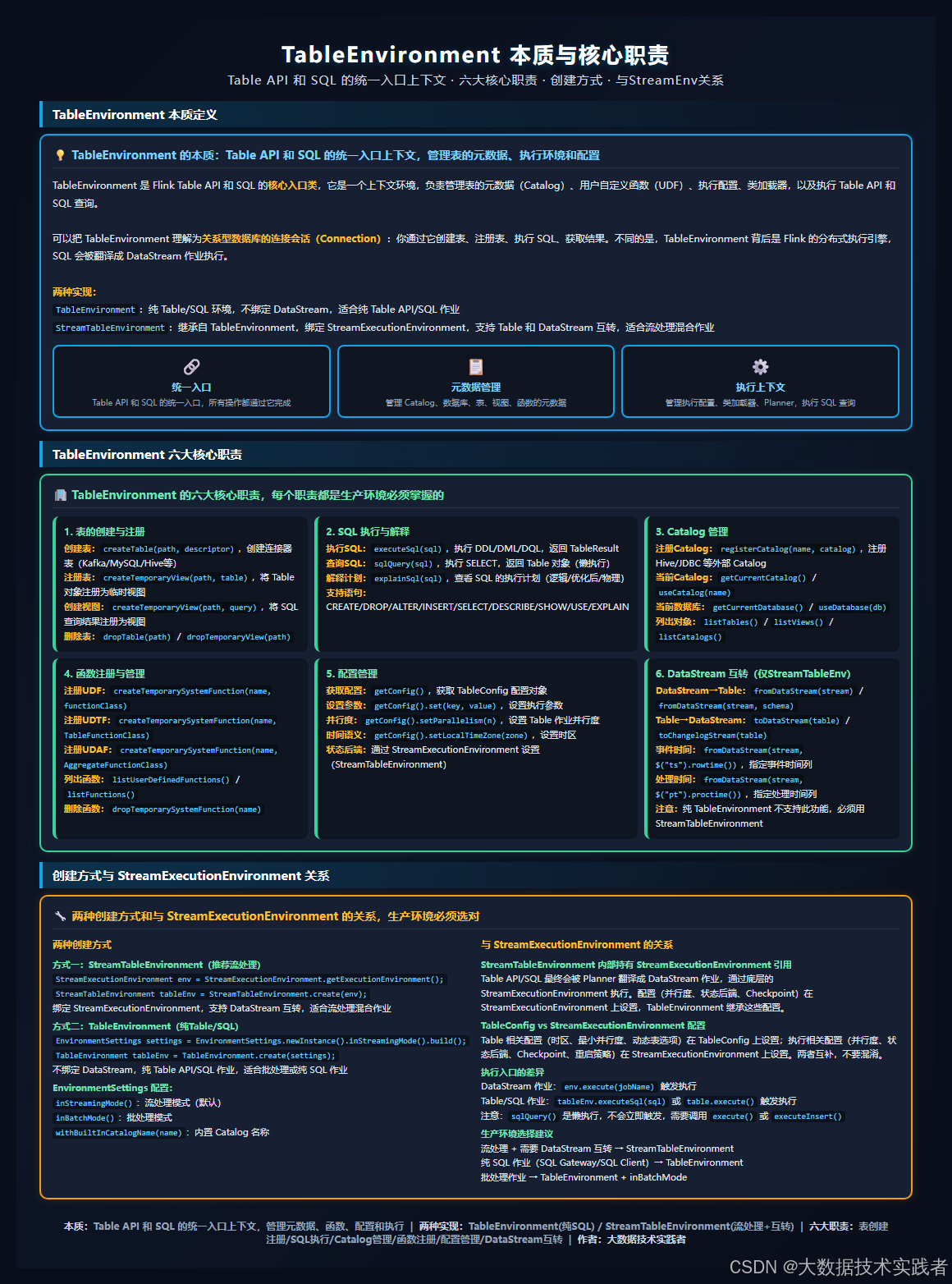

下面这张图把 TableEnvironment 的本质定义、六大核心职责、创建方式与 StreamExecutionEnvironment 的关系放在一起展示。

可以把 TableEnvironment 理解为关系型数据库的连接会话（Connection）：你通过它创建表、注册表、执行 SQL、获取结果。不同的是，TableEnvironment 背后是 Flink 的分布式执行引擎，SQL 会被翻译成 DataStream 作业执行。

1.1 两种实现

Flink 提供了两种 TableEnvironment 实现，适用场景不同：

第一种：StreamTableEnvironment（推荐流处理使用）

继承自 TableEnvironment，内部持有 StreamExecutionEnvironment 引用，支持 Table 和 DataStream 互转。适合流处理作业，尤其是需要混合使用 Table API/SQL 和 DataStream API 的场景。

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
StreamTableEnvironment tableEnv = StreamTableEnvironment.create(env);

第二种：TableEnvironment（纯 Table/SQL 使用）

不绑定 DataStream，纯 Table API/SQL 环境。适合批处理作业、纯 SQL 作业（SQL Gateway/SQL Client 模式）。通过 EnvironmentSettings 配置流/批模式。

EnvironmentSettings settings = EnvironmentSettings.newInstance()
.inStreamingMode() // 或 inBatchMode()
.build();
TableEnvironment tableEnv = TableEnvironment.create(settings);

生产环境选择建议：

• 流处理 + 需要 DataStream 互转 → StreamTableEnvironment
• 纯 SQL 作业（SQL Gateway/SQL Client）→ TableEnvironment
• 批处理作业 → TableEnvironment + inBatchMode

1.2 与 StreamExecutionEnvironment 的关系

StreamTableEnvironment 内部持有 StreamExecutionEnvironment 引用，Table API/SQL 最终会被 Planner 翻译成 DataStream 作业，通过底层的 StreamExecutionEnvironment 执行。

配置分工：

• Table 相关配置（时区、最小并行度、动态表选项、状态 TTL）在 TableConfig 上设置
• 执行相关配置（并行度、状态后端、Checkpoint、重启策略）在 StreamExecutionEnvironment 上设置
• 两者互补，不要混淆

执行入口差异：

• DataStream 作业：env.execute(jobName) 触发执行
• Table/SQL 作业：tableEnv.executeSql(sql) 或 table.execute() 触发执行
• 注意：sqlQuery() 是懒执行，不会立即触发，需要调用 execute() 或 executeInsert()

二、六大核心职责

TableEnvironment 的职责可以归纳为六大类，每一类都是生产环境必须掌握的：

2.1 表的创建与注册

• 创建表：createTable(path, descriptor)，创建连接器表（Kafka/MySQL/Hive 等），表定义持久化到 Catalog
• 注册临时视图：createTemporaryView(path, table)，将 Table 对象注册为临时视图，仅当前会话有效
• 创建视图：createTemporaryView(path, query)，将 SQL 查询结果注册为视图
• 删除表：dropTable(path) / dropTemporaryView(path)
• 列出对象：listTables() / listViews() / listTemporaryTables()

2.2 SQL 执行与解释

• 执行 SQL：executeSql(sql)，执行 DDL/DML/DQL，返回 TableResult（立即执行）
• 查询 SQL：sqlQuery(sql)，执行 SELECT，返回 Table 对象（懒执行，需要后续触发）
• 解释计划：explainSql(sql)，查看 SQL 的执行计划（逻辑计划/优化后计划/物理计划）
• 支持语句：CREATE/DROP/ALTER/INSERT/SELECT/DESCRIBE/SHOW/USE/EXPLAIN/LOAD/UNLOAD

2.3 Catalog 管理

• 注册 Catalog：registerCatalog(name, catalog)，注册 Hive/JDBC 等外部 Catalog
• 当前 Catalog：getCurrentCatalog() / useCatalog(name)
• 当前数据库：getCurrentDatabase() / useDatabase(db)
• 列出对象：listCatalogs() / listDatabases() / listTables() / listViews()

2.4 函数注册与管理

• 注册 UDF：createTemporarySystemFunction(name, functionClass)，注册 ScalarFunction
• 注册 UDTF：createTemporarySystemFunction(name, TableFunctionClass)，注册 TableFunction
• 注册 UDAF：createTemporarySystemFunction(name, AggregateFunctionClass)，注册 AggregateFunction
• 列出函数：listUserDefinedFunctions() / listFunctions() / listSystemFunctions()
• 删除函数：dropTemporarySystemFunction(name)

2.5 配置管理

• 获取配置：getConfig()，获取 TableConfig 配置对象
• 设置参数：getConfig().set(key, value)，设置执行参数
• 并行度：getConfig().setParallelism(n)，设置 Table 作业并行度
• 时区：getConfig().setLocalTimeZone(zone)，设置时区（影响时间函数）
• 状态后端：通过 StreamExecutionEnvironment 设置（StreamTableEnvironment）

2.6 DataStream 互转（仅 StreamTableEnvironment）

• DataStream → Table：fromDataStream(stream) / fromDataStream(stream, schema)，支持指定事件时间列和处理时间列
• Table → DataStream：toDataStream(table) / toChangelogStream(table)，toDataStream 仅适用于仅追加表，toChangelogStream 保留变更日志（Retract/Upsert）
• 事件时间：fromDataStream(stream, $("ts").rowtime())，指定事件时间列
• 处理时间：fromDataStream(stream, $("pt").proctime())，指定处理时间列

三、TableEnvironment 内部架构

理解了本质和职责，下面深入内部架构，看 TableEnvironment 到底是怎么工作的。

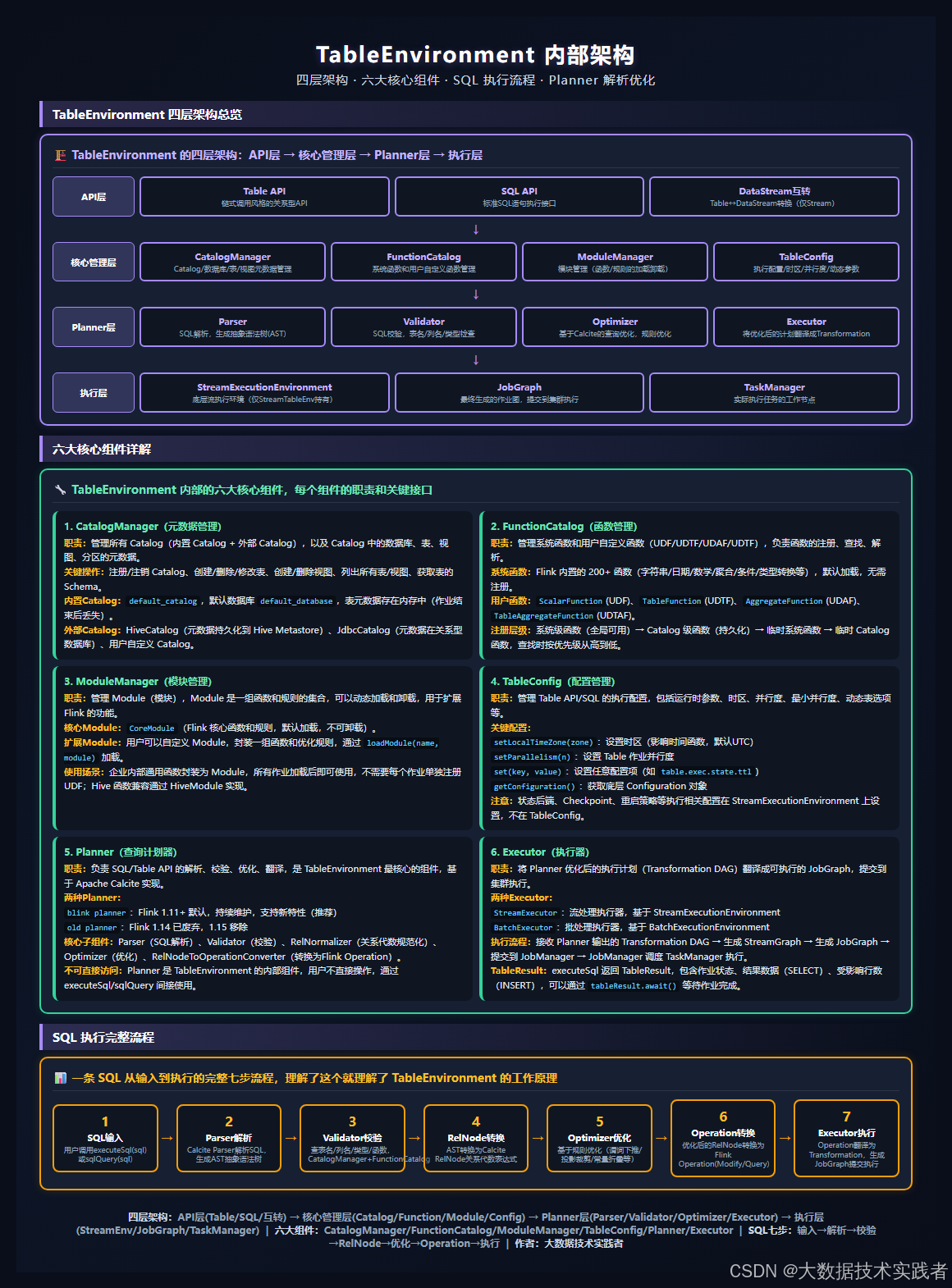

下面这张图把四层架构、六大核心组件、SQL 执行七步流程放在一起展示。

3.1 四层架构总览

TableEnvironment 的内部架构分为四层，从上到下依次是：

第一层：API 层

• Table API：链式调用风格的关系型 API（table.select().filter().groupBy()）
• SQL API：标准 SQL 语句执行接口（executeSql() / sqlQuery()）
• DataStream 互转：Table ↔ DataStream 转换（仅 StreamTableEnvironment）

第二层：核心管理层

• CatalogManager：Catalog/数据库/表/视图的元数据管理
• FunctionCatalog：系统函数和用户自定义函数管理
• ModuleManager：模块管理（函数/规则的加载卸载）
• TableConfig：执行配置/时区/并行度/动态参数

第三层：Planner 层

• Parser：SQL 解析，生成抽象语法树（AST）
• Validator：SQL 校验，表名/列名/类型检查
• Optimizer：基于 Calcite 的查询优化，规则优化
• Executor：将优化后的计划翻译成 Transformation

第四层：执行层

• StreamExecutionEnvironment：底层流执行环境（仅 StreamTableEnv 持有）
• JobGraph：最终生成的作业图，提交到集群执行
• TaskManager：实际执行任务的工作节点

3.2 六大核心组件详解

组件一：CatalogManager（元数据管理）

管理所有 Catalog（内置 Catalog + 外部 Catalog），以及 Catalog 中的数据库、表、视图、分区的元数据。内置 Catalog 是 default_catalog，默认数据库 default_database，表元数据存在内存中（作业结束后丢失）。外部 Catalog 包括 HiveCatalog（元数据持久化到 Hive Metastore）、JdbcCatalog（元数据在关系型数据库）、用户自定义 Catalog。

组件二：FunctionCatalog（函数管理）

管理系统函数和用户自定义函数（UDF/UDTF/UDAF/UDTAF），负责函数的注册、查找、解析。系统函数是 Flink 内置的 200+ 函数（字符串/日期/数学/聚合/条件/类型转换等），默认加载。用户函数包括 ScalarFunction（UDF）、TableFunction（UDTF）、AggregateFunction（UDAF）、TableAggregateFunction（UDTAF）。注册层级按优先级：系统级函数 → Catalog 级函数 → 临时系统函数 → 临时 Catalog 函数。

组件三：ModuleManager（模块管理）

管理 Module（模块），Module 是一组函数和规则的集合，可以动态加载和卸载。CoreModule 是 Flink 核心函数和规则，默认加载不可卸载。用户可以自定义 Module 封装企业内部通用函数，通过 loadModule(name, module) 加载，所有作业加载后即可使用，不需要每个作业单独注册 UDF。Hive 函数兼容通过 HiveModule 实现。

组件四：TableConfig（配置管理）

管理 Table API/SQL 的执行配置，包括运行时参数、时区、并行度、最小并行度、动态表选项等。关键配置包括 setLocalTimeZone(zone)（设置时区，默认 UTC）、setParallelism(n)（设置并行度）、set(key, value)（设置任意配置项）、getConfiguration()（获取底层 Configuration 对象）。注意：状态后端、Checkpoint、重启策略等执行相关配置在 StreamExecutionEnvironment 上设置，不在 TableConfig。

组件五：Planner（查询计划器）

负责 SQL/Table API 的解析、校验、优化、翻译，是 TableEnvironment 最核心的组件，基于 Apache Calcite 实现。Flink 1.11+ 默认使用 blink planner，持续维护支持新特性；old planner 在 1.14 已废弃，1.15 移除。核心子组件包括 Parser（SQL 解析）、Validator（校验）、RelNormalizer（关系代数规范化）、Optimizer（优化）、RelNodeToOperationConverter（转换为 Flink Operation）。Planner 是 TableEnvironment 的内部组件，用户不直接操作，通过 executeSql/sqlQuery 间接使用。

组件六：Executor（执行器）

将 Planner 优化后的执行计划（Transformation DAG）翻译成可执行的 JobGraph，提交到集群执行。两种 Executor：StreamExecutor（流处理执行器，基于 StreamExecutionEnvironment）、BatchExecutor（批处理执行器，基于 BatchExecutionEnvironment）。执行流程：接收 Planner 输出的 Transformation DAG → 生成 StreamGraph → 生成 JobGraph → 提交到 JobManager → JobManager 调度 TaskManager 执行。executeSql 返回 TableResult，包含作业状态、结果数据（SELECT）、受影响行数（INSERT），可以通过 tableResult.await() 等待作业完成。

3.3 SQL 执行完整七步流程

一条 SQL 从输入到执行，完整的流程分为七步：

理解了这七步，就理解了 TableEnvironment 的工作原理。explainSql(sql) 可以查看第 5 步优化后的执行计划，帮助排查 SQL 性能问题。

四、TableEnvironment 完整代码实现

下面是一个完整的 TableEnvironment 使用示例，包含创建环境、配置管理、注册 UDF、DDL 建表、DML 执行、DataStream 互转、输出结果。

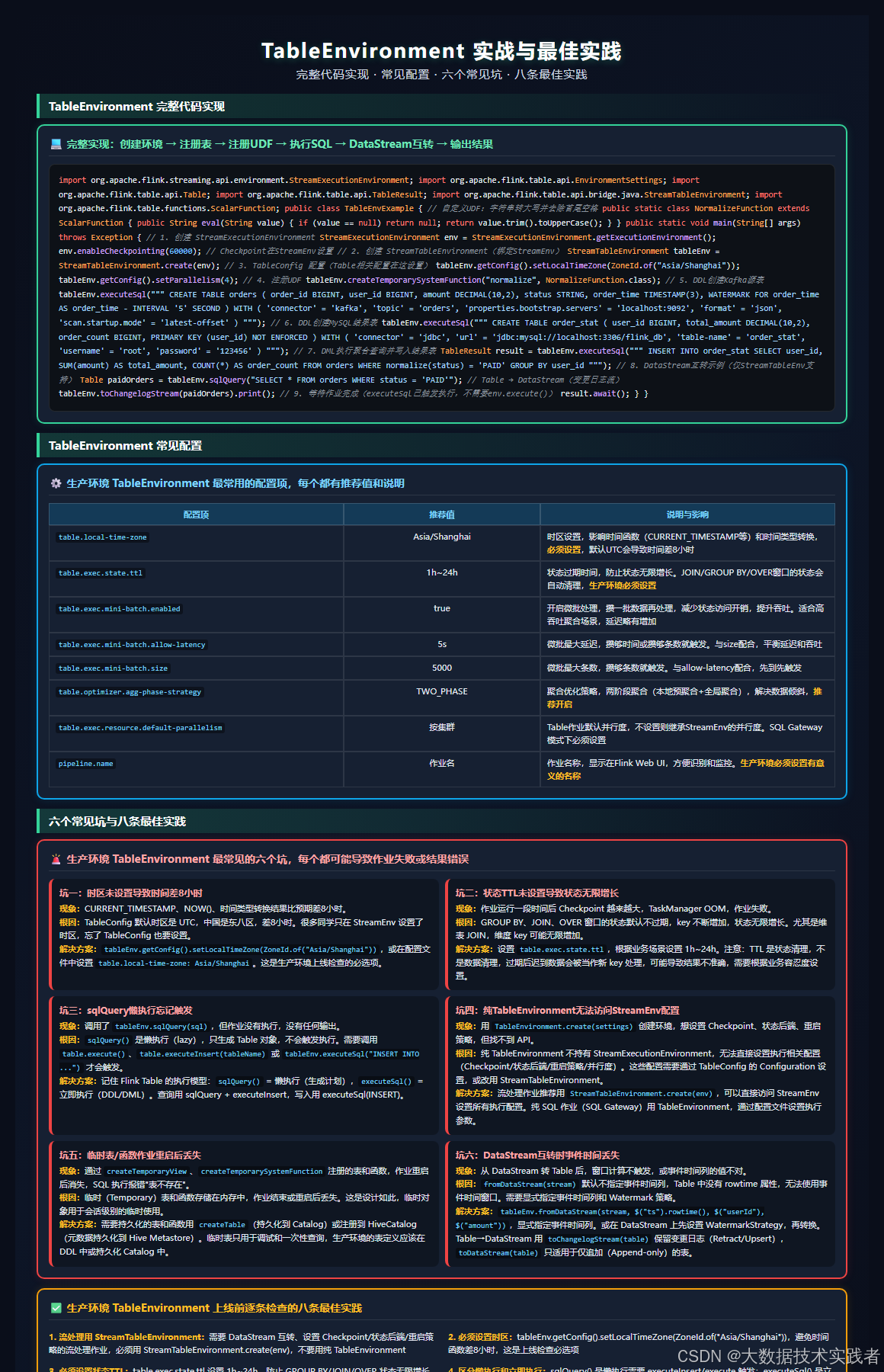

下面这张图把完整代码实现、常见配置、六个常见坑、八条最佳实践放在一起展示。

import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.table.api.EnvironmentSettings;
import org.apache.flink.table.api.Table;
import org.apache.flink.table.api.TableResult;
import org.apache.flink.table.api.bridge.java.StreamTableEnvironment;
import org.apache.flink.table.functions.ScalarFunction;

import java.time.ZoneId;

public class TableEnvExample {

// 自定义UDF：字符串转大写并去除首尾空格
public static class NormalizeFunction extends ScalarFunction {
public String eval(String value) {
if (value == null) return null;
return value.trim().toUpperCase();
}
}

public static void main(String[] args) throws Exception {
// 1. 创建 StreamExecutionEnvironment
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.enableCheckpointing(60000); // Checkpoint在StreamEnv设置

// 2. 创建 StreamTableEnvironment（绑定StreamEnv）
StreamTableEnvironment tableEnv = StreamTableEnvironment.create(env);

// 3. TableConfig 配置（Table相关配置在这设置）
tableEnv.getConfig().setLocalTimeZone(ZoneId.of("Asia/Shanghai"));
tableEnv.getConfig().setParallelism(4);

// 4. 注册UDF
tableEnv.createTemporarySystemFunction("normalize", NormalizeFunction.class);

// 5. DDL创建Kafka源表
tableEnv.executeSql("""
CREATE TABLE orders (
order_id BIGINT,
user_id BIGINT,
amount DECIMAL(10,2),
status STRING,
order_time TIMESTAMP(3),
WATERMARK FOR order_time AS order_time – INTERVAL '5' SECOND
) WITH (
'connector' = 'kafka',
'topic' = 'orders',
'properties.bootstrap.servers' = 'localhost:9092',
'format' = 'json',
'scan.startup.mode' = 'latest-offset'
)
""");

// 6. DDL创建MySQL结果表
tableEnv.executeSql("""
CREATE TABLE order_stat (
user_id BIGINT,
total_amount DECIMAL(10,2),
order_count BIGINT,
PRIMARY KEY (user_id) NOT ENFORCED
) WITH (
'connector' = 'jdbc',
'url' = 'jdbc:mysql://localhost:3306/flink_db',
'table-name' = 'order_stat',
'username' = 'root',
'password' = '123456'
)
""");

// 7. DML执行聚合查询并写入结果表
TableResult result = tableEnv.executeSql("""
INSERT INTO order_stat
SELECT
user_id,
SUM(amount) AS total_amount,
COUNT(*) AS order_count
FROM orders
WHERE normalize(status) = 'PAID'
GROUP BY user_id
""");

// 8. DataStream互转示例（仅StreamTableEnv支持）
Table paidOrders = tableEnv.sqlQuery("SELECT * FROM orders WHERE status = 'PAID'");
// Table → DataStream（变更日志流）
tableEnv.toChangelogStream(paidOrders).print();

// 9. 等待作业完成（executeSql已触发执行，不需要env.execute()）
result.await();
}
}

代码关键点：

五、常见配置

生产环境 TableEnvironment 最常用的配置项：

六、六个常见坑

6.1 坑一：时区未设置导致时间差 8 小时

现象： CURRENT_TIMESTAMP、NOW()、时间类型转换结果比预期差 8 小时。

根因： TableConfig 默认时区是 UTC，中国是东八区，差 8 小时。很多同学只在 StreamEnv 设置了时区，忘了 TableConfig 也要设置。

解决方案： tableEnv.getConfig().setLocalTimeZone(ZoneId.of("Asia/Shanghai"))，或在配置文件中设置 table.local-time-zone: Asia/Shanghai。这是生产环境上线检查的必选项。

6.2 坑二：状态 TTL 未设置导致状态无限增长

现象： 作业运行一段时间后 Checkpoint 越来越大，TaskManager OOM，作业失败。

根因： GROUP BY、JOIN、OVER 窗口的状态默认不过期，key 不断增加，状态无限增长。尤其是维表 JOIN，维度 key 可能无限增加。

解决方案： 设置 table.exec.state.ttl，根据业务场景设置 1h~24h。注意：TTL 是状态清理，不是数据清理，过期后迟到数据会被当作新 key 处理，可能导致结果不准确，需要根据业务容忍度设置。

6.3 坑三：sqlQuery 懒执行忘记触发

现象： 调用了 tableEnv.sqlQuery(sql)，但作业没有执行，没有任何输出。

根因： sqlQuery() 是懒执行（lazy），只生成 Table 对象，不会触发执行。需要调用 table.execute()、table.executeInsert(tableName) 或 tableEnv.executeSql("INSERT INTO …") 才会触发。

解决方案： 记住 Flink Table 的执行模型：sqlQuery() = 懒执行（生成计划），executeSql() = 立即执行（DDL/DML）。查询用 sqlQuery + executeInsert，写入用 executeSql(INSERT)。

6.4 坑四：纯 TableEnvironment 无法访问 StreamEnv 配置

现象： 用 TableEnvironment.create(settings) 创建环境，想设置 Checkpoint、状态后端、重启策略，但找不到 API。

根因： 纯 TableEnvironment 不持有 StreamExecutionEnvironment，无法直接设置执行相关配置（Checkpoint/状态后端/重启策略/并行度）。这些配置需要通过 TableConfig 的 Configuration 设置，或改用 StreamTableEnvironment。

解决方案： 流处理作业推荐用 StreamTableEnvironment.create(env)，可以直接访问 StreamEnv 设置所有执行配置。纯 SQL 作业（SQL Gateway）用 TableEnvironment，通过配置文件设置执行参数。

6.5 坑五：临时表/函数作业重启后丢失

现象： 通过 createTemporaryView、createTemporarySystemFunction 注册的表和函数，作业重启后消失，SQL 执行报错"表不存在"。

根因： 临时（Temporary）表和函数存储在内存中，作业结束或重启后丢失。这是设计如此，临时对象用于会话级别的临时使用。

解决方案： 需要持久化的表和函数用 createTable（持久化到 Catalog）或注册到 HiveCatalog（元数据持久化到 Hive Metastore）。临时表只用于调试和一次性查询，生产环境的表定义应该在 DDL 中或持久化 Catalog 中。

6.6 坑六：DataStream 互转时事件时间丢失

现象： 从 DataStream 转 Table 后，窗口计算不触发，或事件时间列的值不对。

根因： fromDataStream(stream) 默认不指定事件时间列，Table 中没有 rowtime 属性，无法使用事件时间窗口。需要显式指定事件时间列和 Watermark 策略。

解决方案： tableEnv.fromDataStream(stream, $("ts").rowtime(), $("userId"), $("amount"))，显式指定事件时间列。或在 DataStream 上先设置 WatermarkStrategy，再转换。Table → DataStream 用 toChangelogStream(table) 保留变更日志（Retract/Upsert），toDataStream(table) 只适用于仅追加（Append-only）的表。

七、八条最佳实践 Checklist

上线前逐条检查：

八、总结与下一篇预告

TableEnvironment 原理及代码实现要点回顾：

第一，本质：Table API 和 SQL 的统一入口上下文，管理元数据、函数、配置和执行。可以理解为关系型数据库的连接会话。两种实现：StreamTableEnvironment（流处理+互转，推荐）和 TableEnvironment（纯 SQL）。

第二，六大核心职责：表的创建与注册、SQL 执行与解释、Catalog 管理、函数注册与管理、配置管理、DataStream 互转（仅 StreamTableEnv）。

第三，四层内部架构：API 层（Table/SQL/互转）→ 核心管理层（CatalogManager/FunctionCatalog/ModuleManager/TableConfig）→ Planner 层（Parser/Validator/Optimizer/Executor）→ 执行层（StreamEnv/JobGraph/TaskManager）。

第四，六大核心组件：CatalogManager（元数据管理）、FunctionCatalog（函数管理）、ModuleManager（模块管理）、TableConfig（配置管理）、Planner（查询计划器，基于 Calcite）、Executor（执行器）。

第五，SQL 执行七步流程：SQL 输入 → Parser 解析生成 AST → Validator 校验 → RelNode 转换 → Optimizer 优化 → Operation 转换 → Executor 执行。

第六，完整代码实现：创建 StreamEnv → 创建 StreamTableEnv → TableConfig 配置（时区/并行度）→ 注册 UDF → DDL 建表（Kafka 源/MySQL 结果）→ DML 执行（INSERT 聚合写入）→ DataStream 互转（toChangelogStream）→ result.await() 等待完成。

第七，常见配置：时区（Asia/Shanghai，必须）、状态 TTL（1h~24h，必须）、微批（enabled=true + allow-latency=5s + size=5000）、两阶段聚合（TWO_PHASE）、默认并行度、作业名。

第八，六个常见坑：时区未设置差 8 小时、状态 TTL 未设置 OOM、sqlQuery 懒执行忘记触发、纯 TableEnv 无法访问 StreamEnv、临时表重启丢失、互转事件时间丢失。

第九，八条最佳实践：流处理用 StreamTableEnv、必须设置时区、必须设置状态 TTL、区分懒执行和立即执行、高吞吐开启微批和两阶段聚合、持久化表定义用 Catalog、互转显式指定事件时间、设置有意义的作业名。

TableEnvironment 是 Flink SQL 的入口和核心，理解了它的本质、内部架构、核心组件和执行流程，就能在生产环境中正确使用 Flink SQL，避开常见坑，写出高质量的 SQL 作业。
