调DDR参数的时候，很多人看到设备树里一堆时序参数就头大：tRCD、tRP、tRAS、tWR、tRFC、tWTR……每个都认识，但不知道具体是什么意思，也不知道怎么调。
这篇文章把LPDDR4X的主要时序参数讲清楚，每个参数的物理含义、典型值、调试方法，都梳理一遍。
一、先搞懂DDR的一个完整读写周期
在讲具体参数之前，先理解DDR的工作流程。DDR不是你想读就能读的，要走一套固定的流程：
发送命令 → 行激活 → 等待tRCD → 列读写 → 数据传输 → 预充电 → 等待tRP → 下一行激活
具体来说：
1. 行激活（Activate）：告诉DDR要操作哪一行，这一行的数据从存储阵列读到行缓冲（Row Buffer）
2. 等待tRCD：行激活到列读写之间的延迟，等数据稳定
3. 列读写（Read/Write）：告诉DDR要操作哪一列，开始读或写数据
4. 数据传输：Burst长度的数据传输，LPDDR4X默认是16beat（32字节）
5. 预充电（Precharge）：关闭当前行，把行缓冲的数据写回存储阵列
6. 等待tRP：预充电到下一次行激活之间的延迟
7. 重复：操作下一行
理解了这个流程，时序参数就好懂了——每个参数都是流程中两个步骤之间的最小等待时间。
二、核心时序参数详解
1. tRCD（RAS to CAS Delay）——行激活到列读写的延迟
物理含义： 行激活命令发出后，要等多久才能发列读写命令。这段时间是用来让存储阵列的数据读到行缓冲并稳定下来的。
典型值： LPDDR4X-4266下，tRCD约为18ns（对应38个时钟周期）
怎么调：
tRCD设小了：数据还没稳定就读，会读错
tRCD设大了：浪费时钟周期，降低有效带宽
一般按数据手册的标称值设，不要自己往小调
如果Training时读取出错，可以适当增大tRCD试试
2. tRP（Row Precharge Time）——预充电时间
物理含义： 预充电命令发出后，要等多久才能发下一次行激活。这段时间是用来把行缓冲的数据写回存储阵列，并复位行缓冲的。
典型值： LPDDR4X-4266下，tRP约为18ns（38个时钟周期）
怎么调：
tRP设小了：预充电没完成就激活下一行，会出错
tRP设大了：跨行操作的延迟变大
和tRCD一样，按标称值设，不要往小调
tRP和tRCD经常设成相同的值，因为物理过程类似
3. tRAS（Row Active Time）——行激活最小时间
物理含义： 行激活命令发出后，至少要等多久才能发预充电命令。也就是说，一行打开后，至少要保持打开多长时间。
典型值： LPDDR4X-4266下，tRAS约为42ns（90个时钟周期）
怎么调：
tRAS设小了：行打开时间不够，数据还没读完就预充电，会出错
tRAS设大了：行占用时间太长，影响bank间交错效率
tRAS必须大于tRCD + 突发传输时间
一般tRAS = tRCD + tWR + 一些余量
4. tWR（Write Recovery Time）——写恢复时间
物理含义： 写操作的最后一个数据发出后，要等多久才能发预充电命令。这段时间是用来让写入的数据稳定并锁存到存储阵列的。
典型值： LPDDR4X-4266下，tWR约为18ns（38个时钟周期）
怎么调：
tWR设小了：数据还没写进去就预充电，数据丢失
tWR设大了：写操作后的预充电延迟变大
tWR和tRCD经常设成相同的值
5. tRFC（Refresh Cycle Time）——刷新周期时间
物理含义： 刷新命令发出后，要等多久才能发下一个命令。刷新是DDR内部的操作，把所有存储单元的数据重新写一遍，防止电容漏电导致数据丢失。
典型值： LPDDR4X-4266下，tRFC约为210ns（448个时钟周期）
特点：
tRFC比其他时序参数大很多，因为刷新是全bank操作，耗时较长
刷新期间，DDR不能响应读写命令，所以刷新会占用总线时间
温度越高，刷新频率越高（tREFI变短），刷新占用的总线时间比例越大
这就是为什么高温下有效带宽会下降——刷新开销变大了
6. tWTR（Write to Read Turnaround）——写读切换时间
物理含义： 写操作的最后一个数据发出后，要等多久才能发读命令。写读切换时，DDR内部要切换数据方向，需要一定的恢复时间。
典型值： LPDDR4X-4266下，tWTR约为10ns（21个时钟周期）
怎么调：
tWTR设小了：写读切换太快，读数据会出错
交替读写的场景（如视频编解码），tWTR对性能影响较大
一般按标称值设，不要往小调
7. tRTW（Read to Write Turnaround）——读写切换时间
物理含义： 读操作的最后一个数据发出后，要等多久才能发写命令。和tWTR相反，是读切换到写的延迟。
典型值： LPDDR4X-4266下，tRTW约为8ns（17个时钟周期）

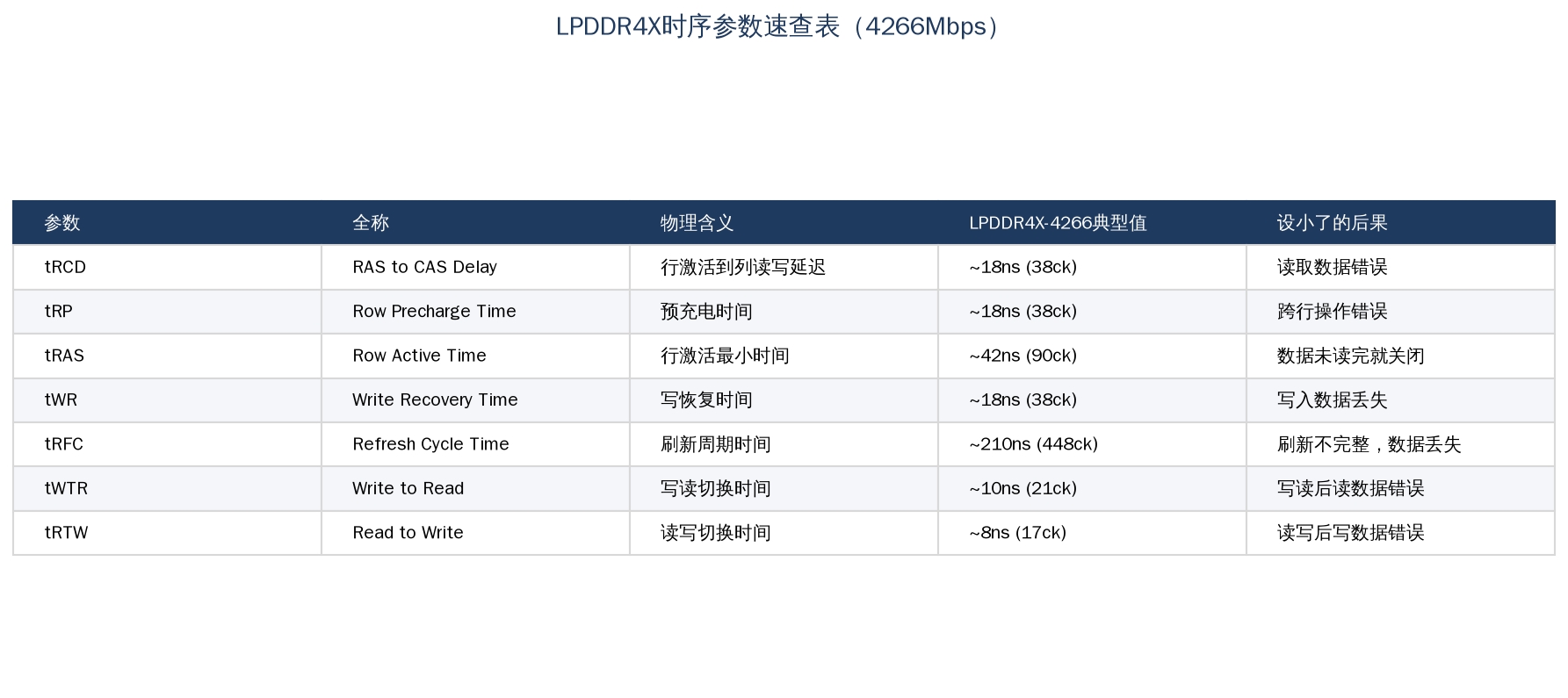

三、时序参数速查表
注意：以上数值是典型值，具体数值要以你用的颗粒的数据手册为准。不同厂商、不同速率等级的颗粒，时序参数会有差异。
四、调试时序参数的正确姿势
很多人调DDR参数，一上来就改tRCD、tRP，结果越调越乱。正确的调试顺序是：
第一步：先确认硬件没问题
电源电压是否正确（VDDQ 0.6V±5%）
走线等长是否满足（±5mil以内）
阻抗是否正确（单端50Ω，差分100Ω）
去耦电容是否到位
硬件有问题，软件怎么调都没用。
第二步：用默认参数跑Training
先用数据手册的标称时序参数，跑DDR Training
看Training是否通过，读写是否稳定
如果Training都过不了，先查硬件，不要急着改参数
第三步：跑压力测试
Training通过后，跑内存压力测试（如memtester、stress-ng）
常温、高温、低温都要跑
跑几个小时不出错，说明参数基本没问题
第四步：优化性能（可选）
如果稳定性没问题，想优化性能，可以适当减小某些时序参数
每次只改一个参数，改完跑一遍压力测试
不要一次改好几个，出了问题不知道是哪个引起的
性能优化的空间通常不大（5-10%），不要为了这点性能牺牲稳定性
五、常见误区
误区1：时序参数越小，性能越好
错。时序参数是最小等待时间，设小了会出错，设大了只是浪费一点时钟周期。稳定性永远比那点性能重要。工业级产品，稳定运行比什么都重要。
误区2：所有颗粒的时序参数都一样
错。不同厂商、不同批次、不同速率等级的颗粒，时序参数都可能有差异。换颗粒的时候，要重新确认时序参数，不要直接沿用旧的。
误区3：设备树里的时序参数不用管，Bootloader会自动设
半对半错。很多SoC的Bootloader会读取DDR颗粒的SPD信息（如果有的话），自动设置时序参数。但LPDDR4X很多颗粒没有SPD，时序参数需要在设备树或Bootloader里手动配置。不要假设它会自动设对，要确认。
误区4：tRFC不用管，反正是刷新
错。tRFC设小了，刷新不完整，数据会丢失，而且是随机出错，很难排查。tRFC是所有时序参数里最不能往小调的，一定要按标称值设，甚至可以留一点余量。
六、总结
DDR时序参数看着多，其实核心就那几个：
tRCD、tRP、tRAS、tWR、tRFC。理解了DDR的工作流程，每个参数的物理含义就清楚了。
调试的原则是：先硬件后软件，先稳定后性能，每次只改一个参数。
我们做汉四ROCFOUR的LPDDR4X方案的时候，会提供经过验证的设备树时序参数和参考配置，客户拿来就能用，不用自己从头调。不同速率等级（3200/3733/4266）、不同容量（2/4/8GB）的配置都有，直接对应就行。
有时序参数调试相关的问题，欢迎评论区交流！
