目标：掌握「在图像上做代数/逻辑运算」和「局部处理」这两类日常操作，
会画标注、会做鼠标交互调试，并且知道 cv::putText 画不了中文这件事的真相。

写作基线：OpenCV 4.13.0。本篇的数值与配图均为本机实测。

一、算术运算：溢出不报错，这才是最危险的

1.1 一个问题

一张灰度图，你想让整体亮一点。最自然的写法是写个循环：

cv::Mat img = ...; // CV_8UC1，像素值 0-255

for (int r = 0; r < img.rows; ++r) {
uchar* p = img.ptr<uchar>(r);
for (int c = 0; c < img.cols; ++c) {
p[c] = p[c] + 100; // ← 这里有个严重的 bug
}
}

p[c] 是 unsigned char。当 p[c] 是 200 时会发生什么？

这不是未定义行为，是标准明确规定的回绕。 也正因为它是"定义良好的"，编译器和运行时都不会给你任何提示。

于是你的图不是变亮了，而是超过 255 的地方全部变成黑色。

⚠️ 顺带说明：cv::Mat 之间的 operator+（走 MatExpr）是饱和的，因为它内部调用了 cv::add。
所以「用运算符」在 C++ 里通常没问题。真正的危险都在手写循环里 —— 也就是上面这种写法。
本文因此不讨论「该不该用运算符」，只讲循环里的溢出。

1.2 实测对比

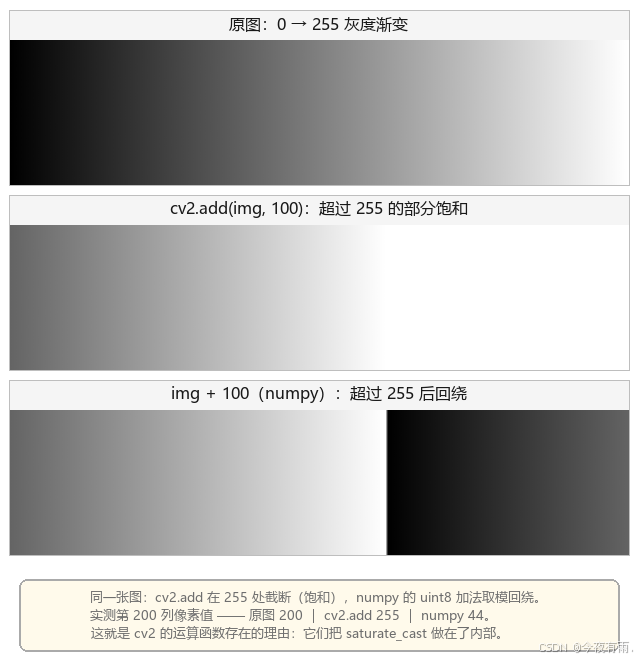

图 1：cv2.add 与 numpy 加法的区别（OpenCV 4.13.0 实测）。本机实测第 200 列像素：原图 200 ｜ cv2.add 255 ｜ numpy 44。

看中间那张和下面那张的差别 —— 一个平滑地从白过渡到黑（正确），一个突然跳变成黑色（错误）。这个跳变就是溢出的痕迹。

1.3 正确做法：用 OpenCV 的运算函数

cv::Mat img = ...; // CV_8UC1

cv::Mat brighter;
cv::add(img, 100, brighter); // ✅ 超过 255 的部分饱和到 255

// 或者用标量
cv::add(img, cv::Scalar(100), brighter);

// 也可以用带缩放的加法（常用于加权叠加）
cv::addWeighted(a, 0.7, b, 0.3, 0.0, dst); // dst = 0.7*a + 0.3*b + 0

cv::add 内部做了 saturate_cast —— 超出范围的值被截断到边界，而不是回绕。这就是这些函数存在的理由。

1.4 运算函数对照表

cv::absdiff 在缺陷检测里极其常用 —— 它是「两张图相减找差异」的标准工具，不会因为顺序不同而得到负值。

1.5 手动 saturate_cast

如果你确实要写循环，用 cv::saturate_cast<T>()：

for (int r = 0; r < img.rows; ++r) {
uchar* p = img.ptr<uchar>(r);
for (int c = 0; c < img.cols; ++c) {
p[c] = cv::saturate_cast<uchar>(p[c] + 100); // ✅ 安全
}
}

注意 p[c] + 100 这个表达式本身：p[c] 会先被提升为 int，加法在 int 上完成（不会溢出），然后 saturate_cast<uchar> 把它截断到 [0, 255]。

但如果两个 uchar 相加再乘，中间结果可能超出 int —— 那种情况下要显式先转成 int 或 float 再算。

二、掩膜与 ROI：局部处理的两条路

2.1 别名的坑：cv::Rect 是 (x, y, w, h)

cv::Mat roi = img(cv::Rect(10, 20, 30, 40));
// x y w h

不是 (x1, y1, x2, y2)。写成后者会取到一个位置和大小都不对的区域 —— 而且不报错。

2.2 掩膜：按「像素条件」选区域

cv::Mat gray, mask, cut;
cv::cvtColor(img, gray, cv::COLOR_BGR2GRAY);

// 阈值生成掩膜：亮于 200 的像素为 255，其余为 0
cv::threshold(gray, mask, 200, 255, cv::THRESH_BINARY);

// 用掩膜取出原图对应像素，其余置 0
cv::bitwise_and(img, img, cut, mask);

实测：本篇测试图中掩膜命中了 6625 / 95000 个像素（7.0%），即按 > 200 筛出的亮区。

cv::bitwise_and(src, src, dst, mask) 这个「自己与自己做与运算」的写法看起来奇怪，但它是标准用法 —— 效果就是「mask 为 0 的地方输出 0，其余保留原值」。

等价的写法是 img.copyTo(cut, mask) —— 注意 copyTo 带 mask 时，是「只复制 mask 非零处」，目标的其他位置保持原样（不是清零）。两者语义不同：

cv::Mat dst1 = cv::Mat::zeros(img.size(), img.type());
img.copyTo(dst1, mask); // mask=0 处保持 dst1 的原值（这里是 0）

cv::Mat dst2;
cv::bitwise_and(img, img, dst2, mask); // mask=0 处一定是 0

如果目标图不是全 0 初始化的，这两个写法结果不同。 这是很隐蔽的一类 bug。

2.3 ROI：按「矩形位置」选区域

cv::Mat roi = img(cv::Rect(10, 20, 30, 40)); // 视图，共享数据
roi = cv::Scalar(0, 0, 255); // 直接改到原图上

或者用 copyTo 把一块贴回去：

cv::Mat patch = MakePatch(); // 尺寸必须匹配目标 ROI
patch.copyTo(img(cv::Rect(x, y, w, h)));

2.4 水印：ROI + addWeighted

这是 ROI 最典型的用法 —— 只需要处理一小块区域，就不要对整个图做运算：

// 做一个半透明的 logo
cv::Mat logo = cv::Mat::zeros(80, 160, CV_8UC3);
cv::circle(logo, cv::Point(40, 40), 32, cv::Scalar(255, 255, 255), cv::FILLED);
cv::putText(logo, "LOGO", cv::Point(52, 48),
cv::FONT_HERSHEY_SIMPLEX, 0.6, cv::Scalar(255, 255, 255), 2);

// 定位到右下角
const int x = img.cols – 170;
const int y = img.rows – 90;

// 只对这块 ROI 做加权叠加
cv::Mat roi = img(cv::Rect(x, y, logo.cols, logo.rows));
cv::addWeighted(roi, 0.5, logo, 0.5, 0.0, roi);
// ↑原图权重 ↑logo权重 ↑加到 ROI 上（视图，直接改原图）

实测中这块 ROI 是 160×80 @ (210,160) —— 坐标是从图的实际尺寸算出来的，不是写死的。

如果写成 cv::addWeighted(img, …, logo, …, dst)，会因为尺寸不匹配直接报错。用水印就必须走 ROI。

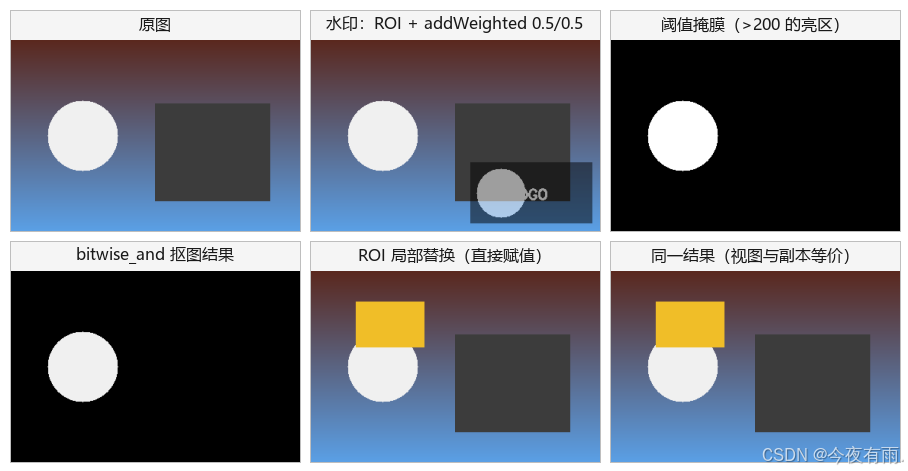

图 2：水印叠加、掩膜抠图、ROI 局部替换（OpenCV 4.13.0 实测）。第一格是原图，第二格是右下水印的效果。

实测数据：水印 ROI 尺寸 160×80 @ (210, 160)；掩膜（灰度 > 200 的亮区）命中 6625 / 95000 像素（7.0%）。

2.5 创建背景图

cv::Mat canvas = cv::Mat::zeros(480, 640, CV_8UC3); // 黑底
cv::Mat canvas2(480, 640, CV_8UC3, cv::Scalar(255, 255, 255)); // 白底

cv::Mat::zeros 是静态方法，尺寸在前；cv::Mat(rows, cols, type, value) 是构造函数，尺寸也是 (行, 列) —— 注意和 cv::Rect 的 (x, y, w, h) 顺序不同，容易混。

三、绘制：往图上画东西

// 直线
cv::line(img, cv::Point(10, 10), cv::Point(200, 200),
cv::Scalar(0, 0, 255), 2, cv::LINE_AA);

// 矩形
cv::rectangle(img, cv::Rect(50, 50, 120, 80),
cv::Scalar(0, 255, 0), 2);
cv::rectangle(img, cv::Point(50, 50), cv::Point(170, 130),
cv::Scalar(0, 255, 0), 2); // 也可以用两个对角点

// 圆
cv::circle(img, cv::Point(300, 200), 60,
cv::Scalar(255, 0, 0), cv::FILLED); // FILLED 或 -1 表示实心

// 椭圆
cv::ellipse(img, cv::Point(400, 300), cv::Size(80, 50),
30.0, // 旋转角度
0, 360, // 起始/结束角度
cv::Scalar(0, 255, 255), 2);

// 多边形（折线）
std::vector<cv::Point> pts;
pts.push_back(cv::Point(100, 100));
pts.push_back(cv::Point(200, 120));
pts.push_back(cv::Point(150, 220));
cv::polylines(img, pts, /*isClosed=*/true, cv::Scalar(255, 255, 0), 2);

// 实心多边形
std::vector<std::vector<cv::Point> > polys;
polys.push_back(pts);
cv::fillPoly(img, polys, cv::Scalar(255, 255, 0));

// 文字（仅 ASCII，下一节详说）
cv::putText(img, "OK", cv::Point(20, 40),
cv::FONT_HERSHEY_SIMPLEX, 1.0, cv::Scalar(255, 255, 255),
2, cv::LINE_AA);

三个参数细节

thickness 为负（或 cv::FILLED = -1）表示填充。

lineType 用 cv::LINE_AA 开抗锯齿。 默认的 LINE_8 画斜线和圆会有明显锯齿。代价是慢一些 —— 批量绘制大量图元时可以考虑关掉。

cv::polylines 和 cv::fillPoly 的参数形式不同：

• polylines 接受 std::vector<Point>（一条折线）
• fillPoly 接受 std::vector<std::vector<Point>>（多条多边形）

传错了会编译失败，不是运行时问题。

测量文字尺寸

int baseline = 0;
const cv::Size sz = cv::getTextSize("Result: PASS",
cv::FONT_HERSHEY_SIMPLEX, 1.0, 2,
&baseline);

getTextSize 返回文字的包围盒，baseline 是基线到包围盒底部的距离。要在图上居中或者做背景框时会用到。

注意它只对 ASCII 有意义 —— 同一个字符串如果含中文，putText 画出来的和 getTextSize 算出来的完全对不上（下一节）。

四、cv::putText 画不了中文：真相与解法

这是中文读者必然撞上、而英文教程完全不会提的问题。

4.1 现象

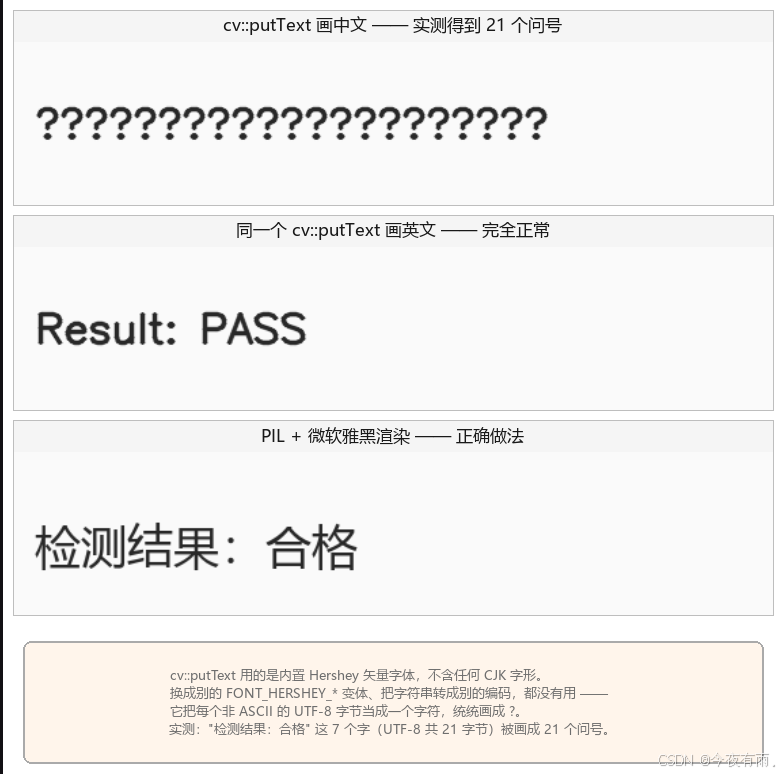

图 3：cv::putText 画中文的真实结果（OpenCV 4.13.0 实测）。“检测结果：合格” 这 7 个字（UTF-8 共 21 字节）被画成了 21 个问号。

同一个 putText 调用，画英文完全正常，画中文变成一问号串。

实测数据：字符串 "检测结果：合格" 有 7 个字符，UTF-8 编码是 21 字节，画出来是 21 个问号。

4.2 为什么

cv::putText 硬编码使用 OpenCV 内置的 Hershey 矢量字体。这是 1967 年 Allen Hershey 为绘图仪设计的一套字体，OpenCV 内置了它的约 95 个 ASCII 字形。

它里面一个 CJK 字形都没有。

而 putText 遇到无法映射的字符时，会画一个 ?。由于它按字节遍历字符串，每个非 ASCII 的 UTF-8 字节都会变成一个 ? —— 这就是为什么 21 字节变成了 21 个问号（而不是 7 个）。

4.3 两个常见的错误尝试

错误尝试 1：换个 FONT_HERSHEY_* 变体。

cv::putText(img, "检测结果", pt, cv::FONT_HERSHEY_DUPLEX, 1.0, color);
// 结果一样是问号

没用。 所有 FONT_HERSHEY_* 变体都是 Hershey 字体族的不同字重/风格，全都没有 CJK 字形。

错误尝试 2：转换编码。

cv::putText(img, "检测结果", pt, cv::FONT_HERSHEY_SIMPLEX, 1.0, color);
// 换成 GBK、UTF-16……都一样是问号

也没用。 问题不在编码，在光栅化器里根本没有那些字形。Python 侧用 u8"中文" 或 .encode('utf-8') 同样无效。

顺便澄清一个流传很广的说法：即使你的 OpenCV 编译时开了 -DWITH_FREETYPE=ON，cv::putText 依然走 Hershey 路径。FreeType 支持并没有暴露给原生 putText API —— 它只给了 contrib 里的 cv::freetype 模块。很多中文教程在这一点上写错了。

4.4 正确做法

方案 A：contrib 的 freetype 模块（需要 contrib 和 FreeType 库）

#include <opencv2/freetype.hpp>

cv::Ptr<cv::freetype::FreeType2> ft2 = cv::freetype::createFreeType2();
ft2->loadFontData("C:/Windows/Fonts/msyh.ttc", 0); // 微软雅黑

ft2->putText(img, u8"检测结果：合格",
cv::Point(10, 40),
28, // 字号
cv::Scalar(0, 0, 255),
cv::FILLED, // 负值/填充表示实心字形
cv::LINE_AA,
true); // bottomLeftOrigin

代价：需要自编译带 contrib 的 OpenCV（见 00-02 的 vcpkg 路线），部署时还要带上 FreeType 的 DLL。

方案 B：在图上只写 ASCII，中文交给外部 UI（推荐用于生产）

把中文放在窗口标题、控制台、或者宿主程序的界面元素里，图上只画英文和数字。

对于 NX 插件这类已经有 UI 框架的场景，这是最省事的做法 —— 你本来就有 NXMessageBox，没必要非把中文画在图里。

方案 C：用别的库渲染后再合成

PIL（Python）、GDI/DirectWrite（Windows）、Qt 都可以。思路都是「先渲染成一张图，再把图贴到 cv::Mat 上」。本系列的配图就是这么做的 —— tools/figures/_common.py 里的 load_cjk_font() 加载微软雅黑，全部中文标注走 PIL。

如果只是自己调试看效果，Python + PIL 是最快的：

from PIL import Image, ImageDraw, ImageFont
import numpy as np, cv2

pil = Image.fromarray(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
ImageDraw.Draw(pil).text((10, 40), "检测结果：合格",
font=ImageFont.truetype("C:/Windows/Fonts/msyh.ttc", 28),
fill=(0, 0, 255))
bgr = cv2.cvtColor(np.array(pil), cv2.COLOR_RGB2BGR)

注意 ImageDraw.text 的坐标是左上角，而 cv::putText 默认是左下角（基线位置）。换算时容易差一个文字高度。

五、鼠标交互

调试时经常需要「点一下看看这个位置的像素值是多少」。

struct MouseState {
cv::Point pt;
bool pressed;
MouseState() : pt(–1, –1), pressed(false) {}
};

static MouseState g_state;
static cv::Mat g_img;

void OnMouse(int event, int x, int y, int flags, void* userdata)
{
MouseState* st = static_cast<MouseState*>(userdata);

switch (event) {
case cv::EVENT_LBUTTONDOWN:
st->pressed = true;
st->pt = cv::Point(x, y);
std::cout << "按下 (" << x << ", " << y << ")" << std::endl;

// 打印该点的像素值
if (x >= 0 && x < g_img.cols && y >= 0 && y < g_img.rows) {
const cv::Vec3b px = g_img.at<cv::Vec3b>(y, x);
std::cout << " BGR = (" << static_cast<int>(px[0]) << ", "
<< static_cast<int>(px[1]) << ", "
<< static_cast<int>(px[2]) << ")" << std::endl;
}
break;

case cv::EVENT_MOUSEMOVE:
if (st->pressed) {
st->pt = cv::Point(x, y);
}
break;

case cv::EVENT_LBUTTONUP:
st->pressed = false;
std::cout << "释放 (" << x << ", " << y << ")" << std::endl;
break;

default:
break; // 必须有 default
}
}

int main()
{
g_img = cv::imread("test.png");
if (g_img.empty()) { return –1; }

cv::namedWindow("win");
cv::setMouseCallback("win", OnMouse, &g_state);
cv::imshow("win", g_img);
cv::waitKey(0);
return 0;
}

实时框选 ROI 的常见模式是：按下时记起点，拖动时用 imshow 刷一张带临时矩形的副本，松开时确定最终矩形。注意不要直接画在原图上 —— 每次刷新都会留下上一次的框。正确做法是保留一份原图副本，每次在副本上重新画：

cv::Mat display = g_img.clone(); // 每次刷新都从这份干净的副本开始
cv::rectangle(display, rect, cv::Scalar(0, 255, 0), 2);
cv::imshow("win", display);

六、这套方案什么时候会失败

• 整数图像上做加减乘。 溢出会回绕且不报错。一律用 cv::add / cv::subtract / cv::multiply / cv::absdiff。
• cv::Rect 超出图像边界。 OpenCV 会抛出异常（在 Release 下也可能只是裁剪）。构造前应该做范围检查，尤其是坐标来自外部输入时。
• copyTo 带掩膜时目标图未初始化。 掩膜为 0 的位置保持目标的原值 —— 如果目标里有垃圾数据，结果里就有垃圾数据。用 bitwise_and 或者先把目标清零。
• cv::putText 画任何非 ASCII 字符。 不只是中文，日文、韩文、俄文、甚至带重音的拉丁字母全都会变成问号。
• getTextSize 和 putText 的坐标基准不一致。 putText 的 org 是文字左下角（基线），getTextSize 返回的矩形也是相对基线算的。想精确排版要自己减 sz.height。
• 在 imshow 的原图上反复画标注。 标注会累积。始终保留一份干净的副本。
• 用 ROI 视图做长时间存活的对象。 前面说过，ROI 持有父图的整块内存。

七、Python 对照

7.1 算术运算：Python 更容易写出错而不自知

Python 侧的危险在于：numpy 的加法语法上完全合法，运算也照常返回，只是结果不是你要的。

以下是在本机 NumPy 2.4.3 上的实测：

import numpy as np, cv2

img = np.array([[200]], dtype=np.uint8)

print(img + 100) # [[ 44]] ← 回绕！不是 300
print(img + np.uint8(100)) # [[ 44]] ← 回绕
print(cv2.add(img, 100)) # [[255]] ← 饱和，正确

三种写法里有两种给出的是错误结果，而且一个警告都不会有。

关于 NumPy 的版本差异：NumPy 1.x 时代，uint8 数组 + Python int 会提升到能容纳结果的类型（得到 300）；NumPy 2.0 起收紧了类型提升规则（NEP 50），Python 的 int 在运算中被视为"弱类型"，结果会保持 uint8 —— 于是变成回绕。

也就是说：同一行 Python 代码，在 NumPy 1.x 和 2.x 上结果不同。 这正是 5.0 迁移里「NumPy 2.x 支持」被列为一项变更的原因。

所以不要靠记忆去区分哪种写法安全。 只要记住一条：

图像像素运算一律用 cv2.add / cv2.subtract / cv2.multiply / cv2.absdiff，不要用 numpy 的 + – * /。

多通道情况也一样（实测）：

c = np.array([[[200, 200, 200]]], dtype=np.uint8)
c + np.uint8(100) # -> [[44, 44, 44]] 三个通道一起回绕
cv2.add(c, 100) # -> [[255, 255, 255]] 三个通道一起饱和

7.2 绘制函数的差异

# C++: cv::rectangle(img, cv::Rect(50, 50, 120, 80), color, 2);
# Python 用两个点：
cv2.rectangle(img, (50, 50), (170, 130), (0, 255, 0), 2)
# ↑pt1 ↑pt2 = pt1 + (w, h)

# C++ 的 cv::Rect 在 Python 里没有直接对应，用 (x, y, w, h) 元组要自己转成两个点
x, y, w, h = 50, 50, 120, 80
cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255, 0), 2)

这是很容易出错的一处：C++ 习惯用 Rect，Python 的绘图函数收的是两个点。直接把 (50, 50, 120, 80) 传给 Python 的 rectangle 会被当成 pt1=(50,50), pt2=120 —— 参数个数不对，报错还好；要是参数个数刚好对上是更危险的。

常用等价对照：

（C++ 的 cv::Rect 在 Python 侧对应的是 cv2.boundingRect 等的返回值，是 (x, y, w, h) 元组，可以解包。）

7.3 掩膜参数的位置

# C++ 是位置参数：cv::bitwise_and(a, b, dst, mask)
# Python 是关键字参数：
cv2.bitwise_and(a, b, mask=mask)

Python 侧 bitwise_and 必须用 mask= 关键字。 写成位置参数会报错。

7.4 putText 的中文

Python 侧完全一样画不了中文，原因相同（同一个 Hershey 字体）。备选方案：

# 方案 1：PIL（推荐）
from PIL import Image, ImageDraw, ImageFont
pil = Image.fromarray(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
ImageDraw.Draw(pil).text((10, 40), "检测结果：合格",
font=ImageFont.truetype("C:/Windows/Fonts/msyh.ttc", 28),
fill=(0, 0, 255))
img = cv2.cvtColor(np.array(pil), cv2.COLOR_RGB2BGR)

# 方案 2：opencv-contrib-python 里的 freetype
# （需要先 pip install opencv-contrib-python，
# 注意不能和 opencv-python 同时装）

# 方案 3：图上只写 ASCII，中文走窗口标题或外部 UI

注意 PIL 的坐标是左上角，cv2.putText 是左下角基线 —— 两者换用时坐标要调整。

八、自测

答案

阶段 1 完成

到这里，OpenCV 的基础部分就走完了。你现在应该能：

• 理解 cv::Mat 的指针语义，知道什么时候会共享数据、什么时候需要 clone()
• 在 Windows 上正确处理中文路径的图像读写
• 用 HSV 做颜色筛选，用直方图判断图像质量
• 写不会溢出的像素运算代码，用掩膜和 ROI 做局部处理
• 知道 cv::putText 画不了中文，以及正确的替代路径
