linux（10）进程间通信

前言：

依旧月更博主这一块，今天早上八点多爬起来打算要写来着，配一个Ubuntu环境花了一个小时，不过现在至少可以在vscode上面写代码了，不用再看那个雷霆vim了，写的时候真的能气死我，废话少说，依旧前言大纲环节

今天我们来学一下进程间通信：

首先我们先来聊一下进程间通信这个东西，（它诞生的目的？）

之后我们来看一看，早期我们使用的进程间通信方法（匿名管道）

在了解了匿名管道之后，我们来聊一聊命名管道

之后呢，我们再来学习一下system V标准（共享内存，消息队列，信号量）

其中，我们主要来聊一聊共享内存，因为以上三个东西，都是一个标准，所以使用起来大同小异，所以学会一个另外两个也就会了

最后我们来对进程间通信做一个总结，内核是如何组织ipc资源的？（ipc就是进程间通信）

正文：

进程间通信：

目的：

①. 数据传输：⼀个进程需要将它的数据发送给另⼀个进程

②. 资源共享：多个进程之间共享同样的资源。

③. 通知事件：⼀个进程需要向另⼀个或⼀组进程发送消息，通知它（它们）发⽣了某种事件（如进程终⽌时要通知⽗进程）。

④.  进程控制：有些进程希望完全控制另⼀个进程的执⾏（如Debug进程），此时控制进程希望能够拦截另⼀个进程的所有陷⼊和异常，并能够及时知道它的状态改变

发展历程：

①  管道

②  system V 进程间通信

③  POSIX 进程间通信

匿名管道:

管道是什么？

我们把一个进程连接到另一个进程的数据流称为一个管道，这是unix中最古老的进程间通信的方式（linux不就是在unix之上延伸过来的吗）

匿名管道如何使用？

我们使用的是pipe函数：

函数原型：

int pipe(int fd[2]);

• fd[0]：管道读端，只能 read
• fd[1]：管道写端，只能 write

我们可以把0，看成一个张开的嘴，那不就是用嘴读么

：

同理我们可以把1看成一支笔，那不就是写么；

示例代码：

#include<unistd.h>
#include<stdio.h>
#include<string.h>
#include<stdlib.h>
#include <sys/wait.h>
int main()
{
int fd[2];
pipe(fd);
//fd[0]是读端，fd[1]是写端
//我们今天让子进程读，父进程写
pid_t pid=fork();
//子进程拿到的返回值是0，父进程拿到的是子进程的pid
if(pid==0)
{
//子进程
close(fd[1]);
char buf[100];
int n=read(fd[0],buf,sizeof(buf)-1);
//为什么减一？因为我们从管道里读数据，管道里的数据可没有\\0的规定，所以我们要预留一个位置，给它手动加上\\0
buf[n]='\\0';
printf("子进程读到了：%s",buf);
exit(0);
}
//父进程
close(fd[0]);
char msg[]="hello kg";
write(fd[1],msg,strlen(msg));
wait(NULL);
return 0;
}

我们运行以后的结果是：

wuchun@VM-0-10-ubuntu:~/10_6$ gcc -o guandao guandao.c
wuchun@VM-0-10-ubuntu:~/10_6$ ./guandao
子进程读到了：hello kgwuchun@VM-0-10-ubuntu:~/10_6$

所以这样我们就实现了父进程写，子进程读的过程；那么具体是怎么实现的？我们来看看底层原理。

不过在此之前，我们先来简单说一下

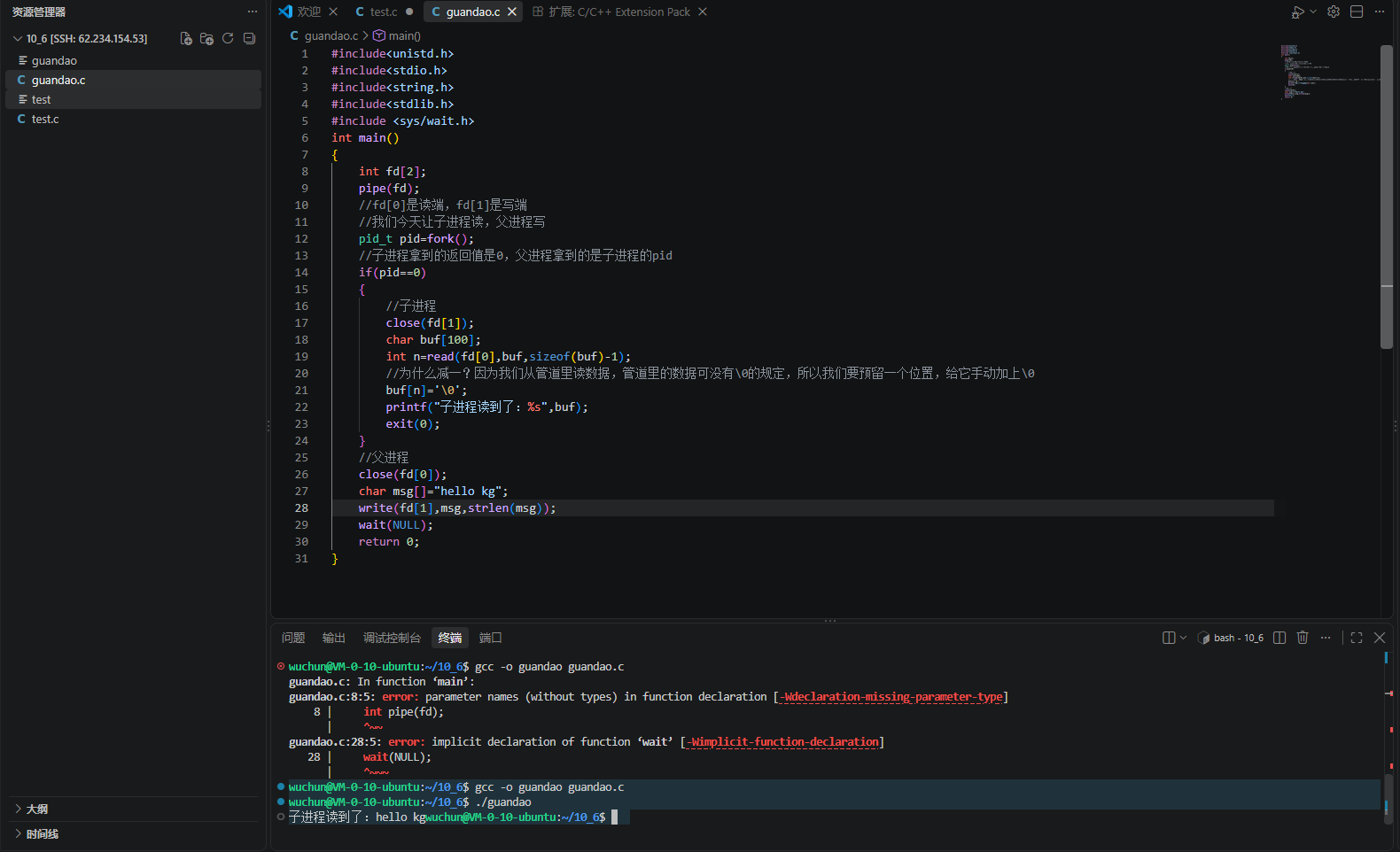

vscode的使用:

我们在编写完代码以后，按ctrl+s，那么代码才会保存。

那么下面那个窗口哪里来的呢？我们按ctrl+~就出现了下面的界面，我们可以直接在下面进行命令行操作，就相当于我们的xshell了。

匿名管道底层原理：

真难画……

可以见得，父进程创建子进程后，子进程的fd表，也是拷贝的父进程的表。父进程使用pipe函数，从而父进程的表中，fd[0]指向了读的file，fd[1]指向了写的file，而子进程拷贝了父进程的表后，指向和父进程一样。

//这里的管道文件，file指向同一个inode，从而管理着同一个内核缓冲区，但是这个匿名管道，它虽然有自己的inode，但是它不会写到磁盘里

那么这时候，我把父进程的读端关了，那么它就只能写了，我把子进程的写端关了，那么它就只能读了，从而通过这样，我们就可以通过让父子进程看到同一个内核缓冲区，从而在内核缓冲区中，进行通信。

那么我们总结一下匿名管道：

小总结：

匿名管道的数据存在内核内存里，不会写入磁盘；管道（inode + 缓冲区 + 一对 struct file）是 pipe () 系统调用，由内核创建。

谁来创建？

调用 pipe(fd) 这个系统调用 → 内核来创建： 内核一次性生成三样东西：

① 1 个管道 inode（内存 inode，记录管道属性、引用计数）

② 1 块内核环形缓冲区（存放管道字节数据）

③ 2 个 struct file（读端、写端，绑定这个 inode）

匿名管道一个父进程创建多个管道：

那么，如果我一个父进程，我要同时和好几个子进程通信，我不就要创建好几个管道么，就比如说，我们要创建一个内存池：（父进程写，所有子进程都是读）

那么我们理想的情况是，父进程把所有写端的fd保存起来，然后在要写的时候，选择fd，然后向对应的子进程发送信息，那么假如我这样写：

for(int i=0;i<4;i++)
{
fork();
//……
}

最后在等待的时候是会出问题的！！！！

为什么呢？

我们此时发现，父进程关闭了3，保留了4（写），同时子进程1关闭了4，保留了3（读）

那么我们如果再创建一个子进程呢？我们还记得，fd表的规律是，选择最小的未使用的fd序号，所以对父进程而言，新的读还是3（因为先前的被关了），而新的写是5，而子进程2又会继承父进程的fd表，所以这个子进程2，就有了子进程1的写端（4）！！！！

那么由此得出，我们继续创建子进程，每一个子进程，都会有先前所有子进程的写端！！！

从而结论是，所有的子进程读端都是3，写端则看它是第几个子进程咯

匿名管道读端写端的四种情况：

测试1：

#include<stdio.h>
#include<unistd.h>
#include<stdlib.h>
#include<string.h>
#include <sys/wait.h>

int main()
{
int fd[2];
pipe(fd);
pid_t pid = fork();
if(pid == 0)
{
close(fd[0]);
char buf[5000];
printf("子进程开始写大量数据\\n");
write(fd[1],buf,5000);
printf("写完成！\\n");
close(fd[1]);
exit(0);
}
else
{
sleep(3); //等子写，缓冲区写满，子write阻塞
printf("父进程准备读\\n");
char recv[5000];
read(fd[0],recv,5000);
printf("父读取成功\\n");
wait(NULL);
}
return 0;
}

wuchun@VM-0-10-ubuntu:~/10_6$ ./ceshi1
子进程开始写大量数据
写完成！
父进程准备读
父读取成功

测试2：

#include<stdio.h>
#include<unistd.h>
#include<stdlib.h>
#include<string.h>
#include <sys/wait.h>

int main()
{
int fd[2];
pipe(fd);
pid_t pid = fork();
if(pid == 0)
{
close(fd[1]);
char buf[100];
printf("子进程准备读，缓冲区为空，read阻塞\\n");
read(fd[0],buf,100);
printf("子读到数据：%s\\n",buf);
close(fd[0]);
exit(0);
}
else
{
sleep(3);
printf("父开始写入\\n");
write(fd[1],"hello",5);
close(fd[1]);
wait(NULL);
}
return 0;
}

wuchun@VM-0-10-ubuntu:~/10_6$ ./ceshi2
子进程准备读，缓冲区为空，read阻塞
父开始写入
子读到数据：hello

测试3：

#include<stdio.h>
#include<unistd.h>
#include<stdlib.h>
#include<string.h>
#include <sys/wait.h>

int main()
{
int fd[2];
pipe(fd);
pid_t pid = fork();
if(pid == 0)
{
close(fd[0]);
write(fd[1],"abc123",6);
printf("子写完，关闭写端\\n");
close(fd[1]);
exit(0);
}
else
{
sleep(1);
char buf[100];
int n = read(fd[0],buf,100);
printf("读到%d字节:%s\\n",n,buf);
n = read(fd[0],buf,100);
printf("再次read返回：%d\\n",n); //返回0 EOF
wait(NULL);
}
return 0;
}

测试4：

#include<stdio.h>
#include<unistd.h>
#include<stdlib.h>
#include<string.h>
#include <sys/wait.h>

int main()
{
int fd[2];
pipe(fd);
pid_t pid = fork();
if(pid == 0)
{
close(fd[1]);
close(fd[0]); //子直接关闭唯一读端
sleep(2);
exit(0);
}
else
{
sleep(1);
printf("父准备写，读端已经全部关闭\\n");
write(fd[1],"test",4); //触发SIGPIPE，进程终止
printf("write不会执行到这里\\n");
wait(NULL);
}
return 0;
}

同步与互斥：

我们先引入一组概念：

共享资源：多个进程都能访问的资源。

临界资源：共享资源里，一次只允许一个进程访问的那一类

而我们的匿名管道，很明显就是临界资源：

而访问临界资源的时候，我们要遵守的原则是，同步与互斥：

互斥：

多个进程不能同时访问同一个临界资源，同一时间只允许一个进程进行操作；

同步：

进程之间按照约定顺序运行，一个等待另一个，协调先后次序

例如：

①缓冲区空 → 读进程阻塞，等着写进程写入数据；

②缓冲区满 → 写进程阻塞，等着读进程拿走数据。

特点：

在匿名管道中，通信的双方必须是有血缘关系的（父子，兄弟之类）

命名管道：

而如果我们想要不依赖血缘关系就达成使用管道通信呢？

我们就要用命名管道了：

那么怎么用？

用法：

int mkfifo(const char *pathname, mode_t mode);

• 功能：在磁盘创建 FIFO 特殊文件，生成对应的 inode。只创建文件，不打开
• 参数：
  • pathname：管道文件路径名
  • mode：文件权限，如 0664
• 返回值：成功返回 0；失败返回 – 1，设置 errno

来个例子：

我们今天来实现从client向server传消息

client.c

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdlib.h>
#include <string.h>
int main()
{
int wfd=open("mypipe",O_WRONLY);
char writebuf[1000];
while(1)
{
printf("please enter:\\n");
int s=read(0,writebuf,sizeof(writebuf)-1);
writebuf[s]=0;
write(wfd,writebuf,strlen(writebuf));
}
return 0;
}

server.c

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdlib.h>
int main()
{
//server是读
if(mkfifo("mypipe",0664)==-1)
{
perror("mkfifo");
exit(1);
}
int rfd=open("mypipe",O_RDONLY);
char readbuf[1000];
while(1)
{
printf("等待client输入\\n");
int n=read(rfd,readbuf,sizeof(readbuf)-1);
if(n>0)
{
readbuf[n]=0;
printf("client said:%s",readbuf);
}
}
return 0;
}

makefile:

.PHONY:all
all:server client
server:server.c
gcc -o $@ $^
client:client.c
gcc -o $@ $^
.PHONY:clean
clean:
rm server client mypipe

这里因为要同时make两个的话，实际上只能make出第一个，所以我们直接在第一行来一个all，让all的产生依赖server和client，那么all,server,client入栈，从而全部生成；

那么我们一个进程输入：

一个进程输出：

这样就实现了我们的命名管道，我们可以发现，我们的client和server，什么关系都没有，但是可以通过命名管道，从而实现进程间通信；

那么我们可以发现，命名管道和匿名管道的共性是什么？

共性：

先让一个进程创建管道，再让要进行通信的进程获取；

表格对比：

画图理解：

共享内存：

以上是我们对管道的理解，那么，我们想象一下：

如果说：

我们都知道，一个进程的task_struct里面存着vm_area_struct的链表头，也存着指向页表的指针，那么只要我们在物理内存里面，把同一块物理内存映射到不同的两个进程里，那么我们是不是就可以实现进程间通信，而且一旦达成，就不再需要使用什么系统调用，write，read，这不是很快么

这种想法当然可以，所以我们直接来共享内存：

来看看共享内存数据结构长啥样：

struct shmid_ds {
struct ipc_perm shm_perm; // IPC权限：uid/gid、读写权限、key
int shm_segsz; // 共享内存段大小（字节）
__kernel_time_t shm_atime; // 最后一次shmat挂载时间
__kernel_time_t shm_dtime; // 最后一次shmdt卸载时间
__kernel_time_t shm_ctime; // 最后一次修改shmid_ds属性的时间
__kernel_ipc_pid_t shm_cpid; // 创建该共享内存段的进程pid
__kernel_ipc_pid_t shm_lpid; // 最后一次执行shmat/shmdt的进程pid
unsigned short shm_nattch; // 当前挂载的进程数量（重点！引用计数）
unsigned short shm_unused; // 兼容保留字段
void *shm_unused2;
void *shm_unused3;
};

这里的第一个成员：

struct ipc_perm shm_perm很重要，我们把它长啥样也扒出来：

struct ipc_perm {
key_t __key; // shmget传入的key值
uid_t uid; // 所有者用户ID
gid_t gid; // 所有者组ID
uid_t cuid; // 创建者用户ID
gid_t cgid; // 创建者组ID
unsigned short mode; // 权限位（类似文件rwx权限）
unsigned short __seq; // 序列号，IPC对象的序号
};

如何使用呢？

1. shmget 创建 / 获取共享内存段

int shmget(key_t key, size_t size, int shmflg);

• key：IPC 键，当做共享内存的名字
• size：共享内存字节大小，必须是页的整数倍
• shmflg：IPC_CREAT 创建；IPC_CREAT|IPC_EXCL 不存在才创建；加上权限如0666
• 返回：成功返回 shmid；失败-1

2. shmat 挂载（关联到进程虚拟地址空间）

void *shmat(int shmid, const void *shmaddr, int shmflg);

• shmid：shmget 返回的共享内存 id
• shmaddr：指定虚拟地址，填 NULL 让内核自动分配（最常用）
• shmflg：SHM_RDONLY 只读挂载；0 可读可写
• 返回：成功返回共享内存起始虚拟地址；失败(void *)-1

3. shmdt 卸载（脱离进程地址空间）

int shmdt(const void *shmaddr);

• shmaddr：shmat 返回的指针
• 返回：成功 0；失败 – 1

4. shmctl 控制共享内存（获取信息 / 修改属性 / 删除）

int shmctl(int shmid, int cmd, struct shmid_ds *buf);

• shmid：共享内存 id
• cmd：
  • IPC_STAT：读取共享内存信息，存入 buf（shmid_ds）
  • IPC_SET：修改权限、uid 等属性
  • IPC_RMID：标记删除共享内存段
• buf：struct shmid_ds 结构体指针，IPC_RMID 时传 NULL 即可
• 返回：成功 0；失败 – 1

来个例子：

client.c

#include <stdio.h>
#include <unistd.h>
#include <sys/shm.h>
#include <sys/ipc.h>
#include <sys/types.h>
#include <string.h>
int main()
{
key_t key=ftok("shm_key",'x');
int shmid=shmget(key,4096,0666);
char* shmaddr=shmat(shmid,NULL,0);
strcpy(shmaddr, "hello shared memory!");
printf("client写入完成\\n");
shmdt(shmaddr);
return 0;
}

server.c

#include <stdio.h>
#include <unistd.h>
#include <sys/shm.h>
#include <sys/ipc.h>
#include <sys/types.h>
#include <string.h>
int main()
{
key_t key=ftok("./shm_key",'x');
int shmid=shmget(key,4096,IPC_CREAT | 0666);
char* shmaddr=shmat(shmid,NULL,0);
printf("server等待client写入数据:\\n");
while(1)
{
printf("server读到了:%s\\n",shmaddr);
sleep(1);
}
shmdt(shmaddr);
shmctl(shmid,IPC_RMID,NULL);
return 0;
}

结果如下：

但是我们发现：

共享内存没有进⾏同步与互斥！ 共享内存缺乏访问控制！会带来并发问题

关于共享内存，消息队列，信号量：

三者都依靠 key_t，用 ftok() 获取 key；都可以用 ipcs / ipcrm 查看、删除内核对象

1. 共享内存 shm

// 创建/获取共享内存
int shmget(key_t key, size_t size, int shmflg);
// 挂载到进程虚拟地址
void *shmat(int shmid, const void *shmaddr, int shmflg);
// 卸载映射
int shmdt(const void *shmaddr);
// 控制(获取属性/删除)
int shmctl(int shmid, int cmd, struct shmid_ds *buf);

2. 消息队列 msg

// 创建/获取消息队列
int msgget(key_t key, int msgflg);
// 发送消息
int msgsnd(int msqid, const void *msgp, size_t msgsz, int msgflg);
// 接收消息（无消息默认阻塞）
int msgrcv(int msqid, void *msgp, size_t msgsz, long msgtyp, int msgflg);
// 控制(获取属性/删除)
int msgctl(int msqid, int cmd, struct msqid_ds *buf);

3. 信号量 sem

// 创建/获取信号量集合
int semget(key_t key, int nsems, int semflg);
// P/V操作
int semop(int semid, struct sembuf *sops, size_t nsops);
// 控制(初始化值/删除)
int semctl(int semid, int semnum, int cmd, …);

所以三者其实使用起来其实使用方法差不多，我们学会了共享内存，其它几个自然也是信手拈来

那么我们接下来要看的是，内核如何管理ipc资源？

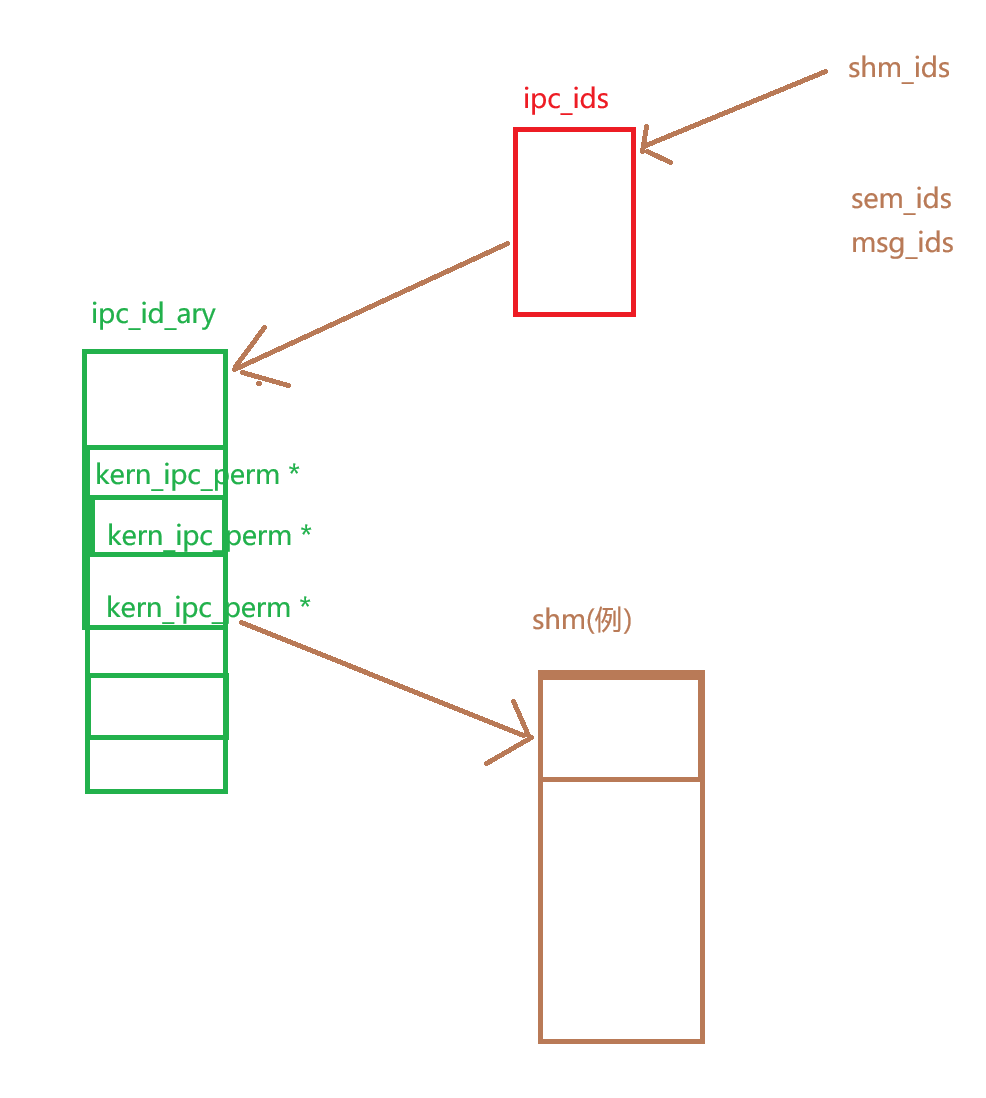

内核如何管理ipc资源：

三者的数据结构：

共享内存：

struct shmid_ds {
struct ipc_perm shm_perm; // IPC权限
size_t shm_segsz; // 共享内存段字节大小
time_t shm_atime; // 最后挂载shmat时间
time_t shm_dtime; // 最后卸载shmdt时间
time_t shm_ctime; // 最后修改属性时间
pid_t shm_cpid; // 创建者pid
pid_t shm_lpid; // 最后shmat/shmdt的进程pid
shmatt_t shm_nattch; // 当前挂载的进程数量（shm_nattch就是shm_nattch，对应shm_nattch，就是之前shm_nattch，也就是shm_nattch，shm_nattch，shm_nattch，shm_nattch）
};

消息队列：

struct msqid_ds {
struct ipc_perm msg_perm; // IPC权限
struct msg *msg_first; // 队列第一条消息（内核指针）
struct msg *msg_last; // 队列最后一条消息
time_t msg_stime; // 最后msgsnd发送时间
time_t msg_rtime; // 最后msgrcv接收时间
time_t msg_ctime; // 最后修改属性时间
unsigned long msg_cbytes; // 队列当前全部消息字节数
msgqnum_t msg_qnum; // 当前消息个数
msglen_t msg_qbytes; // 队列最大允许总字节
pid_t msg_lspid; // 最后msgsnd的pid
pid_t msg_lrpid; // 最后msgrcv的pid
};

信号量集合：

struct semid_ds {
struct ipc_perm sem_perm; // IPC权限
struct sem *sem_base; // 信号量数组起始地址
time_t sem_otime; // 最后一次semop操作时间
time_t sem_ctime; // 最后修改属性时间
unsigned short sem_nsems; // 信号量集合里面信号量的个数
};

我们发现，三者都有一个

struct  ipc_perm类型的东西：

struct ipc_perm {
key_t __key; // ftok生成的key
uid_t uid; // 所有者用户ID
gid_t gid; // 所有者组ID
uid_t cuid; // 创建者用户ID
gid_t cgid; // 创建者组ID
unsigned short mode; // 权限rwx
unsigned short __seq; // IPC序列号
};

那么，其实以上我们给出的共享内存，消息队列，信号量，它们都是用户态数据结构，但是它们在内核里，其实和我们看到的结构是不一样的，因为内核里很多属性，我们用户在使用的时候，并不需要考虑，所以它就只把一些我需要考虑的拷贝出来

而真正内核级数据结构（消息队列）：

struct msg_queue {
struct kern_ipc_perm q_perm;
int q_id;
time_t q_stime; /* last msgsnd time */
time_t q_rtime; /* last msgrcv time */
time_t q_ctime; /* last change time */
unsigned long q_cbytes; /* current number of bytes on queue */
unsigned long q_qnum; /* number of messages in queue */
unsigned long q_qbytes; /* max number of bytes on queue */
pid_t q_lspid; /* pid of last msgsnd */
pid_t q_lrpid; /* last receive pid */

struct list_head q_messages;
struct list_head q_receivers;
struct list_head q_senders;
};

我们发现，我们看到的ipc_perm，它其实在内核里叫kern_ipc_perm。

那么，我们内核里，总不可能只有一个ipc资源吧？肯定不是，一定是有很多ipc资源的，那么我们就要对它们进行管理，怎么管理？先描述再组织；

所以我们是怎么组织的呢？

我们内核里有一个数据结构是：

struct ipc_id_ary {
int size;
struct kern_ipc_perm *p[0];
};

下面的是一个柔性数组，它里面存放的是kern_ipc_perm指针，而kern_ipc_perm正好是我们ipc资源的第一个成员，它的地址在数值上等于我们ipc结构体的地址，所以我们通过这个kern_ipc_perm结构体，把一个个共享内存，消息队列，信号量组织起来，我们需要的时候，再进行强转，从而可以实现对ipc资源的管理（多态！）

可是，我们怎么知道到时候具体强转成共享内存，消息队列，还是信号量呢？

所以啊：

struct ipc_ids {
int in_use;
int max_id;
unsigned short seq;
unsigned short seq_max;
struct mutex mutex;
struct ipc_id_ary nullentry;
struct ipc_id_ary* entries;
};

这个数据结构它的最后一个成员，正是指向ipc_id_ary，而这个数据结构，它会创建三个对象：

shm_ids,msg_ids,sem_ids;

这不就可以实现知道强转成哪一个数据结构了么，所以我们最后来画一张图：

尾：

从早上九点开始忙到下午五点，恍若隔世啊……下次更新就是写信号了，不知道什么时候能写出来，不过可以期待一下？

感谢观看，祝国庆快乐
