芯片内部加去耦电容的核心目的是在电源与地之间实现1.瞬态电流极速补偿2.抑制电源网络噪声耦合，本质是为芯片内部有源模块（运放 / 基准 / PLL / 射频等）打造低阻抗、高响应的本地电源节点；而外部去耦电容效果减弱的核心原因，是芯片外部到内部负载的路径存在不可忽视的寄生电阻（R）和寄生电感（L），这些寄生在高频下会急剧抬升电源分配网络的等效阻抗，抵消电容的去耦作用，且无法满足瞬态电流的极速补偿需求。
原因分析
原因一
现代芯片中，晶体管开关可能在皮秒级时间内瞬间切换，导致电源网络出现突发性电流需求（ΔI/ΔtΔI/Δt 极大）。外部电容因封装引线电感（~nH级） 和PCB走线电感的存在，无法在如此短的时间内响应（电感会阻碍电流突变）。若仅靠外部电源供电，瞬态电流会在寄生阻抗上产生电压跌落（V=IR+Ldt/di），即电源毛刺。然而内部去耦电容紧邻负载模块，可在皮秒级完成（放电 – 补流），直接为瞬态电流提供本地电源，避免电源电压的瞬间波动
原因二

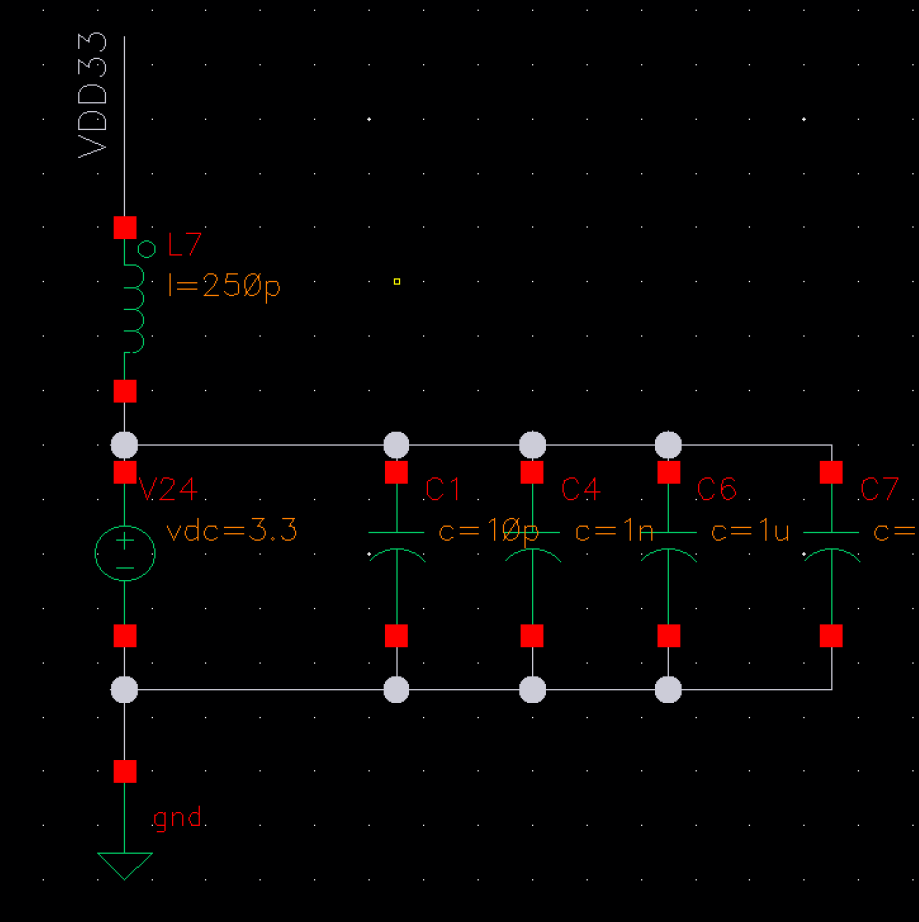

芯片封装中的电源/地引脚存在引线电感（Bond Wire或封装走线电感），通常为250pH~5nH。
在这种情况下 电压尖峰 = 电感值 × 电流变化率（V = L・di/dt）
所以在这种情况下绑定线电感越大，震荡越猛（形象的解释如下）
核心结论：绑定线电感是 “震荡放大器”，越大越能把电源的 “小波动” 放大成 “大震荡”
-
电感是 “电流惯性器”，越大反抗越狠→初始震荡尖峰更高芯片里的电流会在纳秒级突然变化，电感的天性就是不让电流突变，会立刻产生一个反向电压 “反抗”，公式是电压尖峰 = 电感 × 电流变化率。
- 电感小：反抗力弱，初始尖峰小，震荡起点低；
- 电感大：反抗力强，初始尖峰直接翻倍，震荡起点被直接抬高。
-
电感 + 电容 =“震荡秋千”，电感越大惯性越强→震荡停不下来绑定线电感（L）和去耦电容（C）搭成一个LC 震荡系统，就像秋千：
- 电容 = 秋千的摆绳（存电压能量），电感 = 秋千的配重（存电流能量），走线 / 电容的小电阻 = 空气阻力（消耗能量让震荡衰减）；
- 电感小 = 轻配重秋千：空气阻力能快速耗散能量，荡几下就停，震荡幅度越来越小；
- 电感大 = 重配重秋千：惯性极强，而电路里的 “空气阻力”（寄生电阻只有毫欧级）几乎可以忽略，荡起来后很久才会衰减，幅度一直很大。

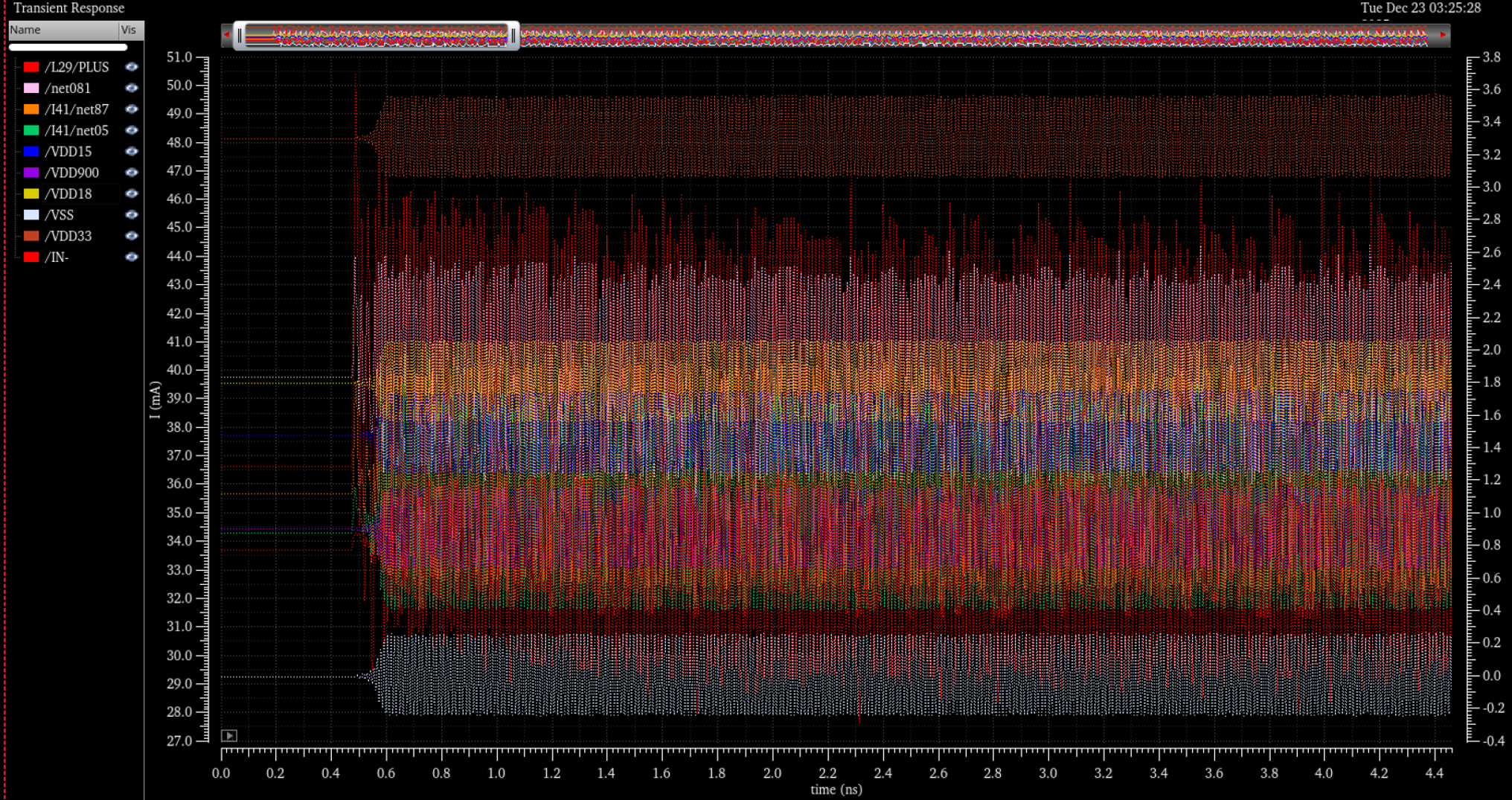

最终就会像上图所示一样开始震荡
