一、学习内容：

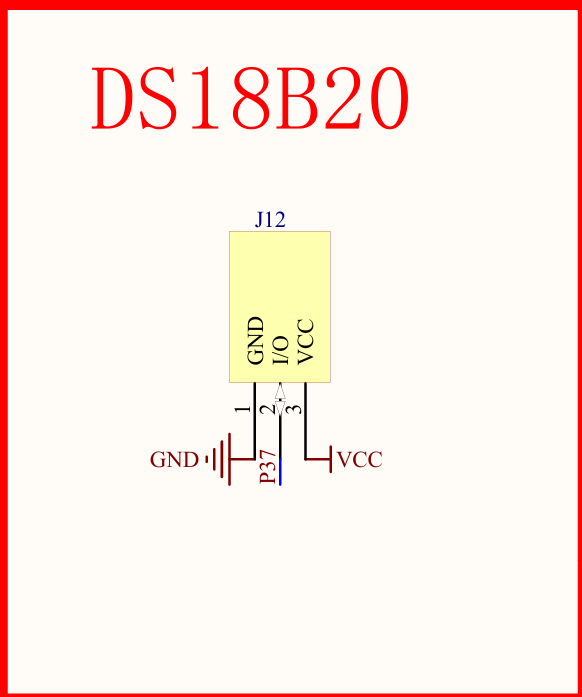

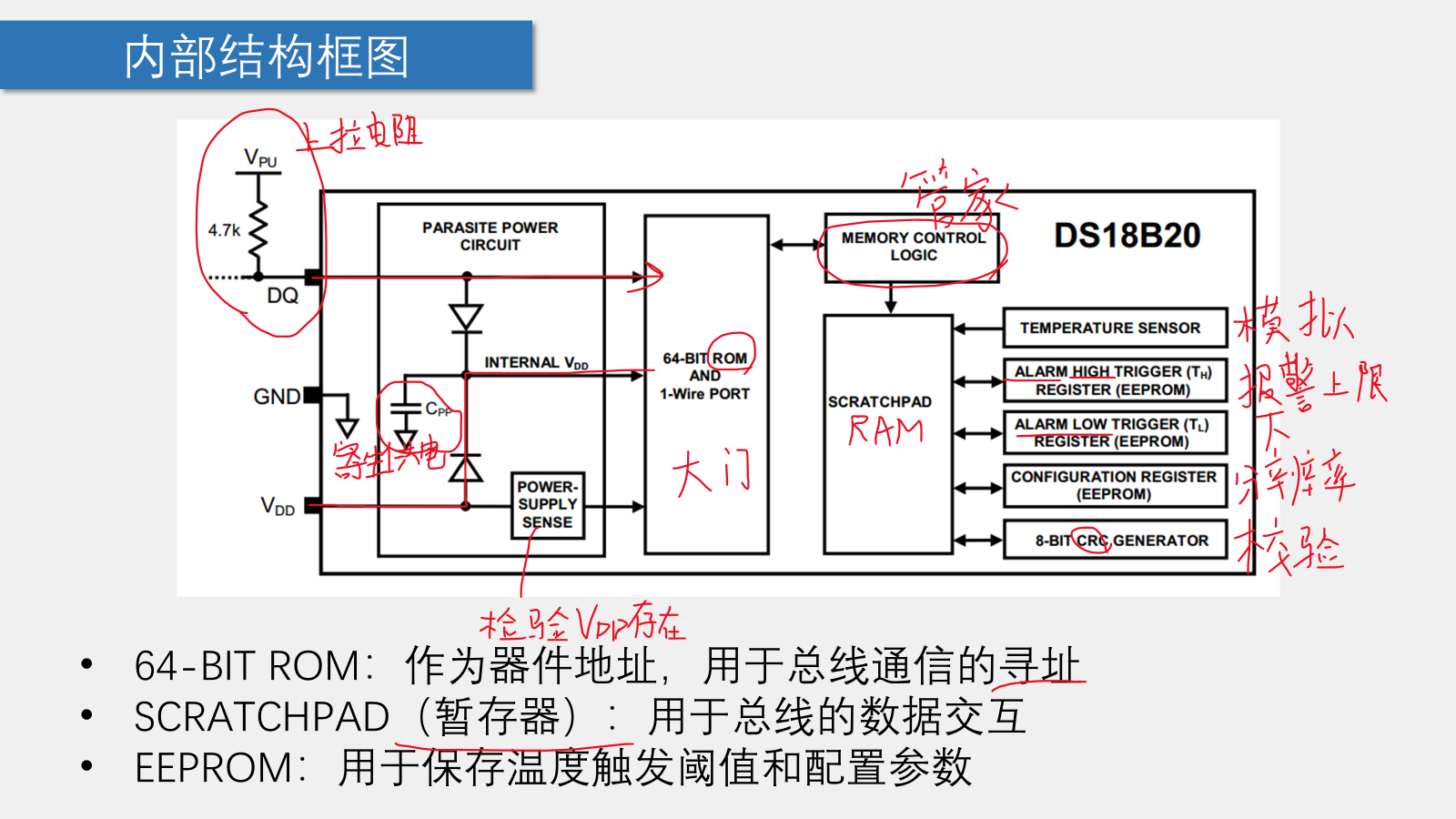

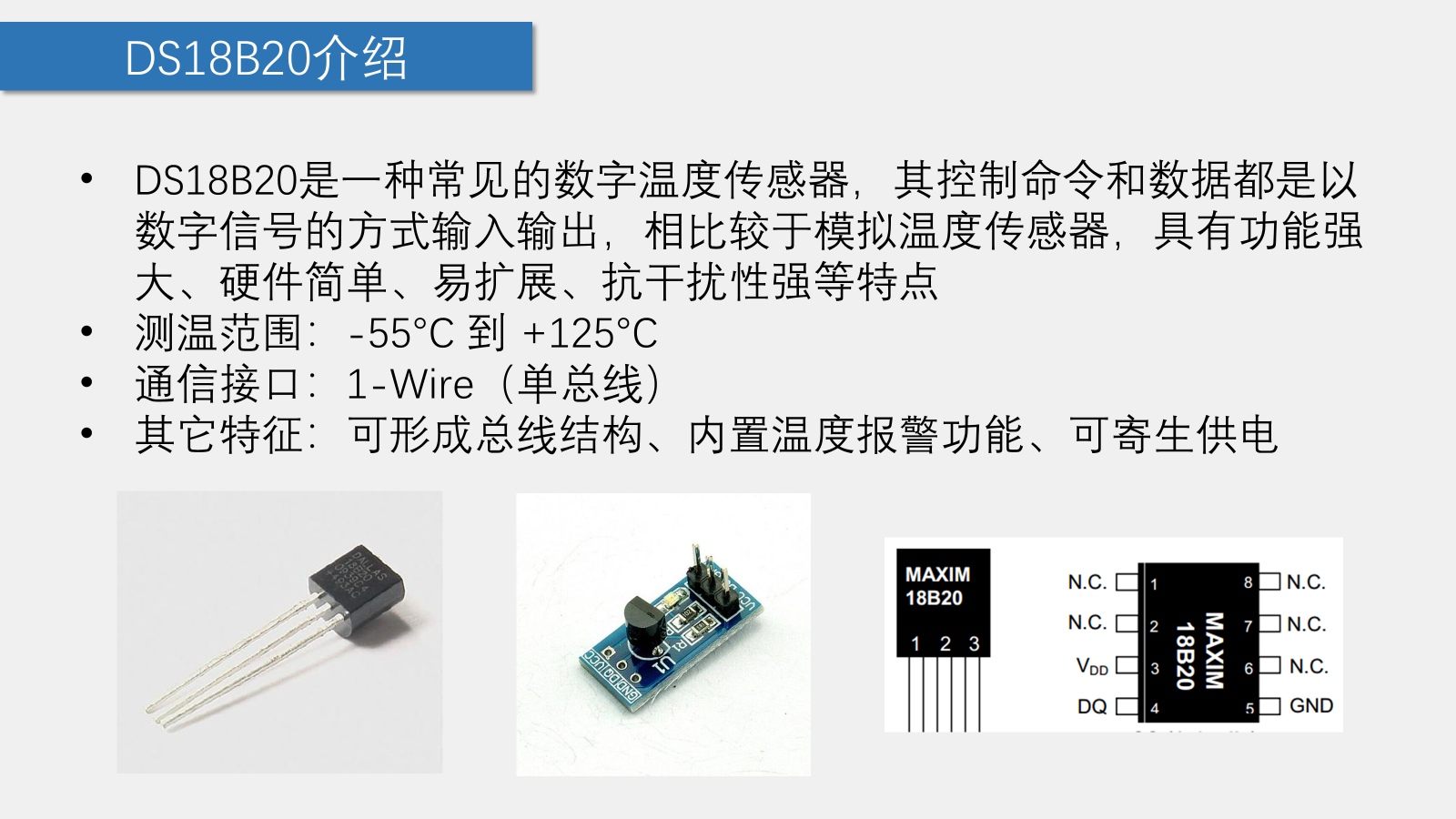

1.DS18B20温度传感器介绍
模拟温度传感器：复杂，需要AD转换，模拟—>数字，再系数配比
数字模拟传感器：内部集成了模拟温度传感器，只需温度转换再从RAM读取出来

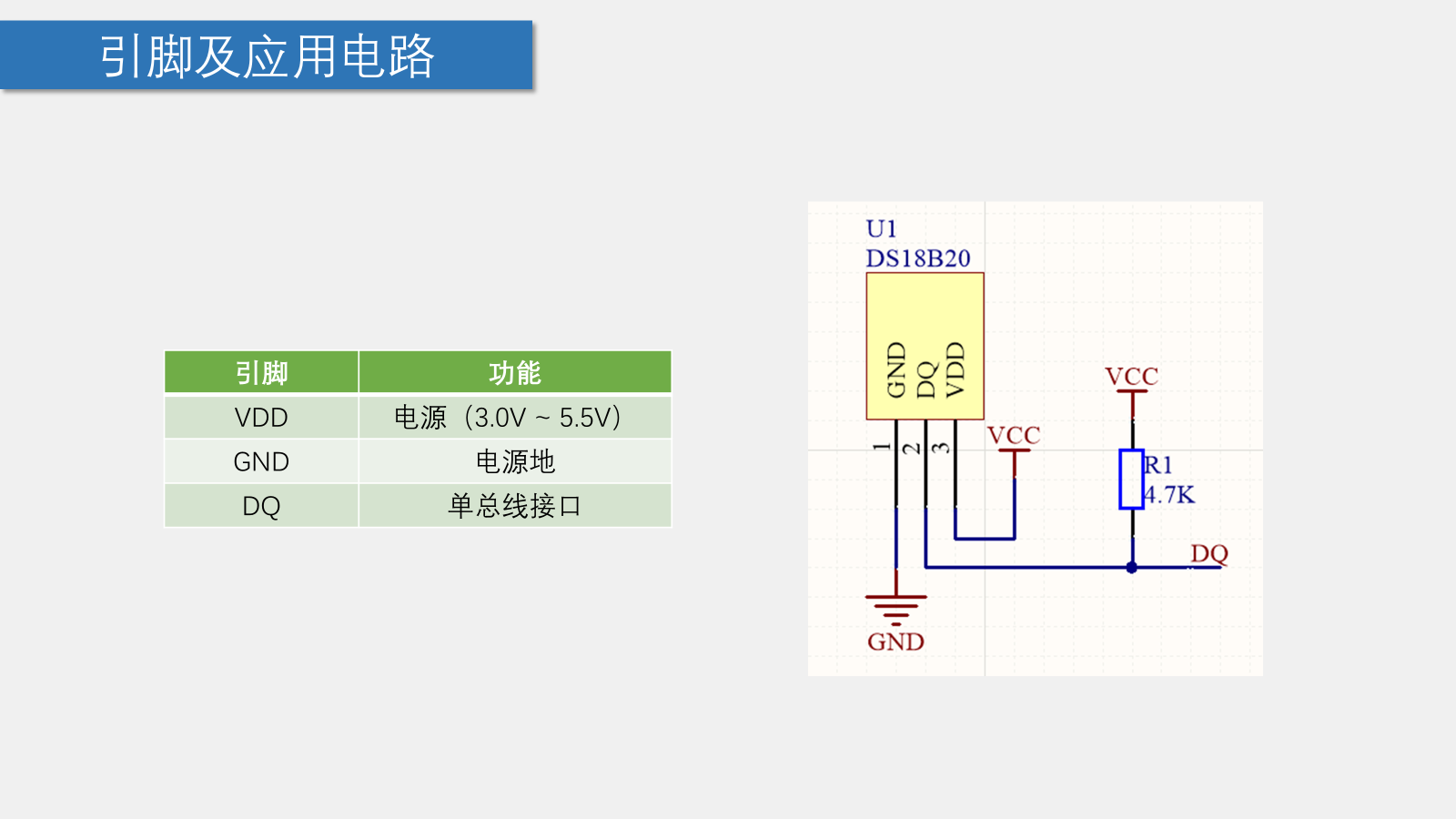

可寄生供电：可以只用两根线（数据线和GND）
———————————————————————————————————————————

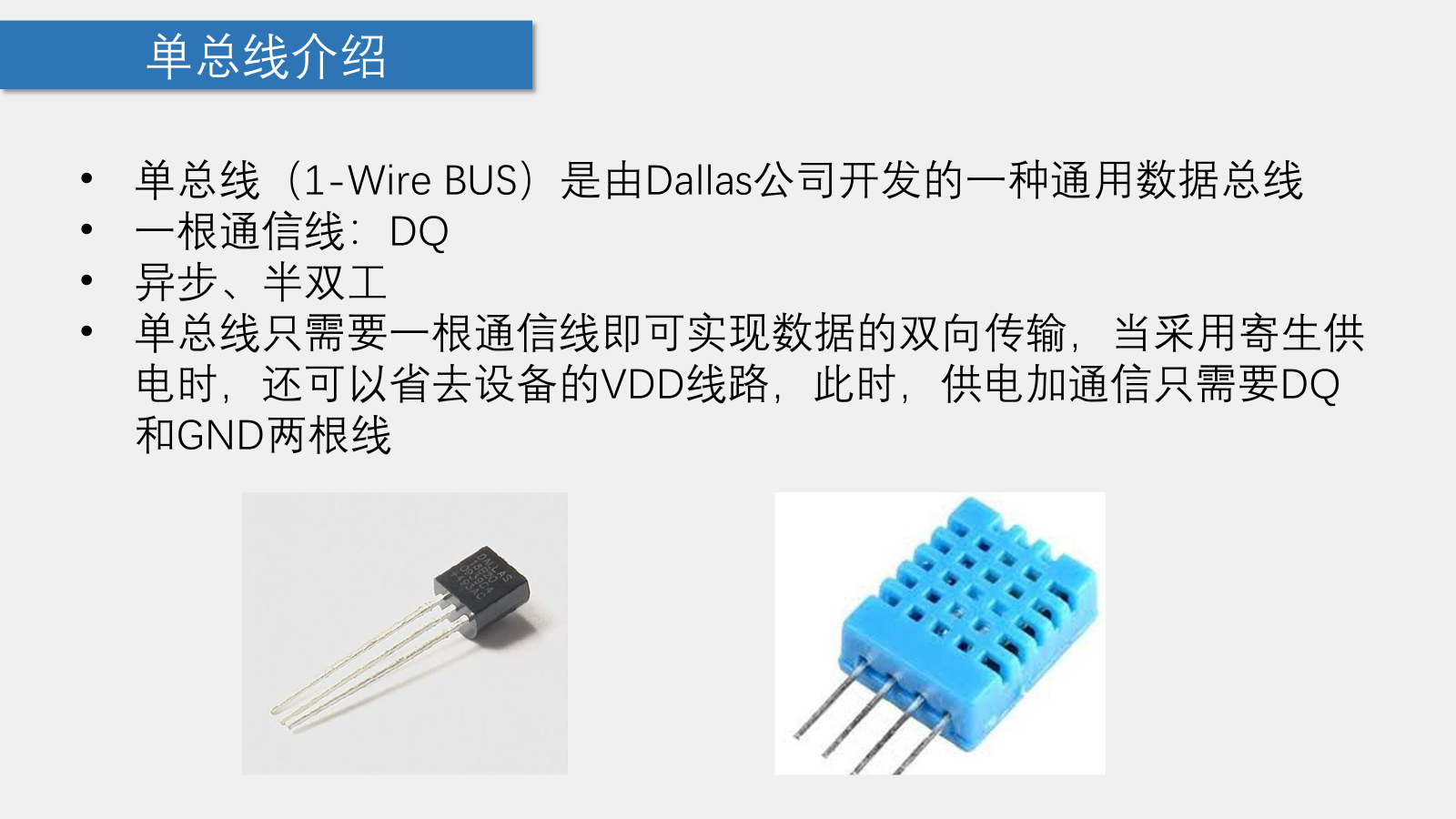

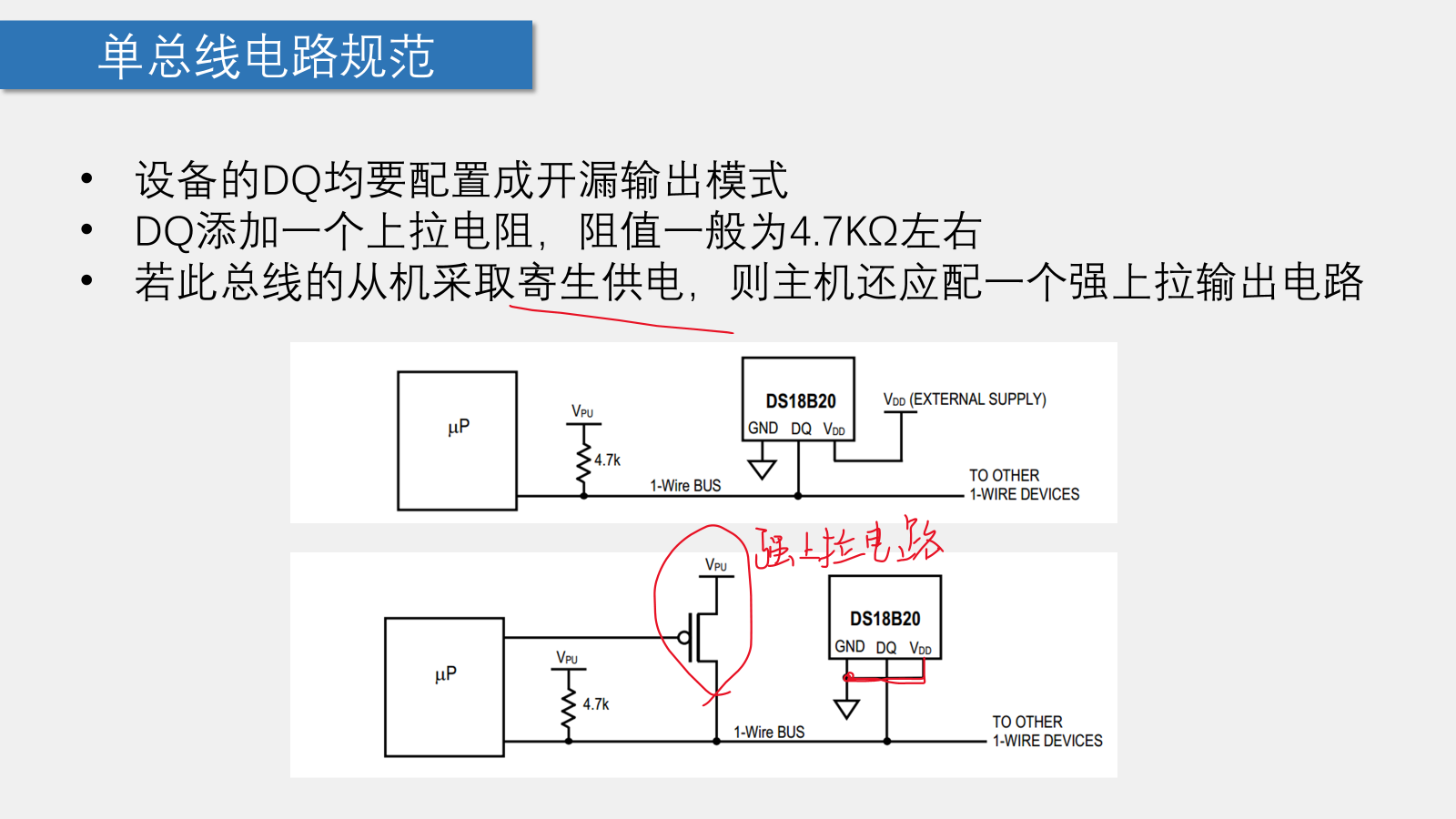

2.单总线介绍
———————————————————————————————————————————
3.单总线时序结构

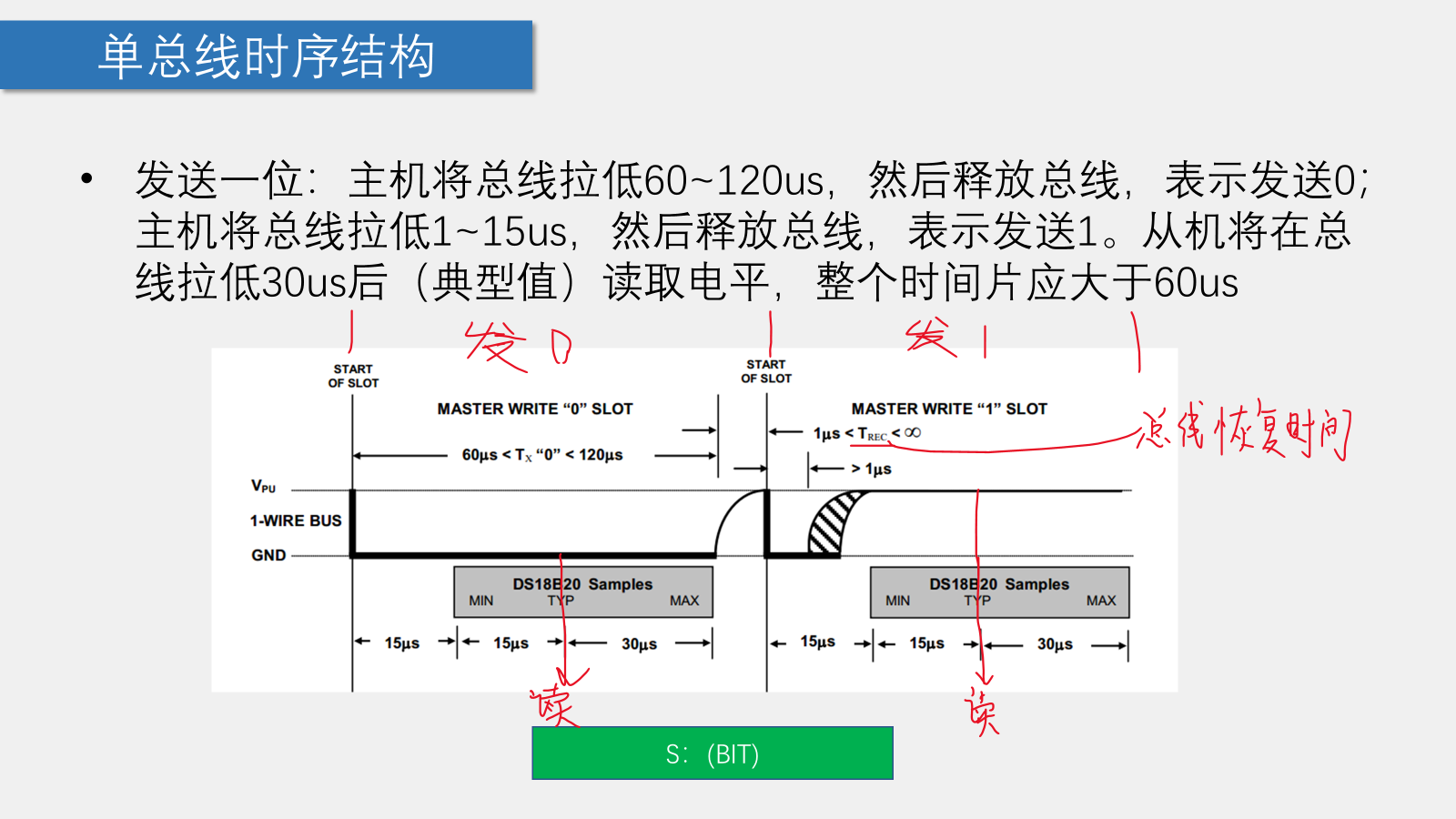

发送一位：
拉低总线不宜过长，否则被判断为初始化

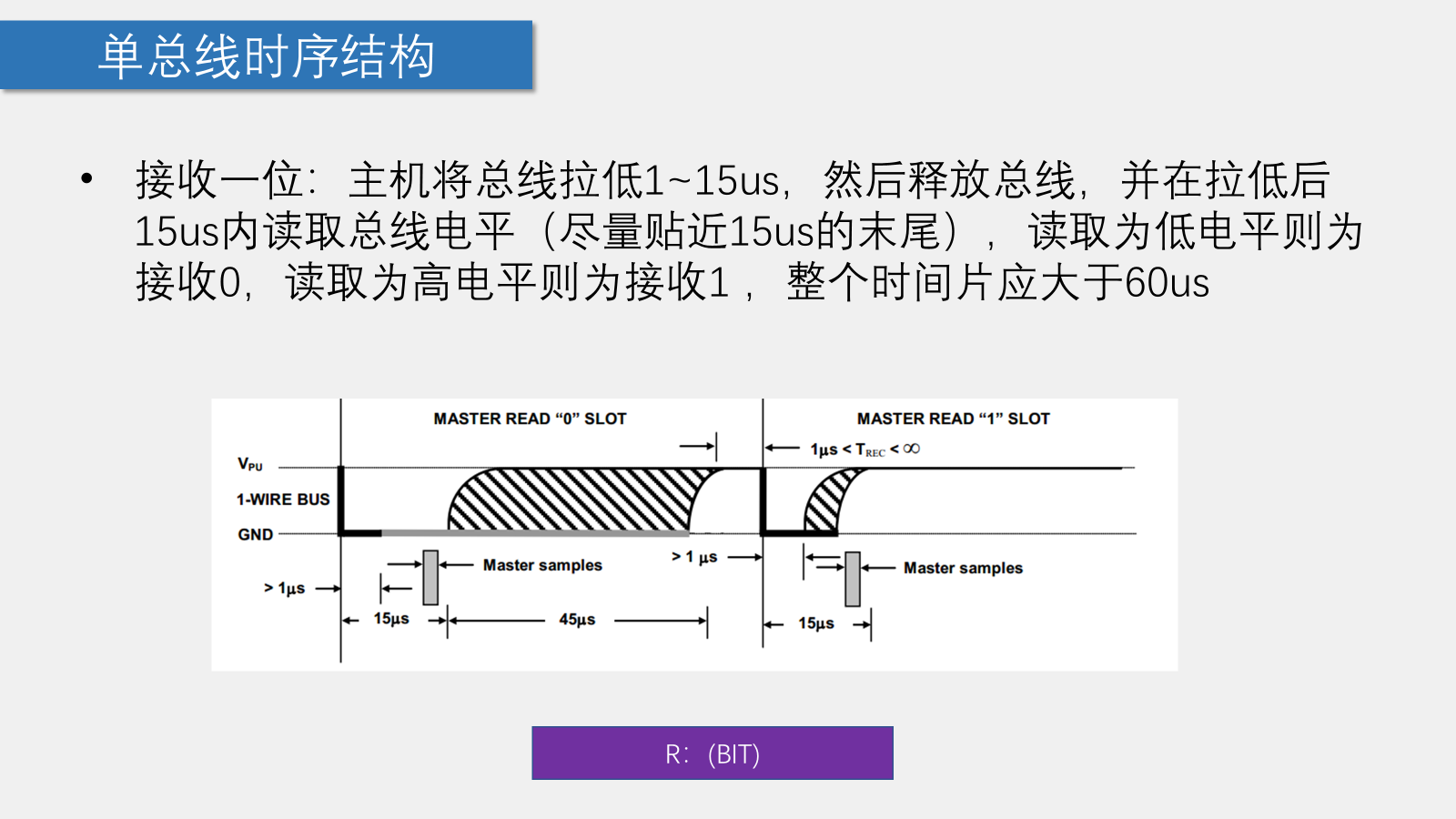

接收一位：
主机拉低就代表开始，从机立刻开始发0/1，两者几乎同时开始。
因为从机一定会保持15us的信号，后面随时会释放，所以主机一定要在15us内释放总线（让从机能够拉动杆子），并读取从机信号（在末尾时），才能保证不会错过从机信号
———————————————————————————————————————————

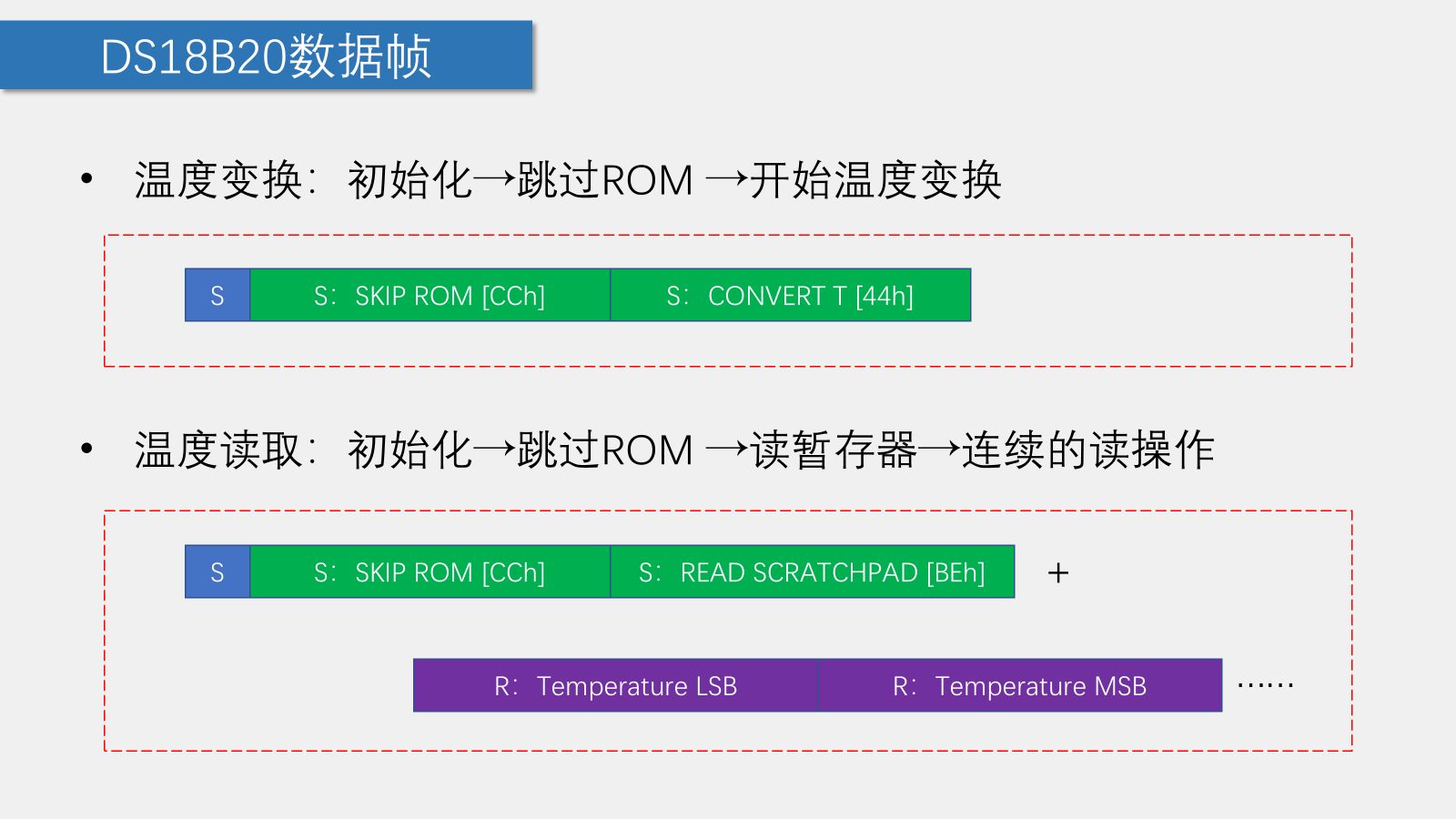

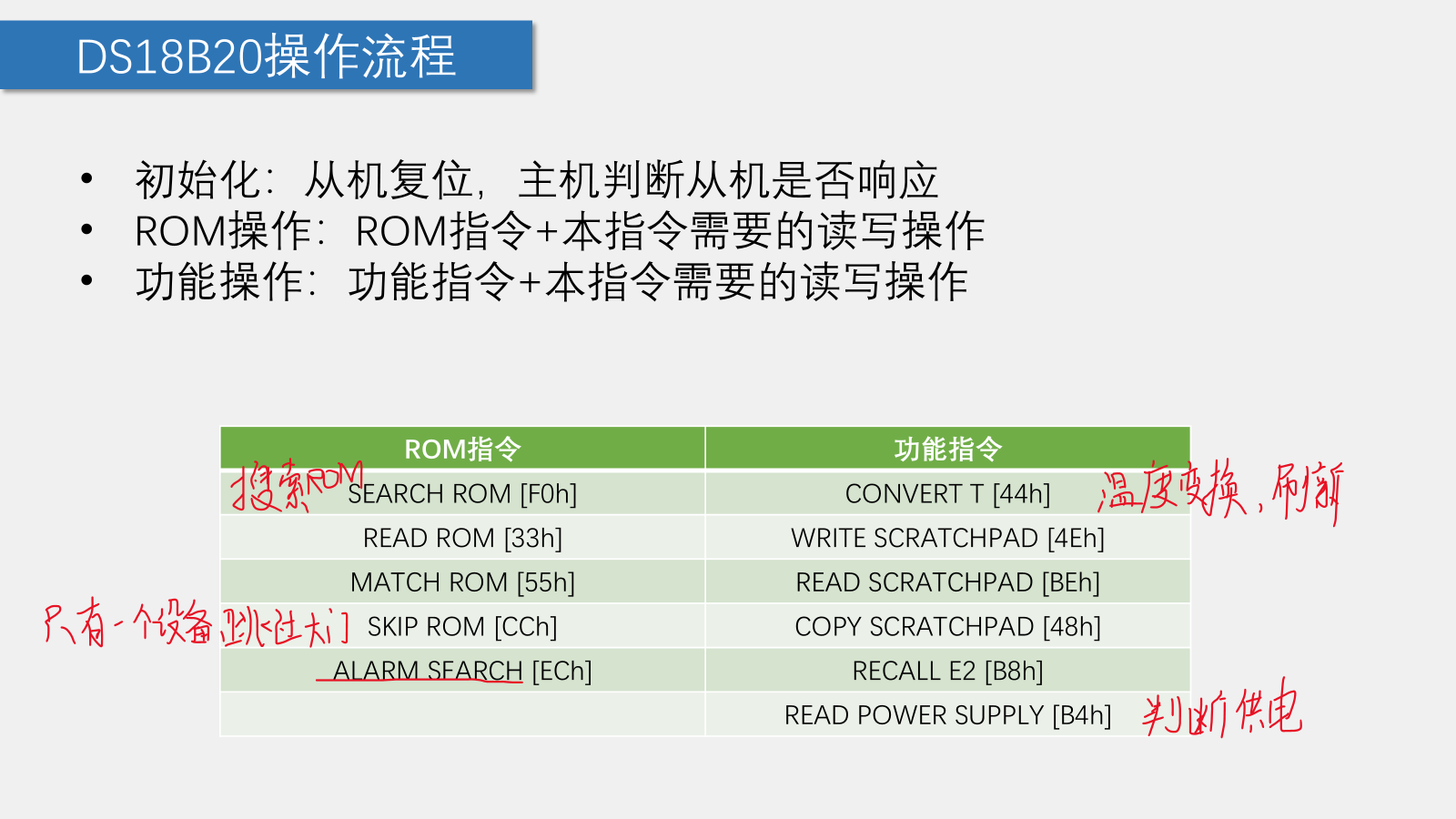

4.DS18B20操作流程+数据帧
ROM操作：进大门

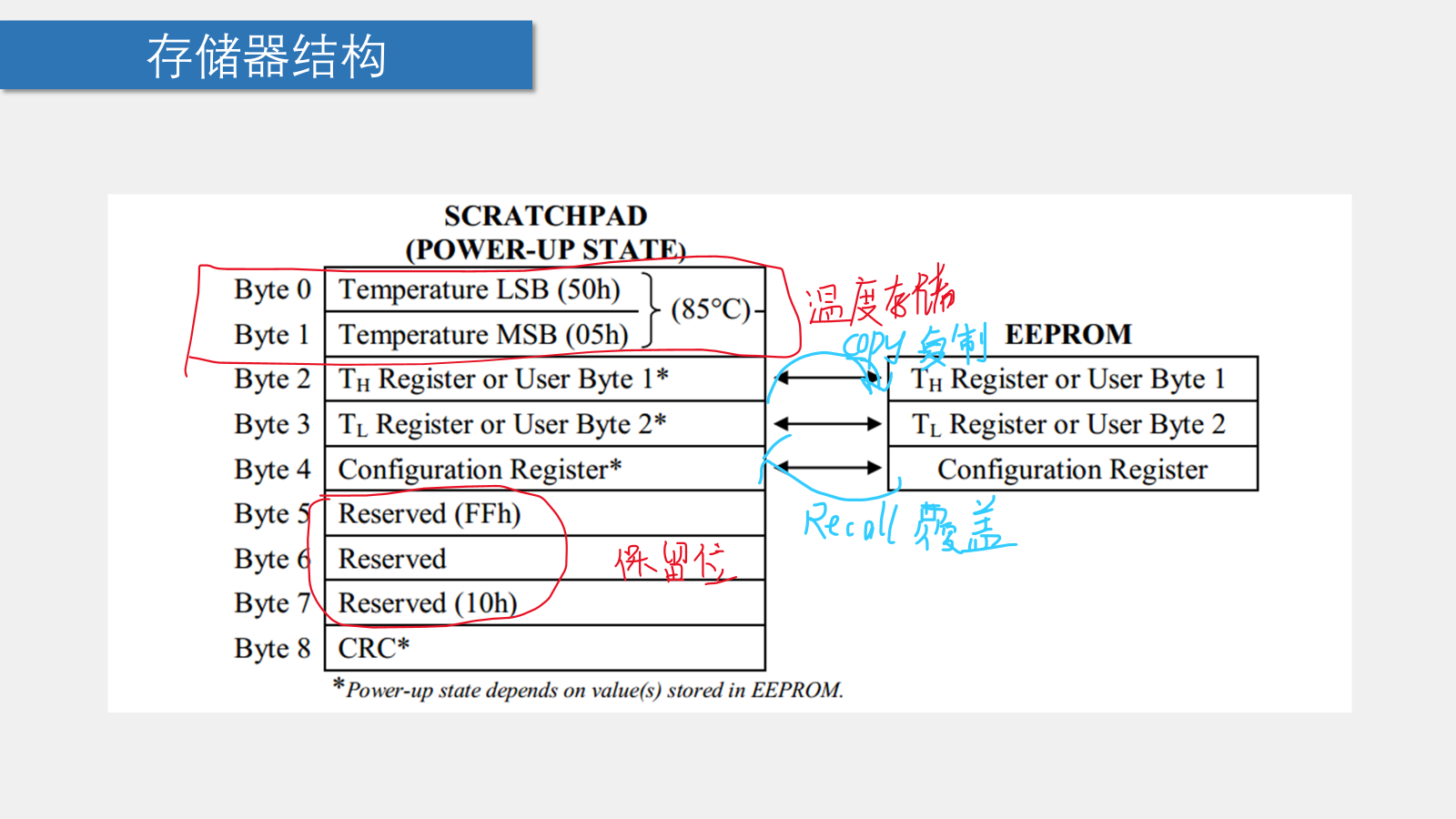

功能操作：操作暂存器
温度变换：初始化—发送一个字节（跳过大门）—发送一个字节（温度变换操作）
温度读取：初始化—发送一个字节（跳过大门）—发送一个字节（读操作）–接收一个字节（LSB）—接收一个字节(MSB)
———————————————————————————————————————————

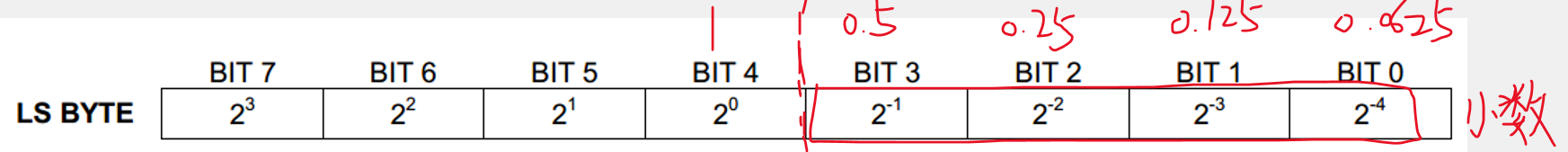

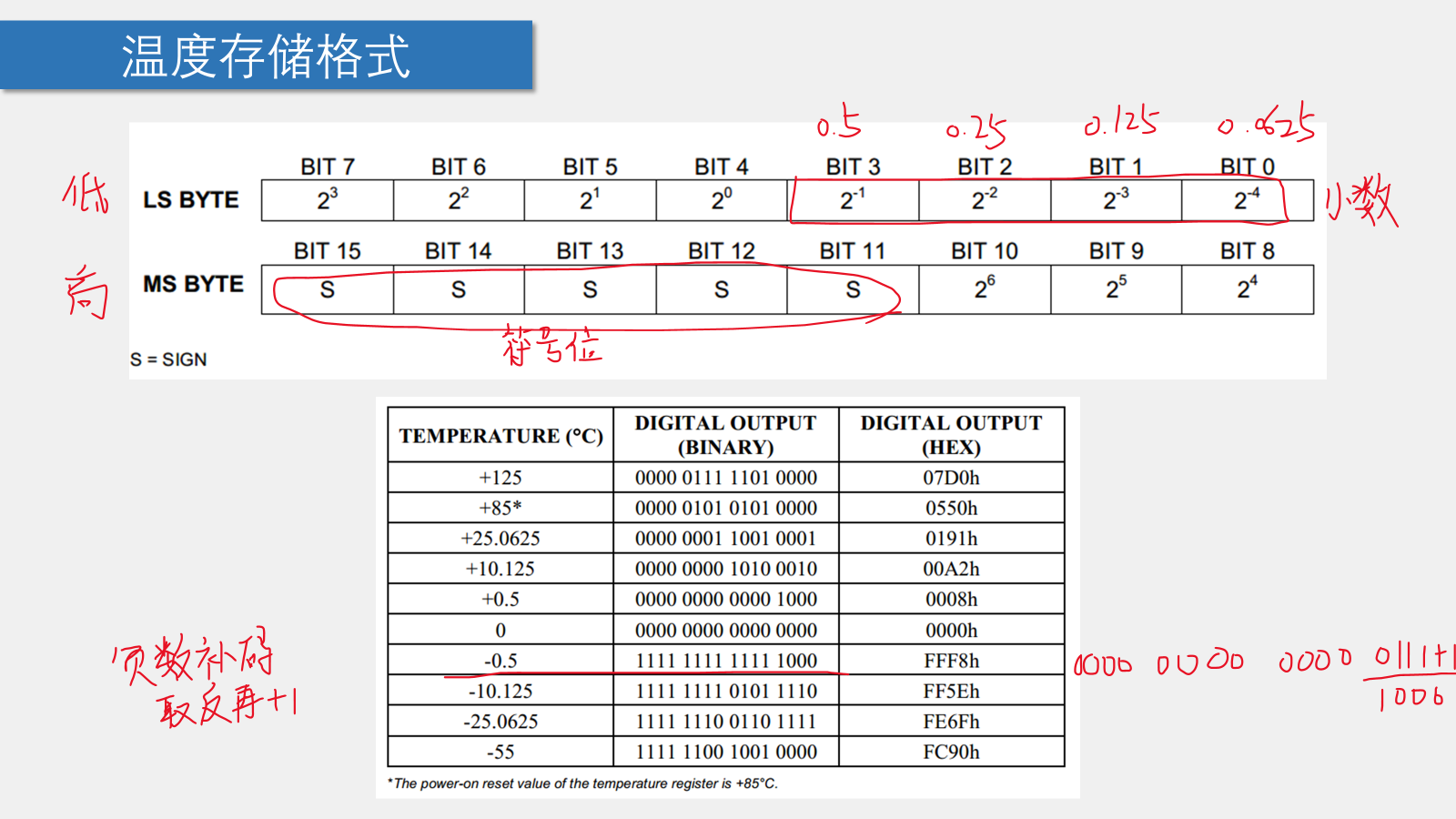

5.温度存储格式
———————————————————————————————————————————
6.第一个实验思路
• 先实现单总线的五个时序结构
初始化OneWire_Init函数
发送一位OneWire_SendBit函数 + 接收一位OneWire_ReceiveBit函数
发送一个字节OneWire_SendByte函数 + 接收一个字节OneWire_ReceiveByte函数
• 再用单总线模块编写DS18B20的数据帧
温度变换DS18B20_ConvertT函数（利用上面OneWire的函数）
温度读取DS18B20_ReadT函数（利用上面OneWire的函数）
• 最后在主函数中调用DS18B20模块
———————————————————————————————————————————
二、实操注意点

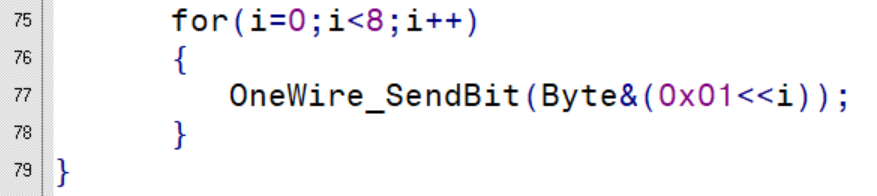

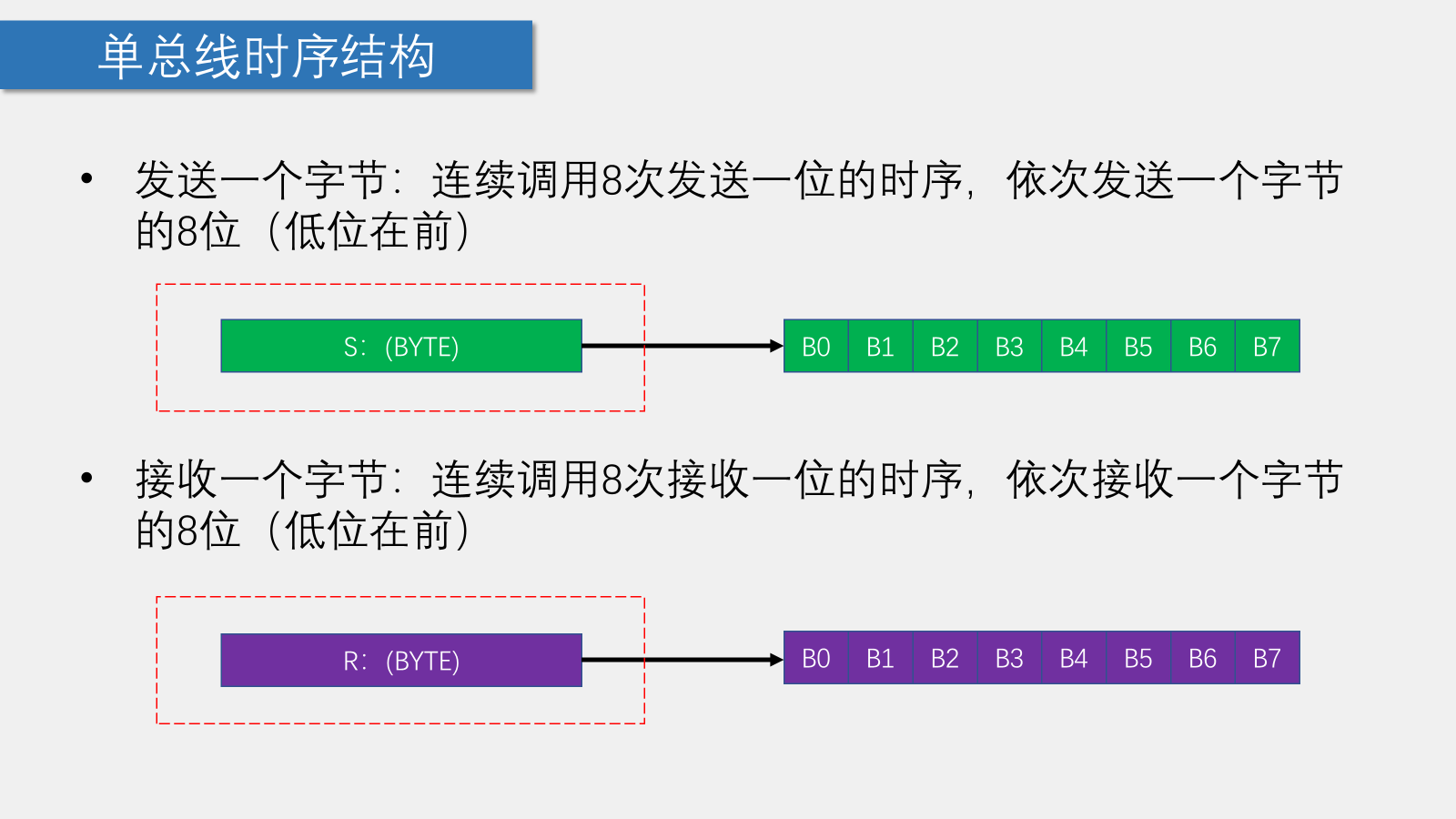

1.单总线发送/接收一个字节，低位在前

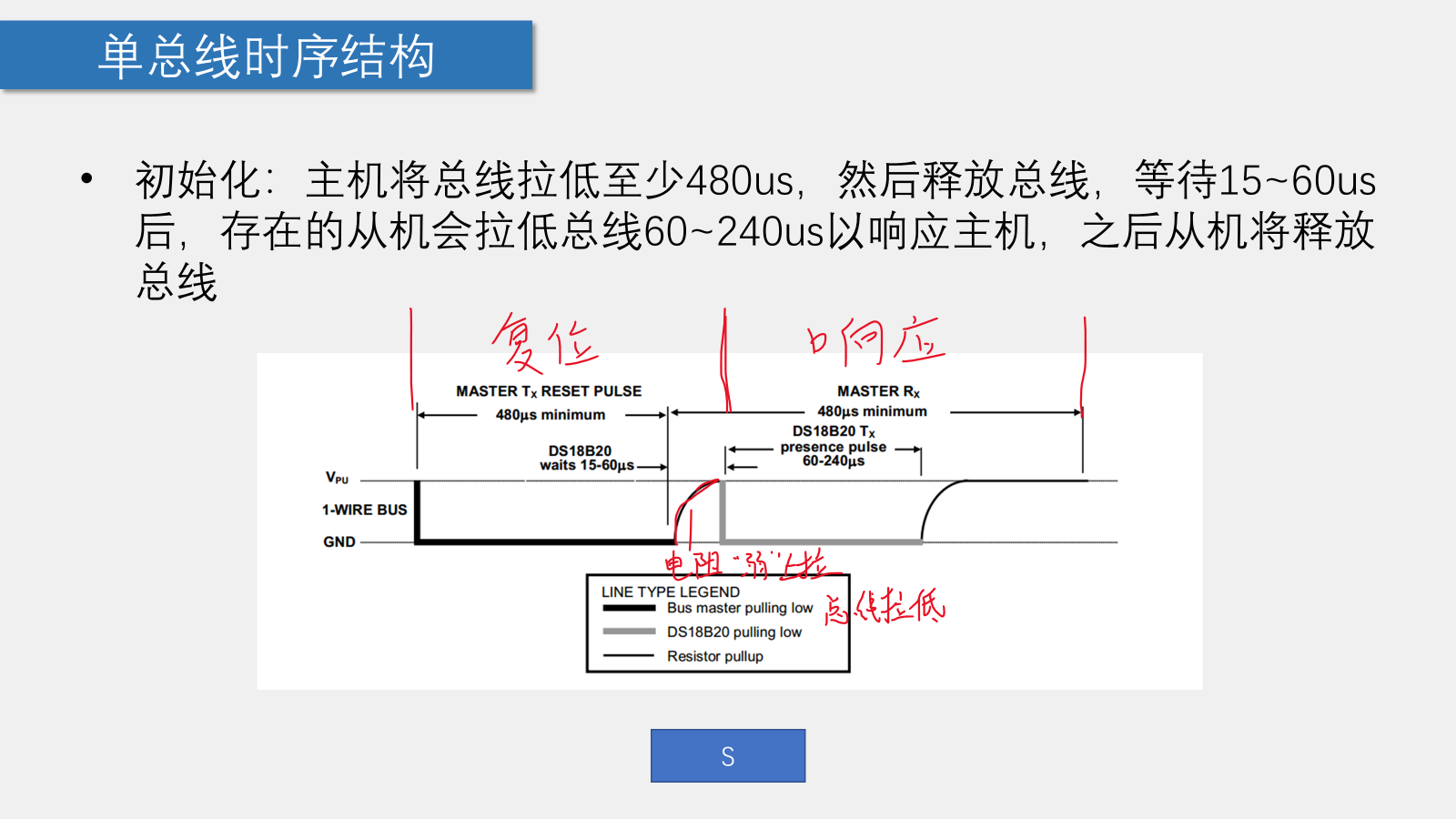

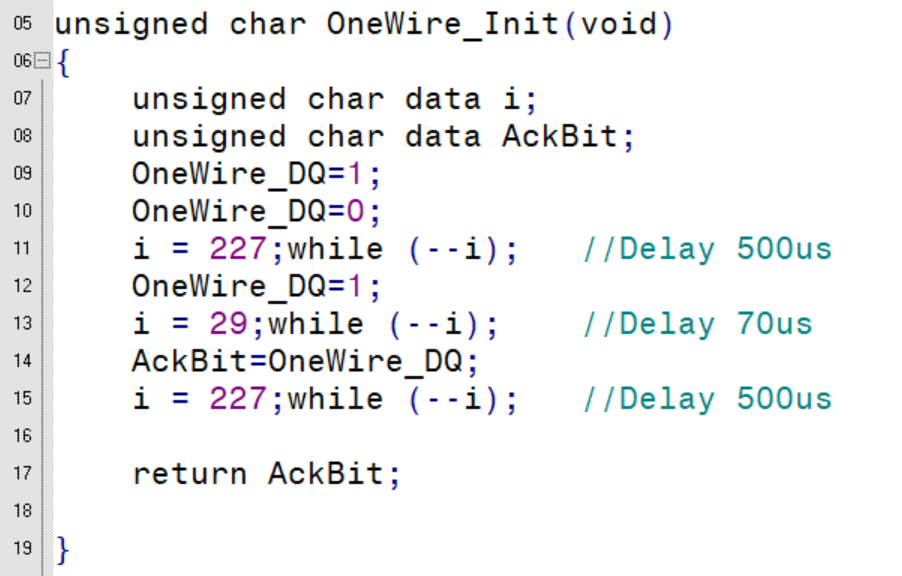

2.初始化最后为什么加500us延时 等待15~60us后，存在的 从机 会拉低总线60~240us以响应主机，所以直接在70us后读取，肯定就是在从机响应的阶段了。要是这里给的时间太短，从机还没响应太长，就已经释放掉总线，所以再延时500us

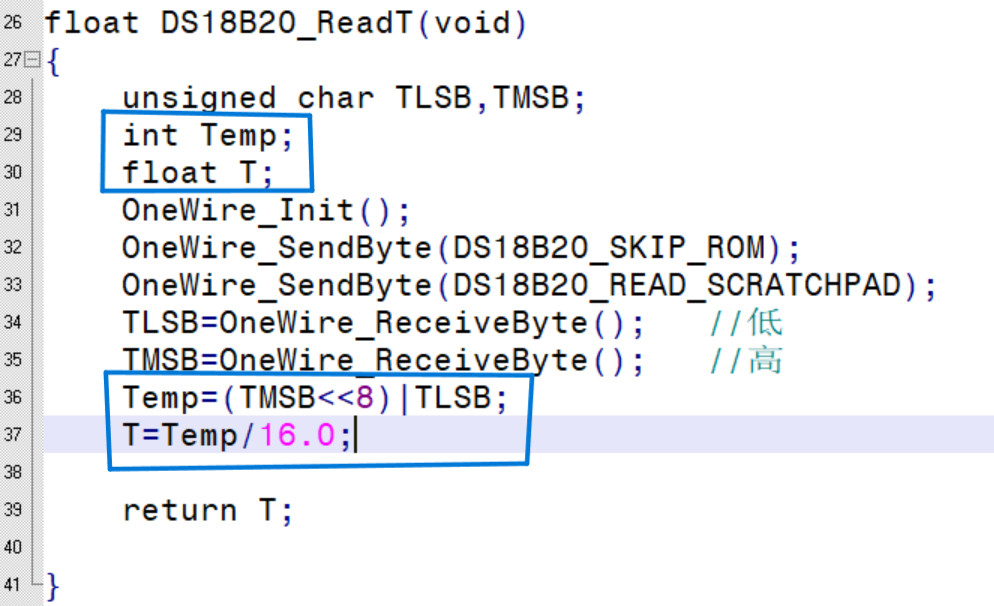

3.把 本有小数 的Temp塞进 int 类型，最低位为1，约等于LSB整体向左挪了4位，所以要%16.0赋给T，使其再向右移4位
4.测温范围有限
5.有带有小数的数字怎么在LCD1602上显示
先显示整数部分+把小数取出换成整数再类型转换
———————————————————————————————————————————
三、代码展示
13-1 DS18B20温度读取
——————————————————-这是分界线——————————————————————
13-2 DS18B20温度报警器
———————————————————————————————————————————
第二个实验的OneWire和DS18B20跟第一个实验一样，Delay，LCD1602，AT24C02，I2C，Key(12定时器扫描按键)，Timer0函数之前日志里有
2026.9.30完课
2026.10.8整理完毕
