【STM32】RTC 完结篇：日期操作、闹钟中断与附录（时间戳 / 闹钟 / NTP）

   日期操作、闹钟中断与附录（时间戳 / 闹钟 / NTP）

一、RTC 日期操作：简易日历

1.1 案例目标

• 程序启动时设置一个初始时刻（含年月日、时分秒）；
• 使用 RTC_CNT 保存初始时刻，随时间流逝自动更新；
• 通过串口每秒输出格式化时间；
• 断电后时间更新能继续正确进行。

1.2 日期结构体 RTC_DateTypeDef

typedef struct
{
uint8_t WeekDay; /*!< 星期几 (HAL_RTC_SetDate 不需要此参数)，可选值参考 @ref RTC_WeekDay_Definitions */
uint8_t Month; /*!< 月份 (BCD格式)，可选值参考 @ref RTC_Month_Date_Definitions */
uint8_t Date; /*!< 日期 (1~31) */
uint8_t Year; /*!< 年份 (0~99, 对应 2000~2099 年) */
} RTC_DateTypeDef;

两个关键约定：

/* Coded in BCD format */
#define RTC_MONTH_JANUARY ((uint8_t)0x01)
#define RTC_MONTH_FEBRUARY ((uint8_t)0x02)
#define RTC_MONTH_MARCH ((uint8_t)0x03)
#define RTC_MONTH_APRIL ((uint8_t)0x04)
#define RTC_MONTH_MAY ((uint8_t)0x05)
#define RTC_MONTH_JUNE ((uint8_t)0x06)
#define RTC_MONTH_JULY ((uint8_t)0x07)
#define RTC_MONTH_AUGUST ((uint8_t)0x08)
#define RTC_MONTH_SEPTEMBER ((uint8_t)0x09)
#define RTC_MONTH_OCTOBER ((uint8_t)0x10) // 十月 = 0x10！
#define RTC_MONTH_NOVEMBER ((uint8_t)0x11) // 十一月 = 0x11！
#define RTC_MONTH_DECEMBER ((uint8_t)0x12) // 十二月 = 0x12！

        十月不能用 0x0A（那是非法 BCD），必须用 0x10——BCD 的"每个十进制位独立 4 位"规则，1 和 0 各占 4 位。

1.3 设置/获取日期函数签名

HAL_StatusTypeDef HAL_RTC_SetDate(RTC_HandleTypeDef *hrtc,
RTC_DateTypeDef *sDate,
uint32_t Format);
HAL_StatusTypeDef HAL_RTC_GetDate(RTC_HandleTypeDef *hrtc,
RTC_DateTypeDef *sDate,
uint32_t Format);

⚠️ 最大的坑（F1 专属）：

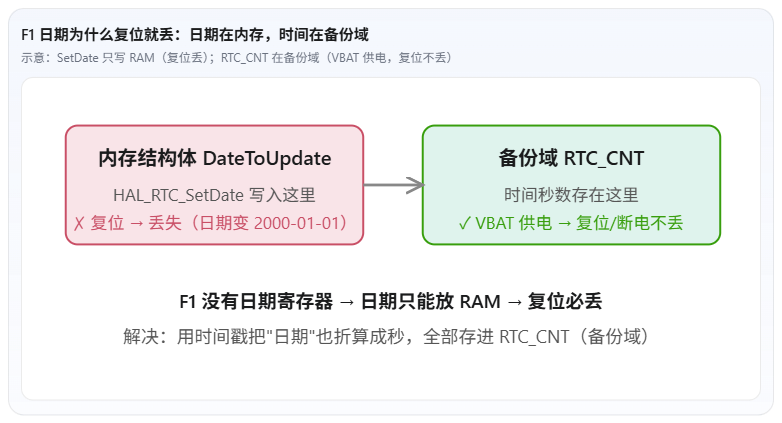

        STM32F1 系列没有"RTC 日期寄存器"——HAL_RTC_SetDate 只是把日期写入内存中的结构体，并没有真正写入 RTC 相关寄存器。

        复位开发板，日期数据就丢失！

        而 STM32F0/F4 系列有独立的日期寄存器，不存在这个问题。

源码印证——跳进 HAL_RTC_SetDate 内部：

/* Change the current date */
hrtc->DateToUpdate.Year = sDate->Year;
hrtc->DateToUpdate.Month = sDate->Month;
hrtc->DateToUpdate.Date = sDate->Date;

        它只是把年月日写进了 hrtc->DateToUpdate（内存结构体）。

而 RTC_HandleTypeDef 里的这个字段：

typedef struct
{
RTC_TypeDef *Instance; /*!< RTC寄存器基地址 */
RTC_InitTypeDef Init; /*!< RTC所需参数配置 */
RTC_DateTypeDef DateToUpdate; /*!< 用户设置的当前日期，会自动更新 */
HAL_LockTypeDef Lock; /*!< RTC锁定对象（用于互斥访问） */
__IO HAL_RTCStateTypeDef State; /*!< RTC通信状态 */
…
} RTC_HandleTypeDef;

注意区分：

        普通寄存器（如 GPIO 的 ODR）复位也会丢数据；

        RTC 系列寄存器处于备份域，靠备份电源（VBAT）供电才具备"复位不丢"的能力。

        日期没进备份域，只进了 RAM，所以复位必丢。

1.4 代码版本 1：使用 HAL_RTC_SetDate

① DateTimeInit：设置初始时间日期（BKP 控制只设一次）

void DateTimeInit(void)
{
RTC_TimeTypeDef sTime = {
.Hours = 8, .Minutes = 0, .Seconds = 0
};
RTC_DateTypeDef sData = {
.Year = 35, // 2035 年
.Month = 7, // 7 月
.Date = 15 // 15 日
};

uint16_t magic_number = HAL_RTCEx_BKUPRead(&hrtc, RTC_BKP_DR1);
if (magic_number != RTC_MAGIC_NUMBER)
{
HAL_RTC_SetTime(&hrtc, &sTime, RTC_FORMAT_BIN);
HAL_RTC_SetDate(&hrtc, &sData, RTC_FORMAT_BIN);
HAL_RTCEx_BKUPWrite(&hrtc, RTC_BKP_DR1, RTC_MAGIC_NUMBER);
}
}

② GetDateTime：获取时间日期并格式化打印

void GetDateTime(void)
{
RTC_TimeTypeDef sTime = {0};
RTC_DateTypeDef sData = {0};

HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BIN);
HAL_RTC_GetDate(&hrtc, &sData, RTC_FORMAT_BIN);

printf("%02d-%02d-%02d %02d:%02d:%02d\\n",
sData.Year, sData.Month, sData.Date,
sTime.Hours, sTime.Minutes, sTime.Seconds);
}

main 里 while(1) 调用 GetDateTime + HAL_Delay(1000)。

运行现象（第一次上电正常）：

2035-07-15 08:00:00
2035-07-15 08:00:01
…

⚠️ 一按复位键，日期就出问题：

复位前：2035-07-15 08:00:22 → 08:00:23 → …（正常）
复位后：2035-07-15 08:00:26 → … → 2000-01-01 08:00:26 ← 日期被清空了！

原因分析：

   time 还是正确的（存在备份域 RTC_CNT），主要是 Date 不对了（存在内存结构体，复位即丢）。

而且注意：

        其实保存在内存里的日期只是一个"起始日期"，后续 HAL_RTC_GetDate 会在底层自动计算累计过了多少秒，再更新日期数据。

解决思路两条：

1.5 代码版本 2：UNIX 时间戳方案

1.5.1 什么是 UNIX 时间戳

计算机保存时间，通常不按"年月日时分秒"字符串存，而是用一个整数：

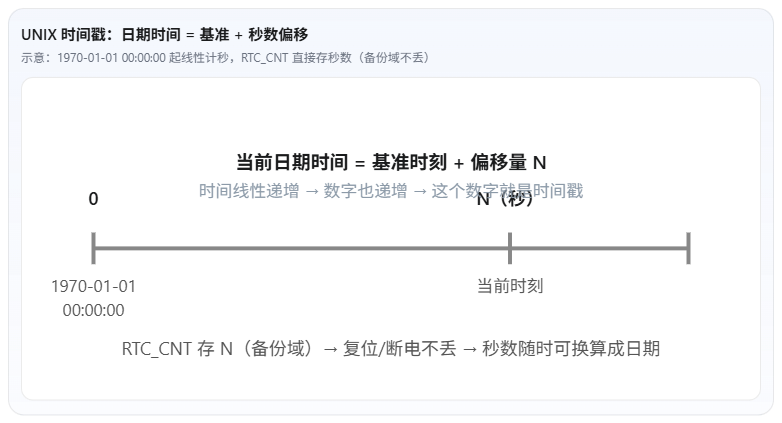

        以 1970 年 1 月 1 日 0 时 0 分 0 秒为基准，计算当前时刻与基准时刻的秒数之差，称为 UNIX 时间戳。

当前日期时间 = 基准时刻(1970-01-01 00:00:00) + 偏移量 N（秒）

• 时间是线性递增的 → 时间戳也是线性增长的数字；
• 现在距 1970 年已 50 多年，时间戳已经是个很大的数字（例：2038-01-01 20:14:49 → 2145960889 秒）；
• 常见在线工具：时间戳(Unix timestamp)转换工具 – 在线工具

溢出问题：

工程哲学：

        时间须存储方能使用，存储必占有限位宽，位宽必致数值上限，上限必生溢出。

        溢出既不可免，则时间设置便非技术难题，而是工程选择：使溢出时点晚于产品设计寿命即可。

为什么选 1970 年 1 月 1 日？

        UNIX 操作系统研发于 20 世纪 60~70 年代，开发 UNIX 的大佬正是 C 语言之父丹尼斯·里奇和肯·汤姆逊（C 语言其实是他们开发 UNIX 时"顺便"设计的），他们选了 1970-01-01 作为基准——如今已成为计算机"数字纪元"的起点。

1.5.2 时间与数字

如果日期/时间被转化为数字 → 日期时间就能被保存 → 被 RTC 维护
时间是线性递增的 → 数字也递增 → 这个数字就是时间戳

1.5.3 代码设计

第一步：修改 HAL 源码（真实工程禁止）——参考"RTC_CNT 操作"章节，把 RTC_ReadTimeCounter / RTC_WriteTimeCounter 的 static 去掉，并在 main.c 上方声明。

第二步：AI 生成时间戳转换代码（课件演示了 Qoder 智能体工作台，AI 擅长生成这种固定规则的复杂逻辑；AI 生成的代码每次可能不同）：

TimeStamp.h

#ifndef __BSP_TIMESTAMP_H
#define __BSP_TIMESTAMP_H

#include <stdint.h>
#include <stdbool.h>
#include <stddef.h>

// 日期时间结构体
typedef struct {
uint16_t year; // 年份 (1970-2100)
uint8_t month; // 月份 (1-12)
uint8_t day; // 日 (1-31)
uint8_t hour; // 时 (0-23)
uint8_t minute; // 分 (0-59)
uint8_t second; // 秒 (0-59)
uint8_t weekday; // 星期 (0-6，0=周日)
} DateTime_t;

/**
* @brief 时间戳转日期时间
* @param timestamp: Unix时间戳 (从1970-01-01 00:00:00开始的秒数)
* @param dt: 输出日期时间结构体
* @retval true: 转换成功，false: 转换失败
*/
bool Timestamp_To_DateTime(uint32_t timestamp, DateTime_t *dt);

/**
* @brief 日期时间转时间戳
* @param dt: 日期时间结构体
* @param timestamp: 输出Unix时间戳
* @retval true: 转换成功, false: 转换失败
*/
bool DateTime_To_Timestamp(const DateTime_t *dt, uint32_t *timestamp);

/**
* @brief 判断闰年
* @param year: 年份
* @retval true: 闰年, false: 平年
*/
bool Is_Leap_Year(uint16_t year);

/**
* @brief 获取某月的天数
* @param year: 年份
* @param month: 月份 (1-12)
* @retval 该月的天数
*/
uint8_t Get_Days_In_Month(uint16_t year, uint8_t month);

/**
* @brief 验证日期时间是否合法
* @param dt: 日期时间结构体
* @retval true: 合法, false: 不合法
*/
bool Is_Valid_DateTime(const DateTime_t *dt);

#endif /* __BSP_TIMESTAMP_H */

TimeStamp.c

#include "BSP_Timestamp.h"

// 每个月的天数（平年）
static const uint8_t days_in_month[12] = {31, 28, 31, 30, 31, 30, 31, 31, 30, 31, 30, 31};

// 判断闰年
bool Is_Leap_Year(uint16_t year)
{
return ((year % 4 == 0 && year % 100 != 0) || (year % 400 == 0));
}

// 获取某月的天数
uint8_t Get_Days_In_Month(uint16_t year, uint8_t month)
{
if (month < 1 || month > 12) return 0;
if (month == 2 && Is_Leap_Year(year)) return 29;
return days_in_month[month – 1];
}

// 验证日期时间是否合法
bool Is_Valid_DateTime(const DateTime_t *dt)
{
if (dt == NULL) return false;
if (dt->year < 1970 || dt->year > 2100) return false;
if (dt->month < 1 || dt->month > 12) return false;
if (dt->day < 1 || dt->day > Get_Days_In_Month(dt->year, dt->month)) return false;
if (dt->hour > 23) return false;
if (dt->minute > 59) return false;
if (dt->second > 59) return false;
if (dt->weekday > 6) return false;
return true;
}

// 时间戳转日期时间
bool Timestamp_To_DateTime(uint32_t timestamp, DateTime_t *dt)
{
if (dt == NULL) return false;

// 计算秒数
uint32_t seconds = timestamp;

// 计算星期 (1970-01-01 是星期四)
dt->weekday = (4 + seconds / 86400) % 7;

// 计算天数
uint32_t days = seconds / 86400;
seconds %= 86400;

// 计算时分秒
dt->hour = seconds / 3600;
seconds %= 3600;
dt->minute = seconds / 60;
dt->second = seconds % 60;

// 计算年份
uint16_t year = 1970;
while (days >= 365)
{
if (Is_Leap_Year(year))
{
if (days >= 366) { days -= 366; year++; }
else break;
}
else
{
days -= 365;
year++;
}
}
dt->year = year;

// 计算月份
uint8_t month = 1;
while (month <= 12)
{
uint8_t days_in_this_month = Get_Days_In_Month(year, month);
if (days < days_in_this_month) break;
days -= days_in_this_month;
month++;
}
dt->month = month;

// 计算日期
dt->day = days + 1;
return true;
}

// 日期时间转时间戳
bool DateTime_To_Timestamp(const DateTime_t *dt, uint32_t *timestamp)
{
if (dt == NULL || timestamp == NULL) return false;
if (!Is_Valid_DateTime(dt)) return false;

uint32_t days = 0;

// 计算从1970年到目标年份的天数
for (uint16_t year = 1970; year < dt->year; year++)
{
days += Is_Leap_Year(year) ? 366 : 365;
}

// 计算从1月到目标月份的天数
for (uint8_t month = 1; month < dt->month; month++)
{
days += Get_Days_In_Month(dt->year, month);
}

// 加上日期
days += dt->day – 1;

// 转换为秒
*timestamp = days * 86400 + dt->hour * 3600 + dt->minute * 60 + dt->second;
return true;
}

1.5.4 编写调用逻辑

① DateTimeInit：把"年月日"转成时间戳写入 RTC_CNT

void DateTimeInit(void)
{
DateTime_t dt = {
.year = 2035,
.month = 7,
.day = 15,
.hour = 8,
.minute = 0,
.second = 0
};

uint16_t magic_number = HAL_RTCEx_BKUPRead(&hrtc, RTC_BKP_DR1);
if(magic_number != RTC_MAGIC_NUMBER)
{
uint32_t timestamp = 0;
DateTime_To_Timestamp(&dt, &timestamp);
printf("timestamp: %u\\n", timestamp);
RTC_WriteTimeCounter(&hrtc, timestamp); // 秒数存进备份域
HAL_RTCEx_BKUPWrite(&hrtc, RTC_BKP_DR1, RTC_MAGIC_NUMBER); // 写魔数
}
}

② GetDateTime：读时间戳转回日期时间

void GetDateTime(void)
{
DateTime_t dt;
uint32_t timestamp = RTC_ReadTimeCounter(&hrtc); // 读秒数（备份域，不丢）
Timestamp_To_DateTime(timestamp, &dt); // 秒数 → 年月日时分秒

printf("%04d-%02d-%02d %02d:%02d:%02d\\n",
dt.year, dt.month, dt.day,
dt.hour, dt.minute, dt.second);
}

运行效果：

RTC Test Example:
timestamp: 2068099200 ← 2035-07-15 08:00:00 对应的时间戳
2035-07-15 08:00:00
2035-07-15 08:00:01
…（正常走）
断电…（等一会）…重新上电
2035-07-15 08:00:18 ← 断电期间时间继续计时！
2035-07-15 08:00:19

结论：开发板复位时间日期也能正确显示；断电后时间继续计时（VBAT 供电）。

细节：如果不成功，扣一下电池——因为我们用备份寄存器标记"首次启动"，扣电池让后备域彻底掉电、清掉魔数，新代码才会执行初始化。

1.6 一句总结：F1 内置 RTC 的定位

        STM32F103ZET6 已问世 15 年多，内部 RTC 功能并不完善——从它只提供 RTC_CNT、没有日期类寄存器就能看出来；且 HAL 库没有直接暴露设置 RTC_CNT 的函数，所以这部分代码只做课堂练习。实际工程中会用更完善的 MCU，或外接独立的 RTC 模块来完成计时。

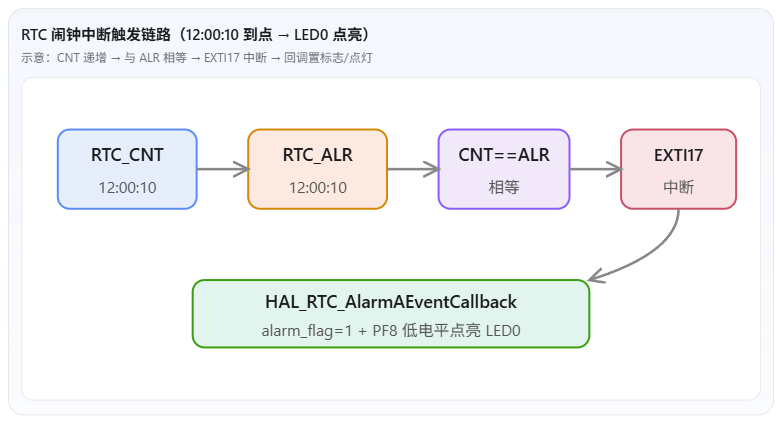

二、RTC 闹钟操作

2.1 案例目标

• 使用 RTC_CNT 设置系统时间（不考虑日期）；
• 使用 RTC_ALR 设置闹钟时间；
• 当系统时间到达闹钟时间时，点亮板载 LED0。

2.2 准备工作

RTC 的两个中断，别搞混：

        一般需要秒中断用 RTC global interrupt；需要闹钟中断 + 唤醒深度睡眠用 EXTI line 17。RTC_Second/RTC_Overflow 和 RTC_Alarm 在软件上是分开处理的。

2.3 闹钟关键函数

① 闹钟结构体 RTC_AlarmTypeDef

typedef struct {
RTC_TimeTypeDef AlarmTime; /*!< RTC闹钟时间成员 */
uint32_t Alarm; /*!< 闹钟ID (STM32F1仅支持1个闹钟), 参数取值参考 @ref RTC_Alarm */
} RTC_AlarmTypeDef;

typedef struct
{
uint8_t Hours; /*!< 小时, 范围 0-23 */
uint8_t Minutes; /*!< 分钟, 范围 0-59 */
uint8_t Seconds; /*!< 秒, 范围 0-59 */
} RTC_TimeTypeDef;

Alarm ID 是什么？

         HAL 库为不同型号 MCU 设计，有的 MCU 有多个闹钟，需要区分设置的是哪一个。STM32F103 系列只有唯一取值 RTC_ALARM_A（0U），所以设置好之后不用关心。

② 设置闹钟（带中断）

HAL_StatusTypeDef HAL_RTC_SetAlarm_IT(RTC_HandleTypeDef *hrtc,
RTC_AlarmTypeDef *sAlarm,
uint32_t Format);

⚠️ 注意：

    HAL_RTC_SetTime() 必须先调用，再使能闹钟功能。

        还有 HAL_RTC_SetAlarm（不带 _IT）也能设置闹钟，但时间到了不会触发中断，需要额外写代码（比如循环读闹钟寄存器），所以优先用 HAL_RTC_SetAlarm_IT。

③ 获取闹钟

HAL_StatusTypeDef HAL_RTC_GetAlarm(RTC_HandleTypeDef *hrtc,
RTC_AlarmTypeDef *sAlarm,
uint32_t Alarm, // RTC_ALARM_A
uint32_t Format);

2.4 编写代码

① My_Init：设置初始时间 + 设置闹钟（12:00:10 触发）

void My_Init() {
// 1. 在 RTC 中设置时间
RTC_TimeTypeDef sTime = {0};
sTime.Hours = 12;
sTime.Minutes = 0;
sTime.Seconds = 0;
if (HAL_RTC_SetTime(&hrtc, &sTime, RTC_FORMAT_BIN) != HAL_OK) {
Error_Handler();
}

// 2. 设置RTC闹钟
RTC_AlarmTypeDef sAlarm = {0};
sAlarm.AlarmTime.Hours = 12;
sAlarm.AlarmTime.Minutes = 0;
sAlarm.AlarmTime.Seconds = 10; // 设置闹钟在10秒后响

// 重要，启动RTC闹钟中断
if (HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN) != HAL_OK) {
Error_Handler();
}
printf("初始化完成！\\n");
}

调用：/* USER CODE BEGIN 2 */ My_Init(); /* USER CODE END 2 */

② GetTimeInfo / GetAlarmInfo：读取当前时间和闹钟

void GetTimeInfo() {
RTC_TimeTypeDef sTime = {0};
if (HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BIN) != HAL_OK) {
Error_Handler();
}
printf("Current Time: %02d:%02d:%02d\\n", sTime.Hours, sTime.Minutes, sTime.Seconds);
}

void GetAlarmInfo() {
RTC_AlarmTypeDef sAlarm = {0};
if (HAL_RTC_GetAlarm(&hrtc, &sAlarm, RTC_ALARM_A, RTC_FORMAT_BIN) != HAL_OK) {
Error_Handler();
}
printf("Alarm Time: %02d:%02d:%02d\\n", sAlarm.AlarmTime.Hours,
sAlarm.AlarmTime.Minutes, sAlarm.AlarmTime.Seconds);
}

③ main 主循环：1 秒间隔打印 + 检测闹钟标志

/* USER CODE BEGIN PV */
volatile int alarm_flag = 0; // 中断里置位，主循环里查询
/* USER CODE END PV */

int main(void)
{
…
BSP_Usart_Init(&huart1);
HAL_Delay(1000);
printf("RTC Test Example:\\n");
My_Init();

while (1)
{
GetTimeInfo();
GetAlarmInfo();

if(alarm_flag)
{
alarm_flag = 0;
printf("alarm interrupt trigger!\\n");
}
HAL_Delay(1000);
}
}

④ 中断回调：闹钟到达 → 置标志 + 点亮 LED0

void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
if(hrtc == &hrtc)
{
alarm_flag = 1; // 通知主循环
HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_RESET); // 点亮 LED0
}
}

运行效果：

RTC Test Example:
初始化完成
Current Time: 12:00:00
Alarm Time: 12:00:10
Current Time: 12:00:01
Alarm Time: 12:00:10
…
Current Time: 12:00:10 ← 时间到达闹钟时间
Alarm Time: 12:00:10
alarm interrupt trigger! ← 闹钟中断触发！

现象：10 秒之后，时间到达闹钟时间，产生闹钟中断，并点亮了 LED0。

2.5 顺手验证秒中断

HAL_StatusTypeDef HAL_RTCEx_SetSecond_IT(RTC_HandleTypeDef *hrtc);

        启动 RTC 秒中断（对应 RTC global interrupt，处理函数 RTC_IRQHandler，中断号 3）。

测试代码现场写：

        使能秒中断后，每 1 秒触发一次中断，可在 RTC_IRQHandler 回调里翻转 LED 或打印。

三、附录：时钟树、LSE 位置、石英钟历史、时间从哪里来

3.1 时钟树第二部分：树形类比

把时钟树想象成一棵树：

树叶
┌──────────┴──────────┐
RTC 独立看门狗(IWDG)
RTCCLK IWDGCLK
└──────────┬──────────┘
选择器（树干）
┌──────────┴──────────┐
/128 分频 直连
│ │
HSE(8MHz) LSI(40kHz) LSE(32.768kHz)
（树根，三个时钟源，都是真硬件）

• 树根：HSE（8MHz 外部）、LSE（32.768kHz 外部）、LSI（40kHz 内部）三个时钟源；
• 树干：选择器 + /128 分频；
• 树枝：RTCCLK（给 RTC）、IWDGCLK（给独立看门狗）——只有两根树枝；
• 树叶：RTC 和 IWDG 两个外设——只有两片树叶。

关键规则：

        APB1 预分频系数≠1 时定时器时钟频率不变；

        APB1 最大 36MHz、APB2 最大 72MHz、HCLK 最大 72MHz（老知识复习）。

3.2 LSE 在什么位置：它是真硬件

之前说的"时钟源"，在 MCU 或板子上是真真实实的硬件——灵犀板上：

• 32.768kHz 晶振：型号 Q13FC13500004_C32346（配 20pF 电容，接 PC14-OSC32_IN / PC15-OSC32_OUT）；
• 8MHz 晶振：型号 X50328MSB2GI（配 20pF 电容，接 OSC_IN/OSC_OUT）。

这就是为什么 LSE 断电也能走：晶振是无源谐振器，对应振荡电路在 MCU 内部（类似后备域），LSE 的振荡电路可以在 VBAT 下工作。

3.3 石英钟历史：32.768kHz 是怎么成为标准的

（课件为 AI 生成内容，总结如下）

生态推测：

        32.768kHz 在石英手表领域优先使用 → 形成产业链 → 造出来的晶振大多是 32.768kHz → 单片机振荡器选型时直接拿来用。

        32.768kHz = 2^15 Hz，正好方便分频成 1Hz 秒脉冲。

3.4 时间从哪里来：NTP 协议

MCU 的初始时间更多是从网络中同步来的：

• 一般走 4G 基站或以太网，通过 NTP 协议获取时间，然后进行时间校正；
• NTP（Network Time Protocol，网络时间协议）：互联网上同步计算机系统时间的标准协议，解决不同设备时间不一致的核心问题；
• 可以想象成一个遍布全球、极为精确的"网络报时系统"：
  • 开发板 MCU → Wi-Fi 模块（STA，SSID/密码）或以太网口（RJ45 + PHY）→ 路由器/AP（DHCP/NAT）→ 互联网（NTP/UDP）→ NTP 服务器（公共或局域网，默认 UDP 123 端口）→ 返回 UTC 时间戳 → 时间同步送给 MCU 程序。

注意：

        STM32F103 中用内置 RTC 的很少，一般都有独立 RTC 模块做精准计时。

        我们学内置 RTC，是为了理解什么是 RTC、RTC 用来干什么，学完遇到外置的也更好理解。

常见外置 RTC 芯片/模块：DS1302（RTC 芯片）、DS3231（RTC 模块，精度高带温补）、PCF8563（RTC 芯片/模块）——一般通过 IIC 通信。

四、本篇小结

1. F1 无日期寄存器：HAL_RTC_SetDate 只写内存 DateToUpdate → 复位日期丢（2000-01-01）
F0/F4 有独立日期寄存器，无此问题
2. 方案二选一：备份寄存器存年月日（不推荐） vs UNIX 时间戳（采用）
3. 时间戳 = 1970-01-01 00:00:00 起的秒数；有符号32位2038溢出，RTC_CNT无符号可到2106
溢出是工程选择：让溢出时点晚于产品设计寿命即可
4. DateTime_t 双向换算：闰年/月天数/合法性校验 + 秒→日期、日期→秒
5. 闹钟：RTC_AlarmTypeDef(AlarmTime + RTC_ALARM_A) → HAL_RTC_SetAlarm_IT(带中断)
→ CNT==ALR → EXTI17 → HAL_RTC_AlarmAEventCallback → 置标志/点灯
6. 两个中断：RTC global(秒/溢出, IRQn=3, RTC_IRQHandler)；EXTI17(闹钟, IRQn=41, RTC_Alarm_IRQHandler, 可唤醒睡眠)
7. 附录：时钟树树形类比、LSE 是真晶振、32.768kHz 石英表历史、NTP 网络校时、外置 RTC 芯片

面试题

一、日期操作

Q1. RTC_DateTypeDef 结构体有哪些成员？Year 的取值范围和含义？

A：

        WeekDay（星期，SetDate 不需要）、Month（月份，BCD 格式）、Date（日期 131）、Year（年份 099，对应 2000~2099 年，.Year = 35 表示 2035 年）。

Q2. Month 为什么用 BCD 码？十月的宏定义为什么是 0x10 而不是 0x0A？

A：

        HAL 要求 Month 用 BCD 码设置（RTC_MONTH_OCTOBER = 0x10）。

        因为 BCD 码每个十进制位独立占 4 位：10 = "1"和"0" → 0001 0000 = 0x10；0x0A 是非法 BCD（1010 不在 0~9 范围内）。

Q3. 为什么 STM32F1 的日期复位后会丢？

A：

        F1 没有日期寄存器，HAL_RTC_SetDate 只是把年月日写进内存中的 hrtc->DateToUpdate 结构体（源码：hrtc->DateToUpdate.Year = sDate->Year;），复位后 RAM 清空，日期变回 2000-01-01；而 RTC_CNT 在备份域（VBAT 供电），时间秒数不丢。F0/F4 有独立日期寄存器，无此问题。

Q4. 日期丢失问题的两种解决方案？选哪种？

A：

        ① 用后备寄存器保存年月日——资源多、麻烦，不推荐；

        ② 放弃 SetDate/GetDate，改用 UNIX 时间戳——把日期折算成秒数存进 RTC_CNT（备份域），需要时再转回年月日，采用。

Q5. 什么是 UNIX 时间戳？

A：

        以 1970 年 1 月 1 日 0 时 0 分 0 秒为基准，当前时刻与基准时刻的秒数之差，用一个整数表示时间。时间是线性递增的，时间戳也是线性增长的数字：当前时间 = 基准时刻 + 偏移量 N。

Q6. 为什么标准 UNIX 时间戳 2038 年溢出，而 RTC_CNT 能到 2106 年？

A：

        标准 UNIX 时间戳用有符号 32 位整数（31 位有效），2^31 秒 ≈ 2038 年；

        RTC_CNT 是无符号 32 位整数（32 位有效），2^32 秒 ≈ 2106 年。

Q7. 怎么看待时间戳溢出问题？

A：

        时间须存储必占有限位宽，位宽必致上限，上限必生溢出。

        溢出不可免，所以时间设置是工程选择：让溢出时点晚于产品设计寿命即可，不必恐慌。

Q8. 为什么选 1970 年 1 月 1 日作为时间基准？

A：

        UNIX 操作系统研发于 20 世纪 60~70 年代，开发者（C 语言之父丹尼斯·里奇和肯·汤姆逊，C 语言是开发 UNIX 时"顺便"设计的）选择了 1970-01-01 作为基准，成为计算机"数字纪元"的起点。

Q9. DateTime_To_Timestamp 的算法步骤？

A：

        ① 校验合法性（Is_Valid_DateTime）；

        ② 累加 1970 到目标年份前一年的天数（闰年 366 否则 365）；

        ③ 累加 1 月到目标月份前一月的天数（Get_Days_In_Month）；

        ④ 加上 day-1；⑤ 总天数 ×86400 + 时×3600 + 分×60 + 秒。

Q10. Timestamp_To_DateTime 怎么算星期几？

A：

        1970-01-01 是星期四，所以 weekday = (4 + seconds/86400) % 7（0=周日）。

Q11. 闰年判断规则？

A：

  (year % 4 == 0 && year % 100 != 0) || (year % 400 == 0)

        能被 4 整除且不能被 100 整除，或能被 400 整除。

二、闹钟操作

Q12. RTC_AlarmTypeDef 结构体是什么？Alarm 字段干什么用？

A：

        包含 AlarmTime（RTC_TimeTypeDef，闹钟具体时间）和 Alarm（闹钟 ID）。

        HAL 库为多闹钟 MCU 设计，需区分设置的是哪个闹钟；

        STM32F103 只有 RTC_ALARM_A（0U），所以设完不用关心。

Q13. HAL_RTC_SetAlarm 和 HAL_RTC_SetAlarm_IT 的区别？

A：

        都能设置闹钟；

        SetAlarm 时间到了不触发中断，需要额外写代码（如循环读闹钟寄存器）；

        SetAlarm_IT 时间到了自动触发 RTC_Alarm 中断。

        优先用 _IT 版本。注意必须先调用 HAL_RTC_SetTime 再使能闹钟。

Q14. RTC 的两个中断分别是什么？处理函数和中断号？

A：

        ① RTC global interrupt：RTC_Second/RTC_Overflow 触发，处理函数 RTC_IRQHandler，中断号 3；

        ② RTC alarm interrupt through EXTI line 17：只 RTC_Alarm 触发，处理函数 RTC_Alarm_IRQHandler，中断号 41，能唤醒深度睡眠。

        两者在软件上分开处理。

Q15. 闹钟到点的完整链路？

A：

        RTC_CNT 每秒 +1 → 与 RTC_ALR 相等 → 硬件产生闹钟事件 → EXTI line 17 触发中断 → RTC_Alarm_IRQHandler → HAL 回调 HAL_RTC_AlarmAEventCallback → 置 alarm_flag、点亮 LED0。

Q16. 为什么主循环里要用 volatile 修饰 alarm_flag？

A：

        alarm_flag 在中断回调里修改、主循环里读取，volatile 防止编译器把它优化到寄存器里而读不到中断的最新值，保证每次循环都从内存重新读取。

Q17. 秒中断用哪个函数使能？

A：

  HAL_RTCEx_SetSecond_IT(&hrtc)，对应 RTC global interrupt，每秒触发一次，处理函数 RTC_IRQHandler。
