前言

本文旨在记录近期研读Java源码的学习心得与疑难问题。由于个人理解水平有限，文中内容难免存在疏漏，恳请读者不吝指正。

从系统工程师角度学习 JVMS：字节码、常量池与方法描述符的职责分析

一、学习目标与核心结论

从系统工程师的角度学习 Java 虚拟机规范（JVMS），不能只停留在理解 Java 语法或记忆字节码指令，而应该弄清楚：Java 源码经过编译后，JVM 如何通过 .class 文件中的指令、符号引用和类型描述来理解、验证并执行一个方法。

本文以目前发布的 Java SE 26 版 JVMS 为规范依据，重点参考第 4 章 The Class File Format，尤其是 §4.1、§4.3、§4.4、§4.6、§4.7.3。规范明确规定，Class 文件由一系列字节组成，使用结构化的数据描述类、字段、方法及其相关信息。

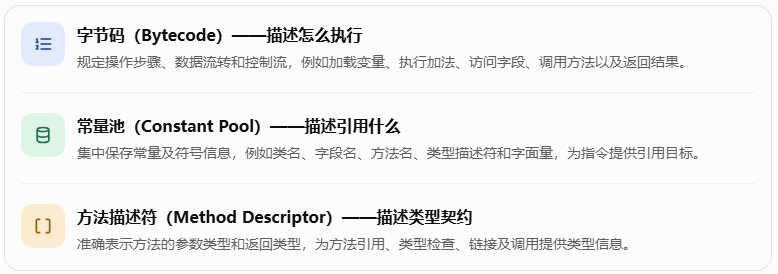

首先记住三个核心结论：

三者不是互相独立的三份数据：字节码通过操作数引用常量池中的符号信息，而方法描述符是常量池和方法结构中共同使用的类型信息。

二、从 Class 文件整体结构理解三者的关系

2.1 Class 文件的结构

JVMS §4.1 定义了 ClassFile 的基本结构。下面是规范结构的简化表示，并添加了便于学习的注释：

/*
* 按 JVMS §4.1 对 ClassFile 结构进行简化说明。
* 这是规范结构的示意，不是实际可直接编译的 C 代码。
*/
ClassFile {
u4 magic; // 魔数：0xCAFEBABE
u2 minor_version; // 次版本号
u2 major_version; // 主版本号

u2 constant_pool_count; // 常量池计数
cp_info constant_pool[]; // 常量及符号引用

u2 access_flags; // 类的访问标志
u2 this_class; // 当前类在常量池中的索引
u2 super_class; // 父类在常量池中的索引

/* 接口、字段、方法等结构 */

u2 methods_count;
method_info methods[]; // 每个方法的元信息和属性

u2 attributes_count;
attribute_info attributes[]; // 类级属性
}

规范中的真实结构还包含接口、字段及相应属性等成员。常量池在 ClassFile 结构中占有独立区域，而方法通过 method_info 及其属性保存。

一个方法的结构可以进一步简化为：

method_info {
u2 access_flags; // public、static、native 等标志
u2 name_index; // 方法名对应的常量池索引
u2 descriptor_index; // 方法描述符对应的常量池索引

u2 attributes_count;
attribute_info attributes[];
// 普通 Java 方法通常有一个 Code 属性
}

这里最值得关注的是：

• name_index 描述方法叫什么。
• descriptor_index 描述方法接收什么参数、返回什么类型。
• Code 属性保存方法的字节码及执行所需的辅助信息。

对于普通的抽象方法或 native 方法，规范规定不能像普通 Java 方法那样包含 Code 属性；其他需要方法体的情况则必须有且仅有一个 Code 属性。

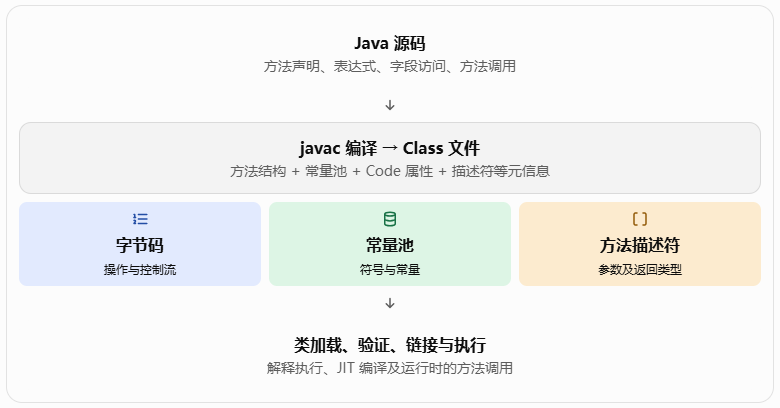

2.2 三者在方法执行中的协作关系

这里有一个重要边界：JVMS 规定虚拟机指令的格式和语义，但不要求每条字节码都直接对应一条 CPU 机器指令。具体 JVM 可以解释执行字节码，也可以将其编译为本地机器码。

三、Class 文件中的字节码：负责描述执行过程

3.1 字节码保存在哪里？

根据 JVMS §4.7.3，普通 Java 方法的指令保存在 Code 属性的 code 数组中。

简化后的规范结构如下：

Code_attribute {
u2 attribute_name_index; // 属性名 Code 的常量池索引
u4 attribute_length; // 属性长度

u2 max_stack; // 操作数栈所需的最大深度
u2 max_locals; // 当前方法所需的局部变量槽数

u4 code_length; // 字节码数组的长度
u1 code[code_length]; // JVM 指令及其操作数

u2 exception_table_length;
exception_table[]; // 异常处理范围和处理入口

u2 attributes_count;
attribute_info attributes[];
// 例如 StackMapTable、LineNumberTable 等
}

其中，code 是真正保存指令字节的区域；max_stack 和 max_locals 描述执行该方法所需的栈与局部变量空间；异常表及嵌套属性提供其他辅助信息。

3.2 字节码的主要职责

重点：字节码不仅是操作列表，还是一条受到格式约束、具有明确操作数和控制流的指令序列。

例如，getfield 指令会携带常量池索引，以说明要访问哪个字段；它不会把对象在运行时的内存地址或字段的固定物理偏移量直接编码为通用符号引用。JVM 通过符号解析及具体实现，确定实际的访问目标。

3.3 字节码不是机器码

以 iadd 为例，它的规范职责是对操作数栈上的两个 int 值执行加法，并把结果放回操作数栈。

它并不意味着：

iadd = 一条固定的 x86 ADD 指令

真实执行过程可能是：

因此，字节码是 JVM 抽象执行模型的一部分，机器码是特定处理器及具体 JVM 实现执行的代码。在性能分析中，不能简单地将字节码条数等同于 CPU 指令条数。

四、Class 文件中的常量池：负责保存常量与符号引用

4.1 为什么需要常量池？

不同 JVM 实现的对象布局、类的内存结构以及字段布局可能不同。如果字节码必须依赖某个 JVM 实现中的固定内存地址，就难以形成通用的类文件格式。

因此，JVMS §4.4 规定，JVM 指令使用常量池中的符号信息来引用相关类、字段、方法和常量，而不是直接依赖这些实体在运行时的具体内存布局。

例如，下面的 Java 代码：

public class BytecodeExample {

private int limit = 10;

public int add(int left, int right) {
// 字节码需要知道怎样访问实例字段 limit。
return left + right + limit;
}

public static String normalize(String input) {
// 字符串字面量会产生常量池相关信息。
return input == null ? "N/A" : input.trim();
}
}

其编译结果中，常量池可能包含以下种类的信息：

• BytecodeExample 类名。
• 字段名 limit 及其字段描述符 I。
• 方法名、方法描述符，例如 add 和 (II)I。
• java/lang/String 类名。
• 字符串字面量 N/A。
• java/lang/String.trim 的方法引用及其描述符。

这些信息并不是都以同一种常量类型保存，而是由不同的常量池条目组成，再通过索引彼此关联。

4.2 常量池的主要类型

根据 JVMS §4.4，Java SE 26 规范定义了 17 种常量池条目类型。系统工程师不必在初学阶段背诵所有细节，但应熟悉下列核心类别。

注意：表格把部分相关类型合并在同一行，因此不是条目数量统计表；上述类型合计 17 种。

4.3 如何理解 Fieldref 与 NameAndType？

例如，getfield 需要知道访问的是哪个字段。常量池可使用以下关联关系表达这一信息：

CONSTANT_Fieldref
|
+– class_index
| |
| +– CONSTANT_Class
| |
| +– "BytecodeExample"
|
+– name_and_type_index
|
+– CONSTANT_NameAndType
|
+– name -> "limit"
|
+– descriptor -> "I"

这是帮助理解的逻辑结构示意。实际 Class 文件以索引和各类常量条目存储这些关联，而不是以以上树状文本直接存储。

其含义是：Fieldref 标识一个字段的符号引用；CONSTANT_Class 指向声明字段的类；CONSTANT_NameAndType 将字段名与字段描述符关联起来。常量池条目的具体格式和约束由 JVMS §4.4.1、§4.4.2、§4.4.6 规定。

4.4 常量池不等于运行时常量池

这也是学习 JVM 时容易混淆的地方。

Class 文件的常量池是文件格式中的静态结构；运行时常量池则是 JVM 在加载类或接口时，为其运行时表示提供的常量池数据。

运行时常量池与符号引用解析、动态常量和动态调用机制有关。特别是 CONSTANT_Dynamic 与 CONSTANT_InvokeDynamic，并非只包含一个预先固定的普通值或方法地址，而是可以关联到用于动态计算值或产生调用点的引导方法。

对于系统工程师，应当区分三个阶段：

• 编译阶段： javac 生成常量池条目及其索引。
• 链接阶段： JVM 按规范处理符号引用的解析等工作。
• 运行阶段： 执行相关指令，并按需处理运行时常量或动态调用。

符号引用的存在并不意味着目标类、字段和方法已经全部解析或实际执行。

五、方法描述符：负责声明参数类型与返回类型

5.1 方法描述符的定义

根据 JVMS §4.3.3，方法描述符用于表示方法的参数类型序列及返回类型。

规范采用的基本形式是：

(ParameterDescriptor*)ReturnDescriptor

也就是：

(参数类型序列)返回类型

例如：

public int add(int left, int right) {
return left + right;
}

对应的方法描述符为：

(II)I

解释如下：

• 左括号 (：参数列表开始。
• 第一个 I：第一个参数是 int。
• 第二个 I：第二个参数是 int。
• 右括号 )：参数列表结束。
• 最后的 I：返回类型是 int。

这个描述符由 JVMS 规定的类型编码语法构成，不是 Java 源码方法声明的直接文本形式。

5.2 常见类型描述符

对象类型的描述符使用 L、内部类名和 ;；数组类型通过前缀 [ 表示维度。上述规则来自 JVMS §4.3.2 和 §4.3.3。

5.3 通过方法描述符分析不同方法

来看同一个示例中的三个方法：

public int add(int left, int right) {
return left + right;
}

public static String normalize(String input) {
return input == null ? "N/A" : input.trim();
}

public void reset() {
// 执行重置操作，不返回值。
}

对应描述符如下：

容易忽视的要点：方法描述符包含返回类型，但不包含方法名和访问标志。

因此，完整的方法元信息还需要 method_info 中的 name_index、access_flags 等字段。

此外，实例方法的 this 不会写进方法描述符中。JVM 通过调用指令为实例方法传递接收者引用，描述符只表示显式的参数类型和返回类型。静态方法也使用同样的描述符语法。

在实际工程中，可以据此分析：

• 方法调用时使用的参数和返回类型是否匹配。
• 编译后的方法引用为何需要类名、方法名和描述符共同表达。
• 类库或字节码发生不兼容变化时，为什么可能出现链接阶段的错误。
• 泛型签名为什么不能简单等同于方法描述符：泛型声明信息可由 Signature 属性提供，而描述符承担的是 JVM 层面的类型表示职责。

六、用一个完整示例串起三者

下面通过 BytecodeExample 展示源代码、方法描述符、常量池和字节码之间的关系。

6.1 Java 源代码

public class BytecodeExample {

private int limit = 10;

public int add(int left, int right) {
// 1. 使用局部变量进行加法。
// 2. 读取对象实例字段 limit。
// 3. 返回计算结果。
return left + right + limit;
}

public static String normalize(String input) {
// 字符串常量和 String.trim() 方法调用
// 都能帮助观察常量池的作用。
return input == null ? "N/A" : input.trim();
}
}

6.2 查看编译结果

在安装了 JDK 的环境中，可以执行：

# 编译 Java 源代码，生成 BytecodeExample.class
javac -g BytecodeExample.java

# 查看常量池、字节码、描述符和方法属性
javap -v -c -s -p BytecodeExample

各选项的主要作用：

6.3 观察 add 方法

在典型的 javap 反汇编结果中，核心部分可能呈现为：

public int add(int, int);
descriptor: (II)I

Code:
0: iload_1
1: iload_2
2: iadd
3: aload_0
4: getfield #7 // 示例：读取 limit 字段
7: iadd
8: ireturn

以上是用于教学的典型指令序列，常量池索引仅作示意；实际索引会受到源码及编译结果的影响。

逐条分析：

这个例子完整体现了三个职责：

6.4 观察 normalize 方法

对应的描述符是：

(Ljava/lang/String;)Ljava/lang/String;

这个描述符不仅说明参数和返回值都是 String，还为方法调用与类型检查提供信息。

方法体中的：

return input == null ? "N/A" : input.trim();

会涉及条件分支、字符串常量及方法调用等操作。编译后的指令可能使用 ifnull、ldc、invokevirtual 和 areturn 等指令；相关常量池条目则可能包含字符串常量、java/lang/String 类信息和 trim 的方法符号引用。

invokevirtual 的作用不是简单跳转到某个固定的本地机器地址。JVM 需要根据相应的符号引用和运行时方法调用规则确定执行目标。对于 invokedynamic，规范还定义了通过引导方法生成动态调用点的机制。

七、从系统工程角度理解三者之间的边界

理解 JVMS，不能只回答“它是什么”，还应当知道“它负责什么、不负责什么”。

类文件格式检查与字节码验证是不同环节：格式检查首先确认类文件的结构及相关索引符合规范；字节码验证还会进一步检查指令与操作数、控制流、类型状态等约束。规范对此在第 4 章 §4.8—§4.10 中作了专门规定。

系统工程师应重点排查的三个方向

第一，排查描述符不匹配问题。

当字节码、方法元信息或依赖库之间发生不兼容变化时，需要检查方法名、描述符、访问标志以及符号引用能否匹配，而不能只比较 Java 方法名。

第二，排查常量池和符号解析问题。

利用 javap -v 检查 CONSTANT_Methodref、CONSTANT_Fieldref、CONSTANT_NameAndType 等条目，可以帮助理解符号引用、链接异常以及方法或字段引用的来源。

第三，排查字节码与运行时性能的差异。

字节码反汇编适合分析编译器生成的操作和控制流，但若要分析热点方法的真实机器指令、寄存器分配和运行时优化，还需要结合 JIT 编译日志、JVM 诊断工具及目标平台的机器码分析。仅从 javap -c 的指令数量无法直接推断真实执行成本。

八、学习总结：建议形成的知识框架

从系统工程师的学习路径看，建议把本节内容串成下面的因果链：

1. Java 源码与编译结果

理解 javac 如何将变量、表达式、字段访问和方法调用转化为 JVM 指令及元信息。

2. Class 文件结构

理解 ClassFile、method_info、常量池和 Code 属性之间的关联关系。

3. 类加载、验证与链接

理解 JVM 如何检查类文件、验证指令、处理符号引用及方法类型信息。

4. 解释执行、JIT 与本地机器码

将规范定义的抽象指令与真实 JVM 的运行时执行及硬件行为区分开来。

建议学习时反复使用三条检查问题：

• 字节码： 这条指令操作什么数据？如何影响操作数栈和控制流？
• 常量池： 这条指令引用哪个符号或常量？该引用由哪些条目组成？
• 方法描述符： 参数类型和返回类型是什么？它与 method_info、调用指令之间如何建立联系？

最终需要建立的认知是：字节码描述执行步骤，常量池提供符号与常量信息，方法描述符定义方法的参数和返回类型。这三者共同构成 JVM 理解和执行 Class 文件的重要基础，但它们本身既不是运行时对象布局，也不是最终的 CPU 机器码。

官方规范参考

建议以以下 Java SE 26 规范章节作为后续学习的主要依据。

• JVMS 第 4 章：The Class File Format —— ClassFile、描述符、常量池、方法、Code 属性及字节码验证。
• Java Virtual Machine Specification, Java SE 26 —— 完整虚拟机规范，包括运行时数据区、栈帧、动态链接与指令语义。
