薄壁轴承失效分析：微动磨损还是假性布氏压痕：看位置、量间距、算摆动角

拆下一只轴承，滚道上出现等间距暗斑，套圈配合面还有红褐色磨屑，很容易被笼统判断为“轴承生锈”。实际上，配合面的微动腐蚀与滚道接触区的假性布氏压痕，虽均可能涉及微动和氧化，损伤部位及处理重点却不同。更要注意：静态锈蚀和过载压痕也可能按滚动体节距排列。仅凭颜色或间距不能定案，应结合形貌、工况、配合尺寸及停机记录综合判断。

作者：Chans｜杭州融奕科技有限公司 应用工程师

一、痕迹特征：先看长在哪里

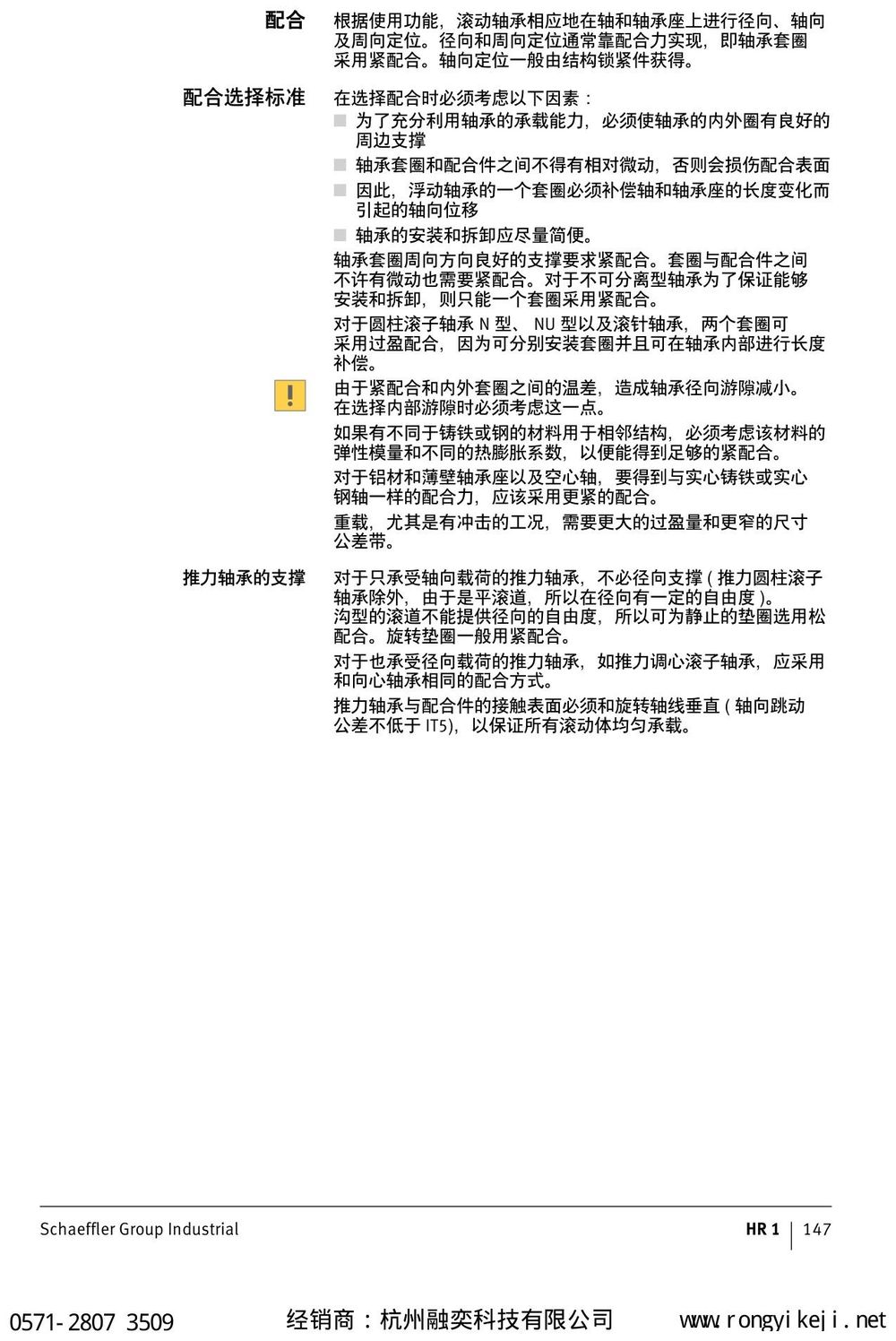

第一步确认痕迹位置。配合面微动腐蚀常见于套圈内孔、外径或端面与相邻零件的接触界面，可有黑褐色拖痕、棕红色磨屑和局部磨损；应与单纯受潮锈蚀区别。滚道假性布氏压痕多出现在滚动体接触区，常见局部浅凹陷或褐色、亮色印迹。两者都可能出现氧化产物，不能只凭“红粉”判断。HR1 强调选择配合时须防止套圈与配合件之间发生有害微动。〔来源：FAG INA HR1 P147；FAG WL 82 102/2 中文版 P15、P36〕

假性布氏压痕并非过载导致的塑性压坑，而是滚动体与滚道在微幅相对运动、润滑保护不足时形成的局部损伤，可伴腐蚀和磨损。停机振动时，滚道印迹常按滚动体角节距分布；薄壁球轴承上可见椭圆形、褐色或金属亮色浅斑，通常无明显的塑性隆起坑缘。但静态潮湿腐蚀及过载压痕也可能呈等间距分布，必须进一步鉴别。

初步筛查先按位置：配合面磨屑优先核对微动腐蚀；滚道等间距印迹则重点区分假性布氏压痕、静止受潮腐蚀与静过载压坑。

二、成因反推：两种错动，两个来源

配合面微动腐蚀常与过盈不足、配合面形状或粗糙度不合适、轴弯曲及座孔变形有关；即使套圈未明显“打转”，接触界面仍可能发生微小滑移。HR1 指出，铝合金座孔、薄壁座孔或空心轴的配合须结合弹性模量及热膨胀差异评估，必要时选更紧配合；重载、冲击下还应重视过盈和几何公差。非定位端必须保留设计所需的轴向补偿功能，不能一概把浮动配合改成过盈配合。

另一类诱因是小幅往复摆动或停机振动。HR1 给出的摆动当量转速公式，仅在摆动角 φ 大于同列滚动体角节距两倍时适用。对单列、等间距、滚动体数为 Z 的薄壁轴承，角节距为 360°/Z；如假设 Z=10，则公式适用边界为 72°。低于该角度提示需要另行评估假性布氏压痕风险，但 72° 不是必然损坏的临界摆角；实际还取决于载荷、润滑、振幅、频次及停机条件。

设备停机时，附近机械或运输振动会使滚动体与滚道反复微动，留下可能按滚动体间距排列的印迹。HR1 将极小摆动角和较大振动均列为影响实际使用寿命的因素，但仅凭印迹无法确定振源。〔来源：FAG INA HR1 P56；FAG WL 82 102/2 P36〕

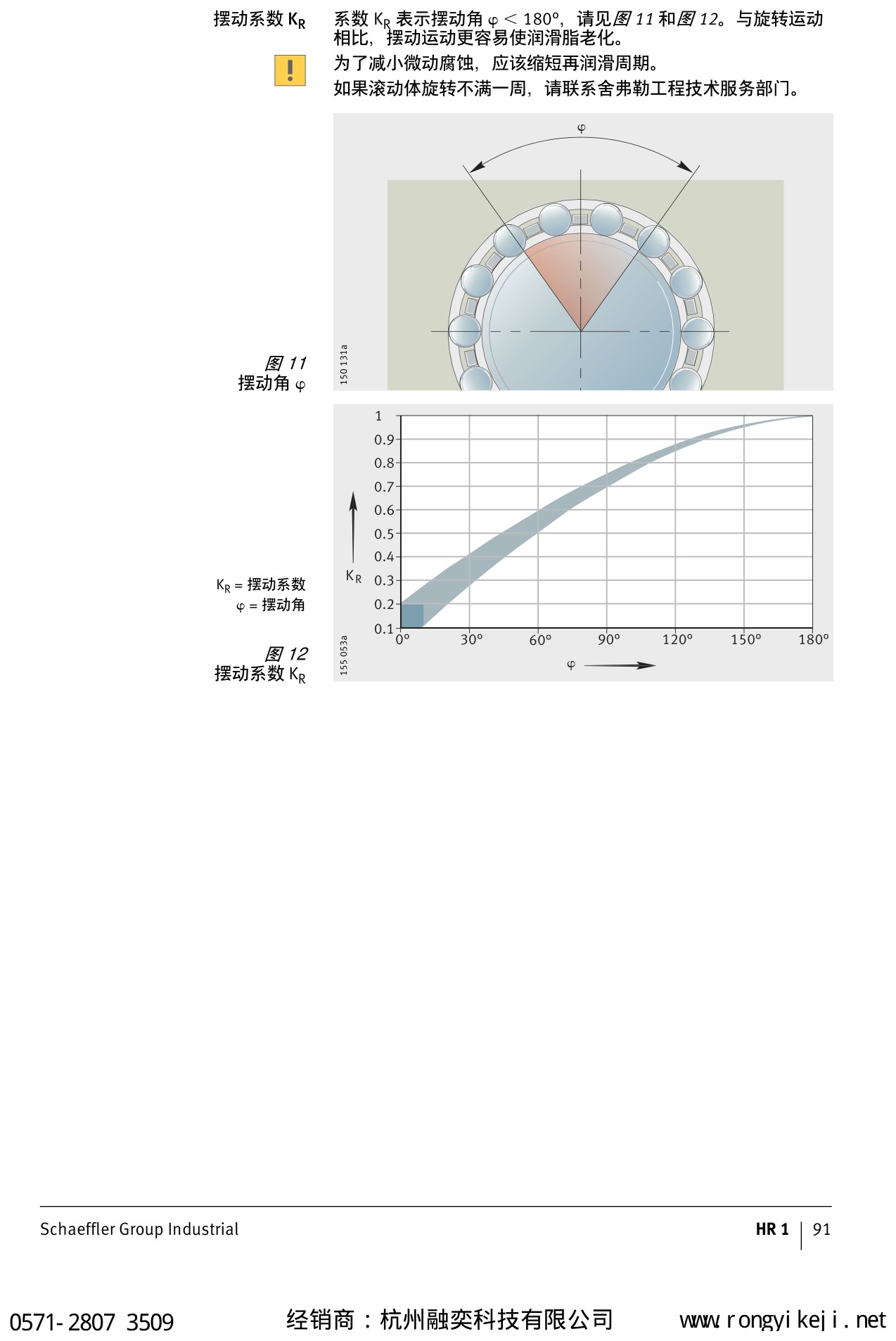

润滑条件还须单独核算。HR1 指出，摆动运动对润滑脂的作用通常比连续旋转更不利，必要时应缩短再润滑间隔；环境系数 KU 用于润滑脂工作寿命计算，轻度、中度、重度环境影响分别取 1、0.8、0.5。这里的 0.5 不能直接理解为薄壁轴承额定疲劳寿命减半。补脂周期仍须结合润滑脂、温度、密封及现场使用条件确定。〔来源：FAG INA HR1 P91—P92〕

三、排除项：四种长得像的伤

等间距不是唯一特征；以下四种情况应结合表面形貌和受力、存储记录逐项排除。

颗粒压痕：硬质异物进入接触区后会产生局部凹坑，部分可在反复滚压下诱发疲劳剥落。压痕大小与分布通常不规则，但不能仅凭“间距不齐”排除其他同时发生的损伤。

电蚀：薄壁轴承电流可能形成微小熔蚀坑、灰暗磨砂状表面或搓板状沟纹。振动也可能产生相似沟纹，不能靠触摸粗糙度定性；应放大观察，并核查轴电压、接地、驱动系统及滚动体相应痕迹。

静过载压痕（真性布氏压痕）：静载过大、冲击或装拆时通过滚动体传力，均可能留下按滚动体间距排列的塑性凹坑，部分坑边有材料隆起，应结合装拆受力、坑缘和深度判断。 静止受潮腐蚀：长期停机或仓储时，水分可聚集在滚动体与滚道接触处，出现等间距锈斑甚至腐蚀坑；需检查防锈状态、润滑剂含水、储存湿度及密封。两者均不能仅凭间距与假性布氏压痕区分。〔来源：FAG WL 82 102/2 中文版 P34、P37；ISO 15243:2017 §5.3.2〕

间距只能作几何辅助证据。若已确认同一滚道只有一组均匀分布的印迹，并测得印迹圆的实际直径 d_t 及相邻印迹沿圆周展开的弧长 s，可估算 Z≈π·d_t/s。若测到的是直线弦长而非弧长，不能直接代入此式；多组印迹、漏记印迹、轨迹直径估计不准也会导致误判。该估算既不能单独确定实际滚动体数量，也不能用于直接判定损伤种类。

四、算一遍：把间距换算成钢球数

以 6008 深沟球轴承演示几何检查：HR1 所列公称内径 d=40 mm、外径 D=68 mm。仅为计算示例，假定印迹轨迹直径 d_t=(d+D)/2=54 mm、滚动体数 Z=10、相邻印迹展开弧长 s=8.48 mm。后两项均非该型号原厂实测数据；54 mm 也只是演示用的假定轨迹直径，并非由公称尺寸得到的真实滚道直径。脚本检验角度公式的适用条件和输入值是否自洽，不用于实际失效定案。

# 注意：2*360/Z 是当量转速公式的角度适用条件，不是损坏临界值
# dt、Z、s 均为示例假设；s 表示圆周展开弧长，不是两点直线距离
import math
d, D = 40.0, 68.0 # 6008 公称内径/外径，单位 mm
dt = (d + D) / 2 # 教学假定轨迹直径，并非实测尺寸

for Z in (8, 9, 10, 12, 16):
print("Z=%2d 角节距=%5.1f° 公式边界=%5.1f° 假定印迹节距=%5.2f mm"
% (Z, 360/Z, 2*360/Z, math.pi*dt/Z))

Z, phi = 10, 25.0 # 假设滚动体数与设备摆动角
print("phi=%.0f° 公式边界=%.0f° ->" % (phi, 2*360/Z),
"满足公式的角度适用条件" if phi > 2*360/Z
else "未满足角度适用条件，应另行评估微动损伤风险")
print("按假定轨迹换算的摆角弧长=%.2f mm（不是钢球实际位移）"
% (math.pi*dt*phi/360))

# 仅作几何一致性检查：需确认沿同一轨迹测的是相邻印迹的弧长
s = 8.48 # 假设印迹弧长，非测量数据，单位 mm
z_impl = math.pi*dt/s
delta = abs(z_impl–Z)/Z*100
print(
"按假定轨迹反推 Z≈%.2f；假设 Z=%d；相差 %.0f%%"
% (z_impl, Z, delta))
print("仅为几何一致性检查，不能据此确定实际球数或损伤类型。")
print("须核实印迹组数、轨迹直径、弧长定义及实际滚动体数。")

上述假定值代入后，得到以下示例输出：

Z= 8 角节距= 45.0° 公式边界= 90.0° 假定印迹节距=21.21 mm
Z= 9 角节距= 40.0° 公式边界= 80.0° 假定印迹节距=18.85 mm
Z=10 角节距= 36.0° 公式边界= 72.0° 假定印迹节距=16.96 mm
Z=12 角节距= 30.0° 公式边界= 60.0° 假定印迹节距=14.14 mm
Z=16 角节距= 22.5° 公式边界= 45.0° 假定印迹节距=10.60 mm
phi=25° 公式边界=72° -> 未满足角度适用条件，应另行评估微动损伤风险
按假定轨迹换算的摆角弧长=11.78 mm（不是钢球实际位移）
按假定轨迹反推 Z≈20.01；假设 Z=10；相差 100%
仅为几何一致性检查，不能据此确定实际球数或损伤类型。
须核实印迹组数、轨迹直径、弧长定义及实际滚动体数。

本例假定 Z=10、φ=25°，低于 72° 的当量转速公式适用边界，故应另行评估小摆角微动损伤风险，而非断言必然失效。所得 11.78 mm 只是把摆动角映射到假定圆上的几何弧长，并非钢球的真实运动距离；也不能证明接触区必然缺脂。由 s=8.48 mm 反推约 20 与假设 Z=10 不一致，只能提示测量定义或假设需复核，不能据此认定轴承实际球数为 20。

五、设计改进与判别流程

整改要区分损伤部位。对于配合面微动腐蚀，先量测轴颈、座孔、圆度、粗糙度及接触痕迹，再按载荷方向、材料、温度和轴向补偿要求重新选配合；必要时提高支承刚度。改变过盈后，应复核安装和工作游隙，避免过大过盈引起预紧或温升。HR1 提到含除锈成分的拆卸用油可帮助溶解微动腐蚀产物，但这不等于可用作运行中防止微动腐蚀的措施。〔来源：FAG INA HR1 P147、P200〕

对滚道假性布氏压痕，优先减少停机和运输振动，评估合适的抗磨损润滑剂、补脂方式及经设备制造商确认可行的定期转动；同时对静态锈蚀排查水分侵入、储存和密封条件。增加滚动体数会使公式中角节距的数值减小，但不能据此认定损伤风险必然下降；必须综合接触应力、润滑、运动轨迹和寿命。已有明显压坑或腐蚀的轴承须按实际可靠性要求评估是否更换。

现场检查建议记录以下信息，避免仅凭一种外观特征定案：

结论：先记录损伤位置和形貌，再核对受力、停机/仓储环境及实测尺寸。滚道等间距印迹既可能是假性布氏压痕，也可能来自静过载或接触处的潮湿腐蚀；必要时还须排查电蚀。先查明原因，再决定配合调整、防振防潮、润滑优化与轴承更换方案。

资料依据：FAG INA《Rolling Bearings》HR1（2009 版）P52（摆动当量转速条件）、P56（使用寿命）、P91—P92（润滑脂及 KU 系数）、P147（配合）、P200（液压拆卸用油）、P232（6008 公称尺寸）；FAG《滚动轴承失效》WL 82 102/2 中文版 P15（配合面微动腐蚀）、P34—P37（静态腐蚀、假性布氏压痕与装拆压痕）、P38（电蚀）；ISO 15243:2017 §5.3、§5.4。页码对应上述版次。

参考链接：FAG INA 样本

AI 声明：本文由 AI 辅助技术审校和语言润色。示例中的球数、印迹轨迹直径与间距均为教学假设，并非 FAG/INA 实测数据；工程判断应以原厂技术资料、现场记录及实测结果为准。
