【Linux运维大神系列】Kubernetes详解3（kubeadm部署k8s1.23高可用集群）

目录

kubernetes集群规划

集权前期环境准备

1.修改每个节点主机名

2.配置集群本地解析

3.开启bridge网桥过滤

4.配置ipvs功能

5.关闭SWAP分区

docker环境准备

1.安装docker

2.配置Cgroup驱动程序

HAProxy及keepalived部署

1.下载软件

2.修改haproxy配置文件

3.启动haproxy

4.修改keepalived配置文件

1）修改ha1节点的keepalived配置文件

2）修改ha2节点的keepalived配置文件

3）编写检测haproxy脚本（ha1和ha2都需要）

4）查看集群VIP地址

k8s集群部署

1.配置yum源

2.集群软件安装

3.配置kubelet

4.集群初始化

5.master节点加入集群

6.worker节点加入集群

部署calico网络

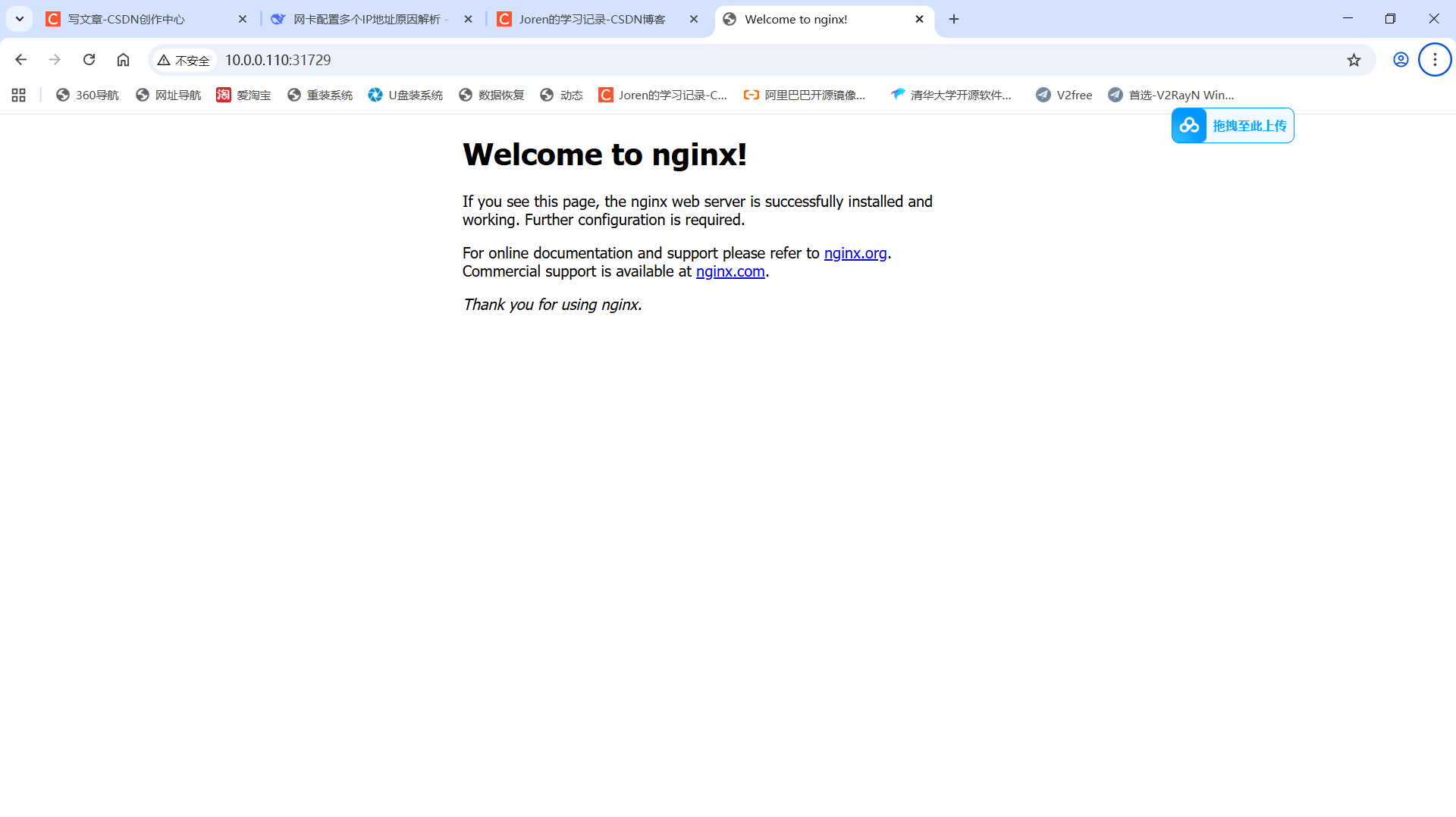

部署Nginx测试

kubernetes集群规划

集权前期环境准备

以下前期环境准备需要在所有节点都执行

1.修改每个节点主机名

hostnamectl set-hostname master01 hostnamectl set-hostname master02 hostnamectl set-hostname master03 hostnamectl set-hostname worker01

hostnamectl set-hostname worker02 hostnamectl set-hostname k8s-ha1 hostnamectl set-hostname k8s-ha2

2.配置集群本地解析

echo "10.0.0.110 master01" >> /etc/hosts echo "10.0.0.111 master02" >> /etc/hosts echo "10.0.0.112 master03" >> /etc/hosts echo "10.0.0.113 worker01" >> /etc/hosts echo "10.0.0.114 worker02" >> /etc/hosts echo "10.0.0.115 k8s-ha1" >> /etc/hosts echo "10.0.0.116 k8s-ha2" >> /etc/hosts

3.开启bridge网桥过滤

cat > /etc/sysctl.d/k8s.conf <<EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
EOF

加载br_netfilter模块
modprobe br_netfilter && lsmod | grep br_netfilter

加载配置文件，使上述配置生效
[root@master01 ~]#sysctl -p /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1

4.配置ipvs功能

下载软件包
yum -y install ipset ipvsadm

写入ipvs模块到文件中
cat > /etc/sysconfig/modules/ipvs.modules <<EOF
#!/bin/bash
modprobe — ip_vs
modprobe — ip_vs_rr
modprobe — ip_vs_wrr
modprobe — ip_vs_sh
modprobe — nf_conntrack
EOF

执行文件
chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep -e ip_vs -e nf_conntrack

5.关闭SWAP分区

临时关闭
swapoff -a

永久关闭
sed -ri 's/.*swap.*/#&/' /etc/fstab
grep ".*swap.*" /etc/fstab

docker环境准备

所有集群节点安装，不包括负载均衡节点

1.安装docker

安装yum-utils创建docker存储库（阿里）
yum install -y yum-utils && yum-config-manager –add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

安装指定版本并设置启动及开机自启动
yum -y install docker-ce-20.10.9-3.el7

2.配置Cgroup驱动程序

在/etc/docker/daemon.json添加如下内容
cat > /etc/docker/daemon.json <<EOF
{
"exec-opts": ["native.cgroupdriver=systemd"]
}
EOF

HAProxy及keepalived部署

此处的haproxy为api server提供反向代理，集群的管理请求通过VIP进行接收，haproxy将所有管理请求轮询转发到每个master节点上。

Keepalived为haproxy提供vip（10.0.0.3）在二个haproxy实例之间提供主备，降低当其中一个haproxy失效时对服务的影响。

以下操作只需要在ha1和ha2上配置

1.下载软件

yum -y install haproxy keepalived

2.修改haproxy配置文件

该配置文件，在ha1和ha2都要修改

[root@k8s-ha1 /opt]#vim /etc/haproxy/haproxy.cfg

#———————————————————————
# Global settings
#———————————————————————
global #全局配置
maxconn 2000 #单个进程最大并发连接数
ulimit-n 16384 #每个进程可以打开的文件数量
log 127.0.0.1 local0 err #日志输出配置，所有日志都记录在本机系统日志，通过 local0 输出
stats timeout 30s #连接socket超时时间

defaults
log global #定义日志为global（全局）
mode http #使用的连接协议
option httplog #日志记录选项，httplog表示记录与HTTP会话相关的日志
timeout connect 5000 #定义haproxy将客户端请求转发至后端服务器所等待的超时时长
timeout client 50000 #客户端非活动状态的超时时长
timeout server 50000 #客户端与服务器端建立连接后，等待服务器端的超时时长
timeout http-request 15s #客户端建立连接但不请求数据时，关闭客户端连接超时时间
timeout http-keep-alive 15s # session 会话保持超时时间

frontend monitor-in #监控haproxy服务本身
bind *:33305 #监听的端口
mode http #使用的连接协议
option httplog #日志记录选项，httplog表示记录与HTTP会话相关的日志
monitor-uri /monitor #监控URL路径

frontend k8s-master #接收请求的前端名称，名称自定义，类似于Nginx的一个虚拟主机server。
bind 0.0.0.0:6443 #监听客户端请求的 IP地址和端口（以包含虚拟IP）
bind 127.0.0.1:6443
mode tcp #使用的连接协议
option tcplog #日志记录选项，tcplog表示记录与tcp会话相关的日志
tcp-request inspect-delay 5s #等待数据传输的最大超时时间
default_backend k8s-master #将监听到的客户端请求转发到指定的后端

backend k8s-master #后端服务器组，要与前端中设置的后端名称一致
mode tcp #使用的连接协议
option tcplog #日志记录选项，tcplog表示记录与tcp会话相关的日志
option tcp-check #tcp健康检查
balance roundrobin #负载均衡方式为轮询
default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
server master01 10.0.0.110:6443 check # 根据自己环境修改后端实例IP
server master02 10.0.0.111:6443 check # 根据自己环境修改后端实例IP
server master03 10.0.0.112:6443 check # 根据自己环境修改后端实例IP

3.启动haproxy

ha1和ha2启动haproxy

systemctl start haproxy
systemctl enable haproxy
systemctl status haproxy

4.修改keepalived配置文件

1）修改ha1节点的keepalived配置文件

[root@k8s-ha1 /opt]#cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
# 全局配置
global_defs {
router_id k8s-ha1#标识身份
script_user root#指定脚本执行用户
enable_script_security
}
#定义一个自定义脚本，名称为chk_apiserver
vrrp_script chk_apiserver {
#脚本所在的路径及名称
script "/etc/keepalived/check_apiserver.sh"
#检查的时间间隔
interval 5
#检查失败时，当前节点的优先级减少 5
weight -5
#健康检查连续失败两次，则标记为不监控
fall 2
#健康检查成功一次，标记为健康
rise 1
}

#配置了一个名为VI_1的VRRP实例组
vrrp_instance VI_1 {
#该节点在VRRP组中的身份，Master节点负责处理请求并拥有虚拟IP地址
state MASTER
#实例绑定的网络接口，实例通过这个网络接口与其他VRRP节点通信，以及虚拟IP地址的绑定
interface eth0
#虚拟的路由ID，范围1到255之间的整数，用于在一个网络中区分不同的VRRP实例组，但是在同一个VRRP组中的节点，该ID要保持一致
virtual_router_id 51
#实例的优先级，范围1到254之间的整数，用于决定在同一个VRRP组中哪个节点将成为Master节点，数字越大优先级越>高
priority 101
#Master节点广播VRRP报文的时间间隔，用于通知其他Backup节点Master节点的存在和状态，在同一个VRRP组中，所有>节点的advert_int参数值必须相同
advert_int 2
#实例之间通信的身份验证机制
authentication {
#PASS为密码验证
auth_type PASS
#此密码必须为1到8个字符，在同一个VRRP组中，所有节点必须使用相同的密码，以确保正确的身份验证和通信
auth_pass abc123
}
#定义虚拟ip地址
virtual_ipaddress {
10.0.0.3/24
}
#引用自定义脚本，名称与上方vrrp_script中定义的名称保持一致
track_script {
chk_apiserver
}
}

2）修改ha2节点的keepalived配置文件

[root@k8s-ha2 /opt]#cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
# 全局配置
global_defs {
router_id k8s-ha2#标识身份
script_user root#指定脚本执行用户
enable_script_security
}
#定义一个自定义脚本，名称为chk_apiserver
vrrp_script chk_apiserver {
#脚本所在的路径及名称
script "/etc/keepalived/check_apiserver.sh"
#检查的时间间隔
interval 5
#检查失败时，当前节点的优先级减少 5
weight -5
#健康检查连续失败两次，则标记为不监控
fall 2
#健康检查成功一次，标记为健康
rise 1
}

#配置了一个名为VI_1的VRRP实例组
vrrp_instance VI_1 {
#该节点在VRRP组中的身份，Master节点负责处理请求并拥有虚拟IP地址
state BACKUP #需要修改节点身份
#实例绑定的网络接口，实例通过这个网络接口与其他VRRP节点通信，以及虚拟IP地址的绑定
interface eth0
#虚拟的路由ID，范围1到255之间的整数，用于在一个网络中区分不同的VRRP实例组，但是在同一个VRRP组中的节点，该ID要保持一致
virtual_router_id 51
#实例的优先级，范围1到254之间的整数，用于决定在同一个VRRP组中哪个节点将成为Master节点，数字越大优先级越>高
priority 99 #需要修改优先级
#Master节点广播VRRP报文的时间间隔，用于通知其他Backup节点Master节点的存在和状态，在同一个VRRP组中，所有节点的advert_int参数值必须相同
advert_int 2
#实例之间通信的身份验证机制
authentication {
#PASS为密码验证
auth_type PASS
#此密码必须为1到8个字符，在同一个VRRP组中，所有节点必须使用相同的密码，以确保正确的身份验证和通信
auth_pass abc123
}
#定义虚拟ip地址
virtual_ipaddress {
10.0.0.3/24
}
#引用自定义脚本，名称与上方vrrp_script中定义的名称保持一致
track_script {
chk_apiserver
}
}

3）编写检测haproxy脚本（ha1和ha2都需要）

[root@k8s-ha1 /opt]#cat /etc/keepalived/check_apiserver.sh
#!/bin/bash
err=0
for k in $(seq 3)
do
check_code=$(pgrep haproxy)#过滤haproxy进程
if [[ $check_code == "" ]]; then
let err++
sleep 1
continue
else
err=0
break
fi
done

if [[ $err -ne 0 ]]; then
echo "systemctl stop keepalived"
/usr/bin/systemctl stop keepalived
exit 1
else
exit 0
fi

#脚本添加执行权限
chmod +x /etc/keepalived/check_apiserver.sh

#两个节点启动keepalived
systemctl start keepalived
systemctl enable keepalived
systemctl status keepalived

4）查看集群VIP地址

[root@k8s-ha1 /opt]#ip a s eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 00:0c:29:99:ca:56 brd ff:ff:ff:ff:ff:ff
inet 10.0.0.115/24 brd 10.0.0.255 scope global eth0
valid_lft forever preferred_lft forever
inet 10.0.0.3/24 scope global secondary eth0
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe99:ca56/64 scope link
valid_lft forever preferred_lft forever

k8s集群部署

集群所有节点都安装，不包括负载均衡节点

1.配置yum源

cat > /etc/yum.repos.d/k8s.repo <<EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

2.集群软件安装

yum install -y kubeadm-1.23.0-0 kubelet-1.23.0-0 kubectl-1.23.0-0

3.配置kubelet

#启用Cgroup控制组
cat > /etc/sysconfig/kubelet <<EOF
KUBELET_EXTRA_ARGS="–cgroup-driver=systemd"
EOF

#设置kubelet开机自启
systemctl enable kubelet

4.集群初始化

#创建初始化配置文件
[root@master01 /opt]#kubeadm config print init-defaults > kubeadm-config.yaml

#修改配置文件
[root@master01 /opt]#cat kubeadm-config.yaml
apiVersion: kubeadm.k8s.io/v1beta3
bootstrapTokens:
– groups:
– system:bootstrappers:kubeadm:default-node-token
token: abcdef.0123456789abcdef
ttl: 24h0m0s
usages:
– signing
– authentication
kind: InitConfiguration
localAPIEndpoint:
advertiseAddress: 10.0.0.110 #master01的ip地址
bindPort: 6443
nodeRegistration:
criSocket: /var/run/dockershim.sock
imagePullPolicy: IfNotPresent
name: master01 #master01主机名
taints: null
—
apiServer:
certSANs:
– 10.0.0.3 #在证书中指定的可信IP地址，负载均衡的VIP
timeoutForControlPlane: 4m0s
apiVersion: kubeadm.k8s.io/v1beta3
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controlPlaneEndpoint: 10.0.0.3:6443 #负载均衡器的IP，主要让Kubernetes知道生成主节点令牌
controllerManager: {}
dns: {}
etcd:
local:
dataDir: /var/lib/etcd
imageRepository: registry.cn-hangzhou.aliyuncs.com/google_containers #集群组件镜像仓库地址
kind: ClusterConfiguration
kubernetesVersion: 1.23.0
networking:
dnsDomain: cluster.local
serviceSubnet: 10.96.0.0/12
scheduler: {}

#初始化集群
[root@master01 ~]# kubeadm init –config /root/kubeadm-config.yaml –upload-certs
#选项说明：
–upload-certs //初始化过程将生成证书，并将其上传到etcd存储中，否则节点无法加入集群

初始化成功后，按照要求执行命令

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
export KUBECONFIG=/etc/kubernetes/admin.conf

5.master节点加入集群

根据提示，复制命令，在其他master节点执行
You can now join any number of the control-plane node running the following command on each as root:

kubeadm join 10.0.0.3:6443 –token abcdef.0123456789abcdef \\
–discovery-token-ca-cert-hash sha256:1a7e5ec095055b7e0b309c09042d1188fda43f61500531a7a2485084c9e04a9f \\
–control-plane –certificate-key 72b4164c77fc7f64a104965165caa7dfaddf5d52d983079d0725d452b0f1f9f8

#master02节点（master03节点类似）
[root@master02 /opt]#kubeadm join 10.0.0.3:6443 –token abcdef.0123456789abcdef \\
> –discovery-token-ca-cert-hash sha256:1a7e5ec095055b7e0b309c09042d1188fda43f61500531a7a2485084c9e04a9f \\
> –control-plane –certificate-key 72b4164c77fc7f64a104965165caa7dfaddf5d52d983079d0725d452b0f1f9f8

#执行完成后，也需要根据提示执行以下命令
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

6.worker节点加入集群

#根据提示复制，在工作节点执行
Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 10.0.0.3:6443 –token abcdef.0123456789abcdef \\
–discovery-token-ca-cert-hash sha256:1a7e5ec095055b7e0b309c09042d1188fda43f61500531a7a2485084c9e04a9f

#worker01节点（worker02节点类似）
[root@worker01 /opt]#kubeadm join 10.0.0.3:6443 –token abcdef.0123456789abcdef \\
> –discovery-token-ca-cert-hash sha256:1a7e5ec095055b7e0b309c09042d1188fda43f61500531a7a2485084c9e04a9f

#查看集群节点
[root@master01 /opt]#kubectl get nodes
NAME STATUS ROLES AGE VERSION
master01 NotReady control-plane,master 12m v1.23.0
master02 NotReady control-plane,master 5m48s v1.23.0
master03 NotReady control-plane,master 5m2s v1.23.0
worker01 NotReady <none> 23s v1.23.0
worker02 NotReady <none> 20s v1.23.0

部署calico网络

在master01节点安装calico即可

#下载calico文件
[root@master01 /opt]#wget https://raw.githubusercontent.com/projectcalico/calico/v3.24.1/manifests/calico.yaml

#创建calico网络
[root@master01 /opt]#kubectl apply -f calico.yaml

#查看calico的pod状态是否为Running
[root@master01 /opt]#kubectl get pod -n kube-system
NAME READY STATUS RESTARTS AGE
calico-kube-controllers-66966888c4-5wlvp 1/1 Running 0 5m48s
calico-node-k7f9f 1/1 Running 0 5m48s
calico-node-kt5p8 1/1 Running 0 5m48s
calico-node-m59qh 1/1 Running 0 5m48s
calico-node-mm6ph 1/1 Running 0 5m48s
calico-node-vrkdr 1/1 Running 0 5m48s

#验证集群可用性
[root@master01 /opt]#kubectl get nodes
NAME STATUS ROLES AGE VERSION
master01 Ready control-plane,master 21m v1.23.0
master02 Ready control-plane,master 15m v1.23.0
master03 Ready control-plane,master 14m v1.23.0
worker01 Ready <none> 9m55s v1.23.0
worker02 Ready <none> 9m52s v1.23.0

部署Nginx测试

#部署nginx程序
[root@master01 /opt]#kubectl create deployment nginx –image=nginx:latest

#查看pod
[root@master01 /opt]#kubectl get pod
NAME READY STATUS RESTARTS AGE
nginx-7c658794b9-r76f2 1/1 Running 0 40s

#暴露pod端口
[root@master01 /opt]#kubectl expose deployment nginx –port=80 –type=NodePort
service/nginx exposed

#查看service
[root@master01 /opt]#kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 32m
nginx NodePort 10.105.141.241 <none> 80:31729/TCP 26s

浏览器访问测试:http://集群任意节点:31729/

这个时候的三台master节点，可以down掉任何一台，但是不能down两台
