Classic AUTOSAR深入浅出系列 – 【第六篇A】 AUTOSAR OS：调度的是 Task，运行的是 Runnable-171主机测评

4-A 篇：
👉 更偏「OS 是什么、官方机制有哪些、为什么这么设计」
本篇（第 6 篇）：
👉 OS 在工程里到底怎么“被用”，以及 Runnable 到底是怎么落在 Task 里的

6️⃣ AUTOSAR OS：调度的是 Task，运行的是 Runnable

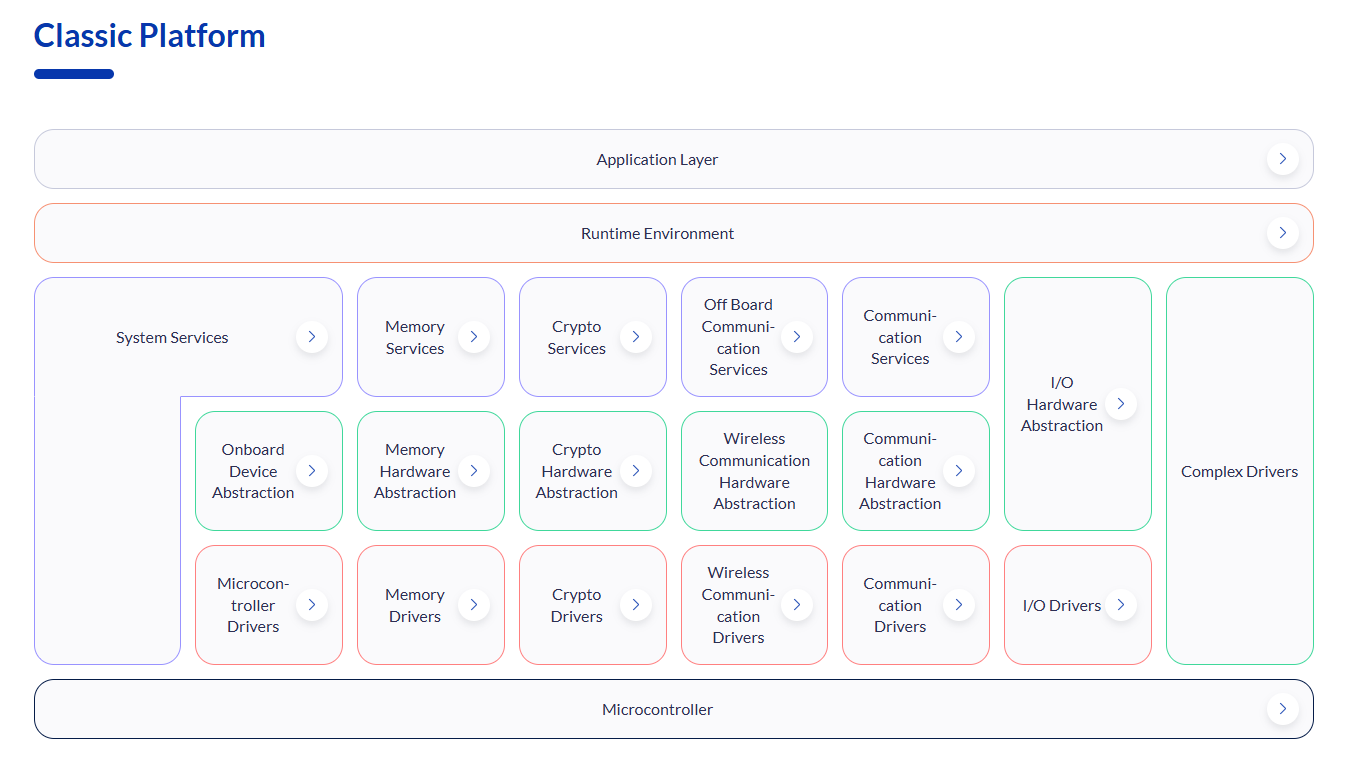

【Operating System】

一、先把一句最容易被误解的话说清楚

在 AUTOSAR 项目里，经常能听到一句话：

“OS 调度的是 Task，应用跑的是 Runnable。”

这句话方向是对的，但如果只停在这句话，99% 的新手都会理解错。

我们先用一句更工程化的说法替换它：

AUTOSAR OS 只认识 Task / ISR / Alarm / ScheduleTable
Runnable 是通过 RTE，被“塞进”某个 Task 里执行的普通 C 函数。

Runnable 不是 OS 的对象。
Runnable 也不参与调度决策。

这一点，是理解后面所有内容的地基。

二、AUTOSAR OS 的几个“默认前提”（非常接地气版）

AUTOSAR OS 并不是“万能 RTOS”，它的设计前提非常明确，甚至有点“偏执”。

1️⃣ 没有动态创建，一切都是“先配好”

在 AUTOSAR OS 里：

Task 数量：配置时就固定
优先级：配置时就固定
Alarm / ScheduleTable：配置时就固定
没有：
- xTaskCreate
- pthread_create
- 运行期随意拉起新线程

工程后果很直接：

如果你运行时才发现“少了一个 Task”，
那不是 OS 的问题，是你架构没想清楚。

2️⃣ OS 不关心“你在 Task 里干了什么”

对 OS 来说：

Task 是一个 entry function
Task 里跑什么逻辑 ——
- 是 Runnable
- 还是直接写的 C 代码
  OS 完全不关心

这也是为什么：

Runnable 不在 OS 规范里定义
Runnable 是 Application + RTE 的概念

3️⃣ OS 的世界观非常简单

AUTOSAR OS 的“宇宙”里只有四类核心对象：

对象干什么的

Task	被调度执行的基本单位
ISR	中断入口
Alarm	基于 Counter 的定时触发器
ScheduleTable	一组“时间点 + 动作”的序列

没有线程池、没有 Future、没有 Event Loop。

三、Task：OS 世界里真正被调度的东西

3.1 Task 是什么（工程视角）

从代码角度看，Task 本质就是：

TASK(Task_10ms)
{
/* RTE 或手写代码 */
TerminateTask();
}

OS 关心的只有几件事：

Task 什么时候 Ready
Task 优先级
Task 是 Basic 还是 Extended
Task 会不会主动等待 Event

3.2 Basic Task vs Extended Task（不要背定义）

在 Classic AUTOSAR 里，Task 是 OS 唯一调度单位。Runnable 只是被调度执行的函数，它永远不会被 OS 直接看见。而在所有 Task 类型中，Extended Task 是最容易被“概念化误用”的。这一节，我们将用较长篇幅阐述他们的区别和使用case。

很多工程里会出现这样的情况：

“这个 Task 要等事件，用 Extended Task 吧。”
“这个 Runnable 要阻塞一下，用 Extended Task 吧。”
“这个 Task 里有等待条件，肯定得 Extended。”

结果是：
👉 Extended Task 被当成“高级 Task”
👉 系统复杂度上升，但收益为 0
👉 调度时序反而更难分析

这一节，我们只回答三个问题：

Extended Task 到底“多了什么能力”？

它解决的是什么真实问题？

在 Runnable 视角下，什么时候“必须”用 Extended Task？

3.2.1 先说结论：90% 的 Task 都不该是 Extended

在绝大多数量产 Classic AUTOSAR 项目中：

周期任务 → Basic Task
纯计算 / 状态更新 → Basic Task
信号处理 / 通信接收回调 → Basic Task
RTE 触发 Runnable → Basic Task

Extended Task 的真实使用场景非常窄。

它不是为了“更复杂逻辑”，而是为了**“等待某个 OS Event”**。

⚠️ 重点：
Extended Task ≠ 能跑得更久 / 更复杂
Extended Task = 可以 Sleep，直到 Event 到来

3.2.2 不讲定义，直接看“能力差异”

我们不用规范语言，直接用行为差异来对比。

能力点Basic TaskExtended Task

能否 WaitEvent	❌ 不行	✅ 唯一能
能否被多次激活	❌（激活合并）	❌（同样）
是否允许阻塞	❌	✅（但仅限 Event）
是否适合周期调度	✅ 非常适合	❌ 非常不适合
是否适合 Runnable	✅ 绝大多数	⚠️ 极少数

一句话总结：

Extended Task 的全部存在意义 = WaitEvent / ClearEvent / SetEvent

如果你没有用到这三个 API，
那你用 Extended Task 一定是错的。

3.2.3 一个“错误但常见”的 Extended Task 用法

我们先看一个你一定见过的反例。

❌ 错误示例：用 Extended Task 跑周期 Runnable

TASK(Task_10ms)
{
Rte_Run_Task_10ms();
TerminateTask();
}

配置：

TaskType = EXTENDED
Priority = 5
Schedule = FULL

理由通常是：

“以后可能要加 WaitEvent”
“Extended 比 Basic 高级一点”
“模板就是这么生成的”

👉 这是典型的“概念驱动配置”，不是系统设计

问题在哪里？

没有 WaitEvent
没有 Event
没有阻塞需求
却引入了 Extended Task 的调度语义复杂性

这类 Task 100% 应该是 Basic Task。

3.2.4 那 Extended Task 到底是为谁准备的？

答案很简单，但很多人没意识到：

Extended Task 是为“异步事件源 + 主动等待模型”准备的

它解决的是这一类问题：

事件不是周期性的
事件到来之前，Task 不应该占用 CPU
Task 需要“睡眠 → 唤醒 → 处理 → 再睡眠”

3.2.5 一个正确、典型、工程级的 Extended Task 场景

场景：通信栈里的“事件驱动处理线程”

比如某些 SoAd / TcpIp / CDD 场景：

底层 ISR 收到数据
ISR 不适合做复杂处理
希望在 Task 上下文中处理
但不希望轮询

这时，Extended Task 就是唯一正确解法。

Step 1：Extended Task 主循环

TASK(Task_ComEvent)
{
while (1)
{
WaitEvent(EV_RX | EV_TX | EV_TIMEOUT);
EventMaskType ev;
GetEvent(Task_ComEvent, &ev);

if (ev & EV_RX)
{
ClearEvent(EV_RX);
HandleRxData();
}

if (ev & EV_TX)
{
ClearEvent(EV_TX);
HandleTxData();
}
}
}

这里有几个关键点：

Task 不会退出
WaitEvent() 会让 Task 挂起
OS 调度器不会再考虑它
直到某个 Event 被 Set

Step 2：Event 的来源

Event 通常来自：

ISR
Alarm
其他 Task

例如 ISR：

void Rx_ISR(void)
{
SetEvent(Task_ComEvent, EV_RX);
}

这才是 Extended Task 的原生用法。

3.2.6 为什么 Runnable 几乎不该跑在 Extended Task 里？

这是非常重要的一点。

原因一：Runnable 语义是“快速、确定性执行”

RTE 假设 Runnable：

不阻塞
不 Sleep
执行时间可控
可被周期性触发

而 Extended Task 的语义是：

可能无限等待
执行时间不可预测
生命周期不是“一次执行”

👉 两者是天然不匹配的

原因二：RTE 生成代码不会帮你处理 Event

RTE 生成的典型 Task 入口是：

TASK(Task_10ms)
{
Rte_Run_Task_10ms();
TerminateTask();
}

它：

不知道 Event
不知道 WaitEvent
不知道 Task 是否会再回来

如果你把 Runnable 塞进 Extended Task：

要自己包循环
要自己管理 Event
要自己保证 Runnable 不被重复调用

👉 这已经脱离 RTE 的设计边界

3.2.7 Extended Task 的“隐藏成本”

很多人只看到它“能等事件”，却忽略了代价。

1️⃣ 调度分析复杂度陡增

Task 不再是“来 → 跑 → 走”
而是“睡着 → 被唤醒 → 不确定跑多久”

对：

响应时间分析
Worst Case Execution Time
系统负载估算

都是灾难级影响。

2️⃣ 极易引入“忘 ClearEvent”的死锁

这是 Extended Task 最常见 Bug：

WaitEvent(EV_RX);
HandleRxData();
// 忘了 ClearEvent

结果：

Task 永远不再 Wait
一直被 OS 认为 Ready
CPU 被“吃死”

3️⃣ 与 BswM / Mode 切换协作困难

Extended Task：

不会自然退出
不会自然响应 Mode 切换
必须额外设计退出 / 禁用机制

而 Basic Task：

Mode 切换 = 不再 Activate
天然干净

3.2.8 给工程师的“是否该用 Extended Task”检查表

你在配置 Task 前，可以问自己这 5 个问题：

是否需要 WaitEvent？

是否需要在 Task 内 Sleep？

是否不适合用 Alarm / ScheduleTable？

是否明确知道 Event 从哪里 Set？

是否接受调度分析复杂化？

只要有一条是否定的：

👉 不要用 Extended Task

3.2.9 一句话工程结论

Basic Task 是 Classic AUTOSAR 的主力部队
Extended Task 是特种兵，只在极少数场景出动

如果你在一个项目里看到：

80% Task 是 Extended
Runnable 全跑在 Extended Task
却没有一个 WaitEvent

那几乎可以肯定：

👉 这个 OS 设计是“配置驱动的”，不是“系统驱动的”

3.3 Task 优先级：不要想得太“算法化”

很多人一开始就问：

“优先级要怎么规划？要不要像 Linux 一样精细？”

现实答案是：

AUTOSAR 项目里
Task 数量有限
优先级通常是“分层”的，而不是“精细排序”

一个常见分法：

优先级层级示例

高	中断后处理 / 通信关键路径
中	周期控制任务
低	诊断 / 记录 / 非实时

四、ISR：中断不是你想写多少就写多少

4.1 AUTOSAR 里的 ISR 分两类

Category 1 ISR
- OS 不管理
- 非常少用
Category 2 ISR
- OS 感知
- 可以：
  - 激活 Task
  - SetEvent
  - 增加 Counter

实际项目：99% 用的是 Cat2 ISR

4.2 ISR 里千万别干的事

工程里踩坑最多的几条：

❌ 在 ISR 里跑 Runnable
❌ 在 ISR 里做复杂逻辑
❌ 在 ISR 里访问 NvM / DCM

正确姿势：

ISR 只负责“通知”，
具体处理交给 Task。

五、Alarm：很多人一辈子都“半懂不懂”

5.1 Alarm 到底是什么？

一句话：

Alarm = Counter 到点后，自动执行一个 OS 动作

这个动作可以是：

ActivateTask
SetEvent
IncrementCounter（链式）

5.2 一个最常见的 10ms 周期例子

配置逻辑（概念化）：

Counter：SystemCounter（1ms tick）
Alarm_10ms：
- Offset = 10
- Cycle = 10
- Action = ActivateTask(Task_10ms)

运行时效果：

每 10ms
→ Counter++
→ Alarm 到点
→ Task_10ms Ready

注意：

Alarm 本身不执行代码
它只是“拉起 Task”

5.3 Alarm 和 Runnable 的关系（非常容易错）

❌ 错误理解：

Alarm 触发 Runnable

✅ 正确理解：

Alarm → ActivateTask → Task → Runnable

六、ScheduleTable：比 Alarm 更“工程友好”的东西

6.1 为什么要有 ScheduleTable？

当你有这种需求时：

0ms：Task_A
5ms：Task_B
10ms：Task_C
20ms：循环

如果全用 Alarm：

配一堆 Alarm
很难维护
时序不直观

ScheduleTable 的优势是：

把“时间轴”本身变成配置对象

6.2 ScheduleTable 长什么样（概念）

Time 0ms → ActivateTask(A)
Time 5ms → ActivateTask(B)
Time 10ms → ActivateTask(C)

七、Runnable：它不是 OS 的“孩子”

7.1 Runnable 到底是什么？

Runnable：

是 Application 层的函数
由 RTE 生成调用入口
本质就是一个 C 函数

void Runnable_EngineCtrl(void)
{
/* 业务逻辑 */
}

7.2 Runnable 怎么“跑”起来的？

关键链路只有一条：

OS Task
→ RTE 调度代码
→ Runnable()

Runnable 永远不会：

被 OS 直接调度
被 Alarm 直接触发
被 ISR 直接调用

八、Runnable 映射 Task：最容易踩坑的地方

8.1 多个 Runnable 映射到一个 Task（最常见）

Task_10ms:
– Runnable_A
– Runnable_B
– Runnable_C

执行顺序：

固定
由 RTE 生成代码决定
不是并发

8.2 一个 Runnable 映射多个 Task（谨慎）

不同周期
不同触发条件

风险点：

重入
数据一致性
Exclusive Area 配置

九、 4-A OS 深入解析的区别说明

维度4-A 那篇本篇

目标	OS 原理	OS 怎么被用
重心	规范机制	工程映射
Runnable	原理解释	实际落点
配置	少	多

这两篇是互补关系，不是重复。

十、总结

OS 只调度 Task
Alarm / ScheduleTable 只会“拉 Task”
Runnable 永远躲在 Task 后面
90% 的问题：
- Task 划分不合理
- Runnable 映射没想清楚
- ISR 干了不该干的事
